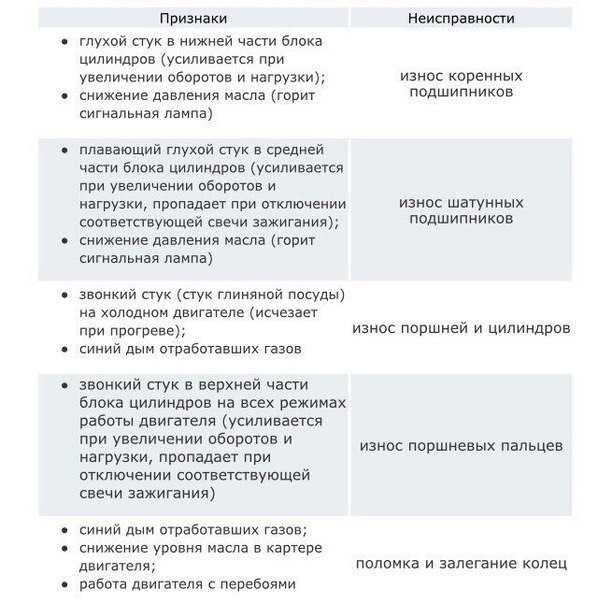

Основные неисправности кривошипно-шатунного механизма

Как визуально проверить состояние ремня ГРМ

Чтобы предупредить серьезные поломки диагностика состояния газораспределительного ремня автомобильного двигателя должна проводиться ежемесячно.

Во время осмотра могут быть выявлены мелкие трещины материала, из которого изготовлен ремень ГРМ, но это далеко не всегда значит, что необходимо срочно покупать новую запчасть. Благодаря армированию, внутренняя зубчатая часть ремня может оставаться целой, и замена детали может не выполняться. В тоже время, при повреждениях армирующего компонента ремень признается непригодным для использования. Подтверждением такого состояния ремня ГРМ могут служить посторонние шумы при работе мотора и затрудненный запуск двигателя.

Признаком неисправности системы газораспределения может служить черный выхлоп или вибрация работающего силового агрегата. При появлении вышеописанных признаков ненадлежащего состояния ремня ГРМ следует обратиться в автосервис. При необходимости, провести диагностику этого элемента можно и своими силами.

Чаще всего, перед тем, как проверить натяжку ремня ГРМ необходимо демонтировать защитный кожух. Порядок проведения этой операции отличается для каждой марки авто и модификации двигателя. Когда защитный кожух будет снят, необходимо провернуть коленвал, что позволит прокрутить ремень ГРМ и оценить его состояние.

Следует удостовериться, что не повреждены зубья ремня (на их поверхности нет трещин или разрывов). Затем проверяется натяжение ремня ГРМ. Если на этой детали обнаружены масляные пятна или следы охлаждающей жидкости, нужно найти место протекания технических жидкостей и устранить причину этой неисправности.

Приведем разные признаки, указывающие на необходимость замены газораспределительного ремня:

Изношенность материала. Износ ремня ГРМ происходит примерно так же, как и в случае с шинами. При сильной изношенности материала ремня он может соскользнуть со шкивов или оборваться. Такие ситуации возникают при высоких нагрузках двигателя (к примеру, во время буксировки прицепа или трейлера), а также при высокой влажности воздуха.

Истирание зубьев ремня ГРМ происходит при смещении от нужного положения натяжного ролика или шкива, при высоких температурах или из-за подклинивания подшипника. Выявить такую изношенность зубьев при осмотре можно по проявляющемуся тканевому основанию ремня (ворсистые тканевые волокна, неравномерная текстура и т.д.).

Наличие заметных невооруженным взглядом трещин и отслоений

При осмотре ремня ГРМ нужно обратить внимание на его переднюю и заднюю поверхность.

Затвердение материала с обратной стороны ремня ГРМ. Он становится блестящим, твердым и теряет эластичность

Потеря эластичности приводит к плохому контакту со шкивом газораспределительного механизма. Как проверить ремень ГРМ на затвердение материала с помощью отвертки было описано в предыдущих разделах.

Растяжение ремня ГРМ. В результате износа материала может произойти существенное увеличение рабочей длины ремня. В результате натяжной ролик может перемещаться за пределы допустимых границ. Такие изменения способствуют снижению степени натяжения и жесткости ремня ГРМ.

Отклонение ремня ГРМ от требуемого положения. Причиной этого может быть неисправность подшипника или натяжного ролика. Дальнейшая работа механизма газораспределения приведет к повышенной шумности, вибрациям и перегреву механизма.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Какими ещё способами можно проверить ремень ГРМ

Проверить ремень газораспределения и предотвратить его обрыв – более сложная задача в сравнении с серво-ремнем (управляет работой генератора, гидроусилителя и т.д.). Это обусловлено затрудненным доступом к этому узлу, который, как правило, закрыт специальными кожухами. Чтобы проверить ремень ГРМ необходимо провести работы по частичной разборке мотора, а для этого необходимы профессиональные навыки и специальный инструмент. Но, стоит отметить, что о состоянии зубчатого ремня можно судить не только по результатам визуального осмотра, но и по некоторым признакам его неисправности:

Превышение срока эксплуатации.

Ресурс службы ремня газораспределения определяется пробегом авто или длительностью его эксплуатации. К примеру, некоторые автопроизводители указывают, что на их моделях ремень ГРМ следует менять через 60 тыс. км

Но не менее важно учитывать и временной срок службы этого элемента. Материал, из которого он изготовлен, теряет свои характеристик, в среднем, через  4 — 5 лет

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться. Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния.

Для производства ремней ГРМ используются материалы, которые подвержены воздействию временем, поэтому стоит учитывать возраст этого изделия. Именно поэтому, эксперты рекомендуют проверить или даже заменить ремень ГРМ при приобретении авто с пробегом (нет гарантии, что предыдущий владелец строго соблюдал регламентные требования или покупал качественные запчасти).

Двигатель авто плохо заводится и его мощность заметно снизилась.

Растянувшийся, изношенный или слабо натянутый ремень механизма газораспределения может перескочить на один или несколько зубцов. В результате будет нарушена работа системы зажигания, так как топливно-воздушная смесь будет возгораться до или после нужно момента. При такой неисправности двигатель будет плохо заводиться, а после его запуска могут наблюдаться вибрации и провалы в работе. В таких случаях будет полезно узнать, как проверить натяжение ремня ГРМ, поскольку длительная работа мотора в таком режиме приведет к более серьезным поломкам.

Увеличение дымности при работе ДВС.

Изношенный ремень ГРМ может стать причиной разрушения катализатора, так как топливо не полностью сгорает в камерах двигателя и попадает в выхлопную систему. В результате катализатор будет работать при более высоких температурах, а его соты начинают спекаться. Проверить наличие такой неисправности можно визуально. Нужно понаблюдать за выхлопной системой. Если во время работы двигателя появляются хлопки, а из трубы идет дым черного цвета, то это может указывать на переобогащение топливной смеси, вызванное неисправностью ремня ГРМ.

Тикающий звук при работе двигателя.

Если материал ремня ГРМ потерял свои характеристики из-за сильного износа или от времени, то он начинает растрескиваться или разлохмачиваться. В таком случае во время работы мотора в районе защитного кожуха газораспределительного механизма могут появляться тикающие или шаркающие звуки. При этом, периодичность такого шума зависит от количества оборотов двигателя. Похожие звуки могут появиться в результате подклинивания подшипника в натяжном ролике. Не стоит затягивать с обращением в автосервис при появлении таких шумов. Чтобы проверить работу узла ГРМ и устранить проблему, нужно будет снять защитный кожух.

Наличие подтеканий из-под защитного кожуха.

Показателем потенциальной неисправности узла ГРМ могут являться подтеки технических жидкостей в районе крышки газораспределительного механизма. Антифриз из-под шкива водяного насоса или масло из-под изношенного сальника коленвала, попадая на ремень ГРМ, способствуют его растрескиванию и ускоренному износу. Чтобы проверить состояние механизма и заменить комплект ГРМ, нужно выполнить разборку узла.

Стартер работает хорошо, но мотор не заводится.

Такой признак может свидетельствовать о серьезных неприятностях. Если стартер крутится даже лучше, чем обычно, но двигатель даже не пытается запуститься, то это может указывать на отсутствие компрессии в результате обрыва ремня ГРМ и деформации клапанов после контакта с поршнями. Достаточно часто после обрыва ремня автовладельцам приходит выполнять капитальный ремонт или замену двигателя. В обоих случаях предстоят существенные финансовые затраты.

Ремень или цепь ГРМ

Многие сомневаются, что же предпочесть: цепь или ремень ГРМ? У обоих вариантов есть свои достоинства и недостатки. Рассмотрим для начала плюсы цепи:

• более высокий ресурс;
• высокая устойчивость к внешним повреждениям: цепь вращается в замкнутом пространстве, ей не страшны перепады температур, влага или пыль, в то время как иногда зимой случается, что порвался ремень ГРМ именно из-за быстрого нагрева-охлаждения;
• возможность более точной регулировки: на цепи метки ГРМ можно выставить более точно, таким образом вал станет вращаться с должным усилием, клапаны станут работать точнее, не станут прогорать;
• более качественная смазка: во время работы цепь ГРМ постоянно находится в масле, в то время как ремень работает в сухой атмосфере, что негативно сказывается на его ресурсе;
• повышенная устойчивость к нагрузкам: цепь лучше выдерживает высокие обороты, если натяжитель работает в штатном режиме, она не станет перескакивать вперед.

Замена свечей зажигания, причины нагара, как часто менять. — здесь больше полезной информации.

К сожалению, идеальным решением цепь не является, имеются и у нее свои недостатки:

• Растяжение. С течением времени цепь немного растягивается из-за чего метки на не перестают совпадать. Как показывает практика, за несколько лет эксплуатации ее длина вырастает на пару сантиметров. В результате начинаются проскакивания на несколько звеньев. Как следствие, под капотом начинается сильный рокот, «вылечить» который можно только заменой цепи.
• Большой вес. В сравнении с ремнем цепь намного тяжелее. Современные тенденции таковы, что производители стараются делать автомобили как можно более легкими и компактными, чтобы снизить потребление топлива. Речь идет даже и незначительных мелочах, так что от цепи решили отказаться в пользу ремня. Конечно, сегодня есть специальные облегченные варианты, но и в этом случае существенно страдает ресурс цепи.
• Объемность. С каждым годом и каждым новым поколением автомобилей пространство под капотом все уменьшается. Ременная передача занимает куда меньше места, чем цепная.

Итак, что лучше: цепь или ремень ГРМ? Какие бы аргументы ни приводились в пользу того или иного варианта, уже сейчас можно сказать точно: автопроизводители выбрали ремни и отказываться от них не планируют, цепи практически полностью вышли из употребления.

Вас заинтересует эта статья — Как отрегулировать развал-схождение своими руками?

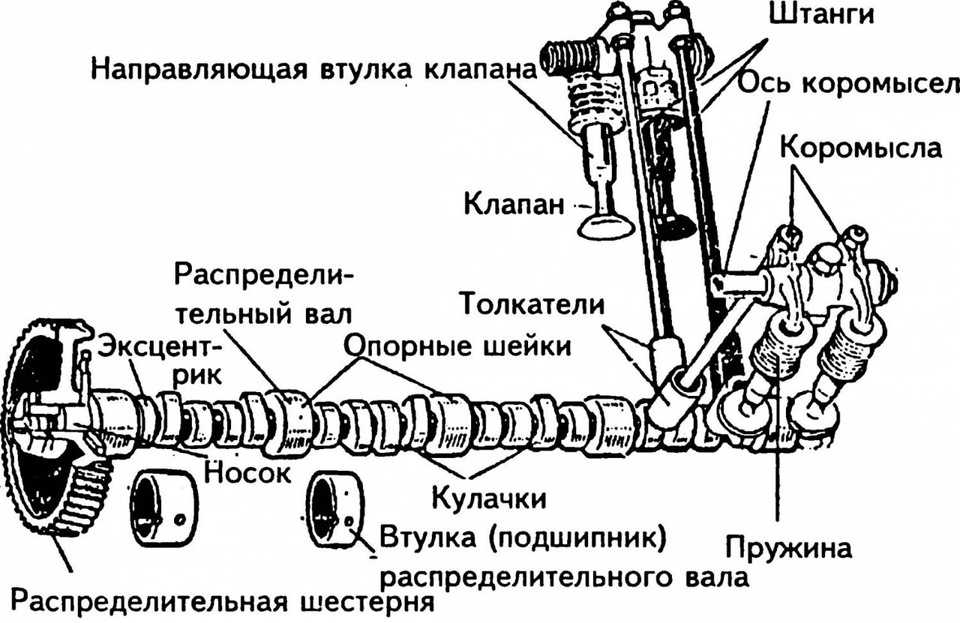

Устройство газораспределительного механизма

Газораспределительный механизм состоит из следующих элементов:

1. Распределительный вал — изготовляется из чугуна или стали — в задачу которого входит открывание/закрывание клапанов газораспределительного механизма при работе цилиндров. Он монтируется в картере, который перекрывает крышка газораспределительного механизма, или в головке блока цилиндра. При вращении вала на цилиндрических шейках происходит воздействие на клапан. На него воздействуют кулачки, расположенные на распределительном валу. На каждый клапан воздействует свой кулачек.
2. Толкатели, изготовленные также из чугуна или стали. В их задачу входит передача усилия от кулачков на клапаны.
3. Клапаны впускные и выпускные. В их задачу входит подача топливно-воздушное смеси в камеру сгорания и удаления отработочных газов. Клапан представляет из себя стержень с плоской головкой. Основным отличием впускных и выпускных клапанов является диаметр головки. Впускной состоит из стали с хромированным покрытием, а выпускной — из жаропрочной стали. Клапанный стержень изготавливается в виде цилиндра с канавкой, необходимой для фиксирования пружины. Клапана двигаются только по направлению ко втулкам. Чтоб масло не попадало в камеру сгорания цилиндра, производят установку уплотнительного колпачка. Его изготавливают из маслостойкой резины. На каждый клапан крепятся внутренняя и наружная пружина, для крепления используют шайбы, тарелки.
4. Штанги. Они необходимы для передачи усилия от толкателей к коромыслу.
5. Привод газораспределительного механизма. Он передает вращение коленвала на распредвал и тем самым приводит его в движения, причем движется он со скоростью в 2 раза меньше, чем скорость коленвала. На 2 вращения коленвала распредвал делает 1 вращение — это и называется рабочим циклом, при котором происходит 1 открытие клапанов.

Таково устройство ГРМ и общая схема газораспределительного механизма. Теперь следует разобраться, каков принцип работы газораспределительного механизма.

Зачем нужен ремень ГРМ

Для начала стоит разобраться, что такое ремень ГРМ и какую роль играет эта деталь в системах газораспределительных механизмов ДВС.

Аббревиатура ГРМ расшифровывается, как газораспределительный механизм. Этот узел справедливо считается одним из наиболее сложных механизмов автомобильных двигателей. Роль системы газораспределения состоит в обеспечении своевременного наполнения цилиндров мотора воздушно-топливной смесью и отведения отработанных газов.

Чтобы решить такую задачу механизм ГРМ должен точно в определенные моменты времени синхронно открывать/закрывать впускные и выпускные клапаны цилиндров ДВС. Управляются такие клапаны с помощью распределительного вала, являющегося основным элементом современных моторов разного типа.

Для обеспечения своих функций распредвал должен получать вращательный момент, который передается от коленчатого вала при помощи специального приводного механизма, включающего шкивы коленвала и ремень газораспределения.

Синхронизацию распредвала и коленвала обеспечивает ремень ГРМ. Кроме того, в конструкции большинства современных ДВС, устанавливаемых на автомобили, предусмотрено, что эта деталь управляет работой помпы (насоса системы охлаждения).

Чаще всего ремень газораспределения расположен в передней части моторного отсека между радиаторами и блоком цилиндров мотора. На некоторых модификациях двигателей этот элемент можно увидеть при поднятии капота, но, как правило, он закрыт защитными кожухами, которые демонтируются без особой сложности.

Внешне ремень ГРМ выглядит, как замкнутый обод с зубьями на внутренней стороне. Нужно отметить, что не существует универсальных ремней газораспределения – они уникальны для каждой модификации двигателя. Первые изделия этого типа были резиновыми с текстильным кордом. В настоящее время для производства ремней ГРМ используют высокопрочное стекловолокно или полимеры, отличающиеся износоустойчивостью и стойкостью к скачкам температуры.

Автопроизводители и бренды, выпускающие комплектующие к современным автомобилям, отмечают, что ремни газораспределительных систем уступают по прочности и долговечности цепям ГРМ, но, при этом имеют достаточно большой ресурс. В большинстве моделей ДВС газораспределительный ремень рассчитан примерно на 60 тыс. км. пробега. В тоже время, на практике не редки случаи, когда этот элемент выходит из строя раньше времени, поэтому автовладельцам будет полезно знать, как проверить износ ремня ГРМ.

Определяем износ цепи ГРМ без снятия. Совет моториста.

Цепь ГРМ используется во многих двигателях как альтернатива классическому ремню. Она отличается увеличенным сроком службы и менее склонна к обрыву, хотя на некоторых силовых агрегатах цепь достаточно тонкая. Многие автолюбители ошибочно считают, что ездить с изношенной цепью ГРМ не так опасно, как со старым ремнем. Подобные действия также могут повлечь за собой серьезные последствия. Именно поэтому я решил рассказать о том, как определить износ конструкции без снятия, а при составлении статьи мне помогал знакомый моторист.

В классическом варианте цепная система ГРМ состоит непосредственно из цепи, натяжителя и системы смазки. Со временем элементы изнашиваются и хуже выполняют свои функции, поэтому требуют замены. Первые признаки износа цепи ГРМ можно определить на слух . Сделать это достаточно просто, стоит прислушаться к работе двигателя

Если при работе он издает характерный металлический звук, который переходит в треск при увеличении оборотов , стоит обратить внимание на состояние системы ГРМ

Также износ цепи можно выявить при резком нажатии на педаль газа. Растянутая цепь может негативно влиять на зажигание, из-за чего при наборе оборотов из выхлопной трубы выходит характерный черный дым . Подобное явление свидетельствует о богатой смеси, но также может быть связано с другими неисправностями.

Теперь перейдем непосредственно к двигателю. Для того, чтобы точно определить износ цепи ГРМ, потребуется снять клапанную крышку . Сделать это не составит труда самостоятельно, нужен лишь подходящий ключ. Откручиваем болты, обычно их около 10 штук, и снимаем крышку. Мы получили открытый доступ к самой цепи и может её осмотреть. Исправная цепь не должна сильно провисать в верхней части .

Обратите внимание на натяжитель. Обычно он находится в положении, которое обеспечивает максимальное натяжение цепи

Если при этом цепь провисает, то стоит задуматься о её замене . В качестве временной меры некоторые автолюбители прибегают к установке болтов на натяжитель или даже второму натяжителю. Такой «тюнинг» крайне не рекомендуется, он дает лишь временный результат, а разгребать плоды творчества будет сложнее .

Вывод

ГРМ является одним из важнейших элементов автомобиля с двигателем внутреннего сгорания. В случае его неисправности силовой агрегат перестанет работать в нормальном режиме, а езда не только менее комфортной, но и небезопасной. К счастью, основные элемента механизма имеют большой эксплуатационный ресурс, так что на протяжении всего периода пользования автомобилем водитель может столкнуться лишь с проблемой замены ремня/цепи и натяжителя. Чтобы избежать проблем с газораспределительным механизмов вам стоит использовать только качественное моторное масло, заправляться топливом с проверенной АЗС, а также вовремя менять расходники.
