Диагностика модуля зажигания

Модуль зажигания двигателяУпомянутую диагностику необходимо проводить при возникновении следующих неисправностей:

нестабильный холостой ход двигателя;
провалы мотора в режиме разгона;
двигатель троит или двоит.

В идеале для диагностики модуля зажигания необходимо использовать профессиональный сканер и мотор-тестер. Однако поскольку это оборудование стоит дорого и используется лишь на профессиональных СТО, то для рядового водителя остается возможным проверить модуль зажигания лишь подручными средствами. В частности, методов проверки существует три:

Замена модуля на заведомо рабочий. Однако тут существует ряд проблем. Первая — отсутствие машины-донора. Вторая — другой модуль должен быть точно таким же, как и проверяемый. Третья — высоковольтные провода должны быть заведомо исправны. Поэтому этот метод используют очень редко.
Метод шевеления модуля. Для диагностики узла необходимо всего лишь пошевелить колодку проводов, а также сам модуль. Если при этом режим работы двигателя заметно меняется — это значит, что где-то имеется плохой контакт, который необходимо исправить.
Замер сопротивления. Для этого вам понадобится омметр (мультиметр, работающий в режиме измерения электрического сопротивления). Щупами прибора замеряют сопротивление на выводах между 1 и 4, и также 2 и 3 цилиндрами. Значение сопротивления должно быть одинаковым. Что касается его величины, то оно может быть разным у разных машин. Например, у ВАЗ-2114 это значение должно находиться в районе 5,4 кОм.

Порядок запуска двигателя автомобиля при морозе

Для безотказного запуска двигателя автомобиль перед наступлением холодов должен быть подготовлен к зимней эксплуатации. Необходимо залить масло в двигатель и коробку передач, предназначенное для работы при низких температурах. Необходимо в обязательном порядке заменить свечи и фильтры, масляный, воздушный и бензиновый. И конечно самое главное это техническое состояние аккумулятора. Даже если аккумулятор новый, его обязательно нужно зарядить от внешнего зарядного устройства. Если все эти требования заблаговременно выполнены, то с пуском двигателя в холодное время года проблем не будет.

Двигатель автомобиля рекомендуется запускать в следующем порядке:: ☞ Необходимо вставить ключ в замок зажигания, повернуть по часовой стрелке на один сектор и убедиться, что все электроприборы отключены. Хотя они при работе стартера должны отключаться автоматически, но, тем не менее, лучше их отключить, чтобы не создавать дополнительную нагрузку на двигатель в первый момент после его пуска.; ☞ Для приведения холодного аккумулятора в боевое состояние, его нужно прогреть, включив на 20-30 секунд фары или габаритные огни.; ☞ Если коробка не автоматическая, то обязательно выжать педаль сцепления до упора. При этом будет отключена от двигателя коробка передач, что существенно снизит нагрузку на стартер.; Включить зажигание на полсекунды, чтобы вал двигателя сдвинулся с мертвой точки, и масло смазало трущиеся поверхности двигателя.; ☞ Повторно включаем зажигание на время не более 3 секунд. Если двигатель не запустился, необходимо выждать до повторного запуска не менее 15 секунд. За это время подогретый еще за счет неудачного пуска двигателя аккумулятор наберется силы. Если за 5-6 попыток с паузами двигатель запустить не удалось и при этом аккумулятор не сел, значит, либо попавшая в механизмы вода замерзла и необходимо отогреть автомобиль, поместив его в теплый гараж. Или возникла неисправность и необходимо обращаться в сервис.; ☞ Если двигатель автомобиля запустился, то необходимо плавно отпустить педаль сцепления. После прогрева машина готова к поездке.

Пропуски зажигания

Появление отдельных пропусков зажигания может возникнуть по двум причинам:

нестабильные контактные соединения или непостоянный дефект в низковольтной части системы зажигания;
неисправность высоковольтного контура системы зажигания или повреждение бегунка.

Бегунок и крышка трамблераПричинами пропуска зажигания могут быть неисправности в работе датчиков положения коленчатого и распределительного валов (как проверить датчик Холла вы можете посмотреть в отдельном материале).

На карбюраторных автомобилях проблемным местом является крышка трамблера. Часто на ней возникают трещины или повреждения. Диагностику необходимо выполнять с обеих сторон, предварительно протерев ее от пыли и грязи

Нужно обратить внимание на возможное наличие трещин, угольных дорожек, прогоревших контактов и других дефектов. Также нужно проверить состояние щеток, и плотность их прижимания к контактной поверхности бегунка

По окончании ревизии желательно побрызгать поверхность системы влагопоглотителем.

Поиск неисправностей в системе зажигания

Неисправности системы зажигания автомобиля неприятны тем, что любая из них, всегда сопровождается серьезными перебоями в работе двигателя или полной его остановкой. Главный признак неисправности системы зажигания – полное отсутствие или “слабая” искра между электродами свечей зажигания. Что делать если нет искры, и где её искать? Об этом и не только читайте в нашем материале.

Чаще всего искра пропадает именно в тот момент, когда нужно куда-либо ехать

Чтобы не толкать машину в ближайший автосервис, важно понимать, от чего зависит работа системы зажигания, тогда и поиск пропавшей искры не вызовет особых затруднений

В конце этой статьи смотрите видео-инструкцию по поиску искры в системе зажигания автомобилей ВАЗ.

А ниже мы предлагаем познакомиться с алгоритмом поиска пропавшей искры в системе зажигания автомобиля.

Почему нет искры на свечах зажигания?

Причин отсутствия искры на свечах зажигания может быть несколько. Чаще всего виновниками неисправности являются:

Аккумуляторная батарея;
Высоковольтные провода;
Катушка зажигания;
Распределитель зажигания;
Неисправности в цепи низкого напряжения.

Также особое внимание при отсутствии искры следует уделить проверке качества контактов и электрических соединений элементов системы зажигания. Проверить состояние контактов можно просто потеребив их рукой. Внимательно осмотрите провода и блоки системы зажигания – при обнаружении на них грязи, масла или воды, их обязательно нужно протереть сухой тряпкой

После этого попробуйте завести двигатель, возможно, что на этот раз он заведется

Внимательно осмотрите провода и блоки системы зажигания – при обнаружении на них грязи, масла или воды, их обязательно нужно протереть сухой тряпкой. После этого попробуйте завести двигатель, возможно, что на этот раз он заведется.

Проверка аккумуляторной батареи

Явным признаком проблем с аккумулятором является глухой и тихий сигнал «клаксона». Также при проблемах с АКБ во время вращении стартера, как правило, гаснут контрольные лампочки на панели приборов. В таком случае причиной отсутствия искры может быть плохой контакт на клеммах или низкий заряд батареи.

Если клеммы окислены, их необходимо зачистить и плотно затянуть. Кроме того, можно использовать графитовую смазку, которая надежно защитит контакты от окисления в будущем.
В случае разряда аккумуляторной батареи, её необходимо зарядить при помощи зарядного устройства.

О том как правильно заряжать автомобильный аккумулятор и обслуживать его читайте в нашей инструкции по зарядке АКБ.

Проверка высоковольтных проводов

Далее стоит осмотреть провода высокого напряжения: они должны иметь аккуратный не “разлохмаченный” внешний вид, без нарушений изоляции, иначе, их придется заменить. Если провода в порядке, тогда можно начинать поиск искры.

Поиск искры рекомендуем начать со свечных проводов. Для этого нужно снять наконечник свечного провода со свечи зажигания и поднести его к “массе” (ближайшей металлической неокрашенной части кузова или двигателя) на расстояние 5-8 мм, после чего, необходимо на несколько секунд включить стартер.

Вращение стартера должно сопровождаться бесперебойной яркой искрой белого цвета с легким голубым оттенком. При отсутствии искры нужно проверить катушку зажигания. Искра фиолетового, красного или желтого цвета свидетельствует о неисправностях в системе зажигания.

Также стоит отметить, что сами свечи зажигания крайне редко выходят из строя все одновременно. При наличии “искры” в свечных проводах, проверить любую свечу зажигания можно, вывернув её из головки блока цилиндров, и надев на неё свечной провод. Металлической частью свечи прикоснитесь к “массе” автомобиля, и вращая стартер, убедитесь в наличии или отсутствии искры на электродах свечи.

Менять свечи зажигания необходимо в сроки, установленные регламентом технического обслуживания для вашего авто (обычно через каждые 15-25 тыс. км).

Узнать больше о маркировке и калильном числе свечей зажигания можно из нашего материала по этой ссылке.

Разновидности систем зажигания

Существующие СЗ обычно разделяют на две группы:

контактные;
бесконтактные.

Они выполняют практически одинаковую работу: создание и транспортировка электроэнергии. Однако имеют отличия в методах управления током и доставки его к свечам зажигания, формирующим разряд. По способу накопления энергии СЗ подразделяются на:

транзисторные или индукторные, хранящие электричество в магнитном поле катушки зажигания, а в роли прерывателя использующие транзисторы;
менее распространённые тиристорные или конденсаторные, собирающие электроэнергию в конденсаторе, прерывателем у них служит тиристор.

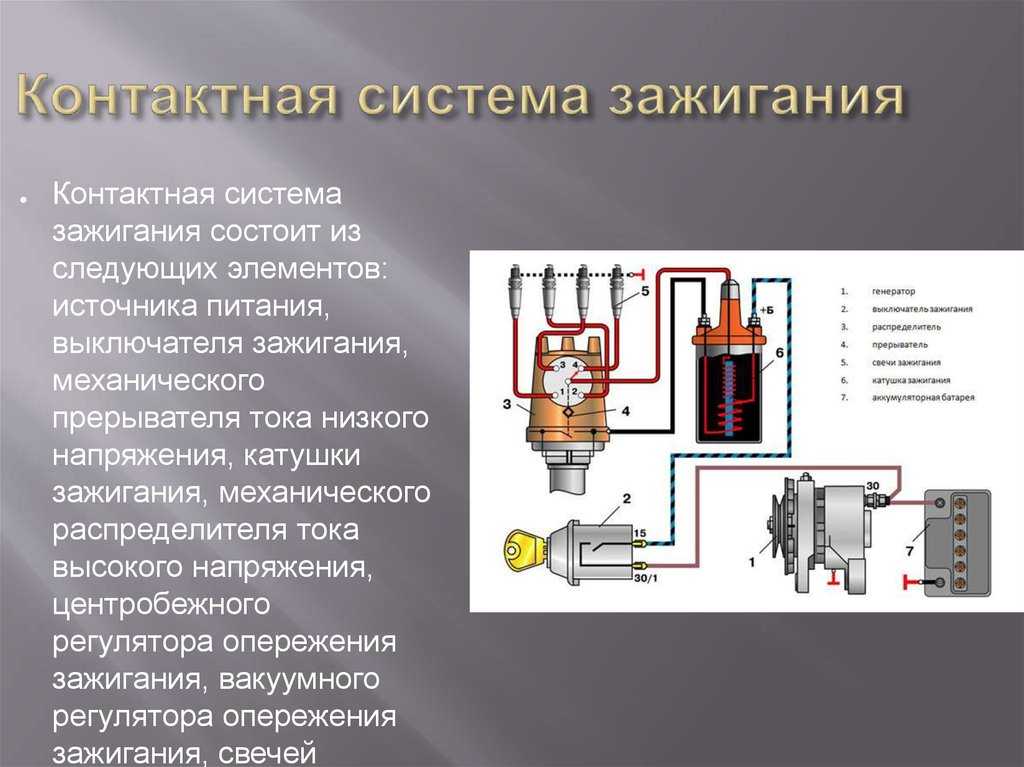

Контактные системы зажигания

Их устройство относительно простое. Электроэнергия от АКБ передаётся на катушку, где образуется высоковольтный ток, перетекающий на механический распределитель. В цилиндры импульс поступает в соответствии с графиком их работы. Наконец, разряд добирается до нужной свечи зажигания.

Контактные СЗ могут быть разделены на две разновидности по способу добычи искры: батарейные и транзисторные. Первый вариант подразумевает, что в картере распределителя установлен механический прерыватель, разрывающий цепь для получения искры и замыкающий её для накопления энергии катушкой. В устройствах же второго типа вместо такого прерывателя установлен транзистор.

Системы с механическим прерывателем снабжаются дополнительным конденсатором, сглаживающим скачки напряжения, вероятные при замыкании или размыкании цепи. При этом меньше обгорают контакты прерывателя, за счёт чего СЗ служит дольше.

Зато устройства, использующие в качестве коммутатора один или несколько транзисторов по числу катушек, вообще не нуждаются в дополнительных конденсаторах. А всё потому, что в данном случае включение и выключение первичной обмотки индукционного элемента сопровождается низким напряжением.

Бесконтактные системы зажигания

У агрегатов такого типа вместо механического прерывателя устанавливаются разного рода датчики: индуктивный, оптический или Холла, работающие по бесконтактному методу. Они управляют транзисторным коммутатором.

Большинство современных машин оснащаются системами зажигания, в которых высоковольтный импульс генерируется и распределяется разными электронными элементами. Точностью определения момента поджигания топлива отличается микропроцессорная СЗ.

В бесконтактных системах применяются следующие индуктивные элементы:

Одноискровые катушки, подключаемые к каждой свече персонально. Одним из преимуществ таких систем является возможность отключения конкретного цилиндра в случае поломки какой-нибудь катушки. Коммутаторы могут индивидуально взаимодействовать с каждой катушкой или же быть скомбинированы в группу. В некоторых автомобилях этот комплекс входит в состав электронного блока управления. Кабели высокого напряжения в подобных СЗ присутствуют.
«Катушки на свечах», также обозначаемые как COP (Coil on Plug). Установка катушки над свечой зажигания позволяет системе обходиться без высоковольтных проводов.
Двухискровые катушки DIS (Double Ignition System), способные взаимодействовать сразу с двумя свечами зажигания. Эти детали могут быть размещены над свечами или прямо на них, но в обоих случаях потребуется высоковольтный кабель.

Бесконтактным СЗ для нормальной работы требуются дополнительные датчики, которые фиксировали бы различные показатели, влияющие на угол опережения зажигания, а также частоту и силу импульса. Эти данные поступают в электронный блок управления, контролирующий работу системы согласно настройкам, установленным производителем.

СЗ электронного типа применимы как на инжекторных, так и на карбюраторных силовых установках, что является одним из их преимуществ перед контактными аналогами. Другой плюс – это более длительный период эксплуатации большинства деталей, входящих в электронную цепь системы.

Способы установки

Никто существенно не ограничивает автовладельцев в возможности поставить на свою машину кнопку для пуска двигателя простым нажатием.

Потому все чаще можно встретить тех, кто хочет монтировать решение:

на 140 Мерседес;
Ниву;
Ладу Гранту;
Хендай Солярис;
на Приору;
автомобили Хонда;
Митсубиси АСХ;
Митсубиси Лансер;
Ауди 100 С4;
Тойота Ярис;
Киа Рио;
и даже ВАЗ 2114.

Здесь главное определиться с тем, действительно ли вам нужна это кнопка. Если да, тогда переходите к вопросу выбора самой системы.

Современные производители универсальных кнопок позволяют подобрать механизм для любой машины. При этом учтите, что схемы подключения есть разнообразные. Каждая из них отличается своими особенностями.

Но доминирует несколько самых популярных решений. Именно этим вариантам отдают предпочтение автовладельцы. Познакомлю вас с ними:

Кнопка с ключом зажигания. Такая система не позволит завести машину, не используя ключ зажигания. Потому нужно повернуть сам ключ в замке, после чего выжать кнопку;
Без ключа. Чтобы запустить мотор, нужно просто выжать кнопку. Крайне удобная схема

Но тут важно правильно ее установить, иначе машину будет крайне легко угнать;
Короткое нажатие. Для запуска кнопку удерживают до 2 секунд

Стартер совершает обороты, и выключается, когда двигатель запущен;
Долгое нажатие. Позволяет удерживать клавишу столько, сколько требуется. Стартер не прекратит вращение до запуска мотора;
Схема, где зажигание активируется после того, как была нажата клавиша;
Схема, при которой активация зажигания происходит за 1 секунду раньше, нежели автомобильного стартера.

Также некоторые сочетают разные схемы, чтобы добиться нужного результата.

Если вы не обладает опытом в подобных работах, а также плохо разбираетесь в автомобильном электрооборудовании, своими руками браться за такую работу не стоит.

Наиболее характерные неисправности зажигания

Неисправности системы зажигания могут повлечь за собой выход из строя и остальных устройств, используемых для нормальной работы машины. Выделяют отдельный список часто встречаемых неисправностей, при которых затрудняется работа системы воспламенения рабочей смеси: — Возможны замыкания первичной обмотки катушки зажигания на массу, а также замыкание вторичной на первичную. В результате происходит перегорание дополнительного резистора и появляются характерные трещины в изоляторе, а также в крышке катушки. В этом случае необходима замена поврежденных элементов, если же катушка практически разрушена — то замена всего узла. — Характерные неисправности прерывателя: возможно обгорание либо загрязнение маслом контактов внутри прерывателя; нарушение стандартного зазора между контактами, что приводит к перебоям в переключении между свечами. Обгорание либо замасливание контактов может вызвать очень резкое увеличение уровня сопротивления между ними, из-за этого уменьшается ток, создаваемый в первичной обмотке, и как результат — снижается мощность искры, которую создают свечи.

Нарушение зазора также приводит к ухудшению образованию искры, которая создается между электродами свечи. Как результат — перебои в нормальной работе двигателя. — Свечи: возможно появление нагара на внутренней поверхности, а также обильное загрязнение снаружи. Нарушение зазора между электродами, различные трещины в изоляторе, неисправность бокового электрода — все это приводит к плохой подаче искры либо вовсе ее отсутствию. Это вызывает нестабильную, неравномерную и неустойчивую работу мотора, снижает его мощность. Возможна и остановка при повышении нагрузки.

Нормальная работа свечей зажигания возможна только в случае, если: — поверхность резьбы сухая (ни в коем случае не мокрая); — присутствует очень тонкий слой нагара либо копоти; — цвет электродов, а также изолятора должен быть от светло-коричневого до светло-серого, почти белого. Обо всех неисправностях может рассказать мокрая поверхность резьбы — это может быть как бензин, так и масло. У неисправной свечи электроды и часть изолятора покрыты толстым слоем нагара и мокрые.

Замасленные свечи и другие признаки неисправности

Если двигатель обладает очень большим пробегом, и при этом все свечи были заменены в одно и то же время, то главной виной такого состояния является повышенный износ цилиндров, колец или поршней. Возможно появление масла на поверхности свечи в период, когда автомобиль проходит обкатку. Это со временем проходит. Если же масло было обнаружено только на одной свече, то причиной этого, скорее всего, может быть неисправность выпускного клапана, он может прогореть. Чтобы это определить, нужно хорошо прислушаться к работе двигателя, на холостом ходу он работает неравномерно. В этом случае нельзя откладывать с проведением ремонтных работ, так как потом прогорит и седло, и ремонт будет еще дороже. Выгоревшие либо очень сильно корродированные электроды говорят только о перегреве свечи. Такое возможно, если был использован низкооктановый бензин, либо была неправильная установка момента произведения зажигания.

Слишком обедненная смесь — тоже результат оплавки электродов. Возможны различные механические повреждения на поверхности свечи. Она может иметь изогнутый вид, или же будет деформирован электрод, расположенный в боковой части свечи. Последствия такой работы — перебои в зажигании. Причиной возникновения таких неприятностей может быть неправильно выбранная длина свечи, либо же длина резьбы не соответствует посадочному месту в головке мотора. В таком случае стоит подобрать стандартную свечу, рекомендуемую заводом-изготовителем

Если ее длина была выбрана правильно, стоит обратить внимание на присутствие посторонних механических элементов во внутренней части цилиндра. После того как свечи были поменяны местами, можно узнать очень большое количество информации об их состоянии

Если свеча продолжает покрываться нагаром уже в другом цилиндре — это говорит о её неисправности. Но если нормальная и исправная свеча одного из соседних цилиндров также начинает покрываться нагаром, как и её предшественница, тогда это неисправность непосредственно в кривошипно-шатунном устройстве этого цилиндра.

Типы стартеров

Отличия стартеров различных модификаций заключаются в конструкции устройств зацепления, электрическая часть одинакова у всех. Отличается принцип действия, конструкция двух основных узлов: фрикционного амортизатора, механизма автоматического расцепления.

Классический вариант

Принцип работы стартера классического типа накладывает ограничения на характеристики шестерни муфты, диаметр маховика. Редукторная пара не может иметь соотношение зуба выше 16/18, что требует использования последовательного возбуждения обмоток электродвигателя. Недостатком классического стартера является низкий КПД, сильный нагрев, громоздкая обмотка возбуждения. Режим холостого хода опасен устройству, так как, электродвигатель может «пойти вразнос».
Преимуществом стартера автомобиля с независимым возбуждением является увеличение эффективности, снижение габаритов, отсутствие перегрева. Получают независимое возбуждение тремя способами, учитывая принцип работы ЭДВ:

подключение обмотки к независимому от якоря источнику тока (управляемое возбуждение);
установкой на статор постоянных магнитов (неуправляемое возбуждение);
параллельным подключением обмотки (параллельное возбуждение).

С планетарным редуктором

Для автомобиля пригоден лишь второй вариант, улучшенный встроенным в корпус стартера планетарным редуктором. Преимущества конструкции этого типа заключаются в следующем:

падение напряжения аккумулятора при запуске ДВС не влияет на магнитное поле электродвигателя;
многополюсная магнитная система компактнее электромагнитной;
принцип работы магнитной системы позволяет увеличить КПД;
дешевые ферропорошки, из которых делают магниты, снижают стоимость стартера;
планетарный редуктор адаптирует характеристики электродвигателя с частотой вращения коленвала;
при холодном запуске потребляется меньший ток, увеличивается надежность пуска.

Принцип работы планетарного редуктора предполагает высокий износ шестеренок. Для увеличения ресурса главная шестерня отливается из термореактивной пластмассы под давлением, армируется бронзой. Снижается шум при работе, увеличивается прочность, износостойкость. Использование жесткого графита в коллекторных щетках, удаление из материала порошка меди увеличило межремонтный период этого узла. Существуют виды приводных механизмов: инерционные, электромеханические, комбинированные. Муфты свободного хода бывают храповые, роликовые, фрикционно-храповые.

Мне нравится1Не нравится

Катушка зажигания (индукционная катушка)

Работоспособность катушки определяют испытанием на стендах КИ-968, Э-208 и др. На стенд устанавливают исправный распределитель и к нему подключают первичную обмотку проверяемой катушки и аккумуляторную батарею или используют прерыватель и конденсатор стенда. Вывод катушки соединяют с разрядником, установив зазор между его иглами 7 мм для катушек, работающих в контактной системе зажигания, и 10 мм — для транзисторных.

Индукционные катушки контактно-транзисторной системы зажигания (Б-114) следует испытывать со своим прерывателем-распределителем (Р-137, Р-133, Р4-Д) и транзисторным коммутатором при максимальной частоте вращения вала распределителя. Заметные на глаз и слух перебои в искрообразовании не допускаются.

Основные виды систем зажигания

Среди всех СЗ существует два основных вида:

Контактные;
Бесконтактные.

Принцип работы в них неизменен – электросхема генерирует и распределяет электрический импульс. Отличаются они друг от друга способом распределения и подачи импульса на исполняющее устройство, в котором формируется искра.

Существуют также транзисторные (индукторные) и тиристорные (конденсаторные) системы. Отличаются они друг от друга принципом накопления энергии. В первом случае она накапливается в магнитном поле катушки, а в качестве прерывателя используются транзисторы. Во втором случае энергия накапливается в конденсаторе, а тиристор играет роль прерывателя. Чаще всего используются транзисторные модификации.

Контактные системы зажигания

Такие системы имеют простое устройство. В них электрический ток поступает от аккумулятора на катушку. Там создается ток высокого напряжения, который затем поступает на механический распределитель. Распределение порядка подачи импульса в цилиндры зависит от последовательности работы цилиндров. Импульс подается на соответствующую свечу зажигания.

Среди контактных систем бывают батарейный и транзисторный тип. В первом случае в корпусе распределителя имеется механический прерыватель, который разрывает цепь для разряда и замыкает цепь для зарядки двухконтурной катушки (заряжается первичная обмотка). Транзисторная система вместо механического прерывателя имеет транзистор, который регулирует момент зарядки катушки.

В системах с механическим прерывателем дополнительно устанавливается конденсатор, который в момент замыкания/размыкания цепи гасит скачки напряжения. В подобных схемах снижается скорость обгорания контактов прерывателя, что увеличивает срок эксплуатации устройства.

Транзисторные схемы могут иметь один или несколько транзисторов (зависит от количества катушек), которые выполняют роль коммутатора в цепи. Они включают или выключают первичную обмотку катушки. В таких системах нет необходимости в конденсаторе, потому что включение/выключение обмотки производится при подаче низковольтного напряжения.

Бесконтактные системы зажигания

Все СЗ данного типа не имеют механического прерывателя. Вместо него стоит датчик, работающий по бесконтактному принципу воздействия. В качестве управляющего устройства, воздействующего на транзисторный коммутатор, может использоваться индуктивный, холла или оптический датчики.

Современные автомобили оснащаются электронным типом СЗ. В ней высокое напряжение формируется и распределяется разными электронными устройствами. Микропроцессорная система более точно определяет момент воспламенения воздушно-топливной смеси.

В группу бесконтактных систем вошли:

Одноискровая катушка. В таких системах подключение каждой свечи выполняется к отдельной КЗ. Одним из преимуществ таких систем – отключение одного цилиндра, если какая-то катушка выйдет из строя. Коммутаторы в данных схемах могут быть в виде одного блока или индивидуальными для каждой КЗ. В некоторых моделях автомобилей этот блок находится в ЭБУ. Такие системы имеют ВВ провода.
Индивидуальные катушки на свечах (COP). Установка КЗ сверху свечи зажигания позволило исключить ВВ провода.
Двухискровые катушки (DIS). В таких системах на одну катушку приходится две свечи. Есть два варианта установки этих деталей: над свечей или непосредственно на ней. Но в обоих случаях система DIS нуждается в кабеле для высокого напряжения.

Для бесперебойной работы электронной модификации СЗ необходимо наличие дополнительных датчиков, которые фиксируют разные показатели, влияющие на угол опережения зажигания, частоту и силу импульса. Все показатели поступают в ЭБУ, который регулирует систему в зависимости от установок производителя.

Электронные СЗ можно устанавливать как на инжекторные, так и на карбюраторные двигатели. Это одно из преимуществ перед контактным вариантом. Еще одно достоинство – увеличенный срок службы большинства элементов, входящих в электронную цепь.

Чистка свечей зажигания

Если у водителя нет времени или желания провести ремонт этой маленькой детали, можно просто приобрести новую. Чистку же свечей достаточно просто сделать самостоятельно — для этого потребуется минимум инструмента.

СЗ имеют установленный производителем срок работы до 30 тыс. пробега. Именно за это время происходит выгорание электродов. Если в свече наблюдается большой износ контактов, то свеча отбраковывается однозначно. Если в детали целый изолятор и практически неизношенные контакты, свечу достаточно легко восстановить.

Осмотр детали производят два раза в год (рекомендации производителей – раз в год). Под ремонтом свечи понимают чистку детали от нагара, отложений и наростов, которые образуются в период эксплуатации.
