Показатели двигателей

Показателями двигателя называют величины, характеризующие его работу. Помимо конструктивных параметров, они зависят от особенностей и настроек систем питания и зажигания, степени износа деталей и пр.

Давление в конце такта сжатия (компрессия) является показателем технического состояния (изношенности) цилиндро-поршневой группы и клапанов.

Крутящий момент на коленчатом валу двигателя определяет силу тяги на колесах: чем он больше, тем лучше динамика разгона автомобиля. Равен произведению силы на плечо (рис. 3) и измеряется в Н·м (Ньютон на метр), ранее в кгс.м (килограмм-сила на метр).

Крутящий момент увеличивается с ростом:
рабочего объема . Поэтому двигатели, которым необходим значительный крутящий момент, обладают большим объемом;
давления горящих газов в цилиндрах, которое ограничено детонацией (взрывное горение бензо-воздушной смеси, сопровождаемое характерным звонким звуком. Ошибочно называется «стуком поршневых пальцев») или ростом нагрузок в дизелях.

Максимальный крутящий момент двигатель развивает при определенных оборотах (см. ниже), они вместе с его величиной указываются в технической документации.

Мощность двигателя — величина, показывающая, какую работу он совершает в единицу времени, измеряется в кВт (ранее в лошадиных силах). Одна лошадиная сила (л.с.) приблизительно равняется 0,74 кВт. Мощность равна произведению крутящего момента на угловую скорость коленвала (число оборотов в минуту, умноженное на определенный коэффициент).

Двигатели большей мощности производители получают увеличением:
рабочего объема, что, в свою очередь, приводит к росту габаритов двигателя и ограничению допустимых максимальных оборотов из-за значительных сил инерции увеличившихся деталей;
оборотов коленчатого вала, число которых ограничено инерционными силами и увеличением износа деталей. Высокооборотный двигатель одинаковой мощности (при прочих равных условиях — конструкции двигателя, технологии изготовления, применяемых материалах и т.д.) с низкооборотным обладает меньшим сроком службы, так как в среднем для одного и того же пробега его коленчатый вал будет совершать больше оборотов;
давления в цилиндре путем повышения степени сжатия либо наддувом воздуха посредством турбо- или механических нагнетателей. Для применения наддува степень сжатия вынужденно уменьшают для предотвращения детонации (у бензиновых двигателей) и снижения жесткости работы (повышенные нагрузки в цилиндро-поршневой группе дизеля, сопровождаемые чрезмерным шумом) (у дизелей). Наддув позволяет, например, сохранить мощность при меньшем рабочем объеме.

Номинальная мощность — гарантируемая производителем мощность при полной подаче топлива на определенных оборотах. Именно она, а не максимальная мощность, указывается в технической документации на двигатель.

Удельный расход топлива — это количество топлива, расходуемого двигателем на 1 кВт развиваемой мощности за один час. Является показателем совершенства конструкции двигателя: чем расход ниже, тем более эффективно используется энергия сгорающего в цилиндрах топлива.

Материал изготовления блока цилиндров и гильз цилиндров

В зависимости от рабочего объёма и других технических и эксплуатационных характеристик, назначения, существует несколько вариантов компоновки (расположения цилиндров двигателя), а также несколько материалов для изготовления блока и цилиндра.

Так как в цилиндре возникают условия переменных давлений в надпоршневой полости, внутренняя поверхность стенок цилиндров соприкасается с пламенем и горячими газами (температура которых составляет от 1500—2500 °С), такая деталь должна изготавливаться из высокопрочных материалов с большой механической прочностью. Скорость скольжения поршневых колец по стенкам цилиндров достаточно большая от 12 до 15 м/сек, поэтому внутренние стенки цилиндра должны иметь повышенную жесткость. В этом случае увеличится срок службы цилиндра (гильзы цилиндра) и деталь будет более устойчива к разным видам износа (абразивным, коррозийным и эрозийным). Если поверхность блока цилиндров износилась выше допустимых пределов (что определется методом дефектации блока цилиндров), необходимо провести ремонт блока цилиндров.

Если нет ограничений по массе двигателя, например тракторный двигатель, то блок цилиндров изготавливается из перлитного чугуна.

На транспортных двигателях, где есть ограничения по массе, применяю более легкие алюминиевые и магниевые сплавы для изготовления блока цилиндров.

Преимущества блоков цилиндров из серого чугуна:

• низкая стоимость;
• высокая технологичность литья;
• стабильность свойств материала;
• возможность ремонта трещин блока (запайкой, заваркой, эпоксидным клеем);
• высокая твёрдость и жёсткость поверхностей, устойчивость к перегреву;

Недостатки чугунов

Главный недостаток чугуна большая масса (плотность выше в 2,7 раза), и меньшая теплопроводность.

Алюминиевые сплавы более дорогие, но алюминиевые блок цилиндров имеют гораздо меньшую массу. Алюминиевые сплавы имеют ряд особенностей, которые следует учитывать при изготовлении и эксплуатации блоков цилиндров.

Расчет электромагнита

Чтобы провести примерный расчёт электрического магнита, необходимо задать тяговое усилие, которое требуется для мотора. Допустим, требуется произвести расчёт электрического магнита с тяговым усилием 100 Н (10 кг). Теперь после этого можно рассчитать параметры конструкции электромагнита, если зазор его составляет 10-20 мм. Тяговая сила, которая развивается электромагнитом, считается так:

1. Перемножаются индукция в воздушном зазоре и площадь полюса. Индукция измеряется в Теслах, площадь – в квадратных метрах.
2. Полученное значение необходимо разделить на значение магнитной проницаемости воздуха. Оно равно 1,256 х 10^-6 Гн/м.

Если задать индукцию 1,1 Тл, то можно вычислить площадь сечения магнитопровода:

1. Тяговая сила умножается на магнитную проницаемость воздуха.
2. Полученное значение необходимо разделить на квадрат индукции в зазоре.

Для трансформаторной стали, которая используется в магнитопроводах, индукция в среднем равна 1,1 Тл. Используя кривую намагничивания низкоуглеродистой стали, можно определить среднее значение напряженности магнитного поля. Если правильно сконструировать электрический магнит, то вы достигнете максимальной силы потока. Причём электропотребление обмотки будет минимальным.

Строение асинхронного двигателя

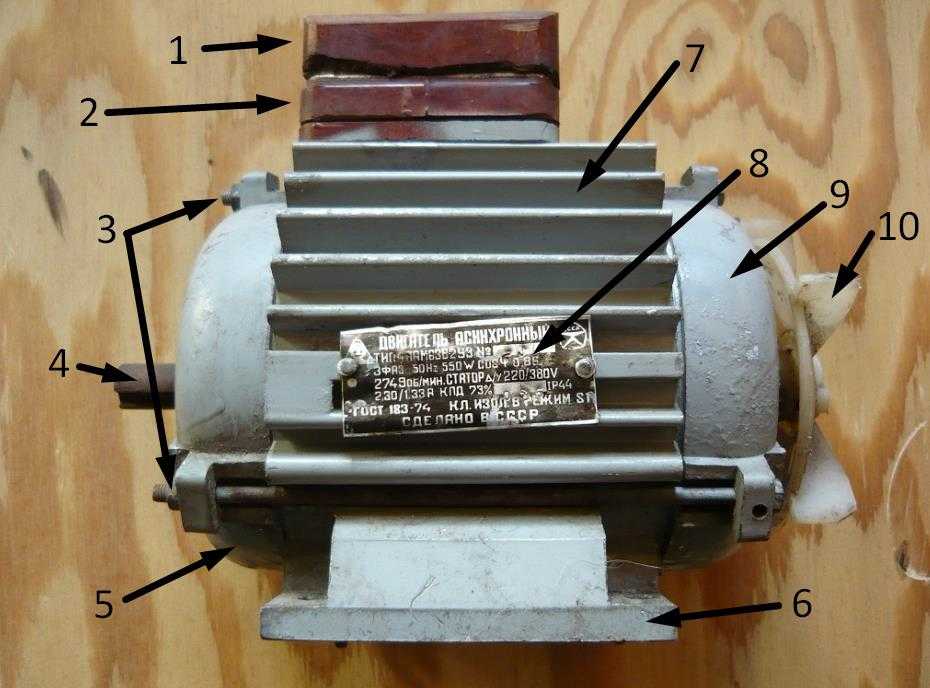

Для того, чтобы разобраться в теории работы двигателя, нам надо рассмотреть из чего же он состоит.

1. Крышка клеммной коробки.
2. Клеммная коробка.
3. Стяжные болты корпуса.
4. Вал ротора.
5. Передняя крышка корпуса.
6. Опорная плита корпуса.
7. Корпус с ребрами охлаждения.
8. Информационная табличка завода-изготовителя («шильдик»).
9. Задняя крышка корпуса.
10. Дополнительный вентилятор охлаждения двигателя («вертушка»). «Вертушка» устанавливается не на все двигатели. Если предполагаемое место работы обеспечивает хорошее воздушное охлаждение, то потребности в дополнительном обдуве не требуются.

На самом же деле асинхронный двигатель состоит из трех частей (слева-направо): ротора, статора и корпуса, но главными частями считаются именно ротор и статор, о которых мы с вами и поговорим.

Принцип работы

Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине. Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.

Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.

Принцип работы четырехтактного двигателя

Такты четырехтактного двигателя

Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации

Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта)

Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.

1. На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
2. Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
3. Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
4. И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.

Работа четырехтактного двигателя

По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.

При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется  большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.

Принцип работы двухтактного двигателя

Такты двухтактного двигателя

Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:

1. В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
2. Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.

Работа двухтактного двигателя

Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.

При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.

Компоновочные схемы автомобилей

Расположение основных агрегатов — двигателя, коробки передач и главной передачи — друг относительно друга, в пределах кузова, естественно, называют компоновочной схемой автомобиля.

1. Первая и одна из самых распространенных до недавнего времени схем – классическая .

Под классической компоновкой подразумевается установка двигателя спереди продольно (т. е. вдоль оси автомобиля) над передней осью с приводом на задние колеса (схема изображена на рисунке 3.5) .

Рисунок 3.5 Классическая компоновочная схема автомобиля.

При этом коробка передач может быть присоединена к двигателю, а может быть расположена рядом с главной передачей, а в отдельных случаях даже иметь общий с главной передачей корпус (тогда говорят, что «коробка передач в блоке с главной передачей»). В плане взаимного расположения элементов шасси и двигателя — все предельно просто, но есть недостаток: тоннель в днище кузова, внутри которого проходит карданный вал, передающий вращение от двигателя к колесам, он «съедает» пространство для ног пассажиров заднего сиденья.

2. Продольно расположенный двигатель с приводом на передние колеса (показан на рисунке 3.6) . Такая компоновка характерна для автомобилей марки Audi. Данной схемой расположения основных агрегатов конструкторы практически избавились от центрального тоннеля в днище кузова, по крайней мере, в задней части салона.

Рисунок 3.6 Продольное расположение двигателя с приводом на передние колеса.

3. Поперечно расположенный двигатель с приводом на передние колеса (показан на рисунке 3.7) . Коробка передач подсоединена к двигателю и имеет общий с главной передачей корпус. Положительным аспектом сего конструктивного решения является компактность всего силового агрегата и возможность рационального и полного использования всего пространства внутри салона автомобиля (отсутствует центральный тоннель и тоннель под коробку передач).

Рисунок 3.7 Поперечное расположение двигателя с приводом на передние колеса.

4. Продольное расположение двигателя за задней осью с приводом на задние колеса (еще называют с «задним расположением двигателя») (показано на рис 3.8) . Такая компоновка нынче редкость и применяется, в основном, фирмой Porsche.

Рисунок 3.8 Продольное расположение двигателя за задней осью с приводом на задние колеса.

5. Продольное расположение двигателя перед задней осью с приводом на задние колеса (показано на рис. 3.9) . Коробка передач при этом находится за двигателем.

Рисунок 3.9 Продольное расположение двигателя перед задней осью с приводом на задние колеса.

О таком расположении иногда говорят: «двигатель в базе», подразумевая, что геометрически двигатель находится в пределах колесной базы автомобиля (смотрите «Основные технические характеристики автомобиля»).

Примечание К слову сказать, есть варианты, когда для получения лучшей развесовки по осям, двигатель, расположенный спереди продольно, смещают далеко за переднюю ось, помещая его в пределах колесной базы (такая компоновка показана на рис. 3.10).

Рисунок 3.10 Продольное расположение двигателя за передней осью с приводом на задние колеса.

6. Поперечное расположение двигателя перед задней осью с приводом на задние колеса (рисунок 3.11) .

Рисунок 3.11 Поперечное расположение двигателя перед задней осью с приводом на задние колеса.

Стоит отметить, что практически при любом расположении двигателя возможен привод на все колеса (подробнее об этом — в главе «Трансмиссия»).

Различают два основных варианта полного привода:

• Постоянный полный привод Это когда все четыре колеса воспринимают вращение от двигателя постоянно.
• Подключаемый полный привод (большая часть всех современных легковых автомобилей оборудованы именно по такой схеме). В этом случае передние или задние колеса подключаются (в дополнение к основным ведущим колесам) к тяге двигателя через специальный механизм (муфту), только когда электроника сочтет это нужным, например, если ведущие колеса начнут буксовать.

Источник

Виды электродвигателей

Сегодня существуют довольно много электродвигателей разных конструкций и типов. Их можно разделить по типу электропитания:

1. Переменного тока, работающие напрямую от электросети.
2. Постоянного тока, которые работают от батареек, АКБ, блоков питания или других источников постоянного тока.

По принципу работы:

1. Синхронные, в которых есть обмотки на роторе и щеточный механизм для подачи на них электрического тока.
2. Асинхронные, самый простой и распространенный вид мотора. В них нет щеток и обмоток на роторе.

Синхронный мотор вращается синхронно с магнитным полем, которое его вращает, а у асинхронного ротор вращается медленнее вращающегося магнитного поля в статоре .

Принцип работы и устройство асинхронного электродвигателя

В корпусе асинхронного двигателя укладываются обмотки статора (для 380 Вольт их будет 3), которые создают вращающееся магнитное поле. Концы их для подключения выводятся на специальную клеммную колодку. Охлаждаются обмотки, благодаря вентилятору, установленному на вале в торце электродвигателя.

Ротор, являющиеся одним целым с валом, изготавливается из металлических стержней, которые замыкаются между собой с обоих сторон, поэтому он и называется короткозамкнутым. Благодаря такой конструкции отпадает необходимость в частом периодическом обслуживании и замене токоподающих щеток, многократно увеличивается надежность, долговечность и безотказность.

Как правило, основной причиной поломки асинхронного мотора является износ подшипников, в которых вращается вал.

Принцип работы. Для того что бы работал асинхронный двигатель необходимо, что бы ротор вращался медленнее электромагнитного поля статора, в результате чего наводится ЭДС (возникает электроток) в роторе

Здесь важное условие, если бы ротор вращался с такой же скоростью как и магнитное поле, то в нем по закону электромагнитной индукции не наводилось бы ЭДС и, следовательно не было бы вращения. Но в реальности, из-за трения подшипников или нагрузки на вал, ротор всегда будет вращаться медленнее

Магнитные полюса постоянно вращаются в обмотках мотора, и постоянно меняется направление тока в роторе. В один момент времени, например направление токов в обмотках статора и ротора изображено схематично в виде крестиков (ток течет от нас) и точек (ток на нас). Вращающееся магнитное поле изображено изображено пунктиром.

Например, как работает циркулярная пила. Наибольшие обороты у нее без нагрузки. Но как только мы начинаем резать доску, скорость вращения уменьшается и одновременно с этим ротор начинает медленнее вращаться относительно электромагнитного поля и в нем по законам электротехники начинает наводится еще большей величины ЭДС. Вырастает потребляемый ток мотором и он начинает работать на полной мощности. Если же нагрузка на вал будет столь велика, что его застопорит, то может возникнуть повреждение короткозамкнутого ротора из-за максимальной величины наводимой в нем ЭДС

Вот почему важно подбирать двигатель, подходящей мощности. Если же взять большей, то неоправданными будут энергозатраты

Скорость вращения ротора зависит от количества полюсов. При 2 полюсах скорость вращения будет равна скорости вращения магнитного поля, равного максимум 3000 оборотов в секунду при частоте сети 50 Гц. Что бы понизить скорость вдвое, необходимо увеличить количество полюсов в статоре до четырех.

Весомым недостатком асинхронных двигателей является то, что они подаются регулировке скорости вращения вала только при помощи изменения частоты электрического тока. А так не возможно добиться постоянной частоты вращения вала.

Как проверить давление масла в двигателе

Проверка может быть нужна независимо от того, оборудован ли автомобиль стрелочным/цифровым индикатором или вывод данных о давлении на приборную панель конструктивно не предусмотрен.

Добавим, что все большее количество современных авто не имеет сегодня даже лампочки давления масла. Получается, нет возможности визуально проверить этот показатель и его изменения на разных режимах работы ДВС без дополнительных приспособлений.

Идем далее. Чтобы понять, какую отметку считаеть нормой для конкретного мотора, необходима таблица давления масла в двигателях того или иного производителя. Данную информацию можно найти в мануале, в специальной технической литературе по ремонту и эксплуатации, на профильных автофорумах и т.д.

Как уже было сказано, лампочка на панели может полностью отсутствовать. При этом даже ее наличие не позволяет точно определить нужный показатель. Не следует забывать о том, что также возможны сбои в работе самого индикатора (перегорание лампы, неисправности электрической проводки или датчика давления смазки).

Такие неисправности могут произойти в любой момент, при этом водитель лишается возможности контролировать давление в штатном режиме. Добавим, что для быстрой проверки лампы можно на незаведенном двигателе включить зажигание. Лампочка масла должна гореть. После запуска ДВС указанная лампа гаснет сразу или через 1-2 секунды. Если при включении зажигания лампа не загорается, тогда высока вероятность выхода элемента из строя.

Вернемся к проверке

Чтобы проверить давление масла, нужно иметь специальный манометр.
Обратите внимание, для точности замеров потребуется заранее прогреть двигатель до рабочей температуры.
Затем силовой агрегат нужно остановить. После этого следует обнаружить датчик давления масла на моторе.
Далее указанный датчик выкручивается, после чего подсоединяется переходник от манометра.
Затем можно запустить агрегат, после чего оценивается давление масла на холостом ходу.
Теперь нужно нажать на педаль газа, поднимая обороты до средних и высоких, параллельно фиксируя показания.

Для многих авто такой способ является оптимальным решением для замеров

Важно, чтобы измерительный прибор был исправным, также при анализе показаний все равно следует учитывать возможную погрешность

Также можно использовать цифровой измеритель (цифровой манометр с датчиком давления масла). Единственное, бюджетные приборы малоизвестных производителей отличаются большой погрешностью при измерениях. Это же утверждение справедливо и в том случае, когда автовладелец принимает решение установить дополнительный цифровой указатель давления масла в свой автомобиль.

Что касается самих показателей, они могут быть разными применительно к различным типам ДВС (дизель, бензин, производитель, объем, мощность, количество цилиндров, конструктивные особенности того или иного мотора). Например, давление масла в двигателе 2109 будет отличаться от аналогичного показателя на 16-клапанных моторах Лада Приора и т.д.

С учетом вышесказанного становится понятно, что нужные данные следует уточнять отдельно для каждого мотора. Если же говорить об усредненном показателе, при котором агрегат будет нормально работать, тогда:

• в режиме холостых оборотов давление масла на прогретом двигателе (температура масла около 80 градусов) должно быть около 2 бар (или 0.2 МПа);
• при повышении оборотов давление смазки должно расти, на высоких оборотах показатель должен составлять от 4.5 до 6.5 бар;

Системы двигателя

Вышеописанное представляет собой БЦ (блок цилиндров) и КШМ (кривошипно-шатунный механизм). Помимо этого современный ДВС состоит и из других вспомогательных систем, которые для удобства восприятия группируют следующим образом:

1. ГРМ (механизм регулировки фаз газораспределения);
2. Система смазки;
3. Система охлаждения;
4. Система подачи топлива;
5. Выхлопная система.

ГРМ — газораспределительный механизм

Чтобы в цилиндр поступало нужное количество топлива и воздуха, а продукты сгорания вовремя удалялись из рабочей камеры, в ДВС предусмотрен механизм, называемый газораспределительным. Он отвечает за открытие и закрытие впускных и выпускных клапанов, через которые в цилиндры поступает топливо-воздушная горючая смесь и удаляются выхлопные газы. К деталям ГРМ относятся:

• Распределительный вал;
• Впускные и выпускные клапаны с пружинами и направляющими втулками;
• Детали привода клапанов;
• Элементы привода ГРМ.

ГРМ приводится в действие от коленчатого вала двигателя автомобиля. С помощью цепи или ремня вращение передается на распределительный вал, который посредством кулачков или коромысел через толкатели нажимает на впускной или выпускной клапан и по очереди открывает и закрывает их.

Система смазки

В любом моторе есть множество трущихся деталей, которые необходимо постоянно смазывать, чтобы уменьшить потери мощности на трение и избежать повышенного износа и заклинивания. Для этого существует система смазки. Попутно с ее помощью решается еще несколько задач: защита деталей двигателя внутреннего сгорания от коррозии, дополнительное охлаждение деталей мотора, а также удаление продуктов износа из мест соприкосновения трущихся частей. Систему смазки двигателя автомобиля образуют:

• Масляный картер (поддон);
• Насос подачи масла;
• Масляный фильтр с редукционным клапаном;
• Маслопроводы;
• Масляный щуп (индикатор уровня масла);
• Указатель давления в системе;
• Маслоналивная горловина.

Система охлаждения

Во время работы мотора его детали соприкасаются с раскаленными газами, которые образуются при сгорании топливо-воздушной смеси. Чтобы детали двигателя внутреннего сгорания не разрушались из-за чрезмерного расширения при нагреве, их необходимо охлаждать. Охладить мотор автомобиля можно с помощью воздуха или жидкости. Современные моторы имеют, как правило, жидкостную схему охлаждения, которую образуют следующие части:

• Рубашка охлаждения двигателя;
• Насос (помпа);
• Термостат;
• Радиатор;
• Вентилятор;
• Расширительный бачок.

Система подачи топлива

Система питания для двигателей внутреннего сгорания с воспламенением от искры и от сжатия отличаются друг от друга, хотя и имеют ряд общих элементов. Общими являются:

• Топливный бак;
• Датчик уровня топлива;
• Фильтры очистки топлива — грубой и тонкой;
• Топливные трубопроводы;
• Впускной коллектор;
• Воздушные патрубки;
• Воздушный фильтр.

В обеих системах имеются топливные насосы, топливные рампы, форсунки подачи топлива, сам принцип подачи одинаков: топливо из бака с помощью насоса через фильтры подается в топливную рампу, из которой попадает в форсунки. Но если в большинстве бензиновых двигателей внутреннего сгорания форсунки подают его во впускной коллектор мотора автомобиля, то в дизельных оно подается непосредственно в цилиндр, и уже там смешивается с воздухом.

Выхлопная система

Система выхлопа предназначена для отвода отработанных газов из цилиндров двигателя автомобиля. Основные детали, ее составляющие:

• Выпускной коллектор;
• Приемная труба глушителя;
• Резонатор;
• Глушитель;
• Выхлопная труба.

В современных двигателях внутреннего сгорания выхлопная конструкция дополнена устройствами нейтрализации вредных выбросов. Она состоит из каталитического нейтрализатора и датчиков, сообщающихся с блоком управления двигателем. Выхлопные газы из выпускного коллектора через приемную трубу попадают в каталитический нейтрализатор, затем через резонатор в глушитель. Далее через выхлопную трубу они выбрасываются в атмосферу.

Устройство механизма вращения клапана

Механизм вращения клапана состоит из: неподвижного корпуса 2 в наклонных канавках которого расположены пять шариков 3 с возвратными пружинами 10, дисковой пружины 9 и опорной шайбы 4 с замочным кольцом 5. Механизм устанавливается в рас­точке, сделанной в головке цилиндров под опорной шайбой 4 кла­панной пружины 6, закрепляемой на стержне 1 с помощью сухари­ков 8 и тарелки 7. При закрытом клапане давление на дисковую пружину 9 сравнительно невелико, и она выгнута наружным краем вверх, а внутренним краем опирается в заплечик корпуса 2. Шари­ки 3 отжаты пружинами 10 в исходное положение.

В момент открытия клапана давление клапанной пружины на опор­ную шайбу 4 возрастает; под действием этого давления дисковая пружина 9, выпрямляясь, передает давление на шарики 3 и вызы­вает их перемещение в конечное положение. Вместе с шариками перемещаются дисковая пружина с опорной шайбой, клапанная пружина и клапан. Когда клапан закрывается, давление на дисковую пружину 9 уменьшается, и она, выгибаясь, вновь касается своим внутренним краем заплечиков корпуса 2, освобож­дая тем самым шарики 3. Шарики под действием возвратных пру­жин перемещаются в исходное положение. Таким образом, при каждом открытии клапана происходит его поворот на некоторый угол. (При номинальном скоростном режиме клапаны совершают 20—40 об/мин.)

Электронный коммутатор мостового типа

Самая простая конструкция электронного коммутатора выполняется на четырех силовых ключах. В каждом плече мостовой схемы присутствует по два мощных транзистора, столько же электронных ключей с односторонней проводимостью. Напротив ротора магнитного двигателя размещается два датчика, которые контролируют положение постоянного магнита на нем. Располагаются они как можно ближе от ротора. Функции этого датчика выполняет простейший прибор, который способен работать под воздействием магнитного поля — геркон.

Датчики, считывающие положение постоянного магнита на роторе, размещаются следующим образом:

1. Первый находится у торца соленоида.
2. Второй расположен со сдвигом в 90 градусов.

Выходы датчиков подключаются к логическому устройству, которое усиливает сигнал, а затем подает его на входы управления полупроводниковых транзисторов. С помощью подобных цепей работает и электромагнитный клапан остановки двигателя внутреннего сгорания.

На обмотках электрического генератора установлена нагрузка. В цепях питания катушки и коммутатора есть элементы, предназначенные для управления и защиты. При помощи автоматического переключателя можно произвести отключение аккумуляторной батареи, чтобы вся машина перешла на питание от электрического генератора (автономный режим).

Как сделать двигатель своими руками?

Для создания элементарного мотора потребуется кусок магнита, сверло, фторопласт, проволока из меди, микрочип, провод. Вместо магнита можно использовать ненужный виброзвонок сотового телефона.

В качестве детали вращения используется сверло, поскольку инструмент оптимально подходит по техническим параметрам. Если внутренний радиус магнита не соответствует аналогичному аспекту вала, можно использовать медную проволоку, намотав ее таким образом, чтобы убрать люфт вала. Такая операция дает возможность увеличить диаметр вала в точке соединения с ротором.

В дальнейшем создании самодельного двигателя потребуется сделать втулки из фторопласта. Для этого возьмите подготовленный лист и проделайте отверстие диаметром 3 мм. Затем сконструируйте трубку-втулку. Вал необходимо отшлифовать до диаметра, обеспечивающего свободное перемещение. Это позволит избежать излишнего трения.
