Сварка кузова полуавтоматом
После того, как был сделан выбор в пользу полуавтоматического аппарата, необходимо подготовить все нужные элементы и проверить исправность самого прибора. Хоть полуавтомат может работать в разных помещениях, но лучше очистить пространство от пыли и удалить влагу.
Необходимые материалы
В первую очередь подготавливается проволока. Для кузовных работ лучше использовать проволоку с медным покрытием. Так как полуавтоматическая варка происходит с участием специального газа, то следует заранее запастись 20 литровым баллоном. Обычно этого объема хватает для выполнения всех сварочных работ. Крупная наждачная бумага также должна быть под рукой, так как в некоторых случаях потребуется полировка участка. При сварке полуавтоматом не обойтись без редуктора, понижающего давление.
Порядок хода сварочных работ
- Участок чистится от загрязнений, краски, грунтовки, смазки и ржавчины.
- Места, которые будут вариться плотно зажимаются и фиксируются. Для этого могут быть использованы метизы и зажимы.
- Настроить аппарат. На приборе есть панель, на которой расположены регуляторы подачи проволоки, мощности тока и выключатель.
- Подключение редуктора к баллону с газом.
- Закрепления проволоки для сварки в полуавтомате.
- Далее следует отрегулировать полярность аппарата – плюс выставляется на электродержатель, а минус на горелку.
- Полуавтомат включается в электросеть.
- Выполняется заваривание определенного участка.
- Отключение и разборка прибора.
Как обработать сварной шов от коррозии
Шов без обработки под воздействием погодных условий и химических препаратов быстро разрушается. Лучше всего обработать стыки герметичными смесями. На участке, где ко шву легко подобраться, обработка спецпрепаратом выполняется вручную.
Если нет возможности добраться до шва, то лучше воспользоваться специальными распылителями. Препарат под давлением подается в систему и распыляется в труднодоступных местах. После того, как был нанесен герметик, можно поверх шва нанести краску. Так как большинство работ выполняется снаружи кузова, то покраска является обязательным условием.
В следующих видео более подробная информация про ремонт кузова автомобиля сваркой.
Типы рам автомобилей
Типы рам в зависимости от конструкции:
- Рама лестничного типа (имеет такое название из-за сходства с лестницей)
- Рама, совпадающая с периметром кузова автомобиля (классическая, подобна раме лестничного типа)
- Х‑образная (применялась в американских автомобилях 1950–1960 годах)
- Пространственная рама (space frame), трёхмерная конструкция из труб.
Типичный материал, используемый для создания рамы автомобиля – углеродистая сталь или сплавы алюминия (чтобы достичь конструкции более лёгкого веса).
В случае с отдельной рамой, она сделана из структурных элементов, называемых балками. Это простые конструкции из стальных профилей разного сечения.
- Секции рамы могут быть изготовлены из С‑образного профиля (наиболее распространённый тип балок).
- Коробчатого профиля (квадратной трубы)
- трубчатых секций (труба круглого сечения).
Рамы могут иметь закруглённые арки. Таким образом, вместо того, чтобы возвышаться над полуосями, рама с арками располагается ниже, примерно вровень с полуосями и огибает их.
Сварка кузова
При длительной эксплуатации автомобиля многие детали кузова начинают гнить. В первую очередь к ним относятся двери, пороги, места под бамперами, крыльями и колесами. Это происходит, в частности от того, что они подвержены сильному загрязнению.
К этому можно прибавить и внутреннюю часть багажника, особенно, если в него укладывают запасное колесо, не всегда очищенное от грязи. Для того, чтобы убрать начавшие гнить места потребуются ремонтные работы.
Перед началом необходим внимательный осмотр кузова, чтобы можно было увидеть все недостатки и определиться с объемом предстоящей работы.
При необходимости сваривания элементов кузова оптимальным решением будет использование углекислого полуавтомата. Утвердительным будет также ответ на вопрос, можно ли варить автомобиль инверторной сваркой. Преимуществом будет отсутствие баллона с быстро-воспламеняющимся газом и принятия дополнительных мер безопасности в связи с этим.
Перед сваркой кузова необходимо внимательно осмотреть его и оценить состояние чистоты. Для этого кузов придется разобрать, снять крылья и, при необходимости дверцы. Следует удалить следы предыдущей обработки
В первую очередь надо обратить внимание на днище кузова, его пороги и колесные арки, где чаще всего появляется ржавчина
Затем следует обозначить места и их границы, где требуется ремонт или замена. Если коррозия носит поверхностный характер, то удалить ее можно применением химических средств. После этого требуется провести антикоррозийную обработку.
Все проблемные участки придется вырезать и приварить на эти места заплатки. Для ремонта днища подойдут любые куски металла, но все же желательно, чтобы они по своему составу подходили к основному. Необходимо подогнать все свариваемые куски по размеру, лишнее отрезать, а что-то подогнуть. Если приваривается новый материал, то он должен прилегать к кузову как можно более плотно. Сварку лучше проводить методом внахлест. Особенно это касается ремонта порогов, где сплошной шов недопустим.
Для того, чтобы правильно настроить сварочный аппарат для авторемонта, следует потренироваться на кусках металла соответствующей толщины, и сварить их таким методом. Это поможет сделать настройки правильными. После того, как деталь приложена к поверхности кузова, ее надо прихватить в нескольких местах короткими поперечными швами для того, чтобы она хорошо держалась.
С помощью инвертора можно выполнять не только ремонтные работы, но и проводить усовершенствование автомобиля. Сваркой имеется возможность установки дополнительного оборудования — устройства на крыше приспособления для багажа, стоек для дополнительных осветительных приборов.
Как можно сделать каркас самостоятельно или как осуществить сварочные работы
Первостепенно нужно отметить, чтобы для создания каркаса своими руками необходимо обладать навыками сваривания металла, ну и собственно самим материалом «холоднотянутыми стальными трубами» и сварочным аппаратом. В идеальном случае рекомендуется прибегнуть к чертежам каркаса именно под ваше транспортное средство. Например, если потребуется установить каркас безопасности на ваз 2107, тогда и чертежи понадобятся соответствующие. Это необходимо для того, дабы не было проблем с габаритами труб.
Также потребуются схематические пояснения сборочного процесса конструкции, дабы не потребовалось затем отрезать уже сваренные элементы. Тут как не попытайся сделать, но без конкретизированных размеров и сборочной схемы Ваша омологированная конструкция не будет отвечать всем необходимым нормам, а значит, транспортное средство окажется не допущенным к соревнованиям. Если целью конструкции является обычное усиление жесткости без расчета на соревнование, тогда рекомендуется обратить взор на болтовые каркасы «разборного типа». К счастью на рынке в достатке имеются готовые вариации почти под любое транспортное средство.
Стоит отметить и то, что чертежи или схемы данных решений стоит искать тщательным образом, ибо при поверхностном поиске ничего дельного Вы не сможете отыскать. Лучше всего с этой целью посещать специализированные форумы.
Стоит отметить, что найденные ознакомительной цели чертежи вам наверняка пригодятся, но задействовать их без консультации специалистов в данной области исключительно в качестве инструкции не рекомендуется. Все же в тех случаях, когда конструкция выполняется строго под Ваше транспортное средство все же проще. При использовании мануала, просто скачанного из всемирной паутины, могут появиться различные проблемы.
Сваренные вариации своими руками можно даже не пытаться делать, ведь характеризуются усложненной конструкцией, связанной с силовыми структурными особенностями кузова транспортного средства, применяют в случае серьезного индивидуально модернизаций. Монтаж такого решения выполнить труднее, а потому это довольно кропотливая задача. Потребуется разборка всего салона вплоть до металлической основы, проделывание технических отверстий в различных частях кузова с целью установки элементов каркаса, соединения их между собой и сварка.
Пожалуй, на данном месте можно было бы и заканчивать статью, если бы при поисках нужной информации вам не попадались на глаза определенные решения, к которым можно дополнительно прибегнуть. Более детального описания их происхождение не будет, однако мы поверхностным образом опишем их особенности.
Учитывая конструктивные особенности приспособления можно получить разнообразные вариации для усиления. Это могут быть элементарные арки выше голов водителя и пассажира, либо более усложненные конструкции – скелеты пространственного типа, объединяющие в одной силовой структуре чашки подвесок, пороги и боковины, в том числе и клетка, отвечающая за безопасность салона. Данные каркасы применяются с целью сокращения процесса деформации крыши в случае опрокидывания транспортного средства и для того, чтобы предотвратить травмы тяжелого характера. Не стоит забывать и о другом их предназначении — сохранении жизни человека.
Оконная сетка – решение, крепящееся на конструкцию в оконной области и предотвращающее выпадения стекол в салон в случае аварий.
Поручни – данные элементы выступают в качестве бутафорского элемента. Не смотря на сомнительность их предназначения, они наверняка пользуются определенным спросом, если их предлагают к приобретению. Скорей всего они нужны для транспортных средств с очень низкой посадкой, дабы можно было без проблем вылезти их транспортного средства. Также вероятно и то, что их могут использовать на джипах, лишенных крыш, но оборудованных каркасом.
Профессиональное усиление
Теперь о профессиональном способе усиления кузова. Подразумевается увеличение сварных швов. Как правило, на конвейере детали кузова «семерки» связываются при помощи точечной технологии. Это делает кузов слабым и недостаточно выносливым. От тех же распорок, он может не выдержать и развалиться.
Путем вваривания дополнительных пластин металлического типа и усилителей в недостаточно жесткие зоны кузова, можно значительно повлиять на общее усиление.
Усиление передка
Проварить желательно вначале передок. Можно купить телевизор, состоящий из 2-х частей и сварить тщательно между собой. Проложить сварные швы, поставить кронштейн передней опоры ДВС, добавить косынку, установить прочные крабы.
Швы лонжеронов тоже есть смысл проварить. Изнутри на лонжероны придется установить стальные накладки, чтобы дополнительно их усилит.
Снаружи лонжерона можно сделать окно, а затем вложить кусок швеллера и проварить. Или просто обложить весь лонжерон металлической облицовкой.
Обязательно усиливаются чашки. Швы провариваются, сверху чашки ставится пластина, которая существенно усиливает деталь, не давая ей порваться при езде по кочкам. Модернизируются как передние, так и задние чашки.
Усиливаются элементы крепления подвески. Провариваются швы откосов, добавляется косынка.
Такая профессиональная модернизация дает такой же значительный эффект, как и установка подрамника. Только в этом случае не увеличивается масса автомобиля и не теряется дорожный просвет. Проводить эти работы удобнее из ямы.
Усиление задней части кузова
Теперь о том, как усилить заднюю часть
Особое внимание здесь надо уделить, конечно же, балке. Именно ее стоит в первую очередь усилить
В принципе, само крепление никаких сомнений в прочности не вызывает, но сварка с кузовом оставляет желать лучшего.
- Лезем в салон, где обнаруживаем этот самый треугольник;
- Вырезаем его, сделав отступ на 5 мм внутрь;
- Высверливаем шпильки;
- Делаем дополнительный стальной треугольник из 2-миллиметрового железа;
- Ввариваем в кузов;
Делаем в нем отверстия под болты, на которые и сажаем балку.
Теперь беспокоиться о надежном креплении не стоит. Балка сидит прочно, держится на болтах, которые можно снять в случае чего, и поменять. Связка с полом автомобиля существенная, треугольник усилен.
Как видим, не обязательно будет обращаться по вопросам усиления кузова в профессиональные сервисы, где цена работ может удивить не на шутку. Представленная выше инструкция, видео обзор и фото – материалы дадут наглядное понимание осуществления работ своими руками. Проявите терпение и аккуратность и у вас обязательно все получится!
- Абсолютно легально (статья 12.2);
- Скрывает от фото-видеофиксации;
- Подходит для всех автомобилей;
- Работает через разъем прикуривателя;
- Не вызывает помех в радиоприемнике и сотовых телефонах.
Товар новый
Болтовой каркас безопасности ВАЗ 2101-07 фирмы Турботема (точная копия болтового каркаса Вихур)
Установка каркаса безопасности производится через сквозные отверстия,заранее проделанные в полу автомобиля.Комплект крепежа в комплект не входит.Преимущества: Значительно увеличивает жесткость кузова,улучшает пассивную безопасность
- Возможна установка в Нашем Сервисе
- Возможна отправка Транспортной компанией по всей России
- Группа в контакте Tune Performance
боевая классика, жигули, ваз , классика, дрифт, жига, корч
Усиление своими руками
Главнейшим показателем усиления кузова является крутильная жесткость. Она измеряется в Нм/град. И чем больше это значение, тем жестче считается кузов. Кроме того, на этот показатель влияет и тип кузова автомобиля. Как известно, хэтчбеки намного жестче, чем 3-объемные седаны, каковым и является наша «семерка».
Жесткость кузова седана Ваз 2107 составляет 7200 Нм/град. Для сравнения у хэтчбека Деу Ланос этот же показатель составляет 10500 Нм/град. Что касается других современных иномарок дорогого сегмента, таких как Альфа Ромео или Ситроен С5, то их жесткость кузова равна 20 тысячам Нм/град.
Распорки и растяжки
Итак, за счет чего же можно увеличить жесткость кузова? Лучший из способов подразумевает установку распорок и растяжек.
Установка распорок на передние стойки дает хороший эффект, хотя по утверждениям некоторой части автомобилистов, реальных улучшений они не заметили. Напротив, проведенные не раз тесты, доказывают обратное – с передними распорками прохождение поворотов и перестроение на дороге проходит куда более уверенно, независимо от скорости.
Но самое главное – распорки помогают снизить степень деформации кузова, что благоприятно скажется на долговечности металлического остова.
На «семерку» можно ставить распорки пожестче (усиленные), хотя и считается, что среди вазовских моделей, на Ваз 2107 подвеска жестче. В общем понимании, это все же, мягкая подвеска.
Приобретать распорки желательно только от известных фирм-производителей. «Безымянные», сделанные кустарным образом модели, доверия не внушают. Хотя и их можно использовать, только вот придется подбирать обязательно под «семерку», иначе при монтаже не исключены проблемы и сложности.
И на задние стойки есть смысл поставить распорки. Это создаст усиление всей задней части металлического каркаса «семерки». В принципе, «семерка» не так нуждается в задних распорках, как например, Ваз 2108 и модификации, выпущенные позже. На вазовских моделях изначально на заднее сиденье возлагается роль усиливать жесткость кузова, а на 2112, к примеру, сиденья раскладываются, что говорит о малой жесткости.
Что дает задняя распорка «семерке»:
- Уменьшится перемещение верхних геометрических точек кузова
- Увеличится общая жесткость
- Управляемость транспортным средством значительно улучшится
- Итог скажется положительно на долговечности кузова.
Кроме того, такой вид тюнинга считается бюджетным, что идеально подходит для самостоятельного выполнения, и простым в установке (не требуется проводить сложных работ). Вдобавок, такое усиление и внешне выглядит красиво.
Отметим, что установка нижних распорок тоже может оказать существенную помощь в усилении кузова. Только эта установка считается труднозатратной.
Усилитель за спинкой сиденья
Существует еще один способ заднего усиления, подразумевающий установку усилителя прямо за спинкой заднего сидения. Такое нововведение поможет увеличить жесткость кузова на 20-25 процентов.
Усилитель щитка
Чтобы существенно уменьшить люфт корпуса рулевой рейки в соединительных элементах, рекомендуется установить усилитель щитка передней части автомобиля. Такой девайс не только повышает жесткость передка «семерки», но и уменьшает амплитуды перемещения картера рулевой рейки.
Интересно, что усилитель щитка усиливает жесткость в поперечном направлении дважды эффективнее, чем в продольном. Поперечная жесткость передка усиливается в 5 раз, продольная – в 2 раза.
Подрамники
Еще одно нововведение подразумевает установку подрамников. Они в целом увеличивают жесткость кузова. Если удастся поставить модель подрамника с дополнительной опорой для ДВС, то усилится заодно и подвеска автомобиля.
Подрамники, как правило, сложны в установке, особенно на безрамные седаны. Придется переварить некоторые детали передней части Ваз 2107.

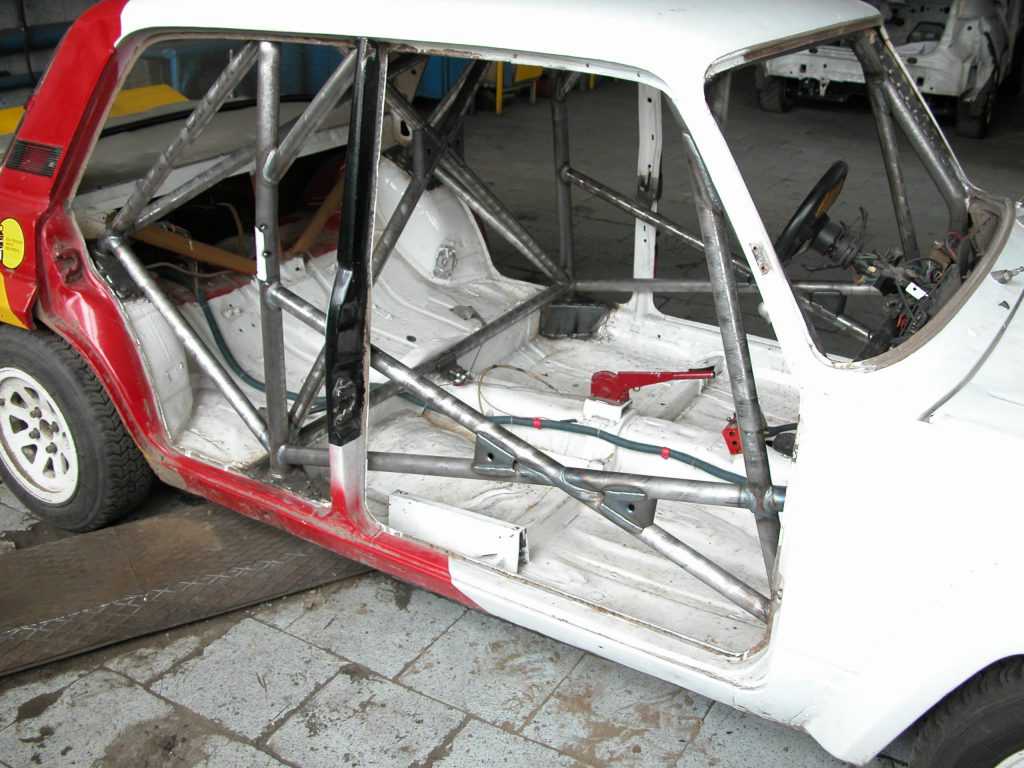

ТКБ (трубчатый каркас безопасности) предназначен для профессионального и «гражданского» использования. С первыми лучше не связываться, так как они применимы для соревнований, дороги в цене и отличаются сложной конструкцией. А вот «гражданские», как раз наш случай.
Народный способ
Подразумевает наполнение монтажной пеной отверстий лонжеронов и порогов. Дает немалый коэффициент усиления, по крайне мере, повышается жесткость. Метод не затратный, только есть у него недостатки: увеличивается активизация коррозии, так как закрывается вентиляция. Кроме того, возрастает риск возгорания при проведении сварки.
Видео о том, как можно усилить кузов
Как варить машину инверторной сваркой
Ремонт кузова может понадобится как владельцу нового автомобиля, так и обладателю ретро-авто. С помощью сварочных работ восстанавливают кузов, поврежденный во время аварии, коррозией, гниением или под влиянием времени. Самостоятельный ремонт позволит сэкономить на оплате услуг автомехаников. Своевременное устранение коррозийных повреждений, замена сгнивших деталей, позволит продлить срок службы автомобиля.
Инвертор – это современный сварочный прибор, отличающийся небольшими размерами и компактностью. Ток, подаваемый от сети, поступает на выпрямитель и преобразуется устройством в высокочастотный переменный ток. После напряжение понижается, а сила тока увеличивается до 200 А, необходимых для проведения сварочных работ.
Выполнение сварочных процедур
У кузова автомобиля есть ряд слабых мест, которые чаще всего повреждаются или подвергаются воздействию коррозии. Но у каждого свой фронт работ.
Обычной практикой считается сварка днища. Его обычно варят с двух сторон
Но не забывайте о важности соблюдения температурного режима. Это требуется для сохранения структуры шва и нейтрализации пагубного воздействия сварочного девайса на сам металл кузова
Выполняя заплаты для днища автокузова, обычно применяют листы металла. Заплатки из тонкого металла, менее 1,5 мм, использовать не стоит. Обычно берут заплатку толщиной 1,5-2 мм. Более тонкие листы не обладают нужной надежностью, и более толстые тяжелее обрабатывать.
В случае со сваркой нельзя спешить. Не позволяйте металлу перегреваться, иначе прочность шва окажется чрезмерно низкой. В итоге результат некачественной работы очень скоро даст о себе знать.
Когда сварка выполнена, обработанные участки обтачиваются по мере необходимости, покрываются грунтовкой, закрашиваются. Все тонкости я назвать не могу, потому дополнительно посмотрите видео.
Углекислотные полуавтоматы хорошо себя проявляют в вопросах сварки не только автокузова, но также и глушителей и самих двигателей. Если хотите варить на моторе, обязательно применяйте аргон. С его помощью варят нержавейку, чугун, алюминий и обычную сталь, поскольку именно эти металлы чаще всего применяются при создании двигателей. Глушители переваривают так же, как и в случае с днищем. То есть требуется накладывать заплатку из металла.
Далеко не всегда применение защиты кузова от царапин и сколов позволяет предотвратить более серьезные повреждения, требующие дальнейших сварочных работ.
Если вам интересно, советую дополнительно почитать о самостоятельной полировке кузова, а также о применении гидрофобного покрытия, что наверняка пригодится после восстановления авто.
Всем спасибо за внимание! Подписывайтесь, оставляйте комментарии, задавайте свои вопросы и делитесь личными историями!
Watch this video on YouTube
Чем обработать кузов после сварки
После окончания ремонта нужно обязательно очистить сварочные швы от шлака, так как под ним металл быстро окисляется. На скрытых от взгляда участках достаточно щетки по металлу. В открытых местах обработку кузова после сварки производят болгаркой со шлифовальным кругом или лепестковой насадкой. Для зачистки труднодоступных швов применяется шлифовальная машинка с борфрезой.
Зачищенные поверхности обезжириваются ацетоном или бензином, затем обрабатываются антикоррозийным составом либо кислотным грунтом. Для защиты против коррозии используется эпоксидная шпатлевка. Благодаря плотной структуре она надежно защищает поверхность металла от контакта с влагой и воздухом и используется в качестве выравнивающего слоя.
После нанесения тонкого первого слоя его оставляют на день для просушки. Нельзя для ускорения применять фен, поскольку после высыхания верхнего слоя шпатлевка внутри останется сырой, так как влаге некуда испаряться. Затем для придания поверхности шероховатости с помощью 120-й наждачной бумаги наносятся риски. После наложения 2 — 3 слоев производится подготовка к окрашиванию.
Для защиты невидимых снаружи швов на легкодоступных участках используется автомобильный шовный герметик. Его при необходимости разглаживают шпателем и красят. В труднодоступные места герметик подается с помощью пневматического распылителя через пластиковую трубку.
После сварочных работ, необходимо обработать кузов против коррозии
Подготовительные работы
Перед проведением сварочных работ с поверхности удаляется грязь и пыль, очищается от коррозии. Для очистки труднодоступных мест можно использовать газовую горелку. Надежно сварить ржавый металл не получится.
При подготовке полуавтомата необходимо убедиться в соответствии направляющего канала диаметру выбранной проволоки. В зависимости от его величины устанавливается нужный сварочный наконечник. В сопле аппарата не должно быть брызг металла. При их обнаружении производится очистка наждачной бумагой.
Перед ремонтом с помощью сварочного инвертора необходимо проверить:
- надежно ли закреплен электрод;
- нет ли поврежденной изоляции на кабеле и держателе;
- прочность закрепления кабеля;
- исправность заземления аппарата.
Нюансы проведения работ
Следующим этапом является подгонка кузовных элементов по размерам. Для этого придется делать замеры, лишнее отрезать, в некоторых случаях – подгибать края и т. д.
В общем, нужно сделать так, чтобы новый элемент как можно плотнее прилегал к кузову.
Нужно постараться так, чтобы максимальное количество мест сварки было внахлест. Сварку встык же стоит применять только для внешних элементов.
- Во-первых, при сварке внахлест не требуется очень точная подгонка элементов.
- Во-вторых, для ряда кузовных элементов не допускается использование сплошного шва. Такими, к примеру, являются пороги.
В заводских условиях их составные элементы между собой соединяются точечной сваркой. В гаражных же условиях можно использовать сварку стежками (делается шов длиной 1-2 см, после отступаем 4-5 см и делаем следующий).
Также хорошим вариантом для сваривания внахлест является некий аналог точечной сварки. Заключается этот метод в том, что по периметру новой детали (в местах его прилегания к кузовной части) проделываются отверстия (на расстоянии 4-5 см друг от друга). Сварка после этого ведется по этим отверстиям.
Что касается днища, то здесь можно использовать сплошной шов, при этом допускается двухсторонняя заварка.
То есть, приложили кусок металла, приварили его по периметру со стороны салона, а затем еще прошлись по нему и с внешней стороны.
В общем, проводя сварочные работы следует ориентироваться по месту выполнения и толщине металла.
Итоги
Если Вам захотелось построить настоящее спортивное транспортное средство, с тотальным увеличением жесткости кузова и максимальным уровнем безопасности, тогда рекомендуется забыть о каркасах с болтовым соединением. В таком случае необходима сварка. Не стоит также накручивать себя на тот счет, каким образом приварить конструкции и как это можно осуществить самостоятельно, лучше довериться специалистам в данной области. Поскольку они будут заниматься полной разборкой салона, отталкиваясь от своих схем и чертежей, выполнят каждое необходимое отверстие, согнут необходимую трубу и осуществят все должным образом.
Комфортабельность с такой конструкций несколько уменьшится, однако уровень жесткости и безопасности будет значительно увеличен.
Также стоит помнить и том, что если Вы решите установить в свое транспортное средство данную конструкцию безопасности, пройти технический осмотр в РФ на таком транспортном средстве будет проблематично – потребуется получение необходимой сертификации. Так же эксплуатация по городу машин с каркасами, запрещена. В законе указано, что передвигаться на транспортном средстве с каркасом можно лишь с одетым шлемом, однако и здесь подвох, ведь в нем также нельзя ездить по городу.
