Поршень суппорта тормозного – устройство, назначение, ремонт + видео

При поломке тормозной системы автовладелец сразу проверяет поршень тормозного суппорта и примыкающие к нему узлы. Это оправдано, потому что это устройство влияет на безопасность эксплуатации автомобиля и в конечном итоге на сохранение здоровья и жизни людей. Но что еще мы знаем о суппортах и их эксплуатации?

Поршень суппорта тормозного и другие элементы системы

Если рассматривать устройство тормозного суппорта в целом, следует помнить, что это такой агрегат, который при помощи поршней обеспечивает равномерное прижимание колодок.

Сама конструкция дисковых тормозов предполагает их работу в критических температурных условиях.

Между колодкой и диском в результате трения происходит нагрев поверхностей деталей до температуры в 500-600 градусов Цельсия.

Рассматривая устройство дискового тормоза с плавающей скобой суппорта, следует отметить его характерные особенности.

Его движение относительно диска при торможении происходит таким образом, что довольно легко может спровоцировать различные неисправности в виде критических скоплений грязи, коррозии, а также заклинивания.

В таких ситуациях происходит быстрое изнашивание колодок и увеличение расхода топлива. Более надежной конструкцией считается фиксированный вариант суппорта, где отсутствует его движение относительно диска.

Устройство суппорта переднего тормоза и заднего

Конструкция и устройство суппорта переднего тормоза представляет собой открытый агрегат, позволяющий его эффективно охлаждать во время движения.

В его состав входит диск, закрепляемый на ступице колеса, и сам суппорт. В гнездах размещаются цилиндры, установленные в определенном положении при помощи специальных фиксаторов.

Внутри цилиндров установлены поршни, уплотненные резиновыми кольцами.

Для того чтобы защитить внутреннюю полость от пыли и грязи, устанавливается пыльник направляющей тормозного суппорта. Во внешнем цилиндре располагается специальный клапан, с помощью которого удаляется лишний воздух.

Устройство заднего тормозного суппорта имеет более сложную конструкцию из-за наличия дополнительного механизма ручника. Таким образом, тормозная система задних колес может работать от двух приводов – обычного гидравлического и механического, обеспечивающего дополнительную работу стояночного тормоза.

Целостность защиты тормозного суппорта – залог безопасности

Профилактический ремонт, который может понадобиться вашим тормозам, чтобы не допустить серьезных неполадок, это замена пыльника тормозного суппорта, который обеспечивает защиту открытых частей от проникновения внутрь влаги, пылевых и грязевых частиц, других химически активных веществ. Если эту маленькую деталь не поддерживать в исправном состоянии, то любая грязь, попав внутрь, испортит вам сложную конструкцию.

Однако, перед тем как снимать пыльник, необходимо отсоединить поршень заднего тормозного суппорта. Чтобы извлечь его из корпуса, он должен быть выкручен со стержня, являющегося составной частью ручника. С передней частью тормозов будет немного попроще.

Очень многие автолюбители производят ремонт тормозного суппорта своими руками. Однако в современных автомобилях устройство этой системы является достаточно сложным механизмом, для ремонта которого чаще всего требуется помощь квалифицированных специалистов.

Замена пыльника – пробуем сделать самостоятельно

В каком же порядке подобраться к пыльнику и заменить его? Снимаем с суппорта колпачок, который защищает головку направляющей (ее также называют «пальцем»). Берем подходящий шестигранник, выворачиваем ее и достаем. Теперь нам доступен сам пыльник, снимаем и его.

Если под ним имеется грязь, ее нужно хорошенько вымыть, причем желательно не только с видимой части поверхности суппорта. Если есть возможность, то вдавите поршень, обычно для этого используется специальный инструмент.

Это позволит исключить порчу системы внутри, где песок будет царапать внутреннюю поверхность суппорта и внешнюю поршня.

Когда вы все хорошо промыли, можно вернуть поршень на привычное место и проверить его ход. Если он ходит теперь плавно, а внутри не скрежещет песок, то вы добились своего, можно ставить пыльник и собирать систему.

Но раз уж вы оказались под машиной и заглянули в суппорт, то можно снять его и проверить полностью на наличие дефектов.

Процедура разработки суппортов своими руками

Переходим к описанию самого ремонта. Алгоритм будет примерно следующим:

  1. Сначала нужно приподнять машину, используя домкрат и открутить колесо, зафиксировав руль в крайнем положении.
  2. Снимается крепежная пружина, а поверхность вблизи расположения тормозного шланга тщательно зачищается. Для этого ее можно продуть сжатым воздухом.
  3. Тормозной шланг нужно пережать хомутиком, чтобы не допустить утечки рабочей жидкости.
  4. Продолжаем ремонт суппорта своими руками. После этого откручиваем болт, который его фиксирует, и убираем сам шланг в сторону. Необходимо следить за тем, чтобы внутрь него не проникли частицы грязи.
  5. После этого демонтируются колпачки на направляющих, а сами они выкручиваются при помощи 7-миллиметрового шестигранника.
  6. Пользуясь отверткой, утапливаем поршень, отодвинув его корпус от диска на достаточное расстояние. Можно начинать демонтаж старого суппорта.
  7. Сначала вынимаем его из чехла и проверяем на наличие влаги. Из корпуса достаем поршень. Для этого можно снять его с диска, не отсоединяя от шланга суппорт. Достаточно нажимать на педаль тормоза, и он должен выпасть самостоятельно. Чем пережать тормозной шланг? Подойдет любой плотный хомут, можно использовать даже тот, которым на шиномонтаже фиксируют колпаки к колесным дискам. Можно воспользоваться тисками, в которых зажать накрепко корпус, а сам поршень извлекать плоскогубцами. Или применить сжатый воздух, предварительно позаботившись о том, чтобы деталь не повредилась при извлечении.
  8. Достаем старую манжету, убрав перед этим остатки рабочей жидкости. Тщательно очищаем поверхность, в которой находился защитный чехол, и посадочные места манжеты. Промываем и продуваем воздухом, после чего можно укладывать новую манжету.
  9. Рабочие поверхности поршня при ремонте переднего суппорта слегка поливаем тормозной жидкостью. Сам поршень закладывает строго вертикально и слегка утапливается. Сверху одеваем защитный чехол. При этом необходимо убедиться, что не произошло замятия резинки.
  10. Теперь поршень можно утапливать полностью, но нужно быть внимательными, чтобы не допустить перекручивания пыльника.
  11. Откручиваем скобы, которыми оснащается суппорт. Производим очистку поверхностей, по которым движутся колодки. Нужно следить за тем, чтобы не повредить резьбу, в которой крепятся направляющие. Скоба прикручивается на прежнее место.
  12. Закладываем колодку, убедившись в том, что она заняла свою позицию и нигде не застряла. Направляющие нужно очистить от малейших частиц грязи. Суппорт надевается на скобу, а его направляющие наживляются пальцами. Одеваем колпачки и фиксируем пружинки. Не забудьте положить смазку под пыльник тормозных поршней и удалить вокруг ее остатки.
  13. Осталось вернуть на место шланг рабочей жидкости и прокачать всю систему несколькими нажатиями на педаль тормоза. Опускаем машину при помощи домкрата на землю и проверяем уровень рабочей жидкости в бачке — при необходимости дозаполняем. На этом переборка суппорта окончена.

Одним словом, как только Вы столкнулись с перегревом или неравномерным износом тормозных колодок, появлением запахов и шума, можете быть уверены, что эффективность тормозной системы уже не будет прежней

Безотлагательно обратите внимание на состояние суппорта и, при необходимости, воспользуйтесь описанной выше инструкцией по ремонту суппорта

О важности бесперебойной работы всех элементов, отвечающих за срабатывание тормоза, сказано много. В этой статье пойдет речь о ремонте составляющих суппорта: поршня (цилиндра), направляющих и замене их пыльника – своими руками, наглядно об этом также можно будет узнать из приложенного видео.

Для полного понимания как без проблем отремонтировать и произвести замену данных деталей стоит разобраться в устройстве переднего и заднего суппорта и причинах их поломки, какой ремкомплект для этого может потребоваться

Для полного понимания как без проблем отремонтировать и произвести замену данных деталей стоит разобраться в устройстве переднего и заднего суппорта и причинах их поломки, какой ремкомплект для этого может потребоваться.

Профилактические мероприятия

Чтобы не случилось такой непредвиденной ситуации, когда заклинило суппорт в дороге, нужно соблюдать ряд профилактических мероприятий:

  1. Профилактику исправности суппорта стоит проводить при замене рычагов. Их меняют каждые 2 года.
  2. Во время диагностики должны осматриваться все детали автомобиля, включая регулировку ручного тормоза. Возить машину на осмотр стоит 1 раз в полгода. При возникновении любых подозрительных шумов, отправлять на СТО сразу.
  3. Из-за больших нагрузок, которым подвержен прижиматель, нужно использовать подходящие конкретному автомобилю смазки. Если экономить, покупать составы низкого качества, они будут быстро затвердевать, портиться из-за влаги. Смазка должна быть с минимальными характеристиками каплепадения, влагостойкой, не подверженной влиянию химических веществ. Если не получается сделать выбор самостоятельно, на СТО мастера сами подберут подходящий состав. Альтернативой дорогостоящей смазке может послужить средство WD-40. Состав защищает автомобильные детали от коррозийного налета.

При своевременном уходе, бережной эксплуатации авто, риск заедания суппорта на дороге минимален. Если же такая неприятность случилась на дороге, необходимо реагировать быстро и четко. Помните, если заклинило суппорт – это чревато аварией, если не удастся справиться с транспортным средством.

Заклинивало ли у вас суппорт в дороге? Как справлялись с подобной ситуацией? Поделитесь своим опытом с другими автолюбителями.

Что делать, если клинит суппорт? Ответ в видео:

Для придания эстетичного вида суппортам их можно покрасить. Как правильно это сделать – читайте в тематической статье.

Какое колесо клинит?

Если вдруг машина перестает нормально ехать, клюет носом, издавая характерные скрежещущие звуки и создавая впечатление, будто на каждом колесе повисло по пудовой гире, то можно смело констатировать факт заклинивания какого-то элемента тормозной системы одного из четырех или сразу нескольких колес. Обычно в этот перечень попадает трос ручника, суппорты, колодки или сам тормозной цилиндр.

Для этого рекомендуется:

  • дать остыть механизму (хватит получаса);
  • проехать около 10 метров, хотя авто, скорее всего, будет перемещаться внатяжку, всячески сопротивляясь движению, как будто включен стояночный тормоз;
  • прощупать пальцем тормозные диски всех колес, используя для этих целей воздухоотводные отверстия.

Горячий диск указывает на то, что заклинивает именно это колесо, после чего будет гораздо проще выявить и устранить неисправность.

Простой способ отбалансировать колесо дома — минимум вложений и времени

Почему греются тормозные диски

Нагрев не является неисправностью, если он происходит равномерно с двух сторон и температурное значение не выходит за допустимые нормы. В этой статье под словом “греются” будем подразумевать перегрев.

Большинство дисков делают из чугуна. Этот металл подходит для ежедневного использования – он недорогой и обладает хорошими фрикционными качествами. Но у него есть и недостатки: из-за частого торможения чугун сильно нагревается – вплоть до появления дыма. Колодки начинают плавиться и коробиться.

Чтобы снизить нагрев, а точнее – ускорить остывание, диски выпускают с пустотами внутри (вентилируемые). На характеристики это почти не влияет.

Для улучшения характеристик начали применять перфорацию и сплавы. Если заменить стандартные тормоза на перфорированные, они станут остывать быстрее.

По какой причине греются тормозные диски? Причина почти всегда – трение. В 99% случаев

Причем неважно, передние греются или задние, слева или справа. Обнаружив проблему, автолюбители обычно проверяет свободный ход колеса:

  • снимают автомобиль с ручника или передачи;
  • поддомкрачивают машину;
  • вращают колесо.

Если слышен шорох либо колесо вращается с усилием, проблема наверняка в тормозном суппорте, который не отпускает колодку (или колодки), даже когда педаль отпущена.

Часто ржавчина покрывает зеркало его цилиндра или наружные стенки тормозного поршня, что препятствует его свободному ходу. Также она может покрыть направляющие. Восстановление суппорта на СТО называют разработкой. Нужно поменять резиновые уплотнения – сделать это можно только при наличии ремкомплекта. Иногда приходится менять и поршень.

Еще одна причина, почему колесо вращается туго, а тормоза греются – износ ступичного подшипника (когда греется тормозной диск с одной стороны). Активно нагреваясь, он передает тепло на дисковые тормоза. Правда, в этом случае движение будет сопровождаться воем или гулом на определенных скоростях.

Ну а если в подвешенном состоянии колесо вращается свободно, а после поездки сильно обжигает пальцы? Это может происходить по ряду причин:

  • Сильная выработка или деформация дисков. При уменьшении их толщины быстрее происходит нагрев.
  • Установка новых некачественных колодок.
  • Замена тормозной жидкости на несоответствующую.
  • Большая выработка колодок.
  • Греются передние тормозные диски у автомобилей с задними барабанными тормозами – потому что на переднюю ось приходится большая нагрузка при торможении.
  • Чрезмерно агрессивная езда. При постоянных ускорениях и резких остановках тормоза не успевают остывать.
  • Расслоение внутренней поверхности тормозного шланга. Это препятствие для циркуляции тормозной жидкости – колодки не смогут нормально расходиться.
  • Воздух в контуре тормозной системы.

Передние тормозные диски

Причины:

  • износ;
  • подклинивающий суппорт;
  • низкое качество колодок;
  • агрессивная езда с задними барабанными тормозами;
  • установка колодок выполнена неточно.

С одной стороны

Типичные проблемы – заклинивающий суппорт или изношенный ступичный подшипник. Также причиной может быть криво установленная колодка.

После замены колодок

Если у вас не было такой проблемы, но она появилась после замены колодок, дело, скорее всего, в низком качестве последних либо в том, что вы их неправильно подобрали.

Причиной может быть неправильная прокачка. Дайте колодкам притереться (что произойдет за несколько сотен километров) – потом проблема исчезнет.

Если гремят тормоза

В тормозах данного типа имеются прижимные пружины или плавающие скобы.

Они отвечают за фиксацию колодок к корпусу суппорта. Причиной их поломки служит усталость металла или его плохое качество. В результате чего они теряют упругость и перестают прижимать колодки к корпусу. Из-за этого колодки гремят при малейших проездах неровностей и могут неравномерно соприкасаться с диском, что приведет к появлению на нем буртика или борозд. Также в этом случае могут греметь сами скобы.

Что нужно сделать, когда гремят прижимные скобы тормозов или колодки? Если нет возможности их заменить, то стоит попробовать их своими руками разжать плоскогубцами для предания им большей жесткости. Для этого их нужно вытащить из посадочных мест, разжать и вставить их на место, после чего они перестанут на некоторое время греметь.

Признаки неисправностей суппорта

О поломке составляющих суппорта и приближающемся их ремонте можно понять по некоторым признакам, которые возникают при торможении:

  • Машину тянет и уводит в сторону от прямого движения при торможении.
  • Чувствуется, что при торможении приходится прилагать большее усилие на педаль или, наоборот, меньшее.
  • Тормоза гремят или стучат при езде по неровностям или при остановке.
  • Подклинивают тормоза о чем расскажут возможные заносы.
  • Появление подтеков тормозной жидкости на колесе.
  • Отдача в педаль, выраженная в сильной пульсации при нажатии на тормоз.

При появлении данных признаков не стоит откладывать ремонт неисправных элементов суппорта. Нужно сперва разобраться, почему это произошло, и произвести ремонт незамедлительно. О признаках и причинах подробнее можно узнать в приложенных видео в конце статьи.

Как снять тормозной суппорт без направляющей скобы

Демонтаж суппортов на российских автомобилях проходит по стандартной схеме. Иномарки брать в расчет мы не будем ввиду разнообразия их конструкционных особенностей. Итак, логично, что эту процедуру лучше всего проводить с помощью подъемника, при его отсутствии сгодится и домкрат. Когда нужное колесо вывешено, пошаговые действия выглядят следующим образом.

 1. С помощью трубчатого гаечного ключа откручиваем болт крепления кронштейна магистрали, по которой подается тормозная жидкость. Чтобы снятая деталь не мешала в дальнейшем, ее желательно положить подальше от колеса.

 2. Выкрутить болт, удерживающий тормозной шланг. Обычно после этого начинает вытекать тормозная жидкость, что можно предотвратить. Для этих целей нужно иметь под рукой крепеж – обычно это болт соответствующего размера и резьбы.

 3. Снять тормозные колодки, что позволит работать в более комфортных условиях.

Осталось лишь открутить болты крепления тормозного суппорта и снять его.

Несколько важных моментов


Если после снятия направляющих суппортов вы заметили, что пальцы сильно износились, то ремонтировать их не имеет смысла, проще выполнить замену. Это будет и быстрее, и дешевле. Помните, что во время городской или агрессивной езды с частым торможением нужно покупать смазку, которая не изменяет свой состав и свойства с повышением температуры. Причиной этому является то, что диски могут нагреваться до 300 градусов по Цельсию и даже выше. Что касается непосредственно ремонта, то это довольно дорогостоящая процедура, которая далеко не всегда целесообразна. Однако если вы всё же на нее решились, то приобретите ремонтные направляющие пальцы и свёрла подходящего диаметра. Вся суть заключается в том, что купленный палец имеет диаметр 10 мм при стандартном 9,5 миллиметров. Он растачивается, смазывается и устанавливается обратно на место.

Неисправен поршень (цилиндр)

Плохое качество тормозной жидкости, возникновение ржавчины на поверхности при разрыве пыльника хотя бы одного поршня (цилиндра) или в результате длительного простоя машины влекут за собой его частичное заклинивание.

Это изначально будет слышно при задержке его срабатывания, когда колодки начнут стучать о диск. Для того чтобы своими руками сделать ремонт в данном случае необходимо разобрать суппорт и вытащить ржавый поршень, делать это нужно, после того как будут откручены направляющие и снят пыльник и стопорное кольцо.

Если цилиндр еще хоть слегка ходит, то выдавить его можно с помощью компрессора, вставив шланг в отверстие для подачи тормозной жидкости. Также это можно сделать, предварительно не отсоединяя корпуса от системы тормозов просто нужно нажать на педаль, после чего созданное давление выдавит цилиндр из его посадочного места. Если же он намертво заклинил, то превентивной мерой может стать отмачивание его в бензине и другой аналогичной жидкости.

Стоит учитывать, что поршень заднего суппорта не вынимается, а просто выкручивается по резьбе круглогубцами или аналогичным инструментом. После этого нужно вымыть посадочное гнездо цилиндра и зачистить его от грязи и ржавчины. Также стоит поступить и с самим поршнем (цилиндром). Далее нужно вставить цилиндр на место. Нелишним будет при сборке заменить его пыльник новым. Об этом более обстоятельно можно посмотреть в приложенном видео.

Демонтаж суппорта на ВАЗ-2110 своими руками

Весьма простая конструкция изделия и тривиальность процесса его демонтажа позволяет производить ремонт и обслуживание даже начинающему автомобилисту. Если вы будете внимательно следовать нижеизложенным рекомендациям — у вас едва ли возникнут трудности на любом из этапов процесса. Вы сэкономите приличные деньги, затраченные на поездку в СТО, и немалое количество времени, ведь сроки обслуживания соизмеримы со временем, необходимым для поездки в мастерскую.

Демонтаж ВАЗ суппорта

Последовательность демонтажа изделия следующая:

  1. Первым делом стоит приподнять машину домкратом и снять колесо. Для подстраховки далее его можно положить под днище авто в случае выхода из строя домкрата;
  1. На ВАЗ 2112 суппорт крепится к кронштейну при помощи двух болтов М17, которые вам следует открутить. Чтобы сорвать болты, возможно, понадобится проникающая смазка;
  1. Если необходимо заменить суппорт ВАЗ либо провести комплексный его ремонт — откручиваете изделие от тормозного шланга. Наконечник шланга закупориваете и можно приступить к дальнейшей разборке изделия.

Проверка суппорта и его восстановление

Суппорт устанавливается на передние и на задние тормоза. Его проверка и восстановление могут осуществляться самостоятельно, но, при отсутствии необходимых практических навыков и теоретических знаний, лучше всего обратиться к профессиональным специалистам. Рассмотрим на теории способ проверки и восстановления суппорта на ВАЗ 2110, цена которого является одной из самых низких на рынке.

Основная задача сводится к правильной разборке суппорта, его очистке от остатков старой смазки, нанесению нового специального состава и проверке целостности резиновых уплотнителей. Сперва требуется получить свободный доступ к переднему тормозному механизму, который располагается прямо за колесом. Для этих целей устанавливается подпорки, которые помогают легко и быстро снять колесо.

После этого приступают к процессу замены тормозных колодок на переднем суппорте ВАЗ 2110. Для этого необходимо демонтировать при помощи отвёртки нижний болт, отвечающий за крепление суппорта, корпус которого легко откинется вверх. При замене старых тормозных колодок следует запомнить их местоположение, так как установка новых деталей должна проводиться именно в этом же месте.

Если корпус суппорта ВАЗ 2110 был откинут вверх, а тормозные колодки были извлечены, то можно переходить к следующему этапу. В его процессе потребуется открутить верхний болт, отвечающий за крепление суппорта. Стоит отметить, что магистраль и тормозная жидкость должны оставаться соединёнными.

Далее происходит откручивание болтов, которые служат для соединения кулака и скобы суппорта. Убрав болты, можно извлечь скобу (вместе с фиксаторами тормозных колодок и направляющими). В дальнейшем из корпуса суппорта извлекается поршень. Сделать это самостоятельно бывает достаточно сложно, поэтому можно воспользоваться услугами профессиональных автомастеров, работающих на станциях технического обслуживания.

Если же было решено проводить проверку и восстановления суппорта ВАЗ 2110 самостоятельно от начала и до конца, то можно попытаться провести следующие действия:

  • удобно расположить корпус суппорта, не отсоединяя его от тормозной магистрали.
  • нажать на педаль тормоза и отпустить её только тогда, когда нагнетаемым давлением из цилиндра будет выдавлен поршень.

Не стоит пугаться, если из цилиндра вдруг будет течь жидкость, так как это вполне нормально для извлечения поршня указанным выше способом. Далее необходимо прервать соединение тормозной магистрали, а также закупорить её (для предотвращения дальнейшего вытекания жидкости). После установления так называемой «закупорки» процесс разбора суппорта «десятки» можно считать успешно завершённым.

Стоит учитывать тот факт, что вышеописанные действия не охватывают замену и обратную сборку тормозной системы. Но, исходя их сложности описания первоначального этапа, можно понять о том, насколько сложной деталью является суппорт.

Ревизия суппортов

В 40 процентах случаев гремит передний суппорт из-за сухой смазки. Многие автовладельцы не знают о том, что данная деталь нуждается в периодическом обслуживании. Как часто его выполнять? Специалисты дают ответ – смазка производится при каждой замене колодок. Ресурс последних может составлять от 20 до 60 тысяч километров, в зависимости от места расположения (передние или задние), а также манеры езды водителя.

Как произвести ревизию? Для начала нужно найти качественную смазку. Она должна быть специализированной – именно для направляющих. Отзывы не рекомендуют использовать смазку для ступиц, а также медные и керамические аналоги. Они быстро высыхают и не подходят для эксплуатации в данном месте. Популярный производитель специализированной смазки для суппортов – «Ликви Моли». Обычно такой продукт продается в вакуумных пакетиках. Одного хватает на две направляющие. Смазка не теряет своих свойств при температуре до 200 градусов Цельсия.


После покупки материала можно приступать к работе. Итак, сперва при помощи баллонного ключа срываем колесные болты. Далее устанавливаем домкрат и поднимаем часть кузова вверх. Снимаем колесо полностью и переходим к самим суппортам. С обратной его стороны имеются два болта «на 14».


Их мы откручиваем при помощи головки или накидного ключа. Также осматриваем состояние пыльников. Если они повреждены, то новая смазка не поможет решить проблему. Ее закладывают только при условии герметичных пыльников направляющих суппорта. Предварительно следует очистить посадочное место и направляющий палец. Далее выдавливаем смазку из пакетика на поверхность. Затем элемент собирается в обратной последовательности.

Обратите внимание! Если пыльник поршня поврежден, его нужно срочно заменить. Иначе греметь задние суппорта и передние будут постоянно

Такую же работу нужно сделать и на соседнем тормозном механизме. Дабы не бегать в магазин при обнаружении поврежденного пыльника, рекомендуется заранее приобрести ремонтный комплект (в крайнем случае он останется «про запас»).

Виды неисправностей

Тормозная система в автомобилях устроена примерно одинаково. Поэтому с уверенностью можно сказать, что чаще всего подвержены поломкам в тормозной системе:

  • диски — со временем они изнашиваются и стираются;
  • шланги — хрупкие элементы системы тормозов. Разгерметизация шлангов происходит часто и регулярно — это зависит от аккуратности использования тормозов;
  • тормозная жидкость — напрямую связана с работой тормозной системы. В результате эксплуатации появляется вода, продукты распада, прочие частицы;
  • суппорты — несмотря на то, что это одни из самых долговечных элементов системы, некоторые ее части довольно быстро и часто выходят из строя.
  • Тем не менее, несмотря на кажущуюся сложность, при незначительных поломках автомобилист может самостоятельно устранить или хотя бы диагностировать неполадки.

Ремонт суппортов

  1. Корпус, в котором крепится поршень (цилиндр).
  2. Перепускной клапан.
  3. Уплотнительное кольцо.
  4. Поршень (цилиндр).
  5. Пыльник цилиндра.
  6. Стопорное кольцо.
  7. Корпус.
  8. Прижимная планка.
  9. Колодки.
  10. Пыльник направляющей.
  11. Направляющие.
  12. 14. Болт крепления.
  13. Тормозной шланг.

Для ремонта суппортов нам понадобятся следующие материалы:

  • Смазка для поршня суппорта
  • Смазка для направляющих суппорта
  • Смазка для направляющих колодок
  • Очиститель тормозов или любое очищающее средство

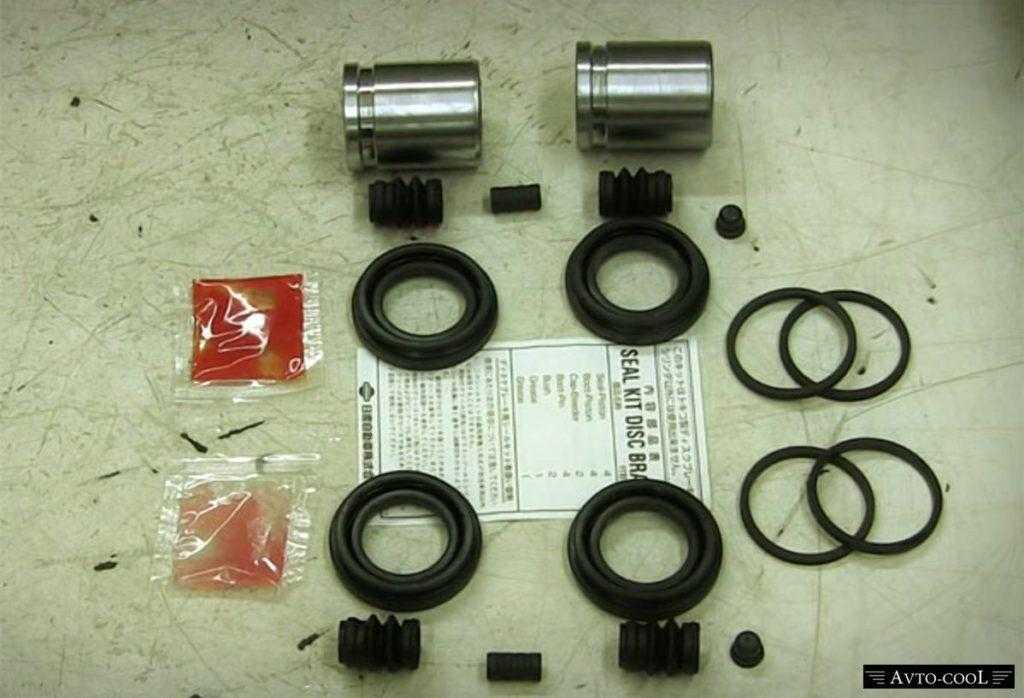

  • Ремонтный комплект для тормозного суппорта
  • Медные уплотнительные кольца тормозного шланга. Если новых не нашли, а старые не сильно обжаты, то можно пройтись по ним напильником и сточить выступы. Но лучше, конечно, иметь в запасе новые.
  • Если окажется, что поршень или направляющие Вашего суппорта имеют большие раковины и очаги коррозии, то Вам необходимо будет приобрести ещё и их.
  • Возможно тормозная жидкость для доливки

В комплекте имеется два пыльника направляющих, пыльник поршня, манжета и колпачок на прокачной штуцер.

Для ремонта суппорта своими руками нам понадобятся следующие инструменты:

  • щётка по металлу
  • медицинский шприц
  • накидные гаечные ключи. В моём случае на 10 и 12 мм
  • чистая ветошь
  • хорошая отвёртка или небольшая монтажка
  • два небольших пакета
  • мягкая проволока
  • желательно помощника. Для работы он нам не нужен, а вот почистить тарань чистыми руками и поднести пиво в нужный момент пригодится в самый раз. Так же в самом конце он поможет пару раз нажать педаль тормоза для прокачки тормозов, чтобы убедиться в отсутствии воздуха в системе.

Причины заклинивания тормозов

В тормозной системе существует несколько элементов, которые приводят к частичному или полному клину и в первую очередь это направляющие суппортов, которые владельцы забывают смазывать при замене комплекта колодок или смазывают не тем, чем следует. В итоге «направляшки» ржавеют или коксуются и мешают Вам перемещаться в пространстве.

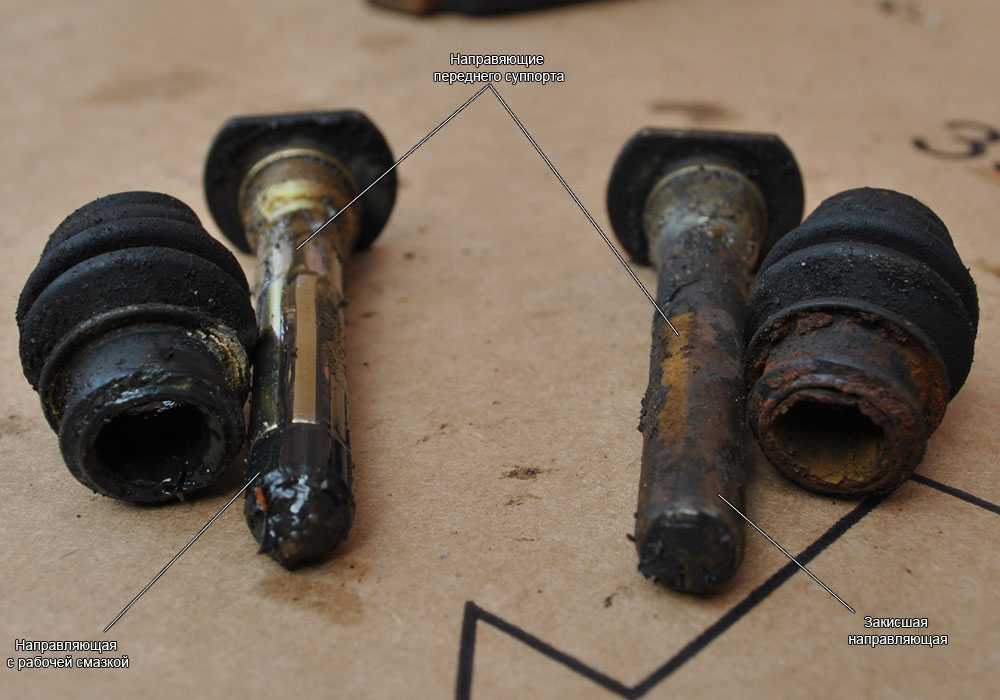

Закисшие направляющие суппортов чаще всего приводят к клину

Чуть реже в статистике заклинивания фигурируют поршни суппорта. Они тоже попали в зону личной неприязни коррозии, но иногда причиной проблем становится банальный износ, из-за которого поршень теряет соосность с посадочным местом в суппорте и его клинит на одном месте. В прочем, то же самое и по тем же причинам иногда случается и с главным тормозным цилиндром, правда происходит такое гораздо реже. Да и владелец узнаёт о случившемся сразу и, скорее всего, запоминает это на всю жизнь.

Поршни суппорта тоже не вечные

Колодки ручного тормоза тоже порой «грешат» в зимнюю пору. И это ладно, если задние колеса просто к ним примерзнут и через какое-то время «отклеятся», ведь бывают случаи, когда фрикционы срывает с посадочных и мест и тормоза, что? Правильно – клинит.

Неравномерный износ – один из признаков подклинивания тормозов

Неисправность направляющих

Основной проблемой, при несрабатывании тормоза, может стать заклинивание и закисание направляющих суппорта.

Ремонт данной неисправности своими руками не составит трудности. Кстати, в этом случае нет разницы при разборке как переднего, так и заднего суппорта. Для этого необходимо открутить и вытащить обе направляющие. Очистить их от грязи или некачественной смазки, снять и заменить порванные пыльники новыми, предварительно забив их специальной смазкой для суппортов.

Затем одеть их на место, вставить и закрутить направляющие обратно. После чего следует попробовать, как свободно перемещается по ним прижимная планка. Визуально это можно посмотреть в приложенном видео в конце статьи.

Не следует забывать о корпусе данного элемента тормозов. При обнаружении на нем значительной ржавчины, вмятин, мест прогиба или других механических повреждений следует заменить его полностью.

В случае если ремонт пришлось делать на снятом суппорте, то после установки его на место следует прокачать систему тормозов.

Опубликовано 28 Августа 2016

Ремонт переднего суппорта. Ремонт суппорта своими руками

Подскажите пожалуйста, поршень очень хорошо сел и не выдавливается и не вдавливается. машина форд орион 1991 года как достать его оттуда? Заранее спасибо

как поменять полностью тормозную жидкость в ауди а4 2007 года,? с механической коробкой , т.к сцепление тоже на тормозухе завязано, никак не могу найти информацию

Смазать поршень ВДшкой ? я не чего не пропустил ? а как же специальные термостойкие смазки ?

Ну вы мастер! Попшикать вд. Для суппортов есть специальная монтажная смазка. Людей убиваете таким ремонтом тормозов.

пыльник старый как говно мамонта. в хозяина кинул бы этот суппорт. кроильщик

А от wd40 резинки не разбухнут?

Интересно, для чего на манжете нанесены цветные метки?

Ставлю минус — не увидел, каким макаром почистили рабочие поверхности поршня и суппорта?

Абсолютно так же, ремкомплект можно взять тут — суппорт-туарег.рф

Все это лажа я один супорт так сделал и пожалел потому что супорт снимать надо. И соответственно потом придется прокачивать систему. На втором супорте я взял ключ от балгарки для затягивания диска, он отлично подходит в каемки поршня и вдавил его на месте.

мужик ты молодец, не обращай внимания на некоторые негативные комменты

Друзья ответьте пожалуйста чем смазать поршень под Пыльником как называется смазка. спасибо за ответ..

Неисправность направляющих

Основной проблемой, при несрабатывании тормоза, может стать заклинивание и закисание направляющих суппорта.

Ремонт данной неисправности своими руками не составит трудности. Кстати, в этом случае нет разницы при разборке как переднего, так и заднего суппорта. Для этого необходимо открутить и вытащить обе направляющие. Очистить их от грязи или некачественной смазки, снять и заменить порванные пыльники новыми, предварительно забив их специальной смазкой для суппортов.

Затем одеть их на место, вставить и закрутить направляющие обратно. После чего следует попробовать, как свободно перемещается по ним прижимная планка. Визуально это можно посмотреть в приложенном видео в конце статьи.

Не следует забывать о корпусе данного элемента тормозов. При обнаружении на нем значительной ржавчины, вмятин, мест прогиба или других механических повреждений следует заменить его полностью.

В случае если ремонт пришлось делать на снятом суппорте, то после установки его на место следует прокачать систему тормозов.

Немного общей информации

Тормозной суппорт – основной компонент тормозной системы любого автомобиля. Когда водитель нажимает на педаль тормоза, усилие передается на суппорт, который прижимает тормозные колодки к диску. В результате этого в системе выделяется большое количество тепла, которое отводится тормозной жидкостью. Если во время торможения автомобиль уводит в сторону или же вы заметили неравномерный износ колодок, то это говорит о наличии неисправности.

Если речь идет о менее нагруженной оси – задней, то в этом случае проблему зачастую удается исправить с помощью ремкомплекта заднего тормозного суппорта. В зависимости от марки автомобиля могут использоваться различные конструкции. Сегодня популярностью пользуются суппорты с фиксированной конструкцией, а также плавающей скобой.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
