Ремонт распределительного вала автомобиля

Демонтаж распредвала ВАЗ 2106

Для проведения ремонтных работ или замены распределительного вала на «шестёрке» нужно подготовить следующие инструменты:

  • головки на 17 и 13 мм;
  • трещоточную рукоятку;
  • вороток;
  • удлинитель;
  • рожковый или накидной ключ на 13 мм.

Демонтаж узла проводим в такой последовательности:

  1. Снимаем крышку клапанов с ГБЦ.

Когда я провожу ремонтные работы с распредвалом после того, как он будет снят с ГБЦ, головку накрываю чистой ветошью и прижимаю её, например, инструментом. Это предотвращает попадание различного мусора как в каналы смазки, так и на поверхность рокеров. Особенно актуальна защита открытой части двигателя при ремонте под открытым небом, поскольку ветром может нанести немало пыли и мусора, с чем я неоднократно сталкивался. Новый вал перед установкой в корпус также протираю чистой тряпочкой.

Ремонт распредвала

Обычно распределительный вал в двигателе автомобиля может служить весь срок службы автомобиля. Это означает, что распредвал может прослужить примерно 200 000-300 000 километров пробега автомобиля (именно такой средний срок службы устанавливают сегодня для большинства автомобилей многие автопроизводители). Тем не менее существуют случаи, когда распредвал выходит из строя намного раньше. Например, при заводском браке распредвала. Или же когда автовладелец использовал автомобиль в экстремальных условиях или часто ездил на высоких оборотах (как говорится, постоянно «винтил» свою машину).

Естественно, при появлении дефекта распредвала требуется его восстановительный ремонт или покупка нового компонента. Кстати, в прошлом восстановительный ремонт был популярным средством. Ведь помимо некоторой экономии денежных средств ремонт распредвала в некоторых автомобилях давал небольшой прирост мощности. Дело в том, что в свое время было модно растачивать распределительные валы, проводя их шлифовку и т. п. Сегодня же расточка и ремонт распредвала менее популярны.

Для чего необходимо правильно выставить метки

Для правильной работы газораспределительного механизма автомобиля необходимо, чтобы закрытие и открытие клапанов происходило в строго определённой последовательности. Малейшая неточность работы распредвала и коленвала приводит к тому, что процесс газообмена в цилиндрах нарушается, и двигатель перестаёт работать в правильном режиме.

Ремень ГРМ – это резинотехническая деталь, которая в процессе эксплуатации может изнашиваться, растрескиваться, рваться и т. д. Поэтому необходимо производить своевременную замену элемента.

В процессе установки нового следует правильно выставить метки. Это необходимо для того, чтобы с первых секунд запуска двигатель работал корректно. При неправильной установке могут возникнуть серьёзные проблемы, вплоть до поломки двигателя.

Замена распредвала — порядок действий

ГлавнаяТюнингУстановка распределительных валов самостоятельно

Распределительный вал является частью системы газораспределительного механизма любого двигателя. Задачей распредвала является синхронизация рабочих тактов ДВС (упорядоченное открытие и закрытие клапанов для впуска горючей смеси и выпуска отработавших газов). От него зависит работа двигателя и исправность многих запчастей автомобиля.

Распределительный вал может размещаться как сверху, так и снизу. На некоторых двигателях устанавливается два распредвала.

Вращение распредвала происходит путем передачи крутящего момента от коленчатого вала посредством цепной или ременной передачи. При этом угловое смещение распредвала прямо пропорционально зависит от углового смещения коленвала. Соответствие угловых смещений влияет на работу двигателя – если они не будут соответствовать друг другу, то порядок работы цилиндров будет нарушен, и как результат, ДВС не будет работать.

Датчик положения распредвала

Датчик распределительного вала определяет текущее положение распредвала. В зависимости от показаний датчика коленвала и датчика распредвала блок управления двигателем решает, как делать впрыск топлива и как управлять детонацией силового агрегата.

Датчики распредвала довольно-таки часто выходят из строя. Как правило, при неисправностях датчика начинают плавать обороты двигателя на холостом ходу. Также на приборной панели автомобиля появляется значок «Чек двигателя», а в памяти компьютера записывается код ошибки блока управления двигателем, по которой при диагностике можно расшифровать причину появления индикации «Чек двигателя».

Замена датчика распредвала относительно несложная. Обычно для этого не нужно даже снимать клапанную крышку двигателя. Но все, конечно, зависит от конструкции двигателя, от марки и модели. В среднем для того чтобы заменить датчик распределительного вала, необходимо от 30 минут до 2 часов времени. Сам датчик стоит ориентировочно от 2000 до 6000 рублей. Но стоимость, безусловно, зависит от автомобиля. Сами понимаете, что датчик распредвала на премиальных авто может обойтись в круглую сумму.

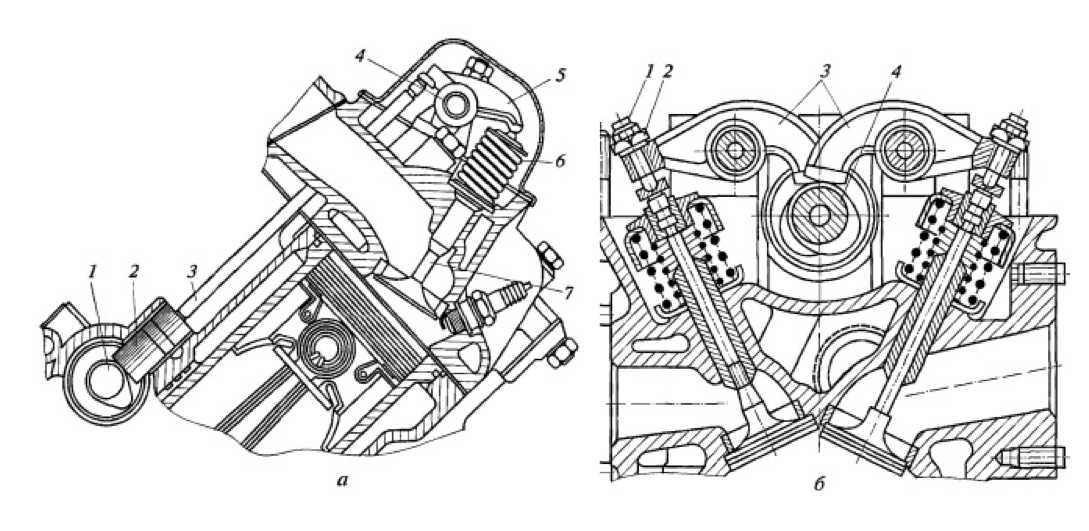

Расположение распредвала в двигателе

Существует два вида двигателей внутреннего сгорания: двигатели с верхним расположением распредвала и с нижним. До 1950-х годов двигатели автомобилей в основном были нижнеклапанными. Распределительный вал располагался в нижней части двигателя, клапаны устанавливались тарелками вверх. Такие двигатели были более дешевыми в производстве, но и менее производительными. Затем от такой схемы отказались и пришли ко всем нам привычной головке цилиндров с установленным в ней распредвалом и клапанами, открывающимися вниз. Однако, на некоторых современных двигателях до сих пор действуют нижневальные системы с верхним расположением клапанов.

Нижневальный двигатель отличается тем, что в нем дополнительно устанавливаются штанги, компенсирующие расстояние от кулачков распредвала до толкателей клапанов в головках цилиндров.

Более ранние модели двигателей имеют один распредвал, на котором расположены кулачки для открытия/закрытия клапанов на впуск и на выпуск. На современные производительные двигатели устанавливаются отдельно впускной и выпускной распредвал.

Конструкция распределительного вала

Существуют различные материалы, из которых изготавливаются распределительные валы. В основном в автопромышленности прижились кованые кулачковые валы. Но также есть и литые распредвалы, которые еще называют «полые литые валы». В том числе есть еще новые распредвалы, которые только начали появляться в автомире. Речь идет о трубчатых валах из трубчатой стали.

Эти новые валы могут сэкономить около 40 процентов энергии.

Как и все части автомобиля, инженеры при проектировании распредвала стараются сделать его как можно легче без ущерба качеству и надежности. Это касается и всех других движущихся компонентов двигателя и других частей машины. Уменьшение движущихся масс в двигателе оказывает гораздо большее влияние на общую эффективность силового агрегата транспортного средства, чем, например, снижение веса других компонентов авто.

Руководство по замене

Работа по снятию коленвала на ВАЗ 2106 несколько трудоемкая, но по силам и водителю с небольшим опытом. Для работы нам не понадобится особое оборудование или особый инструментарий.

  • набор головок;
  • трещотка;
  • вороток;
  • удлинитель;
  • набор ключей;
  • ветошь.

Последовательность действий

Чтобы добраться до коленвала, сначала нужно демонтировать воздушный фильтр с корпусом.
Далее отсоединяем трос подсоса.
Привода газовой заслонки.
Хорошенько чистим и моем крышку клапанов. Обычно на ней скапливается пыль и грязь, в противном случае они могут попасть внутрь мотора.
Теперь нужно открутить все гайки и снять крышку клапанов. Специалисты рекомендуют, снимая клапанную крышку обязательно производить замену прокладки. При покупке покупайте резино-корковую, так как она намного лучше резиновой удерживает масло.
Сняв крышку, получаем доступ к распредвалу, в большинстве случаев он очень загрязнен.
Теперь нужно ослабить крепеж звездочки распределительного вала

Чтобы мотор не провернулся, вставьте отвертку меж звездой и цепью.
Важно! Обязательно проведите совмещение метки на коленчатом вале и звездочке распределительного вала. Нужно стремиться сделать так, чтобы отметка на шкиве коленчатого вала должна быть против длинной отметки, а отметка на звездочке распределительного вала против выступа на постели распределительного.
После совмещения, переходим к снятию натяжителя цепи.
Ключом откручиваем гайки.
Убираем натяжитель.
Снимаем звезду, которая находится на направляющем штифту.
Открутив болт, закрепляющий звездочку, снимаем звездочку

Здесь может понадобиться молоток.
Привязываем ее к цепи.
Теперь нужно открутить гайки, закрепляющие коленвал и снимаем его.
Кстати будет заметить что, если произошло выворачивание шпильки с гайкой, то назад она вворачивается специальным шпильковыворачивателем.
Далее осматриваем распредвал, в случае необходимости меняем.
Зажимается вал согласно схеме. Порядок затяжки нужно соблюдать обязательно. Также важен и момент затяжки. На автомобиле ВАЗ 2106 момент затяжки равен 18,3 Н/м.
При сборке обязательно проверьте, насколько правильно совмещены метки. В случае если они сбились, то их нужно выставить правильно.
В конце отрегулируйте натяжку цепи и клапанов.

4.5.4 Снятие и установка распределительных валов / Opel Corsa

Снятие и установка распределительных валов

Снятие

Двигатели 1.4 и 1.6 л

Снимите зубчатый ремень (см. Раздел Снятие и установка ремня привода ГРМ (двигатели 1.4 и 1.6 л)) .
Снимите зубчатые колеса распределительных валов (см. Раздел Снятие и установка зубчатых колес коленчатого и распределительных валов и промежуточных роликов (двигатели 1.4 и 1.6 л)) .
Сначала снимите следующие крышки подшипников: 1, 3 и 5 впускного распределительного вала, а также 6, 8 и 10 выпускного распределительного вала. Все болты крепления указанных крышек ослабьте крест-накрест сначала на пол-оборота, затем на один оборот и затем выверните полностью

Снимите крышки подшипников.
Нумерация крышек подшипников распределительных валов

Затем аналогичным образом выверните болты крепления крышек 2 и 4, а также 7 и 9.
Снимите распределительный вал, равномерно вынимая его из подшипников.
Осторожно выньте оба сальника из мест их посадки.

Двигатели 1.0 и 1.2 л

Компоненты привода ГРМ представлены на сопроводительной иллюстрации.

Компоненты привода ГРМ

Натяжение цепи обеспечивается подпружиненным гидравлическим натяжителем, не требующим обслуживания. Рассматриваемую приводную цепь нельзя разъединять и применять для ее соединения замки.

Снимите крышку корпуса ГРМ (см. Раздел Снятие и установка крышки газораспределительного механизма) и крышку привода ГРМ (см

Раздел Снятие и установка головки цилиндров).
Сначала отдайте на четверть оборота, а затем на один оборот болты крепления крышек подшипников 2 и 8 впускного распределительного вала, а затем крышек подшипников 1 и 7 выпускного распределительного вала, после чего полностью выверните болты.
Нумерация крышек подшипников распределительных валов

При снятии крышек подшипников обратите внимание на обозначение. Не перепутайте их при установке.

Затем аналогичным образом выверните болты крепления крышек подшипников 4 и 6 и соответственно 3 и 5

Равномерно выньте распределительные валы из подшипников.

Проверка

  1. Внимательно изучите состояние подшипниковых шеек и кулачков распределительного вала. В случае выявления задиров или царапин замените вал. Проверьте также состояние рабочих поверхностей подшипников скольжения в опорах корпуса газораспределительного механизма, в случае выявления не подлежащих устранению дефектов придется заменить головку цилиндров.
  2. Поочередно укладывая распределительные валы в призмы, при помощи циферблатного измерителя плунжерного типа определите величину их радиального биения (по подшипниковым шейкам). При выходе результатов измерений за пределы допустимого диапазона (см. Спецификации в Главе Двигатели) распределительный вал подлежит замене.

Установка

Двигатели 1.4 и 1.6 л

Смажьте тонким слоем смазки MoS2 трущиеся поверхности гидравлических толкателей клапанов.
Смажьте уплотнительные поверхности наружных крышек подшипников распределительных валов (со стороны зубчатого ремня) на головке цилиндров герметиком, например, OPEL 15 04 201.
Осторожно установите распределительный вал.
Затяните попеременно крест-накрест за несколько приемов болты крепления крышек подшипников 2 и 4 впускных распределительных валов, а также крышек подшипников 7 и 9 выпускных распределительных валов.

Маркировка крышек подшипников распределительных валов должна совпадать с маркировкой на головке цилиндров.

Аналогичным образом установите крышки подшипников 1, 3 и 5, а также 6, 8 и 10.
Затяните болты крепления крышек подшипников распределительных валов по спирали, как показано на сопроводительной иллюстрации, с усилием 8 Нм.

Порядок затягивания крышек подшипников распределительных валов

Установите сальники валов с помощью соответствующего инструмента. Предварительно смажьте рабочую кромку сальников чистым двигательным маслом.
Установите зубчатые колеса распределительных валов (см

Раздел Снятие и установка зубчатых колес коленчатого и распределительных валов и промежуточных роликов (двигатели 1.4 и 1.6 л)) .
Установите зубчатый ремень(см. Раздел Снятие и установка ремня привода ГРМ (двигатели 1.4 и 1.6 л)) .

Двигатели 1.0 и 1.2 л

  1. Сначала попеременно, в несколько подходов вверните болты крепления крышек подшипников 4 и 6, затем 3 и 4. Болты не затягивайте.
  2. Затем аналогичным образом вверните болты крепления крышек подшипников 2 и 8, затем 1 и 7.
  3. Затяните болты крепления крышек подшипников распределительных валов по спирали изнутри наружу с усилием 8 Нм.

Порядок затягивания крышек подшипников распределительных валов

Замена ремня ГРМ Opel Corsa B 1.4

\

Opel Corsa — Замена прокладки клапанной крышки на примере двигателя Z14XEP Twinport

Перескок цепи G4NA, как избежать.

Опель. Замена цепи грм Z14XEP

Установка вала ГРМ

Чтобы установить новый распределительный вал, нужно выполнить все те же действия, что и при его снятии, но только в обратной последовательности. Не забудьте о том, чтобы смазать кулачки, опоры и шейки моторным маслом.

И еще одно правило: момент затяжки должен быть от 18,3 до 22,6 Нм.

А вот с установкой на место шестерни вала и клапанной крышки нужно немного подождать. Ведь предварительно необходимо правильно выставить момент зажигания.

Также будет очень полезным и видео, в котором очень подробно показана работа с метками на «Классике» и процесс установки нового вала.

Неисправность: Вкладыши подшипников и впускной распределительный вал

 Значительные следы износа на вкладышах подшипников распределительного вала: если поверхности подшипников распределительного вала повреждены, то достаточно заменить вкладыши.

Распределительный вал, как правило, имеет подшипники, в корпусах которых есть небольшие отверстия. Эти отверстия соединены с масляным контуром двигателя, благодаря чему между рабочими поверхностями распределительного вала и вкладышами подшипников есть постоянная смазочная пленка, которая уменьшает трение между этими компонентами. Однако некоторые двигатели спроектированы так, что распредвалы работают без вкладышей подшипников.

В таких моторах при отсутствии подачи масла или чрезмерного напряжения двигателя (например, при больших скоростях) начинается ускоренный износ распредвала. Также в таких моторах при большой нагрузке на двигатель кулачки, постоянно вынужденные прижимать клапаны сопротивляясь силы прижимной пружины), при недостаточной смазки могут изменять время вывода клапанов. Из-за того что клапаны открываются и закрываются в неподходящее время, они больше не достигают своего максимально предусмотренного хода.

В итоге это отражается на плавности хода и мощности, которая падает. Также подобную проблему несвоевременного открытия и закрытия клапанов можно заметить по работе двигателя на холостых оборотах. К сожалению, неправильная работа клапанов двигателя может привести к его повреждению.

Распространенные проблемы распредвала и способы их устранения

1. Мелкие дефекты на шейках опоры в виде царапин и задир.

Возможные причины возникновения:

— Низкий уровень масла или его некачественный состав. Другой причиной может быть слишком малое давление масла.

— Перегрев двигателя может вызвать разжижжение масло. В итоге, оно теряет свои смазывающие свойства, и распределительный вал быстрее изнашивается.

— Естественный износ. Появляется после значительного пробега двигателя.

Все это устраняется либо шлифовкой шеек и установкой новых вкладышей более толстого размера. Все клапана и каналы зачищаются и промываются, масляный насос, и система охлаждения при необходимости тоже ремонтируются.

2. Износ кулачков рабочей части распределительного вала.

Имеет все те же причины, но может быть вызван, также и при неправильном зазоре клапанов, различных дефектах толкателей и не корректной установкой фаз газораспределения.

В обязательном порядке происходит шлифовка и подгонка всех изношенных частей, их регулировка и проверка систем охлаждения и смазки.

 3. Прогиб и прочие изменения формы.

Причины прогиба, чаще всего, заключаются в естественном износе распределительного вала и игнорировании любых неисправностей всего механизма. Диагностика выполняется при помощи специального теста и в случае отклонения, составляющего более 0,05 миллиметров, распредвал подлежит только замене. Замене распредвал может подлежать и в случае появлении трещин.

Как видно, все причины, по которым распределительный вал приходит в негодность, зависят от водителя. Масло, охлаждающую жидкость, прокладки и уплотнители, а также все системы работоспособности двигателя.

Функция распределительного вала

Распределительный вал в четырехтактном двигателе обеспечивает открытие и закрытие клапанов в головке цилиндров и, таким образом, контролирует газообмен в двигателе. Для этого на распредвале есть кулачки (как правило, их количество соответствует количеству клапанов в двигателе), которые преобразуют вращательное движение распределительного вала в движение хода клапанов. Если кулачок распредвала выдвигает клапан вниз (через толкатель или коромысло), открывается вход или выпуск в головке блока цилиндров двигателя.

Затем клапан закрывается. Его задвигает назад пружина клапана.

Распределительный вал приводится в движение коленчатым валом. Распредвал вращается с половинной скоростью коленвала. Соединяются коленвал и распредвал обычно через зубчатый ремень или цепь ГРМ (в более старых автомобилях соединение шло через зубчатый редуктор).

В линейных двигателях (плоские силовые агрегаты) может быть установлено максимум два распределительных вала. В V- и W-образных двигателях могут вращаться до четырех распредвалов в головках блока цилиндров.

Диагностика неисправностей распредвала

Ремонт распределительного вала можно производить самостоятельно, за исключением определенных случаев, когда может понадобиться применение специального оборудования. Неисправности распредвала являются серьезными и очень сильно влияют на мощность двигателя.

Оценка состояния распредвала производится только при снятии головки блока цилиндров. Алгоритм действий, примерно, такой же, как и при замене прокладки ГБЦ.

Внешний осмотр сводится к проверке сальников распредвала. Они должны быть в исправном состоянии, то есть, на них не должно быть каких либо дефектов: трещин, заусенцев и отверстий. Кроме того, проверке также подлежат постель и сам распределительный вал.

Что такое распредвал

Как выглядит распредвал.

Распределительный вал представляет собой стержень, на котором располагается несколько так называемых кулачков. Это детали неправильной формы, вращающиеся на оси вала. Они соответствуют количеству впускных клапанов цилиндров и располагаются точно напротив них. Комплект кулачков подобран так, что вращение гарантирует стабильное и равномерное сжигание топлива в цилиндрах. А работа всего распредвала чётко синхронизирована с другими механизмами двигателя.

По обеим сторонам от кулачков на вал надеты опорные шейки, удерживающие его в подшипниках. Одним из важнейших узлов вала являются масляные каналы. От их состояния зависит физический износ деталей, мощностные характеристики мотора и стабильность его работы. Для подвода масла в оси распредвала сделано сквозное отверстие с выводами к опорным подшипникам и кулачкам.

Как выполняется замена распределительного вала двигателя?

Чтобы заменить распределительный вал, необходимо снять головку блока цилиндров. В первую очередь, сливают моторное масло и охлаждающую жидкость, с головки блока снимают крышку и все компоненты, которые мешают демонтажу. После этого, снимается крышка газораспределительного механизма и ремень ГРМ.

В двигателях классической компоновки необходимо снять цепь, которая приводит в движение газораспределительный механизм. Цепь используется вместо ремня ГРМ и имеет свои особенности демонтажа.

Как только ГБЦ будет освобождена от остальных механизмов, открутите болты крепления и снимите головку. После этого можно демонтировать распределительный вал и устанавливать на его место новый узел.

Как только монтаж нового распредвала будет завершен, проведите сборку узлов в обратной последовательности. Не забудьте провести регулировку клапанного зазора, угла опережения зажигания, залить масло и охлаждающую жидкость.

На этом ремонт и замена распредвала завершена. Как видите, данную процедуру можно произвести самостоятельно при наличии специальных инструментов и первоначальных навыков пользования ими. Однако, если вы не уверены в собственных силах, рекомендуется поручить эту работу сотрудникам в сфере обслуживания автомобилей. Удачи на дорогах!

Источник

Методика реставрации распределительного вала двигателя.

Распределительный вал — одна из важнейших деталей двигателя, которая имеет сложную конструктивную конфигурацию и соответственно не дешевую стоимость как запасная часть. При выходе распредвала из строя, целесообразно провести оценку его состояния и определить степень возможности восстановления.

Сразу необходимо отметить невозможность ремонта вала в условиях гаража. Все работы по реставрации данной детали проводятся на специализированных СТО. Немаловажным является тот аспект, что ремонт распредвала обязательно сопровождается восстановлением его постели, поэтому стоит захватить с собой и головку блока цилиндров.

Так что же такое реставрация распределительного вала двигателя?

Главными нарушениями работы распредвала являются биение (зачастую вызванное изгибом при ударных нагрузках), износ шеек и кулачков, выработка постели.

Дефектация на предмет биения определяется с помощью часового индикатора и устраняется правкой на холодную (без применения нагрева) посредством выдавливания прессом или рихтовкой. При этом учитывают материал вала (чугун или сталь), а также допуски на биение предоставленные заводом-изготовителем. Далее вал необходимо подвергнуть динамической балансировке на специальном оборудовании с целью предупреждения возврата детали к прежнему изгибу.

Реставрация шеек и кулачков распределительного вала производится методом напыления или шлифовкой.

В том случае, если износ кулачка не значителен, его выводят шлифовкой, при этом учитывают недопустимость изменения высоты подъема клапана, что приводит к изменению фазы газораспределения. Т.е

при данном методе важно сохранить высоту и профиль кулачка. Как правило, такая реставрация проводится единожды

В последующие разы лучше заменить вал или прибегнуть к напылению с последующей шлифовкой.

Шейки распредвала ошлифовывают до ремонтных размеров, а в постель запрессовывают ремонтные втулки. В случае наращивания диаметров шеек (хромирование или напыление с последующей шлифовкой), втулки постели изготавливают индивидуально с учетом рабочих зазоров.

В случае более глубокого износа вала применяют напыление посредством порошковой многокомпонентной проволоки (Al-Zn). Напыление наносится с припуском на предварительно сошлифованую поверхность, а потом шлифуется в размер. И в этом случае рекомендуется производить динамическую балансировку. Стоит отметить, что такой метод восстановления достаточной твердостью. Однако и в этом случае специалисты не рекомендуют вторичное напыление.

Восстановленный распределительный вал должен соответствовать следующим требованиям:• Шероховатость всех обработанных поверхностей – не ниже 8 класса; • Ограничения по конусности и овальности каждого из элементов не более 0,01 мм; • Требование по твёрдости НКС 54-62 единиц.

Ремонт распределительного вала подразумевает замену всех сопрягаемых в работе деталей (толкателей, осей, подшипников, роликов).

Грамотно восстановленный вал значительно увеличит ресурс Вашего двигателя.

Шлифовка распредвала своими руками 2

как все просто , а сальник на 2 мм не досадить нельзя? в крайнем случае другой стороной поставить, не такое там адское давление.

Люди, вы вообще понимаете, что делаете? Была просадка в одном месте где риска, теперь по всей шейке) Сальник обычно не добивают, чтоб ходил на новом месте, а тут прослабили на всю длину. Учите мат-часть Допуски и посадки!

парни….кому интерестно могу выкладывать видео о подготовке авто к окраске и так же самой окраске авто….спасибо за комменты)))

а постель в головке как восстанавливал?

Выкинь нахуй свой реестратор!

Автор ты ИДИОТ удали это видео. Если тебе не жалко своих деталей, авто и денег- это твоё дело но не надо другим голову пудрить. Ты убил этот распредвал. Мало что уменьшил диаметр от заводского дак и обработал его от руки с точностью наверное с миллиметр (представляю как там во время обработки все билось о кривлялось, ведь не просто так станины станков на которых эти вещи делаются весят не одну тонну). Уверен что масло у тебя полилось просто ручьём и ты побежал за новым распредвалом, а нет решил снова сэкономить и купил с разборки.

Источник

Распредвал ВАЗ 2106

Распределительный вал является неотъемлемой частью в конструкции газораспределительного механизма (ГРМ) любого двигателя. Он выполнен в форме цилиндра, на котором расположены шейки и кулачки.

Описание

На «Жигулях» шестой модели вал механизма ГРМ установлен в головке блока цилиндров (ГБЦ) мотора. Такое расположение позволяет ремонтировать и менять деталь, а также регулировать зазоры клапанов без каких-либо сложностей. Доступ к валу открывается после снятия клапанной крышки. Распредвалу (РВ) отведена роль управления открытием и закрытием клапанов в цилиндрах двигателя — в нужный момент он впускает топливно-воздушную смесь в цилиндр и выпускает отработанные газы. На распределительный вал устанавливается шестерня, которая посредством цепи соединяется со звездой коленчатого вала. Такое конструктивное исполнение обеспечивает одновременное вращение обоих валов.

Поскольку на коленчатом и распределительном валу установлены шестерни разного размера, скорость вращения последнего снижена вдвое. Полный рабочий цикл в силовом агрегате происходит за один оборот распредвала и два оборота коленвала. Клапаны в ГБЦ открываются в определённом порядке под воздействием соответствующих кулачков на толкатели, т. е. при вращении распределительного вала кулачок надавливает на толкатель и передаёт усилие на клапан, поджатый пружинами. При этом клапан открывается и впускает топливно-воздушную смесь либо выпускает отработанные газы. При дальнейшем проворачивании кулачка клапан закрывается.

Параметры

Распределительный вал «шестёрки» имеет такие характеристики:

  • ширина фаз — 232˚;
  • высота подъёма впускного клапана — 9,5 мм;
  • запаздывание впускного клапана — 40˚;
  • опережение выпускного клапана — 42˚.

Какой распредвал лучше ставить

На ВАЗ 2106 подойдёт лишь один вал газораспределительного механизма — от «Нивы». Деталь устанавливают с целью повысить мощность и динамические показатели автомобиля. Достичь желаемых результатов, хоть и небольших, удаётся за счёт увеличения ширины фаз и высоты подъёма впускных клапанов. После установки РВ от «Нивы» эти параметры будут иметь значения 283˚ и 10,7 мм. Таким образом, впускной клапан будет открыт более длительное время и поднят на большую высоту относительно седла, что обеспечит поступление в цилиндры большего количества топлива.

При замене штатного распредвала на деталь от ВАЗ 21213 параметры мотора кардинально не изменятся. Можно установить «спортивный» вал, предназначенный для тюнинга, но стоит он недёшево — 4–10 тыс. руб.

Таблица: основные параметры «спортивных» распредвалов на «классику»

Наименование Ширина фаз, o Высота подъёма клапана, мм
«Эстонец» 256 10,5
«Эстонец +» 289 11,2
«Эстонец-М» 256 11,33
«Шрик-1» 296 11,8
«Шрик-3» 304 12,1

Ремонт распредвала

Обычно распределительный вал в двигателе автомобиля может служить весь срок службы автомобиля. Это означает, что распредвал может прослужить примерно 200 000-300 000 километров пробега автомобиля (именно такой средний срок службы устанавливают сегодня для большинства автомобилей многие автопроизводители). Тем не менее существуют случаи, когда распредвал выходит из строя намного раньше. Например, при заводском браке распредвала. Или же когда автовладелец использовал автомобиль в экстремальных условиях или часто ездил на высоких оборотах (как говорится, постоянно «винтил» свою машину).

Естественно, при появлении дефекта распредвала требуется его восстановительный ремонт или покупка нового компонента. Кстати, в прошлом восстановительный ремонт был популярным средством. Ведь помимо некоторой экономии денежных средств ремонт распредвала в некоторых автомобилях давал небольшой прирост мощности. Дело в том, что в свое время было модно растачивать распределительные валы, проводя их шлифовку и т. п. Сегодня же расточка и ремонт распредвала менее популярны.

Загрязнение масла

Избежать небольших загрязнений при сборке мотора очень сложно. Необходимый уровень очистки БЦ и ГБЦ может обеспечить только использование специализированного оборудования. Сама операция промывки сложна и трудоемка

Обращать внимание нужно на загрязнение масляных каналов, которое приводит к повреждениям толкателей и вкладышей

При этом продувка сжатым воздухом порой не дает требуемого результата. Удалить таким способом грязь, скопившуюся в удаленных частях магистралей, очень сложно. Нужное качество промывки дает чистка масляных каналов ершиком с одновременным удалением заглушек масляных магистралей. Иногда заглушки приходится высверливать, а затем нарезать резьбу для новых заглушек. Также тщательно надо очистить отверстия для отвода масла в коленвале, выполнить промывку штанг толкателей.

Подвижные детали ДВС защищает тонкая пленка смазки. Частицы грязи, попавшие в этот слой, превращаются в абразив, воздействие которого приводит повреждению поверхностей деталей и закупорке малых зазоров, что обязательно вызовет поломку толкателей и вкладышей. Поэтому обязательно нужно обеспечить чистоту распредвала и толкателей для того, чтобы обеспечить их длительный срок службы.

Ремонт толкателей

К основным дефектам толкателей относится износ стержня и торцевой поверхности тарелки. Стержень толкателя восстанавливают шлифованием его на меньший ремонтный размер. Шлифуют стержни на токарном станке с супортно-шлифовальным приспособлением или на круглошлифовальном станке. При небольшом износе торцевой поверхности тарелки ее шлифуют, а при значительном износе поверхность тарелки наплавляют металлом газовой или электродуговой сваркой. Во избежание отпуска наплавку делают опуская стержень в водяную ванну.

В качестве присадочного материала можно использовать старые клапанные пружины.

После наплавки, не давая остыть металлу, толкатель быстро опускают в ванну с холодной водой и закаливают наплавленную поверхность. После закалки плоскость обрабатывают на наждачном точиле, а затем шлифуют на станке.

Причины для снятия-установки распредвала на двигатель

Причин для снятия либо замены распределительного вала на самом деле не очень много:

  • замена цилиндропоршневой группы;
  • ремонт головки блока цилиндров;
  • при тюнинге силового агрегата;
  • неисправности распределительного вала.

Узнать о неисправном распределительном вале можно по характерному глухому стуку при пуске двигателя. Однако появление стука может говорить не только о неисправности распредвала, но и о неисправностях других узлов и систем автомобиля. Среди неисправностей распредвала стоит отметить следующие:

  • износ, царапины или задиры на опорных шейках;
  • износ посадочных мест распредвала в постели;
  • деформация или трещины распредвала.

Диагностика неисправностей распредвала

Ремонт распределительного вала можно производить самостоятельно, за исключением определенных случаев, когда может понадобиться применение специального оборудования. Неисправности распредвала являются серьезными и очень сильно влияют на мощность двигателя.

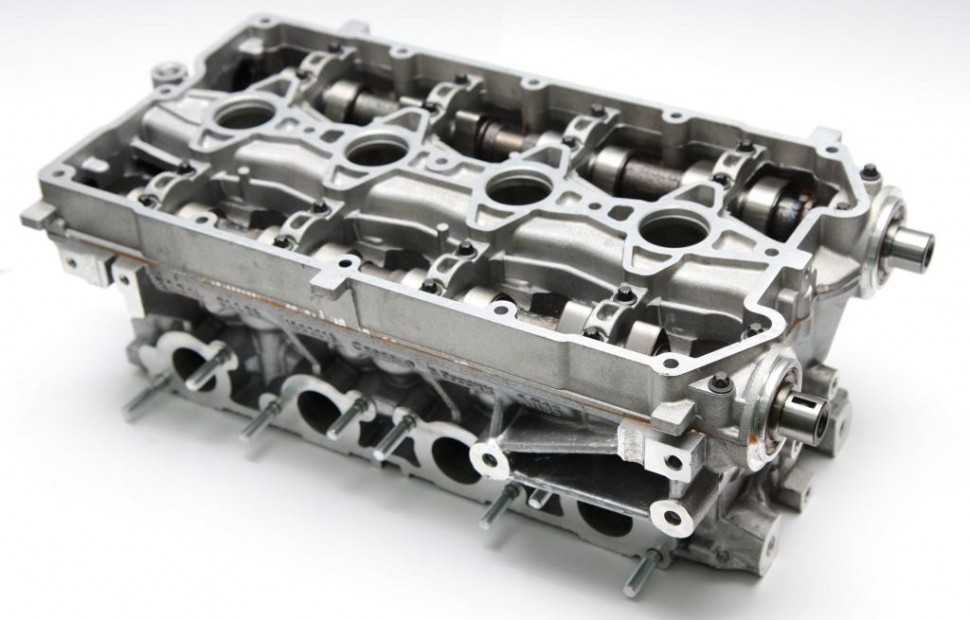

Оценка состояния распредвала производится только при снятии головки блока цилиндров. Алгоритм действий, примерно, такой же, как и при замене прокладки ГБЦ.

Внешний осмотр сводится к проверке сальников распредвала. Они должны быть в исправном состоянии, то есть, на них не должно быть каких либо дефектов: трещин, заусенцев и отверстий. Кроме того, проверке также подлежат постель и сам распределительный вал.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
