Ремонт блока цилиндров своими руками

Ремонт блока цилиндров двигателя

Ремонт блока цилиндров двигателя автомобиля – это масштабная процедура в рамках капитального восстановления силовой установки. Так как блок является основной частью ДВС, его срок службы соответствует сроку жизни всего агрегата. Поэтому при обнаружении глобальных неисправностей нередко принимается решение об установке другого мотора, поскольку цена такой операции ниже, чем стоимость мероприятий по починке. Однако, детали подержанного мотора, конечно же, будут иметь определенную выработку. А так как точно определить остаточный ресурс механизма невозможно, остается надеяться на то. Что Вы выбрали порядочных и ответственных поставщиков. В этом отношении ремонт имеет преимущество, поскольку Вы можете быть уверенным, что установлены новые элементы.

Компоненты мотора

Силовой агрегат автомобиля состоит из нескольких частей, которые работают в непосредственном сопряжении друг с другом. Сверху располагается навесное оборудование, затем клапанная крышка, ниже – головка блока, сам блок и картер с поддоном. Блок является основой всей конструкции и размещает в корпусе коленчатый вал – наиболее нагруженный элемент всего ДВС, занимающийся преобразованием энергии, полученной от сжигания топлива, в крутящий момент. Также конструкция имеет в своем составе цилиндры, внутри которых работает поршневая группа.

Так как блок испытывает серьезные термические нагрузки, внутри располагаются специальные каналы, по которым циркулирует антифриз, охлаждая механизм. Имеются здесь и магистрали для масла, чтобы обеспечить снабжение подвижных деталей ДВС. Отметим, что ремонтные работы, связанные с элементами конструкции мотора, очень сложны, поскольку предполагают дефектовку агрегата.

Неполадки

Ремонт блока цилиндров двигателя авто требует тщательной диагностики, по результатам которой опытный специалист может наметить план восстановительных процедур. Причинами появления неполадок могут стать как естественный износ, так и человеческий фактор, то есть, сверхнагрузки, некачественное и несвоевременное обслуживание. Халатное отношение к любой технике ведет к ее преждевременному выходу из строя. Также очень опасны масляное голодание и перегрев.

Рассмотрим встречающиеся неисправности:

• Трещины в блоке
• Задиры на стенках цилиндров
• Обрыв шатуна
• Деформация блока
• Обрыв клапана

Сложность восстановления зависит от конструктивных особенностей мотора. Также важен металл, из которого выполнен блок.

Куда обратиться?

Поручите ремонт блока цилиндров двигателя опытным сервисменам. Это не та категория восстановительных работ, на которых можно экономить. Ошибки при выполнении операций приведут у невозможности эксплуатировать агрегат, а месте с тем и автомобиль. Рассмотрите вариант поездки в «Кволити Моторс», техцентр, расположенный в Москве. Это позволит быть уверенным в том, что с Вашим автомобилем работают высококвалифицированные специалисты.

Читать далее

Эволюция гильзовки на этапе производства двигателя

Основной причиной, по которой инженеры-конструкторы пришли к решению гильзовать двигатель, была настоятельная потребность снизить его вес. Это стало возможным в тот момент, когда для производства блока цилиндров стали применять не чугун, а алюминий.

Чугун для производства двигателя хорош своей недорогой себестоимостью и высокой прочностью, но его «минусы» слишком существенны:

• он втрое тяжелей, чем алюминий;
• чугун подвержен коррозийным процессам;
• низкая теплопроводность чугуна требует большего количества охлаждающей жидкости для поддержания нормальных условий эксплуатации.

Впервые алюминиевые гильзованные двигатели появились в тридцатых годах прошлого века. Устанавливались такие двигатели в основном на спортивные модели машин. В них в алюминиевый цилиндровый блок вставлялись чугунные гильзы «мокрого» типа.

В начале семидесятых годов на смену «мокрым» гильзам пришли «сухие». Это произошло благодаря появлению новых технологий запрессовки гильз из чугуна в мягкий алюминий. Но идеального результата всё равно не получилось – различные коэффициенты расширения металлов вследствие нагрева узла до рабочих температур приводили к появлению зазора между цилиндром и гильзой. С другой стороны, вес блока был существенно снижен, и это на фоне повышения жёсткости цилиндра.

Далее технология производства снова изменилась — от запрессовки гильз отказались, заменив её обратной операции: отливки блока вокруг самих гильз. Это открыло эпоху «одноразовых» моторов: согласно технической документации, извлечь вмонтированные таким образом гильзы для замены не представляется возможным, то есть, цилиндровый блок таких моделей официально считается непригодным для проведения ремонтных работ.

Восстановление цилиндров двигателя

Сейчас читают

Итак, ремонт блока цилиндров и восстановление самих цилиндров предполагает:

• тщательную очистку поверхностей БЦ;
• затем производится проверка на герметичность каналов системы охлаждения в блоке (рубашка охлаждения);
• также промываются и очищаются, а затем проверяются масляные каналы;
• далее проводится осмотр цилиндров в целях выявления различных дефектов;
• затем производится расточка/гильзовка блока, шлифовка поверхностей и т.д.

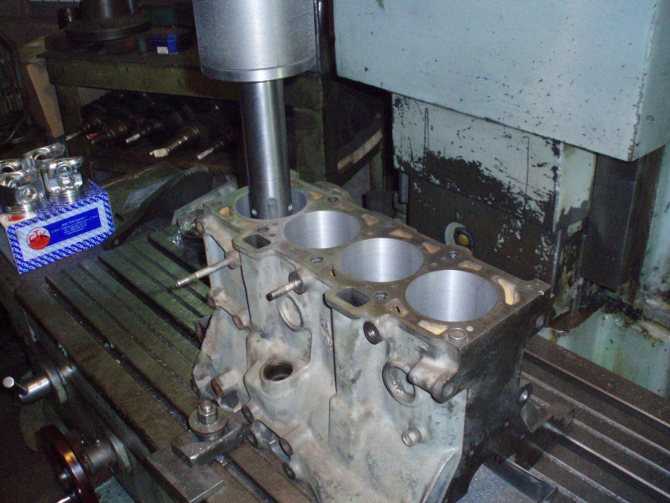

Для многих двигателей растачивание цилиндров является обязательной процедурой в рамках капитального ремонта мотора. Для  выполнения процедуры используется специальный станок для расточки цилиндров двигателей. Под самой расточкой блока  следует понимать обработку внутренней поверхности.

Такая обработка фактически представляет собой снятие слоя металла для выравнивания неровностей, удаления задиров, сглаживания раковин и т.д. Главная задача обработки заключается в том, чтобы придать цилиндрам нормальную форму (цилиндрическую).

Следующим шагом после расточки является хонингование. Нанесение хона на внутренние поверхности цилиндров выполняется абразивным мелкозернистым материалом (хонинговальный брус на хонинговальной головке). Сама хонинговальная головка крепится в шпинделе хонинговального станка. Такой станок позволяет реализовать вращательные и возвратно-поступательные движения.

Еще ремонт блока цилиндров может предполагать гильзовку или перегильзовку. В первом случае следует понимать установку гильз, хотя заводская конструкция изначально этого не предполагает. Во втором изношенную гильзу извлекают из блока, после чего устанавливают ремонтную новую.

Как правило, гильзовка  блока может быть выполнена двумя способами, когда гильзу охлаждают жидким азотом или же осуществляется нагрев ответной детали. В первом случае  охлажденная гильза уменьшается в размере и с легкостью ставится  (запрессовывается) на посадочное место. Второй способ предполагает нагрев. Оба метода запрессовки гильз позволяет добиться нужного натяга.

Напоследок отметим, что также в рамках восстановления блока может потребоваться выполнить ремонт постели подшипников коленчатого вала. Также в некоторых случаях возникает необходимость устранить деформацию блока. Для этого используется метод искусственного старения, когда блок нагревают до определенной температуры, после чего производится обработка различных участков.

Как определить неисправность датчика коленвала

Существует простой способ, как узнать неисправность датчика и сделать это можно любому с помощью буквально одного мультиметра. На большинстве современных автомобилей устанавливаются именно индукционные датчики положения коленвала, поэтому вкратце остановимся на проверке устройств этого типа.

Так, ДПКВ можно проверить тремя способами — с помощью омметра, проверить значение индуктивности катушки, а также с использованием осциллографа. Кроме этого, важным элементом проверки, какие признаки неисправности датчика коленвала появились, является выставление правильного зазора между чувствительным элементом датчика, а также диском синхронизации (расстояние нужно уточнить в документации, оно находится в пределах 0,5…1,5 мм).

Как проверить датчик коленвала?

Есть три способа проверки ДПКВ – мультиметром (проверяется сопротивление обмотки), тестером (проверяется сопротивления изоляции и индуктивности) и осциллографом.Подробнее

Самый простой и доступный практически любому автовладельцу метод — проверить внутреннее сопротивление датчика. Для этого достаточно использовать электронный мультиметр, переключенный в режим измерения сопротивления электрической цепи. У большинства современных датчиков значение электрического сопротивления внутренней катушки составляет порядка 500…700 Ом (в некоторых случаях это значение может отличаться, поэтому желательно ознакомиться с техническими параметрами датчика отдельно). Также желательно проверить значение изоляции проводов. Оно не должно быть менее, чем 0,5 МОм.

Для измерения индуктивности автовладельцу понадобится мультиметр (мегаомметр), сетевой трансформатор, измеритель индуктивности, а также вольтметр. Опуская алгоритм проверки, стоит сразу отметить, что значение индуктивности внутренней катушки исправного датчика должно находиться в пределах около 200…400 мГн (может отличаться у разных датчиков, но незначительно). Если индуктивность значительно ниже (реже выше), то датчик, скорее всего неисправен, и необходимо выполнение дополнительных проверок, в том числе замер сопротивления катушки и изоляции.

Самый сложный, однако самый информативный и надежный метод проверки датчика положения коленчатого вала — с помощью осциллографа, обычно электронного (программный эмулятор). Для этого осциллограф подключают к выводам датчика при работающем двигателе автомобиля и настраивают программу для снятия осциллограммы. Ее рисунок даст четкое понимание, в рабочем ли состоянии датчик, и нет ли пробелов при его работе. Кроме этого, можно демонтировать датчик с его посадочного места, подключить к нему осциллограф и попросту поводить возле его чувствительного элемента каким-нибудь металлическим предметом (например, отверткой). Если он будет фиксировать передвижение, и на экране будет формироваться осциллограмма — скорее всего, датчик исправен.

В процессе проверки не будет лишним сканирование ошибок из памяти ЭБУ при помощи специальных сканеров. Это поможет как в определении ошибки ДПКВ, так и других элементов двигателя.

Применение гильзовки в процессе ремонта двигателя

Гильза цилиндра, как и любая другая деталь, изнашивается и может приходить в негодность. В этом случае проводимый ремонт требует серьёзных навыков и знаний. Ремонт может быть:

• плановый;
• преждевременный.

Необходимость гильзовки может быть вызвана следующими обстоятельствами:

• длительная эксплуатация мотора на некачественном топливе;
• несвоевременное прохождение технического осмотра;
• плохо проведённый ремонт, повлекший за собой выход поршневого пальца.

Все описанные ситуации приводят к тому, что на стенках цилиндров образуются каверны, ссадины и неровности. Когда цилиндр поражён в малой степени, возможна его расточка. В случае, когда каверны слишком глубокие, расточка уже не подойдёт, и нужно применять гильзовку. В этом случае в цилиндры могут быть установлены ремонтные гильзы.

Технологический процесс гильзовки цилиндрового блока в процессе ремонта двигателя зависит от конструктивных особенностей агрегата.

Как правило, для гильзовки чугунного агрегата используются гильзы из чугуна. В случае алюминиевого блока также возможна гильзовка, но здесь применяют либо чугунные гильзы из тонкостенного чугуна либо гильзы из сплава чугуна и ряда особых присадок.

Причины износа стенок цилиндров и возникновения задиров

Основные причины износа стенок:

• Действие поршневых колец и горячих газов;
• Недостаточное количество смазки;
• Некачественный материал сопряженных деталей;
• Естественный износ со временем и пробегом.

Верхняя часть цилиндра является наиболее уязвимым местом, потому что именно там сказывается истирающее действие поршневых колец, высокое давление газов. Во многом степень износа зависит от материала, твердости и гладкости рабочей поверхности.

Детали из легированных чугунов значительно дольше служат и изнашиваются медленнее.

Нагрузка на автомобиль, пробег в крупных городах гораздо выше, следовательно, ремонт и диагностику надо производить чаще. Гильзовка блока цилиндров в Москве является популярной услугой, которая позволяет продлить и улучшить эксплуатацию авто.

Уход за пузыреплодником

Куст тяжело выдерживает засуху, по этой причине в первую очередь необходимо побеспокоиться о уместном поливе (летом — 2 раза в неделю). Но почву увлажняют рано утром либо вечером и так, чтобы воды не попадала на листья и соцветия. Поскольку из-за солнца листья могут обгореть.

В случае, если кусты не замульчированы, то после полива землю разрыхляют и постоянно пропалывают сорняки.

При высадке пузыреплодника в плодовитую землю вписывать удобрения не необходимо, но через пару лет культуру нужно начать удобрять 2 раза в год. Весной применяют 0,5 л коровяка и 1,5 ст.л. аммиачной селитры или 1ст.л. мочевины (карбамида). Все это разводят в 10 л воды и изливают под одно растение. Для куста старше 10 лет потребуется приблизительно 15 л подобного плодородия. В осеннее время пузыреплодник удобряют нитроаммофоской (2 ст.л. на 10 л воды). На куст расходуют 10–15 л удобрения.

Обрезка и формирование пузыреплодника

Обрезка пузыреплодника по весне обязана быть и санитарной, и формирующей. В то же время убирают все обломанные, нездоровые, подмерзлые ветки, а ещё те, какие вырастают внутрь куста и загущают крону. Остальные отростки обрезают так, чтобы куст получил симпатичную форму.

В осеннее время стрижка пузыреплодника необходима для того, чтобы растение безопаснее прозимовало. В это время удаляют все испорченные и сухие отростки, после чего их сжигают, чтобы уничтожить паразитов, какие любят помещаться на зимовку на сухих ветках.

Омолаживающую отрезку кустика (на пень) совершают в возрасте 5–6 лет. При этом срезы на толстых отростках рекомендуют замазать садовым варом, чтобы туда не пробрались грибки и бактерии.

Болезни пузыреплодника

Пузыреплодник почти не болеет и не повреждается паразитами. Но если кусту недостаточно калорийных веществ (к примеру, железа и магния), то имеет возможность появиться хлороз. Тогдалисты (исключая жилки) желтеют, а юные отростки увядают. Для того, чтобы уберечь куст, его поливают под корень Антихлорозом либо Хелатом железа.

Зимовка пузыреплодника

Зрелые насаждения хорошо зимуют в средней полосе без убежища, а вот юные саженки в осеннее время утепляют: после обрезки и мульчирования торфом (слоем 5–7 см) их покрывают лапником. Если у зрелого пузыреплодника ослаблен иммунитет, и предвидится морозная и бесснежная зима, то кусты лучше бережно стянуть шнуром и утеплить колпаком для убежища растений на зиму либо обвернуть куст спанбондом.

Пересадка пузыреплодника

Пузыреплодник хорошо выдерживает пикировку. Мочковатая корневая система, какая представлена как правило побочными корнями без вывода главного, благоприятствует более обычному выкапыванию и высадке.

Пикировка может выполняться 2‑мя методами:

• Перевалкой — пикировкой кустарника на новое место. Растение раскапывают с большим комом земли, не нарушая корневую систему, и опускают в подготовленную яму;
• Высадкой в яму с дерновой землей. Это выполняют, когда растение кажется слабым и болезненным. До пересаживания кустарник осматривают, перебирают корешки и обрабатывают их древесной золой.

Примерная стоимость замены и сроки в автосервисах

Гильзование проводится на стационарном оборудовании, которое есть в крупных автосервисах. Здесь же работают квалифицированные автомеханики, умеющие выносить грамотные решения. На месте удастся купить гильзу цилиндра.

Примерные цены на гильзование (рубли), в зависимости от модели автомобиля:

• ВАЗ, ГАЗ без заводских гильз — 1500-2000;
• УАЗ со штатными втулками — 5000-6000;
• чугунный блок иномарок с рядным мотором — 2000-3000;
• алюминиевый с рядным ДВС — 4000;
• V-образный чугунный — 3500-4000;
• V-образный алюминиевый — 4000-5000.

Отдельно стоит услуга изготовления втулок. Для отечественных машин и иномарок это стоит одинаково (2000 рублей). Также порознь считается цена подгонки мокрых вставок по высоте и работы по герметизации. А ещё в сервисах дополнительно проводится дефектация гильз цилиндров.

Преимущества ремонта или восстановления гильзы неоспоримы. Это возможность неплохо сэкономить на капитальном ремонте, ведь новый блок цилиндров — большие деньги. Кроме того, БЦ является номерной деталью силового агрегата. Установка нового по закону требует разрешения. А в нашей стране это занимает много времени, так как не устранены ещё ошибки бюрократического аппарата.

Гильзовка блока цилиндров. Цена

Стоимость зависит от многих факторов, начиная престижности мастерской и заканчивая ее месторасположением.

В среднем, за 1 цилиндр выходит 3 000р и более. Изготовление гильзы будет стоить от 2000р.

Например, работа с мотором ВАЗ стоит от 4 000р, ЗАЗ — около 10 000р, а гильзовка четырехцилиндрового чугунного двигателя иномарки от 12 000р, алюминиевого — от 15 000р.

Если цена гильзовки чугунного рядного мотора на 4 цилиндра от 12 000р, то такого же V-образного — от 24 000 (алюминиевого от 27 000).

Восьмицилиндровый мотор обойдется в 30 — 40 тысяч.

Для грузового автомобиля с двигателем на 6 цилиндров цена гильзовки составит от 25 тыс.

Конечно, цены приведены исходя из прайсов СТО Москвы и других крупных городов. Если у вас на примете хорошая недорогая мастерская, то гильзовка двигателя может оказаться раза в 2 дешевле.

Типичные неисправности

Прежде чем заниматься темой ремонта блока цилиндров двигателя, необходимо ознакомиться с наиболее частыми неполадками данного узла. Какие-то неполадки можно устранить своими силами в гаражных условиях, для устранения других понадобится специальное оборудование.

В процессе работы двигателя в блоке цилиндров ДВС могут образоваться следующие виды дефектов. Это естественный износ стенок цилиндра, задиры и риски на стенках. Также нередко образуются трещины как цилиндров, так и водяной рубашки или ГБЦ. Подвергаются износу и клапанные седла. Также на них могут образоваться трещины или раковины. Ломаются шпильки, а также болты, крепящие головку блока цилиндров к самому блоку.

Есть и менее серьезные проблемы – это накипь в рубашке системы охлаждения, а также нагар в ГБЦ. Из-за коррозионных процессов, работы блока в условиях повышенных температур, трения поршней и коленвала о стенки цилиндра они со временем приобретают эллипсность в плоскости, где качается шатун. Также образуется конусность по длине цилиндров.

Назначение и принцип работы датчика положения коленвала

Зачем нужен ДПКВ? Стоит отметить, что это единственное устройство, при неисправности которого машина попросту не заведётся. Оно выполняет две важные функции:

1. Передача информации о положении, частоте и направлении вращения коленвала.
2. Регистрация момента прохождения первым и последним поршнями ВМТ.

Именно на основе информации, которую передаёт датчик положения коленвала, центральный блок управления может изменять количество топлива, которое подаётся в двигатель, момент его подачи и зажигания и другие параметры.

Функционирование датчика зависит от марки автомобиля, года его выпуска и других факторов. Но принцип работы большинства таких устройств заключается в следующем:

1. Коленчатый вал оснащается диском с зубьями, некоторые из которых сточены.
2. Устройство устанавливается на элементы мотора.
3. При прохождении металлических элементов через сточенные зубья возникает сигнал, который передаётся центральному блоку.

Как заделать поврежденные места

Заделывание электросваркой

Засверлить трещины сверлом, чтобы они не пошли дальше и не начали увеличиваться во время работы. Зашлифовать.

Разогреваем блок до 600-650 градусов. Для заделки используем пруток присадочный из чугунно-медного сплава, диаметром 5 мм и флюс. Шов предохранить от окисления с помощью буры.

На поверхности в блоке двигателя должен остаться ровный слой с выступом не более 2 мм. После этого охлаждаем блок в термошкафу.

Электродуговая сварка

В этом случае подогрев блока не требуется. Электронная проволока идёт в качестве присадочного материала. Аргон используется как среда для сварки. Не допускайте перегрева свыше 60 градусов.

Заделка трещин ГБЦ

Нагреваем головку до температуры 200 градусов. Используем для этого ацетиленовую горелку. Заделывание производится при помощи постоянного тока. Диаметр электрода выбираем в зависимости от ширины и толщины стенки.

Приварка заплаты

Подбираем кусок металла, размером с трещину. Жестянкой обворачиваем медные электроды из медного сплава и привариваем заплату. Шлифуем и в довершение покрываем эпоксидной пастой.

Применение эпоксидной пасты

Разлом разделать шлифовкой и засверлить концы трещин сверлом, диаметром не более 85 мм. В отверстия засадить медные заглушки. По очертаниям трещин проходимся насечкой, для создания искусственной шероховатости.

Поверхность обезжириваем с применением ацетона, подогреваем с помощью инфракрасной лампы до температуры 80 градусов. На разлом наносим эпоксидную пасту в следующей последовательности:

• 1 слой 1 мм,
• второй 2-3 мм,
• третий 3-4 мм.

Выдержать в течение суток при температуре 20 градусов, затем необходимо просушить место ремонта в сушильной камере, при температуре 90 градусов, в течение одного часа.

После просушки склеенный участок зачистить и выровнять шлифовкой.
