Какие инструменты нужны чтобы разобрать двигатель

Полезная информация по лучшим динамометрическим ключам для автомобиля и их выбору

  1. Заказывайте изделия только в проверенных интернет магазинах, спрашивайте сертификаты на продукцию такого типа (например Ozon).
  2. Важный параметр надежности изделия такого типа – твердость металла, уточняйте или по сверяйте твёрдость. Значения по ГОСТу 40-60 HRC. У представленных образцов, твердость после измерения получилась в пределах 55 HRC.
  3. Как правильно пользоваться динамометрическим ключом для автомобиля читайте в следующих статьях.
  4. Храните такие инструменты только с расслабленной пружиной, или настраивайте на минимальное значение.
  5. При работе соблюдайте главные правила: держитесь только за рукоятку, прижимайте трещотку к узлу.
  6. Как быстро отрегулировать ступичную гайку при помощи динамометрического ключа, вы можете узнать в статье «Регулировка подшипников ступицы».

Источники

  • http://zamena-podshipnikov.ru/dinamometricheskij-klyuch-dlya-avtomobilya-kakoj-luchshe.html
  • https://DriverTip.ru/tovary/kakoy-dinamometricheskiy-klyuch-vybrat-dlya-avtomobilya.html
  • https://www.aist-tools.ru/useful-information/review-articles/how-to-choose-a-torque-wrench/
  • https://obzor-expert.com/kakoj-dinamometricheskij-klyuch-luchshe-kupit-dlya-legkovogo-avtomobilya-top-8-luchshih-dinamometricheskih-klyuchej/
  • https://oxko.ru/luchshie-dinamometricheskie-klyuchi/
  • https://vyboroved.ru/reyting/luchshie-dinamometricheskie-klyuchi
  • https://avto-cool.com/sovetyi-avtomobilistam/luchshiy-dinamometricheskiy-klyuch-dlya-avtomobilya
  • https://vyborok.com/rejting-luchshih-dinamometricheskih-klyuchej/

Berger BG-12 TW

Высококачественная конструкция немецкой сборки прекрасно справляется с поставленными задачами. Устройство прочное и надежное, имеет демократичную стоимость. Приятные внешние характеристики, поверхности хромированные. Тестирование на закручивание осуществляли ведущие специалисты, они подтвердили высокое качество конструкции. Погрешность небольшая – около 4%, не более. Универсальный ключ подойдет разным насадкам и головкам.

Плюсы

  • стабильность в работе;
  • универсальность;
  • подойдет бытовой и профессиональной сферам;
  • имеет футляр, держатель и трещотка;
  • две шкалы встроены в конструкцию;
  • инструкция на русском языке;
  • высокое качество сборки ключа.

Минусы

отсутствие прорезиненных частей.

Heyner 40-200 Nm

Популярный производитель имеет многолетнюю историю и хорошие отзывы от пользователей. Большинство профессиональных сервисов приобретают аксессуары и ремонтные запчасти именно в Хейнере. Простой и многофункциональный инструмент имеет дополнительные функции регулировки, шкала со специальной линзой указывает на уровни работ.

Рукоятка прорезинена, встроенная трещотка с 48 зубцами надежно фиксируется на частях. Рабочий диапазон широк – от 40 до 200 Нм. В комплекте есть удобный пластмассовый кейс, в нем пользователь хранит части конструкции и сам ключ, легко перевозит их в кейсе с места на место.

Плюсы

  • гарантия от производителя;
  • инструкция на русском языке;
  • функциональность конструкции;
  • прорезиненная эргономичная рукоятка;
  • рабочий диапазон от 40 до 200 Нм;
  • специальный кейс под запчасти.

Минусы

не найдено.

Рекомендации по применению

Напоследок стоит дать несколько советов, которые помогут после покупки динамометрического ключа правильно с ним обращаться.

Если в рамках подготовки инструмента какие-то элементы не поворачиваются, не нужно пытаться исправить эту путём прикладывания большего физического усилия. Первым делом убедитесь, ослабили ли вы предварительно стопорную гайку.
Используйте динамометрический ключ только по его прямому назначению. Это инструмент с измерительным прибором, который пригодится при закручивании соединений с определённым усилием, прописанным в инструкции по ремонту или сборке узлов. А потому просто откручивать и раскручивать болты с гайками этим приспособлением не стоит.
Старайтесь не прикладывать дополнительное усилие при затяжке, когда прозвучал щелчок, звуковой сигнал или сработал световой индикатор. Если не соблюдать это правило, точность работы измерительного устройства нарушится, и погрешность окажется слишком высокой. Не исключается полный выход з строя прибора.
Если инструмент долгое время лежал без работы, использовать его стоит изначально на малых показателях момента затяжки. Как только смазка полноценно распределиться по всему ключу, можно задействовать его на максимальных возможностях.
Оптимальным местом для хранения динамометрического ключа считается отдельный ящик или чемоданчик. Прежде чем укладывать инструмент в ящик, обязательно убедитесь в том, что ключ находится в нулевом положении. Даже незначительный момент силы на шкале приведёт к постепенной поломке измерительного прибора.
Работайте динамометрическим ключом строго в том диапазоне, который доступен и разрешён на конкретном устройстве. Ни в коем случае не крутите его ниже или выше указанной на ключе шкалы.
Учитывайте требования по уходу за динамометрическим ключом. Для его чистки нельзя использовать абразивные вещества, агрессивную химию. Старайтесь не кидать ключ на пол, не стучать по нему и самостоятельно не разбирать

Важно защитить устройство от контакта с влагой.
Проверку точности следует проводить ежегодно, либо после 10 тысяч выполненных измерений. Проверка является достаточно дорогостоящей процедурой, и проводит её небольшое количество компаний

В ваших же интересах содержать ключ в оптимальных условиях, чтобы минимизировать финансовые затраты на его ремонт и восстановление.

Приобрести динамометрический ключ не так сложно. Но нужно точно понять, что вы хотите получить от этого инструмента, и для каких целей девайс будет применяться.

Далеко не всегда есть смысл покупать инструмент для личного пользования. Если требуется провести разовые работы, обратитесь к знакомым, у которых есть такой ключ, либо возьмите динамометрический инструмент в аренду. Это довольно распространённая услуга, которая исключает необходимость в дальнейшем хранить, обслуживать и проверять ключ.

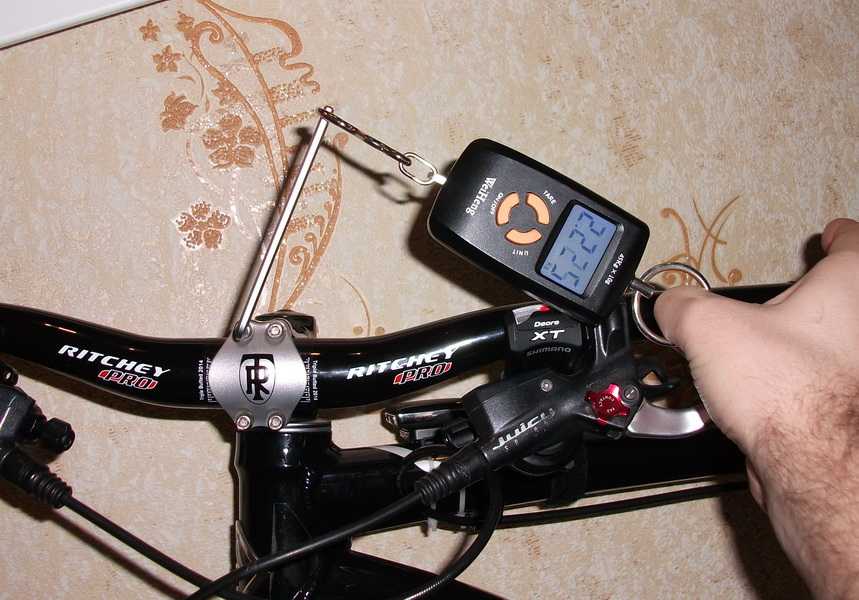

Динамометрический ключ своими руками

Для изготовления динамометрического ключа (далее ДМК) мне понадобится следующие:

  • старый ключ-трещотка
  • шестигранный ключ на 10 мм.
  • две гайки на 8 мм.
  • весы с цифровым циферблатом до 40 кг. (покупал здесь)
  • кусок полосы 4*40 мм
  • сварочный аппарат
  • УШМ (болгарка)
  • плоскогубцы, молоток, напильник и другой слесарный инструмент.

Это еще не все, осталось произвести расчет. При каких показаниях весов будет тот или иной момент затяжки. Это и есть главный минус самодельного ДМК.

Из школьного курса физики нам известно:1 Н (Ньютон) = 0,1019716212978 кг.1 кг. = 9.806649999999 Н (Ньютонов).

Момент затяжки можно рассчитать по следующей формуле:кгс•м = m / (1 / L)где:кгс•м – килограмм силы на метр (прилагаемое усилие в килограммах)m – показания весовL – длина плеча в метрах (расстояние от центра болта до крепления весов)

Чтобы перевести прилагаемое усилие в Ньютоны нужно:Н•м = кгс•м * 9,81 где:Н•м – Ньютон на метркгс•м – килограмм на метр силы

Чаще всего момент затяжки пишут в Ньютонах, а наш ДМК показывает усилие в килограммах. Например, мне нужно затянуть гайку с усилием в 20 Н. для того что бы узнать какие показания должны быть на весах воспользуемся формулой:m = Н * 0,102 * (1 / L)где:m – показания весовН – момент затяжки с которым нужно затянуть резьбовое соединениеL – длина плеча в метрах (расстояние от центра болта до крепления весов).

m = 20 * 0.102 * (1 / 0.114) = 17.89 кг.

Отсюда следует, чтобы затянуть гайку с усилием 20 Н на весах должно быть 17,89 кг.

Сделал не большую таблицу в Excel с формулами, можно скачать здесь.Для удобства можно составить таблицу с нужными значениями, тогда не нужно будет каждый раз высчитывать.

ЗаключениеКонечно данный ключ не подойдет для использования на СТО, а для дома вполне не плохо. Характеристики данного ключа не большие. Плечо 11,4 см, максимальный момент затяжки получился 4,5 кг или 44 Н. Данные характеристики можно улучшить изменив размеры ключа или установить более мощные весы. Собирал данный данный ключ из того что было. Надеюсь вам понравилась данная самоделка.

Berger BG2157

Вместе с этой моделью поставляется специальный пластиковый кейс. Его использование облегчает транспортировку и хранение ключа. Наличие флажкового переключателя направления вращения позволяет затягивать крепеж как с лево-, так и с правосторонней резьбой.

Максимальное усилие инструмента составляет 350 Н·м, длина — 630 мм. Ключ весит всего 2,9 кг, что гарантирует комфортную работу без усталости на протяжении длительного времени. Устойчивость к деформации и износу обеспечивает долгий срок службы.

Достоинства:

  • легкий, но прочный;
  • удобство переноски;
  • универсальность;
  • долговечность.

Недостатки:

сложно калибровать.

Советы профессионалов при изготовлении ключа

С первого раза инструмент может не получиться, и измерение будет некорректным. Однако любой опытный мастер может дать несколько подробных советов, следуя которым каждый новичок добьётся желаемого результата.

Для более точного измерения лучше приобрести безмен именно с электронной шкалой и устанавливаемым пределом взвешивания, так как подобное изделие издаст резкий звуковой сигнал при достижении нужной нагрузки и предотвратит перетяжку крепежа. Подобный безмен даёт тот же эффект, что и хороший индикаторный ключ с манометром.

При отсутствии рычага или материалов для него можно пользоваться обычным гаечным ключом с рожковым захватом с одной стороны и накидным — с противоположной. Однако здесь следует более тщательно вычислить соотношение длины и крутящего момента, так как наверняка размер плеча будет представлять собой дробное число.

Для лучшей фиксации безмена к рычагу следует особенно тщательно отнестись к месту его установки. Лучший вариант — аккуратно просверленное сквозное отверстие, точно в месте приложения нагрузки, и прибор никогда не соскользнёт с рукояти.

Работа с самодельным динамометрическим ключом

В зависимости от требуемого натяжения у мастера может быть сразу несколько безменов с различными пределами взвешивания, каждый из которых должен иметь собственную таблицу зависимости нагрузки от плеча и крутящего момента.

Так как все усилия при определении степени затяжки прикладываются только к весам, необходимо обеспечить удобный захват ручки, так как 20-30 кг с плохим захватом не позволят комфортно работать с прибором.

На заметку
Активные пользователи смартфонов вышеприведённые примеры расчётов могут занести в предварительно скачанное приложение с сохранением всех результатов, и мастер всегда будет иметь под рукой требуемые значения усилий.
