Пежо 308 когда менять цепь грм

С какой периодичностью менять ремень ГРМ на Ситроен и Пежо

Периодичность замены ремня зависит от следующих факторов:

Стоит обратить внимание на то, что в технической документации транспортного средства указывается срок смены газораспределительного комплекта каждые 100-120 тысяч километров, но не стоит забывать, что этот регламент действителен только для условий эксплуатации в Европе. Россия является страной с более жесткими условиями, в силу холодного климата и большими переменами температуры, поэтому рекомендации по замене ГРМ на автомобилях Пежо, Ситроен и Рено каждые 3-4 года или 60-80 тысяч километров, в зависимости от того, что наступит раньше

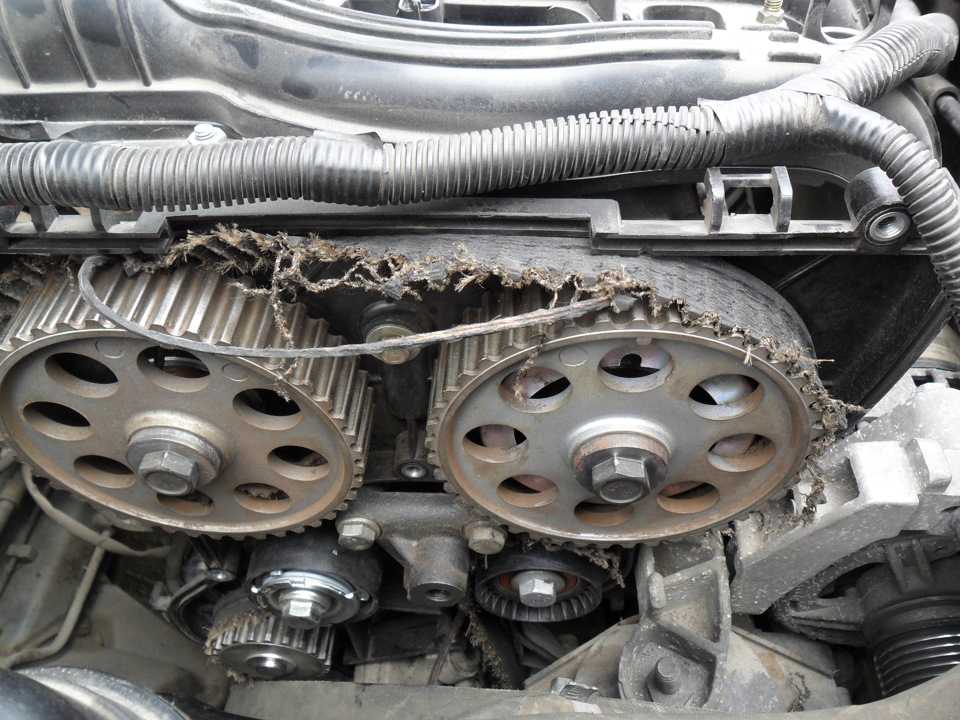

Однако при обнаружении тикающего звука при работе автомобиля или неуверенном запуске двигателя стоит задуматься о преждевременной смене элемента.

Можно ли самостоятельно поменять ремни на Пежо и Ситроен

Несомненно, поменять ремень ГРМ самостоятельно возможно. Для этого необходимо приобрести специальный набор для фиксации распредвалов и выставления меток ГРМ.

Без определенных навыков произвести замену качественно не получится. Процесс обновления газораспределительного элемента очень трудоемок. Тем не менее можно руководствоваться подробной инструкцией, которая поможет избежать ошибок.

Двигатели Пежо 308 и расход масла

При покупке нового автомобиля мало кто обращает внимание на такие «особенности», как, например, повышенный расход моторного масла. И зря. Конечно, время от времени доливать 200 г смазки в горловину – не очень страшная перспектива, но в случае с бензиновым агрегатом EP6 (1.6 л VTi / 120 л.с.) «нормальный» показатель может достигать 1 литра на каждую тысячу километров пробега

Еще в 2009 году официальной позицией производителя была норма в пределах 500 мл моторного масла на 1000 км. Но уже через незначительный промежуток времени, получив массу неутешительных докладов с официальных сервисных центров, руководство PSA решило повысить уровень рекомендуемого долива до 1000 мл/1000 км. Таким образом, проблема двигателей, разработанных совместно с BMW и устанавливаемых также на Mini Cooper, решена не была, с чем теперь приходится мириться владельцам сотен тысяч автомобилей

Конечно, время от времени доливать 200 г смазки в горловину – не очень страшная перспектива, но в случае с бензиновым агрегатом EP6 (1.6 л VTi / 120 л.с.) «нормальный» показатель может достигать 1 литра на каждую тысячу километров пробега. Еще в 2009 году официальной позицией производителя была норма в пределах 500 мл моторного масла на 1000 км. Но уже через незначительный промежуток времени, получив массу неутешительных докладов с официальных сервисных центров, руководство PSA решило повысить уровень рекомендуемого долива до 1000 мл/1000 км. Таким образом, проблема двигателей, разработанных совместно с BMW и устанавливаемых также на Mini Cooper, решена не была, с чем теперь приходится мириться владельцам сотен тысяч автомобилей.

Но, как показывает практика эксплуатации «триста восьмых» даже очень бережливыми водителями, нет дыма без огня – уже при пробеге в 100-120 тыс. км (аккурат по окончанию действия гарантийных обязательств) дела ухудшаются. Владельцы еще совсем свежих «пыжиков» замечают, что расход масла еще больше увеличивается, а из выхлопной трубы начинает идти синеватый дым. Другими словами, в камеры сгорания поступает явно слишком много смазки, что необратимо сокращает ресурс мотора и других деталей, например дорогостоящего катализатора. Самое неприятное, что подобный расклад может обнаружиться уже на 40-70 тыс. пробега.

Берегите трансмиссию и навесное оборудование мотора

  фото: flickr.com

Нередко, как ни странно, основные подводные камни часто скрываются именно здесь. Факт того, что двигатель хорошо переносит чип-тюнинг, не означает, что другие компоненты также могут справляться с производительностью.

Например, могут начать выходить из строя вспомогательные узлы мотора: турбина (или она не сможет нагнетать достаточное количество воздуха в мотор), форсунки (также могут не справляться или работать в экстремальных условиях после смены прошивки) и так далее. Все это может вызвать цепную реакцию: перегрев поршней, сажевого фильтра, сломанный катализатор и так далее.

Кроме того, существует риск повреждения коробки передач или поломки сцепления.

Пошаговая инструкция

Замену цепи лучше выполнять на подъемнике или эстакаде, так как необходимо будет снимать правую опору для установки метки маховика, находящаяся на самом низу двигателя.

Инструменты

Для выполнения работ следует подготовить:

• воротки маленький и большой (1/4 и 1/2 соответственно);
• набор головок;
• набор ключей;
• торэкс Т30 и Т40;
• отвертку.

Из расходных материалов нужно приготовить:

• цепь;
• натяжитель цепи;
• 3 шт. успокоителя;
• новые болты распределительных валов;
• звездочки распредвала и коленвала;
• прокладку крышки клапанов.

Покупая цепь для замены, следует обращать внимание на качество. Лучше приобретать оригинал. Качество металла, из которого изготовлен расходник, можно определить с помощью надфиля, так как звенья и втулки закаленные

Чтобы не подсунули на рынке цепь, бывшую в употреблении, нужно ее держать рукой плашмя и проверить, насколько она провисает. Если провис 7-10 мм, то изделие новое, если 17-20 мм – старое

Качество металла, из которого изготовлен расходник, можно определить с помощью надфиля, так как звенья и втулки закаленные. Чтобы не подсунули на рынке цепь, бывшую в употреблении, нужно ее держать рукой плашмя и проверить, насколько она провисает. Если провис 7-10 мм, то изделие новое, если 17-20 мм – старое.

Моторный отсек Пежо 308

Этапы

1. Загнав машину на подъемник, нужно отсоединить клемму «минус» на аккумуляторе, чтоб обесточить автомобиль.
2. Снимаем переднее правое колесо, подкрылок и защиту двигателя.
3. Вынимаем воздушный фильтр, отсоединяем впускной воздушный патрубок.
4. Затем демонтируем декоративную крышку двигателя.
5. Отключаем датчики положения распредвалов, электропровода от двигателя.
6. Отключив питание от катушек зажигания, снимаем последние.
7. Отсоединяем вентиляционный шланг картерных газов, все патрубки. Желательно в них заткнуть технологические заглушки, чтобы туда ничего не попало.
8. Демонтировка крышки головки блока цилиндров (ГБЦ).

Блок цилиндров без крышки

Приподняв двигатель, вынимаем щуп для измерения уровня масла.
Демонтируем подушку двигателя.
Далее снимаем ремень привода дополнительного оборудования.
Открутив три крепежных болта, снимаем шкив дополнительного оборудования.
Затем проворачиваем коленвал за крепежный болт до положения, в котором фиксируется маховик.
С помощью специального устройства закрепляем маховик и распределительные валы.
Снимаем натяжитель цепи.
Снимаем шкивы распределительных валов впускных клапанов и выпускных.
Откручиваем ступицу коленчатого вала.
Снимаем цепь привода ГРМ.
Затем нужно снять неподвижную направляющую и направляющую натяжителя.
Далее снимаем шестерню коленчатого вала и уплотнительное кольцо.
Перед заменой расходных материалов на Пежо 308 и установкой комплектующих на штатные места следует все тщательно очистить от загрязнений.
Далее соберите направляющую натяжителя, неподвижную направляющую, газораспределительную цепь и шестерню привода ГРМ. Готовую конструкцию нужно установить на ГБЦ.
Выставляем метки ГРМ. Как правильно сделать, можно посмотреть на видео.
Шкив шестерни привода устройства газораспределения установите на коленвал.
Устанавливаем на место ступицу коленвала.
Возвращаем на прежнее место шкивы распредвалов впускных и выпускных клапанов.
Затем устанавливаем натяжитель и успокоитель цепи.
Устанавливаем на штатное место уплотнительное кольцо.
Монтируем шкив привода навесного оборудования.

Цепной привод в сборе

Снимаем фиксаторы распредвалов и коленвала.
Надеваем ремни вспомогательного оборудования Пежо 308 и регулируем их натяжение.
Устанавливаем головки блока крышку.
Присоединяем все патрубки.
Возвращаем на место масляный щуп.
Устанавливаем обратно катушку зажигания и подключаем ее питание.
Подключаем все датчики, электропроводку.
Прикручиваем декоративную крышку.
Устанавливаем патрубок, воздушный фильтр и крышку его корпуса.
Ставится на место защита двигателя.
Устанавливается подкрылок и правое колесо спереди.
В последнюю очередь присоединяем отрицательную клемму к аккумулятору.

После процедуры следует проверить работу двигателя. На этом процесс замены ремня ГРМ можно считать законченным. Хотя процедура трудоемкая, но вполне выполнима. Таким образом, сэкономите на автосервисе и получите неоценимый опыт.

Как выбрать новый комплект ГРМ для замены?

К сожалению, цепи и ремни ГРМ, также как и другие запчасти, подделываются кустарными и китайскими производителями, поэтому первый важный вопрос, как не приобрести контрафакт. Второй вопрос, стоит ли брать оригинальные детали или можно сэкономить, купив аналог. Давайте разберемся в этих, действительно важных вопросах.

Оригинальные запчасти. Цена на оригинальные детали, конечно, выше. Но у них есть несомненный плюс – они полностью идентичны тем, что были установлены на заводе.

Аналоги. Цена и качество могут, как не слишком сильно отличаться от оригинала, так и отличаться в разы. Всё зависит от производителя. Условно дорогие аналоги, от зарекомендовавших себя производителей, скорее всего, будут идентичны оригинальной детали, и прослужат не меньше. Условно дешевые аналоги, от безымянного производителя могут отличаться как по параметрам, то есть не факт, что подойдут в принципе, так и по качеству, оставляют желать лучшего.

Подделки. О дешевых деталях, подделываемых под бренд или даже под аналоги, говорить не стоит, так как устанавливать это на свой автомобиль опасно. Опытный глаз мастера без труда отличит контрафакт.

Современные ремни ГРМ представляют собой изделие, отличающееся повышенной прочностью и износостойкостью. Он способен выдерживать высокие динамические нагрузки. Производятся ремни ГРМ из неопрена или полихлорпрена с усилением прочными нитями корда.

Двигатели ЕР6 устанавливаются на автомобили Пежо, Ситроен и Мини-Купер в разных поколениях и имеют разные модификации с отличающимся приводом. Поэтому, при подборе цепи сверяйтесь в VIN-кодом Вашего автомобиля.

Цена на аналоги может быть разная в зависимости от бренда и страны-изготовителя. При покупке проверяйте полную маркировку товара, на котором должен быть штрих-код страны-изготовителя, артикул, пиктограммы сертификатов соответствия ОЕ и ЕС. Часто за аналоги выдают контрафактные комплекты.

Чтобы избежать покупки “левой” цепи, обращайтесь в проверенные места с большим потоком клиентов, так как в таком случае продавец меньше всего заинтересован в продаже некачественной детали. Обычно, в таких местах есть наработанный список поставщиков, которые также дорожат своим именем и не допускают поставки контрафакта.

Когда нужно менять?

Цепной привод ГРМ (газораспределительный механизм) 1,6-литрового бензинового двигателя Peugeot 308 16v достаточно долговечен и отмечены случаи, когда цепь служит до 150 тыс. км. Однако такой ресурс возможен только при условии бережной эксплуатации двигателя и соблюдения регламента технического обслуживания. На практике замена цепи ГРМ Пежо 308 производится с периодичностью в 60 тыс. км пробега. При износе цепи происходит её удлинение, что вызывает смещение фаз газораспределения.

Рекомендованный интервал замены ремня на дизеле Пежо составляет 240 тыс. км или 10 лет эксплуатации. По факту замену производят чаще — обычно через 100 тыс. км.

Основными признаками износа привода ГРМ будут:

Провисшая под успокоителем цепь — признак необходимости замены

Последствия несвоевременной замены

При появлении любого симптомов, указанных выше, необходимо проверить состояние привода ГРМ. Поскольку дальнейшая эксплуатация вытянутой цепи может привести к капитальному ремонту двигателя. Вытянувшаяся цепь может перескочить через несколько зубьев шестерён и клапана двигателя столкнутся с днищами поршней. В этом случае ремонт будет долгим и дорогостоящим.

Проверка износа цепи

Применяющиеся на Пежо 308 бензиновые двигатели моделей EP6 и EP6DT Турбо имеют возможность проверки износа цепи при помощи специального инструмента. Таким инструментом является, например, набор фиксаторов для различных двигателей концерна Пежо-Ситроен от фирмы Ликота (каталожный номер АТА-3805). В комплекте есть специальный шаблон с резьбовой частью, который устанавливается на место штатного натяжителя цепи. Внутрь шаблона вкручивается шток из комплекта. Износ цепи определяется по длине штока и втулки, процесс замера показан на фото.

Для атмосферного двигателя длина штока и втулки не должна быть больше 73,5 мм, для турбомотора — не более 71 мм.

Инженеры пошли дальше и оснастили этот чудо-мотор турбиной. Но не просто турбиной, а турбиной с доработками, что бы избавить двигатель от «турбоямы»ни разработали турбину, которая одинаково хорошо работает и на низких и на высоких оборотах двигателя, этот эффект достигается благодаря сдвоенной турбине, ее лопасти, вращающиеся за счет потока отработанных газов, разделены надвое и каждая часть работает от своей пары цилиндров, а не от всех одновременно. Эта система называется Twin Scroll и позволяет заставить мотор выдавать максимальный крутящий момент уже после 1400 об/мин.

На этом инновации двигателя EP6 не заканчиваются, моторостроители из Франции доработали систему охлаждения и смазки двигателя. Жидкостная помпа и масляный насос оснащены фрикционными передачами, за счет этого, например, циркуляция антифриза в системе начинается не сразу после холодного запуска двигателя, а по достижению определенной температуры, а масляный насос работает таким образом, чтобы к узлам трения доставлялось ровно такое количество масла, которое нужно и под нужным давлением. В общем получился двигатель в теории просто совершенный и готовый решить для вас любые задачи.

Цепь ГРМ Peugeot 308

Газораспределительный механизм двигателя снабжён приводом, который регулирует фазы распределения впускных/выпускных клапанов и механизмов в цилиндропоршневой системе. Всего существует три типа приводов: цепной, ременной и зубчатый. На Пежо 308 с самым распространённым 120-сильным агрегатом ЕР 6 установлена цепная передача.

ЕР 6 – четырёхцилиндровый агрегат с верхним типом расположения распредвалов по два клапана на цилиндр (DONS). В зависимости от модификаций различают атмосферную и турбированную дизельную версии объёмом 1.4 и 1.6 литра мощностью от 90 до 270 л.с.

В обеих версиях моторов привод ГРМ на Пежо 308 работает по одному принципу, разница будет в показателях величины допустимого износа успокоителей цепи при диагностике. Новый установочный комплект цепи ГРМ подбирают по VIN автомобиля, где учитываются параметры двигателя для каждой конкретной модели.

Основные узлы привода:

Принцип работы ГРМ состоит в синхронной работе двух валов: распределительного и коленчатого. Распредвалы приводятся в движение через муфту фаз газораспределения, получая вращение от коленчатого вала.

Кулачки на распредвалах набегают на пружинные рычаги клапанов, обеспечивая фазы впуска топливной смеси и выпуска отработанных газов. Регулировка фазораспределения механизма зависит от двух факторов: расположений специальных меток на валах и величиной натяжителя цепи.

При соблюдении регламентного ТО цепь привода ГРМ на Пежо 308 может служить до 150 тысяч км пробега. Износ цепи будет проявляться следующими симптомами:

• Во время запуска двигателя слышен характерный гул двигателя на холостых оборотах, возможны сбои в работе клапанной системы на малых оборотах
• Проблемы с запуском при минусовой температуре холодного агрегата и признаки «троения» на холостом ходу
• Наблюдается повышенный расход топлива и масла
• Внезапные остановки двигателя на холостом ходу и малых оборотах
• Неустойчивая работа агрегата с явными признаками дымного выхлопа отработанных газов
• Отказы запуска двигателя при работающем стартере и системе зажигания

Проблема с цепью ГРМ определяется бортовым компьютером, который выдаёт чек на ошибку «аntipollution system faulty». Также во время сбоев на бортовой панели приборов будет гореть индикатор «Check Engine». Если проблема не решается с помощью регулировки натяжителя цепи, то привод подлежит замене полностью. Замену можно произвести своими руками при условии соблюдения технического регламента и специального набора инструментов.

Последствия износа

Со временем шарнирные соединения цепи изнашиваются, что приводит к ее растягиванию. Шаг между звеньями увеличивается, и расходник уже не будет работать качественно. Цепь нужно менять в следующих случаях:

• регулировать натяжку цепи больше не представляется возможным;
• метки на валах больше не совпадают;
• на расходнике видны сколы или другие повреждения.

Если цепь растянется, двигатель будет работать неровно. Он начинает издавать посторонние шумы, хуже заводиться. Машина начинает потреблять больше топлива. На растянутой цепи звенья могут проскакивать по зубьям. Хорошо еще если после этого автомобиль просто перестанет двигаться, но это вполне может стать причиной встречи клапанов с поршнями, а это уже капитальный ремонт

Поэтому всегда очень важно регулярно проверять текущее состояние расходника. Хоть цепь и практичнее ремня, но и она вырабатывает свой ресурс

У цепной передачи есть свои неоспоримые преимущества:

• цепь рвется редко, намного чаще она растягивается;
• делается цепь из твердого материала;
• при перебоях в работе цепи клапаны не подвергаются внешнему механическому воздействию.

Замена данного расходника – непростое дело, которое многие автолюбители поручают профессионалам, но провести процедуру замены можно и самостоятельно. Для этого надо в точности следовать инструкции и стараться выполнять все правильно.

Когда менять цепь ГРМ на Пежо 308 (регламент и признаки замены)

Несмотря на то что внешне приводная цепь газораспределительного механизма атмосферника ЕР6 выглядит хлипенько, она способна исправно отработать минимум 150-170 тысяч при бережном отношении к двигателю и соблюдении технических регламентов. Так же отзываются и о цепи ГРМ для этого двигателя с турбиной, да и процесс замены отличается мало. Разница в некоторых нюансах в процессе замены и регулировки, а также допусках на износ.

Цепь ГРМ способна отходить 150-170 тыс. км.

Обрыв приводной цепи маловероятен, поэтому замена её рассматривается только при проявлении некоторых симптомов, порой косвенных.

Косвенные симптомы

Основными из них считаются:

1. Повышенный «дизельный» шум при работе двигателя на холостых и малых оборотах.
2. Двигатель начинает подтраивать и плохо запускаться.
3. Растёт расход масла при норме в 0,25-0,5 л на 1000 км, наблюдается высокий расход бензина.
4. Неустойчивая работа, провалы, двигатель внезапно глохнет.
5. Бортовой компьютер может выдавать ошибку Antipollution system faulty и ряд профильных ошибок, связанных с системой газораспределения.

Ошибка Antipollution system faulty может свидетельствовать о проблемах с цепью ГРМ.

Симптомов может быть ещё больше, но основной повод для замены цепи — соответствующий пробег, особенно в тех случаях, когда автомобиль эксплуатируется в городе, где километр пробега идёт за два.

Особенности привода ГРМ

Меняем цепь грм и натяжитель, признаки и интервал замены На «Пежо-308» устанавливается выносливый и технологичный мотор ЕР6. Он атмосферный, а это означает, что никаких турбин или интеркулеров в нем не предусмотрено. Этот двигатель можно встретить и на других моделях «Пежо», например на 308-й. Если у вас мало опыта, то серьезный ремонт двигателя лучше доверить профессионалам.

Но если речь идет только лишь о замене цепи, то справиться с этой проблемой можно за один вечер. Но вам нужно знать, когда нужно проводить замену, а также местонахождение всех меток, по которым устанавливаются распределительные и коленчатый валы. Об этом мы и поговорим в нашей статье.

Потребуется набор для установки меток ГРМ на Пежо

Инструмент

• Спец инструмент для установки меток на двигателей EP6, Licota и JTC, (ссылки на установочные наборы), Ликота конечно подешевле.
• Воротки, маленький на 1/4 и большой на 1/2

Головки:

• на 18 для болта шкива коленчатого вала
• на 10 для откручивания клапанной крышки
• на 8 для откручивания верхнего успокоителя
• на 27 для натяжителя цепи
• Е16 для болтов распредвалов
• торэкс Т40 для откручивания нижних успокоителей
• торэкс Т30 для снятия блока дроссельной заслонки (для нетурбированной модели)
• ключ на 16 для снятия опоры у блока двигателя
• Динамометрический ключ (как производить затяжку динамометрическим ключом)

Для удобства, что б не искать весь этот инструмент, проще сразу купить набор и не мучится, все равно пригодится.

Снятие:

Отвинчиваем блок воздушного фильтра, снимаем с направляющих и отводим в сторону
Откручиваем клапанную крышку и снимаем ее, Берем 18ю головку с воротком и поворачиваем шкив коленчатого вала, примерно выставляем распредвалы для установки метки снизу

Внимание, в случае пропуска метки не рекомендуется крутить вал против часовой стрелки, провернуть вал вперед еще на два оборота до попадания.

Снимаем защиту ДВС (Двигатель Внутреннего Сгорания), если она имеется.
Поддомкрачиваем машину или поднимаем ее на подъемнике и устанавливаем нижнюю метку в отверстие
Откручиваем правое колесо и локер, он нам тоже будет мешать.
Если вы производите замену не на подъемнике, то придется, что то поставить под поддон ДВС, типа пенек, и опустить не него двигатель с машиной и снять правую опору,
Устанавливаем верхнюю приспособу для меток распредвалов.
Снимаем ремень генератора.

Откручиваем приводной ролик помпы, он крепится тремя болтиками на 10
Далее следует отвинтить верхний успокоитель и натяжитель цепи

Откручиваем и шкив колена
Болт на 18 который прижимает и держит опору нижней звездочки
Вынимаем эту самую опору из сальника. (сальник лучше всего заменить на новый)
Снимаем нижние успокоители цепи вывинтив 3 болта как показано на фото
Вынимаем масляный щуп, так как внутри блока он проходит сквозь успокоитель цепи
Вытягиваем цепь наверх вместе с успокоителями и нижней звездочкой.
Устанавливаем все в обратной последовательности с выставлением меток ГРМ

Следует сначала собрать всю конструкцию цепи и успокоителей перед установкой, как показано на фото, и после этого опускать на установочное место ГРМ

Обязательно нужно обезжирить звездочку ГРМ и ступицу коленвала перед установкой на посадочное место.

Для замены цепи ГРМ, по регламенту завода изготовителя требуются новые запасные части:

1. 0805K1 — Шестерня распредвала, впуск
2. 0805K3 — Шестерня распредвала, выпуск (Пежо EP6CDT) Turbo
3. 0513C8 — Шестерня привода цепи ГРМ, нижняя (Пежо EP6)
4. 0249E6 — Прокладка клапанной крышки (Пежо EP6CDT)
5. 082028 — Шайба уплотнительная
6. 0249Е7 — Прокладка клапанной крышки (Свечные колодцы) (Пежо EP6CDT)
7. 025057 — Болт DIAM 6X100-20
8. 0516K5 — Болт коленчатого вала
9. 080677 — Болт распредвала
10. 080678 — Болт распредвала
11. 082026 — Болт направляющей цепи ГРМ
12. 082027 — Болт
13. 1606466680 — Болт шкива коленчатого вала
14. 0829G3 — Натяжитель цепи ГРМ
15. V861831780 — Цепь привода ГРМ (Пежо EP6CDT) Turbo
16. 081830 — Направляющая цепи ГРМ правая. (Пежо EP6CDT) Turbo
17. 081831 — Направляющая цепи ГРМ левая. (Пежо EP6CDT) Turbo
18. 081829 — Направляющая цепи ГРМ верхняя. (Пежо EP6CDT) Turbo

Болт крепления звездочки коленвала рекомендуется намазать стоп резьбой

Моменты затяжки динамометрическим ключом:

1. Натяжитель цепи — 8,5 дН.м
2. 3 болта крепления успокоителей — 2,5 дН.м
3. Болт крепления ступицы коленчатого вала— затяжка моментом 5 дН.м, далее угловая затяжка 180 градусов
4. Три болта шкива навесного оборудования — 2,8 дН.м
5. Болт крепления фазовращателя — затяжка моментом 2 дН.м далее угловая затяжка 180 градусов
6. Болт крепления звездочки распредвала — затяжка моментом 2 дН.м далее угловая затяжка 90 градусов

Замена Грм Пежо 308 Ep6

»» Как поменять цепь привода ГРМ на Peugeot 308, 408, 3008 с двигателем EP6

Прежде чем менять даты, вам нужно проверить капот, чтобы посмотреть, поможет ли вам здесь специальное устройство (шаблон натяжителя) по меркам вот так это выглядит Фото

В двигателе EP6 шаблон привинчивается вместо натяжителя, сначала вкручивается внутренний штифт, вкручивается в соответствии с основной резьбой по полной программе рук, а внутренний шток прикручивается руками к легкая остановка, ее не нужно крутить с большим усилием, достаточно затянуть, продолжать затвердевать с помощью линейки или суппорта; на атмосферном двигателе EP6 должно быть до 73 мм. на двигателе с турбонаддувом EP6DT 71 мм. Чтобы купить шаблон мифа, в моем тестировании есть возможность установить временные метки, где цены довольно низкие.

Желательно внести изменения в цепь привода ГРМ на Peugeot 308 с двигателем EP6 на подъемнике, если нет тока, вам придется немного повозиться, потому что вам нужно открутить правильную опору двигателя и установить метку маховика. Находится в самом низу двигателя, но что осталось сделать на фото вы увидите у нашего клиента.

ситроен DS5 заменяет цепь ГРМ ep6 ep6cdt

пример Peugeot 308 Turbo, двигатель с турбонаддувом еще проще ремонтировать все, что выглядит следующим образом, только крышка клапана отличается, а на выпускном распределительном валу установлен переключатель фазы.

• Специальный маркировочный инструмент для двигателей EP6 и (ссылка на установочные комплекты) Likota дешевле.
• Воротник, маленький на 1/4 и большой на 1/5

• 18 для болта шкива коленчатого вала
• 10 Откручиваем крышку клапана
• 8, откручиваем верхнюю крышку
• на 27 для натяжителя цепи
• E16 для болтов распределительного вала
• Torex T40 открутить нижние амортизаторы
• Снятие дроссельной заслонки Torex T30 (не турбо модель)
• поз. 16 для снятия опоры на двигателе в сборе
• Гаечный ключ ()

Для удобства не найти весь инструмент. К таким распространенным слухам легче сразу отнестись, это будет ей безразлично.

Открутите воздушный фильтр, снимите его с направляющих и отведите в сторону
Открутите крышку клапана и снимите ее, возьмитесь за рукоятку 18-й головки и поверните шкив коленчатого вала примерно на распределительный вал, чтобы обозначить его ниже

Внимание, если вы не хотите пропустить галочку, поверните вал против часовой стрелки, поверните вал еще на два оборота, пока он не коснется.

Осторожно: сервисная установка коленчатого вала расположена таким образом, чтобы наш клиент оставался с поршнями, которые находятся на одном уровне с промежуточным, между верхней и одной из мертвых точек. Сначала соберите всю цепь и демпферы перед установкой, как показано на фото, а затем опустите его до установленного срока

Сначала соберите всю цепь и демпферы перед установкой, как показано на фото, а затем опустите его до установленного срока.

Перед установкой шасси необходимо обезжирить звездочку цепи и звездочку коленвала.

Для замены цепи привода ГРМ в соответствии с правилами производителя требуются новые детали:

1. 0805K1 — Распределительный вал, впускной
2. 0805K3 — выпуск турбо распределительного вала (Peugeot EP6CDT)
3. 0513C8 — Цепь привода ГРМ, нижняя (Peugeot EP6)
4. 0249E6 — Прокладка крышки клапана (Peugeot EP6CDT)
5. 082028 — Уплотнительная шайба
6. 0249E7 — (Candle Wells) (Peugeot EP6CDT)
7. 025057 — DIAM Болт 6X100-20
8. 0516K5 — Болт коленчатого вала
9. 080677 — Болт распределительного вала
10. 080678 — Болт распределительного вала
11. 082026 — болт цепи привода ГРМ
12. 082027 — Болт
13. 1606466680 — Болт шкива коленчатого вала
14. 0829G3 —
15. V861831780 — Цепь газораспределительного механизма (Peugeot EP6CDT) Turbo
16. 081830 — цепь направления, справа. (Peugeot EP6CDT) Турбо
17. 081831 — Направление цепи газораспределения влево. (Peugeot EP6CDT) Турбо
18. 081829 — Верхняя направляющая цепь сверху. (Peugeot EP6CDT) Турбо

Рекомендуется смазывать крепежный болт коленвала смазкой резьбы.

Крутящий момент затяжки:

EP6 Time Kit без крепления

1. Натяжитель цепи — 8,5 дН.м
2. 3 болта крепления демпфера — 2,5 дН.м
3. Болт крепления листа коленчатого вала — момент затягивания 5 дН.м, последующее угловое затягивание на 180 градусов
4. Три болта шкива установленного оборудования — 2,8 дН.м
5. Монтажный болт фазовращателя — затяжка с моментом 4 дН.м и дальнейшее угловое затягивание на 180 градусов
6. Болт вала кулачка зонтика — затяжка 4,5 дН.м. Далее угловое затягивание составляет 90 градусов

Будьте осторожны, чтобы не перепутать фазовые переключатели — на входе марка IN35, на выхлопе EX30

Смена цепи ГРМ Peugeot 308 ep6 фото отчет фото

Замена ремня ГРМ Peugeot 308

Замена ремня ГРМ (газораспределительного механизма) с сохранением дилерской гарантии! Приезжайте к нам, если подошёл регламент замены ремня ГРМ, а также при появлении признаков его износа:

Мы оперативно проведём замену ремня ГРМ, по необходимости – ремней навесного оборудования, а также диагностику ДВС и газораспределительного механизма.

ФУНКЦИОНАЛЬНОЕ ПРЕДНАЗНАЧЕНИЕ РЕМНЯ ГРМ

Замена ремня ГРМ является частью планового технического обслуживания автомобиля Peugeot 308 и играет важную роль в работе двигателя транспортного средства. Несвоевременная замена ремня может привести к сбою в работе мотора, а обрыв к деформации клапана газораспределительного механизма и необходимости проведения капитального ремонта двигателя.

Все детали газораспределительного механизма тесно связаны друг с другом, впрыск воздушно-топливной смеси приводит в движение поршень цилиндра двигателя, который в свою очередь толкает коленчатый вал, связанный ремнем привода с распределительным валом. Таким образом, происходит движение распредвала, который регулирует частоту движения клапанов. Ремень ГРМ Peugeot 308 связывает между собой шестерни и передает крутящий момент от коленчатого вала к распределительному, влияя на скорость его вращения. При исправности системы частота их оборотов должна быть равна.

ВИДЫ НЕИСПРАВНОСТЕЙ РЕМНЯ ГРМ

Для предупреждения и профилактики работы газораспределительного механизма необходимо периодически производить замену ремня ГРМ, это сохранит мотор автомобиля Peugeot 308 от поломки, предупредит преждевременный износ двигателя и увеличит срок его эксплуатации.

Износ ремня ГРМ происходит по ряду причин, избегая которые можно продлить срок службы двигателя автомобиля.

ПРИЗНАКИ НЕИСПРАВНОСТИ РЕМНЯ ГРМ

Все эти неполадки могут свидетельствовать о сдвижении фаз газораспределения и ослабления натяжки ремня. Если на своем автомобиле Peugeot 308 вы заметили один или несколько признаков и этого списка – немедленно обратитесь в СТО, для проведения осмотра.

КАК ЧАСТО НЕОБХОДИМО ПРОИЗВОДИТЬ ЗАМЕНУ РЕМНЯ ГРМ Peugeot 308

Частота замены любых расходных материалов для автомобилей зависит от стиля вождения и режима эксплуатации автомобиля. При экстремальном стиле вождения и агрессивном использовании транспортного средства производить замену ремня ГРМ необходимо по мере его износа и стирания зубцов.

КАКОЙ РЕМЕНЬ ГРМ ЛУЧШЕ ВЫБРАТЬ

Современные ремни для газораспределительной системы представляют собой высокотехнологичное изделие, отличающееся повышенной прочностью и износостойкостью, способное выдерживать высокие динамические нагрузки. Производятся ремни ГРМ из неопрена или полихлорпрена с усилением прочными нитями корда из стекловолокна, нейлона и хлопка.

Достаточно технологичный и выносливый атмосферный двигатель ЕР6, который устанавливается на ряд моделей Пежо, в том числе и на 308-ю, время от времени требует сложного ремонта. Без опыта работы с двигателями такого уровня и без соответствующего оборудования о сложном ремонте говорить не приходится. Тем не менее замена цепи ГРМ на Пежо 308 с мотором ЕР6 возможна и своими руками. Перед этим необходимо знать, когда менять, знать где находятся установочные метки и как правильно выставить распредвалы и коленвал друг относительно друга. Попробуем в этом разобраться.

Процесс замены

Процедуру замены цепи лучше производить на эстакаде или с использованием домкрата. А вот какие инструменты при этом понадобятся:

• домкрат;
• воротки;
• головки;
• ключи;
• отвертка.

Следует покупать только качественные материалы. На расходниках экономить не стоит. Покупая цепь, смотрите на ее провисание – новый расходник не будет провисать более 10 мм. Качество материала, из которого сделан расходник, можно проверить надфилем.

1. Итак, сначала поднимаем автомобиль домкратом. Затем обесточиваем его, отсоединив от автомобиля минусовую клемму.
2. Демонтируем переднее колесо справа и подкрылок.
3. Снимаем воздушный фильтр, отсоединив воздушный патрубок.
4. Снимаем кожух с двигателя.
5. Отсоединяем датчики движения распредвалов.
6. Демонтируем катушки зажигания, отсоединив питание от них.
7. Отсоединяем шланг вентиляции со всеми патрубками. Не забудьте поставить заглушки, чтобы избежать попадания грязи.
8. Снимаем крышку блока цилиндров.
9. Теперь необходимо немного поднять двигатель и вынуть измерительный щуп.
10. Снимаем подушку мотора.
11. Демонтируем ремень привода доп. агрегатов.
12. Снимаем шкив доп. оборудования, для чего придется отвернуть 3 винта.
13. Прокручиваем коленвал до положения фиксации маховика.
14. Фиксируем маховик и валы. Для этого необходимо использовать специальное устройство.
15. Демонтируем цепной натяжитель.
16. Снимаем все шкивы.
17. Демонтируем ступицу коленвала.
18. На следующем этапе снимается сама цепь ГРМ.
19. Демонтируем направляющие натяжителя.
20. Снимаем шестеренку коленвала.
21. Перед тем как ставить на свои места новые расходники, посадочные места нужно как надо очистить от грязи.
22. Теперь собираем все направляющие, цепь и все это устанавливаем.
23. Выставляем все необходимые метки.
24. Ставим на коленвал шкив шестеренки привода ГРМ.
25. Устанавливаем ступицу коленвала.
26. Ставим на свои места все шкивы.
27. Делаем установку натяжителя и успокоителей.
28. Ставим кольцо уплотнения.
29. Устанавливаем шкив привода доп. оборудования.
30. Надеваем ремни дополнительных агрегатов.
31. Ставим масляный щуп и все патрубки.
32. Ставим на место кожух мотора, патрубки.
33. Теперь устанавливаем колесо.

Как видите, хоть это достаточно трудная работа, но все же выполнимая. При соблюдении всех необходимых условий ее возможно выполнить каждому. По окончании сборки обязательно проверьте работу двигателя. При наличии посторонних шумов процедуру установки придется повторить.

Каталожные номера

В том случае, если после проведения замеров вы выяснили, что необходима замена цепи “Пежо 308”, потребуется купить запчасти. Но для этого нужно знать их каталожные номера, воспользуйтесь таблицей.

Название запчасти	Номер по каталогу
Оригинальная приводная цепь	0816-Н9
Шкив впускного распределительного вала	0805-K1
Шкив выпускного распределительного вала	0805-К3
Уплотнительная муфта распределительного вала	0807-39
Шкив коленвала	0513-C8
Болты шестерни распределительного вала (2 шт.)	0806-77
Натяжитель	0829-G3
Верхний успокоитель (оригинал)	0 818-41
Левый успокоитель	0818-33
Правый успокоитель	0818-30
Ступица коленвала	0513-E1
Сальник коленчатого вала	0514-C8
Болт для фиксации ступицы коленчатого вала	0516L8
Прокладка под клапанную крышку	0249-Е7
