Лифт подвески нива 2121 своими руками чертежи

Материалы и инструменты

Для того чтобы произвести лифт подвески («Шеви Нива» дизель) самостоятельно, нам необходимо заготовить следующий набор запчастей:

  1. Комплект передних и задних пружин. Здесь идеально становятся на «Шевроле Ниву» детали длиной в 31.5 сантиметров и толщиной в 1.57 сантиметров. Можно купить пружины и другого параметра – все зависит только от вашего вкуса.
  2. Резиновые проставки с металлическим чашками. Их мы будем устанавливать под пружины.
  3. Амортизаторы. Как показывает практика, наиболее пригодными для «Нивы» являются изделия марки Premium и Excel-G. Но опять же все зависит от того, какую жесткость подвески вы хотите получить в итоге.
  4. Проставки под верхнюю шаровую опору. Их в магазине вряд ли можно найти, поэтому разумнее будет заказать их у знакомого токаря. Толщина проставок – порядка 2-3 сантиметров. При этом кронштейны под задние амортизаторы придется сделать своими руками.
  5. Укрупненные шайбы под чашку. Внутренний их диаметр должен составлять 1 сантиметр, внешний – 3 сантиметра. Всего таких шайб нам потребуется 12 штук.
  6. Под верхние шаровые опоры и чашку следует приобрести специальные удлиненные болты. Здесь подойдут детали от глушителя «восьмерки» (М8х65) и от ВАЗовского рычага подвески М10х75х1,25 6 и 4 единицы соответственно.
  7. Несколько домкратов, стяжек для пружин и досок для подкладки.

Не спорю, что в Самаре, в Нижнем Новгороде, в Москве или городах типа Екатеринбург и Санкт-Петербург есть множество компаний, готовых за ваши деньги сделать любой объем работ по машине и подвеске в частности.

Если вы решили все сделать самостоятельно, ничего не имею против. Только советую использовать только заводские, качественные комплекты для лифта Нивы.

Хорошие отзывы заслужили комплекты от Иж Техно, в магазине на Седова, что в Санкт-Петербурге, можно тоже найти отличные варианты. Этот магазин называется Нива 4×4. Еще отлично себя показал лифт-комплект Т 34. Каждый из них отлично подходит для Нивы, потому широко применяется автовладельцами при доработке подвески спереди и сзади.

Для работы вам понадобится взять:

  • передние и обязательно задние новые пружины;
  • проставки, выполненные из резины, под взятые пружины с чашкой из металла;
  • проставки для нивовской шаровой опоры (верхней);
  • амортизаторы;
  • кронштейны для задних пружин-амортизаторов;
  • шайбы для чашек;
  • набор инструментов;
  • домкрат;
  • прочные доски;
  • стяжки для работы с пружинами.

Размеры подбираются индивидуально, исходя из того, какой у вас автомобиль и на какие результаты вы нацелены. Что-то удается купить без проблем. Хотя некоторые элементы придется брать под заказ или делать все своими руками. Вот почему покупка готового лифт-комплекта для меня выглядит предпочтительнее.

Приготовьтесь к работе. Фото и видео инструкции вам в помощь.

Лифтинг подвески Нивы ВАЗ 2121 21213 21214 2131

Когда человек покупает Шевроле Ниву, он редко задумывается об экстремальной поездке. Чаще всего машина покупается для выезда всей семьей на пикник. То есть автомобиль совершает переезд из одного пункта в другой.

Хоть Шевроле Нива и является внедорожником, европейским и азиатским конкурентам она заметно проигрывает в проходимости по трудно доступным местам. Именно из-за этой проблемы любители охоты, рыбалки и просто экстремальной езды выбирают вместо просмотра видео сидя дома, делать лифтинг своего автомобиля.

Лифтинг — это такой тюнинг, когда увеличивают дорожный просвет машины. Зачастую делают его своими руками, в гаражах.

Шевроле Нива

Грамотная доработка позволит превратить Ниву в достаточно солидный автомобиль, который будет показывать отличные результаты на бездорожье и на труднодоступной местности. Мы упомянули слово «лифтинг», но не сказали, что же это такое.

Лифтинг — это комплекс изменений, вносимых в конструкцию машины. Они позволяют установить на автомобиль колеса большего диаметра. Чаще всего, для создания подобных проектов выбирают легковые автомобили с полным приводом.

Что дает лифтинг?

Среди неопытных драйверов ходит слух, будто лифтинг увеличивает клиренс. Помните, это не так. Следует понимать, что дорожный просвет увеличат колеса большого диаметра, а лифтинг главным образом позволит их установить на машину.

Другими словами, это модернизация дорожного просвета и значительный прирост в проходимости. Такой тюнинг машины без особого труда выполняется своими руками.

Для этого нужно найти время, укомплектованный всем необходимым гараж и выделить бюджет на закупку запчастей.

В конечном итоге дорожный просвет увеличивается, и автомобиль может легко преодолеть ухабы и всевозможные ямы. Первым делом стоит установить и модернизировать лифт подвески и поставить большие колеса. Рассмотрим преимущества Нивы с лифтингом:

  • Более «жесткий» внешний вид автомобиля;
  • Улучшение параметра «проходимость;
  • Возможность установки колес с грязевой резиной и колес большего размера;
  • Увеличение клиренса;
  • Прибавка в защите важных механизмов от физических повреждений и износа.

Тонкости лифтинга

В таком виде тюнинга подвески автомобиля как лифтинг, всегда нужно сохранять здравый смысл и уметь вовремя остановиться

Важно знать, что при доработке изменяется угол излома приводов, что автоматически приводит их к уменьшению срока службы

Увеличивать клиренс нужно только с минимальной нагрузкой на ходовую часть, иначе могут возникнуть серьезные проблемы.

Тюнинг подвески такого авто очень популярен среди охотников и рыболовов. Показатели проходимости этой машины и без того уже зарекомендовали себя на высоком уровне, а произведенные модернизации подвески еще сильней увеличивают их. Это делает его еще более популярным и функциональным.

Доработанный вездеход

Использовать лифтинг для Шевроле Нивы стоит только в том случае, если вы будете проводить время на бездорожье, ведь на лифтованном автомобилей снижается ресурс подвески, трансмиссии и ресурс деталей ходовой части.

Но будьте готовы, что детали будут изнашиваться быстрее во время такой экстремальной езды.

Наружные шрусы данному слишком мало подвержены, хуже им будет, если колесо станет с повышенным вылетом, шириной и весом, и тогда они могут «захрустеть».Хотя и тогда подшипнику ступицы приходится не сладостно, особенно если он имел перед этим люфт.

Хотя мы ушли от данной проблемы, так как устанавливаем поворотные кулаки с 2-мя шариковыми подшипниками (от задней полуоси), их не нужно регулировать, затягиваются до упора, хотя гораздо лучше динамометрическим ключом. Узел выходит не обслуживаемый, разгружается ступица, проще накат и гораздо лучше динамика машины. Поворотные кулаки естественно отечественного производства и с гарантией.

При установке широких колёс в последствии лифта нужно будет иметь в виду и о шаровых (когда слабые – «полетят»), сможет полететь и маятник, а установка новейших газовых амортизаторов имеет своим результатом ужесточение верхнего кронштейна пер. амортизатора (по другому рвет, особо при утяжелении передка), можно усиливать и крепление задних амортизаторов. Предпочтительно при лифте, заменить подвеску на п/уретановую, взамен резины.

Экономный лифт подвески Нивы 1,5-2 сантиметров. В такой ситуации мы прибегаем к смене резиновых проставок под пружины на тюнинговые (большей толщины), установки шайб, проставок под верхние шаровые опоры и регулированию отбойников пружин (по желанию посетителя). В этом выполнении на Ниву становятся диски (правильные) в размере R15 215/75.

Что изнашивается быстро и как поменять?

Чаще всего в конструкции амортизатора страдают такие детали, как сальник от штока или клапанный механизм. Сальники просто изнашиваются как резинотехнические изделия, трескаются, и масло начинает вытекать наружу, уровень требуемого сопротивления падает. Шток внутри цилиндра за время службы производит сотни тысяч движений туда-сюда, поэтому если на нем появились задиры или коррозия, то срок его службы значительно сокращается. Этому же способствуют высокая запыленность воздуха: пыль проходит между пыльником и корпусом, оседает и оказывает абразивное разрушающее воздействие. Также на срок эксплуатации влияет быстрая езда по разбитым дорогам и быстрый разгон в холодное время (для сохранения амортизаторов лучше пару километров проехать на невысокой скорости, чтобы прогреть все системы Нивы).

Сломанный пыльник амортизатора

Для самостоятельной замены амортизаторов на 21213 понадобится проникающая смазка, молоток, торцевая головка на «19», рожковый или накидной ключ на «19». Перед работами можно немного поднять заднюю часть (для задних амортизаторов) с помощью домкрата и нанести проникающую смазку на все соединения, с которыми вы предполагаете работать.

Какие амортизаторы лучше поставить на Ниву 2121, 21213 и 21214

Из многообразия, представленного на рынке запчастей, бывает очень непросто выбрать наиболее подходящий экземпляр. Вышеприведенные детали практически не отличаются по техническим параметрам, но качество может существенно разниться. Оригинальные запчасти, к сожалению, не являются образчиками надёжности, поэтому многие автомобилисты отдают предпочтение аналогам иностранного производства.

Выбор вида: газовые, газомасляные, масляные

Прежде всего, при выборе новых изделий следует определиться с типом амортизаторных стоек. Существенное отличие между моделями таких деталей заключается в веществе, которым наполнена внутренняя камера. Существуют три основных вида амортизаторов: газовые, газомасляные и масляные.

Газовые стойки идеально подходят для спортивного стиля вождения, но стоят дороже и не подлежат ремонту. Масляные изделия дешевле и мягче, что делает езду более комфортной на относительно невысоких скоростях движения. Альтернативным вариантом являются газомасляные стойки, которые, по сути, являются газовыми устройствами гашения колебаний. В изделиях этого типа также присутствует ёмкость с маслом, но для придания изделию большей жёсткости в устройстве имеется и камера наполненная атмосферным воздухом. Какие амортизаторы лучше поставить на Ниву 2121, 21213 и 21214 зависит, прежде всего, от стиля вождения автомобиля.

Лучшие производители: Сакс, Каяба, Trialli, SS-20

При установке новых амортизаторов, кроме типа изделия, необходимо обращать внимание на производителя запчастей. Наибольшей популярностью у владельцев автомобиля Ваз 2121 пользуются следующие фирмы:

  • Каяба – относительно недорогие амортизаторные стойки для автомобиля Ваз 2123. Можно приобрести как газовые, так и масляные изделия. Все размеры и характеристики таких элементов подвески полностью соответствуют заводским параметрам.
  • Сакс – германские амортизаторы высокого качества, которые стоят дешевле оригинальных изделий. При желании, можно выбрать газомасляные либо масляные изделия для установки на автомобиль Нива 2121 любой модели.
  • Trialli – наиболее популярная фирма-производитель амортизаторных стоек, устанавливаемых на автомобили Нива вместо оригинальных изделий.
  • SS-20 – амортизаторы идеально подходят для эксплуатации в условиях российского бездорожья. Стойки этого производителя отлично выдерживают низкие температуры в зимнее время года.

Продукция перечисленных производителей пользуется заслуженным доверием отечественных автолюбителей.

Можно ли установить амортизаторы от Шевроле Нива

Многие владельцы отечественных автомобилей Нива 2121 пытают поставить на них стойки от Ваз 2131. Выполнять такую замену категорически не рекомендуется. На Chevrolet Niva амортизаторы имеют больший ход штока. Если физически установить изделие вполне можно на штатное место, то во время эксплуатации может произойти поломка крепления при пробое подвески.

Варианты лифтовки

Как и где вы будете делат ь лифт для своего кроссовера, решайте сами. Постараюсь рассказать про все нюансы этой процедуры, чтобы вам было понятно, чего ожидать и к чему готовиться.

Скажу сразу, что кузовной лифт поднимает весь кузов путем использования подставок, доработки шланга и прочих деталей. В теории подобный тюнинг очень простой, но в случае с Нивой его не используют. А все почему? Да потому что у Нивы 2121 и других представителей серии отсутствует рама. Была бы рама, тогда вопросов нет.

Отсюда делаем вывод, что для нашей Нивы оптимальным решением станет подвесной лифтинг. Он дает следующие преимущества:

  • увеличивает проходимость кроссовера;
  • поднимает всю машину;
  • позволяет устанавливать колеса большего размера без необходимости подрезать арки;
  • обеспечивает автомобилю более привлекательный внешний вид;
  • делает Ниву идеальным авто для рыбалки, охоты и езды по самым сложным участкам дорог и бездорожья.

Если поднять машину примерно на 45 мм, добиться лифта в 50 мм или даже взять высоту в смелые 60 мм, удастся без труда вставить в заводские арки колеса диаметром до 29 дюймов. Не забывайте, что установки больших колес влияет на расход топлива.

Многие ошибочно считают, что проще вырезать арки, вставить туда шины на 33 дюйма и поднять тем самым авто. На практике при таких решениях машина поднимается незначительно. Самое главное, на геометрическую проходимость это не сильно влияет. Я бы рекомендовал поставить одновременно колеса на 31 дюйм и выполнить лифт. Такая комбинация обеспечит наилучший результат. Только грамотно выбирайте себе диски на авто и не забывайте о сезонных правилах хранения резины.

Сделаю одно замечание. При лифтовке у машины сокращается срок службы внутреннего ШРУСа и заводского пыльника. Чтобы исправить проблему, попробуйте поменять внутренние пыльники на ШРУСе на наружные, а также опустите РПМ (редуктор переднего моста) на 10 мм. Так удастся уменьшить угол работы ШРУСа.

Читать новости о новой Ниве

  • Лифт Нивы 2121 своими руками: чертежи, размеры
  • Лифт подвески «Нива» своими руками. Как осуществить лифт передней и задней подвески автомобиля «Нива»?
  • Лифт Нивы 2121 своими руками: чертежи, размеры || Нива лифт подвески проставки
  • Нива шевроле лифт подвески
  • Лифт подвески Шевроле Нива: правила, способы и пошаговая инструкция
  • Лифт подвески на ниве самостоятельно
  • Лифт Нивы 2121 своими руками: чертежи, размеры || Лифт комплект на ниву шевроле рейтинг
  • Лифт подвески нива 2121 своими руками чертежи

Почему нужно менять амортизаторы?

Подвеска Нива

Амортизаторы на Ниве нужно своевременно менять, т. к. их износ влечет существенное, а иногда катастрофическое снижение качества вождения. Кроме того, плохое состояние этой детали может ударить по кошельку. Это связано с тем, что амортизатор с плохим балансом колеса приводит к увеличению интенсивности снашивания шины, он влияет на скорость изнашивания всех деталей подвески (включая опорный подшипник в стойке). На «мертвом» амортизаторе можно быстро получить поломку тормозного механизма или непредвиденные кузовные работы, обусловленные удлиненным тормозным путем в каком-нибудь ДТП. Тесты выявили, что при замене деталей, изношенных на 50-55%, на новые, тормозной путь сокращался на 3-4 метра, а предельная скорость прохождения поворотов увеличивалась на 15-20 км/час.

Усредненный срок службы обычных амортизаторов составляет около 50 000 километров. Некоторые образцы могут выдерживать и 60-70. Они являются расходным материалом, их нужно периодически проверять. Это можно сделать на стенде (машину фиксируют на площадке и начинают раскачивать), прислушиваясь к подвеске (нет ли посторонних стуков) или методом «кача» — нужно попытаться покачать машину за крыло — если амортизатор «мертв», то будут колебания (вероятность обнаружения дефектов при таком методе достаточно низка).

Кроме того, амортизаторы нужно осматривать на предмет отсутствия подтеков от масла. Не помешает и прислушиваться к своим ощущениям при вождении и, если Ниву на повороте при нормальном дорожном покрытии начинает сносить, то пора отправляться в автосервис.

Замена передних элементов

Чтобы поменять передние амортизаторы, нужно вывесить машину, снять колесо, накидным ключом на «17» отвернуть гайку у верхнего крепления, удерживая от проворачивания. Снять шайбу и резиновую подушку у крепления штока амортизатора. Потом нужно вывести деталь из штока отверстия кронштейна. Далее, тем же ключом на «17» нужно отвернуть гайку на болте нижнего крепления, вынуть болт и снять амортизатор, включая нижнюю резиновую подушку и распорную втулку на штоке. Новый амортизатор ставится в обратной последовательности. Нижнее крепление гайки нужно окончательно затянуть, когда Нива будет стоять на колесах.

На спортивных Нивах можно встретить усиление передней подвески с помощью установки дополнительного второго амортизатора. В результате такого тюнинга, машина получает большой диапазон рабочих режимов у подвески. Полученные два амортизатора меньше перегреваются, обладают большим рабочим ресурсом за счет перераспределения нагрузок.

Компания SS20 предлагает передние и задние усиленные амортизаторы на классическую НИВУ 2121, 2131 и их модификации, НИВУ 21214М, LADA 4×4 (3 и 5 дв.) и версии «Урбан».

Преимущества использования амортизаторов SS20 в автомобилях семейства НИВА и LADA 4×4

  • устраняется проблема раскачивания кузова и существенно уменьшается «козление», когда машина подпрыгивает на неровностях дороги, движение становится более комфортным;
  • предотвращаются «пробои» подвески при движении на большой скорости по дороге с большими неровностями;
  • есть возможность выбора характеристик: «Стандарт», «Комфорт-Оптима», «Шоссе» или «Спорт»;
  • стабильность работы в тяжелых условиях (за счет большего объема жидкости и улучшенного охлаждения) без снижения характеристик демпфирования;
  • увеличенный ресурс;
  • расширенный рабочий диапазон температур от -42 ˚С до +50 ˚С;
  • гарантия без ограничения пробега;
  • бесшумная работа и стабильность характеристик амортизаторов в течение всего срока службы.

Гарантия

Автомобиль Нива (ВАЗ 2121) выпускается с 1977 года и за это время претерпел несколько модификаций. Сейчас название автомобиля — Lada 4х4, но его суть, как самого доступного из внедорожников, не изменилась. За годы выпуска автомобиль Нива (ВАЗ 2121) зарекомендовал себя с лучшей стороны, и по планам проживет на конвейере еще несколько лет. Однако у него есть ряд недостатков. Например, недостаточная стабильность движения на большой скорости, подпрыгивание и раскачивание кузова. Частично эти недостатки объясняются малой колесной базой, но при этом основная причина заключается в штатных амортизаторах.

Амортизаторы передней подвески для ВАЗ 2121, LADA 4×4

Амортизаторы задней подвески для ВАЗ 2121, LADA 4×4

Сделать свой автомобиль подходящим именно для ваших условий эксплуатации, а также одновременно улучшить надежность, позволит применение усиленных амортизаторов SS20 на Ниву с настройками «Стандарт», «Комфорт-Оптима», «Шоссе» или «Спорт».

Какие лучше поставить на Шеви Ниву?

Совместимые детали выпускают десятки производителей из России, Европы, Америки и Китая. Рассмотрим три самые распространенные марки.

1. СААЗ (Скопинский автоагрегатный завод) — компания, которая основана на базе одноименного предприятия. С 50-х годов прошлого века фирма поставляет автозапчасти для ВАЗ, ГАЗ и других отечественных автомобилей. Продукция данной фирмы имеет высокий спрос, так как многие владельцы Шнив стараются экономить, а качество деталей находится на приемлемом уровне.

2. SS20 (Система технологий) — еще одна российская компания, основанная в 1993 году. Это самарское предприятие специализируется на изготовлении деталей рулевого управления и подвески для российских автомобилей. Запчасти среднего ценового диапазона отличаются большей надежностью, чем бюджетная продукция СААЗ.

3. KAYABA (Каяба) — японская компания, считающаяся одним из лучших производителей амортизаторов. Цена масляных моделей немногим отличается от продукции SS20. Дорогие газонаполненные амортизаторы специально разработаны для работы в жестких условиях. Они помогают удержать авто на крутом вираже и на неровной дороге. Качество марки подтверждает тот факт, что детали KYB устанавливаются на раллийные машины.

Производитель Артикул Место установки Тип Цена, руб
СААЗ 2123-2905402 передний масляный 1070
2123-2915402 задний 1130
45-2905402-10 передний газомасляный 1090
45.2915402-10 задний 1050
KAYABA 2123-2905004 передний масляный 2230
2123-2915004 задний 2070
344441 передний газомасляный 3950
344442 задний 4200
SS20 SS20171 передний масляный 1800
SS20174 задний 1900
передний газомасляный 1900
задний 1900

Немного о «Шевроле»

А что, если у вас «Шевроле Нива»? Тюнинг для бездорожья этой модели также вполне возможен. Во-первых, придется менять поршни на кованные, дорабатывать головку блоков, ставить новый распредвал, а также прямоточную систему выхлопа. Необходимо также прошить электронные «мозги» автомобиля, что позволит повысить мощность движка примерно на десяток «лошадей». С чем связаны все эти мероприятия?

Все дело в том, что мотор у этой модели плоховат для такой массы, так что его мощность придется увеличивать обязательно. Можно установить двойные амортизаторы, улучшить и усилить подвеску, поставить хорошую резину. Вот так обрабатывается «Шевроле Нива». Тюнинг для бездорожья позволит преодолевать на ней действительно серьезные препятствия.

Лифт задней подвески Нивы 2121

Увеличение клиренса задней подвески путем установки дополнительных проставок над пружинами (5 см) влечет за собой ряд таких модификаций, как:

  • необходимо будет изменить положение кузова относительно подвески в поперечной плоскости, для чего тяга Панара также должна быть регулируемой (иметь разрез с настраиваемой муфтой) или крепиться на специальном удлинителе из комплекта для лифтинга;
  • желательно удлинить короткие тяги (это избавит от проблем с закусыванием крестовины);
  • реактивную тягу также можно усилить. Тут можно пойти несколькими путями: либо увеличить прочность стоковой, дополнительно наварив уголок, либо можно купить уже готовые, сдвоенные (стандартный Нивовский лифт-комплект подобные модификации не предполагает, но данные манипуляции существенно подымут надежность подвески).

На этом предварительный лифтинг своими руками ВАЗ 2121 подошел к некой поворотной точке, чек-поинту. Казалось бы, все стоит и работает и можно рассекать по самому неприглядному бездорожью. Но, на самом деле, столь глубокое вмешательство в конструкцию подвески Нивы таит в себе еще немало “сюрпризов”, к которым стоит быть готовым. Подробнее в разделе ниже.

Задние амортизаторы на Ниву 2121, 21214

Задние амортизаторы на обоих поколениях Нивы также не отличаются от стороны установки, и имеют один заводской номер. Как и в случае с передними, задние стойки ВАЗ 2121 немного меньше от амортизаторов Нивы 21214. И они тоже являются взаимозаменяемыми. Что касается качества, то проблема все та же – некомфортная езда по бездорожью и неровностям. Размеры оригинальных запчастей приведены в таблице.

Артикул Диаметр штока, мм Диаметр корпуса, мм Высота корпуса (без учета штока), мм Ход штока, мм Цена, руб.
Размеры задних амортизаторов для Нивы ВАЗ 2121
21212915402 12 41 310 182 600
Размеры задних амортизаторов для Нивы ВАЗ 21214
21214291500400 12.5 45 315 198 1000

Также, некоторые водители устанавливают на задние колеса Нив оригинальные передние амортизаторы от УАЗов. Такое решение эффективнее всего, если автомобиль эксплуатируется в сильные морозы (от -30 до -45 градусов Цельсия). В остальных же случаях более эффективно будет установить аналоги.

Аналоги задних амортизаторов для Нива 4×4

Популярность различных заменителей для задних стоек Лада Нива аналогична, что и для передних. Аналоги также хоть и отличаются, но являются взаимозаменяемыми. В таблице далее указаны самые популярные.

Производитель Артикул Цена, руб.
Аналоги для задних амортизаторов Нива 2121
SS20 SS20224 2600 (2 шт.)
Fenox A12175C3 550
Alca 842340 500
Аналоги для задних амортизаторов Нива 21214
SS20 SS20224 2600 (2 шт.)
Trialli AG01514 1000
Hola SH40-413G 850

Какие амортизаторы на Ниву ВАЗ 2121 и 21214 лучше купить? Для обычной езды по городу и относительно ровным шоссе вполне достаточно оригинальной запчасти. Если же автомобиль будет использоваться по бездорожью, то лучше поставить Trialli (самая популярная марка у владельцев Нив). Или же можно установить стойки от российского SS20 серии “Комфорт”. Они в меру жесткие, и неплохо ведут себя на неровностях.

Меняют же амортизаторы на Ниве в зависимости от их состояния. Как правильно, оригинальная стойка служит не слишком долго – до 50 тыс. км. А при эксплуатации автомобиля по бездорожью и плохим дорогам срок уменьшается в зависимости от интенсивности их использования.

Рег.: 23.12.2004Тем / Сообщений: 55 / 4071Откуда: Белово, Кемеровская областьВозраст: 42Авто: ВАЗ 21214М, январь 2011 г.в., Е-газ. БК Multitronics VG1031UPL

Рег.: 08.12.2004Тем / Сообщений: 10 / 1231Откуда: Нижний НовгородВозраст: 44

Рег.: 23.12.2004Тем / Сообщений: 55 / 4071Откуда: Белово, Кемеровская областьВозраст: 42Авто: ВАЗ 21214М, январь 2011 г.в., Е-газ. БК Multitronics VG1031UPL

Рег.: 08.12.2004Тем / Сообщений: 10 / 1231Откуда: Нижний НовгородВозраст: 44

Рег.: 23.12.2004Тем / Сообщений: 55 / 4071Откуда: Белово, Кемеровская областьВозраст: 42Авто: ВАЗ 21214М, январь 2011 г.в., Е-газ. БК Multitronics VG1031UPL

Рег.: 06.12.2004Тем / Сообщений: 628 / 51730

Рег.: 23.12.2004Тем / Сообщений: 55 / 4071Откуда: Белово, Кемеровская областьВозраст: 42Авто: ВАЗ 21214М, январь 2011 г.в., Е-газ. БК Multitronics VG1031UPL

Рег.: 06.12.2004Тем / Сообщений: 628 / 51730

Рег.: 03.02.2005Тем / Сообщений: 85 / 2821Откуда: АдлерВозраст: 45Авто: была. 2121 1.7карб. 1986г.р. сейчас: Toyota Lucida 2.2 TD EFI 4wd full time X-limited, 2131 1.8 карб, ГБО, ЭУР 2004 г.р.

Рег.: 16.02.2005Тем / Сообщений: 1 / 85Откуда: МоскваВозраст: 45Авто: SUZUKI GRAND VITARA, 2011г.в.

Да не заморачивайтесь на Газелевский амах, есть еще и УАЗ:-))У меня задние газелевские амы (Плаза Акртика) умерли (Оба заклинили, направом обломился шток и выдрал нижнее крепление амо, налевом тока выдрал крепление), в течении максимум 2000км, правда эксплуатация была жесткой, больше скорость меньше ям.Сейчас стоит Плаза от уаза 31512, полет отличный.

Рег.: 23.12.2004Тем / Сообщений: 55 / 4071Откуда: Белово, Кемеровская областьВозраст: 42Авто: ВАЗ 21214М, январь 2011 г.в., Е-газ. БК Multitronics VG1031UPL

Рег.: 16.02.2005Тем / Сообщений: 1 / 85Откуда: МоскваВозраст: 45Авто: SUZUKI GRAND VITARA, 2011г.в.

Рег.: 23.12.2004Тем / Сообщений: 55 / 4071Откуда: Белово, Кемеровская областьВозраст: 42Авто: ВАЗ 21214М, январь 2011 г.в., Е-газ. БК Multitronics VG1031UPL

Рег.: 16.02.2005Тем / Сообщений: 1 / 85Откуда: МоскваВозраст: 45Авто: SUZUKI GRAND VITARA, 2011г.в.

Добавлю, еще нужно докупить резинки / сайлентблоки газелевские/волговские.

Рег.: 06.12.2004Тем / Сообщений: 628 / 51730

igor2121да, я говорил именно про лифт.на них вроде нет ни какой маркировкиИМХО – амм – расходник, особенно когда цена ему 300р.

Gavrilovich чё-то я не понял, у Уазки и Газели вроде одинаковые амы..

На рынке есть отечественная продукция

представляет на машину «Нива» амортизаторы серии 4х4 и серии «Спорт». Первые являются газовыми и обладают такими положительными качествами, как малое опоздание при маневрах рулем, умеренные крены, небольшая склонность к пробою. Однако они дают продольную раскачку, склонны к подбросам задней оси, дают низкий уровень комфорта. Покупатели отмечают, что в комплект не входят втулки, гайки и резинки, что создает необходимость в дополнительных затратах.

Нива 21213 будет неплохо «ходить» и на «однотрубниках» с подпором от американской (есть выпуски французских и испанских филиалов). Эти изделия подходят для быстрого преодоления больших расстояний при высокой нагрузке и хорошем асфальте, но будут некомфортными для тех, кто медленно ездит по бездорожью. Пользователи полагают, что в этом варианте передние жесткие амортизаторы хорошо сочетаются с задними длинноходными и податливыми, что избавляет автомобиль от «козления».

Способы лифтинга подвески на «Нивах»

Известно несколько основных способов увеличения дорожного просвета на «Ниве» путем лифтинга подвески:

  • Установка проставок под пружины подвески.
  • Установка проставок между верхними рычагами и шаровыми опорами (передняя подвеска).
  • Проставки между нижними чашками передних пружин и нижними рычагами.
  • Замена пружин подвески на более длинные и жесткие.

Необходимый объем работ при этом достаточно прост, а комплекты для доработки подвески выпускаются многими фирмами. Типичный процесс установки комплекта для лифта подвески выглядит следующим образом:

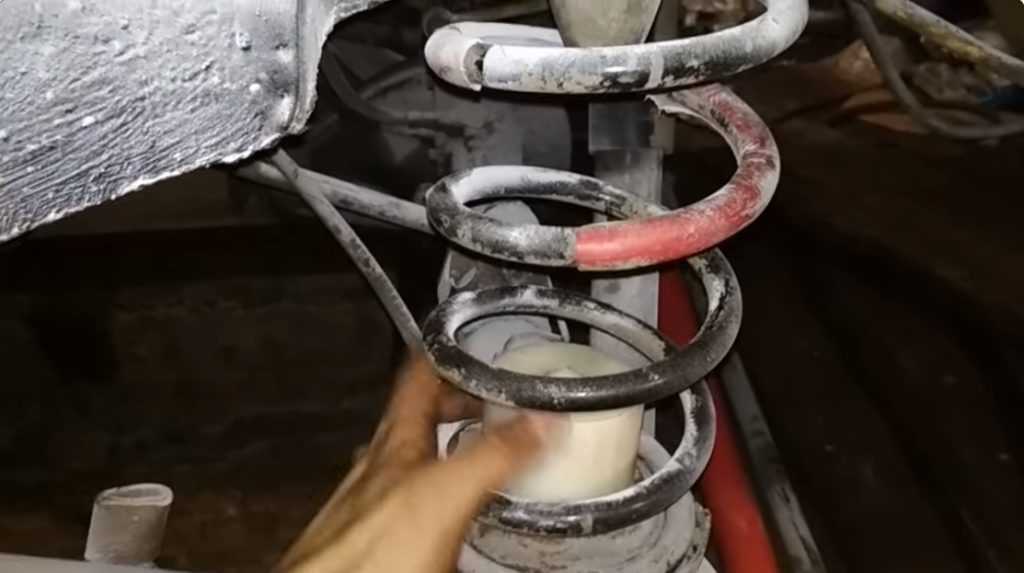

  1. Устанавливаются проставки между чашками пружин задних амортизаторов и кузовом.
  2. Нижнее крепление заднего амортизатора переносится вверх (амортизатор соединяется с подвеской через специальный удлинитель).
  3. Верхние штанги заднего моста заменяются удлиненными либо регулируемыми.
  4. Проставка-удлинитель крепится между тягой Панара и ее штатной точкой крепления. Более дорогой, но и более правильный способ — замена всей тяги Панара на тюнинговую с возможностью регулировки длины.
  5. Тяга регулятора тормозных усилий («колдуна») заменяется удлиненной.
  6. Проставки также устанавливаются под пружины передней подвески.
  7. Также обязательно устанавливаются проставки под верхние шаровые. В противном случае значительное увеличение угла, под которым палец шаровой наклонен к плоскости ее установки, может привести к тому, что он упрется в корпус шаровой опоры, что может вызвать ее разрушение в крайних положениях подвески.
  8. На штоки передних амортизаторов накручиваются резьбовые удлинители, либо амортизаторы заменяются более длинными.

Что важно учитывать при лифтинге подвески?

В первую очередь, нельзя забывать, что любое вмешательство в конструкцию подвески (а тем более такое кардинальное) заметно изменяет углы установки колес, и регулировка углов развала-схождения после лифтования подвески является обязательной процедурой. Однако, штатного диапазона регулировок для лифтованной подвески может и не хватить, что повлечет дополнительные доработки.

Лифт передней подвески Нивы стоит проводить с осторожностью. Конструктив этой многорычажной подвески требует сохранения параллельности верхнего и нижнего рычагов подвески на всем ее ходе, что может быть нарушено при установке разнокалиберных проставок в ходе малограмотного лифтинга

В этом случае эксплуатационные характеристики подвески будут ухудшены из-за отклонения плоскостей колес от вертикали, а также нештатного изменения углов схождения колес при кренах кузова.

Очень внимательно нужно подойти к выбору шаровых опор, так как максимальные конструктивные углы наклона пальцев в них могут оказаться недостаточными.

Одновременно с лифтингом желательно провести и замену ШРУСов, если они имеют достаточно большой пробег, так как увеличение углов наклона приводных валов приведет к тому, что шарики в них будут выходить за пределы ранее выработанной зоны с ощутимым хрустом. Особенно ощутим будет износ внутренних шарниров.

Так как верхние рычаги передней подвески при лифтинге опустятся вниз, они могут на полном ходе отбоя упираться в резиновые отбойники, что потребует их подрезки.

Замена пружин и амортизаторов всегда предпочтительнее, чем применение проставок — это позволит сделать подвеску более энергоемкой и увеличить ее рабочие ходы, что весьма актуально для внедорожных автомобилей. Увеличение ходов подвески повысит требования к качеству сайлентблоков рычагов и заметно скажется на их ресурсе. В этом случае распространенным решением является замена резиновых сайлентблоков на капролоновые или полиуретановые втулки.

Часто можно встретить рекомендации по увеличению возможного хода подвески путем демонтажа переднего стабилизатора поперечной устойчивости и тяги Панара заднего моста. Расплатой за незначительное увеличение хода подсески станет практическая невозможность более-менее динамичной езды на асфальтовых дорогах из-за значительных кренов в поворотах и появляющейся склонности автомобиля к поперечной раскачке.

Следует обратить внимание на то, не будут ли тормозные шланги натягиваться при полном ходе отбоя, что повлечет необходимость их замены более длинными.Смотрите, как правильно провести лифт задней подвески Нивы:

Учитывая перечисленное выше, следует тщательно взвесить свои силы и обстоятельно подойти к работе, если предполагается выполнять ее своими силами. Залогом успеха будет правильный выбор деталей нужного качества и разумный объем доработок, особенно если не предполагается исключительно внедорожная эксплуатация автомобиля в будущем.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
