Нет искры, инжектор ваз

Замена свечей

Существуют свечи зажигания (СЗ) и накаливания (СН). Первые используется для бензиновых двигателей, вторые — дизеля.

Признаки неполадок СЗ:

• ДВС плохо запускается;
• мотор “троит” (плохо разгоняется, не хватает тяги и “мощей”);
• увеличился расход горючего;
• в выхлопе увеличилась доля углекислого газа;
• снижена динамика мотора.

Для СН перечень такой:

• трудно запустить автомобиль в холод;
• на холостых ДВС работает неравномерно;
• белый дым из выхлопной трубы;
• отказ индикатора спирали.

Замену элементов вы можете сделать самостоятельно или доверить ее опытным сотрудникам автосервиса.

Нет искры, инжектор ВАЗ

На примере инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099 разберемся в причинах неисправности «нет искры, инжектор».

Признаки неисправности «нет искры, инжектор»

Признаков неисправности «нет искры, инжектор» применительно к системе зажигания двигателя 2111 всего три. — Двигатель автомобиля запускается и глохнет

— Двигатель «троит» или «двоит» на холостом ходу

Неисправны свечи зажигания

В редких случаях могут выйти из строя сразу все свечи зажигания. Но чаще всего отказывают одна или две из них. Двигатель начинает неустойчиво работать на холостых. Причиной неисправности свечей являются «пробой» изолятора на «массу» (искра уходит не на электроды свечи, а на двигатель), нагар на электродах из-за работы двигателя на богатой топливной смеси, неисправность самой свечи (не пропускает ток) и пр. См. «Неисправности свечей зажигания» и «Проверка свечей зажигания инжекторного двигателя».

Помимо этого причинами исчезновения искры на свечах зажигания могут быть неисправные высоковольтные провода и модуль зажигания.

Неисправен модуль («катушка») зажигания

В системе зажигания двигателя 2111 устанавливается модуль зажигания, состоящий из четырех катушек. Чаще всего выходят из строя две из них, и двигатель в лучшем случае начинает «двоить» — работают только два цилиндра, но скорее всего не запустится вовсе. При определенных условиях возможен затрудненный запуск и «двоение» холодного двигателя, на прогретом проблемы куда-то исчезают.

Проверка модуля (катушки зажигания) ВАЗ 21083, 21093, 21099

И в случае неисправности заменить.

Неисправны высоковольтные провода

Высоковольтные провода призваны проводить ток высокого напряжения от модуля зажигания к свечам зажигания (т.н. высоковольтная цепь). Если в этой цепи происходит «обрыв», то ни о какой искре не может быть и речи. Причиной «обрыва» может быть выгорание центральной жилы бронепровода, окисление или тоже выгорание контактов (наконечников). Либо нарушение целостности изолятора проводов («пробой») из-за которого искра уходит на «массу», а не на свечу.

Признаки неисправности высоковольтных проводов те же, что и свечей («троит», «двоит», не запускается, глохнет).

Неисправен датчик положения коленчатого вала ЭСУД

В случае полного отказа датчика ДПКВ или «обрыва» в его цепи на ЭБУ не поступает импульс при прохождении поршнями верхней мертвой точки. Соответственно команды на поджиг топливной смеси в камерах сгорания не будет, так же не будет и искры на свечах. При выходе ДПКВ из строя в щитке приборов загорается контрольная лампа «Проверь двигатель» (CHEK ENGINE).

Датчик положения коленчатого вала можно проверить самостоятельно «Проверка датчика положения коленчатого вала».

Проверка ДПКВ датчика положения коленчатого вала двигателя

Неисправна электрическая цепь низкого напряжения модуля зажигания

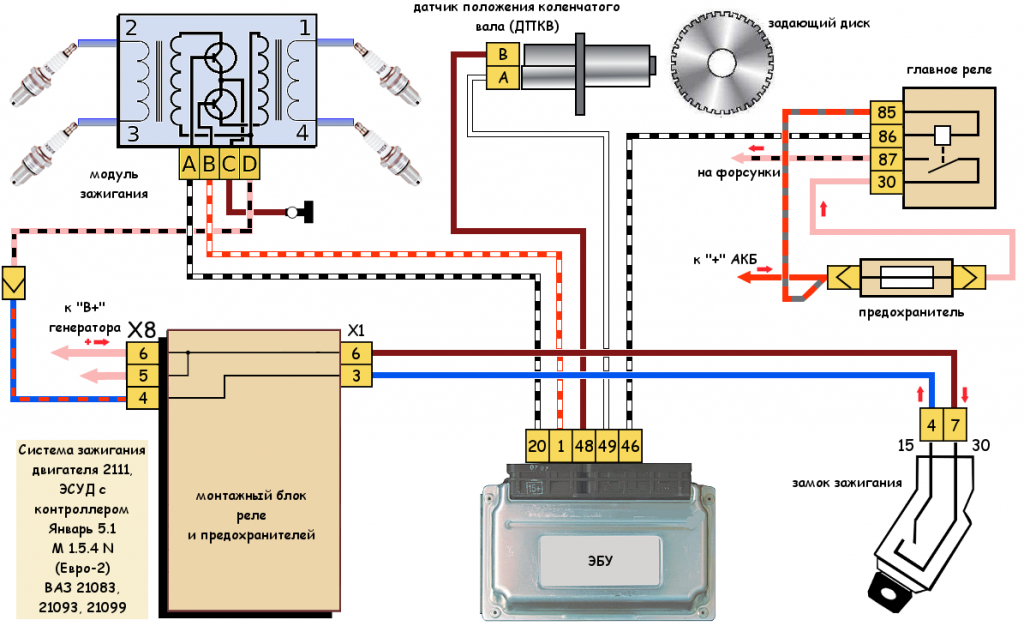

На схеме в начале статьи изображена электрическая схема системы зажигания двигателя 2111. Если в каком-либо из проводов системы имеется обрыв — система зажигания работать не будет.

Проверьте по схеме надежность крепления колодок проводов (фишек) и окисление в них контактов.

Проверка блока управления

Если у ваз 2114 нет искры в 1 и 4 цилиндре, а свечи, бронепровода и модуль зажигания исправны, то остается последняя причина — поломка в электронном блоке управления. Проверить это просто — достаточно подключиться к блоку при помощи лампочки с двумя проводами. Если лампочка будет периодически моргать, значит блок исправен, если нет, значит проблема именно в нем.

В этом случае следует отсоединить блок, вскрыть его корпус и вынуть плату, после чего внимательно ее осмотреть. Очень часто поломка этого устройства заключается в перегорании транзисторов (они выглядят как самые большие электронные компоненты с тремя ножками). В случае, если один из них выглядит обгоревшим, следует его заменить.

Для этого потребуются:

• тестер;
• паяльная станция либо фен;
• пинцет (желательно с керамическими жалами);
• легкоплавкий припой.

Для начала следует проверить транзистор при помощи мультиметра. Если он покажет на отсутствие сигнала, значит элемент нужно будет отпаять, а в замен него припаять новый — аналогичный либо близкий по своим свойствам (приобрести транзисторы можно в магазинах для радиолюбителей либо заказать из Китая, например — с Али. В последнем случае они будут стоить менее 15 рублей).

Отпаивать и припаивать транзисторы следует паяльной станцией либо одиночным феном, поскольку они выполнены в чип-исполнении

Если пайка ведется паяльником, то выполнять ее следует крайне осторожно и с применением легкоплавких припоев

После того, как транзистор будет заменен, электронный блок нужно будет собрать и установить на место, после чего попробовать запустить автомобиль. Если все 4 цилиндра будут работать исправно, значит проблема устранена, если нет, значит следует продолжить поиски и проверить тестером все остальные электронные компоненты устройства. Если обнаружатся дополнительные детали, вышедшие из строя, их следует также перепаять.

В случае же, если подобная проверка не покажет результатов либо задача по поиску сгоревших элементов окажется слишком сложной, нужно будет заменить блок на новый — аналогичный или близкий по характеристикам.

Правда, если на автомашине установлен иммобилайзер, то заменять сгоревший блок следует исключительно на точно такой же (установка даже близкого аналога приведет к тому, что машина просто не будет заводиться).

Основные причины отсутствия искры

Общий вид двигателя 10-12 серии 16 клапанов

Не все автомобилисты знают, причины пропадания искры, а тем более способы диагностики и устранения неисправностей. Так, стоит выявить основные причины, а после расшифровать, почему именно они становятся причиной. В завершении нужно рассмотреть способы устранения дефекта. Итак, какие причины могут послужить тому, что пропала искра:

• Выход из строя топливного насоса.
• Свечи зажигания.
• Катушка зажигания.
• Высоковольтные провода и их расположение.
• Газораспределительный механизм.

Все причины найдены и стоит перейти к процессу устранения данной неисправности.

Даёшь искру? Устранение проблем!

Вначале стоит отметить, что не нужно сразу бросаться проверять. Как показывает практика, есть определенная последовательность действий и неисправностей, которая могла привести к пропаданию искры на 16-клапанном двигателе.

Топливный насос

Топливный насос производства Bosch

Зажигание далеко не первая причина пропадания зажигания на автомобиле. Прежде, чем лезть в электрическую часть автомобиля стоит покопаться, так сказать, в механике. Включаем зажигание и слушаем, заработал ли бензиновый насос. Если он молчит, то необходимо проверить поступает ли бензин в цилиндры.

Начать процедуру диагностики стоит с того, чтобы проверить предохранители на исправность. Конечно, можно просмотреть только тот, который отвечает за топливный насос (в этом случае при включении зажигания насос не будет качать), но рекомендуется диагностировать все на целостность. Если хоть один вышел из строя, то его необходимо заменить.

Предохранители расположены слева от рулевого колеса под переключателем режима света

Если предыдущая процедура не помогла, то обращаемся непосредственно к самому насосу. Для диагностики придется вынуть весь модуль, который находится под задним диваном и разобрать его.

Свечи зажигания

Расположение свечей зажигания на двигателе

Свеча становится вторым рубежом, который может стать причиной того, что пропала искра. Выкручиваем элементы и проводим визуальную диагностику. Если снаружи всё чисто и красиво, то необходимо замерить сопротивление и проверить зазор. Конечно, можно проверить работоспособность свечи на специальном свечном стенде, но не у всех он есть в гараже. Поэтому, делаем все по старинке.

При выполнении данной операции, стоит быть предельно осторожным, поскольку напряжение, которое попадает в искру, может быть смертельным. Таким образом, проверяем все свечи на наличие искры.

Альтернативный способ проверки свечей зажигания

Проверка свечи зажигания при помощи пьезо-элемента с обычной зажигалки

Катушка зажигания

Ремонтированная катушка зажигания

Проверку катушки зажигания можно провести при помощи мультиметра. Если она неисправна, то рекомендуется ее заменить, но находятся смельчаки, которые проводят ремонт этому узлу. Конечно, не все всегда идет гладко и зачастую все заканчивается одним – установкой новой.

Высоковольтные провода

Проверка высоковольтного провода при помощи мультиметра

Пробой или выход провода из строя сразу станет известен, поскольку автомобиль начнет троить. Но, если ВВ-провода расположены неправильно в цилиндрах, то придется разместить их согласно схеме подключения. Проблема пропавшей искры должна исчезнуть.

Схема газораспределительного механизма 16-клапанного двигателя

Газораспределительный механизм

Последним местом, где необходимо искать пропавшую искру становится ГРМ. Сбитые фазы газораспределения могут послужить проблемой. Это могло случиться вследствие неверной установке задаточного диска. Он находится на шкиве коленчатого вала и служит синхронизатором отсчета для датчика. При правильном её расположении, когда 1 цилиндр находится в ВТМ, то датчик размещен между 19 и 20 зубом. Устранить причину можно выставив верно диск по меткам.

Отсутствует искра у 16-клапанного ВАЗ-2110

Причины того, почему в инжекторе 16 клапанов ВАЗ 2110 нет искры могут быть связаны с катушкой зажигания, свечами, топливным насосом, высоковольтными проводами и газораспределительными механизмами.

Причины устраняются точно так же, как и в 8-ми клапанном автомобиле.

Проблема со свечами весьма распространена. Их следует выкрутить и провести визуальный осмотр. Если ничего не обнаружено, то нужно проверить зазор, и замерить сопротивление.

Легкий метод: на выкрученную свечу надеть высоковольтный провод, основание свечи установить на двигатель или кузов. Прокрутить стартер и отследить наличие искры

Этот способ требует соблюдения осторожности. Можно попросить у кого-либо работающий комплект нужного размера

Неисправность может быть связана и с ГРМ: при неправильном монтаже задаточного диска сбились фазы газораспределения. Расположен он на шкиве коленвала, выполняет роль синхронизатора.

Для устранения проблемы нужно првильно установить диск в соответствии с нанесенными метками.

Легко найти проблему, связанную с высоковольтными проводами. Двигатель будет троить и при работе силового агрегата проявится заметная вибрация.

Возможны варианты:

1. Провод вышел из строя. Рекомендуется полностью сменить комплект.
2. Они неправильно подключены. Их нужно переставить в верной последовательности.

Причины того, что нет искры в инжекторе ВАЗ 2110 могут быть и другими. Если не выходит самостоятельно найти причину, лучше обратиться к специалистам, которые не только найдут неисправность, но и устранят ее.

Нет искры, инжектор ВАЗ

Признаки неисправности «нет искры, инжектор»

Признаков неисправности «нет искры, инжектор» применительно к системе зажигания двигателя 2111 всего три.

— Двигатель автомобиля запускается и глохнет

— Двигатель «троит» или «двоит» на холостом ходу

Неисправны свечи зажигания

В редких случаях могут выйти из строя сразу все свечи зажигания. Но чаще всего отказывают одна или две из них. Двигатель начинает неустойчиво работать на холостых. Причиной неисправности свечей являются «пробой» изолятора на «массу» (искра уходит не на электроды свечи, а на двигатель), нагар на электродах из-за работы двигателя на богатой топливной смеси, неисправность самой свечи (не пропускает ток) и пр. См. «Неисправности свечей зажигания» и «Проверка свечей зажигания инжекторного двигателя».

Помимо этого причинами исчезновения искры на свечах зажигания могут быть неисправные высоковольтные провода и модуль зажигания.

Неисправен модуль («катушка») зажигания

В системе зажигания двигателя 2111 устанавливается модуль зажигания, состоящий из четырех катушек. Чаще всего выходят из строя две из них, и двигатель в лучшем случае начинает «двоить» — работают только два цилиндра, но скорее всего не запустится вовсе. При определенных условиях возможен затрудненный запуск и «двоение» холодного двигателя, на прогретом проблемы куда-то исчезают.

И в случае неисправности заменить.

Неисправны высоковольтные провода

Высоковольтные провода призваны проводить ток высокого напряжения от модуля зажигания к свечам зажигания (т.н. высоковольтная цепь). Если в этой цепи происходит «обрыв», то ни о какой искре не может быть и речи. Причиной «обрыва» может быть выгорание центральной жилы бронепровода, окисление или тоже выгорание контактов (наконечников). Либо нарушение целостности изолятора проводов («пробой») из-за которого искра уходит на «массу», а не на свечу.

Признаки неисправности высоковольтных проводов те же, что и свечей («троит», «двоит», не запускается, глохнет).

Неисправен датчик положения коленчатого вала ЭСУД

В случае полного отказа датчика ДПКВ или «обрыва» в его цепи на ЭБУ не поступает импульс при прохождении поршнями верхней мертвой точки. Соответственно команды на поджиг топливной смеси в камерах сгорания не будет, так же не будет и искры на свечах. При выходе ДПКВ из строя в щитке приборов загорается контрольная лампа «Проверь двигатель» (CHEK ENGINE).

Датчик положения коленчатого вала можно проверить самостоятельно «Проверка датчика положения коленчатого вала».

Неисправна электрическая цепь низкого напряжения модуля зажигания

На схеме в начале статьи изображена электрическая схема системы зажигания двигателя 2111. Если в каком-либо из проводов системы имеется обрыв — система зажигания работать не будет.

Проверьте по схеме надежность крепления колодок проводов (фишек) и окисление в них контактов.

Неисправен блок управления (ЭБУ)

Если, проверкой установлено, что все элементы системы зажигания исправны, то скорее всего неисправен контроллер (ЭБУ) электронной системы управления двигателем (ЭСУД), так как система зажигания инжекторного двигателя работает по его команде.

Либо вышли из строя главное реле (позиция 1 на картинке) и предохранитель системы зажигания (6) в блоке реле и предохранителей под панелью приборов.

Неисправный контроллер придется заменить или отдать в ремонт. Реле и предохранитель можно проверить самостоятельно.

Примечания и дополнения

Аналогичные признаки (двигатель не запускается, двигатель глохнет) могут возникнуть не только по причине неисправности системы зажигания, но и системы питания, системы управления или самого двигателя. Например, «Признаки засорения топливного фильтра, инжектор».

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Источник

Технологические изыски современных «свечных» приборов

В стремлении соответствовать постоянно растущим требованиям автомобильных компаний, ведущие производители свечей вводят в технологический процесс новые материалы и совершенствуют производство. Так, корпус свечи сегодня производят с помощью технологии холодного пластического формования. Это требует применения автоматизированных станков и пресса, развивающего давление более 100 т. Отвечающие сегодняшним высоковольтным требованиям керамические изоляторы получают с соблюдением технологической последовательности, включающей измельчение смеси, формовку изделия и обжиг. Не меньшее значение имеют точность сборки, установка высокотемпературного уплотнителя и герметичная завальцовка корпуса. Ещё один важный фактор – состав резистивного порошка, которым заполняют полость свечи. Наполнитель обеспечивает стабильный электрический контакт при неизбежных в условиях предельной мощности больших перепадах температуры. Технологические процессы и свойства материалов – объект непрерывных разработок, требующих от производителей значительных инвестиций.

При повороте ключа в замке ничего не происходит

Если стартер не крутит, то искра пропала между замком зажигания и стартером. Чаще всего это случается, когда аккумулятор разряжен или неисправен. При проверке вольтметром нормальный аккумулятор должен показывать не менее 11,8 В, а при диагностике ареометром в каждой банке при замерах данные – не ниже 1,22.

Другими причинами проблем с запуском двигателя могут быть поломки:

1. Личинка замка зажигания дает о себе знать в момент, когда вы вставляете и поворачиваете ключ. Если это происходит слишком легко или, наоборот, вы чувствуете затруднения, то проблема именно в замке. Его нужно заменить на рабочий.
2. Реле стартера или зажигания располагается под приборной панелью. Проверить работоспособность этих агрегатов может только квалифицированный автоэлектрик. Самостоятельно же вам удастся просто заменить реле на рабочее.
3. У стартера часто заклинивает «втягивающее», в этом случае искра могла пропасть прямо в пути. Опытные автолюбители рекомендуют в полевых условиях ударить по стартеру ключом или чем-нибудь тяжелым, но только рассчитывайте силу. Если вы успели добраться до гаража, то можно проверить стартер при помощи аккумулятора. В идеале, когда вы прижмете корпус стартера на нулевой фазе, а провод с «крокодилом» от плюса протянете к «втягивающему», агрегат должен «ожить». Если ничего не произошло, то проблема во «втягивающей» части. При рабочем реле проблема может быть в щетках, громко трещит и не крутит стартер при неисправном бендиксе.
4. Часто искра пропадает в месте подачи питания к стартеру. Цепь можно проверить при помощи мультиметра. В этом случае вам нужен помощник, который будет крутить ключ в тот момент, когда вы станете проводить замеры.

Искра в ВАЗ-2110 часто пропадает еще по одной причине – банальное окисление контактов. Мы уже упоминали об очистке их от окисления, если обслуживание ЭБУ не помогло, то стоит посмотреть на другие провода. Например, проследите ход проводника массы. Наиболее уязвимые места на нем – там, где он контактирует с кузовом и подходит к клемме АКБ. Если неисправность обнаружилась у клеммы – замените провод. В месте контакта с кузовом его достаточно просто зачистить щеткой для металла.

Причины

Почему не заводится Ваз 2110? Причиной этому может послужить неисправность:

• Топливного насоса
• Датчиков коленвала и распредвала
• Свечей зажигания
• Катушек зажигания.

Причины рассмотрены, но как их устранить? Об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а мотор плохо заводится, то начать проверку стоит с топливного насоса. Если он перестает работать, то в мотор не поступает бензин в необходимом количестве, поэтому запуск невозможен.

Чтобы в этом убедиться, необходимо проверить искру у свечей зажигания. Если искра есть, тогда проблема должна решиться после замены топливного насоса.

Замена бензонасоса производится следующим образом:

Нужно отсоединить минусовую клемму аккумулятора.

2. Затем открутить крышку бензонасоса.

3. На следующем этапе нужно демонтировать разъемы с насоса.

4. Теперь появился свободный доступ к устройству. Необходимо ослабить хомут топливной магистрали.

5. На данном этапе понадобится ключ. Тут нужно открутить магистрали, но перед этим стравить давление. После демонтажа рекомендуется также заменить уплотнительные кольца на топливных магистралях

6. Открутить болты уплотнительной крышки в количестве 8 шт., а затем снять ее.

7. Теперь нужно снять неисправный бензонасос и установить новый в обратном порядке.

Не заводится на прогретом моторе

Если на горячую плохо заводится ВАЗ 2110, то проблема, скорее всего, связана с форсунками. Для проверки необходимо произвести попытку запуска двигателя. Если при этом стартер крутит, бензонасос исправен, а свечи заливает, то значит, форсунки забились. Их необходимо промыть. Однако сначала нужно снять форсунки. Вот инструкция:

• Сначала нужно демонтировать форсунки. Для этого подождать остывания мотора, затем отсоединить разъемы топливного насоса;
• Запустить мотор и повторять до тех пор, пока на повороты ключа не будет никакой реакции. Так можно снизить давление в системе питания;
• Снять минусовую клемму с аккумулятора, а также с рампы нужно отсоединить патрубки и разъемы;
• Демонтировать впускной коллектор вместе с дроссельной заслонкой и патрубком;
• Теперь уже можно приступить к снятию топливной рампы вместе с форсунками;
• С нее нужно отсоединить крепежные скобы и демонтировать форсунки.

• Первым делом необходимо снять резиновые кольца. Потом лучше всего установить на их место новые;
• Теперь нужно прочистить сопла, а также воронкообразные поверхности;
• Далее необходимо сымитировать работу форсунок в двигателе, подсоединив к ним 2 провода от аккумулятора, а также кнопку;
• Для промывки форсунок нужно подготовить очищающую жидкость, которую можно залить в баллон для чистки карбюраторов. Его необходимо подсоединить к форсункам максимально плотно и герметично;
• Теперь надо подавать средство для промывки и вместе с этим нажимать на кнопочку. Это стоит продолжать до того момента, пока из распылителя средства жидкость будет выходить равномерно. После этого процесс можно считать завершенным.

Непрогретый мотор не заводится

Что же делать, если ВАЗ 2110 холодная плохо заводится? Если при этом стартер крутит, аккумулятор исправен, но запуск все равно не происходит, то необходимо обратить внимание на свечи зажигания. Что делать? Свечи нужно открутить, а затем новые нагреть и установить. После этого запустить мотор

Если он заведется, то проблема заключалась в неисправных свечах. Если же проблема не уйдет, то необходимо обратиться на СТО, так как самостоятельно такую неисправность устранить не получится. Нужна диагностика

После этого запустить мотор. Если он заведется, то проблема заключалась в неисправных свечах. Если же проблема не уйдет, то необходимо обратиться на СТО, так как самостоятельно такую неисправность устранить не получится. Нужна диагностика

Что делать? Свечи нужно открутить, а затем новые нагреть и установить. После этого запустить мотор. Если он заведется, то проблема заключалась в неисправных свечах. Если же проблема не уйдет, то необходимо обратиться на СТО, так как самостоятельно такую неисправность устранить не получится. Нужна диагностика.

Мотор запускается и глохнет

Некоторые владельцы ВАЗ 2110 инжектор 8 клапанов также сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет. При этом, как правило, загорается лампочка на панели приборов с восклицательным знаком. Это указывает на то, что необходима замена стартера, так как он пришел в негодность.

• Для удобства демонтажа лучше всего снять корпус воздушного фильтра, а также обязательно нужно отсоединить минусовую клемму с АКБ;
• Теперь есть свободный доступ к стартеру. На нем нужно отсоединить разъем тягового реле
• При помощи ключа на 13 надо открутить провод с плюсовой клеммы стартера, а затем отсоединить провод

Источник

Пропала искра – причины

При проверке внимание уделяют не только узлам и агрегатам, но и состоянию
соединений электропроводки, чистоте клемм. Что проверять:

• клеммы;
• АКБ;
• Высоковольтные
  провода;
• распределитель;
• систему
  низкого напряжения;
• свечи.

Диагностика

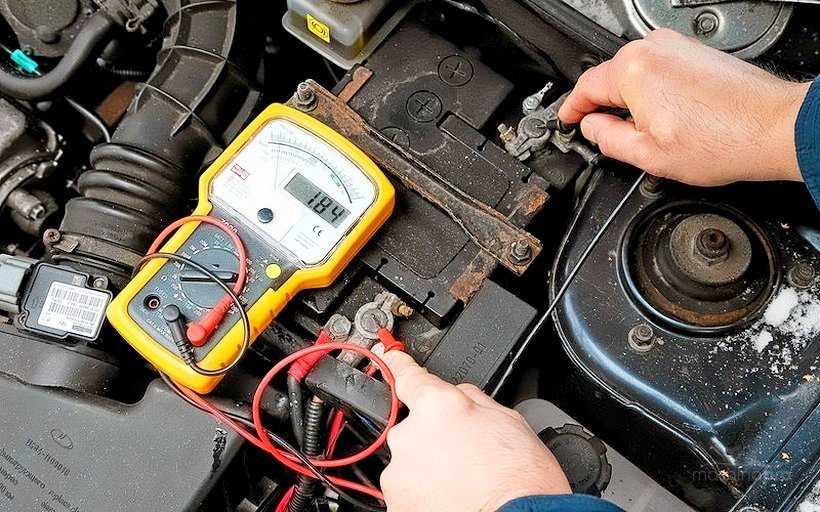

АКБ

Невысокий заряд АКБ, пробой контакта – причина того, что
искра не формируется. Признак того, что батарея садится – это нехарактерно
тихий звуковой сигнал автомобиля и гаснущие лампочки на приборной доске во
время запуска мотора. Что необходимо проверять:

1. Клеммы
   аккумуляторной батареи. Если видны следы окисления, клеммы чистим и
   затягиваем. Предотвратить образование окиси помогает графитовая смазка.
2. Емкость.
   Подзаряжаем.

Диагностика
высоковольтных проводов

Пробой провода высокого напряжения – еще одна распространенная причина, почему
пропадает искра. Водителю желательно осмотреть провода, начиная с кабелей,
которые идут к свечам. Наконечник снимаем со свечи зажигания, провод
осматриваем на предмет разрыва, потертости, целостности изоляции, проверяем
состояние наконечников. Работоспособность самого кабеля проверяем мультиметром.

Проверить качество тока, который проходит через вв, провод можно еще одним
способом, но потребуется помощь напарника. Снимаем провод со свечки, подносим к
кузову, не дотрагиваясь до металла, затем проворачиваем стартер на 2-3 секунды.
Рабочие провода выдают на наконечник стабильную искру белого свечения с синим
отливом.

Катушка

Если проверены провода, контакты, емкость АКБ и свечи, но искры нет, следующими
в списке проверки стоят катушки. Снимаем главный провод с крышки и подносим к
массе, одновременно проворачивая стартер. Неисправная катушка не дает
сформироваться искре, и если наблюдается яркая стабильная искра – неисправен
распределитель.

Во время диагностики внимательно смотрим на все клеммы – закисленные контакты
приводят к возникновению слабой искры или к ее отсутствию.

Проверка цепи низкого напряжения

Причины неисправности, которые приводят к отсутствию искры на свече:

• окисление
  контактов прерывателя;
• обрыв
  провода, соединяющего клемму прерывателя с рычажком;
• обрыв
  провода подвижного диска.

Если клеммы забиты окислом, контакты зачищаем, регулируем зазор и проверяем
подачу тока. При оборванных контактах проводка восстанавливаем.

Проверяем работоспособность цепи с помощью 12-вольтной лампочки. Лампочку
подключаем с одной стороны к массе авто, со второй – к клемме низкого
напряжения, замыкаем контакт. Если цепь работает нормально, лампа гаснет при
замкнутой цепи и горит при разъеме.

Если при разъеме контактов контрольная лампочка не горит, кроме обрыва
проводков и закисшей клеммы, причина отсутствия искры может быть в сгоревшей
катушке зажигания.

Если нет искры на автомобилях с инжекторным двигателем, для диагностики
используем разрядник. Проверяем катушку, основной провод, контроллер, а также
модуль электронного блока, предохранители и вв провода.

Этап второй

Проверить элемент можно по наличию звука работы. Включаете зажигание – должен быть гул в районе задних сидений. Иногда он отсутствует. В данном случае следует проверить предохранители. ВАЗ-2110 – это инжекторное авто, и блок с предохранителями здесь расположен на боковой стороне центральной консоли со стороны переднего пассажира.

Необходимо открутить крепеж, затем снять крышку, проверить предохранители на работоспособность и при необходимости их заменить. Если же элементы полностью исправны, то нужно проверить, будет ли включаться реле, причем как основное, так и топливного насоса. Момент включения можно почувствовать пальцем. Также будет слышен характерный щелчок.

Если на ВАЗ-2110 нет искры (инжектор, 8 клапанов), то часто причиной являются свечи зажигания. Естественно, их проверяют, если работает бензонасос. Лучше всего для тестирования использовать разрядник. Если ток будет распределяться на две свечи, то обязательно присутствует пробой «на массу».

Возможен вариант, когда произошел обрыв провода на катушку зажигания, или появились разрывы на ее обмотке. Если у автомобиля ВАЗ-2110 нет искры (инжектор, 8 клапанов) на двух проводах, то причины могут быть в неработающей катушке зажигания или контроллере. В двух случаях есть вероятность разрыва высоковольтных проводов. Этот вариант стоит проверить в первую очередь. Смотрят на уровень сопротивления. Нормальные показатели составляют до 200 кОм.

Как проверить работу свечей зажигания под давлением

Способ №4: На двигателе.На холостом ходу отключаем высоковольтный провод от каждой свечи по очереди. Та свеча, которая влияет на работу двигателя меньше всего и является неисправной. Такой способ не безопасен, т.к. есть вероятность удара током в момент отключения проводов. И снова не 100% метод, т.к. виновником троения силового агрегата может быть не свеча, а элементы системы зажигания (модуль зажигания, высоковольтный провод и т.д).

Или изготовить вот такую барокамеру.

Способ №6: Замена свечи.Не забываем, что определить деталь вышедшею из строя можно путем замены ее на заведомо исправную.

Пожалуй, это наиболее популярные способы проверки. А как Вы узнаете о наличие искры? Напомним, по нагару свечей можно определить состояние двигателя. Кроме этого, слабую искру можно усилить доработкой МЗ.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

ВАЗ 2114: нет искры инжектор

Появился очень хороший случай на практике показать, как ищется неисправность на инжекторных автомобилях ВАЗ. У нас здесь четкая такая девятка заниженная. Сейчас еще кое-что интересное покажу. Проблема: не заводится.

Первичная диагностика показала, что отсутствует искра, и сейчас мы будем искать, в чем же причина. Для того чтобы определить в чем причина, нам нужно посмотреть сигналы на разъеме …*. Сейчас включим зажигание и посмотрим.

На разъеме у нас должен присутствовать показатель масса….* На разъеме у нас присутствует плюс 12 В и масса, и также два управляющих сигнала. Управляющие сигналы мы сейчас сможем увидеть, должны, во всяком случае, увидеть, при вращении стартера.

Мы должны услышать писк. Но писков нет, потому что управляющие сигналы также не приходят, поэтому нет искры. Можно еще проверить сигналы на форсунках, но их тоже нет, поэтому без диагностики и компьютера (компьютерной) здесь уже не обойтись.

Как я говорил раньше, при включении зажигания смотрим на лампочку «чек» (Check). Лампочка горит, значит, мозги включились. Так же слушаем бензонасос — бензонасос включается. И при вращении стартера бензонасос включается повторно, это свидетельствует о том, что датчик положения коленчатого вала если и неисправен, то хотя бы получает какие-то импульсы.

Форсунки не открываются. На всякий случай я отключил иммобилайзер, он находится вот здесь, просто выдернул разъем. Соответственно, диагностика, конечно, сейчас работать не будет, но мало ли что… И, так как не понятно в чем все-таки причина отсутствия искры и форсунок*, подозрение пало на глюкнувший иммобилайзер. И вот мы сейчас прошиваем блок. Прошивку я скачал, удалил иммобилайзер из прошивки и заливаю его обратно.

Используется мой самодельный адаптер. Подключим к мозгам…* Используется загрузчик, вот такой — Комбилоадер (CombiLoader), вот такой версии. Прошивку себе скачал, почитаю, чем эта прошивка крута. Может народ и так увидел по версии, я не знаю. Я обычно, если машину ремонтирую, лью стандартное — и уже никаких проблем нет. А то всякие Спорт, Экономичные и прочие — не разберешься потом, что она* так плохо работает. Результаты покажу.

Обманул я вас, к сожалению, не покажу, как решилась проблема. А проблема была довольно интересная. Вроде бы по первым признакам датчик коленвала был живой, можно сказать «условно живой», потому что при вращении коленчатого вала включался повторно бензонасос и я, как бы, временно ушел от этой проблемы. Но, как выяснилось впоследствии, автомобиль ремонтировался недавно, у него снималась головка, и неопытные механики проложили провод, ведущий на датчик положения коленчатого вала вблизи выпускного коллектора.

Провод оплавился, и замкнулся один из проводов на оплетку. Кто не знает, там идет экранированный кабель, в котором два провода проложены. Что удивительно, импульс при таком положении мозги распознавали и включали исполнительный механизм, то есть реле* бензонасоса включалось, но, соответственно, вычислить положение верхней мертвой точки, вычислить положение импульсов блоку управления* двигателем не удавалось. Заметил чисто случайно (уже замерз, мне было не до съемок), просто шевеля провод около датчика положения коленчатого вала.

Я его снял, датчик проверил — датчик, вроде, заводился* правильно. Подергива(л) провод, враща(л) стартер — двигатель начал схватывать. Тут уже стало понятно, что проблема — с проводкой, и, внимательно посмотрев на провод, увидел, что он сгоревший. Вырезал поврежденный участок, соединил — и автомобиль завелся прекрасно, и уехал*. Уже было темно, хотелось идти домой, поэтому не до съемок было. Тем не менее, докладываю о результатах и немножко (о) моей методике, о которой я чуть ранее рассказывал в видео, о том, как найти искру — датчик может включать насос и в то же время не давать искру — очень интересный случай попался. Думаю, примете к сведению.

Источники
