Лиаз-677

Устройство стояночного тормоза

Снятие ручного тормоза. Для снятия ручного тормоза с коробки передач автомобиля ЗИЛ-431410 с одноконтурным тормозным приводом надо отсоединить фланец карданного вала отвернуть гайку крепления фланца на ведомом валу коробки передач, снять плоскую шайбу и фланец в сборе с барабаном при помощи съемники.


Ручник ЗИЛ-130

Рис.12—17. Трансмиссионный тормоз автомобиля:

1 фрикционная накладка; 2 — барабан; З — кронштейн; 4 — манжета; 5 и 14 — соответственно калия и большая стяжные пружины колодок; 6 и 13 колодки: 7 — ось колодок; 8 — гайка крепления фланца; 9 — винт; 10 — фланец вторичного вала коробки передач; 11 — регулировочный болт; 12 — ограничительная шайба; 15 — сухарь колодки; 16 — разжимной кулак:17 — щит; 18 — регулировочный рычаг; 19 — вилка: 20 — тяга привода; 21 — ушко тяги тормозного крана; 22 — палец тяги; 23 — гайка; 24 -пластина рычаге; 25 — зубчатый сектор; 26 — распорная втулка; 27 -стопорная защелка; 28 — тяга стопорной ; 29 — рычаг; 30 – рукоятка тяги стопорной защелки.


Снятие пружин

Рис 12-18 Способ снятия стяжных пружин колодок стояночного тормоза.

Отсоединить пружины колодок при помощи щипцов (рис.12-18), отвернуть и вынуть два болта крепления колодок с двумя распорными втулками и двумя плоскими шайбами и снять тормозные колодки.

Отвернуть боты крепления кронштейна на картере коробки передач и вынуть болты с шайбами.

Снять кронштейны стояночного тормоза в‘ сборе с разжимным кулаком, регулировочным рычагом и манжетой.

При отсутствии щипцов для снятия пружин ‹: тормозных колодок рекомендуется снимать их в следующем порядке: вывернуть болты 11 (рис.12-17) и снять ограничительные шайбы 12; снять колодки с оси разжимного кулака, после чего пружины легко освобождаются. Устанавливать колодки следует в обратном порядке.

Требования к ремонту деталей тормоза аналогичны требованиям к ремонту рабочих тормозов.

Сборка и установка стояночного тормоза. Собрать щиток 17 (см. рис. 12-17) с кронштейном 3 тормоза, соединив их вручную и закрепив болтами. Запрессовать в гнездо манжету 4 с помощью оправки и молотка, вставить разжимной кулак 16, надеть регулировочный рычаг 18 с тягой и вилкой и закрепить их.

Щиток с кронштейном установить с прокладкой На картер коробки передач и закрепить их болтами. Закрепить ось 7 тормозных колодок. Надеть на тормозные колодки обе стяжные пружины 5 и 14 и установить колодки на ось.

Установить с дистанционными втулками два болта о простыми шайбами в эллипсные отверстия колодок и закрепить их.

Установить фланец 10 с тормозным барабаном 2 на шлицы вторичного вала, надеть плоскую шайбу и, навернув гайку, закрепить ее угловым торцовым ключом, момент затяжки 300 Н м(30 кгс м ), закернить гайку тупым зубилом и молотком, вдавив тонкий край гайки в паз вала.

Установить рычаг привода тормоза на картер коробки передач.

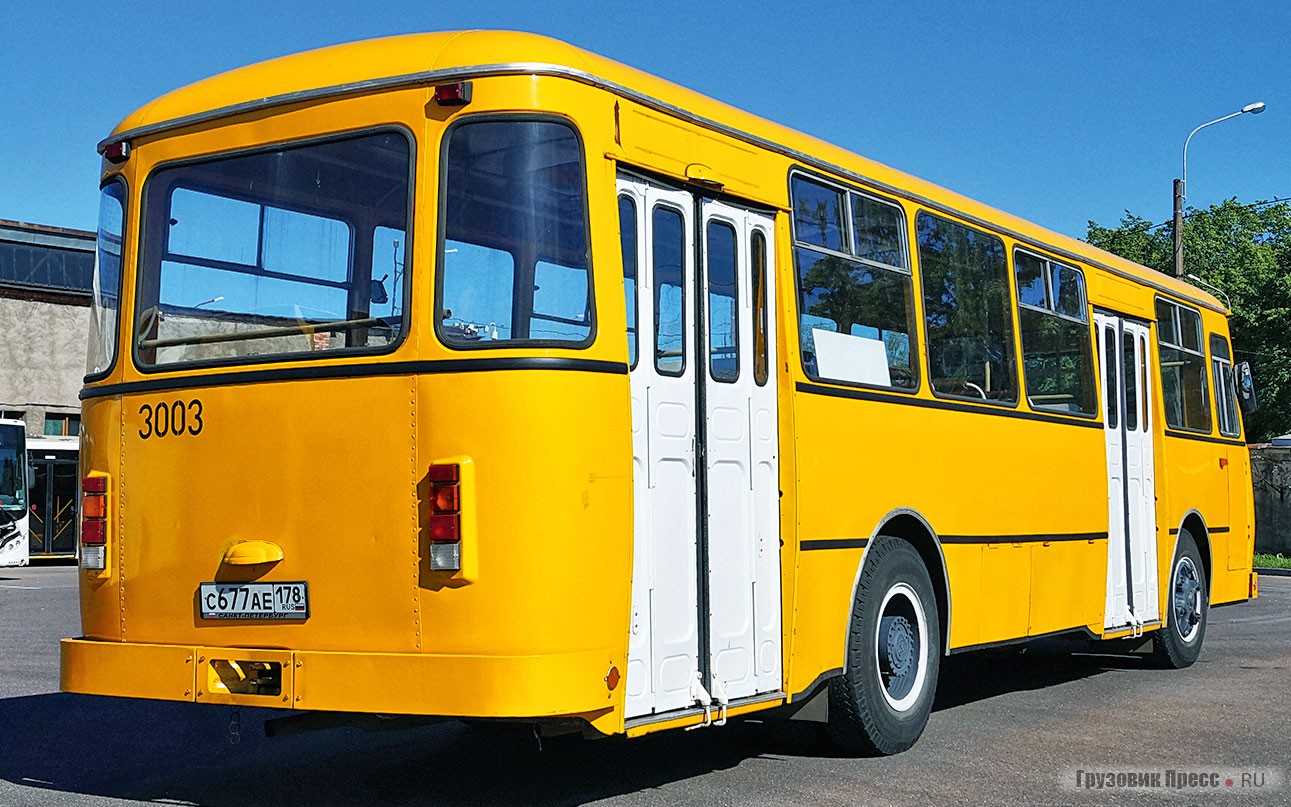

Глянцевый памятник

ЛиАЗ-677 оставил огромный след в памяти своих современников. По количеству памятников он превосходит даже легендарные грузовики военных лет. Ныне монументы с легендарным автобусом стоят более, чем в 20 городах по всей России – на многих автопредприятиях, прощаясь с последним «677-м», его не отправляли в металлолом, а воздвигали на постамент на добрую память об автобусе-труженике.

Ныне признаком хорошего тона в отрасли считается и наличие сохранённого действующего образца классического автобуса, прошедшего восстановление на предприятии. Такие экспонаты есть в транспортных музеях Москвы, Санкт-Петербурга и Минска, в Челябинске «677-й» восстановили для обслуживания экскурсий, а в Тобольске старый ЛиАЗ, оставшийся в одиночестве после обновления парка, всё ещё продолжает возить пассажиров по маршруту, как полумузейный экспонат. В ряде городов, таких как Арзамас, Краснокаменск и Амурск, «677-е» даже продолжают работать на линии на правах обычных автобусов!

Несколько «Луноходов» сохранено и в частных собраниях по всему бывшему СССР – в Москве, Петербурге, Киеве. Например, представленный в этой статье ЛиАЗ-677М уже много лет работает в петербургской компании RetroBus, где обслуживает заказные выезды, экскурсии и киносъёмки. Первоначально машина приобреталась, скорее, как большая игрушка для поездок с друзьями, но по мере развития проекта в старом автобусе обнаружился и коммерческий потенциал.

Нынешнему владельцу, Фёдору Черноусову, ЛиАЗ достался в виде разукомплектованного, но очень хорошего кузова с размороженным мотором, который за все годы жизни прошёл каких-то 20 тысяч километров.

Сначала этот автобус укомплектовали недостающими элементами – донорским мотором и интерьером, «ушедшим» за годы простоя. После этого машину вновь поставили на ход, наладив техническую часть, и некоторое время ЛиАЗ уже умел ездить, но выглядел слегка облезлым. По мере появления средств и ресурсов, примерно через год, настало время большого кузовного ремонта – автобус разобрали до косточек, полностью отпескоструили и привели кузов в идеальный вид.

При восстановлении мастерам пришлось бороться даже не с коррозией и другими старческими болячками ЛиАЗа, а скорее исправлять недостатки кузова, вызванные изготовлением на старой, изношенной оснастке, а также низкой культурой производства в перестроечные годы.

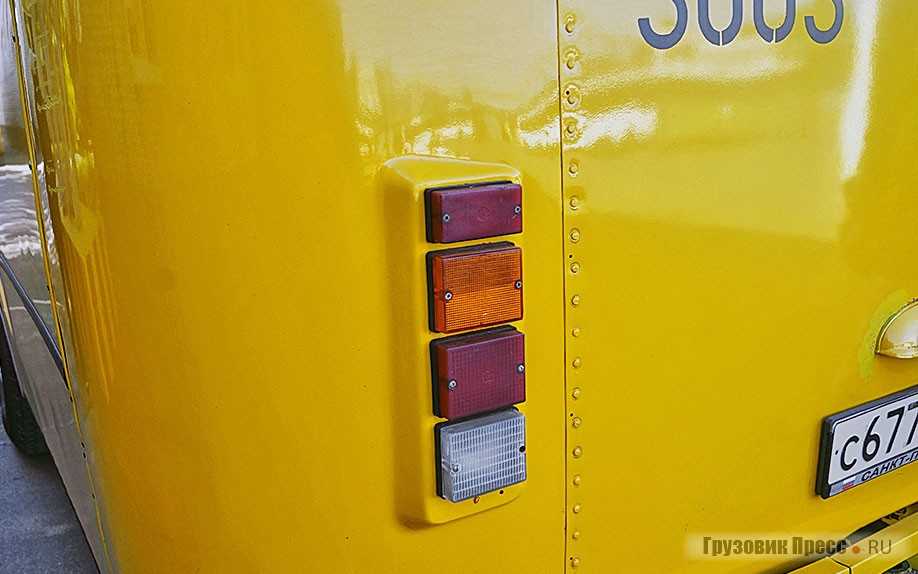

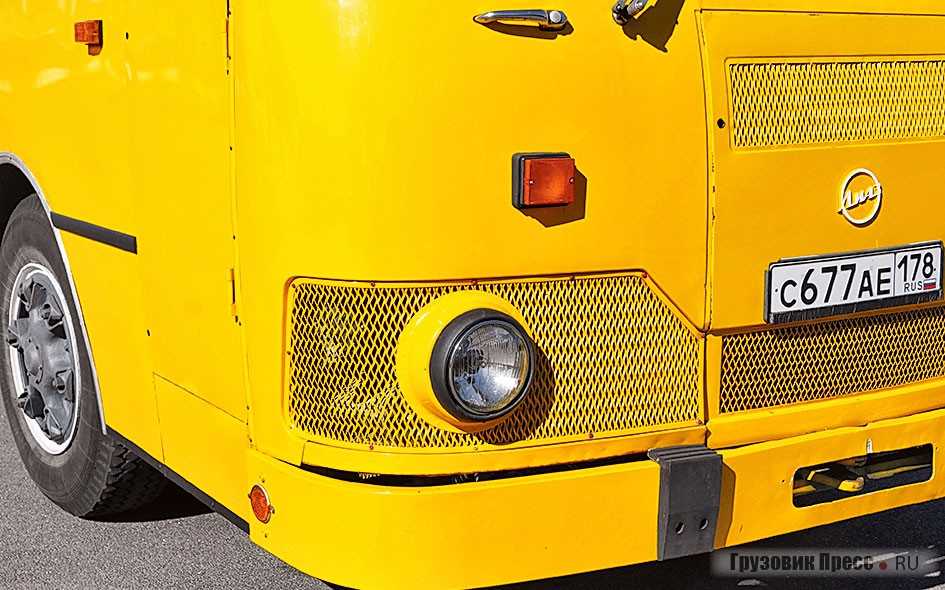

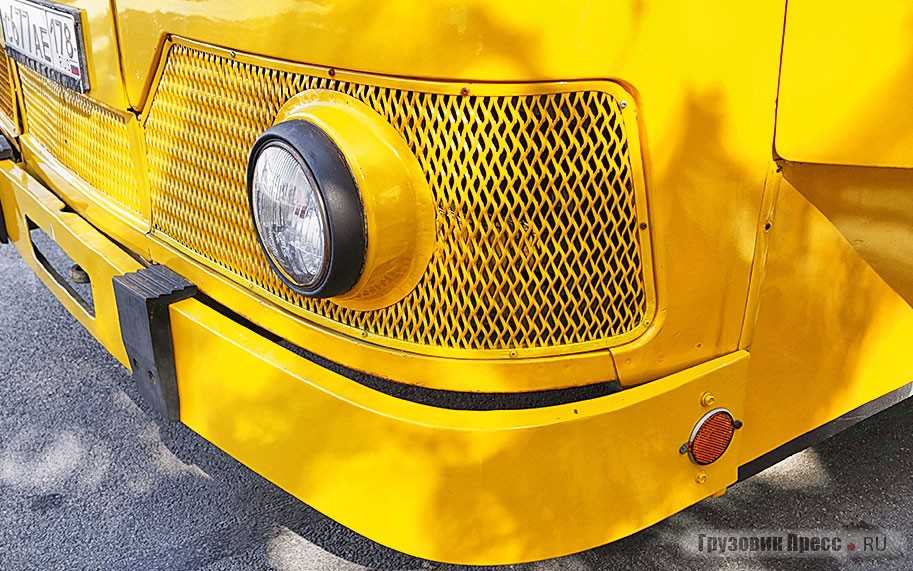

Новый цвет выбрали с определённым допущением – он немного ярче штатной лиазовской охры, и машина в нём смотрится солнечно. Оригинальный «охристый окрас», в традициях европейских реставраторов, сохранили в кабине.

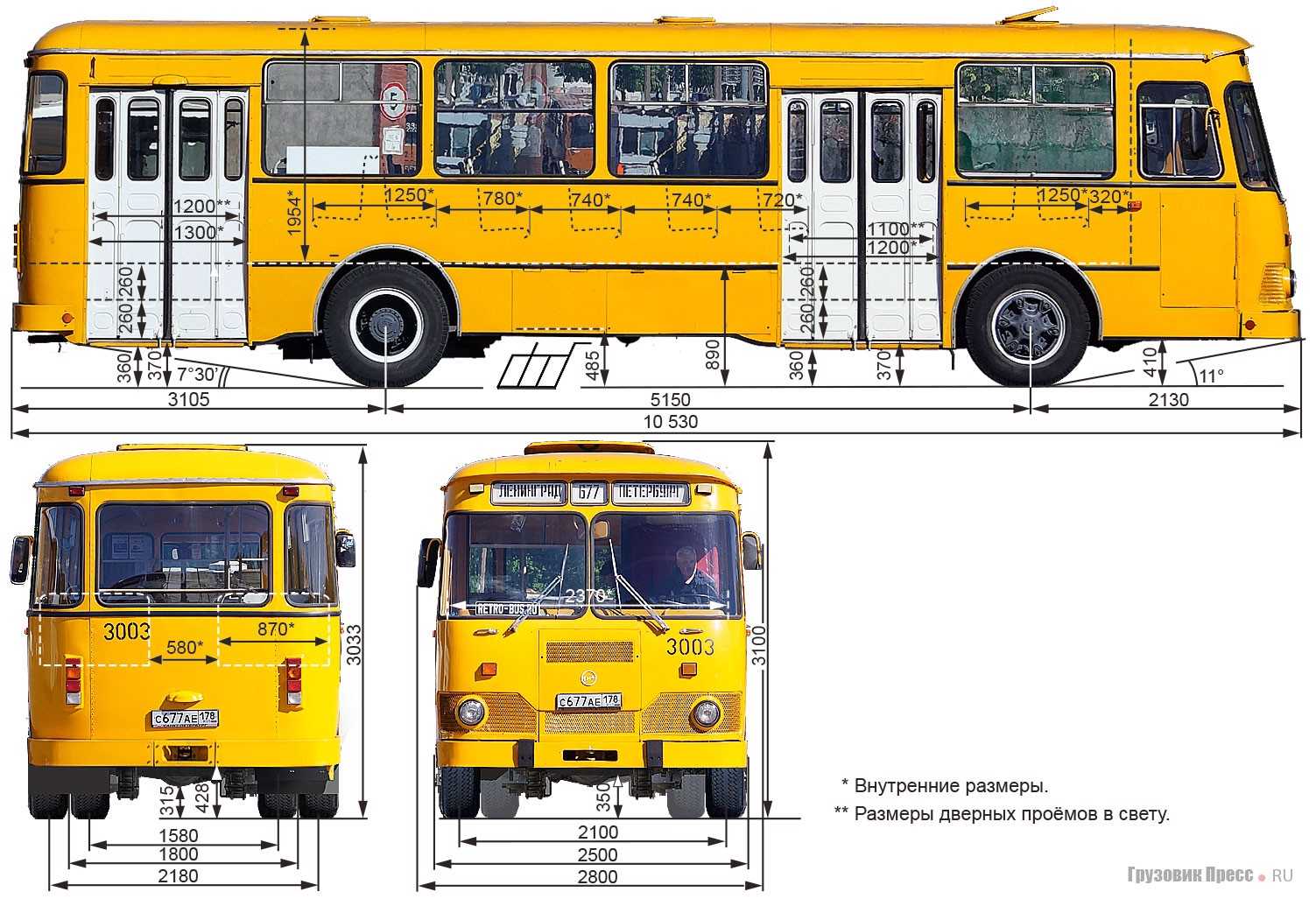

Технические характеристики ЛиАЗ-677МБ
Число посадочных мест 36
Пассажировместимость, при 4/ 6 человек на м2 68/ 88
Снаряжённая масса, кг 8800
Полная масса, кг, при номинальной/ максимальной вместимости 13 990/ 15 390
Двигатель: ЗИЛ-509,10-401 (ЗИЛ-375Я7), карбюраторный, V-8
  рабочий объём, cм3 6962
  мощность, л.с. 175 при 3200 мин-1
  крутящий момент, Н·м 470 при 1800-2000 мин-1
Коробка передач: ЛАЗ-НАМИ-Львов 22.17, гидромеханическая
  количество ступеней, вперёд/ назад 2/ 1
Размер шин 10.00 R 20 (280 R508), НС-16
Радиус поворота, м 11,0
Вместимость топливного бака, л 300
Контрольный расход топлива, л/100 км, при 40 км/ч 35,0
Максимальная скорость, км/ч 70

Весь процесс восстановления, уложенный в эти несколько предложений, по факту занял больше пятилетки; окончательно же машина была готова летом 2014-го, когда автобус выехал из покраски уже в совершенно новом образе.

Восстановленный автобус оказался востребован не только как машина для экскурсии и праздников, но и как актёр. Он постоянно снимается в фильмах, клипах и телепередачах: например, именно этот ЛиАЗ снимали в клипе модного рэпера Оксимирона и оркестра волынщиков. А ещё ЛиАЗ-677 из RetroBus известен как единственная в своём роде «машина с автографом Боярского». Живой символ Санкт-Петербурга расписался в салоне, как-то раз поработав вместе с машиной на съёмках телепередачи для Пятого канала.

Старый ЛиАЗ наматывает всё новые километры на карданы, и покой ему только снится. Жёлтый «Луноход» из RetroBus постоянно мелькает на улицах Петербурга, выезжая по нескольку раз в неделю. Эта машина стала живым, действующим глянцевым памятником автобусу-труженику – и памятником абсолютно заслуженным.

Редакция благодарит Фёдора Черноусова и компанию RetroBus за автобус, предоставленный на ретротест.

Часть 1
Часть 2

Обслуживание и ремонт

Обслуживание и ремонт ЗИЛа-131 нужно проводить только при отключенном двигателе и на специальной площадке.

Причины, по которым требуется проведение ремонтных работ:

  1. Сильно греется двигатель и стреляет глушитель.
  2. Выработка ресурса, из-за чего выходят из строя коленчатый вал, блок цилиндров, трансмиссия и другие основные узлы автомобиля.
  3. Прогорание поршневого устройства.
  4. Наличие повреждений и трещин на корпусе двигателя, коробки передач и блока цилиндров.
  5. Короткое замыкание или обрыв электрической цепи.

Техническое обслуживание предполагает замену масляной жидкости, внешний осмотр агрегатов и замену расходников.

Почему не заводится, и что делать

Силовой агрегат может не заводиться из-за отсутствия топлива в системе, заедания воздушной дроссельной заслонки, засорения жиклеров.

Для того чтобы отремонтировать двигатель, необходимо:

  1. Продуть топливные провода.
  2. Проверить работоспособность игольчатого клапана, который расположен на карбюраторе.
  3. Провести осмотр топливного насоса на наличие дефектов и повреждений.
  4. Продуть цилиндрические элементы.
  5. Провернуть коленчатый вал мотора при помощи электрического стартера при полностью открытых дроссельных заслонках.
  6. Проверить работоспособность заслонки воздушного типа.
  7. Промыть жиклеры ацетоном и продуть воздухом.

Смотрите » ТОП-2 модификации грузовых автомобилей на базе самосвала ЗИЛ-ММЗ-4502

Регулировка карбюратора

При правильно отрегулированном карбюраторе дроссели и воздушные заслонки будут открываться и закрываться в соответствии с положением тормозной педали.

Регулировка карбюратора проходит в несколько этапов. Сначала настраивают ручной и ножной привод дросселей, только после этого переходят к настройке воздушной заслонки.

Привод ножного типа регулируется при помощи резьбовой вилки, а ручной — с использованием зажима, который устанавливают на конец троса привода.

На малых оборотах холостого хода мотора разрежение из впускного трубопровода передается через отверстие системы холостого хода, после чего рабочая жидкость попадает в систему смазки.

Как выставить зажигание

Для того чтобы выставить зажигание на ЗИЛе, необходимо выполнить следующие действия:

  1. Установить поршневой механизм цилиндра под номером 1 в положение верхней мертвой точки.
  2. Провернуть коленвал до совмещения отверстия на шкиве коленвала с меткой высшей мертвой точки.
  3. Расположить паз на вал привода распределителя.
  4. Вставить привод в гнездо блока.
  5. Провернуть коленвал на величину установочного угла.
  6. Убрать крепежный болт с пластины.
  7. Включить зажигание.
  8. Провернуть корпус распределительного устройства в гнездо привода.
  9. Проверить правильность установки проводов всех цилиндров.

Регулировка сцепления

Регулировка сцепления проводится в несколько этапов. На первом необходимо отрегулировать свободный ход педали сцепления. Для этого нужно:

  1. Измерить ход от центральной части пластины до механизма.
  2. Опустить педаль до упора.
  3. Соединить рычаг с верхней проушиной толкателя при помощи эксцентрикового пальца.
  4. Закрутить корончатую гайку.

На втором этапе необходимо отладить ход муфты. Ее свободный ход не должен превышать 4 мм. Регулировка осуществляется при помощи сферической гайки.

На последнем этапе нужно отрегулировать полный ход толкателя гидравлического усилителя руля.

Колесный тормоз переднего колеса грузовых автомобилей ЗИЛ

Рис. 217. Колесный тормоз переднего колеса грузовых автомобилей ЗИЛ и автобусов ЛАЗ и ЛИАЗ-677:


Тормоз колеса ПАЗ

Рис. 218. Тормоз переднего колеса автобуса ПА3—672и автомобиля ГАЗ-53А:

1 — защитный колпак; 2 —— колесный цилиндр; 3— опорный диск; 4—стяжная пружина; 5—направляющая скоба; 6—колодка; 7 —фрикционная накладка колодки; 8—болт регулировочного эксцентрика; 9— шайба; 10—пружина эксцентрика; 11—регулировочный эксцентрик; 12 -пластина опорного кольца; 13 — эксцентрик опорного пальца; 14 —опорный палец; !5—гайка; пружинная шайба.

При износе тормозных барабанов и фрикционных накладок зазор между ними увеличивается, отчего тормозной путь автомобиля удлиняется. Величину зазора регулируют, поворачивая при помощи червячного механизма 10, 11 и 12 (см. рис. 217) разжимной кулак или эксцентрик 11 (см. рис. 218), изменяющий расстояние между колонкой б и барабаном. 7

При переклепке фрикционных накладок, значительном их износе или при нарушении установки колодок вследствие ослабления опорных пальцев положение колодок изменяют, поворачивая опорные пальцы, шейки которых эксцентричны.

При торможении давление жидкости перемещает вправо поршень 3, который прижимает колодку к тормозному барабану. Если зазор между фрикционной накладкой и тормозным барабаном вследствие износа увеличился, то поршень 3 увлекает за собой через резьбовое соединение пружинное кольцо 2, преодолевая при этом усилие натяга. Пружинное кольцо 2 передвигается в цилиндре на величину износа.

Когда водитель перестает нажимать на тормозную педаль, давление в цилиндре падает, стяжные пружины — стягивают тормозные колодки и поршень 3 передвигается по цилиндру влево. Однако поршень 3 может передвинуться только на величину люфта в резьбовом соединении с пружинным кольцом 2, так как усилие стяжных пружин колодок составляет 20 кг, а усилие натяга кольца более чем в 2 раза больше, и оно сдвинуться влево не сможет. Таким образом, ограничивается возвратный ход поршня, а следовательно, и колодки.

Стояночный ручной тормоз барабанного типа (рис. 221) устанавливается на автомобилях ГАЗ. ПАЗ-672, ЗИЛ—1ЗО, 3ИЛ-164А, автобусах ЛАЗ и автомобилях «Урал». При оттягивании рьчага 2 разжимной кулак 8 разводит колодки к барабану 5. При оттормаживании стяжные пружины 6 жины 6 оттягивают колодки от барабана.

У автомобилей МАЗ-500 ручной стояночный тормоз барабанного типа смонтирован на заднем мосту автомобиля. Такое расположение тормоза позволяет использовать его в аварийных случаях даже при поломках карданного вала.


Привод тормоза ЛИАЗ

У автомобиля ЛиАЗ-б77 ручной тормоз имеет механический привод и действует на задние колеса (рис. 222) что дает возможность использовать его в качестве аварийного.

Приводы колесных тормозов на отечественных автомобилях гидравлические, пневматические и пневмогидравлические. Для облегчения работы водителя на некоторых автомобилях применяют усилители. Привод ручного тормоза механический;

Гидравлический привод тормозов имеет ряд достоинств: передача давления на все тормоза колес происходит равномерно и плавно, привод срабатывает быстро.

Гидравлический привод легковые автомобили грузовые ГАЗ—БЗА, ГАЗ-66, автобусы ПАЗ состоит из главного тормозного цилиндра, цилиндров колесных тормозов и магистралей.


Стояночный тормоз

Рис. 221. Ручной тормоз ‚автобусов ЛАЗ и. автомобилей ЗИЛ:

1— резьбовая вилка тяги; 2—рычаг ручного тормоза; З—сектор: 4 — регулировочный рычаг тормоза; 5 — тормозной барабан; 6 —стяжная пружина; 7—тормозная колодка; З—разжимной кулак.

Главный тормозной цилиндр (рис. 223) отлит совместно с резервуаром для тормозной жидкости и сообщается с ним через два отверстия. При нажатии на педаль тормоза манжета 3 перекрывает отверстия Б и В, жидкость выжимается через перепускной клапан 8 в магистраль и поступает в цилиндры колесных тормозов, поршни которых прижимают тормозные колодки к барабанам


Главный цилиндр ПАЗ-ГАЗ

Рис 223 Главный цилиндр гидравлического тормозного привода автобусов ПАЗ и автомобилей ГАЗ:

1- стопорное кольцо; 2- упорная шайба; 3- манжета; 4- пластинчатый клапан; 5- резиновая манжета; 6- пружина перепускного клапана; 7- обратный клапан; 8- перепускной клапан; 9- резьбовая пробка; 10- крышка корпуса; 11- корпус; 12- штуцер; 13- пружина; 14- поршень; 15- чехол; 16- толкатель; 17- контргайка; 18- тяга; 19- педаль; 20- оттяжная пружина.

СМОТРИТЕ ВИДЕО

Технические характеристики

Технические характеристики автобуса:

  • трехрядная планировка салона;
  • задняя площадка с расширенными дверями и пониженным полом для размещения пассажиров, граждан с колясками, велосипедами;
  • кузов – полнонесущий с усиленным основанием в передней части;
  • число пассажирских мест – 25;
  • вместимость салона – 110 человек;
  • длина транспортного средства – 10565 мм;
  • ширина салона – 2500 мм;
  • высота автобуса – 3033 мм;
  • вес пустой машины – 8363 кг;
  • вес автобуса с максимальной загруженностью – 16133 кг;
  • разгон с места до 60 км/ч – до 47 секунд;
  • средняя скорость – 40 см/ч;
  • максимально возможная скорость – 70 км/ч;
  • расход топлива – 35 литров на 100 км.

Устройство

Мосты автомобиля имеют сварную конструкцию. Узел собран из 2 штампованных половин, к которым прикреплены фланцы и крышка. Передняя балка грузовика оснащена главной парой, имеющей вертикальное банджо. Агрегат смонтирован на картере при помощи болтовых соединений.

Средний и задний мосты имеют оригинальную конструкцию, картеры главной передачи смонтированы сверху корпуса балки. Детали зафиксированы болтами, стык уплотнен специальной прокладкой. По этой причине картер переднего моста является невзаимозаменяемым с задними.

В состав оборудования мостов входит 2-ступенчатый редуктор, аналогичный примененному в задней балке на гражданском грузовике ЗИЛ-130. Крутящий момент передается при помощи карданного вала, закрепленного болтам к фланцу ведомого вала. Суммарное передаточное отношение узла составляет 7,339.

На входе редуктора расположена коническая пара шестерен, за которой установлена цилиндрическая передача с косым зацеплением. Одна из крышек подшипникового узла имеет глухое отверстие, в которое ввернута пробка, используемая для закрывания отверстия в картере сцепления при преодолении бродов. В конструкции имеется конический дифференциальный механизм, оснащенный 4 сателлитами.

Полуоси оснащены поворотными кулаками, ход которых ограничен приваренными болтами. На шейке шарнира смонтирован ниппель подвода воздуха. На внешнем фланце полуоси выполнен кран, необходимый для подключения магистрали к шине. В состав полуоси входит шарнир равных угловых скоростей, допускающий угол поворота колеса 30° в обе стороны. Поворотный шкворень имеет угол наклона в продольном направлении 3°10´, поперечный наклон составляет 5°.

Из-за особенностей конструкции вес передней балки составляет 480 кг, оси задней тележки имеют массу по 430 кг. Для проверки уровня масла используется отверстие на крышке картера. Нормальным является уровень, соответствующий нижней кромке отверстия. Объем смазки в картере составляет 5,0 л. Заливаемое на ЗИЛ-131 масло в мосты должно являться всесезонным (например, ТСп 15К). При эксплуатации техники при температуре ниже -30°С требуется специальная жидкость ТСп 10.

Смотрите » Технические характеристики ЗИЛ-133 и его основных модификаций

Жизнь после жизни

8 августа 1994 года мог стать последним днём в истории модели, не подхвати её в новую жизнь вихри смутного времени. Автопредприятия обедневших муниципалитетов, крупные организации и другие заказчики сочли новый автобус ЛиАЗ-5256 сырым. Где есть спрос, там возникает и предложение. Ещё на исходе советских лет производство «677-х» для нужд местных транспортников начали авторемонтные предприятия различных регионов: Яхромский автобусный завод в Подмосковье, Борский АРЗ в Горьковской области и Тосненский автобусный завод в Ленинградской области.

После того, как сам ЛиАЗ свернул выпуск старой модели, она вовсе не потеряла спроса. Обедневшие муниципалитеты были рады хоть и устаревшей, но дешёвой и проверенной временем машине.

Со временем полукустарный выпуск ЛиАЗов начали и другие предприятия – от предприятий оборонки до автобусных парков в городах. Как правило, небольшие продуценты закупали кузова у крупных АРЗ, и комплектовали их агрегатами от автобусов, пришедших в негодность. Эта практика продолжалась вплоть до начала нулевых: последние новые машины с ПТС были построены Тосненским заводом для Якутска в 2002 году, а практика капремонтов с заменой кузова, т. е. постройки новых машин под документы заказчика, продолжалась и позже.

ЛиАЗ-677 оказался автобусом, живучим во всех смыслах. Снятие этой модели с производства основным заводом не остановило их поступление в наши города, а всеобъемлющая бедность автопредприятий, отсутствие своевременного обслуживания, запчастей и качественного ремонта совсем не мешали этим машинам, даже придя в совсем неприглядное состояние, просто делать свою работу.

Да, в кабине было жарко и шумно. Да, салон мог греметь, словно барабанный оркестр, а иные машины выглядели так, будто вернулись с того света. Да, расход топлива стремился к бесконечности, но несмотря на всё это, потрёпанные «677-е» даже в самые чёрные годы России продолжали работать в любом состоянии. Даже будучи ржавыми, гремящими, с ароматами бензина и выхлопа, но выполняли возложенную на них задачу, несмотря ни на что.

История автомобиля

В 1959 году рабочим завода имени Лихачева была поставлена цель по улучшению производства моделей «130» и модификации «131». Такой призыв к производительности был обусловлен двадцать первым партийным съездом, а точнее, принятым на нем планом о развитии народного хозяйства.

Для достижения цели, как раз, требовались достойные грузовики. Однако, ЗИЛ-131 предназначался для особого хозяйства – для военных целей. Ранее в распоряжении у советских армейцев был ЗИЛ-157, который к концу 50-х начинал устаревать.


ЗИЛ-157

Несмотря на то, что опытные образцы ЗИС-130 начали проходить испытания еще в середине 50-х годов, на конвейер машину планировали отправить только в 1962 году. Столь длительный срок был частично обусловлен рядом непредвиденных ситуаций, с которыми хоть и не сразу, но успешно было покончено.

Стандартное оборудование бортового ЗИЛ-4334КО

Коробка передач

  • Пятиступенчатая.
  • Передаточные числа коробки передач: первой — 5,81
  • второй — 3,16
  • третьей — 1,75
  • четвертой — 1,00
  • пятой — 0,81
  • заднего хода — 5,22

Синхронизаторы на II, III, IV, V передачах.
Управление коробкой передач — качающимся рычагом.
Допускается отбор мощности от правого люка до 22 кВт.

Раздаточная коробка

  • Двухступенчатая с муфтой включения переднего моста.
  • Передаточные числа: 2,08 и 1,00.
  • Управление передачами — рычагом через систему тяг.
  • Электропневматический привод включения переднего моста.
  • Допускается отбор мощности от верхнего люка до 44 кВт.

Ведущие мосты

  • Двухступенчатые с проходным промежуточным мостом.
  • Главная передача — двойная, с парой спирально-конических и парой косозубых цилиндрических шестерен.
  • Общее передаточное число — 6,73.
  • Дифференциалы шестеренчатые, конические с четырьмя сателлитами.
  • Привод ведущих колес переднего моста через полуоси с шарнирами равных угловых скоростей.

Карданная передача

  • Четыре карданных вала: привода раздаточной коробки, среднего, заднего и переднего мостов.
  • Каждый карданный вал со шлицевым соединением и двумя шарнирами на игольчатых подшипниках.

Колеса и шины ЗИЛ 4334КО

  • Колеса дисковые, 228Г-508.
  • Шины диагональные, камерные, 14,75/80R20модели М-93 или радиальные 12.00R20модели КИ-113 с регулируемым давлением.

Рулевое управление

  • Рулевой механизм с гидравлическим усилителем.
  • Рабочая пара — винт с гайкой на циркулирующих шариках.
  • Передаточное число — 20.

Тормозная система

  • Тормозные механизмы барабанного типа с двумя внутренними колодками и разжимным кулаком, установленные на всех колесах.
  • Стояночный тормоз барабанного типа с двумя внутренними колодками, разжимным кулаком; установлен на раздаточной коробке.
  • Тормозной привод пневматический, раздельный на каждый мост.

Система электрооборудования

  • Однопроводная, с номинальным напряжением 24 В.
  • Стартер напряжением 24 В, с электромагнитным тяговым реле и дистанционным управлением.
  • Две аккумуляторные батареи напряжением 12 В.
  • Генератор переменного тока со встроенным выпрямителем.

Кабина ЗИЛ 4334КО

  • Двухместная, двухдверная, удлиненная на 500 мм, с двумя спальными местами за спинками сидений.
  • Сиденье водителя отдельное, имеет механизм подрессоривания с регулируемой жесткостью в зависимости от массы водителя. Кроме того, регулируется положение сиденья в продольном направлении, а также углы наклона спинки и подушки.
  • Пассажирское сиденье одноместное регулируемое.
  • Стеклоочиститель трехщеточный с электрическим приводом.
  • Омыватель ветрового стекла — насос с электроприводом.

Задний мост, главная передача

Главная передача ЗИЛ-130 шасси (рис. 42) — двухступенчатая, состоит из пары конических зубчатых колес со спиральными зубьями и пары цилин­дрических зубчатых колес с косыми зубьями (на некоторых автомо­билях главная передача — одинарная, гипоидная, с передаточным числом 6,33). Число зубьев конической пары зубчатых колес 13 и 25, цилиндрической пары 14 и 46. Общее передаточное число главной передачи 6,32. Коническая шестерня 11 установлена в стакане 7 на двух кониче­ских роликоподшипниках. На заводе подшипники конической шестер­ни регулируют с предварительным натягом. Между внутренними коль­цами установлены распорная втулка 36 и две регулировочные шайбы 8, толщину набора которых подбирают с таким расчетом, чтобы обеспечить требуемый предварительный натяг подшипников. При правиль­но отрегулированных без учета трения сальника 2 подшипниках мо­мент, необходимый для поворота шестерни, равен 1—3,5 Н*м (0,1— 0,35 кгс*м).

Рис. 42. Задний мост ЗИЛ-130: 1 — фланец шестерни; 2 — сальник; 3 -— крышка; 4 — шайба шестерни; 5 — прокладка; 6 — передний конический подшипник вала конической шестерни; 7 — стакан подшипника вала конической шестерни; 8 — регулировочные шайбы подшипников вала конической ше­стерни; 9 — задний конический роликоподшипник вала конической шестерни; 10 — проклад­ка для регулировки зацепления конических зубчатых колес; 11 — коническая шестерня; 12— коническое колесо; 13 — регулировочные прокладки; 14 — правый конический роли­коподшипник промежуточного вала; 15 и 35 — крышки соответственно правого и левого подшипников; 16 — цилиндрическая шестерня; 17 — картер главной передачи; 18 — крышка подшипника дифференциала; 19 — опорная шайба полуосевого колеса заднего моста ЗИЛ-130; 20 — правая чашка дифференциала; 21 — цилиндрическое колесо; 22 — полуосевое зубчатое колесо; 23 — левая чашка дифференциала; 24 — роликоподшипник дифференциала; 25 — регулировочная гайка подшипника дифференциала; 26 — тормозная камера; 27 — тормозной вал с разжимным кулаком; 21 — кронштейн крепления тормозной камеры и вала разжимного кулака; 29 — полуось; 30 — картер моста; 31 — сателлит с бронзовой втулкой; 32 — опорная шайба са­теллита; 33 — крестовина сателлитов; 34 — левый конический роликоподшипник промежу­точного вала; 36 — распорная втулка; 37 — тормозной барабан; 38 — сальник ступицы; 39 — шпилька крепления колес; 40 — гайка крепления наружного колеса; 41 — колпачковая гайка крепления внутреннего колеса; 42 — сальник заднего моста ЗИЛ-130; 43 — замочная шайба; 44 — гайка подшипника ступицы колеса; 45 — штифт гайки; 46 — гайка подшипника ступицы колеса; 47 — отверстие под болт-съемник полуоси; 48 — ступица; 49 — цапфа; 50 — роликопод­шипник; 51 — маслоуловитель; 52 — опора разжимного кулака; 53 -— масленка для смазы­вания втулки разжимного кулака; 54 — разжимной кулак; 55 —- щиток тормоза; 50 — суп­порт; 57 — ось колодки; 58 — тормозная колодка.

Коническое колесо 12 заднего моста ЗИЛ-130 напрессовано на вал и прикреплено к его фланцу заклепками. Коническое колесо в сборе с валом и внутренними кольцами роликоподшипников устанавливают в картер главной пере­дачи со стороны опор дифференциала. Наружные кольца роликопод­шипников устанавливают с внешней стороны картера вместе с крышка­ми 15 и 35. Под крышками помещены стальные прокладки 13 для ре­гулировки подшипников. На заводе эти подшипники регулируют с предварительным натягом. При правильно отрегулированных под­шипниках момент проворачивания вала конического колеса равен 4—6 Н • м (0,4—0,6 кгс • м). Затем в картер главной передачи ЗИЛ-130 устанавливают коническую ше­стерню в сборе со стаканом, проверяют зацепление конической пара со спиральными зубьями и, если нужно, регулируют его. Для регули­ровки зацепления служат стальные прокладки 10, располагаемые меж­ду торцом картера редуктора и торцом стакана 7 подшипника вала шестерни. Если перемещением конической шестерни заднего моста ЗИЛ-130 не удается отрегулиро­вать зацепление, то перемещают коническое колесо, перекладывая регулировочные прокладки боковых крышек с одной стороны на дру­гую. Общее число прокладок под крышками должно оставаться по­стоянным, чтобы не нарушалась регулировка конических роликопод­шипников вала конического колеса, Зацепление конической пары со спиральными зубьями проверяют по контакту на краску. Форма и расположение пятна контакта на зубьях колеса при правильном за­цеплении показаны в табл. 1. При правильном зацеплении конической пары со спиральными зубьями боковой зазор у широкой части зуба равен 0,15—0,4 мм.

Модификации ЗИЛ 431410


ЗИЛ 431410 Кунг

Представленная модель грузовой техники получился до такой степени удачным, что на основе его технических характеристик было произведено немало всевозможных модификаций. Наиболее популярныой из них является ЗИЛ 431410 КУНГ. Аббревиатурное название в полном виде звучит как «кузов унифицированный нулевого габаритного размера».

Каркас данного образца автомобиля изготовлен из швеллеров и уголков разного размера, который поверху обшиты цельными листами высокопрочного металла. Тем не менее весит эта техника не более тонны.

Изнутри фургон-кузов КУНГа ЗИЛ 131 обшит пенопластом или же подобной теплоизоляцией, покрытой антисептической фанерой, улучшающей технические особенности всего грузовика в целом. Все существующие грузовые автомобили данной модификации вне зависимости от цели использования имеют:

  • системы вентиляции и освещения;
  • устройство отопителя;
  • многообразные ботовые устройства.

Отличительная черта КУНГа 431410 заключается в наличии в кузове автомобиля уникальной установки фильтрации воздуха ФВУА-1ООН-12, которая позволяет осуществлять забор воздуха повсеместно и делать его максимально очищенным и безвредным для окружающей среды.

Так образовывался переизбыток давления, который и позволял делать пространство внутри фургона абсолютно безопасным.

Так на 100 км дизельного топлива потребуется около 40 литров. Это чуть больше, чем у МАЗ-5337. Помимо этого на основе технических данных рассматриваемой модели техники имеются и другие модификации, отличающиеся лучшими показателями:

  • АРС 14 ЗИЛ 131 – авторазливочная станция, водовоз;
  • ЗИЛ 131 В – седельная тяготильная машина;
  • АТЗ З – топливозаправочный автомобиль;
  • МЗ 131 – маслозаправочный автомобиль;
  • ЗИЛ 131 МТО АТ – мастерская для технического обслуживания техники;
  • АЦ 40 – пожарная машина.


ЗИЛ 131 водовоз

Заключение, оценка

Оценка ЛиАЗ-677 весьма неоднозначна, хотя по многим характеристикам в то время автобус был удачным. В 1967 году один из первых серийных 677-х демонстрировался на ВДНХ, за его создание группа работников завода была награждена медалями выставки. В 1972 году на Международной ярмарке в Лейпциге ЛиАЗ-677 был отмечен Большой золотой медалью и дипломом I степени. Тем не менее даже к началу своего серийного производства в 1968 году ЛиАЗ-677 был уже достаточно устаревшим автобусом, как по своей компоновке, так и по применяемым агрегатам (имеется в виду прежде всего его «прожорливый» бензиновый двигатель), да и наращивание его производства на заводе в начале 70-х происходило медленными темпами.

Памятник автобусу ЛиАЗ-677 в Казани, перед зданием Пассажирского автотранспортного предприятия № 2. Фото Википедия

Зачастую пассажиры отзывались об этом автобусе хорошо, за его приличную вместимость в часы пик (до 110 человек) и мягкость хода, а водители же, наоборот, плохо (хотя управлять им, за счёт рулевого усилителя и АКПП, было гораздо легче, чем его предшественником ЗиЛ-158В). Важнейшим положительным качеством для пассажиров являлось то, что в салоне было тепло зимой. Бензиновый двигатель, в отличие от дизельного, производит больше тепла, а в ЛиАЗе горячий воздух от двигателя шёл по ходу движения в салон. В ЛАЗе двигатель располагался сзади, и тепла в салон поступало мало, горячий воздух от двигателя сразу сдувало наружу. Икарус и вовсе был дизельным, с жидкостной системой отопления и подогревателем на дизельном топливе, который никогда не включали.

Характерной чертой изношенных экземпляров ЛиАЗ-677 было проникновение выхлопных газов в салон из-за износа выхлопной трубы, проходящей под полом по всей его длине. Труба прогнивала, в ней образовывались отверстия и трещины, а газы легко попадали в салон через щели в полу.

Водители жаловались на повышенную шумность и высокую температуру расположенного спереди и плохо шумоизолированного двигателя, загазованность водительского места.

Характерной особенностью автобусов, уже бывших в эксплуатации, был громкий посторонний звук в трансмиссии, похожий на стук по пустым бутылкам (так называемый «звук бутылок»), вызванный быстрым износом подшипников промежуточного карданного вала от двигателя к коробке передач. У ЛиАЗ-677 коробка передач не соединена с двигателем в единый агрегат, а установлена отдельно, под полом салона в районе первой двери и связана длинным валом с двигателем. Это приводило к вибрации вала и ударным нагрузкам на подшипники и карданные шарниры при работе двигателя на холостом (к тому же ещё и неравномерном) ходу.

Уже к середине 1980-х годов данный автобус морально устарел, а в 1990-е годы его уровень комфорта для пассажиров и водителя, топливная экономичность и динамика перестали удовлетворять фактическим требованиям эксплуатации.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
