Как проверить ошибки двигателя и стереть ошибку в памяти ЭБУ
Для проведения диагностики двигателя и считывания кодов ошибок, а также для их сброса, многие водители предпочитают обратиться на сервисную станцию, где имеется сканер. Специалисты СТО по просьбе владельца могут выдать распечатку, на которой будут отображены коды ошибок, записанные в память блока управления. Отметим, что данная процедура оптимальна в том случае, когда чек горит постоянно. Если же ошибка «плавающая», (чек периодически загорается и тухнет), тогда визит на сервис может ничего не дать.
В такой ситуации можно купить сканер для личного пользования, но его стоимость и необходимость изучения особенностей работы ПО делают такой способ нецелесообразным, особенно если говорить о диагностике только одного автомобиля. Добавим, что сканер используется параллельно с ноутбуком или персональным компьютером, что создает дополнительные неудобства.
К аналогичным в плане удобства пользования, стоимости и целесообразности покупки также справедливо относятся всевозможные сторонние БК (бортовые компьютеры). Решение способно считывать и расшифровывать коды ошибок, выводить дополнительную информацию о параметрах и режимах работы ДВС. При этом БК требуют правильного подключения и отдельной установки в салоне.
Среди основных преимуществ таких адаптеров является то, что устройство представляет собой небольшой компактный «коробок», который вставляется в диагностический разъем вашего автомобиля. Это значит, что необходимость подключения, прокладывания проводов, размещения самого устройства в салоне, использования ПК и осуществления других дополнительных действий полностью отсутствует.
Адаптер в разъеме остается практически незаметным, соединяется с планшетом или смартфоном «по воздуху» благодаря технологии bluetooth/wi-fi. Особенно это удобно тогда, когда ошибка двигателя загорается периодически. Другими словами, можно ездить с адаптером в разъеме сколько угодно, а в момент загорания «чека» немедленно считать код неисправности. Необходимо только закрепить ваш смартфон или планшет на подставке или держателе, чтобы иметь возможность следить за показаниями на экране во время движения.
Что касается ПО, оно может поставляться вместе с адаптером. Также нужные программы доступны в Play Маркет для Андроид и аналогичных решениях для устройств на других операционных системах. Софт необходимо устанавливать на смартфон/планшет. Отметим, что среди разных доступных решений большой популярностью пользуется программа Torque (бесплатная версия данного приложения есть в Маркете для Android). Программа позволяет гибко настроить интерфейс, имеет возможность не только считывания, но и расшифровки ошибок, реализована возможность сброса ошибок двигателя.
Использование решения выглядит так:
- Адаптер вставляется в диагностический разъем автомобиля;
- Смартфон/планшет с установленным ПО устанавливается в держатель;
- Далее автомобиль заводится;
- На смартфоне или планшете включается Bluetooth;
- На телефоне/планшете производится запуск программы (например, Torque);
Теперь нужно ожидать синхронизации адаптера и устройства с программой, после чего на дисплей выводятся параметры работающего силового агрегата. Для определения того, почему горит чек, необходимо на мобильном устройстве зайти в соответствующий подраздел. Там будут отображены коды ошибок, а также возможно предоставление вариантов их расшифровки. Параллельно реализована возможность сбора отдельных ошибок или сразу всех, в результате чего чек двигателя гаснет.
Что происходит с двигателем при обрыве ремня ГРМ
Распределительные валы расположены в головке блока цилиндров. На них установлены так называемые кулачки, которые толкают пружинные клапаны в определённый момент и тем самым открывают или закрывают отверстие для впуска и выпуска газов. Валы стоят в строгом соответствии с регламентом, установленным изготовителем автомобиля, поскольку цикл их вращения строго выверен по отношению к ходу поршней в самом двигателе.
На конце валов установлены шестерёнки, которые огибает и приводит в действие резиновый ремень газораспределительного механизма с металлическим сердечником. Он, в свою очередь, сопряжён с главным коленчатым валом ДВС.
При обрыве детали изначально выставленный цикл распределительного вала нарушается и кулачки начинают несвоевременно вдавливать клапан, например, когда поршень поднят. Но это еще полбеды. В какой-то момент кулачок распредвала придётся на фазу поднятого клапана и за счёт столкновения и инерции загнёт его. Погнутая деталь разбивает головку блока цилиндров, что приводит к дорогостоящему ремонту или вовсе замене двигателя.
Метод отключения аккумулятора
Отсоединения аккумулятора — это старый способ сброса проверки индикатора двигателя. Вот три шага, чтобы сбросить «чек» этим методом: Шаг 1: Отсоединение кабелей от аккумулятора. На этом этапе вы должны использовать гаечный ключ для откручивания положительных и отрицательных кабелей.
Шаг 2: Разрядить оставшееся электричество. Следующее, что вы должны сделать, это нажать и удерживать автомобильный сигнал около 30 секунд. Это действие поможет разрядить аккумулятор автомобиля.
Шаг 3: Подождать и повторно подключить аккумулятор. После отсоединения кабелей аккумулятора и разрядки оставшегося электричества, все, что вам нужно сделать, это подождать около 15 минут, а затем подключить обратно аккумулятор. Коды ошибок будут удалены. (Примечание: этот метод может не сработать на некоторых автомобилях). В случае, если после этой процедуры «чек» загорается снова, это может означать, что проблема все же намного серьёзней.
Как скинуть ошибку двигателя
Начнем с того, что ошибки двигателя могут возникать по разным причинам, так как система управления включает в себя большое количество датчиков и контролирует работу отдельных узлов, систем и механизмов. Также следует учитывать, что разные автомобили могут отличаться с учетом сложности той или иной системы. На одних машинах «чек» загорается, например, только в случае появления серьезных или критических ошибок (сбои в работе ДПРВ, ошибка детонации двигателя когда неисправен датчик детонации и т.п.).
Параллельно с этим check может не гореть в том случае, если возникли проблемы с давлением масла, имеются определенные отклонения от нормы в работе дросселя и т.д. На простых машинах загорается лампочка, на более технологичных авто в аналогичной ситуации появляется ошибка «потеря мощности двигателя» или «ошибка давления масла» в двигателе. По этой причине считывание ошибок двигателя является необходимой диагностической и профилактической процедурой независимо от того, горит «чек» или нет.
Теперь о сбросе. На многих автомобилях, особенно бюджетного сегмента, для сброса ошибки в ЭБУ следует выполнить следующие действия:
- прогреть силовой агрегат до рабочей температуры;
- снять клемму «плюс» с АКБ на 5-15мин, затем подсоединить клемму обратно через указанное время;
- вставить ключ в замок зажигания и повернуть в последнее положение перед запуском ДВС от стартера (лампочки и указатели на приборной панели должны гореть);
- оставить ключ в замке в таком положении на 1 минуту, затем вернуть ключ в исходное положение;
Такие действия в некоторых случаях позволяют удалить ошибки из ЭБУ. Теперь можно запустить двигатель (чек должен погаснуть после запуска) и дать ему поработать на холостых оборотах 2-3 минуты (педаль газа во время работы не нажимать). Теперь следует заглушить двигатель, после чего повторить процедуру запуска и остановки мотора еще пару раз.
Отметим, что подобный способ позволяет убрать «чек» тогда, когда причиной его загорания стала работа мотора с отключенным или неисправным датчиком, заправка неподходящим видом топлива, сбои зажигания по причине неработающих свечей и т.п. Если иначе, возникала неполадка, загорелся чек. Затем водитель обнаружил и устранил причину, после чего сбросил ошибку двигателя.
Для этого нужно воспользоваться специальным диагностическим разъемом, в который подключается дополнительное оборудование. Отметим, что на подавляющем большинстве авто, которые выпускались после «нулевых» годов, имеется стандартный разъем. Указанный разъем получил название OBD2. Местом расположения разъема может быть область возле педального узла, под рулевой колонкой и т.д. Для точного определения необходимо заглянуть в техническое руководство по конкретной модели ТС. На более старых моделях такой разъем может располагаться в подкапотном пространстве и других местах
Обратите внимание, для подключения оборудования в подобном случае может понадобиться специальный переходник
Меняем масло на Хайлюкс
- Греем мотор примерно 5 минут. Холодное масло будит плохо вытекать с двигателя, в итоге может остаться много грязного масла которое в итоге вы смешаете с новым. Таким образом ухудшаться характеристики нового масла.
- Для доступа к днищу автомобиля идеально было бы наличие смотровой ямы, но за ее отсутствие подойдет и обычный домкрат со стойками. В некоторых моделях может быть установлена «защита» картера двигателя. Ее нужно будит снять для доступа к сливной пробке.
- Для лучшего «стека» отработанной жидкости с картера, откручиваем заливную пробку горловины и можно также вытянуть щуп. Масло быстрей сливается если есть сквозное отверстие.
- Подставляем тазик либо любую другую посуду которая может вместить 5 л отработки.
- Откручиваем сливную пробку ключом (лучше если будит трещотка). Лучше всего сразу рассчитывать что масло будит горячим. На этом этапе работ нужно быть более всего внимательным.
- После полного слива старого грязного масла которое имеет черный цвет убираем тазик в сторону.
- Необязательным пунктом является промывка двигателя специальным промывочной жидкостью. Вы удивитесь какое черное масло выльется с этой жидкостью. Использовать эту жидкость очень просто. Заливаем в двигатель, предварительно закрутивши сливную пробку конечно. Заводим автомобиль на 3-5 минут. При этом гоняем и греем нашу жидкость на старом масляном фильтре. После, глушим и сливаем в свободную емкость.
- Меняем масляный фильтр на новый. Перед тем как поставить новый фильтр, налейте в него около 100 г свежего масла а также смажьте резиновое уплотнительное кольцо на нем.
- Заливаем новое масло. Убедившись в том что сливная пробка закручена, и установлен новый фильтр очистки масла можем приступать к заливки нового масла ориентируясь по щупу. Уровень должен быть между минимальной и максимальной отметкой. Также, нужно помнить о том что после первого пуска двигателя немного масла уйдет и уровень опуститься.
- Выполните повторную проверку уровня масла по щупу после первого пуска. Пусть двигатель поработает около 10 минут на холостых оборотах.
Видео материалы
Регламент ТО Toyota Hilux
|
П – проверка | С – смазка | ПС – проверка и смазка | З – замена | Р – регулировка | О – очистка |
|||||||||||||
|
Периодичность прохождения ТО (месяцы или километры), что раньше. |
|||||||||||||
|
Пробег в тыс. км. |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
120 |
140 |
|
|
1 |
Приводные ремни |
– |
– | – | – | – | – | – | – | – | П/Р | П/Р | П/Р |
|
2 |
Масло ДВС и масляный фильтр |
З |
З | З | З | З | З | З | З | З | З | З | З |
|
3 |
Уровни жидкостей (омыватели стекол и фар, антифриз) |
П |
П | П | П | П | П | П | П | П | П | П | П |
|
4 |
Наличие утечек и повреждений узлов автомобиля и агрегатов |
П |
П | П | П | П | П | П | П | П | П | П | П |
|
5 |
* Радиатор и система охлаждения (трубки и соединения) |
– |
– | – | П | – | – | – | П | – | П | П | П |
|
6 |
** Антифриз |
Первая замена через 160 тыс. км., затем каждые 80 тыс. км. | |||||||||||
|
7 |
Масло охлаждение (шланги, трубки, соединения) |
Проверка каждые 40 тыс. км. | |||||||||||
|
8 |
Свечи зажигания |
Через 100 тыс. км. | |||||||||||
|
9 |
Шланги для замера давления выхлопных газов в сажевом фильтре DPF |
Замена каждые 36 месяцев | |||||||||||
|
10 |
Проверка системы выпуска отработанных газов на герметичность |
– |
П | – | П | – | П | – | П | – | П | П | П |
|
11 |
Аккумулятор (зарядка, уровень и плотность электролита, состояние клемм) |
П |
П | П | П | П | П | П | П | П | П | П | П |
| 12 |
Воздушный фильтр (с установленной и не установленной предочисткой) |
П |
П | З | П | П | З | П | П | З | П | З | П |
| 13 |
Топливный фильтр-отстойник |
П | П | П | П | П | П | П | П | П | П | П | П |
| 14 |
Дымность выхлопных газов |
– | – | – | П | – | – | – | П | – | – | – | О |
| 15 |
Топливопровод, крышка топливного бака |
– | – | – | П | – | – | – | П | – | П | П | П |
| 16 |
Адсорбер паров топлива |
– | – | – | П | – | – | – | П | – | – | П | – |
| 17 |
Проверка тормозной системы (колодки, тормозные диски, стояночный тормоз и т.д.) |
П | П | П | П | П | П | П | П | П | П | П | П |
| 18 |
Стояночный тормоз (барабаны и колодки) |
– | П | – | П | – | П | – | П | – | П | П | П |
| 19 |
Тормозная жидкость |
П | П | П | З | П | П | П | З | П | П | П | П |
| 20 |
Вакуумный насос усилителя тормозов |
Проверка каждые 200 тыс. км., замена лопаток | |||||||||||
| 21 |
Жидкость в сцеплении (для GUN125) |
П | П | П | З | П | П | П | З | П | П | З | П |
| 22 |
Рулевое колесо, рулевое управление (наличие люфтов, пыльники) |
П | П | П | П | П | П | П | П | П | П | П | П |
| 23 |
Приводные валы и пыльники |
– | П | – | П | – | П | – | П | – | П | П | П |
| 24 |
Смазка карданных валов, проверка затяжки болтов |
С/Р | С/Р | С/Р | С/Р | С/Р | С/Р | С/Р | С/Р | С/Р | С/Р | С/Р | С/Р |
| 25 |
Ступичный подшипник, пыльники и шарниры подвески |
П | П | П | П | П | П | П | П | П | П | П | П |
| 26 |
Жидкость АКПП |
– | – | – | П | – | – | – | П | – | – | П | – |
| 27 |
Масло МКПП |
– | – | – | П | – | – | – | П | – | – | П | – |
| 28 |
Проверка, замена масла в раздаточной коробке |
– | – | – | П | – | – | – | П | – | – | П | – |
| 29 |
Передний дифференциал (масло) |
– | П | – | З | – | П | – | З | – | П | З | П |
| 30 |
Задний дифференциал (масло) |
– | П | – | З | – | П | – | З | – | П | З | П |
| 31 |
Шины, давление в шинах |
П | П | П | П | П | П | П | П | П | П | П | П |
| 32 |
Наружные и внутренние световые приборы, гудок, работа стеклоочистителей и омывателей |
П | П | П | П | П | П | П | П | П | П | П | П |
| 33 |
Фильтр салона |
– | З | – | З | – | З | – | З | – | З | З | З |
| 34 |
Кондиционер, уровень хладагента |
– | П | – | П | – | П | – | П | – | П | П | П |
|
* Очистка радиатора при необходимости, проверка соединения шлангов, проверка на наличие коррозии. |
|||||||||||||
|
** Если антифриз не Toyota Super Long Life Coolant рекомендуется менять через каждые 80000км. |
Про техническое обслуживание автомобилей марки TOYOTA читайте в разделе ТО Toyota.
Симптомы

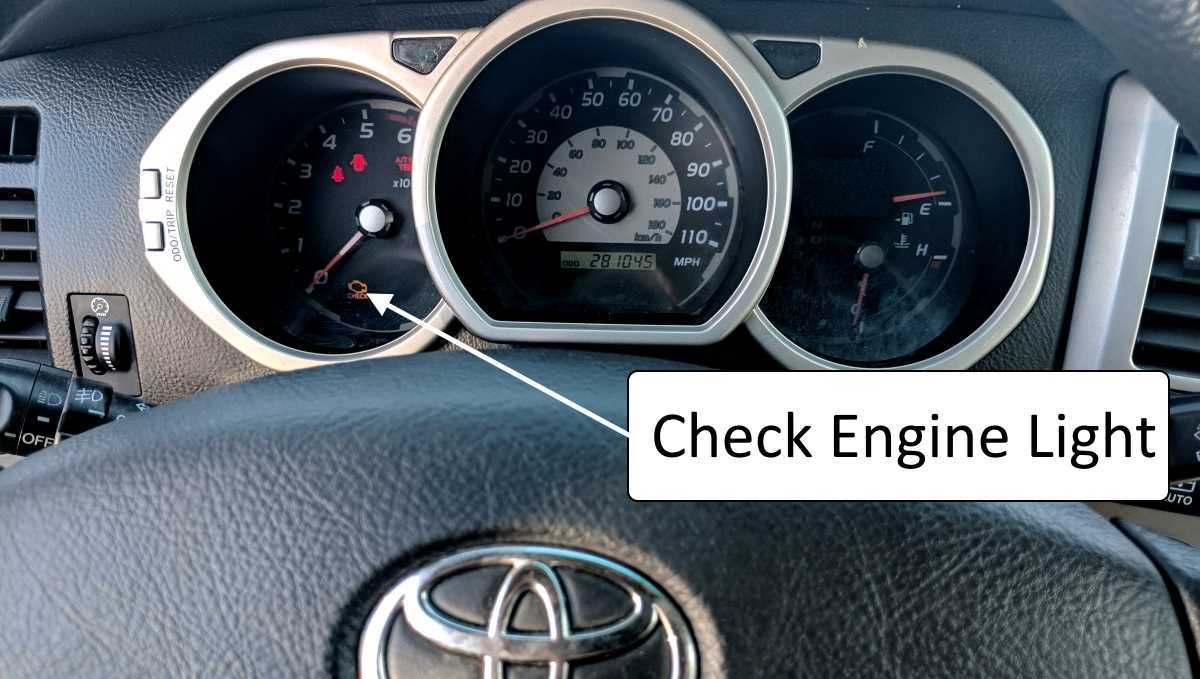

Первое, что происходит, это то, что ваш индикатор двигателя проверки Toyota постоянно горит . Другие общие симптомы, которые вы можете заметить, включают:
-
Двигатель работает плохо
-
Включается тяговый свет или VSC Light
-
Проверьте, мигает ли индикатор двигателя при ускорении
-
Двигатель пропускает зажигание или трясется
-
Недостаток силы
-
Плохая реакция газа
Если вы испытываете какие-либо из описанных симптомов, это свидетельствует о том, что ваш двигатель не работает должным образом. Чтобы избежать каких-либо дополнительных повреждений, начните искать подходящее место для безопасного останова и выключения двигателя, а также проверьте несколько основных элементов, как показано ниже.
В некоторых случаях лампа проверки двигателя Toyota может загореться без других симптомов. Скорее всего, проблема связана с выбросами. Имейте в виду, что автомобиль может иметь повышенные выбросы и расход топлива. Не игнорируйте лампочку проверки двигателя Toyota, даже если нет явных проблем с производительностью.
Использование сканера
Использование диагностического прибора — самый простой способ сброса индикатора проверки двигателя. Вот 5 простых действия:
- Подключите сканирующий инструмент в бортовой диагностический разъем под рулевой колонкой. Ноутбук или планшет с соответствующим программным обеспечением устанавливается в держатель;
- Затем включите зажигание автомобиля и соответственно включаем все гаджеты;
- На мобильном устройстве в соответствующем разделе нажатием кнопки «READ» просматриваем коды ошибок двигателя. Ручкой записываем кода в том порядке, в котором они были получены. Это будет необходимо для последующего ремонта.
- Удаляем код ошибки. Нажимаем кнопку «ERASE» (Стереть) на сканере. Индикатор «Check Engine» выключится, если все коды ошибок будут очищены. Некоторые инструменты сканирования имеют много опций, таких как стоп-кадр, который фиксирует показания датчика. При удалении кодов эти показания также удаляться. Примечание: в некоторых сканерах опция очистки кодов может быть автоматическая и кнопку «CLEAR» или «YES» вместо кнопки «ERASE».
- Не забудьте включить зажигание перед удалением кодов.
Ремни привода навесных агрегатов Toyota Hilux
Проверка
1. Проверьте ремень привода на отсутствие повреждения и чрезмерного износа и убедитесь в его правильной установке в канавках шкивов. Если ремень “визжит” или проскальзывает, то проверьте состояние контактных поверхностей шкива и натяжение ремня. При обнаружении дефектов замените ремень привода.
Примечание:
– Не допускается отслоение резины от корда на внутренней (со стороны гребней) и внешней поверхностях ремня, оголение или повреждение корда, отслоение гребня от резинового основания, наличие трещин, отслоение или износ на боковых поверхностях ремня и на боковых поверхностях гребней ремня. При необходимости замените ремень.
– Не допускайте замасливания приводных ремней.
– После установки ремня проверьте правильность его посадки на шкивах. Проверьте рукой внизу шкивов, нет ли свободной канавки на шкиве.
2. Проверьте ремень привода навесных агрегатов.
Примечание: так как на двигатель устанавливается автоматический натяжитель, нет необходимости проверять прогиб ремня, достаточно убедиться, что натяжитель обеспечивает натяжение ремня. (2TR-FE)
а) Убедитесь, что метка на натяжителе попадает в диапазон “А”, показанный на рисунке.
б) Если метка находится в зоне “В”, замените ремень.
(1KD-FTV, 2KD-FTV)
а) Убедитесь, что метка на натяжителе попадает в диапазон “В”, показанный на рисунке.
б) Если метка находится вне зоны “В”, замените ремень.
2. Проверьте натяжитель.
а) Снимите ремень со шкива натяжителя. Покачайте натяжитель влево и вправо, убедитесь, что он движется без заеданий.
б) Если работа натяжителя неудовлетворительна, замените его.
в) Установите ремень.
Замена
2TR-FE
Замена ремня привода навесных агрегатов.
а) Ослабьте натяжение ремня, повернув натяжитель за шестигранный участок (показан на рисунке стрелкой) по часовой стрелке, снимите ремень.
Примечание: не ослабляйте болт шкива натяжителя, чтобы снять ремень.
б) Поверните натяжитель за шестигранный участок по часовой стрелке и наденьте ремень.
1KD-FTV, 2KD-FTV
Замена ремня привода навесных агрегатов.
а) Ослабьте натяжение ремня, повернув шкив натяжителя за болт по часовой стрелке, и снимите ремень.
б) Наденьте ремень на все шкивы кроме промежуточного шкива №2.
в) Поверните шкив натяжителя за болт по часовой стрелке и наденьте ремень на промежуточный шкив №2.
г) Убедитесь, что метка на ремне попадает в диапазон, показанный на рисунке подраздела “Проверка”.
1 – генератор, 2 – промежуточный шкив, 3 – насос гидроусилителя рулевого управления, 4 – шкив вентилятора, 5 – шкив компрессора кондиционера, 6 – шкив коленчатого вала, 7 – автоматический натяжитель.
в) Убедитесь, что метка на ремне попадает в диапазон, показанный на рисунке подраздела “Проверка”.
Toyota Hilux. Ремень привода ГРМ (1KD-FTV, 2KD-FTV)
Ремень привода ГРМ. 1 – шкив распределительного вала №2, 2 – натяжитель ремня привода ГРМ, 3 – шкив распределительного вала №1.
Замена ремня привода ГРМ осуществляется через каждые 100 000 км. Предусмотрена система автоматического напоминания об необходимости замены ремня привода ГРМ, с помощью индикатора “T-BELT”.
После замены ремня привода ГРМ необходимо обнулить счетчик замены ремня привода ГРМ.
Процедуры замены и проверки ремня привода ГРМ описаны в главе “Двигатели 1KD-FTV (3,0 л), 2KD-FTV (2,5 л) – механическая часть”.
Toyota Hilux. Сброс индикатора замены ремня привода ГР)У1 “T-BELT”
После замены ремня привода ГРМ необходимо сбросить показания счетчика: переключите дисплей одометр/счетчики пробега в режим одометра и выключите зажигание, нажмите и удерживайте пе-
реключатель режимов одометра, включите зажигание и подождите 5 с., отпустите переключатель режимов одометра и, в течение 5 с, снова нажмите его, высветится двузначное число соответствующее пробегу до следующей замены (х10000 км); для изменения значения нажимайте на переключатель (при паузе более 30 с дисплей перейдет в режим одометра), после установки нужного значения удерживайте переключатель 5 с, дисплей перейдет в режим одометра и индикатор должен погаснуть.
Ремни привода навесных агрегатов Toyota Hilux
Проверка
1. Проверьте ремень привода на отсутствие повреждения и чрезмерного износа и убедитесь в его правильной установке в канавках шкивов. Если ремень «визжит» или проскальзывает, то проверьте состояние контактных поверхностей шкива и натяжение ремня. При обнаружении дефектов замените ремень привода.
Примечание:
— Не допускается отслоение резины от корда на внутренней (со стороны гребней) и внешней поверхностях ремня, оголение или повреждение корда, отслоение гребня от резинового основания, наличие трещин, отслоение или износ на боковых поверхностях ремня и на боковых поверхностях гребней ремня. При необходимости замените ремень.
— Не допускайте замасливания приводных ремней.
— После установки ремня проверьте правильность его посадки на шкивах. Проверьте рукой внизу шкивов, нет ли свободной канавки на шкиве.
2. Проверьте ремень привода навесных агрегатов.
Примечание: так как на двигатель устанавливается автоматический натяжитель, нет необходимости проверять прогиб ремня, достаточно убедиться, что натяжитель обеспечивает натяжение ремня. (2TR-FE)
а) Убедитесь, что метка на натяжителе попадает в диапазон «А», показанный на рисунке.
б) Если метка находится в зоне «В”, замените ремень.
(1KD-FTV, 2KD-FTV)
а) Убедитесь, что метка на натяжителе попадает в диапазон «В», показанный на рисунке.
б) Если метка находится вне зоны «В», замените ремень.
2. Проверьте натяжитель.
а) Снимите ремень со шкива натяжителя. Покачайте натяжитель влево и вправо, убедитесь, что он движется без заеданий.
б) Если работа натяжителя неудовлетворительна, замените его.
в) Установите ремень.
Замена
2TR-FE
Замена ремня привода навесных агрегатов.
а) Ослабьте натяжение ремня, повернув натяжитель за шестигранный участок (показан на рисунке стрелкой) по часовой стрелке, снимите ремень.
Примечание: не ослабляйте болт шкива натяжителя, чтобы снять ремень.
б) Поверните натяжитель за шестигранный участок по часовой стрелке и наденьте ремень.
1KD-FTV, 2KD-FTV
Замена ремня привода навесных агрегатов.
а) Ослабьте натяжение ремня, повернув шкив натяжителя за болт по часовой стрелке, и снимите ремень.
б) Наденьте ремень на все шкивы кроме промежуточного шкива №2.
в) Поверните шкив натяжителя за болт по часовой стрелке и наденьте ремень на промежуточный шкив №2.
г) Убедитесь, что метка на ремне попадает в диапазон, показанный на рисунке подраздела «Проверка».
1 — генератор, 2 — промежуточный шкив, 3 — насос гидроусилителя рулевого управления, 4 — шкив вентилятора, 5 — шкив компрессора кондиционера, 6 — шкив коленчатого вала, 7 — автоматический натяжитель.
в) Убедитесь, что метка на ремне попадает в диапазон, показанный на рисунке подраздела «Проверка».
Toyota Hilux. Ремень привода ГРМ (1KD-FTV, 2KD-FTV)
Ремень привода ГРМ. 1 — шкив распределительного вала №2, 2 — натяжитель ремня привода ГРМ, 3 — шкив распределительного вала №1.
Замена ремня привода ГРМ осуществляется через каждые 100 000 км. Предусмотрена система автоматического напоминания об необходимости замены ремня привода ГРМ, с помощью индикатора «T-BELT».
После замены ремня привода ГРМ необходимо обнулить счетчик замены ремня привода ГРМ.
Процедуры замены и проверки ремня привода ГРМ описаны в главе «Двигатели 1KD-FTV (3,0 л), 2KD-FTV (2,5 л) — механическая часть».
Toyota Hilux. Сброс индикатора замены ремня привода ГР)У1 «T-BELT»
После замены ремня привода ГРМ необходимо сбросить показания счетчика: переключите дисплей одометр/счетчики пробега в режим одометра и выключите зажигание, нажмите и удерживайте пе-
реключатель режимов одометра, включите зажигание и подождите 5 с., отпустите переключатель режимов одометра и, в течение 5 с, снова нажмите его, высветится двузначное число соответствующее пробегу до следующей замены (х10000 км); для изменения значения нажимайте на переключатель (при паузе более 30 с дисплей перейдет в режим одометра), после установки нужного значения удерживайте переключатель 5 с, дисплей перейдет в режим одометра и индикатор должен погаснуть.
Видео по теме «Toyota Hilux. Ремни привода навесных агрегатов»
Обрыв Ремня Генератора Hilux
Как снять приводные ремни Toyota Hilux 22RE
Land Cruiser Prado 120 дизель. Замена ремня ГРМ (ТНВД) и водяного насоса. Заметки.
Что происходит с машиной, если ремень стирается?
Износ и ослабление натяжения приводного ремня может привести к ряду неприятных последствий. Так, наиболее заметным симптомом стёртого ремня является громкий писк или свист, возникающий при включении электрооборудования. Это связано с тем, что в процессе работы он начинает проскальзывать по роликам и шкивам системы. Ещё одним неприятным последствием будет плохо заряжающийся аккумулятор автомобиля.
Определить степень износа можно взглянув на ремень. Мелкие горизонтальные трещины на рабочей поверхности указывают на средний износ детали. Если же вы заметили сильно растрёпанные края или длинные горизонтальные разрывы из которых лезут нити, ремень надо незамедлительно поменять.
Несвоевременная замена может привести к разрыву, а это чревато целым ворохом неприятных последствий. Так, при разрыве отключится система гидроусиления руля, кондиционер, подсветка и прочее электрическое оборудование. Однако, наиболее серьёзным последствием станет отключение системы охлаждения двигателя. При разрыве на водяную помпу перестаёт поступать вращающий момент, что в свою очередь ведет к остановке циркуляции охлаждающей жидкости. Без неё двигатель начинает очень быстро перегреваться. А это может привести к поломкам поршней, цилиндров, коленвала и прочих деталей. Таким образом, в случае разрыва не стоит рисковать и лучше вызвать эвакуатор.
История успеха Toyota Hilux
Пикап Toyota Hilux впервые был показан японскими автопроизводителями в конце 60-х годов 20-го века. Позже, покорив Европу, в 2010 году модель стала появляться и на отечественном рынке сразу в 12 комплектациях дающих выбор: с движками объемом 2,5 л., мощностью 144 л.с. или объемом 3,0 л., мощностью 171 л.с. Самая технологичная модификация популярного четырехдверного пикапа оснащена турбированным движком объемом 3,0 л. 171 л.с., 5-ти ступенчатой автоматической КПП. Внушительные технические показатели и высокий уровень комфорта делает Тойота Хайлюкс симпатичным для ценителей надежности.
Почему ремонт автомобиля надлежит осуществлять в нашем автосервисе?
Во-первых, у нас обслуживают авто настоящие профессионалы своего дела. Наши автомеханики имеют большой опыт и никогда не забывают тянуться к знаниям. Кроме того, мы отличаемся современным оборудованием. В-третьих, мы постоянно рады Вашему обращению, наши уважаемые клиенты!
Уверенные в качестве осуществляемых работ, мы даём гарантию на ремонт и запчасти от 1 года! Приезжайте к нам и наглядно убедитесь в том, что наш RS-сервис не даёт несбыточных обещаний.
Как выбрать ремень ГРМ?
При выборе ремня, в первую очередь следует определить конкретную модель детали, которая подойдёт вашему автомобилю. Сделать это можно, проконсультировавшись с официальным дилером, или проверив мануал эксплуатации автомобиля.
Далее следует определится с производителем. Gates и Conitech выпускают качественные детали, однако цены на них явно завышены. Продукция Dayco несколько уступает в качестве, но и стоит дешевле
Впрочем, в последнее время под них стало маскироваться много бутлегеров, так что покупайте с осторожностью. В свою очередь, продукция Bosch может похвастаться неплохим качеством и весьма доступными ценами. Если вам не по карману продукция Gates и Conitech, вам следует выбрать именно Bosch
Если вам не по карману продукция Gates и Conitech, вам следует выбрать именно Bosch.
Брать ремни стоит у официальных дилеров, чтобы не попасть на подделку. Однако вместо оригинальных деталей, берите аналоги. Дело в том, что «оригинальные» ремни — это те же ремни от Gates или Conitech, на которые налепили лого производителя автомобиля.
Последствия несвоевременной смены
Когда привод изношен, в двигателе начинаются пропуски зажигания. Это ощущается по заметному снижению работоспособности мотора. Машина медленно набирает обороты или остаётся на низких показателях даже при давлении на педаль газа до упора.
Если от привода отвалились зубья, частички рискуют попасть под другие вращающиеся элементы, что приведет к деформации, быстрому износу или полному выводу агрегатов из строя. Могут пострадать шкивы распределительных валов.
При обрыве перестают согласовываться такты движения поршней, и цилиндры начинают бить по клапанам, превращая мотор в не подлежащий восстановлению аппарат.
Поменять ремень газораспределительного механизма в Тойоте отнюдь не сложно. Работы выполняются работы на стоящем на земле автомобиле. При этом демонтаж расположенных вокруг деталей довольно прост, поскольку агрегаты и крепёж находятся в доступных местах, а под капотом много пространства
При смене этой фундаментальной детали силового агрегата крайне важно соблюсти последовательность установки новых запчастей. Шкивы должны быть зафиксированы в соответствии с регламентом производителя, поскольку эти метки указывают на правильное положение распредвалов
При вдумчивой и неторопливой работе самостоятельная замена этой детали пройдет успешно и обеспечит стабильную работу автомобиля Тойота Хайлюкс.
Самостоятельная замена ремня ГРМ на Toyota RAV4
Процедура замены ремня на РАВ4 состоит из трёх этапов и проводится по ниже следующему алгоритму.
Подготовка к замене ремня
Последовательность действий:
- Демонтируем переднее правое колесо и устанавливаем под него треногу;
- Демонтируем пластиковую крышку двигателя, после чего снимаем высоковольтные провода и выкручиваем свечи зажигания;
- Откручиваем два крепёжных болта, удерживающие пластиковый чехол и отгибаем его в стороны;
- Снимаем ремень навесных агрегатов, для этого ослабляем его натяжной ролик;
- Откручиваем крепёжные болты генератора и отодвигаем его в сторону. Провода отсоединять не нужно;
- Откручиваем крепёжные болты бачка ГУР и крепления трубок. После этого отодвигаем бачок в сторону, не снимая трубок;
- Поддомкрачиваем двигатель. Между двигателем и домкратом лучше всего установить деревянный брусок;
- Фиксируем шкив. Сделать это можно с помощью специального инструмента. Если его нет, можно просунуть хвостовик сверла или металлический штырь в одно их отверстий шкива. На штырь надеваем накидной ключ, а на ключ кусок трубы. Данная конструкция должна упереться в землю. Далее следует ослабить крепёжные болты шкива;
- Откручиваем болты крепления правой подушки двигателя и его кронштейна, после чего демонтируем их;
- Ослабляем крепления насоса ГУР, после чего отводим его в сторону и снимаем ремень ГУР;
- Демонтируем верхнюю крышку НРМ и снимаем её.
Процедура замены ремня
Последовательность действий:
- Совмещаем метки на нижнем шкиве с меткой на нижнем кожухе системы газораспределителя;
- Демонтируем шкив коленвала;
- Откручиваем нижнюю крышку системы газораспределителя;
- Ослабляем крепления натяжного ролика, после чего отжимаем ролик вниз и затягиваем болт;
- Снимаем Ремень ГРМ;
- В случае необходимости демонтируем паразитный и натяжной ролик;
- Очищаем поверхность под крышками газораспределителя от грязи, пыли и подтёков;
- Установка нового ремня и роликов;
- Монтируем новый паразитный ролик и затягиваем болт крепления с усилием 42 Н-м;
- Монтируем обводной ролик и его пружину. После чего отжимаем его вниз и наживляем болты креплений;
- Проверяем метки на шкивах. На малом шкиве коленвала присутствует метка, которая должна совпадать с меткой около масляного наноса;
- Надеваем новый зубчатый ремень газораспределителя. Надевать следует так, чтобы провисание находилось со стороны натяжителя;
- Ослабляем крепления натяжителя;
- Устанавливаем направляющую шайбу ремня и нижний кожух ГРМ. Далее следует установить шкив и наживить его крепления;
- Проворачиваем коленвал по часовой стрелке на два полных оборота и проверяем метки. Если метки сбились, ремень следует снять, а метки выставить по новой;
- Поворачиваем коленвал по часовой стрелке, пока метка на шкиве не совпадёт с меткой, расположенной в пяти сантиметрах левее нулевой метки;
- Затягиваем крепёжные болты натяжителя с усилием 42 Н-м;
- Монтируем верхнюю крышку ремня ГРМ;
- Дальнейшую сборку проводим в обратном порядке.
На этом процедуру замены ремня газораспределительного механизма на Тойоте Рав 4 можно считать завершённой.
Почему выводится эта индикация?
Автопроизводители используют такой подход из-за того, что большинство водителей забывает о сроках проведения планового технического обслуживания. В итоге во время вождения используется старое моторное масло, грязные фильтры. Такое откладывание сроков приводит к крайне нежелательному последствию, а именно к стремительному снижению эксплуатационного ресурса автомобиля. В результате этого возникают серьезные поломки, требующие дорогостоящего ремонта
Поэтому крайне важно своевременно проводить техническое обслуживание, особенно если вашему автомобилю много «лет»
Обычно, лампочка MAINT REQD (MR) начинает уже мигать после, приблизительно, 7500 миль. После 750 миль она же горит. Стоит отметить, что сигнал никаким образом не сказывается на дальнейшей эксплуатации автомобиля: не блокирует систему зажигания, не останавливает работу мотора, не влияет на работоспособность топливной системы.
Даже если MAINT REQD (MR) уже горит, то автомобилем все равно можно пользоваться. Сам сигнал заведен на «одометр» и после определенного срока уведомляет о проведении технического обслуживания. Лампочку можно обнулить и продолжить использование автомобиля, а техосмотр пройти позже.
