Зажигание на chevrolet cruze

Ремонт фазорегулятора

Корректировка работы двигателя осуществляется при помощи регулятора фаз через датчик масляного клапана. Со временем он выходит из строя и требует ремонта или полной замены. По сути, данный элемент представляет собой датчик и механизм. Индикатор позволяет устанавливать положение распределительного вала, давление масла, температурный режим и закрывает клапан подачи масла.

Если вы обнаружили течи масла, тогда проблема связана с клапаном перекрытия или сальником. В данном случае требуется замена клапана:

• отключите контакты датчика;
• на торцевой стороне регулятора откручивается болт и снимается сам клапан;
• осмотрите деталь на наличие трещин, дефектов, коррозии клемм, если они есть, тогда необходима обязательная замена элемента;
• желательно заменить уплотнительное прорезиненное кольцо (сальник).

После этого все устанавливается в обратном порядке, затягивается болт и подключаются контакты.

Точки подключения автосигнализации на Chevrolet Cruze 2011, механика

Основные подключения, в том числе и автозапуска, производятся на блоке BCM, расположенном слева в ногах пассажира. Я ставил автосигнализацию Pandora 3500, которая видит по can концевики дверей, заведённый двигатель, ручник, тормоз. Для подключения к can шине используем зелёный провод (can-h) в голубом разъёме BCM. Can-l не используем.

Обход сцепления — жёлтый и серый/чёрный на концевике педали соединить на время автозапуска между собой через резистор 300 Ом.

Управление поворотами — подать массу на зелёный/белый провод в голубом разъёме BCM

Управление центральным замком (-) — коричневый/жёлтый и коричневый/белый в голубом разъёме BCM

Открытие багажника (-) — жёлтый/синий в розовом разъёме BCM

Цепи автозапуска (можно брать на замке, можно и в BCM в зелёном разъёме): зажигание — фиолетовый/чёрный асс — фиолетовый/жёлтый стартер — соединить между собой через сопротивление 1,3 кОм белый/чёрный и белый/фиолетовый

+12 можно взять с BCM (как в моём случае), или, более мощный, в блоке предохранителей в салоне на красном или красно/зелёном проводе

Замок сам открывается после глушения двигателя. Поэтому подать импульс после глушения двигателя на повторное закрытие центрального замка.

Бензонасос (+) — серый в левом пороге.

Обход иммобилайзера — разрыв одного из проводов штатной антенны.

Разборка салона для подключения автосигнализации

Снимаем подторпедник. Для этого откручиваем 2 самореза справа и слева и 1 саморез под боковой накладкой.

Крепление подторпедника

Крепление подторпедника

Разбираем кожух рулевого механизма. Для этого сначала снимаем его верхнюю часть (крепление на защелках), затем выкручиваем 3 самореза крепления нижней части и снимаем ее.

Снятие верхней части кожуха рулевого механизма

Саморез крепления

Саморез крепления

Саморез снизу

Для снятия приборного щитка необходимо выкрутить 2 самореза в нижней части щитка, снять верхнюю декоративную накладку (крепление на защелках), выкрутить еще один саморез и вынуть щиток.

Саморезы крепления приборного щитка

Снятие декоративной накладки

Саморез крепления приборного щитка

Общий вид без панели приборов

Если Вы планируете подключать сигнализацию к блоку BCM, расположенному слева от ног пассажира, то для удобства можно разобрать правую часть салона – снять бардачок и правую накладку центральной консоли.

Особенности конструкции системы управления двигателем

Двигатели, устанавливаемые на автомобили Chevrolet Cruze, оборудованы электронной системой управления двигателем (ЭСУД) с распределенным впрыском топлива. Эта система работает совместно с нейтрализатором отработавших газов, системой улавливания паров топлива и обеспечивает выполнение экологических норм при сохранении высоких динамических качеств и низкого расхода топлива.

Электрическая схема системы управления двигателем приведена в конце книги.

Предупреждения: Прежде чем снимать какие-либо узлы ЭСУД, отсоедините провод от клеммы «минус» аккумуляторной батареи.

Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.

Не подвергайте электронный блок управления (ЭБУ) температуре выше 65°С в рабочем состоянии и выше 80°С в нерабочем (например, в сушильной камере). Если эта температура будет превышена, надо снять ЭБУ с автомобиля.

Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.

Перед проведением электродуговой сварки на автомобиле отсоединяйте провода от аккумуляторной батареи и разъемы проводов от ЭБУ. Все измерения напряжения выполняйте цифровым вольтметром, внутреннее сопротивление которого не менее 10 МОм.

Количество топлива, подаваемого форсунками, регулируется электрическим импульсным сигналом от ЭБУ Он отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность импульса — скважность). Для увеличения количества подаваемого топлива ЭБУ увеличивает длительность импульса, а для уменьшения подачи топлива — сокращает. ЭБУ оценивает результаты своих расчетов и команд, запоминает режимы недавней работы и действует в соответствии с ними

«Самообучение» или адаптация ЭБУ является непрерывным процессом, но соответствующие настройки сохраняются в оперативной памяти электронного блока до первого отключения питания ЭБУ

ЭБУ оценивает результаты своих расчетов и команд, запоминает режимы недавней работы и действует в соответствии с ними. «Самообучение» или адаптация ЭБУ является непрерывным процессом, но соответствующие настройки сохраняются в оперативной памяти электронного блока до первого отключения питания ЭБУ.

ЭБУ управляет подачей топлива либо синхронно, т.е. при определенном положении коленчатого вала, либо асинхронно, т.е. независимо или без синхронизации с вращением коленчатого вала. Синхронный впрыск топлива — наиболее часто применяемый режим. Асинхронный впрыск топлива применяется в основном в режиме пуска двигателя. ЭБУ включает форсунки последовательно. Каждая из форсунок включается через каждые 720° поворота коленчатого вала. Такой метод позволяет более точно дозировать топливо по цилиндрам и понизить уровень токсичности отработавших газов.

Количество подаваемого топлива определяется состоянием двигателя, т.е. режимом его работы. Эти режимы обеспечиваются ЭБУ и описаны ниже.

Когда коленчатый вал двигателя начинает прокручиваться стартером, первый импульс от датчика положения коленчатого вала вызывает импульс от ЭБУ на включение сразу всех форсунок, что позволяет ускорить пуск двигателя.

Первоначальный впрыск топлива происходит каждый раз при пуске двигателя. Длительность импульса впрыска зависит от температуры. На холодном двигателе импульс впрыска увеличивается для увеличения количества топлива, на прогретом — длительность импульса уменьшается. После первоначального впрыска ЭБУ переключается на соответствующий режим управления форсунками.

Режим пуска. При включении зажигания ЭБУ включает реле топливного насоса, который создает давление в магистрали подачи топлива к топливной рампе.

ЭБУ проверяет сигнал от датчика температуры охлаждающей жидкости и определяет необходимое для пуска количество топлива и воздуха.

Когда коленчатый вал двигателя начинает проворачиваться, ЭБУ формирует фазированный импульс включения форсунок, длительность которого зависит от сигналов датчика температуры охлаждающей жидкости. На холодном двигателе длительность импульса больше (для увеличения количества подаваемого топлива), а на прогретом — меньше.

Подключение автосигнализации к цепям автомобиля Chevrolet Cruze

В зависимости от сигнализации и комплектации авто осуществляется подключение тех или иных цепей.

Через 2can сигнализация считывает состояние концевиков дверей, капота, багажника, заведённый двигатель, педаль тормоза, ручник, паркинг, зажигание. Управляет аварийкой, центральным замком, поднимает стёкла, открывает багажник. Можно активировать Slave режим. По окончании автозапуска по сан подаётся команда для выключения магнитолы (имитация открытия двери).

Настройки Starline 2can

Подключаемся к первой can шине. Удобно это сделать в диагностическом разъёме или на блоке BCM.

Подключение к can шине 1 – CAN-H (pin 1 на диагностическом разъёме)

Зелёный – CAN-H шины CAN1 на разъёме OBD II

Зелёный провод в синем разъёме BCM – CAN-H CAN1

Подключение к can шине 2 – CAN-H (pin 6 на диагностическом разъёме) и CAN-L (pin 14 на диагностическом разъёме)

Синий – CAN-H шины CAN2 на разъёме OBD II, белый – CAN-L шины CAN2 на разъёме OBD II

Синий провод в синем разъёме BCM – CAN-H CAN2, белый провод в синем разъёме BCM – CAN-L CAN2

Подключаем провода для осуществления автозапуска. На этом авто достаточно подключить провода зажигания и аксессуаров. Это можно сделать как на замке зажигания, так и на блоке BCM.

Фиолетовый/чёрный – зажигание на замке зажигания

Фиолетовый/жёлтый – аксессуары на замке зажигания

Зажигание (фиолетовый/чёрный) и АСС (фиолетовый/жёлтый) в зелёном разъёме BCM

Не забудьте запрограммировать правильный алгоритм работы выходов зажигания и асс автосигнализации: включение АСС – включение зажигания – выключение АСС. В момент, когда выключается АСС, включается стартер и двигатель заводится.

Подключаем питание.

+12 В – красный или красный/зелёный на блоке предохранителей

+12 В в синем разъёме BCM

Масса – чёрный в синем разъёме BCM

Заблокировать можно провод бензонасоса в левом пороге.

Бензонасос – серый в левом пороге

Выбор ремня ГРМ для Шевроле Круз

Перед началом работ важно подобрать качественные комплектующие и обезопасить себя от подделки. Если замена происходит на автосервисе, то подбор комплектующих может осуществляться по VIN коду автомобиля

Правда на форумах пишут, что украинский ВИН в России не пробивается, но для нас это скорее всего исключение, чем правило

Если замена происходит на автосервисе, то подбор комплектующих может осуществляться по VIN коду автомобиля. Правда на форумах пишут, что украинский ВИН в России не пробивается, но для нас это скорее всего исключение, чем правило.

Каталожные номера для каждой модели мотора отличаются.

Для 1.6 F16D3 на 109 л.с. подойдут оригинальные изделия производства GM korea/ Daewoo с каталожными номерами:

1. Ремень ГРМ – 96417177 (на 127 зубьев).
2. Ролик натяжной – 96350550.
3. Ролик опорный (направляющий) – 96350526.

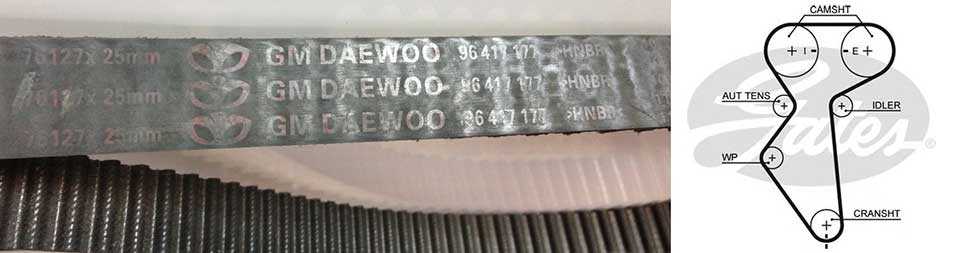

Что касается оригинального изделия 96417177, то на форумах можно встретить много негативных отзывов о нем, и не без основательно.

Дело в том, что в 2012 году на рынок поступила бракованная продукция и обрыв ремня ГРМ происходил на многих автомобилях. Сейчас эта проблема решена.

Аналоги:

1. Ремня ГРМ: BOSCH 1 987 949 403, GATES 5419XS, Contitech СЕ887, SKF VKMA 05260, DAYCO 941025, CONTITECH CT887, Ina 536 0290 10, MITSUBISHI 127XR25, INA 536 0110 10 (Германия).
2. Натяжного ролика ГРМ — INA 531021330,
3. Ролик натяжителя ремня привода вспомогательных агрегатов INA 532019420.

Не оригинальные комплекты ГРМ для Шевроле Круз могут поставляться как с помпой, так и без нее:

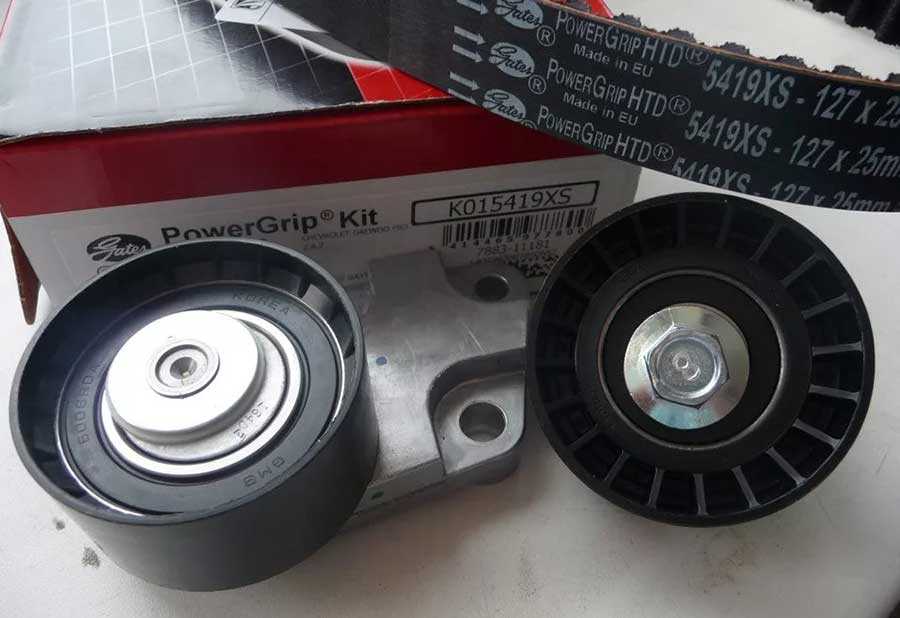

1. K015419XS(без помпы) с натяжным и опорным роликами. Аналоги – CONTITECH CT887K1, GM 93744703, RUVILLE 5900270, Тор T11002, BOSCH 1987948226, DAYCO KTB559, NTN-SNR KD45313, SKF VKMA90000.
2. Комплект Ina 530 0332 09 в который входит два ролика: паразитный Ina 532 0194 20 (оригинал GMB GT80750) и натяжной Ina 531 0213 30. Или комплект Ina 530 0332 10.

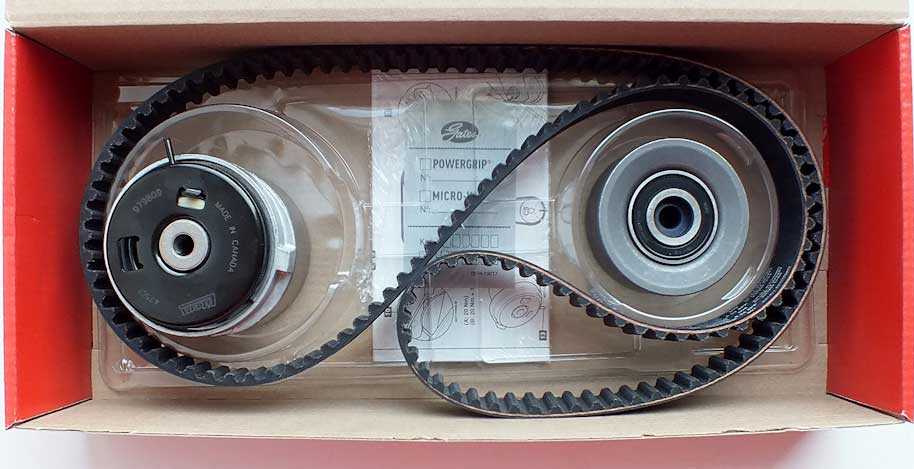

3. KP15419XS2 с помпой + в комплекте два ролика. Аналоги: BOSCH 1987946478 и CONTITECH CT887WP2.

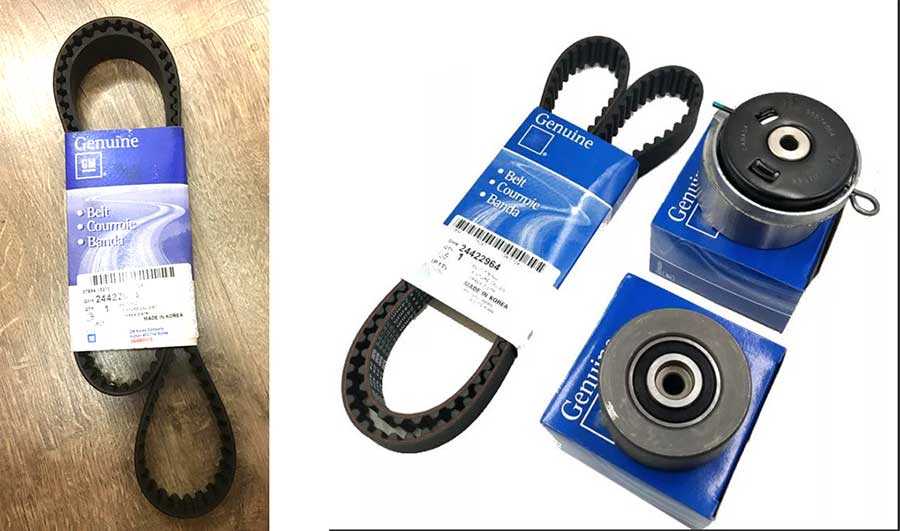

Оригинальные комплектующие для двигателей Шевроле Круз 1.6 F16D4 (1.8 F18D4) и 1.8 2H0/Z18XER:

1. Ремня ГРМ GM 24422964 (146 зубьев).
2. Натяжной ролик GM 55574864.
3. Ролик направляющий (паразитный) GM/Daewoo 24436052.
4. Оригинальная помпа GM 24405895.

Аналоги ремня ГРМ для вышеуказанных моторов: GATES 5603XS, SKF VKMT05260, JAPKO 40W10, OPEL  5636436, BOSCH  1987949590 и другие.

Также могут потребовать замены:

1. Натяжной ролик приводного ремня GATES t
2. Ремень ГУР GATES 4PK643SF.

Так как продукция компании Gates пользуется популярностью, на рынке начали появляться подделки, и чтобы обезопасить себя от некачественных комплектующих компания создала сервис для проверки своих запчастей на оригинальность.

Комплекты:

1. K015603XS (без помпы) – ремень, два ролика (устанавливается на заводе), три болта включая и коленвала. XS – значит ремень усиленный.
2. Ina 530 0450 09 – в комплект входит направляющий 532 0472 10 и натяжной 531 0779 10 ролики с болтами.

Дополнительно на двигателе 1.8 F18D4/ Z18XER с кондиционером проверяются и при необходимости меняются: ремни ГУР и генератора c помпой (GATES 4PK643SF и 6PK1555, соответственно), ролик натяжителя GTA0240 GMB.

При замене ремня ГРМ вместе с основными комплектующими обязательно приобретается помпа и устанавливаемся при необходимости. Если такой необходимости нет, то она отправляется на хранение до следующего раза. В редких случаях могут понадобиться и сальники распред валов.

Какие моторы устанавливались на Chevrolet Cruze?

Если для вас этот раздел не важен, переходите к следующему.

Если говорить про США, Европу, Японию, то в эти страны, на протяжении с 2008 по 2015 год, автомобиль поставлялся с бензиновыми и дизельными моторами: 1.3 литра M13A, 1.4 A14NET (A14XER LDD, дизеля Z20DMH и Z20S1, 1.5 M15A), 1.6 (F16D3, F16D4), 1.7 (A17DTE, LUD), 1.8 (F18D4 ECOTEC, Z18XER), дизельные 2.0 Z20D1 и Z20DMH.

Что касается России, то впервые у нас Chevrolet Cruze появился в 2008 году, а выпускался он с 2009 по 2015 год на двух заводах – «Автотор» в Калининграде и в Шушарах (Санкт-Петербург). На первом заводе в кузове универсал, на втором – седан и хэтчбек.

На седаны 2009 — 2012 и хэтчбеки 2011 — 2012 годов выпуска устанавливались моторы, работающие в паре с МКПП и АКПП:

• бензиновики 1.6 л. F16D3 мощностью 109 л.с. (он же LXT) и 1.8 л. F18D4 на 141 л.с. (опелевский движок).
• дизель Z18XER на 141 л.с.

С 2012 года к тройке моторов выше добавился 1.4 турбо бензиновик LUJ на 140 л.с.

На рестайлинговые седаны 2012 – 2015 года устанавливались все те же двигателя, что и на хэтчбеки, за исключением турбо мотор на 1.4 литра LUJ, который заменил более современный 1.4 A14NET.

Что касается универсалов SW с завода «Автотор», то на них с 2012 по 2015 год устанавливались агрегаты: бензиновик на 1.6 л. F16D4 мощностью 124 л.с. (копия A16XER от Opel он же LDE) и уже известные нам 1.8 литровые на 141 л.с. F18D4 (бензиновик), Z18XER (дизель).

На всех атмосферниках перечисленных выше стоит ременной привод ГРМ, кроме турбированного на 1.4 л., где предусмотрена цепная передача.

Из вышесказанного можно сделать вывод, что в России самое большое распространение получили двигатели объемом 1.6 л. 109 л.с. и 1.8 л. 141 л.с.

На их примере и будет рассмотрен процесс замены ремня ГРМ Шевроле Круз. Хотя особенности проведения работ на другом моторе (1.6 л на 124 л.с.) тоже будут рассмотрены.

Сразу хотим заметить, что при обрыве ремня ГРМ на всех ниже рассмотренных моторах гнет клапана. Происходит это не на всех цилиндрах, но в любом случае без капремонта головки блока цилиндров не обойтись.

Замене подлежит: впускной (с седлом) и выпускной клапана, направляющие, сальники, гидрокомпенсаторы, прокладка ГБЦ, сальники распредвала, прокладка клапанной крышки, ролики, ремень ГРМ и т.д.

Читайте подробней про признаки пробитой подкладки ГБЦ.

Неисправен бензонасос

Чаще всего эта неисправность появляется в движении. Машина едет, но неожиданно пропадают обороты, и она глохнет, после чего машина не заводится. К сожалению, эта неисправность подручными руками на месте не устраняется, машину нужно оттащить или на сервис или в место, где вы будете заниматься поиском неисправности самостоятельно.

Диагностировать эту неисправность можно только после снятия бака.

Диагностика осуществляется подачей напряжения напрямую, на бензонасос. Если он не реагирует, то неисправность найдена. Бензонасос подлежит замене. Если же, напротив, после подачи напряжения напрямую насос работает, то нужно неисправность искать в целостности электрических цепей, идущих к бензонасосу.

Важно! Бензонасос у Круза, точно такой же, как стоит на автомобилях ВАЗ. И если менять его без «стакана» то можно хорошо сэкономить

После того как вы достали бензонасос из бака нужно его достать из пластикового стакана. Задача это непростая, так как он крепится на трёх пластмассовых шпильках и герметике.

Важно! При извлечении насоса требуется соблюдать аккуратность, так как пластиковые шпильки очень легко ломаются

Собственно так выглядит бензонасос

Пластиковый стакан, в котором он находится

Собственно после этого можно всё собирать в обратном порядке.

Важно! ВАЗовский бензонасос идеально не подходит. И его стоит покупать только в том случае если вы его готовы немного доработать по месту

Работа не сложная, но в сервисе от неё могут отказаться.

ВАЗовский бензонасос в «стакане» Круза

В данном материале я попытался описать основные причины, почему не заводится Шевроле Круз. Естественно, могут быть ещё причины, но самые характерные и часто встречающиеся, именно на Крузах здесь описаны.

Надеюсь, данный материал был полезен тем, кто привык самостоятельно ремонтировать свой автомобиль.
