Виды подвесок автомобиля

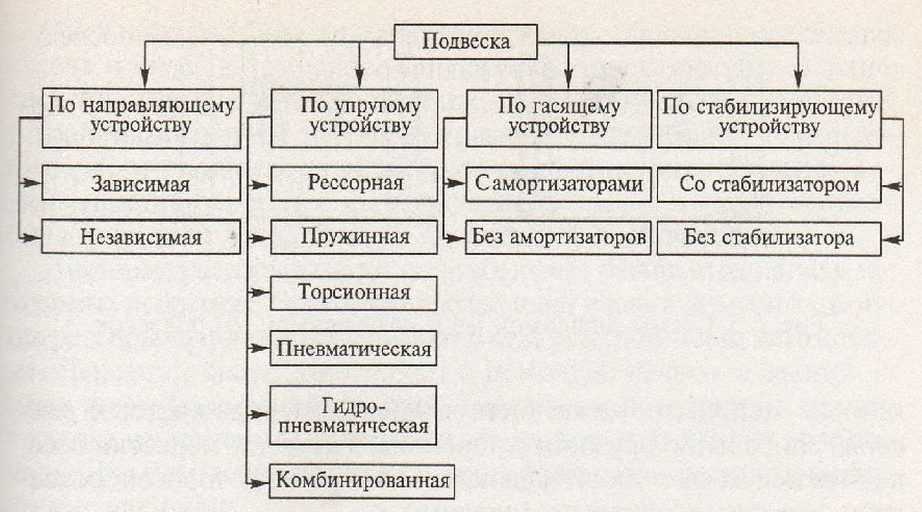

Автомобильная подвеска в зависимости от конструктивных особенностей и строения бывает следующих видов.

  • Зависимая. Первый вариант конструкции, который был применен в автомобилестроении. Описан выше, в разделе, посвященном истории узла. Отличительная особенность – жесткая связь обеих колесных осей с амортизаторами и рессорами. Несмотря на низкий уровень комфорта при езде, является самой дешевой в производстве и очень надежной – неисправности возникают крайне редко. Оба фактора обусловлены простотой конструкции.
  • Независимая. Каждое из колес движется независимо от другого (отсюда и название). Это реализовано за счет рычагов, которые закреплены одной стороной на оси, а второй – на колесах. Они способны передвигаться в вертикальной плоскости. Поэтому при изменении положения колеса второе сохраняет свою позицию. В результате на кузов передается гораздо меньше ударов. Кроме того, колеса всегда имеют сцепление с дорожным покрытием. Иногда независимой оставляют только одну ось (ведомую).
  • Полунезависимая. Вместо рычага используется торсионная балка. Она приподнимает вместе с собой часть оси. Благодаря этому удается достичь комфорта, близкого к независимой подвеске, и надежности, близкого к зависимой. Таким образом, полунезависимая конструкция занимает промежуточное положение между ними.
  • Пневматическая. Вместо амортизаторов использует цилиндры со сжатым воздухом, по которым передвигаются поршни. Именно они гасят удары. В современных моделях автомобилей уровнем давления воздуха в таких цилиндрах часто управляет ЭБУ. Наиболее широко пневмоподвеска применяется на грузовых транспортных средствах. Однако сегодня ее используют и на легковых авто.
  • Гидравлическая. Аналогична пневматической, но вместо воздуха в цилиндрах находится специальная жидкость. Гидравлическая подвеска не только прекрасно гасит удары, но и «умеет» регулировать клиренс, жесткость реакции на неровности дорожного покрытия.
  • Торсионная. В такой конструкции используют продольный торсион (штангу), которая движется в вертикально плоскости и наряду с амортизатором гасит колебания. Однако встретить ее в легковых авто достаточно трудно – чаще всего ее применяют на грузовиках.
  • Электромагнитная. Роль амортизаторов выполняют электромагниты. Такой вариант обычно устанавливают на авто премиум-класса. Поскольку электромагниты требуют большого расхода энергии, часто подобную подвеску сочетают с гидравлической, получая таким образом составной вариант, экономящий заряд аккумулятора.
  • Двухрычажная. Движением колеса в данном случае управляют 2 рычага. Один закреплен сверху, другой снизу. Между ними расположен амортизатор. Такая подвеска считается более эффективной, чем традиционные варианты. Рычажная подвеска может не ограничиваться двумя рычагами – иногда их гораздо больше. Это позволяет более равномерно распределять нагрузку с колеса.
  • Интегральная. Состоит из нескольких рычагов, поворотного кулака и соединительной тяги. Обычно устанавливается на ведомые колеса.
  • Винтовая. Подразумевает использование специализированных стоек стабилизатора (в народе – косточки) с нанесенной на их поверхность резьбой.

Существуют и другие классификации. Например, в зависимости от способности к сжатию подвеску делят на 2 типа:

  • длинноходная;
  • короткоходная.

Первая чаще всего применяется на внедорожниках, так как позволяет преодолевать серьезные препятствия и обеспечивает постоянный контакт колес с дорожным покрытием. Вторая обычно используется на легковых (в том числе спортивных) автомобилях, так как улучшает управляемость транспортным средством.

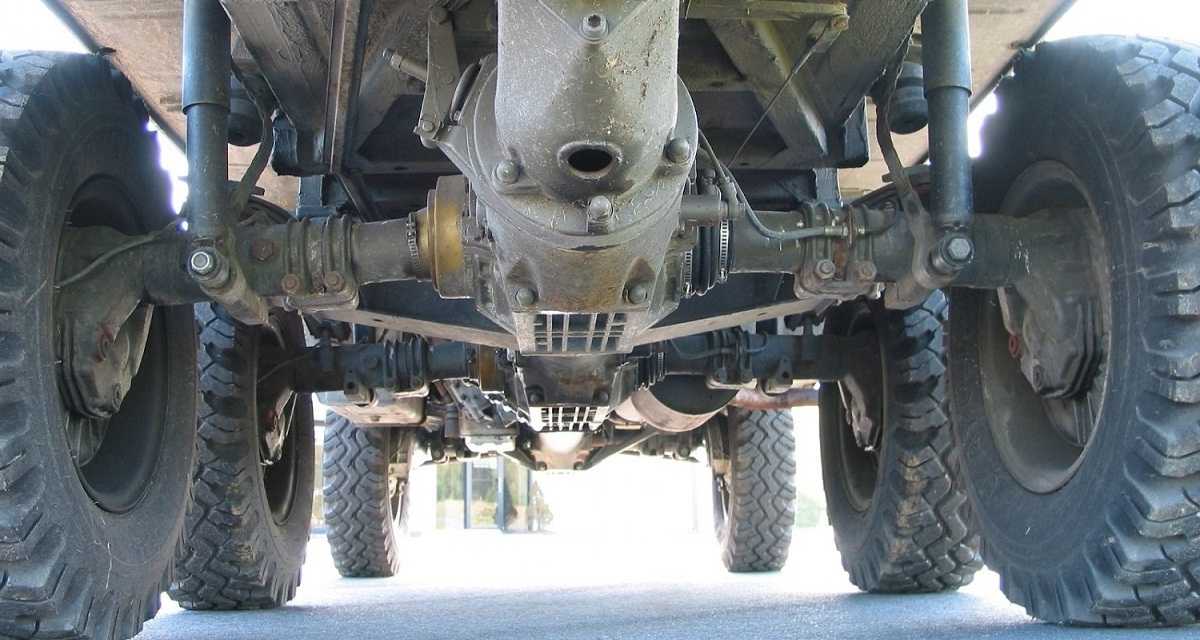

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях.  К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей  применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например  в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.

Что входит в диагностику ходовой части автомобиля

Диагностика ходовой части не ограничивается проверкой подвески. Также проверяется состояние шин и дисков, тормозных колодок и дисков, всех рычагов и подшипников. Мастера осматривают их визуально, проверяют специальными инструментами, проводится диагностика подвески на вибростенде.

Шины и диски

Мастер обязательно осматривает визуальное состояние колес. Шины должны быть изношены равномерно. Перекосы в износе говорят о неправильном сход-развале. Давление должно быть нормальным. На дисках не должно быть механических повреждений.

Если на диске или шине образовались трещины, грыжи или помятости, то их восстановить невозможно, нужно менять. Если давление слишком низкое, то мастер подкачивает шины, при необходимости осматривает их на наличие утечки воздуха.

Ступичные подшипники

Ступичные подшипники крепят колеса к поворотному кулаку. Они достаточно быстро изнашиваются, так как принимают на себя большие нагрузки.

Диагностику этого подшипника проводят вручную. Для этого домкратят авто и пытаются раскачать колесо. Одной рукой берутся за верхнюю часть, а другой за нижнюю. Если имеется люфт при движении вверх-вниз, это говорит об износе ступичного подшипника.

Тормозная система

Проверяются все элементы: уровень жидкости, трубки и шланги, колодки, диски, барабаны. Если имеются подтеки жидкости, то ищут причину и устраняют ее. При осмотре колодок и дисков оценивают их износ. Если они выработали ресурс, то заменяют на новые детали. Если ресурс не выработан, сообщают дату замены.

О неисправностях тормозов говорят скрипы и шумы при торможении, проваливание педали тормоза, увеличение тормозного пути, утечка тормозной жидкости. За этим нужно внимательно следить и своевременно обращаться за диагностикой и ремонтом системы.

Рычаги и сайлентблоки

Сайлентблоки – это шарниры, которые соединяют все детали подвески между собой. Они гасят колебания, которые возникают в рычагах, за счет резиновых или полиуретановых вставок. Они присутствуют как в передней подвеске, так и в задней части.

Эти запчасти служат 100 тыс.км пробега, но эта величина зависит от качества дорог. Если вы часто ездите по бездорожью, то сайлентблоки могут износиться через 50 тыс.км.

Их состояние проверяют визуально: на резине не должно быть трещин и дыр, не должно быть механических повреждений. Об их неисправности может говорить неправильный сход-развал.

ШРУС

ШРУС – шарнир равных угловых скоростей. Обеспечивает передачу крутящего момента при поворотах. Он обеспечивает автомобилю лучшую проходимость и управляемость.

ШРУС долго служит, так как защищен пыльником. Нужно проверять его состояние, так как механические повреждения могут привести к поломке детали. При попадании пыли механизм заедает и выходит из строя.

Амортизаторы и пружины

Амортизаторы и пружины нужны в автомобиле для того, чтобы гасить все удары и вибрации от дорожного покрытия. Именно они обеспечивают комфортную поездку водителю и пассажирам. На других типах подвески их функцию выполняют баллоны с воздухом или рессоры.

Во время диагностики эти детали осматривают на предмет повреждений. Если имеется протечка жидкости из амортизатора, это говорит о его пробоине. Такой амортизатор не подлежит ремонту, его нужно менять.

Узлы и механизмы пневматической подвески

  • передних и задних пневматических амортизационных стоек
  • компрессора
  • ресивера
  • блока управления и датчиков, информирующих блок управления о скорости движения, нагрузке автомобиля и угле поворота рулевого колеса

Узлы и механизмы подвески соединены друг с другом воздушными магистралями и подключены в электрическую систему автомобиля с помощью многофункциональной шины электронной передачи данных CAN. Подвеска автоматически активизируется, как только открывается дверь автомобиля. Таким образом, еще до начала движения корректируются клиренс и упругость пневматических амортизаторов.

После этого в работу подвески имеет право вмешаться и сам водитель, который, во-первых, может установить нужный дорожный просвет, подняв или опустив кузов автомобиля, что, например, пригодится для более удобной загрузки багажника либо присоединения прицепа. Во-вторых, можно выбрать режим – комфортный или спортивный, в котором будет работать подвеска во время движения. Режим «комфорт» позволяет водителю и пассажирам буквально «парить» над дорогой. Режим «спорт» улучшает устойчивость и безопасность на больших скоростях движения. Вместе с тем индивидуальное регулирование жесткости амортизаторов на каждом колесе по отдельности позволяет учитывать крен кузова и скорость, с которой автомобиль входит в поворот, оценивать угол поворота и скорость, с которой водитель поворачивает руль. Тем самым жесткость амортизационных стоек может автоматически изменяться в движении так, что будет найден самый оптимальный и эффективный режим работы подвески, адекватно отвечающий конкретным дорожным условиям как с точки зрения безопасности, так и комфортности. Например, при торможении передние колеса будут подрессориваться более жестко, чем задние, а при ускорении — наоборот, но это в обоих случаях позволит избежать неприятного продольного «клевка» кузова.

Пневматическая подвеска автоматически приспосабливается к различной загрузке автомобиля и способна выбирать величину дорожного просвета, ориентируясь на дорожные условия.

Номинальный уровень дорожного просвета устанавливается и автоматически поддерживается постоянным при движении со скоростью 80 км/ч и выше, а также во время быстрого разгона до скорости 120 км/ч.

Автоматическое снижение уровня дорожного просвета до номинального (NN) на 25 мм при повышенном уровне HN происходит при скоростях более 120 км/ч. Если уровень был номинальным (NN), снижение уровня дорожного просвета до пониженного (TN) на 15мм ниже номинального происходит через 30 с после превышения скорости 140 км/ч или менее чем через 30 с, если скорость достигнет 180 км/час. Понижение центра тяжести делает автомобиль более устойчивым, а также одновременно улучшает аэродинамические характеристики, что в свою очередь значительно снижает расход топлива

Автоматическое повышение уровня дорожного просвета от пониженного (TN) до номинального (NN) происходит через 60 с после снижения скорости до 100 км/ч или менее чем через 60 с, если скорость станет менее 80 км/час.

Чтобы выбрать уровень дорожного просвета кузова, следует нажать предназначенную для этого клавишу и на дисплей выводится изображение, соответствующее выбранному уровню кузова (повышенный HN или номинальный NN). Номинальный дорожный просвет устанавливается по умолчанию.

Уровень дорожного просвета кузова определяется четырьмя датчика уровня кузова, установленными между подрамниками и нижними рычагами подвески. Результаты измерений сравниваются с заданными величинами, сохраняемыми в памяти блока управления. Заданные величины вводятся в память для каждого автомобиля индивидуально.

Воздух, необходимый для регулирования подвески, обычно подается компрессором под давлением до 16 кгс/см2. Компрессор обеспечивает регулирование уровня кузова при скоростях автомобиля свыше 35 км/ч. При необходимости сжатый воздух подается также в ресивер. При скоростях ниже 35 км/ч регулирование уровня кузова осуществляется за счет подачи воздуха из ресивера.

Если дорожный просвет автомобиля изменяется в результате его загрузки или разгрузки, блок управления включает систему регулирования, возвращающую кузов на первоначально заданный уровень. При этом подача воздуха из упругих элементов производится через соответствующие им электромагнитные клапаны, а выпуск из них осуществляется через выпускной клапан.

Типы независимых подвесок

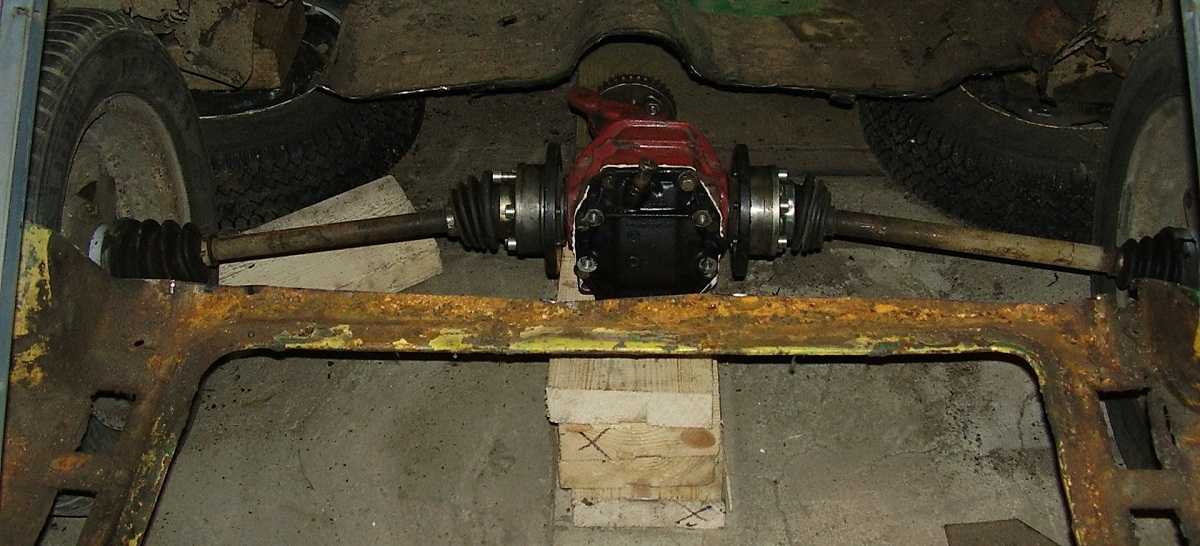

Подвеска с качающимися полуосями

В такой подвеске применяется две полуоси вместо одной. Каждая ось закрепляется на шасси с помощью шарнира, благодаря чему обеспечивается перпендикулярное положение колеса по отношению к полуоси. Помимо этого, при поворотах боковые силы подвески могут подбрасывать машину, из-за чего страдает устойчивость автомобиля. Чаще всего этот вид подвески используется для грузовых машин.

Подвеска на продольных рычагах

Этот тип подвески заключается в том, что каждое колесо на одной оси с обеих сторон прикрепляется к рычагу, намертво закрепленного на раме. При использовании этой подвески может изменяться колесная база, но колея остается такой же, как и была. Устойчивость этого типа независимой подвески автомобиля не отличается хорошими характеристиками, из-за чего колеса могут поворачиваться вместе с кузовом. Это негативно сказывается на сцеплении шин с дорогой. При движении продольные рычаги берут на себя всю нагрузку со всех направлений. По этой причине данному типу подвески не хватает жесткости и утяжеления. Плюсом подвески на продольных рычагах является возможность сделать ровный пол в машине, благодаря чему внутри увеличивается объем салона. Такая подвеска нередко применяется в производстве легких прицепов.

Подвеска Дюбоне

Этот тип независимой подвески автомобиля применялся на машинах в первой половине ХХ века. На каждом борте автомобиля был рычаг с реактивной тягой. Рычаг оказывал действие на пружину, а реактивная тяга соединялась с кожухом, в котором находилась пружина и передавала усилия при торможении. Этот тип подвески не прижился, потому как из кожуха постоянно вытекала жидкость.

Подвеска на косых рычагах

Данный тип подвески – это всего лишь усовершенствованная подвеска на продольных рычагах. Она используется для ведущей оси. Конструкция подвески делает минимальной вероятность изменения ширины между колесами, а также оказывает влияние кренов на наклон колес. Когда во время поворота усиливается подача топлива, задняя часть машины немного приседает, из-за чего происходит развал передних колес. Когда уменьшается подача топлива, передняя часть становится ниже, а задняя часть машины поднимается.

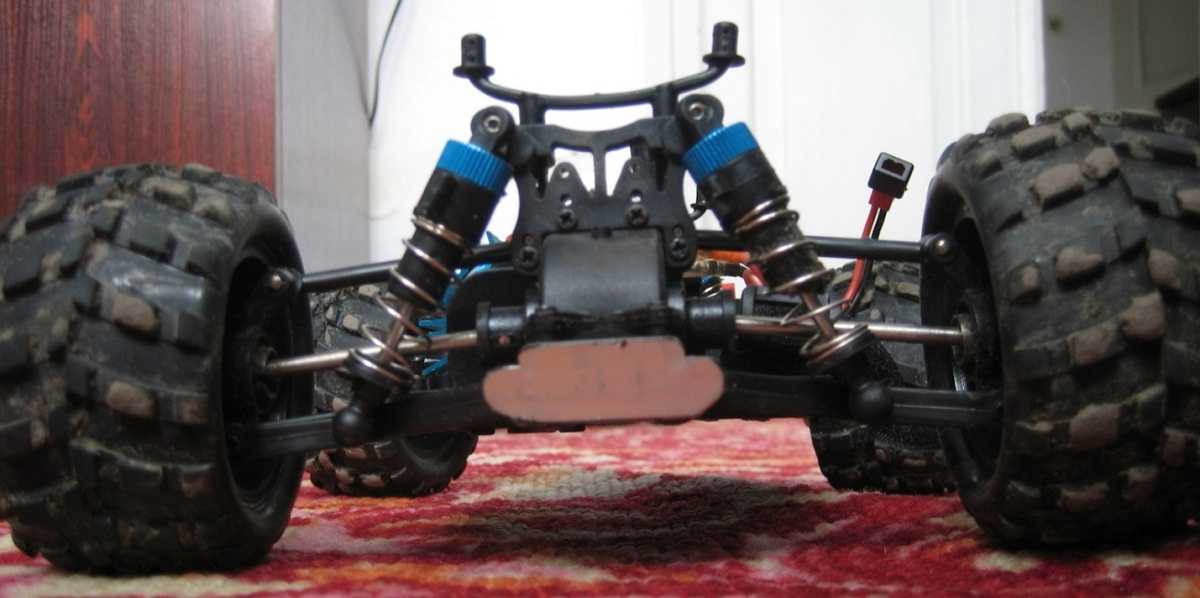

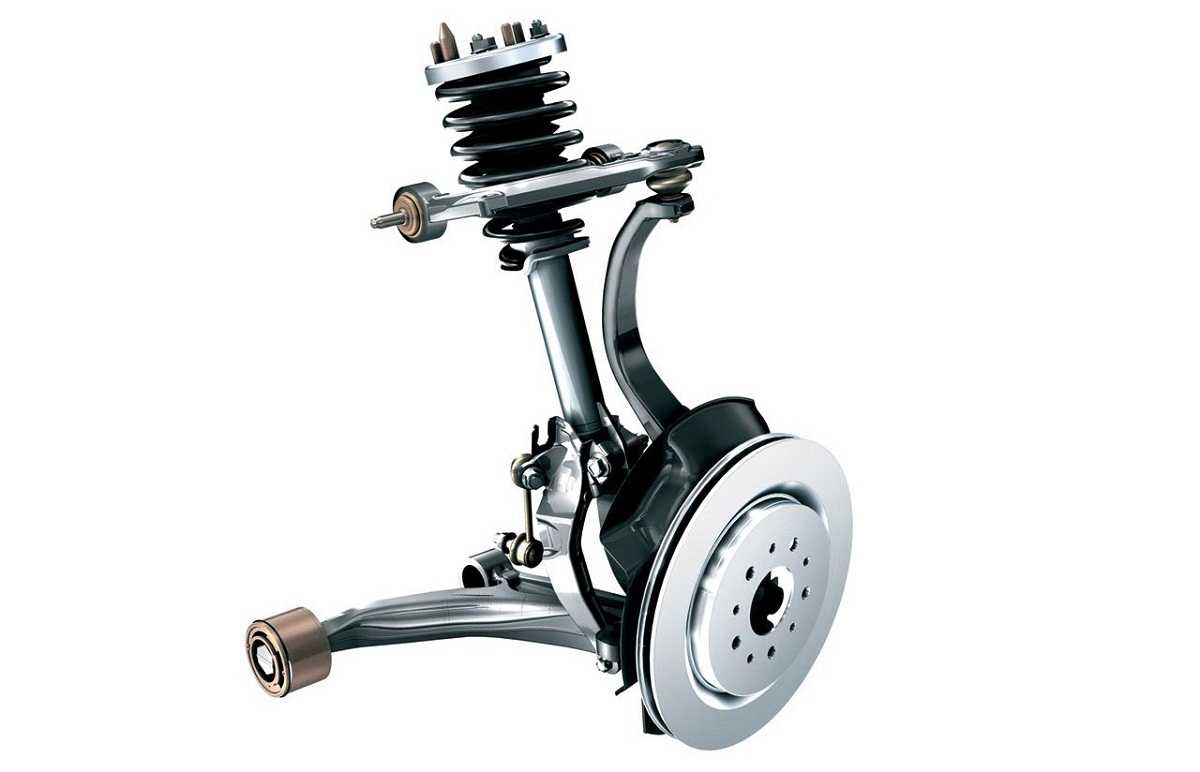

Подвеска на двойных поперечных рычагах

С каждой стороны подвески есть два рычага, которые крепятся на раму внутри на эластичном креплении. Снаружи они соединяются со стойкой колеса. Преимущество данного типа подвески в том, что у Вас есть возможность отрегулировать все необходимые параметры и ее характер во время работы. Эта подвеска очень популярна на спорткарах, потому как на ней можно отрегулировать:

  • Высота центров крена;
  • Ширину колеи;
  • Развал колес;
  • Продольные и поперечные показатели;

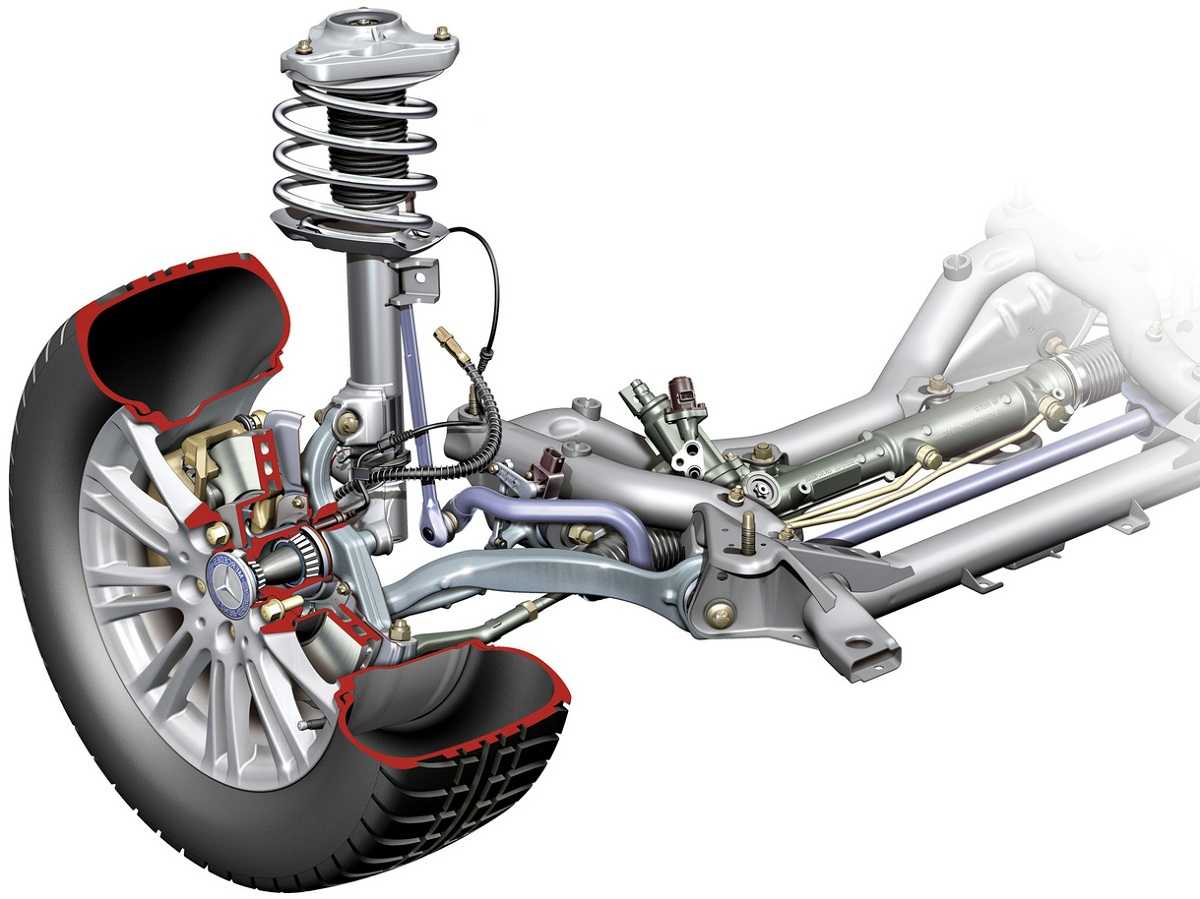

Подвеска «МакФерсон»

В данном типе подвески имеется направляющая стойка и дополнительный нижний рычаг. Это позволяет качаться, когда работает верхний шарнир. Макферсон – это продолжение свечной подвески. Поворотный кулак скользит вверх и вниз по раме направляющей, которая обеспечивает поворот. Тип подвески макферсон очень популярен, потому как подвеска этого типа проста, компактна и недорогая.

Многорычажная подвеска

Многорычажная подвеска – это подвид подвески на двойных поперечных рычагах. Они применяются на машинах с задним приводом. Долгое время ее использовали спереди, но потом конструкторы смогли повысить управляемость и устойчивость машины. В новой подвеске уже не было ввинчивания.

Задняя подвеска — описание

Задняя подвеска ВАЗ 2107 практически ничем не отличается от механизма других классических «Жигулей». Зависимая конструкция несложная, но имеет некоторые особенности. Её основными конструктивными элементами являются:

  • пружины;
  • телескопические амортизаторы;
  • штанги;
  • балка.


Конструкция задней подвески ВАЗ 2107: 1. Нижняя продольная штанга; 2. Нижняя изолирующая прокладка пружины подвески; 3. Нижняя опорная чашка пружины подвески; 4. Буфер хода сжатия; 5. Болт крепления верхней продольной штанги; 6. Кронштейн крепления верхней продольной штанги; 7. Пружина подвески; 8. Опора буфера хода сжатия; 9. Верхняя обойма прокладки пружины; 10. Верхняя изолирующая прокладка пружины; 11. Верхняя опорная чашка пружины подвески; 12. Стойка рычага привода регулятора давления; 13. Резиновая втулка рычага привода регулятора давления; 14. Шайба шпильки крепления амортизатора; 15. Резиновые втулки проушины амортизатора; 16. Кронштейн крепления заднего амортизатора; 17. Дополнительный буфер хода сжатия; 18. Шайба распорной втулки; 19. Распорная втулка нижней продольной штанги; 20. Резиновая втулка нижней продольной штанги; 21. Кронштейн крепления нижней продольной штанги; 22. Кронштейн крепления верхней продольной штанги к балке моста; 23. Распорная втулка поперечной и продольной штанг; 24. Резиновая втулка верхней продольной и поперечной штанг; 25. Задний амортизатор; 26. Кронштейн крепления поперечной штанги к кузову; 27. Регулятор давления тормозов; 28. Защитный чехол регулятора давления; 29. Ось рычага привода регулятора давления; 30. Болты крепления регулятора давления; 31. Рычаг привода регулятора давления; 32. Обойма опорной втулки рычага; 33. Опорная втулка; 34. Поперечная штанга; 35. Опорная пластина кронштейна крепления поперечной штанги

Задняя балка

Основным конструктивным элементом задней подвески является балка (чулок) или задний мост, посредством которого задние колёса соединяется между собой. С помощью этого узла фиксируются не только элементы подвески, но и собирается воедино конструкция заднего моста — редуктор и полуоси.


Основным элементом задней подвески является чулок

Амортизаторы

Основная функция, которую выполняют амортизаторы подвески — гашение колебаний, т. е. предотвращение раскачки автомобиля при езде по неровностям. Наличие такого элемента и его исправная работа напрямую влияет на предсказуемость поведения автомобиля, а также на комфорт передвижения и продление срока службы других элементов подвески. Амортизатор верхней частью крепится к силовому элементу кузова, а нижней через кронштейн и резиновые втулки — к балке заднего моста.


Амортизаторы выполняют роль элементов, гасящих колебания

Пружины

Ещё одним из неотъемлемых элементов как задней, так и передней подвески, является пружина. В дополнение к амортизаторам она также обеспечивает комфортную езду. Кроме этого, элемент предотвращает опрокидывание автомобиля при прохождении крутых поворотов. По своей конструкции пружина выполнена из стального стержня, скрученного в спираль. Снизу деталь устанавливается в специальную чашу задней балки через резиновую прокладку, предотвращающую появление скрипов. Сверху пружинящий элемент также упирается в чашу на кузове через прокладку.


Пружина в дополнение к амортизаторам отвечает за комфортное передвижение на автомобиле

Реактивные тяги

Чулок заднего моста фиксируется к кузову «семёрки» посредством реактивных штанг. Последние присутствуют в количестве пяти штук — четырёх продольных и одной поперечной (тяга Панара). Продольные тяги предотвращают и предупреждают смещению моста вперёд-назад, а поперечная исключает смещение при появлении боковых нагрузок. Штанги с балкой заднего моста соединяются через резиновые втулки.


Реактивные тяги заднего моста удерживают его от продольных и поперечных смещений

Отбойники

Буферы сжатия задней подвески выполнены из резины, вставляются в отведённые для них отверстия кузова и расположены внутри пружин. Дополнительный отбойник установлен над задней балкой и закреплён к днищу автомобиля. Назначение буферов сводится к предотвращению жёстких ударов во время движения по плохим дорогам при полном сжатии подвески.


Отбойники задней подвески исключают её пробой при сильной просадке

Принцип работы и устройство подвески на поперечных рычагах

Учитывая марки автомобилей, на которых применяется подвеска на двойных поперечных рычагах, становится интересно само устройство подвески и принцип работы. Большинство автомобилей, на которых используется данный тип механизма, могут преодолевать большие перегрузки, а так же весьма комфортные в салоне. Основная задача – удержать автомобиль на дороге, и максимум держать управляемость.

Как уже понятно с названия, в основе такой подвески лежит два поперечных рычага, так же в набор входят сайлентблоки, пружины амортизаторов, сами амортизаторы, шаровые опоры и шарниры. В зависимости от производителя могут быть использованы и дополнительные детали, но классический вариант выглядит именно так. По типу скелета существует два типа рычагов – U-образные и L-образные, соответственно и по типу крепления они разные.

Независимо от типа рычага, каждый имеет по три точки крепления, две к кузову автомобиля и одну к поворотному кулаку. Если к кузову рычаги крепятся с помощью сайлентблоков, где движение осуществляется только в одной плоскости, то к поворотному кулаку осуществляется за счет шаровых шарниров (шаровые опоры). Верхний рычаг обычно меньший по габаритам, верхний больше, за счет чего колесо получает отрицательный угол развала при сжатии к центру автомобиля и положительный в случае растяжения от центра.

В результате автомобиль с такой подвеской получает больше устойчивости при прохождении крутых поворотов. Колесо всегда остается перпендикулярно дороге и не зависит от положения кузова машины. Что касается амортизатора и пружины, то они расположены соосно, но отличаются от МакФерсон. Верхняя часть амортизатора крепиться к кузовной части автомобиля, нижняя часть за счет шарнира к нижнему поперечному рычагу. Таким образом, амортизатор вполне отрабатывает поставленные перед ним задачи.

Теперь же рассмотрим принцип работы подвески на двойных поперечных рычагах. Первый вариант это езда по неровной дороге, многие говорят, что такая подвеска очень жесткая и вся вибрация и удары передаются на кузов автомобиля. На самом же деле все зависит от амортизаторов и жесткости пружин. Благодаря современным технологиям эту жесткость можно регулировать с помощью электроники, тем самым сделав подвеску жесткой или мягкой. Колесо, попав на неровность, передает всю силу удара на нижний и верхний рычаг, те в свою очередь на пружину стойки, а для смягчения удара в помощь приходит амортизатор.

Второй вариант, за который так ценят подвеску на двойных поперечных рычагах – это отличная отработка при перегрузках и резких поворотах. Верхний рычаг, как правило, меньше по размерам, нижний – больше. В результате колесо будет отлично держать вертикальное положение, если заходить в резкий поворот на большой скорости, рычаги не дают колесу крен, тем самым удерживая плоскость и хорошее сцепление с дорожным покрытием. Для быстрого разгона рычаги так же играют не малую роль, переключение между передачами не редко дает рывки кузова и перегрузки, а значит и дополнительное давление на колеса. В таком случае механизм не дает колесам разойтись в стороны, а на большой скорости хорошо держит управление автомобилем.

Учитывая характеристики и возможности подвески на двойных поперечных рычагах, можно понять, почему её так часто устанавливают на новые, современные автомобили, несмотря на столь не новую конструкцию. За все года существования механизм только улучшился и неоднократно показал отличные результаты в управлении автомобилем. Стоит еще раз напомнить, что в большинстве случаев такая подвеска устанавливается на переднюю ось машины, в очень редких случаях на заднюю ось.

Какие подвески бывают

В связи с особенностями конструкции подвески принято разделять на 3 вида: зависимая, независимая и полунезависимая подвеска

Зависимая подвеска

Подразумевает жесткое соединение противоположных колес, при котором перемещение одного колеса в поперечной плоскости влечет за собой перемещение другого. В состав моста автомобиля входит жесткая балка, заставляющая колеса двигаться параллельно. Изначально в качестве направляющих и упругих элементов использовались рессоры, но в современных автомобилях связующая колеса поперечина фиксируется двумя продольными рычагами и поперечной тягой.

Преимущества:

  • невысокая стоимость
  • легкость конструкции
  • высокий центр поперечного крена
  • постоянство развала и колеи

Другими словами, на ровной поверхности, не зависимо от раскачки, угол наклона колес относительно дороги не меняется, а машина имеет наилучшее сцепление с дорожным покрытием. На плохой дороге, к сожалению, это преимущество теряется, т. к. провал одного колеса влечет за собой провал и второго, в результате чего сцепление ухудшается.

Конструкция очень простая и надежная, потому широко используется для грузовых автомобилей и на задней оси легковых.

Полунезависимая

Включает в себя жесткую балку, которую торсионы удерживают на кузове. Эта конструкция делает подвеску относительно самостоятельной по отношению к кузову. Для примера можно изучить подвеску переднеприводного автомобиля ВАЗ.

Независимая подвеска

Предполагает автономную работу каждого колеса. Т.е. их перемещения не зависят друг от друга, что приводит к более плавному ходу. Независимая подвеска может быть как передней так и задней, и в свою очередь ее принято разделять на:

  • Подвеска с качающимися полуосями — основным элементом конструкции выступают полуоси. При наезде на неровности колесо всегда сохранит перпендикулярное положение относительно полуоси.
  • Подвеска с косыми рычагами — оси качания рычагов находятся под косым углом. Преимуществами такого вида прибора можно назвать уменьшение колебаний колесной базы и крена авто на поворотах.
  • Подвеска на продольных рычагах — самый простой тип, среди независимых. Каждое колесо удерживается при помощи рычага, воспринимающего боковые и продольные усилия. Обычно рычаг крепится к кузову при помощи шарниров и обладает высокой устойчивостью. Недостаток такой подвески заключается в том, что на поворотах колеса наклоняются вместе с кузовом, создавая большой крен.
  • С продольными и поперечными рычагами. Этот вид подвесок сложен в техническом плане и громоздок, поэтому слабо популярен (использовался на таких марках как Rover, Glas и т.д.).
  • С двойными продольными и поперечными рычагами.
  • Торсионно-рычажная подвеска — включает в свою конструкцию два продольных рычага и торсионную скручиваемую балку. Используется на задней оси переднеприводных автомобилей, в современном автомоделировании в основном на бюджетных китайских моделях. Преимуществом считается надежность и простота, а недостатком — излишняя жесткость, лишающая комфорта пассажиров заднего ряда.
  • Подвеска МакФерсон — самая распространенная схема передней подвески современных автомобилей. Это обусловлено небольшой шириной, легкостью и простотой конструкции. Однако у такой подвески есть и существенный минус: высокое трение в амортизаторной стойке и, как следствие, снижение фильтрации дорожных шумов и неровностей.
  • Гидропневматическая и пневматическая подвеска. Роль упругих элементов исполняют пневматические баллоны и гидропневматические элементы, объединенные в одно целое с системой гидроусилителя руля и гидравлической системой тормозов.
  • Адаптивная подвеска отличается тем, что степень демпфирования амортизаторов изменяется в зависимости от качества дорожного полотна, параметров движения и запросов водителя. Результатом можно отметить повышенную маневренность и безопасность.

Все подвески имеют свои положительные характеристики и недостатки. Некоторые до сих пор широко используются, а какие-то давно не актуальны.

Диагностика и замена рычагов

Рычаг – это главный несущий элемент подвески машины. Рычаг выполняет роль стабилизирующего элемента. Закреплен он к балке посредством сайлентблоков, придающие мягкость подвеске. Если имеет место нарушение геометрии подвески, то нужен ремонт ходовой части автомобиля.

Признаки неисправности рычагов подвески:

  • Стуки во время движения;
  • Увеличение тормозного пути;
  • Хруст или гул при повороте;
  • Плохая устойчивость машины;
  • Большой крен в повороте;
  • Неравномерный износ покрышек;
  • Быстрый износ сайлентблоков.

Диагностируются сайлентблоки таким же способом, как и шаровая опора, при наличии люфта необходима замена. Стоит отметить, что сайлентблоки меняются не на всех рычагах, и меняются целиком с рычагом. После замены рычагов или сайлентблоков нужно обязательно проверить и выставить верные углы схождения колес.
