Обзор передней подвески ваз-2112 и какие детали в нее входят: устройство и схема

Передняя подвеска — весь узел в сборе

На фото показано, как выглядит подвеска правого диска. Легко распознать телескопическую стойку 6, а также рычаг 3. Обе эти детали составляют основу узла.

Детали подвески в сборе

Перечислим основные детали по возрастанию номера: 1 – стабилизатор поперечной устойчивости; 2 – тяга стабилизатора; 3 – рычаг подвески; 4 – шаровая опора; 5 – поворотный кулак; 6 – стойка подвески; 7 – растяжка (сабля); 8 – кронштейн растяжки.

Детали 7 и 3 могли бы составлять «монолит». Но и тогда они крепились бы на шарнирах, а в конструкции подвески ВАЗ-2112 (и 2110) мы найдём эти шарниры плюс ещё один – он соединяет детали 3 и 7.

На фото не обозначен поворотный рычаг, но он здесь крепится к амортизатору, то есть является его частью.

Основная деталь – стойка с амортизатором

Всё то, что выше обозначено цифрой 6, состоит из нескольких деталей. Перечислим их.

Цифрами обозначены элементы:

  1. 2108-2901056 – метрическая гайка M14;
  2. 2110-2902760 – чашка;
  3. 10519601 – шайба;
  4. 16105021 – самоконтрящаяся гайка M12;
  5. 2110-2902816 – отбойник;
  6. 2110-2905003 и 2110-2905002 – амортизатор левый и правый;
  7. 2110-2902826 – корпус;
  8. 2108-2901052 – шайба под винт;
  9. 15540931 – винт М12 (до 07.2001);
  10. 2108-2901051 – винт нижний (после 07.2001);
  11. 2110-2901054 – колпачок;
  12. 2110-2902842 – шайба;
  13. 2110-2902830 – винт;
  14. 2110-2901032 – шайба;
  15. 2110-2902820 – опора (подушка) верхняя;
  16. 2112-2902712 – пружина подвески;
  17. 2112-2901031 и 2112-2901030 – стойка левая и правая;
  18. 2110-2905681 – пыльник;
  19. 2108-2901050 – винт с эксцентриком;
  20. 16104111 – самоконтрящаяся гайка M8;
  21. 2108-2902840 (-01, -02) или 2110-2902840 (-01) – подшипник опоры.

На некоторых универсалах и седанах установлены стойки 2110-2901030 и 2110-2901031. Но тогда используются пружины 2108-2902712. А вот детали, обозначенные цифрой 21 – взаимозаменяемы.

Поворотный кулак

Рассмотрим один важный узел, состоящий из минимального числа деталей.

Кулак поворотный с подшипником ступицы

По внешнему виду узла ясно, к чему и как он крепится. Перечислим артикулы:

  1. 2108-3103020-01 (-02) – ступичный подшипник;
  2. 2108-3103068 – кольцо-уплотнитель;
  3. 2108-3001060 – грязезащитная накладка (внутренняя);
  4. 2108-3103012 – ступица;
  5. 2108-3103079 – элемент подшипника (шайба);
  6. 2108-3103032 – стопорное кольцо, фиксирующее подшипник;
  7. 2108-3001061 – грязезащитная накладка (наружная);
  8. 2110-3103065 – декоративный колпачок (после 01.2003);
  9. 2108-3103065 – декоративный колпачок (до 01.2003);
  10. 2108-3001015 и 2108-3001014 – кулак левый и правый;
  11. 2108-3103061 – ступичная грязезащитная накладка;
  12. 14044271 – самоконтрящаяся гайка M20.

Рычаг и всё, что с ним связано

Нижний рычаг удерживает на себе шаровой палец (деталь 2). К кожуху шаровой опоры крепится поворотный кулак. На чертеже он отсутствует, но показаны винты крепежа 15.

Рычаги вместе с растяжками-саблями

  1. 2108-2904046 – задний шарнир сабли;
  2. 2108-2904185-01 – шаровой палец;
  3. 10517070 – пружинистая шайба;
  4. 2110-2904192 – узел шаровой опоры;
  5. 15541231 – винт М12;
  6. 2108-2904045 – упорная шайба;
  7. 16105011 – самоконтрящаяся гайка M12;
  8. 2108-2904040 – поворотный шарнир;
  9. 2108-2904020 – рычаг;
  10. 2108-2904270 – сабля или растяжка;
  11. 12638601 – шайба;
  12. 2110-2904070 – кожух;
  13. 2110-2904076 – распорная втулка;
  14. 12574921 – самоконтрящаяся гайка M16;
  15. 15970730 – винт М10;
  16. 2108-2904225 – проставочная шайба (максимальное число – 4 шт.);
  17. 16101521 – метрическая гайка M12;
  18. 10516870 – пружинистая шайба.

Кронштейны для крепления сабель приварены к поперечной трубе. То есть, на ВАЗ-2112 передняя подвеска содержит «поперечину», и её нельзя исключить из конструкции.

Поперечная труба и крепёж

На фото показаны:

  1. 2112-2904400 – поперечная труба;
  2. 2108-2904050 – передний шарнир сабли;
  3. 12574921 – гайка M16;
  4. 2110-2904436 – колпак-заглушка;
  5. 2108-2904054 – шайба шарнира переднего (до 12.2000);
  6. 2110-2904054 – то же (после 12.2000);
  7. 2108-2904225 – проставочная шайба (максимальное число – 2 шт.);
  8. 2110-2904055 – шайба;
  9. 2110-2904312 – винт.

На некоторых седанах и универсалах установлена поперечная труба 2110-2904400 (-01).

Особенности конструкции.

Передняя подвеска независимая, телескопическая, с гидравлическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

6.1. Передняя подвеска в сборе: 1 – телескопическая стойка; 2 – гайка; 3 – эксцентриковый болт; 4 – гайка; 5 – поворотный кулак; 6 – вал привода переднего колеса; 7 – защитный чехол шарнира; 8 – наружный шарнир вала; 9 – нижний рычаг; 10 – шаровая опора; 11 – декоративный диск (колпак) колеса; 12 – ступица; 13 – тормозной диск; 14 – защитный кожух;15 – поворотный рычаг; 16 – нижняя опорная чашка; 17 – пружина подвески; 18 – защитный чехол телескопической стойки; 19 – буфер хода сжатия; 20 – верхняя опорная чашка; 21 – подшипник верхней опоры; 22 – верхняя опора стойки; А – контрольный размер

Основным элементом подвески служит телескопическая гидравлическая амортизаторная стойка 1 (рис. 6.1), нижняя часть которой соединена с поворотным кулаком 5 двумя болтами. Верхний болт 3, проходящий через овальное отверстие кронштейна стойки, имеет эксцентриковые поясок и шайбу. При повороте верхнего болта изменяется развал переднего колеса.

На телескопической стойке установлены: витая цилиндрическая пружина 17, пенополиуретановый буфер 19 хода сжатия, верхняя опора 22 стойки в сборе с подшипником 21.

6.2. Телескопическая стойка: 1 – корпус клапана сжатия; 2 – диски клапана сжатия; 3 – дроссельный диск клапана сжатия; 4 – тарелка клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – гайка клапана отдачи; 8 – пружина клапана отдачи; 9 – тарелка клапана отдачи;10 – диск клапана отдачи; 11 – дроссельный диск клапана отдачи; 12 – поршень; 13 – тарелка перепускного клапана; 14 – пружина перепускного клапана; 15 – плунжер; 16 – пружина плунжера; 17 – направляющая втулка штока с фторопластовым слоем; 18 – обойма направляющей втулки; 19 – уплотнительное кольцо корпуса стойки; 20 – сальник штока; 21 – обойма сальника; 22 – прокладка защитного кольца штока; 23 – защитное кольцо штока; 24 – гайка корпуса стойки; 25 – опора буфера сжатия; 26 – шток; 27 – чашка пружины; 28 – поворотный рычаг; 29 – ограничительная втулка штока; 30 – корпус стойки; 31 – цилиндр; 32 – сливная трубка

Верхняя опора прикреплена тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора обеспечивает качание стойки при ходах подвески и гасит высокочастотные вибрации. Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора, показанного на рис. 6.2.

В верхней части цилиндра установлен гидравлический буфер хода отдачи, состоящий из плунжера 15 и пружины 16. Он ограничивает перемещение штока при ходе отдачи.

Нижняя часть поворотного кулака 5 (см. рис. 6.1) соединена шаровой опорой 10 с нижним рычагом 9 подвески. Тормозные и тяговые силы воспринимаются продольными растяжками, которые через резинометаллические шарниры соединены с нижними рычагами и передними опорами поперечины передней подвески. В местах соединения растяжки с рычагом и передней опорой установлены регулировочные шайбы, с помощью которых изменяют угол продольного наклона оси поворота.

6.3. Поворотный кулак и детали ступицы переднего колеса: 1 – поворотный кулак; 2 – наружное грязеотражательное кольцо; 3 – подшипник ступицы; 4 – ступица колеса; 5 – упорная шайба; 6 – гайка; 7 – стопорные кольца; 8 – внутреннее грязеотражательное кольцо

В поворотном кулаке (рис. 6.3) установлен радиально-упорный двухрядный подшипник закрытого типа, во внутренних кольцах которого установлена с натягом ступица 4 колеса. Подшипник затянут гайкой 6 на хвостовике корпуса наружного шарнира привода колес и не регулируется. Все гайки крепления передних и задних ступиц колес одинаковые и имеют правую резьбу.

Стабилизатор поперечной устойчивости представляет собой штангу, колена которой через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Средняя (торсионная) часть штанги прикреплена к кузову кронштейнами через резиновые подушки.

1. При покачивании вывешенного переднего колеса трудно различить люфт в подшипниках ступиц и шаровых опорах. Попросите помощника нажать на педаль тормоза, и если в этом случае ощутите люфт – неисправны шаровые опоры.

2. Установите защитные колпачки подшипников ступиц на любой клей, и вы избежите многих проблем в будущем.

Какому тюнингу подвергается подвеска «семерки»?

В целом, автомобиль ВАЗ-2107 очень похож на уже устаревшую «копейку». Последняя же полностью срисована с Fiat-124. Поэтому многие автомобилисты стараются максимально улучшить конструкцию, чтобы добиться более высоких характеристик. Тюнинг позволит добиться таких результатов:

  1. Повысить плавность хода.
  2. Значительно улучшить управляемость автомобилем.
  3. Существенно улучшить устойчивость при движении на высокой скорости.
  4. Повысить долговечность и надежность всех элементов конструкции.

Самый простой способ тюнинга — это установка на автомобиль более качественных изделий, которые производятся зарубежными фирмами. В частности, это применимо к амортизаторам, тонкий выбор которых может позволить решить массу проблем, а также «заточить» автомобиль под конкретные нужды. Вы можете сделать ее либо мягкой и плавной, либо же жесткой, но более устойчивой при движении на высоких скоростях.

Устройство передней подвески на ВАЗ-2110 устройство, конструкция

Передняя подвеска ВАЗ-2110: устройство и конструкция

Для чего нужна подвеска и какая на ней лежит ответственность, каждый знает ещё с автошколы, если не со школы

Поэтому заострять внимание на общих сентенциях не станем, а сразу перейдём к делу

ВАЗ-2110 получил в наследство от восьмёрки и девятки подвеску МакФерсон, разработанную ещё в 70-х годах прошлого века и испытанную на опытных ВАЗ-2108.

Конечно, коррективы в конструкцию вносились и сегодня она выглядит так:

Схема подвески.

Как видно из схемы, ничего сложного в конструкции нет, нет и ничего лишнего. Спартанская подвеска десятого семейства относится к типу независимых подвесок с гидравлическими амортизационными стойками, витыми пружинами 7 на нижних (23) поперечных рычагах. Правый и левый рычаги шарнирно, с помощью сайлентблоков, соединены стабилизатором поперечной устойчивости. Стабилизатор необходим для сохранения устойчивости автомобиля в поворотах и при активном маневрировании. Он представляет собой штангу из пружинистой стали с изгибом для глушителя.

Передняя стойка

Самый важный, дорогой и требующий постоянного ухода узел — передняя амортизаторная стойка (16).

Где-то тут спряталась стойка подвески!

В нижней части стойка крепится к поворотному кулаку 19 с помощью двух болтов, один из которых (18) эксцентриковый. Поворотом этого болта, отпустив гайку 17, регулируют угол развала передних колес. Передняя пружина опирается на опорную чашку 6 снизу и на верхнюю опорную чашку 10. Для предотвращения пробоя подвески на штоке амортизатора установлен демпфер сжатия 9.

Сама же стойка сверху упирается чашку 12, которая выполнена в сборе с поворотным подшипником 11. Верхняя опора — это отдельный узел, она фиксируется к брызговику кузова с помощью трёх самоконтрящихся гаек. Опора имеет некоторую эластичность для того, чтобы поглощать высокочастотные колебания и не передавать их на кузов, а свободный поворот вокруг своей оси стойке и переднему управляемому колесу обеспечивает верхний подшипник 11 и нижняя шаровая опора 1.

Передние стойки масляные, разборные.

Пружины передней подвески.

Опоры передних стоек.

Амортизаторы передних стоек и защитные чехлы.

Рабочий амортизатор установлен в корпусе стойки. При необходимости или при выборе амортизатора другого типа (газовый, газо-масляный), всегда есть возможность вынуть его из корпуса стойки, отремонтировать или заменить. При этом нужно учитывать, что восьмерочный амортизатор не подходит на десятку, поскольку на 2110 корпус стойки короче, хотя конструкция выглядит идентично.

Шаровая опора и нижний рычаг

Именно шаровая опора принимает на себя все нагрузки — тормозные, разгонные, продольные и поперечные, а кроме того, она является нижней точкой опоры поворотного кулака.

Узел крепления шаровой опоры.

Опора 1 фиксируется на нижнем рычаге с помощью трёх глухих болтов. Разбирая этот узел, нужно быть предельно аккуратным, поскольку отверстия в поворотном кулаке для болтов крепления опоры не сквозные и при неаккуратном обращении можно запросто сорвать головки или сломать тело болта. Если это произойдёт, придётся высверливать остатки болта или же менять поворотный кулак. Это трудоёмкая и дорогая работа.

Шаровая опора с чехлом.

Нижний рычаг подвески с сайлентблоками.

Растяжки

Для предотвращения залома нижнего рычага и снятия с него тормозных и разгонных нагрузок, к нему закреплены растяжки, второй конец которых зафиксирован через сайлентблок к балке передней подвески.

Передняя подвеска ВАЗ-2110.

Растяжки выполняют ещё одну важную функцию: с их помощью регулируют угол продольного наклона поворотной оси. Этот угол сильно влияет на устойчивость автомобиля и на его поведение при маневрировании. Регулировка проводится шайбами, установленными на обоих концах растяжки.

Поворотный кулак

Не менее важная деталь — поворотный кулак.

Узел поворотного кулака и ступицы.

Именно он отвечает за сохранность и фиксацию ступичного подшипника. В кулаке подшипник удерживается с помощью двух стопорных колец. Тип подшипника — радиально-упорный, двухрядный. Он не требует регулировки весь период эксплуатации.

Во внутреннюю обойму запрессована сама ступица, а фиксируется она гайкой, причём справа и слева гайки одинаковые, имеют правую резьбу.

Поворотный кулак.

Подшипник ступицы.

Выводы

Вкратце, так устроена подвеска ВАЗ-2110. Мы рассмотрели только основные элементы конструкции, но суть понятна — ремонт и обслуживание передней подвески десятки совсем не сложная процедура, главное, знать её устройство и своевременно выявлять и устранять неисправности. Берегите подвеску и пусть у вас под колёсами будут только ровные дороги!

https://youtube.com/watch?v=gS1brgDQlSk

Сколько обойдетья ремонт передней подвески ВАЗ 2112 (стоимость запчастей)

Сегодня нам в группу поступила заявка на ремонт ВАЗ 2112 подвески в круг, так как человек планирует ездить на длительные расстояния и тратить время на ремонт нет не средств ни желания, оно и правильно один раз поменял и поехал.

Сейчас мы расскажем, сколько на самом деле обойдется ремонт подвески в круг на ВАЗ 2112 и так ли это дорого.

Самое дорогое в подвеске это Амортизаторы, стоимость на ВАЗ 2112 не такая и дорогая к примеру фирма QML предлагает стоику масляную от 1500 рублей за штуку

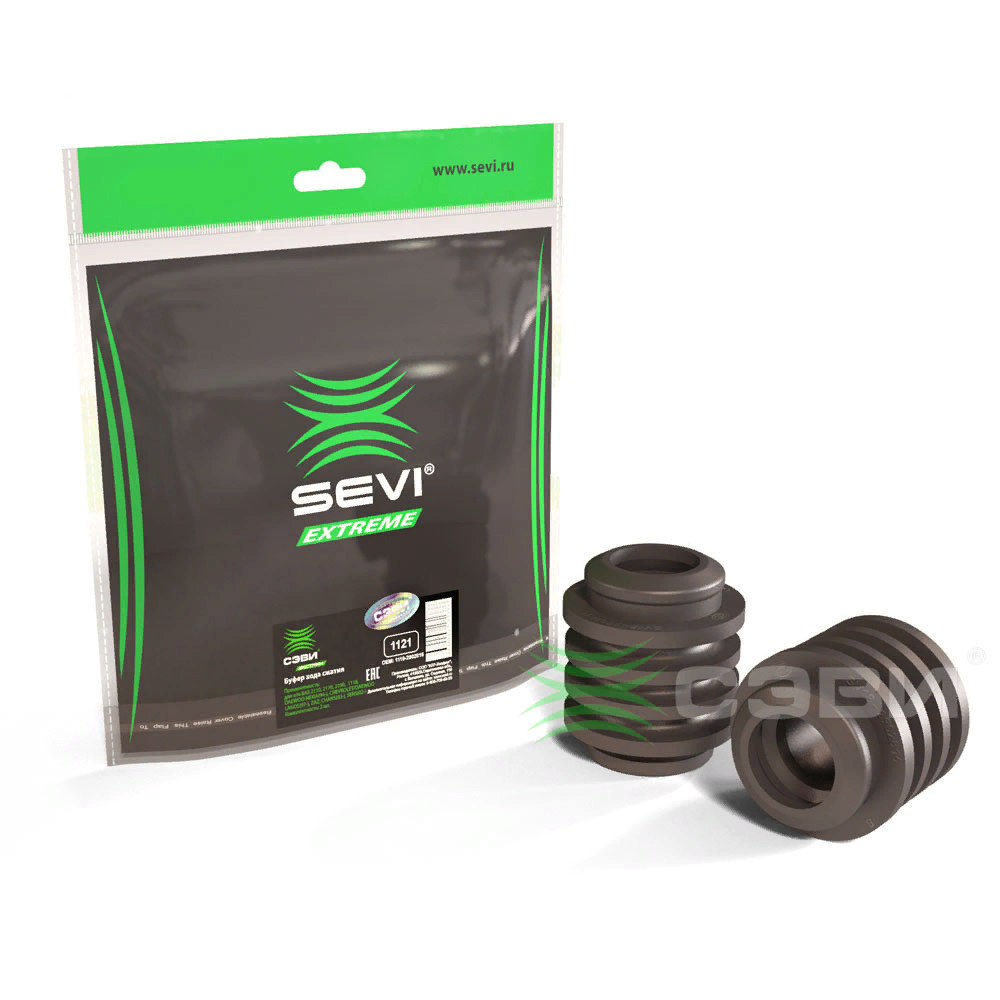

Буфер сжатия передней стоики обойдется от 100 рублей за 1 штуку

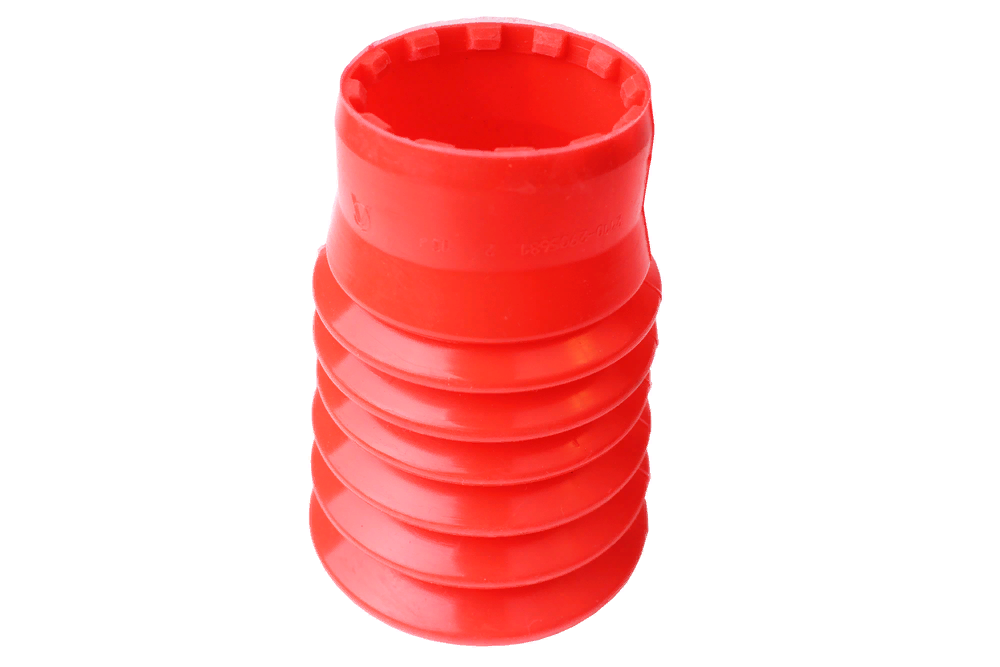

Защитный кожух передней стоики от 150 рублей за 1 шт

не забывайте, что при замене стоек необходимо и поменять болты развала, стоимость около 300 рублей за пару, необходимо две пары.

Опорный подшипник передней стоики от 850 рублей за 1 штуку

При больших пробегах и возрасте автомобиля более 5 лет мы рекомендуем менять и рычаг передней подвески в сборе стоимость которого около 1000 рублей за 1 штуку, но многие и поступают более бюджетно меняют отдельно и втулку саленблока и втулки “Ромашки”, но иногда и очень часто это хватает не на долго. Стоимость втулок от 100 рублей (но его надо перепресовать, что стоит примерно 200 рублей за один саленблок), и саленблоки “Ромашки” которые стоят около 300 рублей за комплект и перепрессовка их также в районе 150 рублей за пару, но это стоимость при снятых запчастях с машины. И того мы получаем либо новый за 1000 рублей либо свои б/у за 600 рублей, и я бы отдал предпочтение новому, т.к. износ все равно будет а механик его может на глаз просто не заметить, но дело каждого.

Шаровая опора от 350 рублей за штуку, за эту стоимость получим бюджетную шаровую которая отслужит примерно тысяч 10-15, чем дороже тем лучше, но тоже не факт, т.к. контрафакта очень много к сожалению.

Саленблок передней балки стоит тоже весьма не дорого всего от 200 рублей за штуку

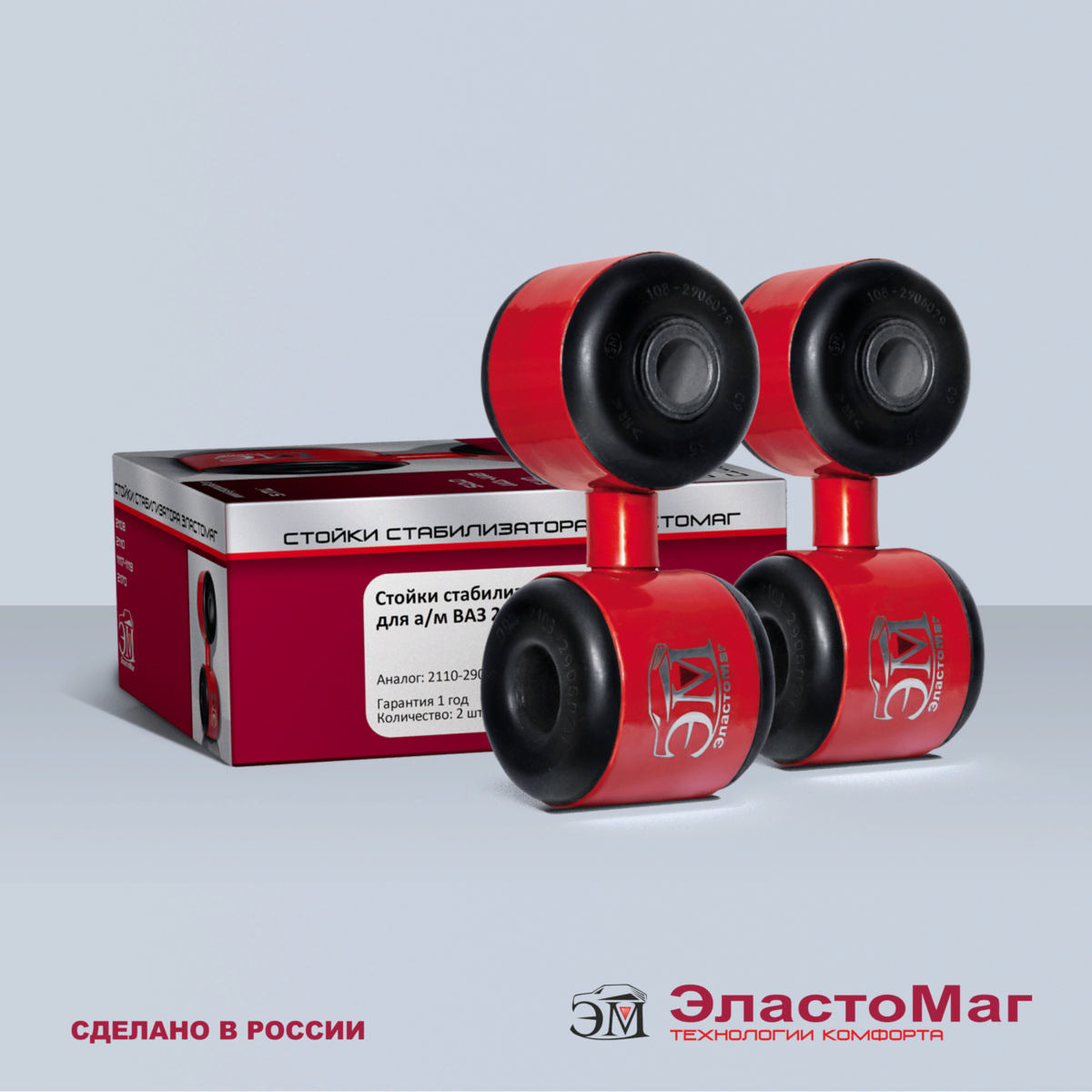

Стоики стабилизатора тоже не забывайте менять, стоят от 200 рублей за штуку но бывают гремят а потом владельцы грешать на все но только не на них.

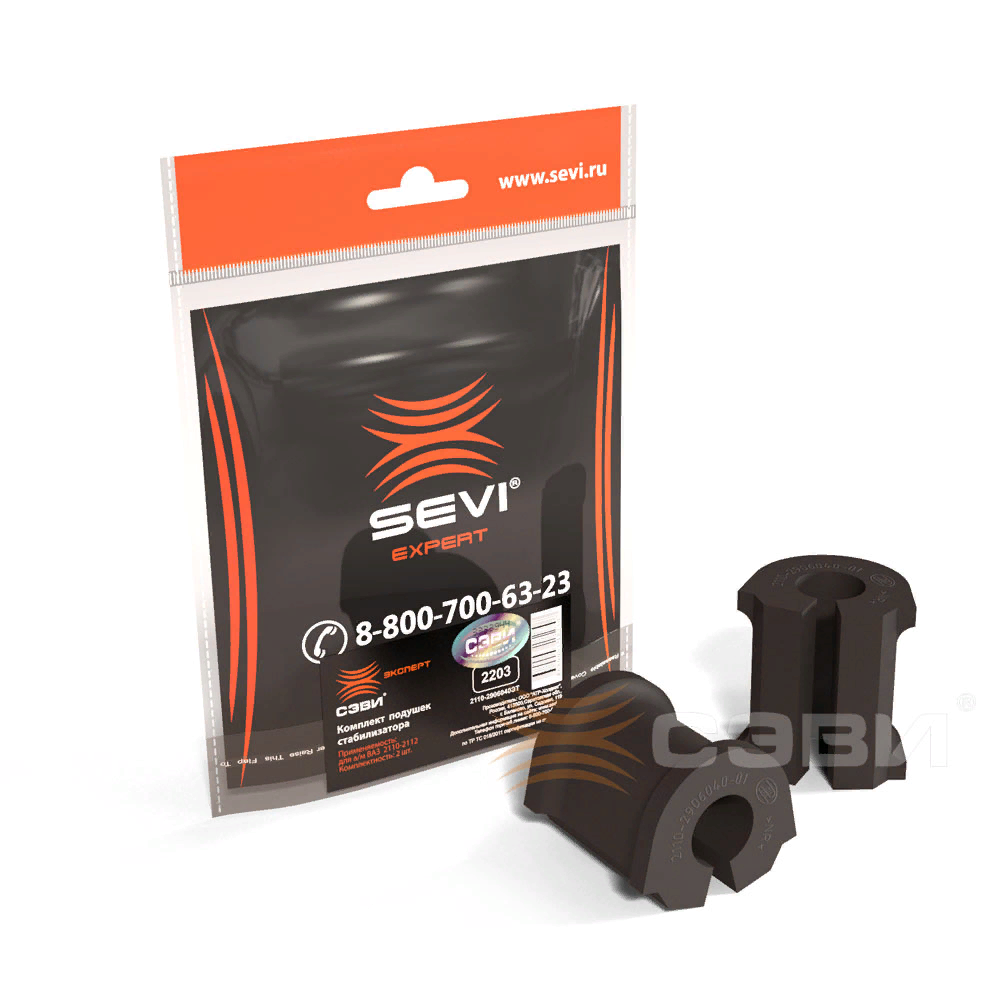

Подушки стабилизатора тоже надо менять но это очень опасная затея, т.к. на старых машинах ломаются болты и потом мучение по высверливанию, разборке салона( стоят от 100 рублей за штуку но геморроя могут дать больше чем на 1000 рублей за замену, но это когда все очень печально.

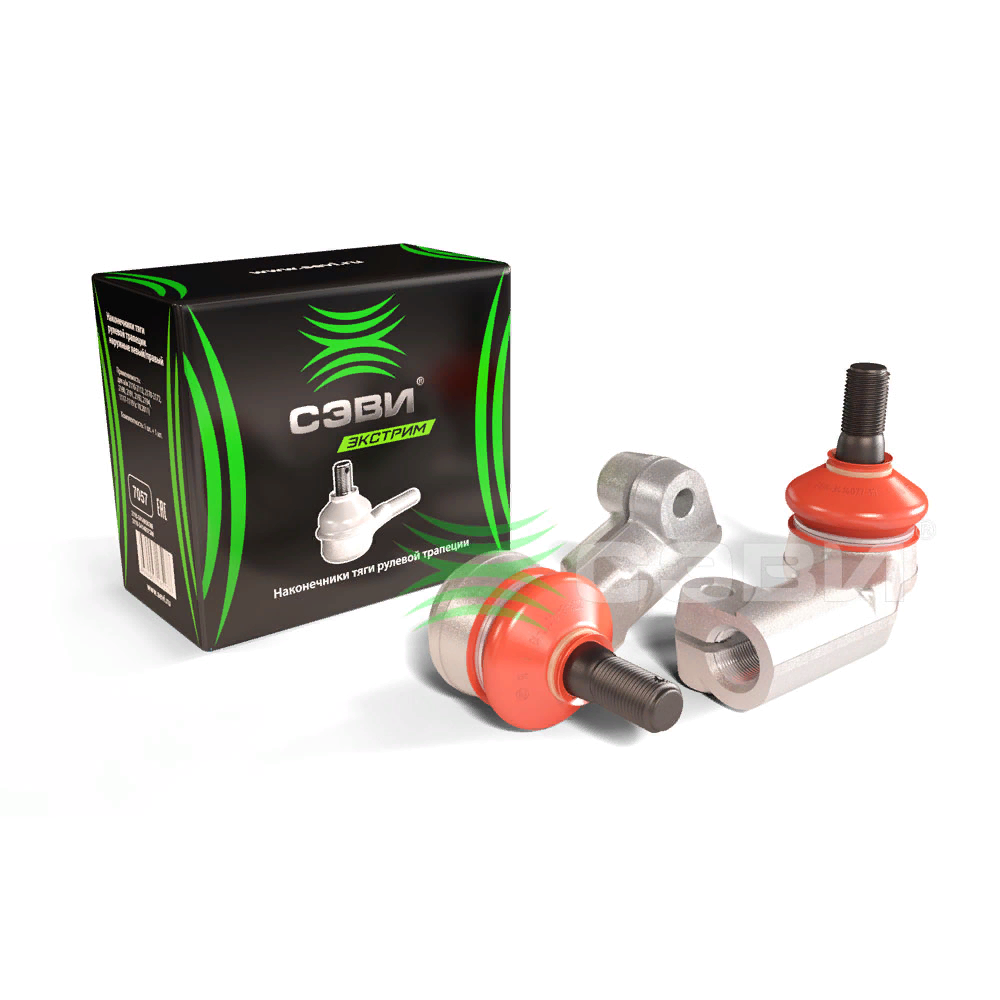

Наконечники рулевые от 850 рублей за комплект, но к ним надо еще втулки которые стоят от 200 рублей за штуку, их луче поменять, чтобы человек который делает вам развал не плювался и не взял с вас за то что эти втулки не идут.

Подведя итоги, можно сказать, что при заказе запчастей у нас вы экономите порядка 10-30% процентов от того что есть наличии ожидая всего неделю.

Стоимость же передней подвески стоит по нашим подщетам на 03.11.19 по запчастям 10450 рублей, не дорого, если сравнивать с иномарками, один раз поменял и забыл. Такое бывает редко, что люди меняют все и сразу, чаще меняют только то что вышло из строя или то, что имеет внешний износ, например когда резинки внешне потрескались и по ним видно, что они “состарились”

Источники

  • zen.yandex.ru/media/mehanika/skolko-oboidetia-remont-perednei-podveski-vaz-2112-stoimost-zapchastei-5dbeda71f557d000b1537929
  • drive2.ru/l/516434015570363293/

Рычаги передней подвески ВАЗ 2110-2112

Когда после трудового дня вы садитесь за руль, чтобы прокатиться с ветерком по ровной глади, важным условием надёжного вождения будет полный контроль над транспортом

Удовольствие от вождения будет не полным при нестабильной работе одной важной системы в авто, помогающей в достижении этой цели — подвески. Правильно настроенная система подвески предоставит немного приятных впечатлений от поездки, а основным компонентом этой системы заслуженно признаны рычаги подвески

Самые первые рычаги подвески производили из дешёвой штампованной стали. Их основным недостатком является ржавчина. При нахождении во влажной среде ржавчина ничего не оставляла от изделия. К тому же, с ржавчиной довольно проблематично производить замену втулок и шаровых опор.

Литые рычаги популярны на современных средствах, особенно грузовых и внедорожниках. Они очень крепкие и способны противостоять суровым условиям лучше штампованных рычагов.

На протяжении многих лет, рычаги эволюционировали: от скромных штампованных стальных изделий выросли до литых алюминиевых частей, которые прочнее и легче. Вылитые под давлением из алюминия, изделия совсем не подвержены коррозии, но так как алюминий мягкий металл, рычаги не предназначены для работы в суровых условиях.

Размещён рычаг между рамой и шаровой опорой колеса, по форме он напоминает букву «А» с двумя шарнирными точками, прикреплёнными к раме с одной стороны, и «острым» концом к поворотному кулаку колеса. Главное предназначение рычага: поддержка и помощь с управляемостью авто. В самых основных чертах, рычаг обеспечивает движение подвески вверх и вниз, первым берёт на себя нагрузку крутящего момента колеса, проявляющуюся в результате торможения авто средства. Если автолюбитель уверен в состоянии рычага подвески, он может быть уверен и в хорошей управляемости транспорта. Изношенный рычаг приведёт к значительному снижению качества и безопасности езды.

Достойное состояние рычага — залог точного и чёткого рулевого управления, позволяя автомобилю двигаться прямо, без рысканья носом. Дефект рычага подвески способен привести к потере управления и плохой устойчивости транспорта при поворотах. Чтобы вернуть былую уверенность следует избавиться от дефектного рычага.

Новый рычаг для ВАЗ 2110, 2111, 2112 должен соответствовать типу системы подвески, используемой в автомобиле, и конструкции рычага подвески, соответствующей спецификации и требованиям транспорта. Для данного изделия необходимо выбирать только высококачественный материал при наличии сертификатов, соответствующих отраслевым стандартам.

Поломка детали подвески возможна:

  • из-за повреждённых втулок;
  • повреждённых шаровых шарниров;
  • механического износа подвески от удара;
  • неправильной буксировки.

Независимо от причины, дефектная деталь приведёт к плохой управляемости и потере контроля. Замена рычага представляет не лёгкую, но выполнимую работу среднего уровня сложности. Застопориться можно только при снятии шарового шарнира. В случае отличного состояния самого шарнира работа может потребовать специального съёмного инструмента. В паре с передней подвеской Макферсон нижние рычаги — единственный тип опоры, используемой в подвеске. Верхний рычаг управления не требуется, поскольку его место занимает стойка. Для задней части автомобиля чаще всего используются четыре рычага с резиновыми втулками на каждом конце.

При прохождении технического осмотра необходимо производить контроль развал-схождения для надлежащего сцепления с дорогой и равномерного износа шин.

Различные транспортные средства имеют различные степени сложности монтажа узловых деталей. В большинстве случаев замена всего узла рычага подвески ВАЗ 2110, 2111, 2112 гораздо проще, чем замена одного шарового шарнира или набора втулок рычагов. Без правильных инструментов, замена втулки энерго затратное дело. Для неторопливых тридцати минут работы потребуется хорошая рабочая сила для сжатия пружин и специальный инструмент. При выполнении работ по замене в первый раз рекомендуется следовать пунктам инструкции по эксплуатации.

Общие причины замены рычагов на ВАЗ 2110, 2111, 2112:

  • шум при движении и поворотах автомобиля;
  • стук со стороны колеса;
  • вибрация руля;
  • износ шин.
