Погрешности приборов

Даже электронный одометр имеет неточности. Их невозможно исключить, поэтому принято учитывать определённые стандарты, допускающие предел этого значения. К примеру, на механическом приборе погрешность не должна превышать 5%-15%.

Ошибки устройства объясняется наличием различных зазоров, слабостью троса, плохим сцеплением и слабыми пружинами. Больше погрешностей выдаёт механический одометр, цифровой — гораздо меньше, ведь имеется возможность считывать показания микроконтроллёра, датчика.

Погрешность бывает и на спидометре, рассчитывающим скорость автомобиля. Идеально точную информацию прибор вывести просто неспособен, так как скорость зависит от нескольких составляющих: вращения колеса, его диаметра и т. д.

Интересно будет проследить за погрешностями прибора на разных скоростных режимах.

  1. 60 км/ч — погрешностей почти не бывает.
  2. 110 км/ч — погрешность составляет 5-10 км/ч.
  3. 200 км/ч — среднее значение доходит до 10%.

Ещё погрешность варьируется согласно следующим моментам.

На автомобилях с передним приводом погрешность проявляется, чуть ли, не на каждом повороте. Причина — спидометр интегрирован с одним колесом. Из-за этого поворот влево снижает показания, вправо — увеличивает их.
На погрешность влияет нестандартный размер колёс

Разница в 1 см увеличивает погрешность до 2,5%.
Немаловажное значение имеет диаметр резины. При малейшем несоответствии со стандартом показания спидометра занижаются или завышаются.
Влиять на погрешность может давление в шинах и износ протектора

К примеру, если колесо плохо накачено, это приводит к занижению показателей максимальной скорости.

Наиболее точные показания даёт, как и говорилось, только цифровой девайс или устройство, подключённое к GPS-навигатору. Преимущества спутникового позиционирования трудно недооценить. Современные системы демонстрируют точную скорость транспортного средства без каких-либо погрешностей.

Стандартный спидометр помечен шкалой в 10 км/ч, а его стрелка дёргается на ухабах. Он может лишь завышать показания, но не занижать. В противном случае дорожная обстановка будет ложно оценена, и возникнет аварийная ситуация. Например, если будет показываться 100 км/ч вместо реальных 120 км/ч.

Несколько слов о погрешностях, связанных с размерами шин. Тут вступает в силу сама конструкция спидометра. Он состоит из двух приборов, объединённых в едином корпусе. Один прибор измеряет скорость, другой — показывает пробег автомобиля. Так они и называются: скоростным и счётным узлами.

Теперь конкретно: если автомобиль обут в резину, порядком поношенную, спидометр будет завышать показания, так как вступает в силу система градации через каждые 10 км/ч и закон округления чисел, используемый в одометрах.

Как установить причину

Для определения причины поломки спидометра следует проводить поэтапную диагностику всех составляющих компонентов:

  • замена предохранителя F19. Перед заменой следует установить причину его сгорания. Возможно, она кроется в коротком замыкании системы электропроводки;
  • проверить контакты на предмет следов окисления. При необходимости очистить от налета и грязи;
  • провести прозвон проводов при помощи мультиметра;
  • произвести замену датчика или индикатора;
  • осуществить замену прибора или приборной панели на заведомо исправную.

Порой новая приборная панель обходится значительно дешевле замены вышедших из строя элементов.

  • Для диагностики вам понадобятся:
  • моторчик на 12 Вольт;
  • плоская и крестовая отвертки;
  • фонарик; домкраты и подставки;
  • инструкция по ремонту или обслуживанию вашего автомобиля.

Для проверки спидометра приподнимите переднюю пассажирскую сторону автомобиля с помощью домкрата. О том, как делать это безопасно, читайте в статье (Замена и восстановление амортизаторов). Снимите переднюю панель (торпедо), чтобы добраться до комбинации приборов. На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашей машины. Снимите комбинацию приборов и открутите фиксирующую гайку тросика от индикатора, заведите двигатель и включите 4 передачу. Проверьте, крутится ли тросик в защитном кожухе? Если да, заглушите двигатель, вставьте и закрутите наконечник тросика, после чего снова заведите мотор, включите 4 передачу и посмотрите на показания индикатора. Если стрелка не меняет положения, неисправен индикатор, его необходимо заменить.

Если при работающем двигателе и включенной передаче тросик не крутится, необходимо заглушить мотор и снять тросик с привода, расположенного на коробке переключения передач со стороны водителя. Вытащите тросик из подкапотного пространства и осмотрите наконечники, не повреждена ли форма (квадрат). Покрутите наконечник с одной стороны тросика и наблюдайте за наконечником другой стороны. Если оба наконечника вращаются синхронно, без усилий и грани наконечников не слизаны, то проблема в изношенной шестеренке привода, поэтому ее необходимо заменить. Эта операция описана в инструкции по ремонту и эксплуатации автомобиля.

Диагностика и ремонт электронного спидометра

Для диагностики и ремонта вам понадобятся:

  • плоская и крестовая отвертка;
  • тестер;
  • набор ключей;
  • сканер для инжекторного двигателя (вместо него можно использовать обычный осциллограф).

Запустите самодиагностику бортового компьютера (БК). На большинстве инжекторных автомобилей, которые произведены после 2000 года, БК поддерживает эту функцию. Если БК выдаст ошибку, необходимо расшифровать ее с помощью специальной таблицы, которая находится в инструкции по обслуживанию и ремонту вашего автомобиля. Но, результаты диагностики покажут, работает вся система спидометра, или нет. Для устранения неисправности придется искать повреждение самостоятельно. Для этого приподнимите автомобиль, как описано выше. Присоедините осциллограф к среднему контакту датчика скорости (установлен на месте привода спидометра) и плюсовому контакту аккумулятора. Заведите двигатель и включите 1 передачу.

Исправный датчик будет выдавать импульсный сигнал напряжением не меньше 9 Вольт с частотой 4 – 6 Герц. Если датчик исправен, необходимо выключить передачу и с помощью тестера проверить провод, который соединяет датчик с контроллером электронного блока управления (ЭБУ). Или с помощью осциллографа проверить сигналы датчика на входе ЭБУ. Если сигналы есть, необходимо проверить клеммы и провод, который соединяет ЭБУ и комбинацию приборов (индикатор спидометра). Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит точнее определить причину неисправности.

Чаше всего спидометр перестает работать из-за попадания в клеммы воды и грязи, а также из-за обрыва или перелома сигнальных проводов. Поэтому в большинстве случаев достаточно высушить и почистить контакты. Если по результатам проверки выявится неисправность датчика скорости, потребуется его замена. Подробно эта процедура, а также замена поврежденного индикатора, описана в инструкции по эксплуатации и ремонту вашего автомобиля.

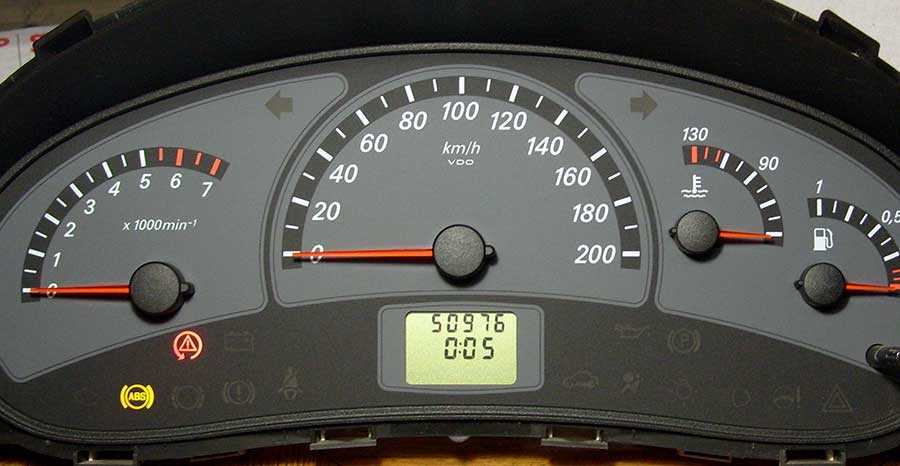

Важные элементы приборной доски

Основное же место на любой приборной доске занимает спидометр с интегрированным в него одометром – датчиком, указывающим пробег авто.

Спидометр нужен для авто, чтобы контролировать скоростной режим движения, и соблюдать правила движения на участках дорог с ограниченной скоростью.

Интегрированный в спидометр одометр обычно показывает два значения – определенный пробег, может быть суточным, пробегом от заправки до заправки и т.д. Это значение можно всегда сбросить, и отсчет начнется по новой.

Второе значение, которое показывает одометр – это общий пробег авто.

Этот датчик более важен, чем показания, которые можно в любой момент сбросить.

На основе его показаний проводится необходимое техническое обслуживание.

Периодичность того или иного обслуживания всегда указывается в технической документации, идущей вместе с авто, и выражается эта периодичность в общем пробеге машины, который как раз и показывает одометр.

Раньше на авто устанавливались механические одометры с тросовым приводом от КПП.

Сейчас более распространены электронные приборы, с выводом информации о пробеге на небольшой дисплей.

Данные, которые выводятся на дисплей указывает электронный блок управления, основываясь на показании определенных датчиков.

Несмотря на небольшие размеры одометр имеет довольно сложную конструкцию поэтому вполне возможен выход его из строя.

Проблемы, к примеру, могут возникнуть с самой приборной доской, вследствие чего показания прибора будут не верны или вообще не будут выводиться на дисплей.

В таком случае понадобится корректировка показания одометра.

Следует отметить, что корректировкой таких показаний часто пользуются не честные на руку автовладельцы перед продажей авто. Они просто отматывают показания в меньшую сторону.


Что делать если перестал работать спидометр и тахометр
