Москвич 400420

Исследователи считают, что славная история автомобиля «Москвич» начинается именно с этой модели, выпущенной в начале декабря 1946 года. Производство машин было организовано на немецкой линии Russelhime, доставшейся СССР в качестве трофея. Первое число цифрового индекса этого семейства автомобилей указывало на модель двигателя, а второе обозначало модификацию кузова.

В базовой модификации 420 «Москвич» представлял собой четырехдверный седан, внешне являющийся почти полной копией OPEL KADETT. Естественно, для запуска в серию американский Опель был существенно «переработан». Вся автомобильная документация была переведена в метрическую систему, да и конструкция машины подверглась серьезным изменениям. Свое название «Москвич» получил в честь 800-й годовщины со дня основания столицы СССР.

Кузов и салон

Закончив с технической частью – силовой установкой, трансмиссией и ходовой частью, можно приступать к восстановлению внешнего вида и салона.

В первую очередь проводятся кузовные работы – имеющие дефекты на кузове восстанавливаются путем восстановления геометрии поверхностей, грунтовки. После проводиться шпатлевание и покраска. Здесь уже можно проявлять фантазию и окрасить машину в какие-то оригинальные цвета, а также декорировать внешность молдингами, нанесением узоров и прочее.

кузов москвич 401

Если «родная» оптика пришла в негодность, ее можно заменить фарами от ВАЗ-2101. Но при этом лучше приобретать тюнинговые изделия, в которых используются галогеновые осветительные элементы. Что касается подворотников, то их можно взять от старого внедорожника УАЗ-69. С боковыми зеркалами проблем не возникнет, поскольку выбор их – значительный и подходящий вариант найти будет не трудно. То же касается и дворников.

Салон тоже можно преобразить по-разному. Сначала следует подобрать материалы отделки. К примеру, вполне подойдут материалы, используемые в ВАЗ. Хотя при желании запросто можно отделать салон дорогостоящей отделкой и обшивкой.

салон москвича 401

Сиденья можно оставить как родные, но их придется реставрировать или же установить их от других авто.

Приборную доску желательно оставить винтажной, только поменять приборы, которые подойдут от «Москвич-408». А саму переднюю панель покрыть декоративными отделочными материалами или кожей. Останется только подобрать место под аудиосистему.

В общем, при желании можно из старинного «Москвич-401» сделать вполне себе современный автомобиль, который будет «обернут в раритетную обертку». Но стоит отметить, что сильно увлекаться украшением авто современными изделия тоже не следует, иначе можно испортить внешность и сделать ее нелепой.

Багажник, поскольку объем его небольшой, можно приспособить под нишу для сабвуфера и акустических колонок.

Такая машина всегда будет выделяться из общего потока и привлекать к себе больше количество восхищенных взоров.

Электрооборудование

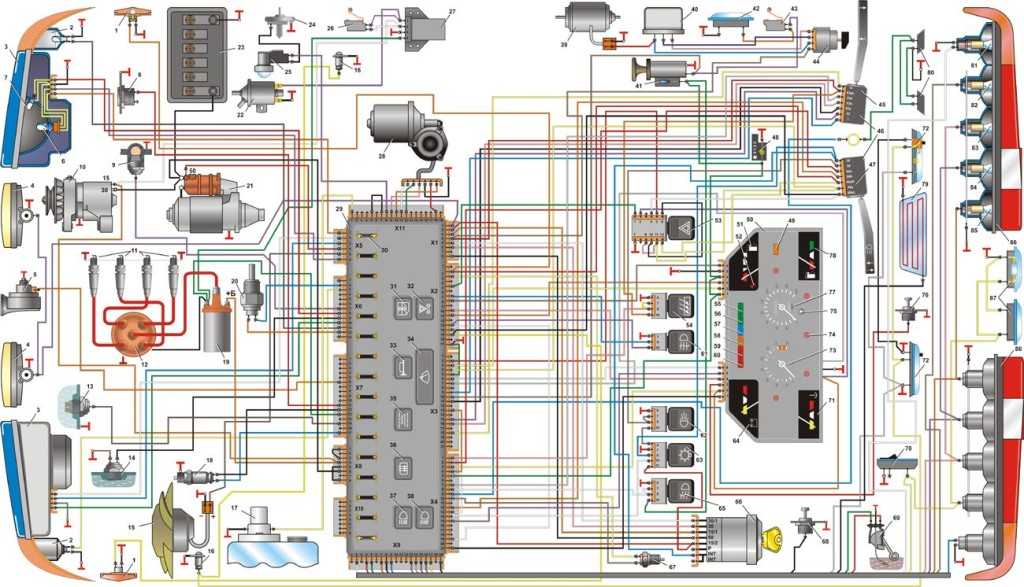

Итак, вот она, заводская цветная вкладка из технического руководства. На ней во всей красе изображена проводка Москвича. И с ее помощью можно:

  • Прозвонить ту или иную схему на предмет обрыва или короткого замыкания;
  • Определить предохранитель и реле конкретной системы;
  • Выяснить, какая колодка подключается к тому или иному прибору и т.п.

Схема 2141 в разрешении 1300 на 746

Особенности, скрываемые в подкапотном пространстве

Основные отличия в электросистеме автомобиля напрямую связаны с силовыми агрегатами, которые автопроизводитель устанавливал на всем протяжении выпуска модели Москвич 2141:

Марка двигателя

Объем, см3. Мощность, л.с.

Система питания

УЗАМ-331.10

1479

71

Бензиновый
ВАЗ-2106-70

1569

80

Бензиновый
УЗАМ-3317

1699

86

Бензиновый
ВАЗ-21213

1690

83

Бензиновый
Ford-XLD418

1753

60

Дизельный
Renault-F3R

1998

114

Бензиновый

На видео ниже рассказывается об одном их первых агрегатов:

Независимо от двигателя, проводка чаще всего повреждается в местах контакта с кузовом

Собственно говоря, сама конструкция и расположение жгута проводов в «сорок первых» Москвичах далеки от идеального. А инструкция по эксплуатации содержала совсем другие фотографии. Причины такого пренебрежительного отношения кроются в сложном финансовом положении автопроизводителя, который всеми силами пытался удержаться на отечественном рынке.
Низкое качество проводов нередко приводило к замыканию клемм и разъемов

Например, подкапотная проводка Москвича постоянно доставляла хлопоты своим низким качеством.

В частности:

  • Контакты нередко отгнивали из-за окисления;
  • Экономия длины проводов приводила к обрыву при сильных вибрациях;
  • Изоляция приходила в негодность при уличном хранении гораздо быстрее и т.п.

Хаотичность проводки при наличии достаточного места – «фамильная черта» АЗЛК

Электрические компоненты кузова

На представленном ниже фото жгуты проводов даже для последней модификации «Святогор» по-прежнему были далеки от идеала. Однако, установка новой проводки давала владельцу уверенность и существенно снижала опасность отказов.
Старая добрая изолента вместо гофры

Но вернемся к кузову, ведь схема проводки Москвич 2141 внутри автомобиля включала в себя:

  • Панель приборов;
  • Органы управления;
  • Приборы комфорта.

Вид на проводку со снятой панелью приборов
