Установка центрального замка своими руками

Конструкции и виды доводчиков

В основе классической конструкции устройства используются электропривод, дотягивающий дверь до закрытия, датчик, считывающий положение двери, механизм крепления. Существует два основных типа доводчиков:

  • электрический, получивший сегодня массовое распространение, подразделяется на следующие подвиды:
  • устройства, оснащённые червячным редуктором, устанавливаемым вместо штатных газовых упоров на автомобили сегмента J (внедорожники и кроссоверы);
  • устройства, основывающиеся на прижимном механизме, наиболее популярные.
  • гидравлический, работающий по принципу гидравлики и предусматривающий автономную гидросистему с насосом, электронную регулировку давления, а также конструктивно сложный исполнительный механизм. В силу дороговизны устройства, данный тип используется на дорогих спортивных авто.

Кроме того, дверной доводчик на автомобиль может быть универсальным или заточенным под определённую модель автомобиля (часто машины уже комплектуются штатным оснащением с завода, которое более надёжно). Авто, не относящиеся к премиум классу, не имеют в базовой комплектации таких «плюшек», но, несмотря на это оснащение всё же доступно и для них.

Что делать, если не срабатывает привод?

При любой поломке следует продиагностировать полностью все оборудование, чтобы разобраться, где конкретно произошел сбой.

Привод центрального замка не будет работать и передавать сигнал на двери в том случае, если контакты окислились, и проводящие провода из-за этого оборвались. Импульсы просто нечем передавать. Кроме того, мог сломаться концевой выключатель активатора двери, поэтому сигнал не поступает.

Если поломка произошла в автомобиле ВАЗ, то поиск надо начинать с предохранителя.

  • Фейсбук
  • Гугл+
  • ЖЖ
  • Blogger

Где находится предохранитель?

Деталь может располагаться в двух местах: под центральной консолью или в монтажном блоке. Однако плавкая вставка находится за предохранительным блоком. В большинстве случаев происходит окисление проводков, поэтому обычный предохранитель рекомендуется заменить на флажковый.

  • Фейсбук
  • Гугл+
  • ЖЖ
  • Blogger

Первый этап

Демонтаж дверных панелей.

Для начала нужно снять обивку двери и пылезащитные шторы с каждой двери. Перед этим следует отсоединить клеммы от аккумулятора для собственной безопасности. Демонтировать дверные панели довольно простая задача — отвинтите 4 винта под полкой. Теперь вам нужно удалить рукоятку. Дальше можно аккуратно удалить обивку. Вспомните о трёх защёлках, расположенных на краю замка. У двери есть пластмассовый винт, который необходимо открутить. Затем выверните винты, расположенные в обивку под рулевым колесом (первый слева, а другой на правой стороне).

Выбираем место для установки.

Чтобы выбрать подходящее место, где находится центральный замок для установки, нужно брать во внимание расположение внутренностей стеклоподъёмников. Не исключено, что понадобится изготовить отдельный кронштейн для крепления

Опытные мастера подсказывают, что левый нижний угол — это самое лучшее место для установки, ведь при опускании стекла последнее не будет задевать замок и мешать его работе.

Установка активатора.

Активаторы замка устанавливаются отдельно на каждую дверь. Для этого необходимо просверлить дополнительные отверстия и закрепить их саморезами. Аналогично проделываем установку для каждой двери.

Закрепление активатора к тяге замка.

Из установочного комплекта зажимами нужно закрепить каждый активатор к двери. Очень часто центральный замок имеет большое усилие, который должен приложить активатор для открытия двери. Поскольку ход тяги исполнительного устройства больше, чем тяги замка, нужно совместить центр хода обеих тяг. Дальше от активаторов устанавливаем фиксаторы на тяги ручного блока замка. Такую работу нужно выполнить с каждой отдельной дверью автомобиля. Во время подключения исполнительных устройств нужно проверять проводку на проводимость тока.

Если отверстие в тяге ЦЗ больше чем нужно, можно воспользоваться пластиковой втулкой, которая уменьшит его размер до необходимой величины.

Протягивание проводов.

Четыре провода, которые идут от каждого активатора (два к нему, и два на кузов автомобиля), можно прикрепить с помощью пластиковых хомутов. Такая работа выполняется индивидуально для каждого отдельного транспортного средства. Можно использовать существующие отверстия либо же просверлить свои. Не рекомендуется прокладывать провода в нижней части двери, где чаще всего скапливается влага. В проблемной зоне прокладки — проём между кузовом и дверью автомобиля — лучше использовать проходную резиновую трубку, которая защитит проводку от изломов и перетирания.

На видео — установка ЦЗ на автомобиль:

Предназначение и устройство центрального замка

Центральный замок в автомобиле это общее название системы блокировки замков на дверях автомобиля и крышки топливного бака. Функция не относится к обязательной, поэтому водитель сам решает надо ли ему его устанавливать. Центральный замок двери автомобиля работает как при включенном, так и выключенном зажигании.

ПОСМОТРЕТЬ ВИДЕО

Центральный замок с дистанционным управлением состоит из:

  • входящих регуляторов – находятся в конструкции замка и в дверных концевых выключателях. Их главное назначение заключается в том, чтобы фиксировать настоящее положение дверей, а также передавать сигнал на блок управления. Еще два датчика расположены в кулачковом механизме, который монтируется на передние двери. Благодаря этому происходит их блокировка/разблокировка. Сигналы поступают на узел регулирования;
  • блок управления центральным замком – распределяет полученные импульсы на аналогичный центральный узел. Впоследствии сигнал поступает на узлы регулирования дверьми, замок багажника и топливного бака. Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности;
  • исполнительные устройства – по своей сути это двигатель постоянного тока, который связан с редуктором.

  • Фейсбук
  • Гугл+
  • ЖЖ
  • Blogger

Подготовка к самостоятельной установке ЦЗ

Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет. В большинстве вариантов авто уже подготовлено к монтажу ЦЗ. Остается только поставить комплект на место. Ну и вторая сторона вопроса – сам набор. При отсутствии желания долго копаться, покупайте универсальные замки. Монтаж несложен и информации по ним вы найдете предостаточно.

Что в базовом комплекте?

Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два. Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля. Такая дополнительная опция очень приятна, если двери требуется заблокировать в процессе езды. Не всегда удобно использовать пульт управления.

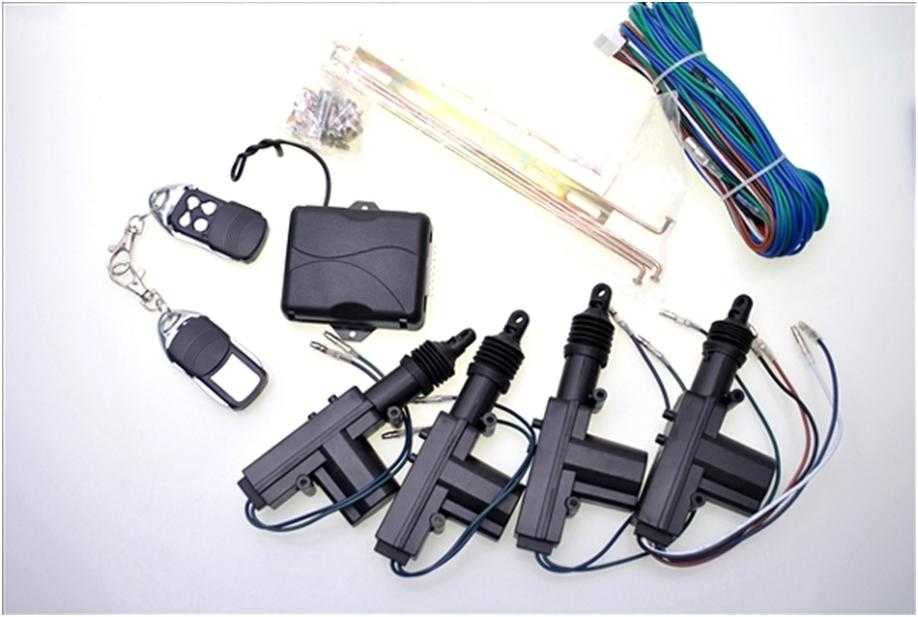

Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:

  • Четыре моторчика. Будут крепиться на двери. Один из них с четырьмя проводками — на водительскую дверь;
  • Блок управления. К нему мы, впоследствии, подведем все провода;
  • Набор проводов нужной длины. Если чувствуете, что их не хватит, покупайте дополнительные сразу;
  • Брелоки, планки, шурупы и т.д.

Центральный замок

Необходимые инструменты для работы

Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом. Еще необходимы: отвертки, шуруповерт, ножик, гофрированные трубки (через них прокладываются провода, чтобы избежать перетирания и воздействий внешних факторов на проводку) и изолента. Все открытые участки проводов будем перематывать лентой, для того чтобы избежать их контакта с металлическими частями кузова.

Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.

Установка центрального замка

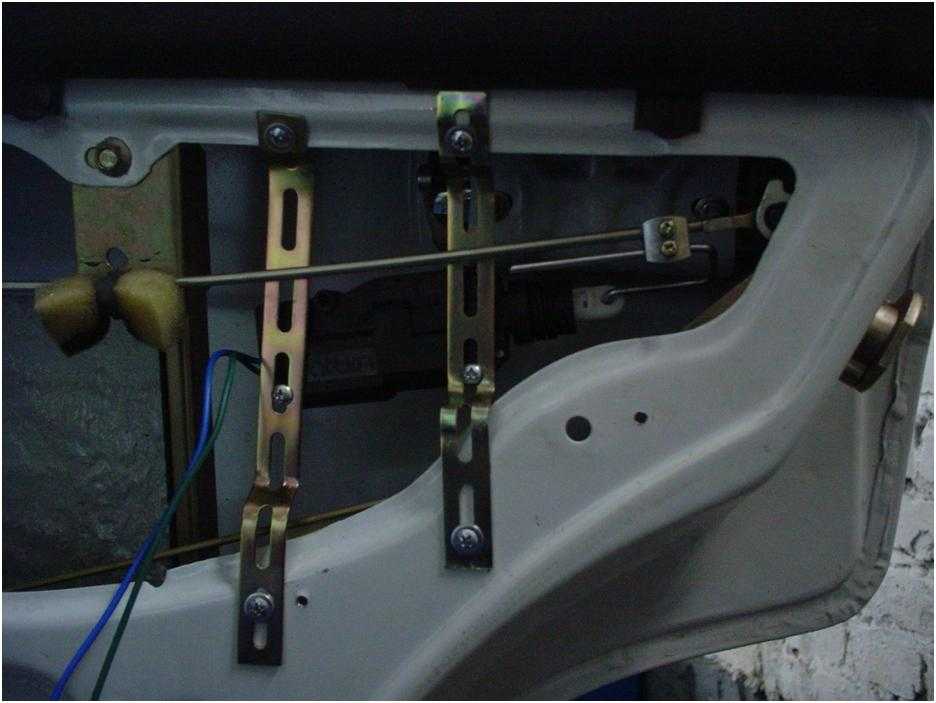

Все необходимые приготовления сделаны, и можно приступать к работе. Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.

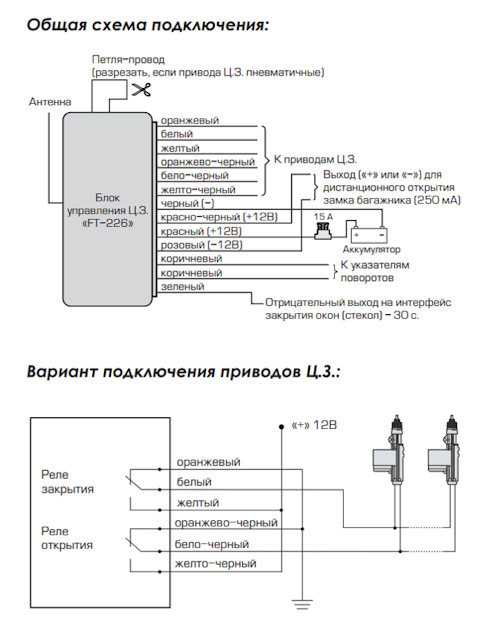

Схема подключения
