Цветомузыка с помощью WinAmp

Неплохо справляется с управлением светом проигрыватель «WinAmp». После его установки нужно в настройках проигрывателя выбрать настройку — «Configure plug-in».
Сверху окна расположен дисплей, отображающий спектр звукового сигнала. Выбор опции — «Использовать эффекты» позволит запустить несколько эффектов одновременно.

Можно также выполнить настройку эффектов в соответствующей опции:

  • «Уровень» — показывает мощность звука на выходе – соответственно, чем громче звук, тем больше загорается светодиодов.
  • «ЦМУ» — позволяет настроить каждый светодиод на определенный диапазон частот.
  • «Бегущие огни» — эффект использует только свои настойки и работает независимо от спектра.
  • «Инвертирование» – эффект, обратный по отношению к обычным эффектам, то есть вместо огонька будет тень.

После выбора эффекта изменения надо сохранить , нажав на кнопку «Save».

Несколько рабочих схем

Ниже будет предложено несколько рабочих схем цветомузыки на светодиодах.

Вариант №1

Для данной схемы можно использовать светодиоды любого типа. Главное, чтобы они были сверхяркими и разными по свечению. Схема работает по следующему принципу, сигнал с источника передаётся на вход, где сигналы каналов суммируются и далее направляются на переменное сопротивление.(R6,R7,R8) При помощи этого сопротивления уровень сигнала для каждого канала регулируется, после чего поступает на фильтры. Различие фильтров, в ёмкости конденсаторов, используемых для их сборки. Их смысл, как и в других устройствах, преобразовывать и очищать звуковой диапазон в определённых границах. Это верхние, средние и низкие частоты. Для регулировки в схеме цветомузыки установлены резисторы подстройки. Пройдя всё это, сигнал поступает на микросхему, которая позволяет устанавливать различные светодиоды.

Вариант №2

Второй вариант цветомузыки на светодиодах отличается своей простотой и подойдёт для начинающих любителей. В схеме участвует усилитель и три канала для обработки частоты. Установлен трансформатор, без которого можно обойтись, если сигнала на входе достаточно для открытия светодиодов. Как и в аналогичных схемах, применяются регулировочные резисторы, обозначенные как R4 – 6. Транзисторы можно использовать любые, главное, чтобы передавали более 50% тока. По сути, больше ничего не требуется. Схему при желании можно улучшить, для получения более мощной цветомузыкальной установки.

Краткое описание радиоэлементов

Радиоэлементы для электрической схемы вполне доступны, приобрести их в ближайшем магазине электротоваров не составит труда.

Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25–0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные.

Конденсаторы, выпускаемые промышленностью, делятся на оксидные и электролитические. Подобрать нужные не составит труда, проделав элементарные расчеты. Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при монтаже.

Диодный мост можно взять уже готовый, но если его нет, то выпрямительный мост несложно собрать, используя диоды серии КД или 1N4007. Светодиоды берутся обычные, с разноцветным свечением. Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.

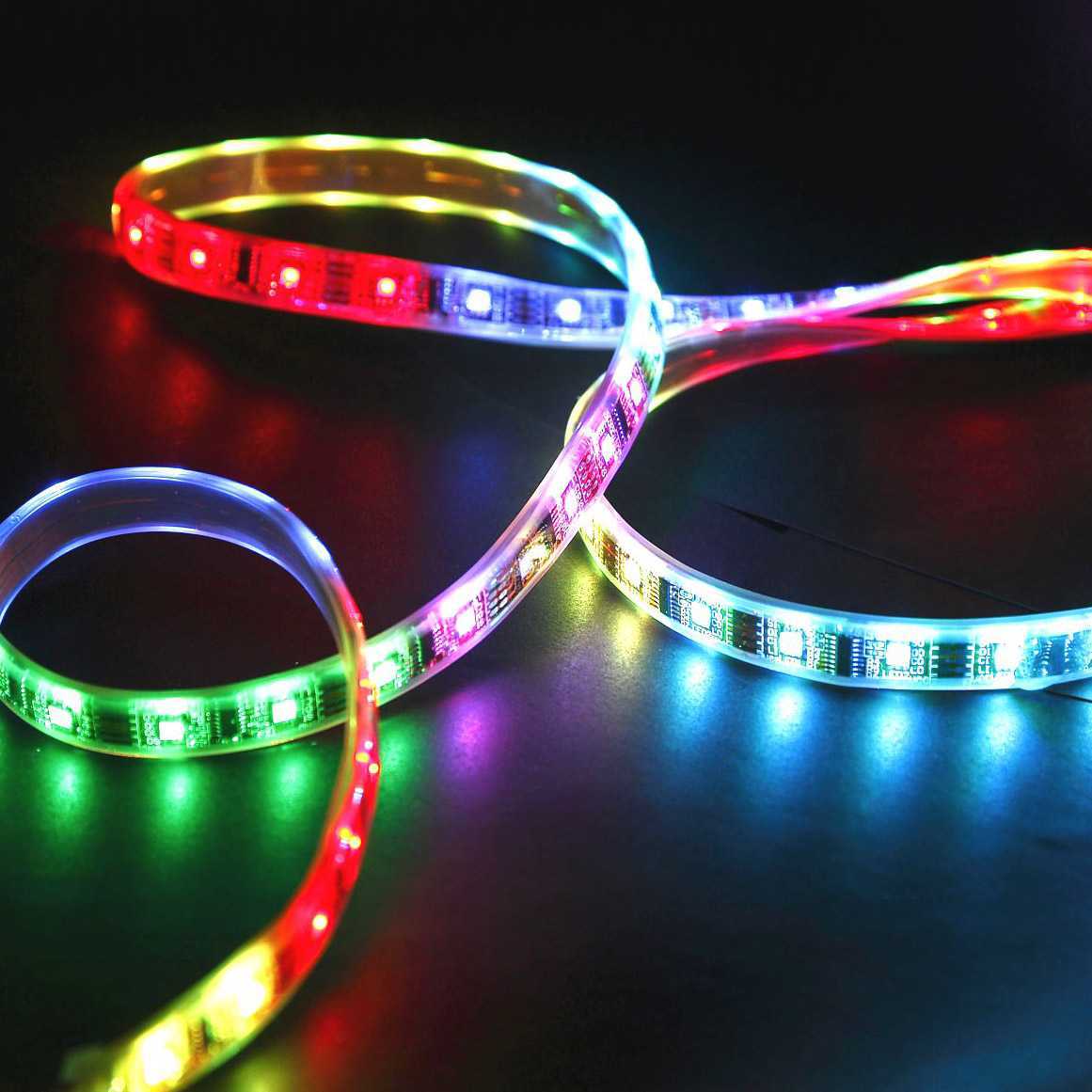

Светодиодная RGB-лента

Использование светодиодных лент

Схема цветомузыки со светодиодной лентой RGB работает от напряжения 12 вольт. В ней наилучшим образом совмещаются основные параметры обычных вариантов. Данное устройство может работать в разных режимах – в качестве осветительного прибора или цветомузыкального сопровождения.

Включение режима цветомузыки производится с помощью микрофона, бесконтактным способом. В случае перехода на режим освещения, все имеющиеся светодиоды одновременно запускаются на полную мощность. Переход из одного состояния в другое выполняется специальным переключателем, для которого предусмотрена отдельная плата.

Порядок работы данной схемы осуществляется следующим образом:

  • Основной сигнал поступает через микрофон, выполняющий преобразования звуковых колебаний фонограммы. Поскольку сила полученного сигнала, поступающего в цветомузыкальную схему, незначительная, его необходимо усилить. Для этой цели используется транзистор или специальный усилитель.
  • Далее происходит запуск автоматического регулятора, удерживающего звуковые колебания в установленных рамках. Одновременно звук готовится к дальнейшей обработке.
  • С помощью встроенных фильтров сигнал разделяется на три составляющие, для каждой из которых предусмотрен отдельный диапазон частоты.
  • В конце всех действий выполняется усиление токового сигнала после его предварительной подготовки с применением транзисторов, функционирующих в режиме ключа.

Принцип работы цветомузыкального автомата.

Структурно, любая цветомузыкальная(светомузыкальная) установка состоит из трех элементов. Блока управления, блока усиления мощности и выходного оптического устройства.

В качестве выходного оптического устройства можно использовать гирлянды, можно оформить его в виде экрана(классический вариант) или применить электрические светильники направленного действия – прожектора, фары. Т. е. подходят любые средства, позволяющие создавать определенный набор красочных световых эффектов.

Блок усиления мощности – это усилитель(усилители) на транзисторах с тиристорными регуляторами на выходе. От параметров элементов использованых в нем зависит напряжение и мощность источников света выходного оптического устройства.

Блок управления контролирует интенсивность света, и чередование цветов. В сложных специальных установках, предназначенных для оформления сцены во время различных видов шоу – цирковых, театральных и эстрадных представлений этот блок управляется вручную. Соответствено, требуется участие как минимум – одного, а максимум – группы операторов-осветителей.

Если блок управления контролируется непосредственно музыкой, работает по какой – либо заданной программе, то цветомузыкальная установка считается – автоматической. Именно такого рода “цветомузыки” обычно собирают своими руками начинающие конструкторы – радиолюбители, на протяжении 50-ти последних лет.

Наиболее Распространенная Схема контрольки на светодиодах

Схема контрольки на светодиодах самая наипростейшая. Это даже схемой назвать нельзя — игрушка для детей.

Используем два сетодиода разноцветных — зеленый и красный. Красный — плюс, зеленый — минус. Резистор можно поставить до 5 кОм — защита от того, чтобы не сжечь светодиоды.

Имеется кнопка, при нажатии которой можно с точностью определять слаботочный это провод (т.е. можно ли к нему подключаться или нет).

При обычном прикосновении щупа к плюсовому проводу — загорится красный светодиод. Если плюс «сильный», то будет гореть еще и лампочка. И в том и в другом случае — необходимо нажимать кнопку.

Если горит зеленый светодиод — то мы нашли минус.

Схема “цветомузыки” на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока.

Схема предназначена для работы от линейного звукового выхода(яркость ламп не зависит от уровня громкости). Рассмотрим подробнее, как она работает. Звуковой сигнал подается с линейного выхода на первичную обмотку разделительного трансформатора. С вторичной обмотки трансформатора сигнал поступает на активные фильтры, через резисторы R1, R2, R3 регулирующие его уровень. Раздельная регулировка необходима для настройки качественной работы устройства, путем выравнивания уровня яркости, каждого из трех каналов.

С помощью фильтров происходит разделение сигналов по частоте – на три канала. По первому каналу идет самая низкочастотная составляющая сигнала – фильтр обрезает все частоты выше 800 гц. Настройка фильтра производится с помощью подстроечного резистора R9. Номиналы конденсаторов С2 и С4 в схеме указаны – 1 мкФ, но как показала практика – их емкость следует увеличить, минимум, до 5 мкф.

Фильтр второго канала настроен на среднюю частоту – примерно от 500, до 2000 гц. Настройка фильтра производится с помощью подстроечного резистора R15. Номиналы конденсаторов С5 и С7 в схеме указаны – 0,015 мкФ, но их емкость следует увеличить, до 0,33 – 0,47 мкф.

По третьему, высокочастотному каналу проходит все что выше 1500(до 5000) гц. Настройка фильтра производится с помощью подстроечного резистора R22. Номиналы конденсаторов С8 и С10 в схеме указаны – 1000пФ, но их емкость следует увеличить, до 0,01 мкФ.

Далее, сигналы каждого канала в отдельности детектируются(используются германиевые транзисторы серии д9), усиливаются и подаются на оконечный каскад. Оконечный каскад выполняется на мощных транзисторах, либо на тиристорах. В данном случае, это тиристоры КУ202Н.

Далее, идет оптическое устройство, конструкция и внешний которого зависит от фантазии конструктора, а начинка(лампы, светодиоды) – от рабочего напряжения и максимальной мощности выходного каскада. В нашем случае – это лампы накаливания 220в, 60вт(если установить тиристоры на радиаторы – до 10 шт на канал).

Раньше цветомузыку делали своими руками

Во времена СССР с хорошей аудиотехникой была большая напряженка. Безусловно, существовали первоклассные стереомагнитофоны, например, Ростов-105. Качество звука у них было превосходное, особенно, если записывать музыку с хорошего источника на немецкую магнитную ленту Agfa на скорости 19 (сантиметров в секунду).

Катушечный стереомагнитофон Ростов 105. Фото из интернет

Увы, все это было очень дорого и для обычных советских рабочих и служащих практически недоступно. Ну, сами посудите, при зарплате 150 рублей в месяц купить стереомагнитофон за 400 рублей было непозволительной роскошью. Могли запросто «разобрать» на профкоме и в лучшем случае поставить на вид. В худшем — комсомольский или партбилет «на стол». А ведь надо было еще покупать колонки, которые тоже были недешевые.

В то время абсолютное большинство «цветомузык» собиралось дома вручную с использованием радиодеталей, купленных в магазине «Юный техник» по схемам, опубликованным в журнале «Техника молодежи» или «Моделист-конструктор».

Современной молодежи в голову не придет делать цветомузыку своими руками. Ведь можно пойти в магазин и купить готовую. Или вообще скачать из интернета программу и превратить монитор компьютера в отличный цветомузыкальный экран, у которого к тому же будет еще и куча разных настроек.

Почти никто сегодня не «травит» печатные платы в специальном растворе, не выменивает или не достает иным способом дефицитные радиодетали, не паяет схемы, не ломает голову над конструкцией световой части устройства.

А ведь в свое время было особым шиком изготовить свою собственную цветомузыку, которая бы не только не взорвалась при первом включении, а работала, причем в строгом соответствии со всеми правилами. Кстати, о правилах.

Ремонт светодиодных фар своими руками

Ремонт головной оптики Тойота Камри 2020. Повреждена светодиодная часть фары — дневные ходовые огни с режимом притухания при включении ближнего света.

Повреждение данных фар являлось следствием дтп, в котором была нарушена герметичность фары. Фара запотевала, и электрические компоненты контроллера светодиодных огней фары сгнили, отказал контроллер и внешние огни потухли. Данный ремонт является сложным, так как фару «запустили».

Для ремонта такого рода повреждения, демонтируем фару с машины. Для этого снимаем бампер и снимаем фару. Фара Тойота Камри склеена на термогерметике, греем ее и разбираем. Начинаем визуальный осмотр — контроллер светодиодного массива частично сгнил — сгнили дорожки на самой плате, сильно окислены контакты разъемов между контроллером — питанием и между контроллером — led массивом.

В результате осмотра, выявлены физические серьезные повреждения контроллера. Восстановление работоспособности контроллера дневных ходовых огней Тойота Камри 2020 года заключается в соединении всех поврежденных коррозией дорожек и выпайка разъемов с припайкой напрямую проводов питания и массива светодиодов.

После чистки платы контроллера, выпайки разъемов, перепайки проводки и восстановления поврежденных дорожек, ходовые огни с притуханием Тойота Камри вновь заработали. Для защиты пайки от окисления и вибрационных нагрузок, плата в месте пайки проводки, дорожек — была залита жидкой резиной.

Сборка фары производится в обратной последовательности. Фара Тойота Камри 2020 года восстановлена полностью и вновь радует автомобиль вновь приорел первозданный внешний вид!

Стоимость работ подобного рода: от 5000 и до 15000. В зависимости от типа авто, способа разборки фары и способа демонтажа фары. Так же, учитывается сложность ремонта электронной части фары.

Задняя светодиодная оптика появилась у купе и кабриолетов в 46-м кузове с весны 2003 года. Кстати на то время это была инновация, и bmw на данной модели чуть ли не первые сделали полностью светодиодную фару. Фары на конвеер поставляет компания ULO www.ulo.de.

Как показало время, оригинальные фары несмотря на нереально длительный ресурс светодиодов имеют просчет по материалам, а именно пластик который использовала немецкая ULO со временем теряет прочность и поверхность фары трескается. Через трещину в фару попадает влага, влага постепенно выводит из строя светодиоды, начинают тухнуть секции.

Это же случилось и у меня, прошлой зимой на левой фаре потухла секция из 3-х светодиодов, а этой весной потухла еще одна секция из 4-х светодиодов, всю зиму фара была запотевшая. Компьютер при чтении авто писал ошибку о потухших секциях фары. Еще прошлым летом сняв фару увидел что она не разборная. Официально фара не ремонтируемая, новой оригинальной фары в налчии в Укриане вообще ни у кого нет, официалы были готовы вести 3 недели за

Простая трёхканальная схема

Чтобы получить цветомузыку, лишенную всех перечисленных выше недостатков, стоит использовать специальный трехканальный преобразователь звука. Питается такая схема постоянным напряжением 9 В и в состоянии эффективно засветить по одному или два светодиода в каждом канале. Среди основных конструкционных элементов, которыми характеризуется такая цветомузыкальная схема, можно отметить:

  • три независимых усилительных каскада, которые собираются на транзисторах категории КТ315 (КТ3102);
  • в нагрузку транзисторов включены светодиоды разного цвета;
  • для элемента предварительного усиления может быть использован сетевой небольшой трансформатор понижающего характера.

Входящий сигнал подается на вторичную обмотку трансформатора, который в свою очередь выполняет две основные функции – развязывает на гальваническом уровне два устройства, а также усиливает звук с основного линейного выхода. После этого сигнал поступает на три параллельно расположенных и включенных фильтра, собранные на базе RC-цепей. Они работают на индивидуальной частотной полосе, которая прямо зависит от номинала конденсатора и резистора.

Простейшие схемы

Простая цветомузыка, которую можно собрать, имеет один светодиод, питается от источника постоянного тока напряжением 6–12 В.

Простейшая схема на один светодиод

Можно собрать вышеприведенную схему, используя светодиодную ленту и подобрав необходимый транзистор. Недостатком является то, что существует зависимость частоты мигания светодиодов от уровня звука. Другими словами, полноценный эффект можно наблюдать только при одном уровне звучания. Если снизить громкость, то будет редкое мигание, а при повышении громкости останется постоянное свечение.

Убрать этот недостаток можно при помощи трехканального преобразователя звука. Ниже приведена простейшая схема, собрать ее своими руками на транзисторах несложно.

Схема цветомузыки с трехканальным преобразователем звука

Для данной схемы необходим источник питания на 9 вольт, который позволит светиться светодиодам в каналах. Чтобы собрать три усилительных каскада, понадобятся транзисторы КТ315 (аналог КТ3102). В качестве нагрузки используются разноцветные светодиоды. Для усиления использован понижающий трансформатор. Резисторы выполняют функцию регулировки вспышек светодиодов. В схеме стоят фильтры для пропускания частот.

Можно улучшить схему. Для этого надо добавить яркость лампочками накаливания на 12 В. Понадобятся тиристоры управления. Все устройство необходимо запитать от трансформатора. По такой наипростейшей схеме можно уже работать. Цветомузыка на тиристорах может быть собрана даже начинающим радиотехником.

Схема цветомузыки с тиристорным управлением

Как сделать цветомузыку на светодиодах своими руками? Первое, что необходимо сделать – это подобрать электрическую схему.

Ниже приведена схема светомузыки с RGB-лентой. Для подобной установки необходим источник питания на 12 вольт. Она может работать в двух режимах: как светильник и как цветомузыка. Режим выбирается переключателем, установленным на плате.

Электрическая схема со светодиодной лентой для ЦМУ

Мигающий светодиод как сигнализация

Купить моргающий диод для авто – избавить себя от кропотливого просиживания над обработкой платы. Это не всегда верно, но в данном случае очень подходит

Важно разобраться, почему почему мигает светодиод

На вид такой моргающий LED-индикатор невозможно отличить от обычного светодиода, который светится постоянно. При подаче напряжения он начинает мигать пару раз в секунду. Наличие мультиметра также поможет различить полупроводниковые приборы. В прямом направлении моргающий диод демонстрирует небольшое сопротивление, а в обратном – светодиод с обычным показателем падения напряжения.

Краткое описание радиоэлементов

Радиоэлементы для электрической схемы вполне доступны, приобрести их в ближайшем магазине электротоваров не составит труда.

Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25–0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные.

Конденсаторы, выпускаемые промышленностью, делятся на оксидные и электролитические. Подобрать нужные не составит труда, проделав элементарные расчеты. Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при монтаже.

Диодный мост можно взять уже готовый, но если его нет, то выпрямительный мост несложно собрать, используя диоды серии КД или 1N4007. Светодиоды берутся обычные, с разноцветным свечением. Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.

Светодиодная RGB-лента

Правила установки

Чтобы верно подключить светодиодную ленту в автомобиле, надо работу осуществлять по правилам:

  • Методом прикладывания определить нужный отрезок.
  • Лента содержит специальные метки, по которым стоит производить обрезание.
  • Определиться с местом расположения проводов питания. Если возможно, то лучшим вариантом будет проводку спрятать. Иногда требуется дополнительное просверливание отверстий. Так будет надежнее и красивее.
  • К каждой полосе надо провести подключение. Можно это сделать коннекторами, но надежней пайкой. Коннекторы образуют после защелкивания маленькую площадь соединения, что приведет к нагреву, деградации и ухудшению качества свечения.
  • Если полоса в силиконе, то требуется зачищение контактных площадок.
  • Провода должны быть зачищенными, но не сильно длинными, так как излишний изгиб приведет к соприкосновению проводов между собой. Поэтому лишнее убирается, остаются короткие концы.
  • Чтобы пайка не отвалилась, заливается это место термоклеем и надеть термоусадку. Такая защита позволяет производить изгиб конструкции.
  • Если автомобильная светодиодная лента содержит защиту IP68, то, после работ подключения, надо провести работу по герметизации.

Совет начинающим

Если вы задаетесь вопросом того, как сделать светомузыку из старой гирлянды, то обратите внимание, что сама гирлянда подключается к сети 220 вольт, а это то напряжение, которым вполне можно убить взрослого человека, не говоря уже про школьника. Соблюдайте все правила техники безопасности, а именно:

Не трогайте подключенные к сети.
Следите за целостностью провода, если с этим проблема, то лучше потратьте лишние 100 рублей и купите качественный провод.
При работе с транзисторами, тиристорами, конденсаторами соблюдайте осторожность в применении, ведь если они будут подключены к большему току, чем предполагалось, то взрыв элемента неминуем.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

НАСТРОЙКА ОПОРНОГО НАПРЯЖЕНИЯ. Потенциометр настройки опорного напряжения настраивается “методом тыка” пока не заработает (у меня стоит в середине). Подстройка нужна при смене источника аудио или изменении его потенциальной громкости.

  • Если во время работы в режиме VU метра (первые два режима) шкала всё время горит – слишком низкое опорное напряжение, Ардуино получает слишком высокий сигнал
  • Если не горит – опорное слишком высокое, системе не удаётся распознать изменение громкости с достаточной для работы точностью

МОЖНО СОБРАТЬ СХЕМУ БЕЗ ПОТЕНЦИОМЕТРА! Для этого параметру POTENT (в скетче в блоке настроек в настройках сигнала) присваиваем 0. Будет задействован внутренний опорный источник опорного напряжения 1.1 Вольт. Но он будет работать не с любой громкостью! Для корректной работы системы нужно будет подобрать громкость входящего аудио сигнала так, чтобы всё было красиво, используя предыдущие два пункта по настройке.

НАСТРОЙКА НИЖНЕГО ПОРОГА ШУМОВ является очень важной, в идеале выполняется 1 раз для любого нового источника звука или смены громкости старого. Есть 3 варианта настройки:

  • Ручная: выключаем AUTO_LOW_PASS и EEPROM_LOW_PASS (ставим около них 0), настраиваем значения LOW_PASS и SPEKTR_LOW_PASS вручную, методом тыка
  • Автонастройка при каждом запуске: включаем AUTO_LOW_PASS, выключаем EEPROM_LOW_PASS . При подаче питания музыка должна стоять на паузе! Калибровка происходит буквально за 1 секунду.
  • По кнопке: при удерживании кнопки 1 секунду настраивается нижний порог шума (музыку на паузу!)
  • Из памяти ( ЛУЧШИЙ ВАРИАНТ ): выключаем AUTO_LOW_PASS и включаем EEPROM_LOW_PASS
  • Включаем систему, источник звука подключен проводом
  • Ставим музыку на паузу
  • Удерживаем кнопку 1 секунду (либо кликаем кнопку 0 (ноль) на ИК пульте
  • Загорится светодиод на плате Arduino, погаснет через

1.5 секунды

Значения шумов будут записаны в память и будут САМИ загружаться при последующем запуске!

Решил выложить эту запись в блог, может кому интересно будет.

Вот сделал цветомузыку в авто для одного человека. 4 цвета + фоновый канал. Собрал всё в корпусе на самодельной плате вот по этой схеме:

Также есть вариант для RGB ленты:

Схему нашёл на YouTube у пользователя: TomAs409998. Он её переделал под светодиоды.

Собирал на транзисторах КТ805. Поставил предусилитель на TDA2003, чтоб яркость моргания не зависела от громкости музыки от которой идёт сигнал. Брать сигнал можно как от динамика, так и от выхода на колонки (допустим от компьютера).

В качестве источника света использовал светодиодную ленту по 0,5 м каждого цвета и 0,2 м белой:

Видео работы цветомузыки:

Виды цветомузыки

Место установки цветомузыки не ограничено практически ничем, кроме вашей фантазии. На заднем стекле машины довольно интересно смотрится графический эквалайзер или тематическая надпись. Подсветка днища кузова, мигающая в такт музыке, привлечет немало внимания на улицах города. Цветомузыка в салоне минивэна, лимузина или большого внедорожника позволит отдыхающей компании почувствовать себя в небольшом VIP-клубе, работающем только для них.

Можно установить мощные светодиоды в крышку багажника с внутренней стороны, и тогда, открыв багажник на природе, можно целую лесную полянку сделать танцполом под открытым небом. А сделав потолок машины в виде звездного неба, любая вечерняя прогулка с любимой девушкой на автомобиле наполнится романтикой и уютом.

Простой стробоскоп на светодиоде. Нужна схема

Msmer54

Бешенный

капитан 1-го ранга

Re: Простой стробоскоп на светодиоде. Нужна схема.

Обычно всё делаю своими руками,но здесь посоветую купить за 300 р китайский и не париться. В любом автолабазе сей дейвас есть. А хочешь найти «схему» ,не ленись погугли

Re: Простой стробоскоп на светодиоде. Нужна схема.

Vladd

гл. кор. старшина

Re: Простой стробоскоп на светодиоде. Нужна схема.

схемка описывалась на сайте Дырчик.ру. Собрал, проверил зажигание, выкинул.

Msmer54

Re: Простой стробоскоп на светодиоде. Нужна схема.

спасибо. я так понимаю под датчиком используется просто намотоный провод на высоковольтные провода?

Vladd

гл. кор. старшина

Re: Простой стробоскоп на светодиоде. Нужна схема.

да, вместо транзистора ставил два, типа 3102 (составной получился), светодиод ставил синий с зажигалки, все экранировал, кроме 2 см провода для двух витков на ВВ провод.

Re: Простой стробоскоп на светодиоде. Нужна схема.

Vladd

гл. кор. старшина

Re: Простой стробоскоп на светодиоде. Нужна схема.

Составной. Но за неимением оного колхозим сами из того, что под рукой.

Re: Простой стробоскоп на светодиоде. Нужна схема.

Собрал по предложенной выше схеме стробоскоп, для 2-4-х светодиодов все работает, но для 20 штук еле светит. Поэтому на выход добавил схему с PIC12F675. По приходу импульса пик открывает полевик на 1 мс. Результат: светит ярче, метку видно лучше. Позже скину схему и прошивку.

Re: Простой стробоскоп на светодиоде. Нужна схема.

капитан 1-го ранга

Re: Простой стробоскоп на светодиоде. Нужна схема.

куда дешевле 330руб

500р или чуть дороже 690руб!

Re: Простой стробоскоп на светодиоде. Нужна схема.

Нет. Без задержки импульсы очень короткие, а реализация не сложная. После сделаю с тохометром.

LPB, я никогда не покупаю то, что могу сделать сам.

капитан 1-го ранга

Re: Простой стробоскоп на светодиоде. Нужна схема.

Значит есть время. Стробоскоп на светодиодах для лодки-зря потраченное время.

Re: Простой стробоскоп на светодиоде. Нужна схема.

капитан 1-го ранга

Re: Простой стробоскоп на светодиоде. Нужна схема.

Солнце. Нужна линза и цветные светодиоды и то невидно. Делал пару лет назад. Купил ксеноновый и то.

Re: Простой стробоскоп на светодиоде. Нужна схема.

Мне стробоскоп нужен в гараже для регулировки уоз.

Re: Простой стробоскоп на светодиоде. Нужна схема.

Re: Простой стробоскоп на светодиоде. Нужна схема.

20 светят ярче чем 1.

Vladd

гл. кор. старшина

Re: Простой стробоскоп на светодиоде. Нужна схема.

Я один диод ставил, зажигание настраивал вечером при тусклом освещении. Из пару десятков диодов, правда, выбрал самый яркий, таки разные они (я про дешевые от зажигалок).

10 см от ВВ провода. Если установить зависимость этого растояния от напряжения импульса опытным путем, думаю, что можно строить диагностические выводы .

paralaxx

пассажир

Приветствую всех форумчан, вот еще одна простая схема стробоскопа на светодиоде стробоскоп на транзисторе КТ315 в настройке не нуждается, работает сразу после включения.Напряжение питания 12вольт

Видео работы стробоскопа:

Теперь давайте о недостатках, а они, к сожалению, имеются…

Цена. Первый и самый главный минус — это стоимость. К сожалению, на сегодняшний день LED-лампы да и фары в целом являются дорогим удовольствием, за которое приходится серьезно переплачивать. Недавно я писал об этом в статье: Ультрасовременная и супердорогая LED-оптика Renault Kaptur, рекомендую прочесть, думаю, вам будет интересно. Причина такого ценообразования заключается в том, что производство светодиодов, а также светодиодных фар очень затратное. Поэтому, как и все инновационное, светодиодная оптика пока что стоит весьма дорого.

Неремонтопригодность. Под этим большим и трудновыговариваемом словом подразумевается то, что если с вашей фарой на светодиодах что-то произойдет, то починить вам ее не удастся. Она неразборная и предусматривает полную замену, а это опять же «бьет по карману», так как цена светодиодной фары очень высокая. Безусловно, «наш человек» найдет выход даже из этой ситуации, и скорее всего через пару лет найдутся умельцы, которые научатся чинить даже эти неремонтируемые фары. Даже несмотря на огромный ресурс светодиодной оптики, полностью исключать вероятность того, что в один день она перестанет работать — глупо. Так вот, когда это произойдет, приятного в этом будет мало, поскольку вам придется покупать новую фару, вместо новой лампочки или искать того, кто сможет починить вашу «навороченную» светодиодную фару.

Нагрев. Кто-то подумает, что здесь какая-то ошибка, ведь данный пункт был упомянут в разделе «плюсы». Нет, ошибки здесь нет и то, что в некоторых ситуациях хорошо, в других — плохо. То, что фары не греются вообще — безусловный плюс, однако не в нашем климате. В холодное время года, особенно когда вы едете по заснеженной дороге или по слякоти, которую сменяет мороз, отсутствие нагрева фар является существенным недостатком. Дело в том, что от такой погоды ваши фары попросту замерзнут и покроются слоем льда, который не только ухудшит видимость, но и доставит массу неудобств. Вам придется останавливаться и думать над тем, как и чем очистить ваши замерзшие фары. Ксенон или галоген в данном случае подогревают корпус и растворяют наледь, тем самым очищая фары.

Принцип работы

В основе подобного устройства используют метод частного преобразования звука и его передачи определенным каналам с целью контролировать источник света. В итоге выходит, что в зависимости от музыкальных параметров, работа цепи будет полностью ей отвечать. Именно на данных принципах базируется схема, по которой происходит сбор.

Обычно, чтобы создать цветовые эффекты, применяют от трех и более различных цветов. Чаще применяют красный, синий и зеленый. Благодаря смешению в определенные комбинации с четкой продолжительностью, они создают настоящий праздник.

Разделение частот на высокие, средние, а также низкие происходит за счет RC и LC фильтров, которые монтируются и настраиваются в систему, в которой используют светодиоды.

Фильтры настраиваются по таким параметрам:

  • Для низкочастотных деталей отводится до 300 герц, и он, чаще обычного, красный;
  • Средние – 250 – 2500Гц, зеленый;
  • Все, что больше отметки в 2000 герц преобразуют высокочастотные фильтры и именно от этого элемента зависит то, как будет работать светодиод с синим оттенком.

Чтобы во время работы получались разнообразные цветовые оттенки, деление на частоты должно осуществляться с незначительным перекрытием. В рассматриваемой схеме выбор цвета не столь важен, потому что при желании можно воспользоваться различными светодиодами, переставлять их местоположение и экспериментировать, здесь все зависит от желания мастера. Необычная цветовая программа вкупе с колебаниями могут оказать значительное влияние на итоговый результат. Для осуществления настройки есть и такие показатели как частота или число каналов.

Исходя из данной информации, можно понять, что в цветомузыке может быть задействовано значительное количество различных оттенков, а также непосредственное программирование каждого.

Преимущества светодиодной продукции

Современный рынок электроники представляет большое разнообразие светодиодных лент, которые обладают самыми разными цветовыми эффектами. С их помощью можно создать качественное точечное освещение, есть возможность сделать цветомузыку с мигающими или размытыми эффектами.

В отличии от обычных лампочек, светодиоды характеризуются большим количеством положительных характеристик. Среди основных преимуществ светодиодных лент можно выделить:

  • широкая и разнообразная цветовая гамма;
  • передача насыщенных цветов;
  • разные варианты исполнения – линейки, модули, дискретные элементы, RGB-ленты;
  • высокая скорость срабатывания;
  • минимальный объем потребляемой энергии.

Ленты можно использовать в домашних условиях, в клубах и в кафе, можно эффектно подсвечивать витрины. В данной статье более подробно будет описан вариант светодиодной цветомузыки для обычного домашнего применения.

Основные выводы

Чтобы изготовить своими
руками стробоскоп на базе одноцветных или RGB светодиодов, необходимы следующие
инструменты и компоненты:

  1. Линейка, отвертки, плоскогубцы, наждачка.
  2. Дрель или шуруповерт, винты, держатели.
  3. Паяльник с набором принадлежностей.
  4. Корпус, светодиоды, электронные компоненты, провода, оргстекло.

Собранная схема стробоскопа на простых светодиодах может работать от батареи в девять вольт, размещаемой в его корпусе, и от сетевого блока питания номиналом от 6 до 12 вольт, выдавая разную яркость светового потока.

Предыдущая
СветодиодыХарактеристики, виды и особенности сверхярких светодиодов
Следующая
СветодиодыКак собрать и подключить светодиодную ленту с датчиком движения

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
