Как работает антипробуксовочная система автомобиля

Противобуксовочная система ASR позволяет не буксовать на бездорожье.

Рекомендуем: Из чего состоит и как работает сцепление автомобиля?

Воздействие на ведущие колёса происходит двумя способами:

  1. При движении со скоростью до 60 км/час (это «усреднённая» цифра, может отличаться на разных авто) пробуксовывающее колесо притормаживается тормозной системой. Происходит это благодаря тому, что система АСР включает в себя насос для тормозной жидкости, создающий требуемое давление. Подача жидкости на тормозные цилиндры регулируется клапанами, приводимыми в действие соленоидами.
  2. При превышении значения установленной пороговой скорости блок управления ASR воздействует уже на двигатель, подавая сигналы, благодаря которым уменьшается крутящий момент мотора. Происходит это за счёт изменения положения дроссельной заслонки, пропусков зажигания, изменения качества смеси. Кроме того, в случае, если авто с АКПП, подбирается соответствующим образом ступень трансмиссии – включается повышенная передача, благодаря чему тяговые характеристики двигателя становятся «слабее».

Значение пороговой скорости рассчитывается таким образом, чтобы избежать сильного перегрева исполнительных механизмов – торможение на высоких скоростях приводит к «сгоранию» колодок, короблению тормозных дисков, закипанию жидкости и т.д.

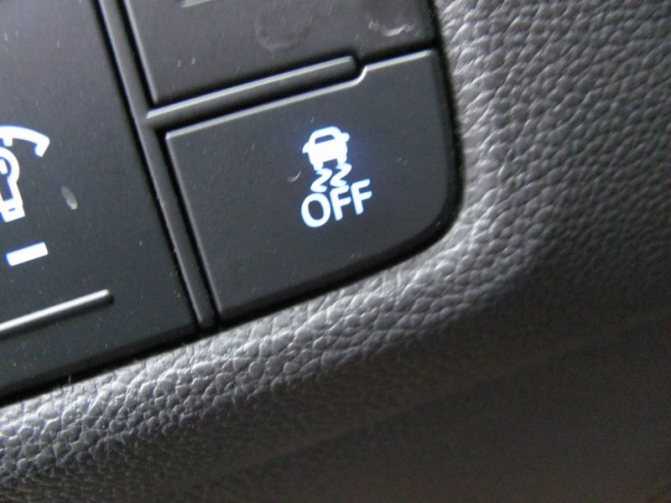

Кнопка отключения системы ASR автомобиля

При желании водитель может отключить антипробуксовочную систему – хотя бы для того, чтобы поупражняться в вождении на пустынных участках дорог – ведь любой механизм имеет свойство ломаться и навыки безопасной езды не будут лишними. На панели приборов или возле рычага КПП есть кнопка «ASR OFF» – это выключатель системы ASR. В качестве напоминания для водителя на приборном щитке загорается соответствующая лампочка при отключении системы. Как отключить антипробуксовочную систему Вашего авто, Вы можете узнать из руководства по эксплуатации – процедура включает в себя несколько шагов и может быть отличаться на разных моделях.

Например, для того, чтобы отключить ASR на VW Jetta, нужно:

  1. Включить зажигание.
  2. Включить «аварийку».
  3. Пять раз нажать на педаль «газа». Должен загореться индикатор «скользкая дорога».
  4. Запустить двигатель и отключить «аварийку».

Но при следующем запуске ASR снова автоматически включится. Более того, ASR позволяет стартовать с места, избегая пробуксовки, на скользкой дороге.

В чем разница между ESP и ASR

Обе системы используют одни и те же блоки и каналы управления, но ESP более функциональна, поскольку располагает информацией о траекторных изменениях и может на них влиять.

Эта куда более продвинутая система считывает сигналы с датчиков поворота руля, нажатия педали акселератора, угловых ускорений кузова, может предсказывать дальнейшее развитие событий в самом начале потери стабильности автомобиля и предотвращать сносы и заносы.

ASR же ограничивается только продольными ускорениями, и для неё потеря водителем контроля в повороте – уже нештатная ситуация.

В результате трекшн контроль стал лишь составной частью более сложной системы. Некоторые их функции и аппаратно-программные модули перекрываются, но весь набор у ESP значительно шире.

Поэтому упоминание о наличии в машине, оснащённой ESP, ещё и антипробуксовочной ASR обычно является не более чем маркетинговым ходом. Она там обязательно должна присутствовать по умолчанию.

Антипробуксовочная система ESP

Особого внимания заслуживает такая противобуксовочная система, как ESP. Она отвечает за курсовую устойчивость авто, предотвращая его боковое скольжение, срыв в занос и вращение. Если ABS работает при торможении, TRS и ASR при разгоне, то ESP – при поворотах и выполнении маневров. Фактически эти элементы контроля текущего поведения машины, создают если не полностью безопасные, то максимально приближенные к этому условия.

При работе ESP сравнивает заданное водителем направление движения с реальным. Весь контроль осуществляется по сигналам от датчиков десятки раз в секунду, практически автомобиль постоянно находится под контролем электроники. Если появляется расхождение между заданным и фактическим направлением перемещения, т.е. началось скольжение или занос, ESP за доли секунды принимает необходимые меры по его устранению.

Для этого противобуксовочная система снижает скорость машины и притормаживает нужные колеса, возвращая автомобиль на заданное направление движения.

Будь то TCS или любая иная антипробуксовочная система, они обеспечивают безопасность автомобиля и используются их производителями все более широко в авто самых разных классов. Такой подход, позволяет избежать критических ситуаций при управлении транспортным средством многим, в том числе и опытным, водителям.

Мне нравится2Не нравится1

Альтернативные названия

Чаще всего в разных материалах встречается именно аббревиатура ASR.

Но это далеко не единственное название для антипробуксовочной системы. Это обусловлено тем, кто каждая автокомпания стремится выделить свой продукт, а потому называет практически идентичные разработки разными именами.

В частности, можно встретить такие варианты:

  • У Мерседеса, Ауди и Фольксваген это ASR;
  • баварцы из БМВ используют понятие ASC;
  • на машинах Тойота это TRC или A-TRAC;
  • на автомобилях Опель увидите значок DSA;
  • у элитных кроссоверов Рэйндж Ровер ETC;
  • у шведских Вольво аббревиатура STC;
  • японцы из Хонда применяют понятие TCS.

Но самое главное здесь то, что от названия суть не меняется. Конструкция и принцип работы везде практически идентичный, но со своими мелкими нюансами, которые глобально на работу системы не влияют.

Это интересно: Как часто нужно менять ремень грм

Можно ли отключить?

Система смазки двигателя: назначение, устройство, устранение неполадок Некоторые староверы, да и любители «валить боком» и стартовать, зачастую выключают эти системы (опять же не забываем про первые выпуски X-RAY, там отключение было просто необходимо).

Там можно ли отключить антипробуксовочную систему или нет? И как это сделать?

В современных иномарках это проще простого. Есть специальная клавиша, нажимаем, на приборной панели загорается значок «OFF» (рядом с машинкой, которая буксует). Можете ехать без нее.

НО бывают авто, на которых никаких кнопок нет, а вот отключить нужно (опять же X-RAY). Тогда можно применить колхозный метод (который, кстати еще и не всегда срабатывает, а иногда можно получить CHECK ENGINE). Обычно ищут предохранитель и просто вытаскивают его из цепи. НО ТАК Я ВАМ НЕ РЕКОМЕНДУ ДЕЛАТЬ! Зачастую с АНТИБУКСОМ, отрубается и ESP, иногда может и ABS. Так что авто становится вообще аналоговым, если так можно выразится.

Сейчас полезное видео смотрим.

НА этом я заканчиваю свой материал, думаю он вам был полезен. Искренне ваш, АВТОБЛОГГЕР.

Похожие новости

  • Преобразователь ржавчины состав. Можно ли сделать своими руками?
  • Тормозная жидкость состав. Основные свойства, нужная информация
  • Неравномерный износ колодок. Разберем передние и задние – основн…

ESP – принцип работы и главные особенности

Данный блок технологий объединяет сразу несколько модулей. Это ASR, ABS и ряд отдельных датчиков для считывания и контроля ситуации по угловой динамике авто. Этот комплект оборудования один из самых распространенных на немецких автомобилях, часто устанавливают модули на Mercedes-Benz, автомобили VAG. Его основная задача – контроль курсовой устойчивости, а не обеспечение поездки по плохой дороге.

Вот лишь некоторые главные особенности ESP:

эта антипробуксовочная система автомобиля призвана следить за безопасными поворотами авто;
даже на плавном повороте на сколькой дороге возможны заносы, что предотвращает данная технология;
распределение крутящего момента особенно важно для полноприводных авто, где возможности системы гораздо больше;
модуль ESP сотрудничает с ASR – системой подтормаживания при срыве колеса в пробуксовку;
на большой скорости электронные датчики также работают, сбрасывая обороты двигателя и снимая авто с заноса.

С блоком ESP сотрудничает и ABS, что позволяет предотвратить занос при резком торможении на скользкой дороге. Датчики системы ESP обрабатывают множество важных данных. Это крен, занос, диагональное движение, срыв в пробуксовку, неуверенное торможение и прочие данные.

Компьютер очень сложный, и для его нормальной работы нужно высокое качество железа и софта. Так что в китайских авто ESP дает серьезные проблемы из-за низкого качества реализации.

Антипробуксовочная система TCS

Как уже было сказано выше, система регулировки проскальзывания сокращается по-разному: TCS, DTC, ESP, TRC. Каждая из них монтируется на определенные автомобили конкретного изготовителя и является по максимуму «подогнанной» для наиболее эффективного функционирования с той либо другой конфигурацией транспортного средства.

Разберем каждую аббревиатуру отдельно:

  • ASR монтируется только на Mercedes, Audi, Volkswagen.
  • ASC устанавливается только на BMW.
  • DSA применяется на автомобилях Opel.
  • TCS используется исключительно на Honda.
  • TRC была специально разработана для TOYOTA.

Зачем нужна антипробуксовочная система

Как можно понять из названия данной системы, она служит для снижения вероятности пробуксовки автомобиля. Многие водители не знают, но антипробуксовочная система включена в их автомобиле по умолчанию, и ее можно отключить из настроек через бортовой компьютер.

Принцип действия антипробуксовочной системы довольно простой. Если электронный блок управления автомобиля получает информацию о том, что машина имеет плохое сцепление с дорогой на одном из приводящих колес, то это колесо начинает крутиться медленнее, тормозя при помощи колодок, а крутящий момент усиливается на втором колесе, которое имеет более хорошее сцепление с дорогой. Это позволяет автомобилю выбраться из снега, грязи и других сложных дорожных условий.

Обратите внимание: Выше рассмотрен принцип работы антипробуксовочной системы для переднеприводного автомобиля. Но такие системы устанавливаются и на автомобили с полным приводом, и их работа ведется похожим образом, но с учетом особенностей полного привода. Но антипробуксовочная система нужна не только, когда автомобиль застрял в плохих дорожных условиях

Ее работа ведется непрерывно все время, пока водитель управляет автомобилем. Считывая информацию с колес, ЭБУ контролирует оптимальное распределение момента между ними, чтобы автомобиль не пробуксовывал и не возникало других аварийно опасных ситуаций

Но антипробуксовочная система нужна не только, когда автомобиль застрял в плохих дорожных условиях. Ее работа ведется непрерывно все время, пока водитель управляет автомобилем. Считывая информацию с колес, ЭБУ контролирует оптимальное распределение момента между ними, чтобы автомобиль не пробуксовывал и не возникало других аварийно опасных ситуаций.

Примеры, когда еще работает антипробуксовочная система:

  • Попадание одного колеса на заснеженную дорогу. Часто бывает, что дорожное полотно почищено не идеально. В такой ситуации водитель рискует угодить одним из ведущих колес на снежную часть дороги, а другое будет двигаться по чистому асфальту. Поскольку у одного из колес возникнет вероятность проскальзывания, это может привести к тому, что при резком движении руля автомобиль уйдет в занос, и водитель потеряет управление. Чтобы этого не произошло, антипробуксовочная система, работая в связке с системой стабилизации курсовой устойчивости, перераспределяет момент, притормаживая проскальзывающее колесо;
  • Прохождение поворотов. Еще одна типичная ситуация — вход в поворот на заснеженной дороге. Даже при низкой скорости автомобиль может уйти в занос. Антипробуксовочная система и система курсовой устойчивости постараются это предотвратить, распределяя моменты между колесами;
  • Пробуксовка при резком старте. Если на светофоре вы нажмете педаль акселератора в пол, то без антипробуксовочной системы, автомобиль может “шлифануть” и развернуть, особенно на скользкой дороге. Антипробуксовочная система это предотвратит. Даже если пробуксовка возникнет, автомобиль не понесет в сторону.

Еще один немаловажный момент, который стоит отметить, это снижение нагрузки на автоматическую коробку передач при использовании антипробуксовочной системы. Как известно, при пробуксовке масло в АКПП разогревается, что может вести к его перегреву и потере свойств, что впоследствие негативно скажется на элементах трансмиссии. Кроме того, антипробуксовочная система “притупливает” автомобиль на резких стартах, тем самым снижая нагрузку на гидротрансформатор.

Простейший способ торможения автомобиля

Многие водители считают, что чтобы быстро остановить автомобиль, необходимо нажать и удерживать педаль тормоза (тормоз в пол). Безусловно, такой способ заставит автомобиль остановиться, но такое торможение не будет эффективным.

При торможении в пол происходит блокировка колес, т.е. колеса автомобиля перестают вращаться. На первый взгляд кажется, что с заблокированными колесами автомобиль остановится быстрее. Но это только на первый взгляд. Вспомним небольшой элемент школьного курса физики: «Сила трения покоя всегда больше, чем сила трения скольжения». Т.е. если колеса автомобиля катятся (незаблокированы), то автомобиль затормозит быстрее, чем в случае с заблокированными колесами. Это обусловлено тем, что в первом случае пятно контакта колес автомобиля находится в неподвижном состоянии относительно дорожного полотна, т.е. действует сила трения покоя. Во втором же случае, когда колеса автомобиля заблокированы, на него действует сила терния скольжения.

Существует также второй недостаток простейшего способа торможения — автомобиль с заблокированными колесами полностью теряет управляемость. Т.е. если в повороте заблокировать колеса, то автомобиль продолжит свое движение по инерции прямо, а не в сторону повернутых колес.

Очевидно, что простейший способ торможения несовершенен, а иногда и опасен. Поэтому для помощи водителю при торможении были разработаны специальные антиблокировочные системы тормозов (АБС).

Антипробуксовочная система, принцип действия

Принцип действия антипробуксовочной системы довольно прост: посредством взаимодействия с системой управления двигателем, система регулировки проскальзывания не позволяет передним колесам пробуксовывать при любой скорости автомобиля.

  • Система контролирует крутящий момент, передаваемый на колеса.
  • Осуществляет контроль над тормозной системой передних колес.
  • Блокирует дифференциал, если такой имеется.

Сведения о скорости транспортного средства поступают на главный компьютер. Датчики являются «ответственными» за своевременное поступление информации. Именно они, наблюдая за частотой вращения колес, и определяют динамику разгона. При обнаружении хотя бы малейшей пробуксовки даже одного колеса, система снижает количество оборотов мотора.

Также с помощью электромагнитных клапанов, повысив в тормозной системе давление, она способна приостановить то либо другое колесо. Скорость самого транспортного средства при этом не изменяется. Способ устранения проскальзывания определяется автоматическим образом и зависит от скорости перемещения автомобиля. Если она менее 80 км/ч, то используется второй метод. Если же более – то первый. Не исключено также и комбинирование, когда применяются сразу два способа.

Кроме датчика динамики движения, антипробуксовочная система применяет и некоторые иные устройства. Как правило те же, что необходимы для работы функции экстренной остановки и антиблокировочной тормозной системы.

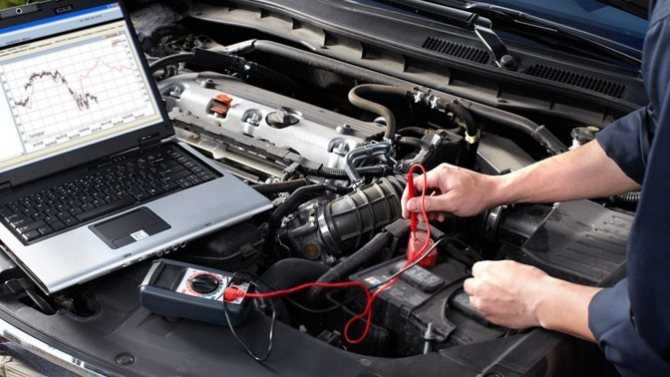

Возможные неисправности

Если периодическое свечение индикатора во время разгона или изменения режима движения указывает на нормальную работу антипробуксовочной системы, то его постоянное мигание говорит о возникновении поломок и неисправностей. В таком случае система автоматически отключается. Первое, что следует сделать в подобной ситуации – перейти на крайне осторожный стиль вождения и обратиться к квалифицированному специалисту, который проведет диагностику электроники и механизмов. К самым распространенным поломкам противобуксовочной системы относятся:

  1. Сбои в программном коде электронного блока.
  2. Механический износ насоса и/или клапанов.
  3. Разгерметизация трубопроводов и магистралей вследствие ударов, вибраций, разрушения уплотнителей.
  4. Поломки датчиков или потеря связи с ними.
  5. Нарушения в работе управляемых систем – механизмов торможения и регулировки крутящего момента.

Зачастую поломка не ограничивается антипробуксовочной системой, а отражается на АБС и другой связанной с ней электронике. Пути устранения поломок напрямую зависят от их источника – если дело в ПО, к бортовым сетям подключаются специальные программаторы, а если неисправны механические элементы, выполняется их ремонт или замена.

Противобуксовочная система – удобное и полезное средство обеспечения безопасности движения, способное положительно влиять на техническое состояние и эксплуатационные характеристики транспортного средства, снижающее утомляемость водителя. Все это становится возможным благодаря применению инновационных конструкторских решений, оригинальному и надежному устройству системы, ее высокой долговечности и ремонтопригодности.

Нет ничего идеального

Может создаться впечатление, что антиблокировочная система идеальна и безукоризненна. На самом деле это не так, и у неё есть свои недостатки, о которых нужно знать.

Так, к примеру, АБС может оказать медвежью услугу при торможении на снежной, песчаной, грунтовой дороге или на льду. Дело в том, что в этих случаях идеальным с точки зрения длины тормозного пути будет заблокированное колесо, особенно если оно обуто в шипованную резину.

Но зато во всей красе ABS себя демонстрирует на мокром, сухом и ровном покрытии – тут равных ей нет.

На этом, уважаемые читатели и подписчики, наш краткий рассказ об антиблокировочной системе можно завершить.

В заключение хотелось бы сказать, что какой бы совершенной ни была электроника автомобиля, водителем всегда остаётся человек. Поэтому расслабляться за рулём, уповая на всесильные современные технологии, всё же не стоит.

Бдительность и внимание на дороге – это то что в первую очередь убережёт Вас и Ваших близких от неприятных ситуаций. До новых встреч, друзья!

До новых встреч, друзья!

Подписывайтесь на новый материал и поделитесь полученными знаниями, ведь это наша безопасность и безопасность наших близких.

ESP – принцип работы и главные особенности

Данный блок технологий объединяет сразу несколько модулей. Это ASR, ABS и ряд отдельных датчиков для считывания и контроля ситуации по угловой динамике авто. Этот комплект оборудования один из самых распространенных на немецких автомобилях, часто устанавливают модули на Mercedes-Benz, автомобили VAG. Его основная задача – контроль курсовой устойчивости, а не обеспечение поездки по плохой дороге.

Вот лишь некоторые главные особенности ESP:

эта антипробуксовочная система автомобиля призвана следить за безопасными поворотами авто; даже на плавном повороте на сколькой дороге возможны заносы, что предотвращает данная технология; распределение крутящего момента особенно важно для полноприводных авто, где возможности системы гораздо больше; модуль ESP сотрудничает с ASR – системой подтормаживания при срыве колеса в пробуксовку; на большой скорости электронные датчики также работают, сбрасывая обороты двигателя и снимая авто с заноса. С блоком ESP сотрудничает и ABS, что позволяет предотвратить занос при резком торможении на скользкой дороге

Датчики системы ESP обрабатывают множество важных данных. Это крен, занос, диагональное движение, срыв в пробуксовку, неуверенное торможение и прочие данные. Компьютер очень сложный, и для его нормальной работы нужно высокое качество железа и софта. Так что в китайских авто ESP дает серьезные проблемы из-за низкого качества реализации

С блоком ESP сотрудничает и ABS, что позволяет предотвратить занос при резком торможении на скользкой дороге. Датчики системы ESP обрабатывают множество важных данных. Это крен, занос, диагональное движение, срыв в пробуксовку, неуверенное торможение и прочие данные. Компьютер очень сложный, и для его нормальной работы нужно высокое качество железа и софта. Так что в китайских авто ESP дает серьезные проблемы из-за низкого качества реализации.

TCS – что это за оборудование в автомобиле?

Противобуксовочное оборудование под названием TCS имеет полное имя Traction Control System. Именно с таким названием устройство устанавливается на автомобили Honda, где его считают уникальным комплектом. Но на самом деле работа TCS мало чем отличается от множества других систем. Основана система на нескольких датчиках угловой скорости, контроля оборотов колеса, сцепления с поверхностью дороги.

Единственным отличием от аналогичных систем у других производителей можно назвать то, что Traction Control System – условно самостоятельная система, которая не нуждается в сотрудничестве с другим оборудованием в комплексе активной безопасности автомобиля. Использует устройство собственный компрессор с тормозной жидкостью, физически притормаживая колесо, которое вышло из-под водительского контроля. Также есть возможность уменьшать крутящий момент двигателя и использовать эти два метода одновременно.

TRC – особенности и преимущества комплекса

Название TRC расшифровывается как Traction Control, и это оборудование устанавливается на автомобилях Toyota. Такой комплекс также работает в сотрудничестве с другими датчиками систем активной безопасности вашего авто. Тойота позаботилась о том, чтобы TRC не мешал водителю выполнять некоторые виражи, так что комплекс не слишком назойлив и не включается в том случае, если машина отправляется в контролируемый занос.

Впрочем, и у этого комплекса есть недостатки. Если на большой скорости водитель нажмет резко на педаль акселератора, может произойти конфуз при пробуксовке колеса, и машина вместо запланированного ускорения клюнет носом из-за резкого уменьшения крутящего момента двигателя. Тяговая сила упадет, водитель может попасть в неприятную ситуацию. Такие недостатки происходят крайне редко.

DTC – разработки баварской компании

Баварцы из BMW тоже не хотят пользоваться теми же технологиями, что и множество других фирм. Они придумали систему DTC – Dynamic Traction Control. Она также работает по знакомому принципу контроля передачи крутящего момента на колеса и обязательно отключается. Баварские конструкторы предусмотрели, что на их автомобилях люди будут ездить в самых разных условиях, поэтому на всех моделях установлена кнопка DTC, которая принудительно включает и отключает систему.

Работают наборы датчиков и мозги DTC хорошо, и это одна из самых эффективных систем антипробуксовки, которую можно найти на современных автомобилях. Машина разумно использует контроль передачи момента и тормозные усилия, помогая водителю выйти из сложных ситуаций с минимальным дискомфортом. Работает оборудование отлично как на высокой, так и на малой скорости.

Недостатки АБС

Главным недостатком АБС является то, что ее эффективность напрямую зависит от состояния дороги.

Если дорожное полотно представляет собой неровную, бугристую поверхность, то у машины тормозной путь будет длиннее обычного. Причина этого заключается в том, что во время торможения колесо периодически теряет сцепление с дорогой (подпрыгивает) и перестает крутиться. Такую остановку колеса АБС расценивает как блокировку, и прекращает торможение. Но при восстановлении контакта с дорогой заданная программа торможения уже не соответствует оптимальной, системе приходится вновь перестраиваться, а на это тратится время, из-за чего увеличивается тормозной путь. Уменьшить такой эффект можно, снизив скорость движения машины.

Если покрытие дороги не однородное, с чередующимися участками, например: снег сменяется льдом, лед – асфальтом, потом снова лед и т. д. В такой обстановке, попадая на скользкий участок, АБС, оценив покрытие, подстраивает под него процесс торможения, при переходе на асфальт «антиблоку» снова приходится перестраиваться, так как выбранное усилие торможения для скользкой поверхности на асфальте становится не эффективным, это приводит к увеличению длины тормозного пути.

С рыхлым грунтом АБС тоже не «дружит», в этом случае обычная тормозная система работает гораздо лучше, так как заблокированное колесо при торможении зарывается в грунт, образуя на своем пути горку, препятствующую дальнейшему ходу, и ускоряющую остановку автомобиля.

На низкой скорости «антиблок» вообще отключается. Поэтому при движении на скользкой дороге, идущей под уклон, нужно быть готовым к такому неприятному моменту, и держать в исправном состоянии «ручной тормоз», которым можно воспользоваться в случае необходимости.

В заключение хочется отметить, что АБС, безусловно, хорошее дополнение к тормозной системе, позволяющее не потерять контроль над машиной при торможении. Однако всегда нужно помнить, что эта система не всесильна, и в некоторых ситуациях может оказать медвежью услугу.

Немного теории

Первые антипробуксовочные системы появились ещё в девяностых годах прошлого века, причём различные автопроизводители называли такие системы по-разному, поэтому многочисленные аббревиатуры лишь вводят водителей в заблуждение. Принцип работы таких систем прост, специальные датчики считывают показатели вращения колес и сравнивают их с текущей скоростью. Если отмечаются различия в этих показателях, система определяет пробуксовку колес, подтормаживая отдельные оси или перекрывая моментально подачу топлива в двигатель.

Основное назначение такой системы — это безопасность автомобиля, в особенности при управлении авто зимой на скользкой поверхности. Причём сегодня на мощных автомобилях такие пробуксовки могут происходить не только при старте машины, но и даже в движении, когда переключается скорость и на ведущей оси моментально появляется большой крутящий момент, который без такой системы антипробуксовки может сорвать машину в занос.

Также наличие такой антипробуксовочной системы позволяет несколько упростить управление автомобилем на дороге в зимнее время года, когда одним неаккуратным движением ноги на педали газа можно глубоко увязнуть в раскатанном снеге, а в последующем вытянуть машину можно исключительно, обратившись за помощью и воспользовавшись мощной лебёдкой. Однако при наличии антипробуксовочной системы колёса просто не смогут зарываться в топкий грунт или снег. Поэтому водитель может чувствовать себя уверенно даже в сложных условиях, например, после сильных снегопадов или на скользкой дороге.

Антипробуксовочная система

Антипробуксовочная система (другое наименование – противобуксовочная система) предназначена для предотвращения пробуксовки ведущих колёс.

В зависимости от производителя антипробуксовочная система имеет следующие торговые названия:

  • ASR (Automatic Slip Regulation, Acceleration Slip Regulation) на автомобилях Mercedes, Volkswagen, Audi и др.;
  • ASC (Anti-Slip Control) на автомобилях BMW;
  • A-TRAC (Active Traction Control) на автомобилях Toyota;
  • DSA (Dynamic Safety) на автомобилях Opel;
  • DTC (Dynamic Traction Control) на автомобилях BMW;
  • ETC (Electronic Traction Control) на автомобилях Range Rover;
  • ETS ( Electronic Traction System) на автомобилях Mercedes;
  • STC (System Traction Control) на автомобилях Volvo;
  • TCS (Traction Control System) на автомобилях Honda;
  • TRC (Traking Control) на автомобилях

Несмотря на многообразие названий, конструкция и принцип работы данных противобуксовочных систем во многом похожи, поэтому рассмотрены на примере одной из самых распространенных систем – системы ASR.

Антипробуксовочная система построена на конструктивной основе антиблокировочной системы тормозов. В системе ASR реализованы две функции: электронная блокировка дифференциала и управление крутящим моментом двигателя.

Схема антипробуксовочной системы ASR

Для реализации противобуксовочных функций в системе используется насос обратной подачи и дополнительные электромагнитные клапаны (переключающий и клапан высокого давления) на каждое из ведущих колес в гидравлическом блоке ABS.

Управление системой ASR осуществляется за счет соответствующего программного обеспечения, включенного в блок управления ABS. В своей работе блок управления ABS/ASR взаимодействует с блоком управления системы управления двигателем.

Принцип работы антипробуксовочной системы

Система ASR предупреждает пробуксовку колес во всём диапазоне скоростей автомобиля:

  1. при низких скоростях движения (от 0 до 80 км/ч) система обеспечивает передачу крутящего момента за счёт подтормаживания ведущих колёс;
  2. при скорости выше 80 км/ч усилия регулируются за счёт уменьшения передаваемого от двигателя крутящего момента.

На основании сигналов датчиков частоты вращения колес блок управления ABS/ASR определяет следующие характеристики:

  • угловое ускорение ведущих колёс;
  • скорость движения автомобиля (на основании угловой скорости неведущих колёс);
  • характер движения автомобиля – прямолинейное или криволинейное (на основании сравнения угловых скоростей неведущих колёс);
  • величину проскальзывания ведущих колёс (на основании разницы угловых скоростей ведущих и неведущих колёс).

В зависимости от текущего значения эксплуатационных характеристик производится управление тормозным давлением или управление крутящим моментом двигателя.

Управление тормозным давлением осуществляется циклически. Рабочий цикл имеет три фазы – увеличение давления, удержание давления и сброс давления. Увеличение давления тормозной жидкости в контуре обеспечивает торможение ведущего колеса.

Оно производится за счет включения насоса обратной подачи, закрытия переключающего клапана и открытия клапана высокого давления.

Удержание давления достигается за счет отключения насоса обратной подачи. Сброс давления производится по окончании пробуксовки при открытых впускном и переключающем клапанах. При необходимости цикл работы повторяется.

Данная информация передается в блок управления системы управления двигателем и реализуется с помощью различных действий:

  • изменения положения дроссельной заслонки;
  • пропуска впрыскиваний топлива в системе впрыска;
  • пропуска импульсов зажигания или изменения угла опережения зажигания в системе зажигания;
  • отмены переключения передачи в автомобилях с автоматической коробкой передач.

При срабатывании противобуксовочной системы загорается контрольная лампа на панели прибор
