Карбюратор пирбург 2е

Термопривод дроссельной заслонки

В настройку карбюратора Pierburg 2E входит проверка и регулировка термопривода воздушной заслонки. Основной деталью этого узла является церезиновая камера, находящаяся внутри приспособления. Основная причина ее поломки – недостаточный ход штока.

Проверяется привод путем измерения движения штока на снятом термоприводе. При температуре воды 100 градусов, ход должен составлять не менее 8,5 мм. При меньшем показателе деталь подлежит замене.

Регулировка узла требуется, если после деактивации зажигания, мотор останавливается с опозданием. Для корректировки ослабляют ближний винт, находящийся внизу и справа привода, смещают упорную пластину по отношению к тяге, после чего снова затягивают винт.

Регулировка

Отрегулировать в данном карбюраторе можно холостой ход. Делать это следует на хорошо прогретом двигателе. Если начать настраивать на холодном, то затем, после прогрева, могут появиться провалы. Регулировать холостой ход нужно при отключенной трубке вентиляции кратера.

Настройка осуществляется следующим образом. Винтом количества выставляют такие обороты, при которых двигатель работает максимально стабильно. Затем винтом качества добиваются роста оборотов. Когда обороты будут максимальными и перестанут расти, нужно перестать вращать винт. Затем винтом количества снижают количество оборотов до стандартных на ХХ. В некоторых случаях профессионалы дают советы по ремонту и регулировке. Так, в целях экономии смесь можно немного обеднить, закрутить винт качества до тех пор, пока мотор будет работать стабильно.

После регулировки необходимо немного проехать на автомобиле и, если он ведет себя неудовлетворительно, стоит настраивать далее. В отличие от «Солексов», эти модели более капризные, и отрегулировать их с первого раза, как показывает практика, не получается. Кроме того, залогом успешной работы агрегата является правильное подключение карбюратора «Пирбург 2Е» к вакуумным трубкам и шлангам ОЖ.

Настройка карбюратора «Pierburg 2Е»

Условия эксплуатации карбюраторов этой модели, как и большинства других аналогичных устройств, не предъявляют особых требований по уходу за ним. Единственный вид работ, который нужно выполнять с определённой периодичностью, указанной в руководстве пользователя, – промывать карбюратор и продувать жиклёры сжатым воздухом.

Внешне Pierburg 2Е выглядит достаточно устрашающе, но отрегулировать карбюратор любой модификации и не так уж сложно, хотя это заведомо сложней, чем в случае с карбюраторами, устанавливаемыми на отечественные автомобили.

Единственное требование – работать максимально аккуратно, чтобы не повредить резьбу и не допустить попадание в отверстия мусора.

Больше всего сложностей возникает из-за системы холостого хода – здесь она имеет прямую связь с термоприводом заслонок, позволяющих автоматически изменять обороты ХХ мотора, реагируя на температуру антифриза.

При нормальной работоспособности «Pierburg 2Е» регулировка ХХ осуществляется очень просто, подкручиванием винта количества и качества смеси. Но если карбюратор барахлит, обороты «гуляют», то заставить его вернуться в номинальный режим работы могут такие меры, как проточка стыков или полирование диффузоров, но это достаточно ответственные операции, которые выполнять самостоятельно не рекомендуется.

Можно попробовать заменить жиклёры, однако имеющиеся в продаже ремкомплекты укомплектованы слабо, и из-за редкости немецких карбюраторов найти жиклёры недостающих диаметров – задача архисложная.

При выполнении регулировки карбюратора «Pierburg 2Е» особенно щепетильно нужно отнестись к настройке ускорительного насоса, оказывающего значительное влияние на работу двигателя в разных режимах

Нужно стараться отрегулировать его таким образом, чтобы обеспечить максимально долгое распыление топлива, что позволит намного резче раскручивать обороты, а это важно для карбюраторных моторов

Опытные автовладельца утверждают, что некоторые жиклёры Pierburg 2Е совместимы с отечественной классикой. Так, в первой камере размер жиклёра – 110, во второй – 127. В ремкомплектах для классики выбор жиклёров обширен – от 107 до 130 мм, так что подобрать дефицитный жиклёр всё-таки можно.

Хотя «Pierburg» считается очень надёжным устройством, со временем и у него могут возникнуть проблемы. Рассмотрим чаще других встречающиеся неполадки.

Плавающие обороты ХХ на непрогретом двигателе

Когда после холодного пуска обороты не превышают 1500, и впоследствии уменьшаются до 900, при этом выхлоп чёрного цвета – скорее всего, причина заключается в неисправности пневмопривода ВЗ. Обычно рвётся резиновая мембрана или нарушается регулировка привода. Привод регулируют заново или меняют на новый. Стоимость стартует от 1000 рублей и зависит от его состояния.

Сброс высоких оборотов при прогреве не происходит

Причина, как и в предыдущем случае, может заключаться в неправильной работе пневмопривода ВЗ. Проблема решается заменой неисправной детали.

Как регулировать «Pierburg»

Единственная доступная регулировка – холостого хода. Выполнять процедуру следует на горячем моторе. Если проигнорировать эту рекомендацию, впоследствии на холостом ходу на прогретом силовом агрегате будут возникать провалы.

Осуществлять регулировку холостого хода на двухкамерном карбюраторе «Pierburg 2Е» нужно при отсоединённом патрубке вентиляции кратера.

Последовательность действий следующая:

  • добиваются стабильной работы мотора, регулируя обороты винтом количества;
  • винтом качества увеличиваем обороты до максимального значения;
  • когда они перестанут увеличиваться, прекращаем вращать винт качества;
  • теперь снова переходим к винту количества и добиваемся падения оборотов до номинальных для режима холостого хода.

Некоторые эксперты рекомендуют подкручивать винт качества, пока двигатель будет работать без перебоев – это делается для обеднения смеси с целью экономии горючего.

После выполнения регулировки сделайте тестовый заезд, и если работа мотора вас по-прежнему не удовлетворит, можно попытаться выполнить настройку повторно. По сравнению с карбюраторами «Солекс» Pierburg 2Е считаются более капризными в настройке, и обычно даже у профессионалов не всегда получается выполнить регулировку с первого раза.

При выполнении любых работ с этим карбюратором важно не перепутать порядок подключения шлангов с тосолом и вакуумных трубок.

Как видим, регулировка немецкого двухкамерного карбюратора несложна, поскольку касается только работы мотора на холостом ходу. Все остальные проблемы самостоятельно решить вряд ли удастся, учитывая редкость этих устройств.

Возможные неполадки карбюратора Пирбурга 2Е

В машине, которая работает без нареканий на протяжении долгого временного периода, зачастую можно увидеть маленькие недочеты в работе карбюратора.

Проблема с экономайзером карбюраторов может появиться в любой из существующих моделей двигателя. Часто можно встретить проблему с деструкцией мембраны. Из-за разрушения начинается стекание топлива во впускной коллектор, а из выхлопной трубки выходит дым чёрного цвета, двигателем начинает работать с периодическими сбоями, а на свечах происходит образование нагара.

Необходима установка пружин экономайзера согласно маркировке. Всего есть 6 видов пружин, которые имеют различные характеристики жесткости и длинны.

На машине с большим пробегом можно увидеть такую неисправность, как деформирование распылителя.

Есть возможность самостоятельного решения этой проблемы с помощью выполнения следующей последовательности действий:

  1. Снятие распылителя.
  2. Обжимание деформированного участка с помощью тисков, до получения полностью ровной окружности.
  3. Проверка посадки распылителя в верху карбюратора (он должен быть закреплен надежным и плотным образом).

Однако важно не перестараться с креплением, поскольку в этом случае имеет место быть повреждение защитной прокладки. Частой неполадкой также является загрязнение воздушного жиклера

Решить эту проблему не сложно, необходимо всего лишь промыть жиклера специальной жидкостью для промывки

Частой неполадкой также является загрязнение воздушного жиклера. Решить эту проблему не сложно, необходимо всего лишь промыть жиклера специальной жидкостью для промывки.

Поломка игольчатого клапана или поплавка может быть замечена на карбюраторах любой модели. Чтобы ее решить, необходимо заменить эти элементы

Важно заострить внимание на том, чтобы новые детали соответствовали маркировке карбюратора. В процессе замены нужно следить за уровнем поплавка, регулировка которого в последующем невозможна

Верно настроенный и поставленный в соответствии со всем перечнем правил установки карбюратор марки Пирбург любой модели даст возможность своему хозяину не задумываться о возможном приобретении других моделей на протяжении всего долгого срока эксплуатации устройства. Всё это представляется возможным благодаря невысокой стоимости, но стабильным хорошим показателям Пирбурга в процессе работы. На этой модели карбюратора можно ездить 3 года и более, даже не думая о неполадках и проблемах с устройством.

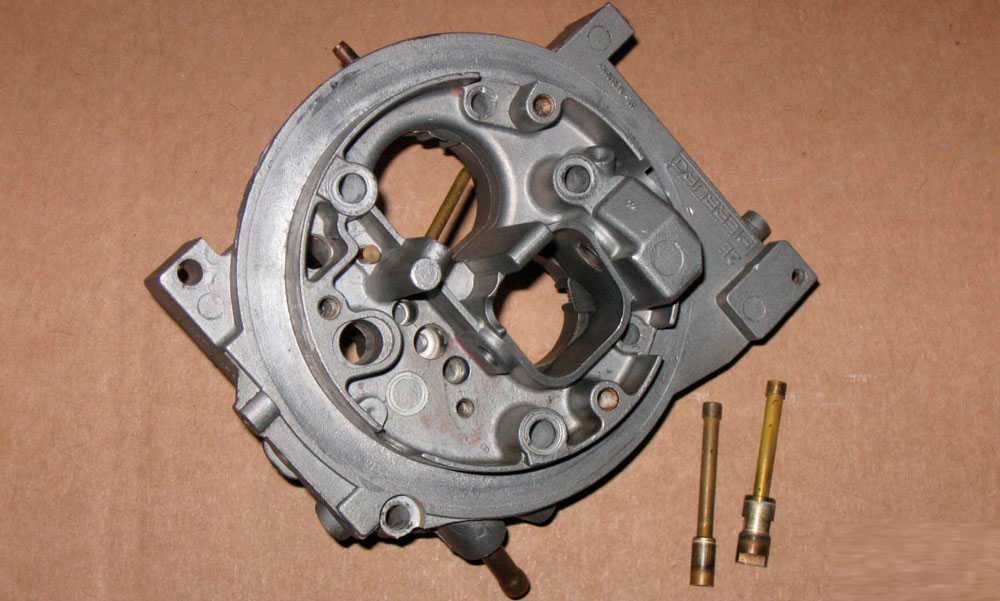

Ремонт карбюратора Pierburg 2E

После длительного срока эксплуатации рассматриваемый агрегат может получить определенные неисправности. Чаще всего, это нарушение работы экономайзера. Основной проблемой этого элемента является разрушение мембраны. Неисправность выражается в появлении черного дыма из выхлопной трубы, стекании горючего во впускной коллектор, прерывистой работе мотора, образованием нагара на свечах зажигания. Пружины экономайзера должны устанавливаться по маркерам, которых существует 6 видов, отличаются они длиной и жесткостью.

После значительного пробега может случиться деформация распылителя. Эту неисправность можно устранить самому:

  • Демонтировать распылитель.
  • Зажать деформированную часть до момента, пока не получится ровная окружность.
  • Проконтролировать посадку элемента верху карбюратора, распылитель должен сидеть плотно и надежно.

Главное, не применяйте чрезмерных усилий при фиксации распылителя, поскольку можно повредить предохранительную прокладку, что приведет вновь к деформации элемента.

Регулировка карбюратора Pierburg/ Solex 1В3 Volkswagen Golf II

Общие сведенияДетали карбюратора 1В3

1 – обогревающий элемент;
2 – корпус карбюратора;
3 – уплотнительное кольцо;
4 – регулировочный винт качества (состава) смеси;
5 – электромагнитный клапан;
6 – экономайзер мощностных режимов;
7 – регулировочный винт количества смеси;
8 – ускорительный насос;
9 – седло клапана;
10 – пружина;
11 – манжета поршня;
12 – поршень ускорительного насоса;
13 – направляющая поршня;
14 – прокладка;
15 – ось поплавка;
16 – поплавок;
17 – главный топливный жиклер;
18 – крышка карбюратора;
19 – топливный жиклер эконостата;
20 – топливный жиклер холостого хода;
21 – пневмопривод воздушной заслонки;
22 – игольчатый клапан;
23 – автоматическое пусковое устройство;
24 – прокладка;
25 – крышка;
26 – распылитель ускорительного насоса;
27 – пружина;
28 – шариковый клапан распылителя;
А – пусковой зазор воздушной заслонки

Проверка уровня топлива в поплавковой камере Положение поплавка не регулируется. При обнаружении неисправности проверить герметичность поплавка и состояние игольчатого клапана. Неисправные детали заменить.Регулировка частоты вращения пуска двигателя

1 – ограничительный винт дроссельной заслонки;
2 – рычаг дроссельной заслонки
Порядок выполнения
1. Запустить и прогреть двигатель.
2. Подсоединить к двигателю контрольный тахометр.
3. Заглушить двигатель.
4. Повернуть рычаг 2 так, чтобы дроссельная заслонка была полностью открыта.
5. Запустить двигатель, не нажимая на педаль акселератора.
6. Проверить частоту вращения двигателя, которая должна быть в пределах 2000±100 мин-1.
7. Если это необходимо, отрегулировать частоту вращения, поворачивая винт 1.

Регулировка приоткрывания дроссельной заслонки

1 – упорный винт дроссельной заслонки;
2 – рычаг ограничения поворота дроссельной заслонки

Положение дроссельной заслонки отрегулировано на заводе-изготовителе, и в процессе эксплуатации регулировка не требуется. Однако если регулировка была нарушена, ее можно восстановить следующим образом:

Порядок выполнения
1. Снять заглушку с винта 1.
2. Повернуть рычаг 2 (см. рис. Регулировка частоты вращения пуска двигателя) дроссельной заслонки так, чтобы он не касался ограничительного винта 1.
3. Вывернуть винт 1, чтобы он не касался рычага 2.
4. Завернуть винт 1 до момента касания с рычагом 2.
5. Завернуть винт 1 дальше на четверть оборота (90°).
6. Установить новую заглушку на винт 1.

Регулировка ускорительного насоса

1 – кулачок привода ускорительного насоса;
2 – стопорный винт
Порядок выполнения
1. Снять карбюратор.
2. Снять крышку карбюратора, заполнить поплавковую камеру топливом и установить крышку карбюратора.
3. Поставить под карбюратор мерную мензурку с воронкой.
4. Отвести рычаг 2 (см. рис. Регулировка частоты вращения пуска двигателя) от винта 1.
5. Медленно повернуть дроссельную заслонку от упора до упора 10 раз, затрачивая на каждый ход примерно 3 с, приводя этим в действие ускорительный насос.
6. Измерить количество топлива в мензурке и разделить на 10. Получится количество топлива, которое подает ускорительный насос за один цикл. Это значение должно быть 1,0±0,15 см3.
7. При необходимости следует отрегулировать производительность ускорительного насоса, поворачивая кулачок 1, предварительно ослабив винт 2. Поворот кулачка в сторону «+» увеличивает производительность ускорительного насоса, в сторону «-» – уменьшает. После регулировки затянуть винт 2 и законтрить краской.

Регулировка частоты вращения холостого хода

Порядок выполнения
1. Отключить все потребители энергии (магнитолу, фары и т. д.).
2. Отсоединить от воздушного фильтра шланг вентиляции картера и заглушить его.
3. Подсоединить контрольный тахометр и газоанализатор.
4. Регулировочным винтом количества смеси (указан стрелкой) установить частоту вращения коленвала двигателя в пределах 800±50 мин-1.
5. Регулировочным винтом качества (состава) смеси (указан стрелкой) установить уровень содержания окиси углерода (СО) в отработавших газах не более 2±5%.
6. Проверить и при необходимости восстановить частоту вращения холостого хода. Проверить и при необходимости восстановить содержание СО в отработавших газах.

Видео про «Регулировка карбюратора Pierburg/ Solex 1В3» для Volkswagen Golf II

Установка карбюратора solex 53-20 на GOLF 2 JETTA (Подписчик Представляет!)

https://youtube.com/watch?v=EaWMlJ5JE6I

Замена карбюратора Pierburg 2E на ВАЗ 2109

Карбюратор переливает. Pierburg 1B1: треснул поплавок.

Модификации и обслуживание

Карбюратор Pierburg 2E имеет несколько модификаций, незначительно отличающихся между собой:

  1. Модель 2Е1 оснащается пусковым устройством с ручным управлением.
  2. Вариант 2Е2 имеет механизм полуавтоматического холодного пуска (для активации холодного мотора необходимо установить дроссельную заслонку в нужное положение путем двукратного нажатия на педаль газа).
  3. 2ЕЕ – самая прогрессивная модификация, оборудованная электронным пуском.

Карбюратор Pierburg 2E, как и его аналоги, не требует особого обслуживания. Для нормальной его работы требуется регулярно проводить промывку узла и сушку сжатым воздухом. Регулировка всех модификаций также не имеет особых сложностей

Важно проводить обслуживание агрегатов аккуратно, чтобы не повредить резьбовые соединения и рабочие отверстия

Пневматический привод воздушной заслонки

Привод можно увидеть вверху корпуса Pierburg 2Е с правой стороны. Это небольшая пластмассовая фишка размером около 30-40 миллиметров в диаметре. Из нее выходят два пневмошланга. Один уходит в нижнюю часть карбюратора, другой — на тройник, затем на линию пневматической задержки и к впускному коллектору. Из небольшой коробки выходит тяга, которая вместе с тягой термопривода двигает воздушную заслонку. Пневматический привод Pierburg 2Е по замыслу немецких инженеров не подлежит ремонту. Но отечественные карбюраторщики решили данную проблему. Внутри находится резиновая диафрагма, которая связана с тягой, а также перепускной клапан — он открывается, когда мембрана находится в определенном положении.

Карбюратор Пирбург 2Е: достоинства и недостатки обслуживания

Разновидности Пирбурга

Карбюратор pierburg 2e имеет несколько вариантов, которые имеют лишь незначительные отличия. Так на карбюраторе 2Е1 имеется пусковое устройство с ручным управлением. На модели 2Е2 стоит автоматическое пусковое устройство, а на модели 2Е3 – полуавтоматический механизм холодного запуска (прежде чем завести холодный мотор, необходимо установить дроссельную заслонку на регулируемый пусковой зазор путем двукратного нажатия на педаль газа). Самой прогрессивной моделью можно считать карбюратор Пирбург 2ЕЕ, в котором используется электроника.

Необходимые меры по обслуживанию

Пирбург, как и другие модели карбюраторов, не имеет каких-то особенных требований по обслуживанию. Для его продолжительной эксплуатации необходимо лишь периодически проводить такие процедуры, как промывка и просушивание сжатым воздухом. Регулировка всех моделей (2Е, 2Е2 и 2Е3) тоже осуществляется довольно просто, не смотря на их устрашающее внешнее обличие.

Совет. Производить обслуживание карбюраторов серии 2Е2 и 2Е3 необходимо предельно аккуратно, стараясь не повредить резьбу и отверстия.

Карбюратор пирбург 2E2

Пусковая система

Самым интересным, чем обладает карбюратор Пирбург серии 2Е, это его система запуска. Управление запуском лежит на вакуумном регуляторе, выполняющем сразу три различные функции:

  1. На заведенном, но еще не прогретом двигателе, активизируется система прогрева, которая поддерживает обороты двигателя на 3000.
  2. Охлаждающая жидкость постепенно нагревается, и начинается плавное закрытие дроссельной заслонки. За счет этого обороты двигателя понижаются до уровня в 1500 об/мин.
  3. Прогревшийся до 70 градусов двигатель, позволяет сбросить обороты и удерживать их на уровне 700-800 в минуту.

Достоинства Пирбурга

Карбюратор пирбург

Одним из главных достоинств данной модели карбюратора можно назвать наличие вакуумного экономайзера. Главной сутью данного устройства является быстрое обогащение смеси при резком нажатии на педаль газа.

Стоит отметить и особенности прогрева. Карбюратор оснащен специальными нагревательными элементами, позволяющими осуществить прогрев его узлов и улучшить смесеобразующие качества. В остальном карбюраторная система абсолютно такая же, как и у отечественных автомобилей. Это поплавковая камера, жиклеры и диффузор. За счет этих составляющих и готовиться смесь топлива с воздухом.

Карбюраторное устройство на УАЗ

На этот автомобиль часто устанавливают карбюратор Нивы 21047 от «Солекс». Скоростной режим он держит в пределах 150 км/ч. Агрегат отличается экономичностью (10-12 литров на 100 км). С его установкой также проблем не возникнет. Крепится деталь при помощи четырех шпилек, подходящих под штатные отверстия. Переделать придется только тягу управления заслонки с подсосом.

Второй по популярности карбюратор на УАЗ – серия К-151У от ГАЗа. Основной минус этих агрегатов – сложность обслуживания. Их регулировка довольно кропотлива, но, после правильной настройки, К-151У порадует высоким крутящим моментом и хорошей тягой.

Некоторые владельцы предпочитают установить аналог с ВАЗ-2107. Главный плюс – стабильность и экономичность. Однако при установке потребуется переделывать конструкцию, поскольку шпильки не совпадают с отверстиями на входном коллекторе.

Разновидности Pierburg

С момента запуска Pierburg 2Е в серию было произведено несколько модификаций устройства, различия между которыми хотя и можно назвать значительными, но касались они только принципов функционирования пусковой системы. Так, в серии 2Е1 реализована возможность механического (ручного) управления запуском двигателя. В серии 2Е2 появилась полностью автоматизированная пусковая система, дальнейшее совершенствование карбюратора привело к появлению серии 2Е3, в которой установлено полуавтоматическое устройство холодного пуска силового агрегата.

Наконец, самой совершенной разновидностью модели считается серия 2ЕЕ, в которой система пуска двигателя полностью электронная.

Приобрести новый карбюратор Pierburg 2Е практически невозможно – новые модели не выпускают уже более двух десятилетий, но на рынке встречаются предложения б/у устройств, стоимость которых может варьироваться в широких пределах в зависимости от модификации и состояния.

Проверка пневмопривода воздушной заслонки

В процессе регулировки карбюратора Pierburg 2E может потребоваться настройка пневматического привода воздушной заслонки. В норме, она должна при запуске холодного мотора сначала открыться на 2,2 мм, еще через 2-3 секунды – до 5 мм. Надавливание на нее пальцем должно сопровождаться значительным сопротивлением.

В случае если мотор не запускается, пневмопривод проверяется путем снятия трубки, идущей снизу карбюратора, и ее продуванием. Беспрепятственное прохождение воздуха свидетельствует о наличии неисправностей. Чаще всего, дело в резиновой мембране, которую необходимо заменить.

Регулируется этот узел следующим образом:

  • Для выставления точных зазоров снимают обе трубки пневмопривода. Нижняя трубочка меняется на более длинный вариант, через нее засасывается воздух, а воздушную заслонку одновременно придерживают слегка пальцами.
  • При возникновении ощутимого сопротивления, переходят к регулировке нижней части путем поворачивания передней крышки привода до значения 2.2 мм.
  • Затем вторая трубка затыкается, а из первого элемента отсасывается воздух. Зазор должен быть 5,1 мм. Корректировку выполняют при помощи регулировочного винта, который находится под внутренним шестигранником.

Особенности настройки

Выполнить регулировку карбюратора «Пирбург 2Е» немного сложнее, чем настроить традиционный «Солекс». Все усложняет система холостого хода — в этих карбюраторах она напрямую связана с термоприводом. За счет этого агрегат может менять обороты холостого хода в зависимости от температуры двигателя.

Если карбюратор работает нормально, то холостые обороты регулируются элементарно винтом качества и количества. Чтобы улучшить качество работы устройства, автовладельцы и мастера полируют диффузоры и протачивают стыки. При желании выполняется замена жиклеров, но ремкомплект карбюратора «Пирбург 2Е» не предоставляет их большого выбора, а ввиду редкости карбюраторов, найти жиклеры других номиналов в продаже бывает трудно.

При настройке особое внимание следует уделять регулировке ускорительного насоса. Именно он непосредственно влияет на характеристики моторов

Модернизировать его нужно до того состояния, когда бензин будет распылятся очень долго. За счет этой манипуляции можно быстро и резко раскрутить мотор и набрать скорость.
