Датчик турбонаддува

Как проверить турбину на дизельном двигателе: видео, диагностика

Турбированные дизельные моторы отличаются большей мощностью и меньшим расходом топлива. Однако, ресурс турбины заметно ниже, чем у мотора, поэтому регулярная проверка турбонагнетателя позволит вовремя обнаружить его неисправность и обойтись небольшим ремонтом. Из статьи вы узнаете, как проверить турбину на дизельном двигателе своими руками, не обращаясь в автосервис.

Что ломается в турбине

Повышенный расход масла из-за неисправности турбины — частая поломка турбо-моторов

Чтобы четко понимать, как проверить турбину, необходимо разобраться, что именно в ней ломается. Чаще всего самый слабый элемент этого агрегата – подшипники и сальники. Если система смазки двигателя работает с нарушениями, неисправен клапан вентиляции картерных газов или из-за изношенности поршневых колец слишком велик прорыв продуктов сгорания в картер, то все это негативно влияет на состояние подшипников турбины и снижает их ресурс. Износ шариков и обойм возрастает, что приводит к появлению люфта, шума или заклинивания турбины.

Неисправный PCV-клапан приводит к росту давления масла в двигателе и турбине, из-за чего смазка продавливает сальники. Прошедшее сквозь сальник масло вытекает наружу или попадает в нагнетаемый воздух, из-за чего меняется состав топливовоздушной смеси и мотор начинает терять мощность, а в выхлопе появляется сизый или черный дым.

Когда необходимо проверять турбину

Средний срок службы турбины до ремонта или замены при использовании качественного масла, турботаймера и бережном отношении к мотору составляет 150 тысяч километров. Поэтому желательно проверять этот агрегат во время каждой замены масла. В этом случае вы обнаружите неисправность в начальной стадии, благодаря чему ремонт обойдется дешевле.

Устройство системы турбонаддува

Как самостоятельно проверить турбину

Для проверки турбины вам понадобятся чистая проветриваемая площадка, чистая белая неворсистая тряпка и помощник. Перед началом работ вы должны четко понимать, что все ваши выводы приблизительны, ведь для серьезной диагностики необходимо снимать турбину с мотора, а также проверять другие системы двигателя. Проверка турбины должна проходить так:

  1. На холодном двигателе внимательно осмотрите турбонагнетатель в поисках потеков масла. Проведите пальцем по корпусу агрегата, ощупайте места подключения всех шлангов и патрубков. Если обнаружили хотя бы небольшие следы масла, необходимо ехать на серьезную диагностику.

    Обязательно проверьте крыльчатку на предмет продольного люфта

  2. Заведите двигатель и дайте ему поработать в течение 1 минуты. Внимательно слушайте, издает ли турбокомпрессор какой-нибудь шум, визг, стук или другие звуки. Если подшипники сильно изношены, то посторонние звуки появятся даже при работе на холостых оборотах. Попросите помощника несколько раз резко нажать/отпустить педаль газа, разгоняя мотор до 2,5–3 тысяч оборотов в минуту. Каждое нажатие не должно быть дольше 0,5 секунды. Слушайте турбину – если во время разгона мотора в турбокомпрессоре возникают стук, хруст, исчезающий или постоянный визг, то подшипники необходимо менять.
  3. Внимательно осмотрите выхлоп работающего двигателя. Во время нажатия на газ в выхлопе должно появляться немного черного дыма, это особенность всех дизельных моторов. Однако, после разгона мотора и работы на постоянных оборотах, дым должен исчезать. Если дым заметен после набора оборотов и у него сизый или черный цвет, значит, в цилиндрах, по сравнению с топливом, слишком мало воздуха. Это может происходить из-за неправильной работы PCV-клапана, изношенных колец или маслосъемных колпачков. Все это негативно влияет на состав и свойства моторного масла, из-за чего в первую очередь страдают подшипники и сальник турбонагнетателя.

    Последствия развалившейся турбины. В патрубках интеркулера не должно быть масла.

  4. Пережмите рукой патрубок, соединяющий впускной коллектор и турбонагнетатель. Попросите помощника до упора нажать педаль газа на 2–3 секунды. Если патрубок сильно надувается и разжимает ваши пальцы, турбина исправна. Если нет, возможно заклинивание вала, повреждение лопастей или другие повреждения.

Самостоятельная регулярная проверка турбины позволяет выявить проблемы в начальной стадии, благодаря чему вы сможете устранить их без серьезного ремонта или замены этого агрегата. Пренебрежение такой проверкой приведет к тому, что вам придется выложить не одну сотню евро за ремонт или замену турбокомпрессора. Теперь вы знаете, как проверить турбину на дизеле своими руками, поэтому сможете вовремя обнаружить любую неисправность.

Характерные признаки и возможные причины

Часто встречается сочетание из нескольких очевидных проявлений поломки, но иногда наблюдается только что-то одно. Определить неисправность можно по таким явлениям:

  • повышенный расход и утечка масла;
  • изменение цвета и наглядное повышение количества дыма;
  • шум в двигателе;
  • временные или постоянные перегревы;
  • ощутимое снижение мощности и скорости набора оборотов;
  • усиленный расход топлива;
  • повышение выброса вредных веществ из выхлопной системы и токсичный запах;
  • свист или царапание в самой турбине;
  • плавающий холостой ход.

Появление любого из этих пунктов требует внимания со стороны владельца, скорейшей диагностики и устранения поломки. Дело в том, что львиная доля проблем турбин на дизеле так, или иначе, касается утечки и расхода масла. Когда оно закончится, рабочие поверхности начнут стираться. Для полного выхода из строя этого механизма достаточно проработать всего несколько секунд без смазывающего вещества. После этого восстановление и ремонт станет невозможным, останется только полная замена, а это недешево.

Как проверить датчик абсолютного давления

Диагностика датчика абсолютного давления Для различных типов приборов отличается и методика их проверки. Для аналогового типа проверка будет заключаться в следующем:

  1. К вакуумному шлангу, расположенному между датчиком и коллектором, подключить переходник с манометром.
  2. Запустить двигатель на холостых оборотах. Если по прошествии некоторого времени разрежение в коллекторе невелико (425 – 520 мм рт.ст.), то необходимо проверить герметичность гибкого шланга, а также правильность установки ремня распредвала и целостность диафрагмы датчика.
  3. Вместо манометра подсоединить вакуумный насос.
  4. Создать, при помощи насоса, разрежение около 560 мм рт. ст.
  5. После прекращения откачки давление должно сохраняться не менее 30 с.

Схема проверки датчика абсолютного давления воздуха Проверка датчика абсолютного давления во впускном коллекторе цифрового типа проходит следующим образом:

  1. Взять тестер и настроить его на режим вольтметра (до 20 В).
  2. Включить зажигание.
  3. Найти контакты земли, сигнала и питания.
  4. Положительный щуп вольтметра соединить с сигнальным выводом датчика. Прибор должен показывать напряжение в 2,5В относительно массы.
  5. Тестер переключить в режим тахометра.
  6. Отсоединить вакуумный шланг.
  7. Положительный щуп подключить к сигнальному выводу, а отрицательный к заземлению датчика.
  8. Показания прибора должны находиться в диапазоне 4500-4900 об/мин.
  9. Подключить вакуумный насос.
  10. Меняйте значение разрежения при помощи насоса, отслеживая показания тахометра. Давление и показания прибора должны быть стабильными.
  11. После отключения насоса показания прибора должны вернуться к значению 4500-4900 об/мин.

В результате, если узел не проходит одну из проверок, его необходимо либо отремонтировать, либо заменить. Стоимость датчиков достаточно высокая, поэтому ремонт может быть весьма целесообразным. Однако, конструкция устройства не рассчитана на проведение ремонта, поэтому все манипуляции приходится проводить на свой страх и риск.

Подопытный

А вот и он – Volkswagen Passat в кузове B5, оснащенный двигателем ARG рабочим объемом 1,8 л. Для своих лет мотор выполнен на высоком техническом уровне: в наличии система переменных фаз газораспределения, целых пять клапанов на цилиндр, система изменяемой геометрии впускного тракта. Одним словом, Фольксваген!

Однако ничто не вечно под луной, и двигатель однажды огорчил владельца автомобиля нестабильной работой на холостом ходу и потерей мощности. Ну что ж, бывает…

По законам жанра, прежде чем автомобиль попал в руки профессионального диагноста, автовладелец три месяца скитался по сервисам в поисках помощи. Нужно ли говорить, что на двигателе уже заменены свечи, высоковольтные провода и наконечники, промыты форсунки? Руководствуясь лишь им одним понятной логикой, неизвестные мастера заменили бензонасос, при этом, правда, не поменяв топливный фильтр. Дважды был заменен лямбда-зонд, причем оба раза датчик устанавливался оригинальный. Апофеозом всего этого безобразия стало предложение заменить модуль зажигания.

Подобное предложение переполнило чашу терпения владельца, и он в очередной раз поехал искать, как говорят, «нормальную диагностику».

Итак, автомобиль перед нами. Заводим двигатель. Конечно, замена такого большого количества деталей облегчает нашу работу, однако торопиться не будем. Прежде всего, двигатель явно «подколбашивает» при работе на холостом ходу. Это видно и безо всякого диагностического оборудования. А у среза выхлопной трубы отчетливо прослушиваются характерные хлопки, указывающие на наличие пропусков воспламенения смеси в цилиндрах.

Если вплотную к глушителю поднести ладонь, то отчетливо чувствуешь, что руку как будто несколько раз отталкивает, а потом один раз всасывает. И это повторяется хаотически. На самом деле рука, поднесенная к глушителю, – это изумительный инструмент: опытные диагносты определяют так не только пропуски воспламенения в цилиндрах, но даже и разрушенный каталитический нейтрализатор.

Ну в нашем-то случае с нейтрализатором все в полном порядке, а вот пропуски воспламенения чувствуются, как сказал когда-то поэт, «весомо, грубо, зримо». Руководствуясь здравым смыслом, далее подключаем сканер и связываемся с блоком управления двигателем. Как бы это ни было странно, не обнаруживаем в его памяти прибора никаких кодов, говорящих о пропусках! Как так? Это же Volkswagen! Неужели блок управления не фиксирует явные пропуски воспламенения в цилиндрах? Ладно, оставим эти рассуждения на потом и займемся поиском причин дефекта.

В принципе уже все ясно, осталось лишь установить неисправный цилиндр и причину, приведшую к снижению его работоспособности. Напомню, что любое «троение» двигателя может быть вызвано всего тремя причинами:

• дефекты в системе зажигания;

• неисправность в механической части, приводящая к снижению компрессии либо реальной степени сжатия;

• неисправность топливной форсунки проб­лемного цилиндра.

Последовательность, в которой перечислены причины, выбрана неспроста. Как показывает практика, чаще всего пропуски воспламенения вызваны дефектами в элементах системы зажигания. Вторая по массовости причина – механические дефекты, и чаще всего это прогоревшие клапаны. Ну и последняя, встречающаяся наиболее редко, это форсунки: уход их характеристик наблюдается лишь на автомобилях с приличным пробегом.

Признаки неисправностей в турбине

Мечта любого водителя — не столкнуться во время рейса с неожиданными неисправностями, поэтому любые потенциальные проблемы нужно предупреждать. Какие признаки свидетельствую о надвигающейся «кончине» турбины?

К. Чапас говорит, что о неисправностях в турбине свидетельствует появление посторонних звуков, увеличение дымности, увеличение расхода масла, иногда — снижение тяги. При этом расход топлива может быть без изменений.

Одним из признаков неисправностей в турбине является необычный звук, похожий на свист. Как правило, это означает, что уплотнениях или в корпусе турбины появились трещины, и выхлопные газы или воздух проходят через эти узлы, что называется, «со свистом».

Другим признаком повреждений турбины может быть утечка масла. Эту проблему можно определить самостоятельно — для этого нужно выключить двигатель, снять впускной воздуховод и осмотреть состояние лопаток. На них не должно быть никаких повреждений. Лопатки должны вращаться легко и плавно, нигде не застревать. Подшипники должны не шататься.

В. Сакалаускас говорит, что на необходимость ремонта турбокомпрессора указывают сигналы на приборной панели. Точнее — индикатор давления в компрессоре. Недостаточное давление является серьёзным признаком того, что систему необходимо ремонтировать.

Турбокомпрессор — дорогая часть автомобиля. Tурбина (без учёта НДС) может стоить 500 — 1000 евро. Pеставрация турбины может стоить 300 — 550 евро. Если на вашем автомобиле установлена турбина с изменяющейся геометрией, то её ремонт будет примерно на 10 проц. дороже.

Несмотря на то, что в интернете полно «рецептов» для самостоятельного ремонта, специалисты категорически против такого «рукоделия». В процессе реставрации основным моментом является правильная балансировка турбины. Турбина, вращающаяся со скоростью 100 тыс. оборотов в минуту, реагирует на мельчайший дисбаланс. В домашних условиях отбалансировать турбину невозможно, потому что в балансе деталей турбины допустимое отклонение — всего лишь несколько микрометров (1 мкм — 0,001 мм). Такой точности можно достичь только при использовании соответствующих технологий, поэтому о любом «рукоделии» лучше забыть.

В процессе восстановления меняются подшипники, уплотнения, лопатки турбины и компрессора. Как правило, они устанавливаются в старый корпус, затем специалисты должны отбалансировать весь узел и проверить его герметичность.

Представительства реставрацией турбин не занимаются — они могут предложить заменить изношенный турбокомпрессор на отреставрированный в заводских условиях (с заводской гарантией). Это дешевле, чем покупать новый агрегат.

В заключение ещё раз напомним правила эксплуатации турбокомпрессора. Для того, чтобы этот агрегат служил «верой и правдой», необходимо своевременно менять моторное масло (в соответствии с рекомендациями производителя), масляные и воздушные фильтры, давать турбине возможность нагреться при запуске двигателя и остыть при выключении двигателя, постараться водить автомобиль без резких движений, чтобы турбина работа плавно и равномерно. Это элементарные действия, не требующие особых знаний и навыков. Если в работе турбокомпрессора появятся неполадки — доверьте его ремонт профессионалам. Профессионально отреставрированная турбина позволит сэкономить примерно две трети стоимости нового узла.

Схема охлаждения


Масло попадает в охладительные каналы из общего смазочного контура ДВС через перепускной клапан (вестгейт), который регулирует давление турбонаддува.

1) Наличие давления в патрубке.

Операция проводится на заведённом двигателе в присутствии помощника.

  • Вы зажимаете рукой патрубок между турбиной и впускным коллектором.
  • Помощник нажимает на педаль акселератора.
  • Раздутие трубки на повышенных оборотах коленвала свидетельствует о наличии турбинной компрессии.
  • Если патрубок не изменяется в размерах, это значит, что давления внутри нет. Турбина дизельного двигателя не исправна.
  • Для закрепления этого вывода желательно повторить прогазовку несколько раз.

2) Выявление механических дефектов

Основные позиции для осмотра

  1. Крыльчатка. Наличие зазубрин, вмятин, погнутостей приводит к турбулентным завихрениям в улитке, снижающим эффективность турбонаддува. Небольшие изменения в геометрии устраняются рихтовкой и шлифовкой лопастей. Значительные дефекты требуют полной замены вентилятора.
  2. Вал. Проверка существования люфтов производится в двух направлениях: а) осевом (на ощупь не должно быть никаких колебаний); б) радиальном (люфт в норме не превышает 1-го миллиметра). При бОльших значениях лопасти крыльчатки задевают за стенки корпуса. Частой причиной радиальных дефектов становится эксплуатация автомобиля на высоких скоростях. От перегрева вал и вентиляторы закоксовываются: прогноз неблагоприятен. Даже если турбинный комплекс пока функционирует, его в перспективе всё равно придётся менять.
  3. Внешняя оболочка турбонагнетающей системы. Проверяются на герметичность (отсутствие трещин, других повреждений): корпус турбины и впускного коллектора, соединительные фланцы, патрубки.
  4. Воздушный фильтр. Загрязнённость устройства ведёт к понижению мощности турбонаддува, утечке масла.

Механический прорыв в системе циркуляции смазки возникает из-за сильного перепада давления воздуха на выходе грязного фильтра и в герметичном картридже подшипников.
Высокое давление в картридже, не сбалансированное извне, разрывает оболочку.

Внешне это выражается:

  • в появлении окрашенного выхлопа (сизого, синего, чёрного);
  • перерасходе смазочного материала,
  • масляных пятнах на коллекторе и интеркулёре:

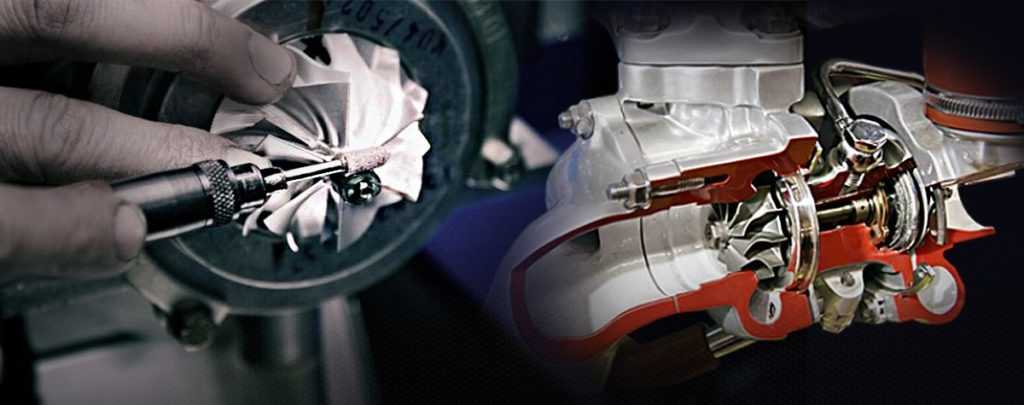

Детально разбираемся в турбокомпрессоре

Диагностика невозможна без подробного изучения детали. В этом нам поможет снятие турбинного патрубка.

Затем проводим визуальный осмотр крыльев кулера, внутреннего состояния коллектора. При отсутствии масла, очевидной чистоты — деталь исправная. Соответственно, свидетельствовать о поломке будет обратная картина. Большая выработка турбины способствует просачиванию масляных паров во впускной коллектор. Вследствие чего кожух, кулер окажутся промасленными. Ввиду того, что масло все также прорывается во впускной коллектор, можно наблюдать сильное задымление из выхлопов.

Следующими действиями будет легкое пошатывание самого кулера. Присутствие незначительного люфта, примерно в один-два миллиметра — явление допустимое. Вот, если он уж слишком гуляет, такая покупка не принесет ничего хорошего. Если внимательно посмотреть на поверхность стенок турбины и заприметив разрезы от лопастей, значит турбина в плохом состоянии.

Все эти способы диагностики позволяют процентов на девяносто правильно оценить работоспособность турбины. В принципе элемент не сложный, чтобы доставлять существенных проблем. Основным нерабочим моментом может выступать значительная выработка, а именно — плавающий подшипник. В итоге увеличение давления, также и масла будет поедать немерено.

Еще один момент, касающийся изменения геометрии турбины. С помощью дилерского сканера, если таковой имеется, нужно проверить функциональность исполнительных устройств, которые за это отвечают. Для сравнения можно использовать диаграммы изменения силы наддува в диагностируемом автомобиле и любом образце. Если это невозможно, тогда обычным газованием. Из этого будет видно, как движется тяга.

Реже случается заклинивание кулера. Рекомендуется в обязательном порядке проверять лично работоспособность перед покупкой автомобиля. Что в свою очередь избавит от ремонта в дальнейшем и порадует удачным приобретением не один год.

Проверка турбины своими силами

Наиболее простой способ – проверить воздушный фильтр на предмет того, не забрызган ли он маслом. Такие действия по силам одному человеку.


Более детальное обследование проводят вдвоем. Один пережимает патрубок от турбинного устройства к впускному коллекторному элементу. Второй резко вдавливает педаль газа, через несколько секунд быстро отпускает ее. Удерживающий патрубок должен ощутить, как его начинает раздувать. Операция повторяется несколько раз. Если нет ощущений «раздува» — турбина свой ресурс выработала, нуждается в замене или ремонте. Как видите, самостоятельная диагностика работоспособности турбины вполне выполнима.

Еще 15-20 лет назад турбированные двигателя встречались только на грузовиках и спецтехнике. Но сейчас все чаще производители используют турбину на легковых автомобилях. На то есть свои причины. Ведь благодаря турбокомпрессору, можно значительно увеличить мощность двигателя и крутящий момент без потери расхода и увеличения камеры сгорания. К сожалению, данный элемент не вечен и со временем выходит из строя. Что же, давайте рассмотрим, как проверить работу турбины своими руками.

Как отрегулировать актуатор турбины

О необходимости регулировки вестгейта говорит появление узнаваемого дребезга в месте установки турбокомпрессора в тот момент, когда двигатель глушат. Также вибрации и дребезжание появляется при пергазовках, в момент сброса газа. Такой дребезг появляется в результате того, что шток актуатора начинает болтаться, сам дребезжащий звук создает «калитка» регулятора. Еще на проблемы с актуатором укажет недостаточный наддув воздуха в том случае, если с герметичностью на впуске и другими элементами системы турбонаддува никаких неполадок не было обнаружено.

Итак, перейдем к регулировкам. В самом начале отметим, что ответственность за возможные последствия, к которым может привести регулировка актуатора турбины своими руками, целиком и полностью ложится на плечи владельца автомобиля. Другими словами, если вы не уверены в своих силах, тогда лучше доверить указанную процедуру опытным специалистам.

Еще хотелось бы добавить, что многие водители прибегают к манипуляциям с вестгейтом не только по причине неполадок, но и в целях увеличения производительности и повышения давления наддува, то есть реализуют своеобразный тюнинг системы.

  1. Для того чтобы увеличить давление, существует несколько доступных вариантов. Самым простым считается замена пружины регулятора. Чем большую упругость имеет пружина, тем большее давление будет выдавать турбина до момента срабатывания клапана.
  2. Еще одним вариантом выступает затяжка или послабление конца регулятора, что непосредственно влияет на открытие и закрытие заслонки. Если конец расслаблен, тогда тяга клапана удлиняется, затягивание приведет к укорачиванию. Чем короче тяга, тем плотнее будет закрываться заслонка. Соответственно, для открытия потребуется большее давление и временной промежуток. Это позволяет турбине выходить на высокие обороты, причем происходит это достаточно быстро.
  3. Третьим вариантом для увеличения наддува является буст-контроллер. Данный механизм представляет собой соленоид, который способен подменить реальные данные по давлению. Такое устройство ставится перед актуатором, главной задачей является снижение показателя давления, от которого зависит работа вестгейта. Буст-контроллер фактически частично перепускает воздух, что не позволяет актуатору оценивать реальное давление.

  • в самом начале со штока снимается скоба, далее ключом ослабляется гайка;
  • затем плоскогубцами подтягивается регулировочный винт вестгейта. Делать это нужно против часовой стрелки;
  • подтяжка происходит до того момента, пока калитка не окажется полностью закрытой;

Чтобы ответить на вопрос, как проверить актуатор турбины самому, достаточно просто постучать по калитке. Дребезга и вибраций быть не должно. По окончании винт проворачивается еще на 2-3 или даже 4 витка по резьбе. Следует учитывать, что один такой оборот практически равен показателю чуть более 0.3 Бар на мембране.

Завершением процесса регулировки можно считать затяжку гайки ключом на 10, а также установку скобы на место. В результате после такой настройки актуатор должен иметь максимальную степень закрытия. После можно запустить двигатель и проверить работу устройства на разных режимах работы ДВС. Посторонних звуков от вестгейта  на перегазовках и при глушении мотора быть не должно, давление наддува также прогнозируемо достигает желаемых показателей.

Неисправности регулятора давления топлива

Выход из строя РДТ предусматривает поступление в камеры сгорания неправильной топливовоздушной смеси. Это приводит к перебоям в работе силового агрегата. Владелец автомобиля может самостоятельно выявить поломку по следующим признакам:

  1. Наличие сильного запаха бензина в отработавших газах. Обогащенная смесь в рабочем цилиндре сгорает не полностью. При этом как на холостом ходу, так и при нажатии на педаль акселератора из выхлопной трубы идет черный дым.
  2.  Плавающие обороты. Силовой агрегат на холостом ходу работает неустойчиво. Наблюдается периодическое повышение и понижение оборотов коленчатого вала.
  3. Самопроизвольная остановка двигателя. Недостаток или переизбыток бензина в камере сгорания может привести к невозможности воспламенения топливовоздушной смеси.
  4. Ухудшение мощности и динамических показателей. Транспортное средство плохо реагирует на нажатие педали акселератора. При движении наблюдаются рывки.
  5. Увеличение расхода. Неправильное соотношение воздушной массы и бензина приводит к резкому увеличению расхода.

Нарушение целостности корпуса

Плохое качество топлива, наличие в нем посторонних примесей и другие негативные факторы способствуют разрушению корпуса. Устройство перестает нормально работать. Выявить небольшую утечку жидкости достаточно сложно. Это обусловлено тем, что бензин быстро испаряется. В месте установки образуются подтеки и пятна.

При выявлении нарушения целостности корпуса следует незамедлительно заменить изделие. Утечка может спровоцировать возгорание.

Заклинивание запорного механизма

Мембрана не может открыть запорный механизм. При этом избыточная жидкость не возвращается в бак. Это приводит к обогащению топливовоздушной смеси и увеличению расхода. Динамические показатели транспортного средства снижаются, из выхлопной трубы идет черный дым.

Заклинивание механизма может быть вызвано как естественным износом деталей, так и наличием в жидкости посторонних примесей. Ремонт регулятора невозможен. При заклинивании запорного механизма потребуется полная замена изделия.

Перелом пружины

Ухудшение прочностных характеристик пружины или ее перелом способствует постоянному сбросу топлива обратно в бак. К форсункам подается низкое давление. Признаком такой неисправности является то, что двигатель не может набрать высокие обороты. Возможен затрудненный запуск силовой установки.

Засор каналов

Использование горючего низкого качества может привести к засору каналов посторонними примесями. Это снижает пропускную способность регулятора. Некоторые специалисты проводят чистку каналов. Такая процедура позволяет ненадолго восстановить работоспособность детали. Засор каналов характеризуется обогащением топливовоздушной смеси.

Принцип работы турбины

Отработавшие газы из коллекторного устройства подвергаются закручиванию и набирают скорость. Внутри имеется роторная часть с лепестками, которые вращаются от движения газа. Вследствие этого роторный элемент передает крутящий момент на крыльчатку, которая вбирает воздушные массы из фильтра и передает их в коллекторную часть впускного типа:

Так как подаваемый воздух отличается высокой температурой, в промежутке между коллекторной частью и турбинным нагревателем монтируется интеркулер.

Своим принципиальным устройством элемент напоминает воздушный охладительный радиатор. Смазка в турбину подается из общей масляной системы, создавая при этом добавочное охлаждение:

Измерение компрессии

Второй метод диагностики дизеля предусматривает исследование отклонений в величинах некоторых эксплуатационных показателей движков, использующих в качестве топлива солярку. Для этого измеряют необходимые параметры и сопоставляют их с нормативными данными, изложенными в технической документации.

К сожалению, размер настоящей статьи не допускает подробного описания всех необходимых манипуляций, требуемых для выполнения замера компрессии. Отметим лишь, что для этого используется специальное приспособление. Особый инструмент, называемый компрессиметр способен предоставить достаточно точные показания искомой величины.

Сравнивая их с нормативными данными, можно обнаружить следующие неисправности в дизельном агрегате:

  1. чрезмерный износ деталей поршневой группы, что грозит капитальным ремонтом силовой установки;
  2. проблемы в клапанной системе обычно решаются регулировкой тепловых зазоров. Если выполненные действия не вызвали увеличение компрессии до оптимального уровня, принимают меры по притирке клапанов. Чаще всего это способствует восстановлению нормальной работы системы. В противном случае необходимо произвести ремонт седел клапанов.

Определить, какая из перечисленных неисправностей вызвала падение уровня компрессии, можно заливкой небольшого количества моторного масла в каждый из цилиндров. После этого повторно выполняют замеры. Увеличение показателей свидетельствует о неполадках в поршневой группе.

Проверка турбины на слух.

Первое, что необходимо сделать, при самостоятельной проверки турбины, это послушать как она работает, делать это необходимо на холодную, так как при нагреве металл будет расширяться, и явные неисправности становится услышать очень трудно.

После запуска двигателя, неисправный турбонаддув сразу же проявит себя неприятным шумом. Шум будет выражаться в виде скрежета и свиста. Если такой признак есть, это говорит о неполадках подшипников турбины, который ведет за собой люфт в крыльчатке. Из-за этого люфта, она скребет лопастями по стенкам корпуса. Решением данной проблемы, будет полный ремонт турбины с заменой всех прокладок, подшипников и сальников.

Если данная неисправность турбины появилась, то рекомендуем Вам не медленно загонять автомобиль на ремонт, так как дальнейшая работа в таком состоянии неприемлема, и чревата большими проблемами вплоть до замены.

Краткая история

Школа автодиагностики Алексея Пахомова начала работу в 2011 году. Основным направлением деятельности было выбрано производство обучающих видеокурсов. Самый первый курс «Диагностика бензиновых двигателей» имел такой значительный успех, что было решено продолжить работу в этом направлении. В результате был разработан широкий портфель видеокурсов, посвященных автодиагностике.

Сегодня школа вышла на качественно новый уровень. На платформе дистанционного обучения «Прометей» создана целая система по подготовке специалистов автосервиса в области диагностики двигателей и электронных систем автомобиля. Выпускниками, не теряющими связь со школой, стали более 2300 специалистов из разных городов России, ближнего и дальнего зарубежья. Статьи, которые будут размещаться в журнале «АБС-авто», по существу, являются переформатированными для печати видеоматериалами, подготовленными специа­листами школы для известного профессионального российского журнала.

В своих обучающих курсах я почти не касался одного измерительного датчика, применяемого в мотортестерах. Речь идет о датчике давления/разрежения, имеющего предел примерно ± 1 Bar. В разных мотортестерах этот датчик имеет различные названия, но давайте в нашем разговоре будем называть его просто «датчик разрежения», потому что чаще всего измерять с его помощью приходится именно разрежение, т.е. давление ниже атмосферного.
