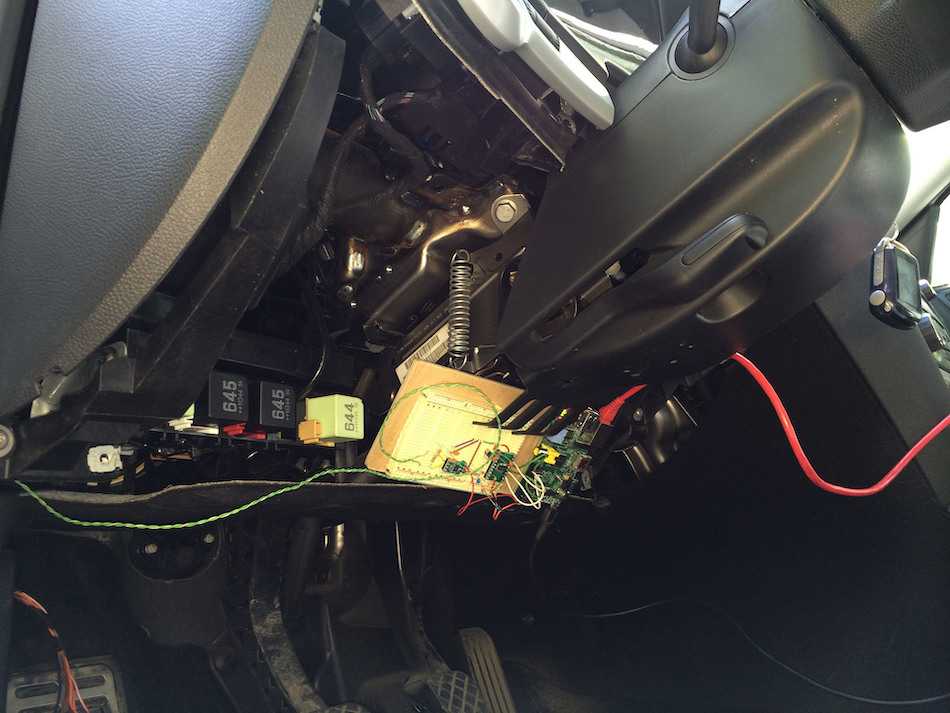

Хакаем can шину авто для голосового управления

Устранение ошибок

Это самый сложный этап. Еще раз повторимся: сразу не меняйте устройство, на которое показала ошибка. Еще хуже обстоит дело с ошибками по кузову.

Если у вас неисправен, например, задний правый поворот, то диагностика и выдаст «неисправность правого указателя поворотов». Так это и так ясно, и никакое стирание ошибок не заменит вылетевший предохранитель, лампочку или обрыв провода.

В первую очередь проверьте предохранители. Лучше проверять не все оптом, а конкретных узлов, на которые показала диагностика. Для этого можно найти схему предохранителей конкретного авто в интернете или в руководстве по эксплуатации.

Затем проверьте качество разъемов к конкретному устройству. Впрыскните в них силиконовую смазку, она выталкивает влагу.

Лучше всего, по схеме прозвонить, есть ли соединение, например, датчика коленвала с блоком управления двигателем. Опыт показывает, что в половине случаев основная причина неисправностей в электрике «нет контакта там, где он должен быть, и есть, где не должен».

Последний этап — проверка характеристик самого датчика. Это можно сделать с помощью мультиметра. Еще лучше с помощью оперативного контроля диагностического устройства.

В OBD режиме большинства диагностических устройств такая возможность имеется. Для этого вы заводите автомобиль, переходите к контролю конкретного узла, например, датчика температуры двигателя. Там появится график или показания температуры. При прогревании двигателя температура должна ползти вверх.

Если после всех проведенных процедур, все указывает на неисправность этого узла, приступаете к его замене. После замены обязательно необходимо вновь удалить ошибки.

После замены некоторых узлов требуется выполнение процедур привязки или позиционирования. Например, для регулятора положения дроссельной заслонки.

Более дорогие диагностические устройства это делают. Необходимо перейти в этот режим и в точности следовать всем инструкциям программы.

Работа с терминалом

Перед эксплуатацией надо учесть рекомендации по использованию, которые указываются в сервисном руководстве. Предварительно производится настройка устройства.

Варианты настройки

Если используется терминал, есть два варианта настроить работу интерфейса:

  1. С помощью специальной программы «Конфигуратор» для компьютера. При запуске утилиты надо перейти во вкладку «Настройки» и выбрать пункт CAN. В открывшемся окне указываются необходимые параметры.
  2. Используя команды «CanRegime». Обычно этот вариант применяется для дистанционной настройки с использованием СМС-сообщений. Могут применяться команды, которые отправляются из программного обеспечения для мониторинга.

Подробнее о командах, которые указываются после CanRegime:

Mode — определяет режим функционирования. Если показана цифра 0 — то цифровой интерфейс отключен, если 1 — используется стандартный фильтр. Цифры 2 и 3 указывают на принадлежность пакетов к 29- либо 11-битному классу.
BaudRate. Команда предназначена для определения скорости работы цифрового интерфейса

Важно, чтобы этот параметр соответствовал скорости передачи информации в авто.
TimeOut — определяет время ожидания для каждого сообщения. Если полученная величина слишком низкая, то цифровой интерфейс сможет отловить не все передающиеся сообщения.

Неисправности

Хотя интерфейс CAN и хорошо защищен от помех, электрические неисправности стали для него серьезной проблемой. Объединение блоков в единую сеть сделало ее уязвимой. КАН-интерфейс на автомобилях стал настоящим кошмаром малоквалифицированных автоэлектриков уже по одной своей особенности: сильные скачки напряжения (например, зимний запуск на сильно разряженном аккумуляторе) способны не только «повесить» ошибку CAN-шины, обнаруживаемую при диагностике, но и заполнить память контроллеров спорадическими ошибками, случайного характера.

В результате на приборной панели загорается целая «гирлянда» индикаторов. И, пока новичок в шоке будет чесать голову: «да что же это такое?», грамотный диагност первым делом поставит нормальный аккумулятор.

Чисто электрические проблемы – это обрывы проводов шины, их замыкания на «массу» или «плюс». Принцип дифференциальной передачи при обрыве любого из проводов или «неправильном» сигнале на нем становится нереализуем. Страшнее всего замыкание провода, поскольку оно «парализует» всю шину.

Представьте себе простую моторную шину в виде провода, на котором «сидят в ряд» несколько блоков – контроллер двигателя, контроллер АБС, приборная панель и диагностический разъем. Обрыв у разъема автомобилю не страшен – все блоки продолжат передавать информацию друг другу в штатном режиме, невозможной станет только диагностика. Если оборвать провод между контроллером АБС и панелью, мы сможем увидеть сканером на шине только ее, ни скорость, ни обороты двигателя она показывать не будет.

А вот при обрыве между ЭБУ двигателя и АБС машина, скорее всего, уже не заведется: блок, не «видя» нужный ему контроллер (информация о скорости учитывается при расчете времени впрыска и угла опережения зажигания), уйдет в аварийный режим.

Если не резать провода, а просто постоянно подать на один из них «плюс» или «массу», автомобиль «уйдет в нокаут», поскольку ни один из блоков не сможет передавать данные другому. Поэтому золотое правило автоэлектрика в переводе на русский цензурный звучит как «не лезь кривыми руками в шину», а ряд автопроизводителей запрещает подключать к CAN-шине несертифицированные дополнительные устройства стороннего производства (например, сигнализации).

Благо подключение CAN-шины сигнализации не разъем в разъем, а врезаясь непосредственно в шину автомобиля, дают «криворукому» установщику возможность перепутать провода местами. Автомобиль после этого не то что откажется заводиться – при наличии контроллера управления бортовыми цепями, распределяющего питание, даже зажигание не факт что включится.

Бортовые системы электроники в современных легковых и грузовых автомобилях обладают огромным количеством дополнительных устройств и исполнительных механизмов. Для того, чтобы обмен информацией между всеми устройствами был максимально эффективен, в автомобиле должна быть надежная коммуникационная сеть. В начале 80-ых годов 20 века компания Bosch и разработчик Intel предложили новый сетевой интерфейс – Controller Area Network, который в народе называется Can-шина.

Разновидности и устройство

По устройству КАН шина представляет собой разъем, к которому могут подключаться блоки:

  • сигналки (с функцией автоматического запуска либо без нее);
  • управления силовым агрегатом;
  • работой антиблокировочной системы;
  • подушек безопасности;
  • управления автоматической трансмиссией;
  • панели приборов и т. д.

По типу использующихся идентификаторов КАН модули разделяются на два класса:

  1. CAN2, 0A. Это маркировка интерфейсов, поддерживающих одиннадцатибитный формат обмена информацией. Данный класс устройств не позволяет определить ошибки на сигналы от 29-битных модулей.
  2. CAN2, 0B. Таким образом маркируются устройства, работающие в одиннадцатибитном формате. Но их основная особенность заключается в возможности передачи информации об ошибке на микропроцессорный модуль при выявлении 29-битного идентификатора.

По разновидностям цифровые интерфейсы делятся на несколько категорий:

  1. Для мотора машины. При подключении интерфейса обеспечивается быстрая связь по каналу передачи информации. Назначение устройства состоит в синхронизации работы микропроцессорного блока к другим системам. К примеру, мотору и трансмиссии.
  2. Системы Комфорт. Предназначение данного типа устройств состоит в соединении всех систем, которые относятся к этой категории.
  3. Информационно-командные шины. Скорость передачи особо не отличается. Предназначение интерфейса состоит в обеспечении связи между системами, предназначенными для обслуживания. Например, между микропроцессорным модулем и навигационным устройством или мобильным гаджетом.

Подробно о способах передачи информации между устройствами по КАН модулю сказано в ролике канала «Электротехника и электроника для программистов».

Как подключить сигнализацию по CAN-шине

Защита CAN-шины автомобиля от угона подразумевает ее подключение к сигнализации. Инструкция:

  1. Установите сигнализацию и подключите ее ко всем узлам.
  2. Найдите оранжевый кабель, он самый крупный, по нему обнаруживается CAN-шина.
  3. Присоедините к ней адаптер системы защиты.
  4. Установите девайс так, чтобы он был изолирован и зафиксирован.
  5. Проведите настройку каналов связи с узлами для полноценной защиты автомобиля.

Если достаточных для этого знаний у автолюбителя нет, то лучше обратиться в специализированный сервис.

Преимущества сигнализации с CAN-шиной

Основные «плюсы» установки шины для сигнализации:

  1. Справиться с установкой и программированием сможет любой автолюбитель, прочитавший инструкцию от производителя сигнализации.
  2. Узлы обмениваются данными между собой так быстро, что злоумышленники не смогут завладеть автомобилем.
  3. Внешние помехи не влияют на работоспособность системы.
  4. Доступны многоуровневые системы мониторинга и контроля. Это убережет сигнализацию от появления ошибок при передаче данных.
  5. Эффективная работа модуля обеспечивается его способностью распределять скорость по всем установленным каналам.
  6. Большой выбор. Автолюбитель сможет выбрать любую охранную систему с шиной и установить ее на свой автомобиль. В продаже присутствуют элементы защиты авто даже для старых отечественных машин.

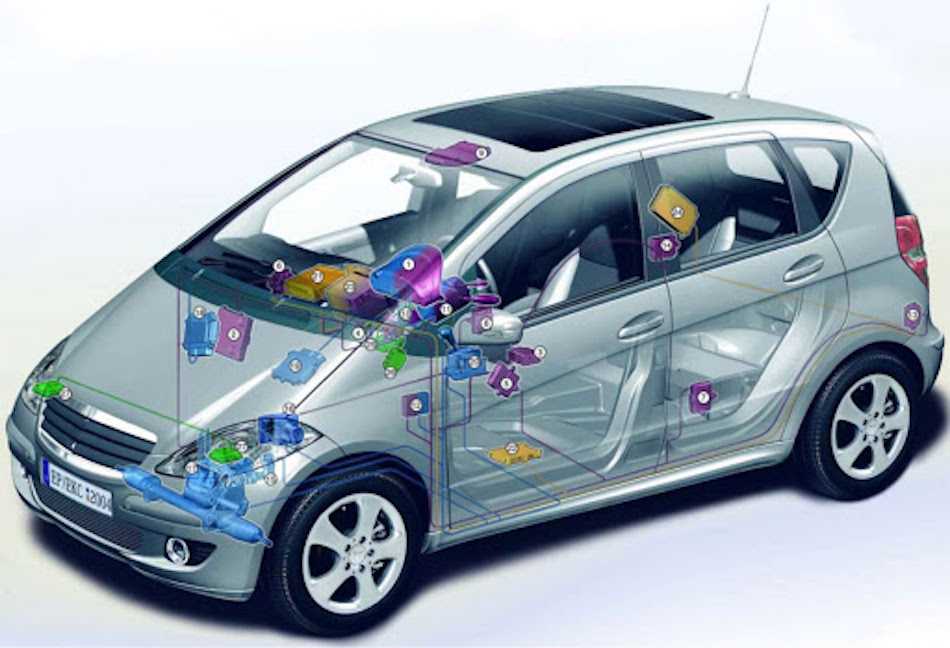

Схема расположения элементов CAN

«Плюсов» у такой сигнализации много, но главный – противодействие угонщикам.

Недостатки сигнализации с CAN шиной

При всех положительных сторонах таких охранных систем есть и отрицательные:

  1. Ограничения на передачу данных. Количество узлов и приборов в современных автомобилях только увеличивается. И все это подключается к шине, что серьезно повышает нагрузку на этот элемент. Как итог такого воздействия – существенно изменяется время отклика.
  2. Не все данные, передающиеся по шине, полезны. Некоторые из них имеют только одно значение, которое не увеличивает безопасность движимой собственности.
  3. Нет стандартизации. Производители выпускают разную продукцию и от этого зависит сложность ее настройки.

«Минусов» существенно меньше, что объясняет высокую востребованность подобных систем.

Защита шины CAN

Защита CAN-шины автомобиля от угона подразумевает установку диодных сборок. Они предотвращают воздействие электростатических разрядов и выбросов напряжения. С ними исключено также перенапряжение при работе определенных процессов.

Взлом CAN-шины

Одна из таких сборок – SM24 CANA. Ее главное предназначение – рассеивание повторяющихся электростатических разрядов, если их уровень выше, чем записан в международном стандарте.

Подобные сборки выпускаются разными производителями, но главное требование к ним – прохождение сертификации. Причина такой строгости в возможности подключения к элементам управления «коробкой», двигателем и системами безопасности.

Главные преимущества описываемой защиты:

  • защита от электростатического разряда повышенного уровня – до 30 кВ;
  • сниженное динамическое сопротивление – до 0,7 ОМ;
  • минимизированный риск утраты данных;
  • пониженный показатель утечки тока;
  • возможность установки даже на старые отечественные автомобили.

Защита CAN-шины не обязательна, но она позволяет исключить стороннее воздействие на систему, а значит повышает сохранность движимого имущества. Поэтому ее установка все же рекомендуется.

Инструкция по подключению сигнализации по CAN-шине

При монтаже противоугонной системы простой вариант ее соединения с бортовой сетью — связать охранную установку с цифровым интерфейсом. Но такой метод возможен при наличии КАН-шины в автомобиле.

Чтобы произвести установку автосигнализации и подключить ее к CAN-интерфейсу, необходимо знать место монтажа блока управления системой.

Если сигналку ставили специалисты, то надо обратиться за помощью с этим вопросом на СТО. Обычно устройство располагается за приборной панелью автомобиля или под ней. Иногда установщики ставят микропроцессорный модуль в свободное пространство за бардачком или автомагнитолой.

Для выполнения задачи потребуется:

  • мультиметр;
  • канцелярский нож;
  • изолента;
  • отвертка.

Пошаговые действия

Процедура подключения противоугонной установки к CAN-шине осуществляется так:

  1. Сначала надо убедиться, что все элементы охранного комплекса установлены и работают. Речь идет о микропроцессорном блоке, антенном модуле, сервисной кнопке, сирене, а также концевых переключателях. Если сигнализация имеет опцию автозапуска, надо убедиться в правильности монтажа этого устройства. Все элементы противоугонной установки подключаются к микропроцессорному блоку.
  2. Выполняется поиск основного проводника, идущего к CAN-шине. Он более толстый и его изоляция обычно окрашена в оранжевый цвет.
  3. Основной блок автосигнализации соединяется с данным контактом. Для выполнения задачи используется разъем цифрового интерфейса.
  4. Производится монтаж блока управления охранной системы, если он не был установлен. Его следует разместить в сухом и недоступном для посторонних глаз месте. После монтажа устройство надо качественно зафиксировать, иначе в процессе движения на него будут оказывать негативное воздействие вибрации. В результате это приведет к быстрой поломке модуля.
  5. Место соединения проводников тщательно изолируется, допускается использование термоусадочных трубок. Рекомендуется дополнительно обмотать изолентой провода. Это позволит увеличить их ресурс эксплуатации и не допустить стирания изоляционного слоя. Когда подключение будет выполнено, осуществляется проверка. Если возникли проблемы в передачи пакетных данных, с помощью мультиметра следует произвести диагностику целостности электроцепей.
  6. На завершающем этапе выполняется настройка всех каналов связи, в том числе дополнительных, если они имеются. Это позволит обеспечить бесперебойную работу охранной системы. Для настройки используется сервисная книжка, входящая в комплектацию противоугонной установки.

Пользователь Sigmax69 рассказал о соединении охранного комплекса с цифровым интерфейсом на примере автомобиля Хендай Солярис 2017.

Что такое CAN-шина

Электронный КАН-интерфейс в авто представляет собой сеть контроллеров, использующихся для объединения всех управляющих модулей в единую систему.

Данный интерфейс представляет собой колодку, с которой можно соединять посредством проводов блоки:

  • противоугонного комплекса, оборудованного функцией автозапуска либо без нее;
  • системы управления мотором машины;
  • антиблокировочного узла;
  • системы безопасности, в частности, подушек;
  • управления автоматической коробкой передач;
  • контрольного щитка и т. д.

Устройство и где находится шина

Конструктивно CAN-шина представляет собой блок, выполненный в пластиковом корпусе, либо разъем для подсоединения кабелей. Цифровой интерфейс состоит из нескольких проводников, которые называются CAN. Для подключения блоков и устройств используется один кабель.

Место монтажа устройства зависит от модели транспортного средства. Обычно этот нюанс указывается в сервисном руководстве. СAN-шина устанавливается в салоне автомобиля, под контрольным щитком, иногда может располагаться в подкапотном пространстве.

Как работает?

Принцип работы автоматической системы заключается в передаче закодированных сообщений. В каждом из них имеется специальный идентификатор, являющийся уникальным. К примеру, «температура силового агрегата составляет 100 градусов» или «скорость движения машины 60 км/ч». При передаче сообщений все электронные модули будут получать соответствующую информацию, которая проверяется идентификаторами. Когда данные, передающиеся между устройствами, имеют отношение к конкретному блоку, то они обрабатываются, если нет — игнорируются.

Длина идентификатора CAN-шины может составить 11 либо 29 бит.

Каждый передатчик информации одновременно выполняет считывание данных, передающихся в интерфейс. Устройство с более низким приоритетом должно отпустить шину, поскольку доминантный уровень с высоким показателем искажает его передачу. Одновременно пакет с повышенным значением остается нетронутым. Передатчик, который потерял связь, спустя определенное время ее восстанавливает.

Интерфейс, подключенный к сигналке или модулю автоматического запуска, может функционировать в разных режимах:

  1. Фоновый, который называется спящим или автономным. Когда он запущен, все основные системы машины отключены. Но при этом на цифровой интерфейс поступает питание от электросети. Величина напряжения минимальная, что позволяет предотвратить разряд аккумуляторной батареи.
  2. Режим запуска или пробуждения. Он начинает функционировать, когда водитель вставляет ключ в замок и проворачивает его для активации зажигания. Если машина оборудована кнопкой Старт/Стоп, это происходит при ее нажатии. Выполняется активация опции стабилизации напряжения. Питание подается на контроллеры и датчики.
  3. Активный. При активации этого режима процедура обмена данными осуществляется между регуляторами и исполнительными устройствами. Параметр напряжения в цепи увеличивается, поскольку интерфейс может потреблять до 85 мА тока.
  4. Деактивация или засыпание. Когда силовой агрегат останавливается, все системы и узлы, подключенные к шине CAN, перестают функционировать. Выполняется их деактивация от электрической сети транспортного средства.

Характеристики

Технические свойства цифрового интерфейса:

  • общее значение скорости передачи информации составляет около 1 Мб/с;
  • при отправке данных между блоками управления различными системами этот показатель уменьшается до 500 кб/с;
  • скорость передачи информации в интерфейсе типа «Комфорт» — всегда 100 кб/с.

Канал «Электротехника и электроника для программистов» рассказал о принципе отправки пакетных данных, а также о характеристиках цифровых адаптеров.

Можно ли сделать анализатор своими руками?

Для выполнения этой задачи автовладелец должен иметь профессиональные навыки в области электроники:

  1. Сборка устройства производится по схеме, представленной на первом фото в галерее. Предварительно нужно купить все детали, необходимые для изготовления. Основным компонентов является плата STM32F103С8Т6, оснащенная контроллером. Также потребуется электрическая схема стабилизатора и CAN-трнасивер. Можно использовать устройство МСР2551 или другой аналог.
  2. Если требуется сделать анализатор более технологичным, в него можно добавить модуль Bluetooth. Благодаря этому автовладелец может сохранять важную информацию в память смартфона.
  3. Для программирования анализатора используется любое подходящее для этого программное обеспечение. Согласно отзывам, оптимальный вариант — утилиты Arduino или CANHacker. Во второй утилите есть больше опций и имеется функция фильтрации информации.
  4. Чтобы произвести прошивку, понадобится преобразователь USB-TTL. Это устройство требуется для отладки, при его отсутствии можно использовать ST-Link.
  5. После загрузки утилиты на компьютер основной файл с расширением ЕХЕ прошивается в блок с применением программатора. Если процедура выполнена успешно, то надо дополнительно установить перемычку на Bootloader. Собранное устройство надо синхронизировать с компьютером, используя USB-провод.
  6. Следующим этапом будет добавление прошивки в анализатор. Для выполнения задачи потребуется утилита MPHIDFlash.
  7. После успешного обновления программы кабель от компьютера отключается и снимается перемычка. Выполняется установка драйверов. Если сборка выполнена корректно, то при подключении к ПК анализатор будет определяться в качестве СОМ-порта.

Фотогалерея

Фото схем для самостоятельного изготовления анализатора приведены в этом разделе.

Общая схема для сборки анализаторного устройства

Плата, использующаяся в качестве основы

1 О принципе работы сетевого интерфейса CAN-шина

Кан-шина в автомобиле предназначена для обеспечения подключения любых электронных устройств, которые способны передавать и получать определенную информацию. Таким образом, данные о техническом состоянии систем и управляющие сигналы проходят по витой паре в цифровом формате. Такая схема позволила снизить негативное влияние внешних электромагнитных полей и существенно увеличить скорость передачи данных по протоколу (правила, по которым блоки управления различными системами способны обмениваться информацией).

Кроме того, диагностика ЭБУ различных систем автомобиля своими руками стала проще. За счет применения подобной системы в составе бортовой сети автомобиля высвободилось определенное количество проводников, которые способны обеспечивать связь по различным протоколам, например, между блоком управления двигателем и диагностическим оборудованием, системой сигнализации. Именно наличие Кан-шины в автомобиле позволяет владельцу своими руками выявлять неисправности контроллеров и ошибки с помощью специального диагностического оборудования.

Кан-шина в автомобиле

CAN-шина – это специальная сеть, с помощью которой осуществляется передача и обмен данными между различными узлами управления. Каждый из узлов состоит из микропроцессора (CPU) и CAN-контроллера, с помощью которого реализуется исполняемый протокол и обеспечивается взаимодействие с сетью автомобиля. Шина Кан имеет минимум две пары проводов – CAN_L и CAN_H, по которым и передаются сигналы посредством трансиверов – приемо-передатчиков, способных усиливать сигнал от управляющих устройств сети. Кроме того, трансиверы выполняют и такие функции как:

  • регулировка скорости передачи данных посредством усиления или уменьшения подачи тока;
  • ограничение тока для предотвращения повреждения датчика или замыкания линий передачи;
  • тепловая защита.

На сегодняшний день признаны два вида трансиверов – High Speed и Fault Tolerant. Первый тип наиболее распространен и соответствует стандарту (ISO 11898-2), он позволяет передавать данные со скоростью до 1МБ в секунду. Второй тип приемопередатчиков позволяет создать энергосберегающую сеть, со скоростью передачи до 120 Кб/сек, при этом подобные передатчики не имеют чувствительности к каким-либо повреждениям на самой шине.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

  • Подключить сканер в разъем в автомобиле.
  • Завести двигатель машины.
  • Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
  • Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
  • Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
  • Повторно нажать «Далее».
  • В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
  • Снова нажать «Далее».
  • Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Сan шина на автомобиле ВАЗ

Can шина — это сетевой интерфейс ввода вывода, который используется практически во всех современных автомобилях, в том числе автомобилях марки ВАЗ. Данным интерфейсом оснащены модели Лада Приора (2170), Калина, Гранта и все последующие разработки АвтоВаз’а. Форм-фактор интерфейса для подключения OBD 2.

С помощью подключения к Can шине через соответствующий интерфейс, система позволяет производить диагностику электронных систем автомобиля. В частности это касается оборудования и датчиков силового агрегата, электронного оборудования установленного в салоне автомобиля и информационно-командной системы.

Технические характеристики шины Can, на автомобилях ВАЗ:

Реализация управления: Однопроводная схема (Шина LIN);

Скорость передачи данных: до 1 Мбит/с;

Скорость передачи данных между блоками системы комфорт: до 100 Кбит/с;

Интерфес Can: OBD 2;

Наличие данной «электронной шины» в системе автомобиля, также позволяет производить установку и подключение к ней дополнительного оборудования. Например систему контроля расхода топлива, спутниковую связь, систему контроля вращения.

Перечень устройст подключенных к данной шине, на автомобилях ВАЗ:

Силовой агрегат. Во главе цепи подключения, стоит блок ЭБУ. Далее по порядку подключаются остальные системы и блоки, в частности это: система управления коробкой передач, система безопасности (Airbug, ABS, VSA), усилитель руля, ТНВД, система отопления салона, сигнализация(иммобилайзер), монтажный блок и ряд датчиков отвечающих за работы ДВС.

Салон автомобиля. В данном секторе, к шине подключаются устройства отвечающие за комфорт пассажиров, в частности это электростеклоподъемники, парктроники, стеклоочиститель, прочие системы.

Информационно-командная система. Это набор электронных устройств автомобиля, все аналогично подключено к шине CAN. В этот перечь входит приборная панель, мультимедиа, навигация, информационные приборы.

Для подключения к шине CAN используется специальный программируемый CAN-модуль (Can-Log) от , позволяющий считывать технические параметры автомобиля с целью их дальнейшей обработки, оптимизации, настройки. Данный модуль используется только совместно с дополнительным оборудованием, например с системой AT-65i M 1(Autotracker), диагностическим устройством или компьютером со специальным ПО.
