Проверка дтож или как избежать сбоев в работе двигателя

Что же делать

Во-первых, включите отопительную систему, это поможет снизить высокую температуру устройства. После остановите машину в спокойном месте. Перед заглушением мотора, откройте кузов и посмотрите, работает ли вентилятор, отвечающий за охлаждение радиатора. После заводите автомобиль и потрогайте батарею: если она холодная, то сломался термостат, теплая — вышла из строя помпа или сама система радиации.

Сделайте паузу, чтобы дать движку остыть. Работая с горячей аппаратурой, можно легко обжечься паром. При оптимальном охлаждении восстановится мягкость водяных патрубков. После этого следует открыть батарею и свести раствор для охлаждения до приемлемой температуры. Ни в коем случае не лейте антизамораживающую жидкость, ведь головка блока может с легкостью потрескаться.

После всех вышеуказанных действий езжайте в гараж. Не двигайтесь на высокой скорости, а также лучшим вариантом станет высадка пассажиров.

Самодельный цифровой датчик температуры двигателя на приборную панель.

Многих автолюбителей по некоторым причинам попросту не устраивает обычный стрелочный индикатор температуры двигателя на приборной панели автомобиля. Вызвано это в основном тем, что такие датчики, в большинстве своем случаев, показывают неточные, а иногда и неверные данные. В сегодняшней статье мы расскажем о возможном решении данной проблемы, а решением у нас будет установка нового датчика с цифровым индикатором температуры.

Причиной того, что стрелочные индикаторы показывают неверные данные, обычно является то, что их рабочий диапазон, который составляет примерно 300-400 Ом, имеет некоторую погрешность в размере до 50 Ом. Из-за этого и выводятся неточные данные. Цифровой индикатор, в свою очередь, не имеет никаких погрешностей в выводе данных и способен более точно определить температуру двигателя и передать ее значение на циферблат. Кроме этого, такие индикаторы оснащаются дополнительным рядом полезных функций, таких как:

• Включение вентилятора на радиаторе, когда температура двигателя достигает 910С и его выключение при 880С; • Применение звукового сигнала, что-то в виде тревоги, когда температура достигает 990С и ее выключение при 980С; • Включение дополнительного сигнала при критических 1100С;

В неком смысле, можно сказать, что данный индикатор не только измеряет точную температуру двигателя, но и имеет (хоть и урезанный) функционал бортовых компьютеров.

Данный прибор настроен таким образом, что температура включения датчика вентилятора 2103-07, диапазон которой сужен с обеих сторон на 10С. Нужно это для более точного измерения температуры в блоке двигателя, а не на радиаторе. Сам датчик температуры помещается в корпус стандартного, старого датчика температуры ТМ106. Перед помещением все обрабатывается термопастой и делается разъем для того, чтобы при дефекте или выходе из эксплуатации датчика температуры, его можно было заменить без деформации самого корпуса.

Если у вас не имеется прошивки датчика, то схема не даст вам никакой полезной информации. Прошивку к вышеуказанной схеме можете найти по этой ссылке. Ну а этот вариант поможет вам подключать несколько термометров разом, а так же использовать один из приборов PIC на выбор.

В нашем случае был автомобиль ВАЗ 2110, который не имел дополнительного отверстия для циферблата датчика, поэтому мы вырезали его самостоятельно. Установив циферблат, может быть такое, что яркость циферблата превышает яркость других приборов на панели, поэтому на циферблат мы наклеили затемняющую поверхность, которая немного снизила его яркость. Данный небольшой тюнинг вашего автомобиля обеспечит вам более точную слежку за параметрами температуры двигателя автомобиля, а также вовремя оповестит вас о перегреве.

Что делать, когда датчик температуры не работает

Как и с любым другим компонентом вашего автомобиля, датчик со временем может выйти из строя. Это может вызвать ряд проблем, в том числе перегрев двигателя.

Если вы знаете, где находится датчик двигателя и как он выглядит, вы можете провести визуальный осмотр, чтобы определить, нет ли на нем трещин. Хотя эта визуальная проверка может быть полезной, она не поможет вам диагностировать каждую возможную проблему, поскольку некоторые неисправности датчика могут быть без визуального подтверждения.

Вообще говоря, если ваш датчик не работает, он отправит сигнал на компьютер и загорится индикатор «Check Engine». Если вы видите, что загорелся знак «Проверка двигателя», лучше немедленно связаться с службой технического обслуживания автомобиля.

Какие датчики могут располагаться в двигателе

Разные моторы могут иметь различное количество датчиков, исправность которых может по-разному влиять на запуск и работу силового агрегата. Если смотреть обобщенно, то любой индикатор, может повлиять на хороший пуск движка. Но, если разбирать по частям, то каждый датчик имеет свое предназначение, а поэтому не все могут повлиять на запуск сердца автомобиля. Рассмотрим, каждый датчик по отдельности и его предназначение в работе автомобиля.

Итак, начнем с самого начала. Автолюбитель залил горючее в автомобиль. На многих современных автомобилях устанавливают датчик качества топлива. Особенно такие датчики можно встретить на немецких и американских автомобилях, которые не адаптированные для нашего региона.

При поступлении плохого горючего в топливную систему, анализатор определяет, насколько качественное топливо попало в машину. Если была залита «бодяга», то мотор может начать заводится с трудом или вовсе не заведется. Располагается такое анализатор может перед или после топливного фильтра.

Второй индикатор по значению, который может повлиять на запуск мотора — датчик температуры охлаждающей жидкости. Именно неисправность этого индикатора может привести к тому, что силовой агрегат будет долго заводиться. Это связано с тем, что электронный блок управления думает, что мотор нагретый, и впрыскивает недостаточное количество топлива. Обычно, этот датчик больше всех подвержен поломкам.

Следующий индикатор, который непосредственно влияет на нормальный запуск движка — датчик регулятора холостого хода. Он определяет, какое количество топливно-воздушной смеси необходимо для нормальной работы мотора на холостом ходу и во время пуска мотора.

Датчик детонации также влияет на пуск агрегата. Обычно, он установлен в верхней части двигателя и улавливает вибрации издаваемые двигателем. В случае, если датчик подает в ЭБУ сигнал о том, что детонационные действия могут навредить мотору, блок управления блокирует подачу воздушно-топливной смеси и искру. При этом мотор может первый раз провернуть несколько раз коленчатый, а потом заглохнуть и вовсе больше не завестись.

Датчик положения дроссельной заслонки (ДПДЗ). Этот индикатор контролирует положение дросселя, а также процесс регулировки его для нагнетания воздуха в камеры сгорания. ДПДЗ неразрывно связан с датчиком массового расхода воздуха.

Датчик положения коленчатого вала. Он вычисляет положение коленвала относительно положения цилиндров. При выходе со строя, блок управления получает стабильные данные и останавливает работу мотора принудительно.

Датчик кислорода влияет непосредственно на образование воздушно-топливной смеси, а также на расход горючего. Он измеряет концентрацию кислорода в выпускных газах, чем контролирует непосредственно подачу топлива в камеры сгорания. Разность показаний индикатора изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

А задней части головки блока цилиндров расположен датчик фаз. Он определяет положение 1-го поршня в верхней мертвой точке. Разработан и основан на действие датчика Холла. Этот датчик регулирует фазы газораспределения, а именно открывание и закрывание выпускных клапанов.

Еще одним представителем воздушных индикаторов является датчик массового расхода воздуха (ДМВР). Расположен он перед дроссельной заслонкой и при помощи него контролируется количество воздуха, который поступает в камеру сгорания.

Этот индикатор анализирует положение дроссельной заслонки для подачи и регулировки количества воздуха подаваемого в цилиндры. Обычно, при выходе датчика со строя, количество нагнетаемого воздуха для разных режимов работы двигателя не меняется, и силовой агрегат попросту задыхается при добавлении количества топлива и оборотов.

Дополнительными датчиками могут считаться — датчик температуры охлаждающей жидкости расположенный на радиаторе и датчик диагностики электроники. Эти индикаторы устанавливаются на автомобилях с так называемой «тяжелой электроникой», где все процессы управления мотором проводятся бортовым компьютером.

Неотъемлемой частью датчик управления запуском двигателя является блок управления силовым агрегатом. Именно он контролирует все процессы, происходящие в движке, а также регулирует настройки для оптимального пуска. Выход со строя этого элемента повлечет за собой то, что мотор попросту не заведется.

Регулятор температуры своими руками: питание и нагрузка

Что касается подключения LM 335 то оно должно быть последовательным. Все сопротивления необходимо подобрать так, чтобы общая величина тока, который проходит через термодатчик соответствовала показателям от 0,45 мА до 5 мА. Превышения отметки допускать нельзя, так как датчик будет перегреваться, и показывать искаженные данные.

Запитка терморегулятора может происходить несколькими способами:

  • С помощью блока питания с ориентировкой на 12 В;
  • С помощью любого другого устройства, питание которого не превышает вышеуказанный показатель, но при этом ток, протекающий через катушку не должен превышать 100 мА.

Еще раз напомним о том, что показатель тока в цепи датчика не должен превышать 5 мА, по этой причине придется использовать транзистор с большой мощностью. Лучше всего подойдет КТ 814. Конечно, если вы хотите избежать применения транзистора, можно использовать реле с меньшим уровнем тока. Он сможет работать от напряжения в 220 В.

Размещение наружного датчика температуры в зависимости от марки авто

Современные автопроизводители самостоятельно определяют, где будет размещаться это устройство в зависимости от конструктивных особенностей производимых транспортных средств. В частности, можно выделить следующие закономерности:

  • практически на всех автомобилях Volkswagen этот датчик размещается на задней части переднего бампера;
  • если говорить про японские модели марки Toyota, то здесь этот элемент чаще всего располагается на нижнем конце передней панели бампера в 30 см от земли;
  • что касается российских транспортных средств ВАЗ, то здесь датчик температуры размещается на специальный кронштейн за бампером почти у самой земли;
  • производитель BMW устанавливает этот элемент возле переднего правого колеса, а именно в подкрылок бампера.

Подобное размещений датчика температуры снаружи позволяет получать максимально достоверные показатели изменения температурного режима за бортом транспортного средства в текущий промежуток времени.

Также такое размещение этого элемента позволяет защитить его от попадания влаги. Более того, производителя чаще всего помещают сам датчик в соответствующий защитный кожух, чтобы вода не могла попасть на само устройство, и тем самым повредить его или изменить текущие достоверные показатели температурного режима на улице.

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

  1. отсоедините разъем от датчика;
  2. переведите режим измерения мультиметра на «20 В постоянное напряжение»;
  3. присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С Сопротивление проводника, Ом Температура жидкости, °С Сопротивление проводника, Ом
5 7 280 45 1 188
10 5 670 50 973
15 4 450 60 667
20 3 520 70 467
25 2 796 80 332
30 2 238 90 241
40 1 459 100 177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

  • Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
  • Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
  • Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
  • Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
  • Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

  • Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
  • Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
  • Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
  • Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
  • Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Рено Логан

На Рено Логан можно использовать много видов ДТОЖ, к примеру, MEAT & DORIA 82187, JP GROUP 1293102400, Vernet WS2602 и другие.

Оригиналы:

12-RENAULT-7700101968 (контакты «треугольник) – стоит на 8 клапанных моторах до 2012 года.

12-RENAULT-226307034R – после 2012 года (контакты в ряд).

Все они подходят для моторов K4M и K7M, места их расположения разняться.

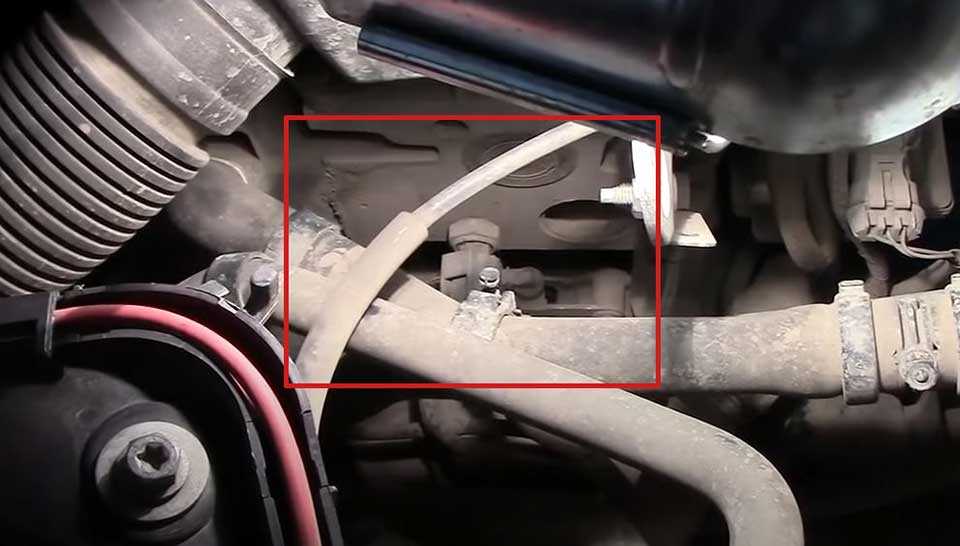

Так на K4M (8 клапанов) измеритель температуры установлен в корпусе водораспределителя (в блоке цилиндров). Он один, передает информацию на панель приборов и работает совместно с ЭБУ.

На двигателе K7M в заднем торце головки блока цилиндров.

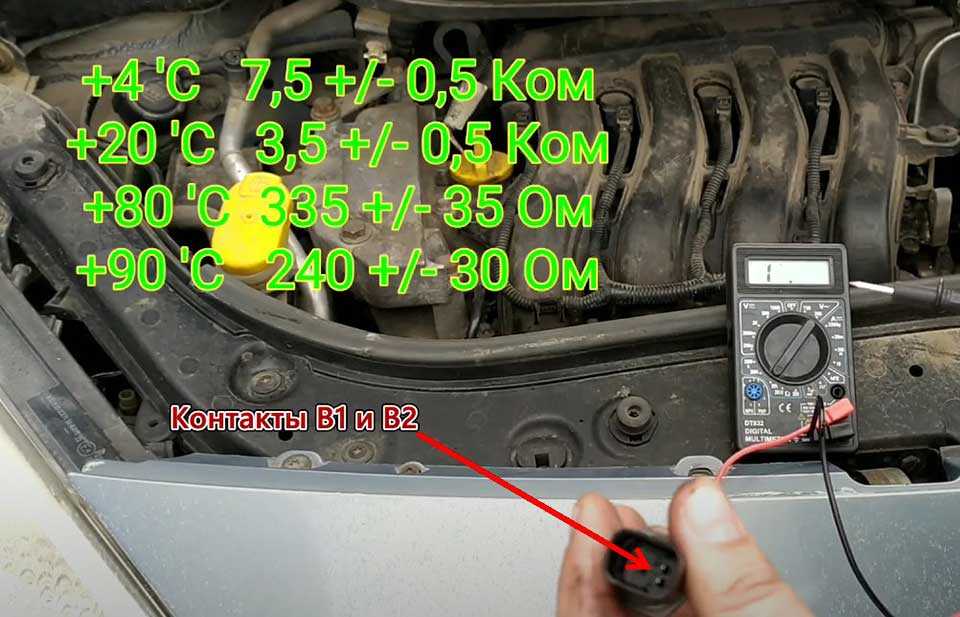

На корпусе колодки нанесены обозначения трех выводов «А», «В1» и «В2». Замера рабочего напряжения, как и в случае выше, проводится при включенном зажигании между выводом «В1» и массой. Норма – от 4,8 до 5,2 В.

Если напряжение к колодке не поступает, отсоединяем жгут проводов от ЭБУ и тестером проверяем проводку на обрыв цепи. Замеры делаем между «В1» и выводом «13» ЭБУ.

Если цепь рабочая, значит вышел из строя блок управления.

Переводим тестер в режим «Замер сопротивления» и проверяем на обрыв цепь «массы» датчика между выводом «В2» и корпусом машины (двигателя).

Показания в менее 1 Ом указывают на исправность цепи. Если прибор показал бесконечность, то между выводами «73» ЭБУ и «В2» колодки обрыв.

Дальше, сели не хотите снимать датчик температуры ОЖ с двигателя, с помощью тестера замерьте показания сопротивления на прогретом и холодном моторе между выводами датчика «В1» и «В2».

Нормативные данные показаны в таблице 4.

Температура, С

Сопротивление, Ом

120

105

110

135

90

240 (+/ — 30)

80

335 (+/ — 35)

50

810

25

2050

20

3500 (+/ — 500)

4

7500 (+/ — 500)

Чтобы дальше проверить устройство, можно воспользоваться одним из рассмотренных выше способов.

Для большей надежности желательно демонтировать девайс, для используйте головку на 21.

Виды ДТОЖ

Существуют два основных типа измерителя: механический и цифровой.

Механический аппарат осуществляет свою работу в «аналоговой» форме через передачу электронного сигнала. Такой прибор напрямую подсоединен к температурному указателю или с реле, замыкающимся при достижении определенной температурной отметки. Такое подключение использовалось на старых карбюраторных моторах в особенности в популярных в России «Жигулях».

Цифровой детектор работает аналогичным образом, только подключается он к цифровому блоку – он же ЭБУ.

Уже в этом блоке совершается первичный анализ полученной информации. Происходит отражение информации на соответствующий элемент приборной панели. В том числе ЭБУ определяет, когда отдавать команду на зажигание вентилятору.

Цифровые приборы используются на всех современных автомобилях любой марки от рено логан до ламборджини диабло.

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Возможные неисправности и проверка

Любое, даже самое совершенное оборудование может выйти из строя. Такие его элементы, как датчики, относятся к долговечным приборам и ломаются очень редко.

Причины выхода из строя датчика газа

Сигнал от газового электронного блока управления, управляющий форсунками, корректируется тремя факторами: давлением в форсуночной рейке, температурой газа, тосола в узле охлаждения, от которой зависит работа редуктора. Когда происходит поломка на одном из этих узлов, слаженная работа ГБО нарушается со всеми вытекающими последствиями.

Вероятные причины, почему температурный датчик не работает, могут быть следующими:

  1. Напряжение на приборе есть, но он посылает сигнал на ЭБУ, значит между этими двумя устройствами нет контакта. Причина выявляется с помощью диагностики соединяющих кабелей.
  2. На устройстве нет напряжения. Значит, либо электропитание к нему не поступает, либо он вышел из строя. Недоступность питания проверяется с помощью «прозвона» не только самого температурного датчика, но и датчика давления, электронных кабелей.
  3. Если прибор перегорел или имеются другие причины того, что он не выдаёт температурные значения, настроить его невозможно. Выполняют диагностику всех элементов системы ГБО, которые так или иначе с ним связаны.

Чтобы восстановить работоспособность, устраняют причину неисправности. При неполадках в электрической магистрали устраняют обрывы. Когда вышел из строя сам прибор, его меняют.

Частые ошибки, которые отправляет на электронный узел управления температурный датчик, очень редко связаны с его поломкой. Чаще причина заключается в неправильной настройке. Необходимо задействовать соединительный провод, компьютер и соответствующее программное обеспечение, чтобы выполнить диагностику и настройку. Надо учитывать модификацию ГБО и технические особенности модели автомобиля, где оно установлено. Без специальных знаний сделать это невозможно.

Как определить неисправность датчика температуры редуктора?

Определить, когда датчик температуры газового редуктора вышел из строя, можно по следующим признакам, которые сложно не заметить:

  1. Двигатель внутреннего сгорания не переходит на газовую смесь.
  2. Испаритель не прогрелся до оптимального показателя температуры, а двигатель уже перешёл на газовую смесь.

Как проверить датчик температуры на редукторе ГБО? Нужно выкрутить его из редуктора и измерить сопротивление. При комнатной температуре оно должно выжать 1,6 кОм, при нагреве будет начинает падать. Если при нагреве датчика примерно до 60℃ сопротивление падает до 0,5 кОм и вновь резко идёт до бесконечности, значит, присутствует обрыв цепи. Такое положение дел нельзя оставлять без внимания. Двигатель не будет переключаться на газ. Это ведёт к поломкам МАР-сенсора, инжекторов, редуктора, и даже мотора.

Датчик температуры своими руками: схемы, варианты постройки простых и точных датчиков температуры (90 фото)

Терморегулятор представляет собой элемент, который позволяет регулировать температуру бытовых приборов, воздушных масс в помещении, систему кондиционирования и холодильного оборудования.

Благодаря этому удается избежать перегрева устройства и предотвратить его преждевременную поломку. Современные виды техники имеют инновационный датчики, которые помогают контролировать температурный процесс внутри приборов.

Как сделать датчик температуры своими руками? Представляю вашему вниманию подробные схемы для сборки данной детали. Рекомендации опытных техников помогут избежать распространенных ошибок в ходе рабочего процесса.

Изготовление самодельного датчика

Итак, штатный датчик сгорел, прибрести новый по каким-либо причинам не получается. Например, не можете найти его отдельно (сигнализация продается только в комплекте). Если он иногда и встречается в продаже, то цена его может достигать одной — полутора тысяч рублей.

Другая ситуация: функция автозапуска до этого не использовалась, а появилось желание ее осуществить. Те, кто умеет пользоваться паяльником, могут легко сделать дефицитную запчасть своими силами.

Что требуется, чтобы изготовить датчик температуры двигателя для сигнализации:

  • сопротивление на 1,5 кОм;
  • терморезистор 10 кОм;
  • конденсатор емкостью 0,1 мкФ.

Последовательно соединяют терморезистор и сопротивление, откусив с помощью кусачек его ножки до 2 — 3-х см. Затем на сопротивление надевают отрезок термоусадочной трубки. К получившемуся элементу добавляют параллельно конденсатор, и датчик готов. Припаивают два одножильных провода и защищают их дополнительно термоусадкой.

Учитывая копеечную стоимость радиодеталей, поделка обойдется не дороже 150-ти рублей, то есть на порядок дешевле покупного изделия.
