Принцип работы abs в автомобиле

Какие бывают неисправности

Что касается надежности антиблокировочной системы, то это одна из самых надежных систем автомобиля. Ее элементы редко когда выходят из строя, а связано чаще всего это с нарушением правил эксплуатации и обслуживания. Все электронные части надежно защищены от перегрузок предохранителями и реле, поэтому блок управления не даст сбоя.

Самые распространенные неисправности системы – выход из строя датчиков колес, так как они расположены в таких местах, в которых крайне сложно исключить попадание на них воды, пыли или грязи. Если подшипник ступицы сильно люфтит, то датчики будут работать со сбоями.

Другие неполадки уже связаны больше с сопутствующими системами автомобиля. Примером тому является снижение напряжения в электрической сети машины. В этом случае ABS отключится из-за сработавшего реле. Та же проблема может наблюдаться при скачках напряжения в сети.

Если антиблокировчная система самостоятельно отключилась, не стоит паниковать – машина просто будет себя вести, как если бы в ней не было АБС.

Ремонт и обслуживание тормозной системы авто с ABS имеет свои особенности. Например, прежде чем менять тормозную жидкость, необходимо при выключенном зажигании несколько раз нажать на тормоз и отпустить (около 20 раз). Это сбросит давление в аккумуляторе гидроблока. О том, как правильно заменить тормозную жидкость и затем прокачать систему, читайте в отдельной статье.

О неисправности АБС водитель сразу узнает по соответствующему сигналу на приборной панели

Если сигнальная лампочка то загорится, то погаснет – следует обратить внимание на контакт датчиков колес. Скорее всего, из-за потери контакта блок управления не получает сигнал от этих элементов, и сигнализирует о неисправности

Типы датчиков

На автомобилях встречаются два вида датчиков:

  • пассивный датчик, построенный на основе катушки;
  • активный датчик, использующий в работе эффект Холла.

Пассивный датчик включается после начала движения и считывает данные от зубчатого импульсного кольца. Прохождение зубца мимо прибора вызывает генерацию импульса тока, который считывается блоком управления. Датчики начинают работать на скорости выше 5 км/час и не реагируют на загрязнение.

Активный датчик состоит из электронных компонентов и постоянного магнита, который установлен на ступице. При вращении магнита в приборе возникает разница потенциалов, которая формируется в сигнал управления микросхемой. Затем информация подается на блок. Датчики подобной конструкции встречаются редко, ремонт их невозможен.

Принцип работы ABS

Система АБС за все свои годы существования заметно эволюционировала, однако основной принцип работы остался неизменным. Самая обычная система имеет датчики, которые следят за скоростью вращения колес. Электронный блок, который выполняет функцию управления работой клапанов, исходя из полученной информации от датчиков. Также АБС включает в себя клапаны, что управляют в гидравлической тормозной магистрали. Таким образом, при торможении происходит следующее:

  • Датчик, который находится на ступице колеса, подает сигнал о замедлении или остановке в блок управления;
  • Блок управления, чтобы уменьшить давление и заставить колеса вращаться провоцирует открытие клапана на короткое время;
  • Насос, входящий в состав АБС, обеспечивает восстановление давления, после его снижения из-за работы клапана.

Такой процесс блокировки и разблокировки может производиться несколько раз за секунду, при этом водитель может почувствовать вибрацию педали тормоза.

Стоит также отметить, что эта система может быть одноканальной, двухканальной, трехканальной и четырехканальной. Это зависит от количества управляющих клапанов и датчиков. Сейчас на автомобили устанавливают четырехканальную систему, так как она является более эффективной и учитывает скорость вращения каждого колеса. К сравнению одноканальная система оказывает одинаковое действие на все 4 колеса и не учитывает, какие из колес оказались заблокированные. Принцип заключается в том что, каждый из датчиков реагирует на резкое снижение вращения колес. А также передают информацию о большой разнице между скоростями обеих осей колес. Но система АБС учитывает и этот факт, поэтому при повороте автомобиля, при расхождении в скоростях система не блокирует колеса.

Преимущества и недостатки системы

Система АБС на мягком грунте

Рассмотрим основные плюсы системы АБС:

  • сохраняет управляемость и устойчивость автомобиля при экстренном торможении, плохой погоде и т.д.;
  • в большинстве случаев уменьшает длину тормозного пути;
  • повышает эффективность процесса торможения;
  • обеспечивает лучшую маневренность автомобиля на скользком дорожном покрытии.

Антиблокировочная система имеет и недостатки: ее использование увеличивает тормозной путь на мягких грунтах (песок).  На таких покрытиях колеса наоборот необходимо блокировать. В последних поколениях ABS данный недочет практически устранен: система «научилась» определять тип поверхности, а после реализовывать отдельный алгоритм под определенное покрытие.

Устранение неисправностей

Причиной неисправности тормозной системы могут быть отказ в работе пневмоаппаратов, нарушение регулировок, а также утечки сжатого воздуха в пневмоприводе из-за негерметичности соединений трубопроводов и гибких шлангов. О негерметичности контуров пневмопривода сигнализируют светящиеся лампы предупредительных сигналов (см. рис. Щиток приборов и Блоки контрольных ламп) и зуммер. При достижении давления в контурах выше 450— 550 кПа (4,5—5,5 кгс/ см2) лампы должны погаснуть, и одновременно должен прекратить звучание зуммер. Время заполнения ресиверов сжатым воздухом до номинального давления не должно превышать 8 мин при номинальной частоте вращения коленчатого вала двигателя.

Герметичность пневмопривода проверяйте при номинальном давлении, включенных потребителях сжатого воздуха и неработающем двигателе. Места большой утечки воздуха определяйте на слух. Незначительные утечки можно определить, покрывая соединения трубопроводов мыльной эмульсией.

При поиске неисправностей пользуйтесь Схемами пневматического привода тормозных систем, на которых условно изображены тормозные аппараты и трубопроводы, соединяющие их.

Схема пневмопривода тормозных систем одиночных автомобилей КАМАЗ моделей 53229, 55111, 65115

1 — водоотделитель; 2 — компрессор; 3 — охладитель; 4 — четырехконтурный защитный клапан; 5 — автоматический регулятор тормозных сил; 6 — регулятор давления; 7 — выключатель сигнала торможения; 8 — тормозной кран; 9 — пневмоцилиндры привода заслонки механизма вспомогательной тормозной системы; 10 — кран управления стояночной тормозной системой; 11 — пропорциональный клапан; 12 — пневмоцилиндр привода рычага останова двигателя; 13 — кран управления вспомогательной тормозной системой; 14 — манометр; 15 – передняя тормозная камера; 16 — ресивер контура IV 17 — ресивер контура II; 18 — кран слива конденсата; 19 – задняя тормозная камера; 20,24 — ускорительные клапаны; 21 — двухмагистральный перепускной клапан; 22 — выключатель контрольной лампы стояночной тормозной системы; 23 — ресиверы контура III; 25 — ресивер контура I; 26 — выключатель контрольной лампы падения давления воздуха в контуре III; 27 — кран экстренного растормаживания; 28 – модуляторы АБС; 29 – датчик скорости АБС; 30 – влагомаслоотделитель с регулятором давления; А,В,С,Д – клапаны контрольных выводов.

Схема пневмопривода тормозной системы автомобилей КАМАЗ моделей 55111, 65115, работающих с прицепом

1 — водоотделитель; 2 — компрессор; 3 — охладитель; 4 — четырехконтурный защитный клапан; 5 — автоматический регулятор тормозных сил; 6 — регулятор давления; 7 — выключатель сигнала торможения; 8 — тормозной кран; 9 — пневмоцилиндры привода заслонки механизма вспомогательной тормозной системы; 10 — кран управления стояночной тормозной системой; 11 — пропорциональный клапан; 12 — пневмоцилиндр привода рычага останова двигателя; 13 — кран управления вспомогательной тормозной системой; 14 — манометр; 15 – передняя тормозная камера; 16 — ресивер контура IV; 17 — ресивер контура II; 18 — кран слива конденсата; 19 – задняя тормозная камера; 20, 24 — ускорительные клапаны; 21 — двухмагистральный перепускной клапан; 22 — выключатель контрольной лампы стояночной тормозной системы; 23 — ресиверы контура III; 25 — ресивер контура I; 26 — выключатель контрольной лампы падения давления воздуха в контуре III; 27 — кран экстренного растормаживания; 28 – модуляторы АБС; 29 – датчик скорости АБС; 30 – влагомаслоотделитель с регулятором давления; 31 – клапан управления тормозами прицепа; 32 – автоматические соединительные головки; А,В,С,Д – клапаны контрольных выводов.

Устройство и принцип работы

Давайте более подробно узнаем как работает ABS в автомобиле. Принципиальное устройство системы АБС достаточно простое.

Она состоит из датчиков, определяющих то, с какой скоростью вращается каждое колесо (они устанавливаются внутри ступицы). Модулятора, задачей которого является смена давления тормозной жидкости и блока управления. Это все, что входит в систему ABS.

Колёсные датчики непрерывно совершенствуются, становясь всё компактней и надёжней, и работая всё чётче. Когда-то такой датчик был только один, и устанавливали его на задний мост.

Затем датчиками стали снабжать также передние колёса. А в наши дни ABS в машине подразумевает оснащение датчиком каждого колеса отдельно и соединение этого датчика с индивидуальным модулятором.

Система антиблокировки (АБС) последних поколений не только следит за скоростью вращения колёс. Устройство ABS строго контролирует все составляющие общих показателей динамики автомобиля – как продольной, так и поперечной. Полученные данные система анализирует и соответственно корректирует давление в тормозной системе. А при необходимости может даже принудительно изменить силу тяги двигателя.

То есть, если в ходе маневра с торможением колесо буквально “стопорится” (и датчики определяют показатель угловой скорости, приближающийся к нулевому), об этом в доли секунды узнаёт управляющий блок системы, который немедленно принимает решение о том, что колесо необходимо “растормаживать”.

Для этого соответствующий модулятор ABS снизит давление тормозной жидкости и оперативно направит её избыток в гидроаккумулятор. И так будет продолжаться, пока колесо снова не станет управляемым и маневренным и успешно “зацепившись” за дорожное полотно снова не станет вращаться. Колесо разблокировано, его скорость снова повысилась?

Система АБС вернёт давление тормозной жидкости и будет снова притормаживать колесо. Это будет повторяться, пока автомобиль не остановится окончательно, или пока водитель не перестанет давить на тормоз. Если система не исправна, то в этом случае загорается лампочка аниблокировочной системы ABS на консоли приборной доски.

Технический прогресс постепенно делает вождение автомобиля всё более безопасным. Безусловно, система ABS на автомобилях, как и прочая “умная” электроника – это не абсолютное спасение от любых аварийных ситуаций и не замена мастерству вождения.

Однако доказано: правильно настроенная на полностью исправном автомобиле ABS позволяет сэкономить до четверти тормозного пути и даёт водителю шанс для успешного маневра. Это драгоценная возможность, которая уже спасла и ещё спасёт не одну жизнь!

Всем удачи и хороших тормозов!

Поделитесь информацией с друзьями:

Как работает АБС автомобиля

Антиблокировочная система работает следующим образом:

При нажатии на педаль тормоза она давит на жидкость в главном тормозном цилиндре и в результате жидкость выдавливается оттуда под давлением.

Из главного тормозного цилиндра жидкость поступает в гидравлический блок управления АБС.

В гидравлическом блоке управления есть 4 выхода, каждый из которых соединен трубкой с тормозным цилиндром на колесе.

На каждом из этих выходов гидравлического блока АБС стоит клапан, который открыт в первоначальном состоянии.

Жидкость под давлением выталкивается из гидравлического блока управления и по трубкам и шлангам поступает в тормозные цилиндры на каждом колесе.

В тормозном цилиндре на колесе создается давление, и жидкость выталкивает поршень, который связан с тормозными колодками.

В результате этого тормозные колодки давят на тормозной диск или барабан. Из-за этого между тормозными колодками и тормозным диском возникает сила трения, и он замедляет свое вращение.

Соответственно свое вращение замедляет и колесо.

В тормозных системах оборудованных АБС на ступице каждого колеса закреплен зубчатый диск и датчик.

При вращении колеса зубья диска проходят возле датчика, который фиксирует это.

Данные от датчика передаются в электронный блок управления.

При очень резком торможении колесо может заблокироваться и датчик по скорости замедления вращения колеса заметит это.

В результате чего электронный блок управления АБС видя, что какое-то колесо заблокировалось, подает сигнал на гидравлический блок управления и перекрывает клапан, подающий тормозную жидкость на это колесо.

Так как давления тормозной жидкости на это колесо снижается, оно перестает тормозить и начинает снова вращаться.

Как только колесо начинает вращаться, клапан на гидравлическом блоке открывается, и давление тормозной жидкости опять передается на тормозную систему этого колеса.

Колесо снова начинает тормозить.

Эти действия повторяются очень быстро и проявляются для водителя в том самом характерном звуке и вибрации педали тормоза при нажатии.

Благодаря этому при торможении колеса не блокируются и машина не идет, как называется юзом.

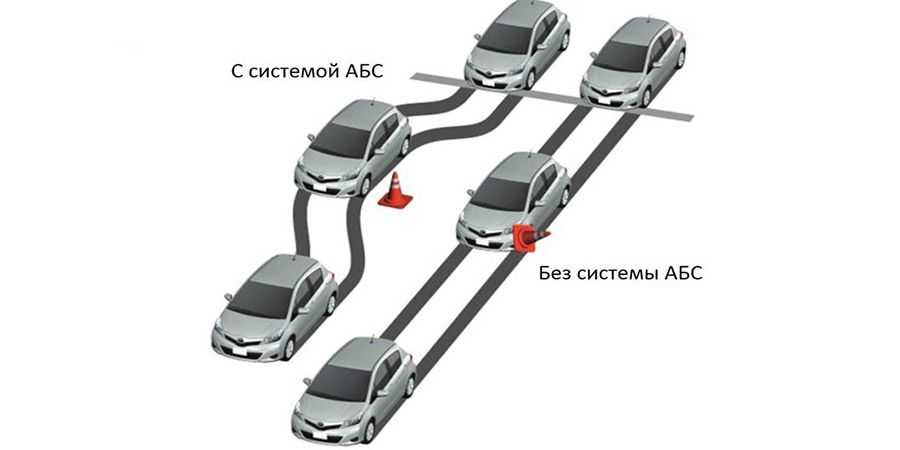

Ведь при движении юзом машина становится неуправляемой и не реагирует на рулевое управление. АБС же позволяет избежать этого и сохраняет у водителя возможность управления автомобилем.

Например, это поможет объехать препятствие, не отпуская педали тормоза. Существует заблуждение, что автомобили оборудованные системой АБС останавливаются на более коротком расстоянии, чем автомобили без АБС. В реальности это зачастую неправда.

Автомобиль с АБС в большинстве случаев пройдет больший путь до полной остановки, но благодаря тому, что при этом водитель может управлять автомобилем он сможет объехать препятствие, а не просто беспомощно нажимать на педаль тормоза и надеяться, что автомобиль остановится вовремя.

Также система АБС положительно влияет на состояние протектора покрышек. Ведь при отсутствии АБС и при блокировке колеса в торможении покрышка будет тереться об асфальт только одной точкой.

В результате такого торможения покрышка может сильно стереться в одном месте. При работе АБС такого не происходит.

Это описание упрощенного принципа работы системы АБС.

На практике же конструкция тормозной системы и АБС значительно сложнее. Например, тормозная система современного автомобиля имеет как минимум два независимых контура.

Это значит, что передние и задние колеса управляются отдельными трубками из главного тормозного цилиндра.

Это помогает сохранить возможность тормозить автомобилем, даже когда одна из трубок тормозной системы получит повреждение.

Система АБС: назначение и особенности

Перед тем, как рассматривать ABS, что это такое и как устроена система, необходимо разобраться с основным назначением и функциями. Начнем с того, что на панели приборов большинства авто при включении зажигания кратковременно загорается индикатор «ABS». Также при резком нажатии на педаль тормоза удается ощутить характерную вибрацию педали. Все это указывает на наличие и работоспособность указанной системы на машине.

Так вот, ABS или антиблокировочная система не позволяет колесам блокироваться при активном торможении. Такая система позволяет избежать полной потери управляемости в случае блокировки управляемых колес. Если точнее, АБС – это система, позволяющая управлять давлением в тормозных магистралях.

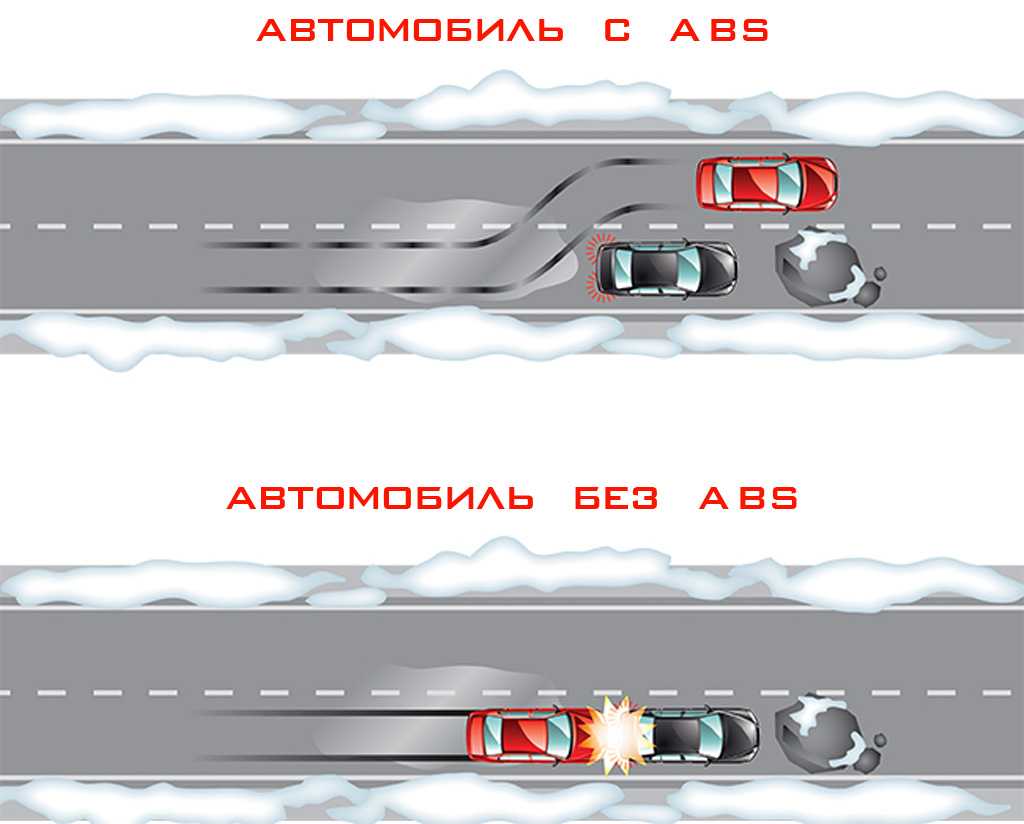

Начнем с того, что автомобиль без АБС с нажатой педалью тормоза и на полностью заблокированных колесах просто скользит, не реагируя на руль. Чтобы получить возможность управлять машиной, следует отпустить педаль тормоза и частично разблокировать колеса, позволив им вращаться.

Автогонщики и водители-профессионалы хорошо знают эту особенность, практикуя на автомобиле без АБС так называемый прием импульсного (ступенчатого) торможения. Весь прием сводится к тому, что водитель быстро нажимает и затем слегка приотпускает педаль тормоза, тем самым блокируя колеса для торможения, однако, не допуская полной блокировки, чтобы не произошло потери управляемости.

Само собой, обычный водитель, а не опытный профессионал при экстренном торможении испытывает моментальный испуг и сильно нажимает на тормоз. При этом машина без АБС становится попросту неуправляемой, вращение рулем во время торможения не позволяет изменить траекторию движения транспортного средства.

В такой ситуации теряется контроль над авто, не получается объехать препятствие, каким либо образом изменить траекторию движения авто при торможении и т.д. Естественно, все эти факторы долгое время оставались причиной многочисленных ДТП с серьезными последствиями.

Решить проблему была призвана система АБС. В двух словах, когда водитель сильно жмет на тормоз, система фактически имитирует работу гонщика-профессионала, который очень быстро нажимает и приотпускает тормоза. При этом электроника справляется с задачей намного быстрее и эффективнее по сравнению с человеком.

Вибрации, которые ощущаются при работе АБС на педали тормоза в виде «трещетки» и есть те самые импульсы-нажатия. Если точнее, как только система определяет, что колесо блокируется, она снижает давление в тормозной магистрали на данном колесе, чтобы позволить ему вращаться.

Пока водитель не отпустит педаль тормоза процесс блокировки и разблокировки колеса происходит непрерывно по несколько раз в секунду до момента, пока водитель не перестанет сильно жать на педаль. Система ABC настроена так, что антиблокировка ABS срабатывает только при активном торможении, то есть при легком подтормаживании ее работа зачастую не ощущается.

Еще следует добавить, что на авто с АБС машина при экстренном торможении имеет увеличенный тормозной путь по сравнению с моделями без такой системы в точно таких же условиях. Другими словами, ошибочно думать, что антиблокировочная система необходима для уменьшения тормозного пути. Главная ее задача — сохранить управляемость во время торможения, а также обеспечить равномерное и по возможности прямолинейное торможение.

Если же говорить о тормозном пути, все будет зависеть от покрытия. Например, если резко тормозить на сухом асфальте, АБС уменьшает тормозной путь, не позволяя колесам скользить. Если же тормозить на рыхлых поверхностях, на снегу или на льду, заблокированные без ABS колеса зарываются и тормозной путь меньше.

Однако, даже с учетом увеличения тормозного пути, именно АБС сохраняет возможность маневрирования и управления автомобилем, что зачастую намного важнее.

Система электронного распределения тормозных усилий (EBD)

Логическим продолжением основного алгоритма антиблокировочной системы является система электронного распределения тормозных усилий, которая работает в диапазоне, пока недоступном для АБС.

Электронное распределение тормозных усилий обеспечивает точный контроль за проскальзыванием задних колес относительно передних. При обнаружении проскальзывания впускные клапаны привода тормозных механизмов задних колес переключаются в режим удержания давления для предотвращения его дальнейшего роста, таким образом, электроника выполняет функцию снижения давления в тормозных механизмах задних колес.

В каких случаях АБС может не «сработать»?

Конечно, АБС не панацея, как и любой системе, ей присущи недостатки. Об этом необходимо знать каждому автолюбителю. Эксперименты показали, что на снегу автомобиль с АБС тормозит дольше, чем автомобиль без системы антиблокировки, но управляемый грамотным водителем. Так как прерывистый метод торможения в моменты блокировки ходовой части нагребает снег перед колесами автомобиля, что существенно замедляет движение. Электроника же системы АБС моментально отключает блокировку колес, поэтому снежного барьера не получается.

Похожая ситуация с данной системой возникает и на дорожном покрытии из песка или гравия. АБС не дает шинам нагрести подушку перед собой, поэтому тормозной путь получается намного длиннее.

Сыпучее, смешанное покрытие подъема также является серьезным препятствием для АБС. Резкое торможение в процессе подъема и небольшой откат, электронное управление воспринимает как команду на ослабление тормозной хватки и разжимает колодки. В итоге автомобиль скатывается задом вниз и его уже не удержать без применения ручного тормоза.

Не хватает быстроты реакции АБС на смешанном покрытии: лед и снег, сухой и мокрый асфальт и пр. Причина кроется в резкой смене условий движения, что ставит электронику в «тупик». Также замедляется срабатывание АБС и на разбитых дорогах или при неисправной ходовой части. Тормозные усилия ослабевают в момент отсутствия сцепления с дорогой, когда колесо отрывается от земли. Возобновив контакт с дорожным покрытием, колесо продолжает вращаться, а действия электронной системы запаздывают. Также антиблокировочная система не реагирует на легкое притормаживание и не срабатывает при движении на скоростях ниже 5-10 км/час.

Зачем нужна ABS?

Даже автомобилисты с большим стажем вождения и знаниями об автомобилях иногда ошибаются в том, для чего предназначена данная система. Обычно говоря об ABS, водители уверены в том, что она необходима для уменьшения тормозного пути, хотя на самом деле эта система нужна для того, чтобы водитель имел возможность управлять средством передвижения во время торможения и в экстренных ситуациях. Система АБС необходима для:

  • Обеспечения вращения колес таким образом, что водитель имеет возможность тормозить и совершать маневры. Ведь сохраняется необходимое сцепление с покрытием дороги. В случае с машиной без этой системы поворот руля в любую сторону не даст никакого результата, а машина будет двигаться по прямой траектории, пока передние колеса не восстановят сцепление с покрытием;
  • Безопасного прямолинейного тормозного пути, когда автомобиль попадает на неоднородную поверхность сцепления. Например, если одно колесо автомобиля попадает на мокрую часть дороги, а второе на чистый асфальт. Машина без этой системы при экстренном торможении может развернуться, ведь одна часть будет тормозить эффективней другой. А с системой АБС регулируется торможение колес даже при повороте;
  • Уменьшение тормозного пути на ровных поверхностях, когда есть достаточное сцепление колес с покрытием;
  • Предотвращения зарывания колес при рыхлых поверхностях таких как, снег, грязь, песок. АБС заставляет колеса вращаться, что предотвращает такие ситуации;
  • Улучшает торможение автомобиля на льду на шипованных шинах. Благодаря блокировке и разблокировки, машина тормозит с коротким проскальзыванием, что обеспечивает своевременную остановку.

АБС система обеспечивает надежную безопасность при любой погоде и на разных покрытиях

Эта система дает возможность водителю чувствовать контроль при любом торможении, что очень важно в экстренных ситуациях

Как проверить Датчик АБС?

В строении АБС присутствуют датчики скорости, они работают исходя из принципа электромагнитной индукции. Катушка со специальным магнитным сердечником фиксируется в редукторе, что находится в ведущем мосте. Зубчатый венец, закрепленный на ступице, имеет свойство вращаться параллельно с колесом. Данное вращение приводит к изменению параметров магнитного поля, ответной реакцией которого становится появление тока. Сила этого тока возрастает в соотношении со скоростью вращения колес. Таким образом, создается сигнал, который передается в систему управления. Одной из причин не исправности может стать обрыв провода. Это можно проверить с помощью специального тестера, пинов и паяльника:

  • Пины, что используют для ремонта, необходимо присоединить на разъемы;
  • Затем с помощью тестера измерить сопротивления датчика скорости. Предел нормы значения указаны в руководстве, их стремление сопротивление к нулю или бесконечности говорит о наличие замыкания или обрыва цепи;
  • После это следует проверить колесо и сопротивление, в исправном датчике эти показатели меняются.

При поломке датчика, следует выяснить, как его снять, а потом отвести специалисту на диагностику, после чего будет понятно можно ли его починить или требуется приобрести новый.

Без системы АБС сегодня не обходится ни одно современное транспортное средство. Особенностью этого устройства является простой принцип его работы и эффективность. Благодаря этому множество водителей могут контролировать торможение автомобиля при возникновении экстренных ситуаций

Поэтому так важно следить за состоянием системы и периодически проверять ее у специалистов
