Замена крестовины на карданном валу

Как проверить карданные валы, они же карданная передача на работоспособность на ВАЗ 2101-ВАЗ 2107?

Примечание! Перед тем как приступить к работе, мы вам рекомендуем при помощи щётки очистить все детали карданной передачи от налипшей на них грязи. А так же во время проведения всей работы, вам скорее всего понадобится сперва снять кардан с автомобиля и уже после чего разобрать его! (О том как разобрать его, см. в статье: «Ремонт кардана»)

1) В начале рекомендуется снять кардан для более детальной его проверки. (Как его снять, см. в статье: «Замена карданного вала»)

2) После снятия проверьте состояния абсолютно всех сварных швов которые присутствуют на кардане. А так же проверьте состояние шлицевых частей и саму трубу переднего карданного вала.

Примечание! Шлицевые части не в коем случае не должны иметь следов сильного износа, если вы такие следы обнаружили то в таком случае рекомендуется заменить тот вал на котором шлицы пришли в негодность!

3) Затем перебравшись к заднему кардану, осмотрите его и проверьте на нём наличие балансировочных грузиков, а так же посмотрите на состояние сваренных швов и посмотрите на диаметр отверстия вилки.

Примечание! В заднем кардане не должно присутствовать никаких значительных вмятин, а так же погнутость самих вилок или их отверстий так же не допускается. Для достоверности при помощи нутромера совместно с индикатором часового вида, измерьте диаметр обоих отверстий вилки который не должен превышать «23,825»!

4) Затем снимите крестовины для их осмотра, а после снятия проверьте состояния подшипников, шипов крестовины, а так же сальников, а так же обойм и самой крестовины.

Примечание! Если будут присутствовать следы видимого износа, то в таком случае замените крестовину вместе с её подшипниками на новую!

5) Следом снимите и проверьте состояние эластичной муфты кардана.

Примечание! Если вы обнаружите на муфте следы трещин, различного рода повреждений, а так же отслоение то в таком случае замените муфту на новую!

6) Теперь снимите и после чего проверьте промежуточную опору карданной передачи.

Примечание! Промежуточная опора не должна иметь деформаций, а так же трещин и разрывов эластичной обоймы, поэтому если вы обнаружили хоть один дефект, то в таком случае замените опору на новую!

7) И в завершение проверьте состояние самого подшипника промежуточной опоры, для этого проверните в обоих направлениях внутреннее кольцо и при этом прижимайте внутреннее кольцо к наружному.

Примечание! В этом случае внутренне кольцо должно вращаться плавно, а так же уплотнители самого подшипника не должны быть изношены иначе их придётся заменить!

Когда наступает время плановой замены крестовины кардана или (что более вероятно) в районе кардана начинается вибрация, биение, шумы и треск, то автовладельцы готовятся выложить внушительную сумму за ремонт кардана. Чаще всего требует замены крестовина кардана. Данная деталь не восстанавливается, её можно только заменить. Стоит она не дорого, но работа по замене потребует снятия кардана, так что готовьтесь оплатить целый день на СТО. Если же вы не боитесь трудностей, то крестовину кардана возможно поменять своими руками.

Возможные неисправности крестовины:

  • Люфт крестовины
  • Износ подшипника игольчатого
  • Износ самой крестовины
  • Вытекание и отсутствие смазки
  • Разрушение уплотнительного кольца
  • Металлический звон при движении
  • Шум и треск в районе кардана

Теоретически, крестовина очень надёжная деталь, ресурс которой должен быть около 500 000 километров пробега. Но на практике замена крестовины кардана происходит при пробеге 50-100 тысяч километров. На это влияют такие факторы как условия эксплуатации, фирма изготовитель детали, качество материалов, применяемых при изготовлении детали. Если ваш автомобиль часто эксплуатируется в районе сельской местности, то грязь и различные ухабы сократят жизнь вашей крестовины в несколько раз. Распространённая причина выхода из строя крестовины – банальная невнимательность при проведении планового техосмотра

Часто на отсутствие смазки не обращают внимание, пока крестовина не напомнит о себе вибрацией, шумом или звоном

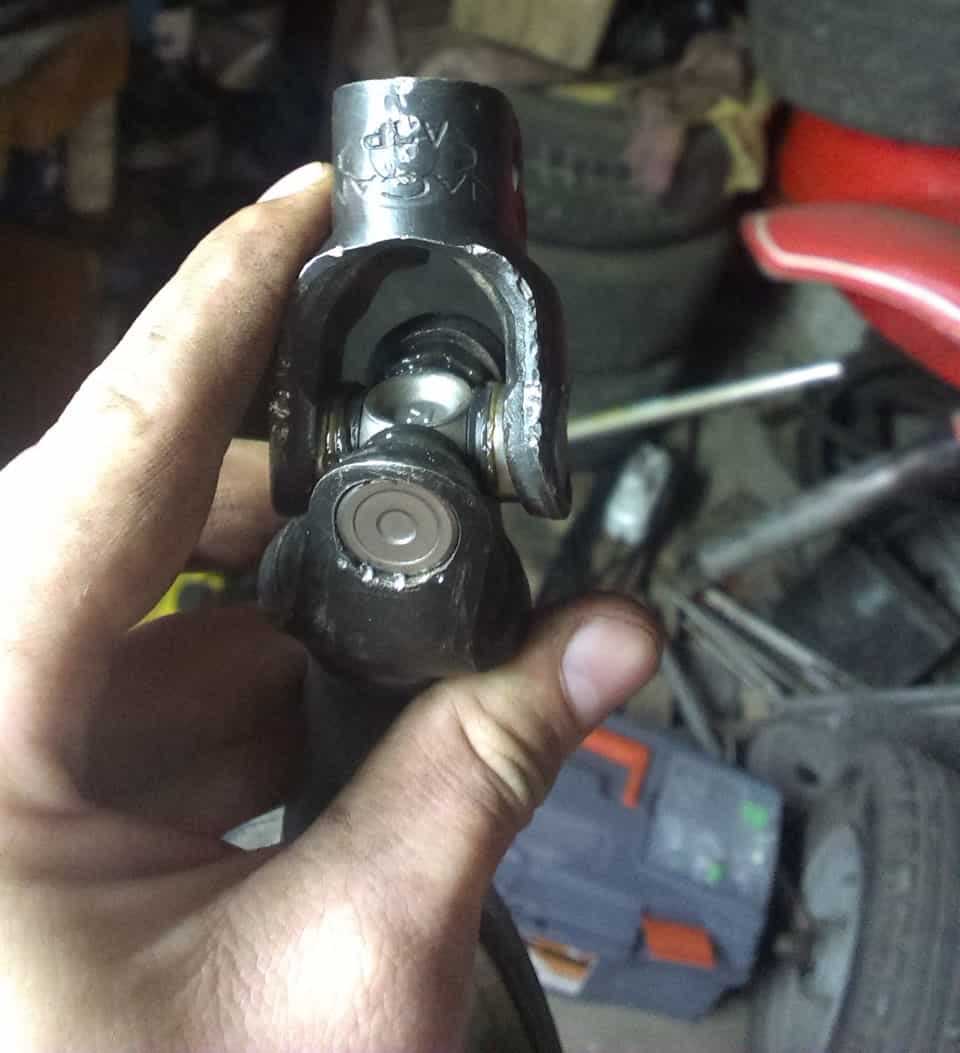

Признаки износа крестовины

Зачастую, автомобилисты, не обращают внимания на малозначимые признаки того, что пора сделать ремонт, и ждут, пока проблема заявит о себе во всеуслышание и это чревато последствиями, особенно, если речь заходит о потере управляемости автомобиля.

Первые признаки износа крестовины проявляются в виде:

  • наличия ощутимого сопротивления рулевого колеса при вращении на скорости свыше 80 км/час;
  • запоздалого поворота колеса и потери чувствительности (задержка отклика колес и рулевого вала);
  • увеличенного угла свободного хода колес (в народе этот признак еще называют «Люфт руля»);
  • неравномерного вращения рулевого колеса, рулевое колесо двигается резкими рывками;
  • явного скрежета или стука, возникающего при вращении руля, особенно ощутимым и явным скрежет становится на неровной дороге.


Чаще всего автомобилисты обращаются в автосервис для замены механизма крестовины рулевого вала только при появлении последнего признака неисправности, а зря, ведь в случае возникновения экстренной ситуации рулевое управление не сможет адекватно отреагировать на усилия водителя, а иногда, и вовсе, возможен отказ рулевого управления, этот уже чревато очень крупными неприятностями.

Ремонт крестовины вала производиться каждые 50 – 100 тыс., лучше чаще, иначе придется его полностью заменить на новый.

Для замены потребуется приобретение крестовины – в среднем 150-300 руб., некоторые автосервисы утверждают, что для корректной работы рулевого управления, нужно полностью рулевой вал (4 – 7 тыс. руб.), однако на большинстве автомобилей достаточно поменять только крестовину.

Какую крестовину выбрать

Выбирая крестовину нельзя полагаться только на ее стоимость. Это деталь, работающая в интенсивном режиме, поэтому она должна быть высококачественной. Специалисты рекомендуют выбирать крестовину со специальной пресс-масленкой. Наличие смазки позволит продлить ее срок эксплуатации. Можно даже в самом магазине провести несложный тест на качество детали. Для его выполнения нужно подготовить маленькое зеркало или кусок стекла. Расположите крестовину на поверхность стекла и, взявшись за два противоположные ее концы, покачайте крестовину. После этого повторите операцию с другими концами.

Переверните деталь и сделайте все заново. Если во время теста крестовина будет издавать характерный стук, тогда от ее покупки все-таки лучше отказаться. Чтобы впредь не сталкиваться с такими проблемами при покупке, лучше отдавать предпочтение только известным производителям. Ниже представлены лучшие мировые бренды.

Таблица. Обзор популярных производителей крестовин.

Название бренда, фото Описание
GMB Компания была основана еще в 40-х годах, выпуская карданные валы, комплектующие рулевого управления, трансмиссий и других автомобильных узлов. Спустя годы GMB сумела стать лидером в своей сфере.
Sicit Известный итальянский производитель, специализирующийся на производстве крестовин карданных валов и прочих деталей ходовой части автомобиля.
Welte Германская промышленная компания, которая начала свою работу еще в 1952 году. Специализируется на производстве карданных валов и их комплектующих для автомобилей. За многие работы компания сумела завоевать доверие среди автомобилистов всего мира, предоставляя лишь высококачественную продукцию.
АДС Отечественный производитель, работающий в сфере производства качественных запчастей на протяжении 60 лет. Компания ОАО «Автодеталь-Сервис» (сокращенно – АДС) является главным поставщиком российского автопрома. Продукция отличается высоким качеством и в то же время низкой стоимостью.
ОАО «Автоваз» Еще один представитель отечественного автопрома. Производство сосредоточено в небезызвестном городе Тольятти, где компания создает надежные и качественные элементы, способствующие длительной эксплуатации транспортного средства.
F.B.Cardan Известный мировой производитель перекрестных соединений для карданных валов. Продукция подходит для большинства современных моделей автомобилей. Компания находится в Италии.

Выполняем замену

Чтобы приступить к замене крестовин, нужно обеспечить себе доступ к кардану и открутить его. Есть умельцы, доказывающие, что можно менять крестовины не снимая кардан. Как по мне, этот способ для экстремалов, которые все делают через одно место, мы ведь к ним не относимся?

Снятие кардана

Для примера мной взят карданный вал автомобиля «Газель», крестовины устроены одинаково, я уже говорил, а крепление может отличаться, от других машин, но не на столько, чтобы описывать снятие каждого вала отдельно. Порядок действий такой:

Установить машину так, чтобы у вас был доступ ко всем болтам кардана. По технике безопасности, заблокируйте колеса машины

Включите передачу, не важно какую, надо чтоб вал не крутился сам по себе. Промаркировать расположение всех элементов, которые будете снимать, чтобы при сборке они находились также, относительно друг друга

Карданный вал, деталь которая отбалансирована в собранном состоянии, просто перевернув вверх ногами карданную вилку, вы этот баланс нарушите. Потом начнутся непонятные вибрации и быстрые поломки крестовин. Зачем создавать себе ненужные проблемы? Только после этих действий кардан можно откручивать и снимать. Сначала открутите подвесной подшипник, который держится двумя гайками. Теперь 4 болта от фланца моста. Вытащите его из шлицов коробки передач

Снимаем крестовину

Далее работать гораздо удобнее в тисках. Зажимая вал не переусердствуйте, можно раздавить:

  1. Теперь будут нужны круглогубцы, крепкая большая отвертка, круглая наставка и молоток, вместо наставки годится трубка или стержень. Диаметр наставки должен быть меньше, диаметра проушин, но не на много.
  2. Круглогубцами удобно без повреждений вынимать стопорные кольца.
  3. Это можно делать и двумя плоскими отвертками, только тогда стопорное кольцо можно выкинуть.
  4. Если стопорное кольцо зажало туго, постучите по нему через наставку молотком. Тогда чашка просядет и вынуть стопор будет проще.
  5. Кольца можно извлечь сразу все, после этого нам нужно повыбивать из проушин чашки.
  6. Той же наставкой и молотком просаживаете чашку внутрь, с обратной стороны крестовины чашка выйдет наружу, она может и выпасть, но обычно выходит не до конца. Наносить удары по кардану не следует, помните о его балансировке.
  7. Вышедшую чашку проще вытащить плоскогубцами, газовым ключом либо зажмите её в тиски и дерните за кардан.
  8. Подобным же методом снимите остальные чашки.
  9. После снятия крестовины, возьмите железную щетку и очистите от грязи проушины и вилку.
  10. Внутри можно даже слегка пройтись мелкой наждачкой, затем очистите канавки под стопорные кольца и хорошенько протрите вал от пыли, можно даже помыть его бензином.
  11. Есть специальные съемники для крестовин, однако приобретать их нет смысла, даже в условиях СТО ими пользуются крайне редко.

Устанавливаем новую

Установка тоже не представляет собой ничего сложного, с этим справится любой:

Возьмите в руки новую крестовину и осторожно снимите две чашки с противоположных сторон. Главное не рассыпать иголки подшипников

Проверьте под чашкой наличие смазки. Бывает, производитель забывает пр смазку, и подшипник практически сухой, сам такое видел и не раз. Если смазки нет, нужно её аккуратно нанести пальцем, иначе при сборке выпадут иголки и придется разбирать заново. Поместите крестовину концами без чашек в проушины на кардане, после этого вставьте аккуратно чашки в проушины. Они должны легко продвигаться пальцами, насколько возможно. Затем, уже наставкой и молотком опускаются чуть глубже канавок стопорных колец.
Вставьте стопорные кольца. Если не получается вставить кольцо с одной из сторон, ненужно долбить со всей мочи, наоборот, аккуратно разберите крестовину. Бывает, что иголка крестовины выпадает из ряда и не дает крышке встать на место, насилуя подшипник вы только разобьете чашку и сплющите иглу, тогда придется приобрести еще один, на замену. Повторите процесс с другими концами подшипника. После замены, остается вернуть кардан в исходное положение и прикрутить.

Чтобы крестовины служили подольше, не забывайте их набивать смазкой, через имеющиеся масленки. Смазка набивается специальным шприцем. Смазку специально для крестовин искать не обязательно, поможет обычный «литол». Повторять набивку через каждые 5-6 тысяч пробега.

У меня все, спасибо вам, дорогие читатели, за то, что не забываете. Делитесь с друзьями ссылкой и сами подписывайтесь на обновления, будет много полезной информации, до свидания.

Как заменить крестовину карданного вала

При возникновении характерных постукиваний из-под авто и вибраций в салоне, есть вероятность, что придется менять крестовину карданного вала. Опытный водитель всегда заметит непривычную работу автомобиля, тогда как новичкам рекомендуется проходить регулярную диагностику на СТО.

Самостоятельная диагностика

Проверить состояние карданного вала можно самостоятельно. Для этого понадобится установить автомобиль на «яму» и провести тест: одной рукой удерживать вал, а другой — фланец ведущей шестеренки редуктора, при этом пытаться провернуть их друг к другу. При возникновении даже небольшого люфта, причина неисправности кроется в крестовине.

Важно: при работах с крестовиной карданного вала рекомендуется отметить вилки крестовин, чтобы последующий монтаж прошел без проблем

Как снять и установить крестовину кардана

Первым делом острыми плоскогубцами убирают стопорные кольца. Посредством молотка и мягкой выколотки снимают подшипники из вилки.

В ходе выдавливания подшипников могли образоваться заусеницы, которые следует убрать напильником. Пазы и посадочные отверстия очищаются посредством мелкой «наждачки».

Во вторую очередь устанавливают новую крестовину, для чего снимают обе чашки, заправляют новую деталь в «ушко» и надевают одну чашку, при этом важно не рассыпать иголки. При помощи выколотки осаждают чашку до выемки стопорного кольца, после чего устанавливают ее и переворачивают карданный вал

При помощи выколотки осаждают чашку до выемки стопорного кольца, после чего устанавливают ее и переворачивают карданный вал.

Третьим шагом становится — запрессовка чашек, для чего крестовину сдвигают в сторону чашки и действуют аналогично вышеописанным манипуляциям. Согласно заверениям специалистов. Вторую чашку устанавливать сложно, но доступно.

Важно: при установке крестовины кардана обязательно нужно смазать детали, кроме самих шипов, так как может образоваться воздушная подушка. Рекомендации по демонтажу и установке крестовины кардана

Рекомендации по демонтажу и установке крестовины кардана

При сборке шарниров важно исключить перекосы, иначе вновь придется снимать крестовину. При работе с выколоткой и молотком не стоит усердствовать, чтобы не повредить крестовину

При работе с выколоткой и молотком не стоит усердствовать, чтобы не повредить крестовину.

Монтаж кардана производится в обратном порядке, при этом стоит воспользоваться оставленными метками. Чтобы определить кардан в муфту на шлицы нужно слегка пристукнуть по торцу фланца.

В список инструментов, необходимы для замены крестовины карданного вала входит молоток, плоскогубцы, рожковые и торцевые ключи, отвертки и металлическая выколотка из меди или алюминия.

Именно те ощущения. Опыт эксплуатации шин Bridgestone Turanza T005.

Смотреть все фото новости >>

Съемник для крестовин карданного вала

Ремонт карданного шарнира обычно заключается в замене игольчатых подшипников, уплотнений и крестовины, для чего шарнир необходимо разобрать. Подшипники в проушинах вилок установлены с натягом (у ВАЗ натяг 0,005-0,038 мм), поэтому при разборке и сборке шарнира их приходится соответственно выпрессовывать и запрессовывать.

Наиболее часто встречающиеся конструкции карданных шарниров легковых автомобилей представлены на рисунке ниже, основные размеры и предельно допустимые износы узлов карданных передач приведены в таблицах ниже. Соединительным звеном в карданном шарнире является крестовина, которая служит также и для центрирования, так как соединяемые шарниром валы опираются через вилки на шипы крестовины. Осевой зазор 0,01-0,04 мм.

Фиксация подшипника карданного вала в проушине вилки стопорными кольцами радиальной сборки на автомобилях Москвич, Волга, ГАЗ, УАЗ, ЛуАЗ.
Карданный шарнир со стопорным кольцом осевой сборки.
Карданные передачи автомобилей ГАЗ, УАЗ и ЛуАЗ (игольчатые подшипники). Основные размеры сопрягаемых деталей и пределы допустимых износов.

Карданные передачи автомобилей ВАЗ. Основные размеры сопрягаемых деталей и пределы допустимых износов.

Центрирование осуществляется по торцам шипов, что учитывается при назначении допусков на расстояние между ними, а также допусками на соответствующие размеры вилки и корпусов подшипников. Требуемый осевой зазор при регламентируемом размере А обеспечивается подбором стопорных колец необходимой толщины.

Разборка карданного шарнира.

Разобрать карданный шарнир можно несколькими способами. Иногда после снятия стопорных колец подшипников последние извлекаются из вилок за считанные минуты «инерционным методом». Ударами вилкой о твердое основание. Но это удается, если посадка подшипников в проушинах вилок уже почти без натяга. При нормальной посадке подшипник приходится выпрессовывать.

Замена крестовины карданного вала ваз 2107

Разбирать и собирать шарниры с использованием молотка не следует, при этом неизбежно нарушается соосность отверстий в вилках, что приводит к ускоренному износу подшипников и цапф крестовины. Рекомендуется использовать оправки, кольца и тиски. Однако на практике их не всегда удобно применять (с учетом длины карданных валов порядка 1,5 метра).

Оправки и кольца для разборки и сборки карданного шарнира.
Размеры оправок и колец для разборки и сборки карданного шарнира ВАЗ, ГАЗ, УАЗ.

Значительно проще разобрать и собрать карданные шарниры при помощи приспособлений (струбцин), показанных ниже.

Приспособление (струбцина) для выпрессовки и запрессовки подшипников карданных шарниров Волга, Газель, УАЗ, ЛуАЗ.
Приспособление (струбцина) для выпрессовки и запрессовки подшипников карданных шарниров ВАЗ.
Основные правила разборки карданных шарниров ВАЗ.

Часть посадочной поверхности (по крайней мере одного из пары подшипников), выступающая из отверстия в проушине вилки, должна быть очищена от грязи и ржавчины. Перед разборкой шарнира зафиксируйте — в какой канавке стояло каждое стопорное кольцо, чтобы при сборке кольца установить на свои места. Кольца при снятии могут «улететь», поэтому, сжимая кольцо круглогубцами одной рукой, в другой держите ветошь, прикрывая «место действия».

Кольцо нельзя излишне сжимать или растягивать, оно может сломаться. После снятия стопорных колец тщательно очистите от грязи и ржавчины отверстия в вилках шарниров. Диаметр отверстий в проушинах вилок должен быть не более 23,823 мм, в противном случае отверстия разобьются очень быстро.

Обмятие канавок под стопорные кольца допускается до максимального размера между наружными стенками канавок соосных отверстий — 64,36 мм, в противном случае даже при самых толстых кольцах (размеры колец 1,50-1,62; шаг 0,3 мм) не обеспечить требуемый осевой зазор крестовины в пределах 0,01-0,04 мм.

Разборка карданного шарнира.

Отверткой снимают стопорные кольца с подшипников крестовины. Если кольцо проворачивается, то используют вторую отвертку, уперев ее в другой конец кольца. При выпрессовке подшипников в тисках с использованием оправок и колец или струбцины, пресс-масленка крестовины, во избежание ее поломки при выпрессовке, должна находиться вверху (направлена в сторону оправки).

Выпрессовываем верхний подшипник из вилки и снимаем его с крестовины. Одновременно с выпрессовкой верхнего подшипника выпрессовать нижний не удается, так как смещению крестовины вниз мешают уплотнения подшипников второй вилки. Вынимаем из первой вилки вторую с крестовиной и подшипниками. Второй подшипник первой вилки выпрессовываем также внутрь, предварительно по­вернув вилку подшипником вверх.

Признаки неисправности крестовин

Крестовина ВАЗ 2106, как и любая другая деталь автомобиля, имеет определённый срок службы. Теоретически ресурс детали довольно большой, около 500 тыс. км., но реальные цифры в 10 раз меньше. Поэтому замену приходится проводить через 50–70 тыс. км пробега. Обусловлено это не только качеством деталей, но и нашими дорогами, интенсивностью эксплуатации автомобиля. Отсутствие периодического обслуживания крестовин только приближает необходимость их замены. О том, что с шарниром возникли какие-то неполадки, свидетельствуют характерные признаки:

  • удары и стуки;
  • вибрации ходовой части;
  • скрипы во время движения или ускорения.

Щелчки и удары

Часто проблемы с крестовинами появляются при повреждении уплотнителей и попадании внутрь подшипников пыли, песка, грязи и воды. Все эти факторы негативно влияют на ресурс изделия. При износе шарниров будут слышны щелчки во время переключения передач на ходу, удары на скорости около 90 км/ч, также появляется хруст либо шуршание. При возникновении металлических звуков рекомендуется покрутить части кардана, например, установив авто на эстакаду. При обнаружении большого люфта крестовины нужно будет заменить.

Видео: люфт крестовины кардана

Если на моём автомобиле появляются щелчки в области кардана, но при этом я уверен, что крестовины ещё в хорошем состоянии и должны походить, то, скорей всего, в шарнирах попросту недостаточно смазки, для чего их нужно прошприцевать. Советую при появлении щелчков не затягивать с обслуживанием, поскольку подшипники будут разбиваться и без замены крестовины обойтись уже не удастся.

Скрипы

Причина скрипов в районе карданного вала обычно связана с закисанием крестовин. Проблема хорошо заметна в начале движения и при езде с малой скоростью, при этом машина скрипит как старая телега.

Крестовина может скрипеть из-за отсутствия смазки

Неисправность появляется при отсутствии обслуживания шарниров, когда подшипник попросту не справляется со своей задачей. Иногда после снятия кардана обнаруживается, что крестовина не движется вообще ни в какие стороны.

Видео: как скрипит крестовина кардана

Вибрация

Неисправности в виде вибрации с шарнирами кардана могут проявляться при движении вперёд или задним ходом. Проблема может присутствовать как со старыми подшипниками, так и с новыми. В первом случае неисправность обусловлена подклиниванием одного из шарниров. Если же вибрация сохранилась после замены крестовины, то, возможно, была установлена некачественная деталь либо монтаж выполнен неправильно. Крестовина, будь то старая или новая, должна двигаться в любую из четырёх сторон свободно и без заеданий. Если при движении шарнира руками приходится прилагать небольшие усилия, можно слегка постучать по чашке подшипника, возможно, он плохо сел.

Вибрации карданного вала могут быть связаны с нарушением балансировки. Причина может крыться в ударе по кардану чем-то твёрдым, например, при наезде на камень. Также могла отвалиться балансировочная пластина с вала. В таких ситуациях придётся посетить автосервис для устранения разбалансировки, а возможно и заменить сам вал.

Вибрации кардана бывают вызваны не только выходом из строя крестовины. Из личного опыта могу сказать, что проблема проявляется также при поломке подвесного подшипника, когда обрывается резина, в которой он удерживается. Особенно отчётливо вибрация слышна при движении задним ходом и в начале движения на первой передаче. Поэтому прежде чем приниматься за замену крестовины, нелишним будет проверить и опору карданного вала.

Особенности механизма

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

Неисправности рассматриваемого механизма бывают следующие:

  • выход из строя крестовин;
  • разрушение подвесного подшипника;
  • нарушение конфигурации(дисбаланс) вала;
  • поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
  • избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

  • появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
  • возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
  • появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
  • стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие

Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием. Работы по демонтажу кардана осуществляются в следующем порядке:

Работы по демонтажу кардана осуществляются в следующем порядке:

Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”. Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес. Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты. После вывинчивания крепления можно разъединить изделие от фланца дифференциала.

Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107. Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой. После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию

При установке изделия важно следить за тем, чтобы правильно поставить вал. Карданный вал на автомобилях семейства ВАЗ является довольно надёжным узлом

Однако и он нуждается в периодическом обслуживании. Все неисправности карданной передачи следует устранять в кратчайшие сроки. В противном случае могут возникнуть более серьёзные и дорогостоящие неприятности

Карданный вал на автомобилях семейства ВАЗ является довольно надёжным узлом. Однако и он нуждается в периодическом обслуживании. Все неисправности карданной передачи следует устранять в кратчайшие сроки. В противном случае могут возникнуть более серьёзные и дорогостоящие неприятности.


Как заменить и проверить карданный вал ВАЗ 2101-2107


Замена крестовины ВАЗ 2107, устранение скрипов и стуков из под днища. Замена крестовины.
