Подвесной подшипник карданного вала: неисправности и замена

Какие основные части имеет карданная передача автомобиля ВАЗ 2107?

  • Части, способные изменять угол и длину передачи – муфта (5), а также жесткие шарниры (9,7) и эластичный (3). Его называют муфтой. Роль муфты в том, что она уменьшает шумность соединения и выполняется угловая передача момента. Ремонт карданного вала требуется, если материал муфты потрескался и раскрошился. Проще говоря, нужна замена муфты.
  • Карданная муфта состоит из резиновых деталей (30) в количестве 6 штук, между ними есть прокладки из металла (31). Эти детали намертво соединены в неразъемный блок, поэтому в случае выхода из строя самое правильное решение – замена муфты.
  • Муфта помещается между фланцами (4,2). Они крепятся к ней болтами 35.
  • Промежуточная опора (6), которая служит для снижения вибраций и разного рода биений.
  • Передний вал ВАЗ 2107 (5) представляет собой трубу, на ней сваркой установлены шлицы. Спереди есть наконечник (40). На нем расположен один из фланцев муфты, а задний шлицевой конец расположен на подшипнике опоры (6). Сам подшипник хорошо изолирован уплотнителями от грязи. Ремонт карданного вала нужен, если шлицы стерлись.
  • Подушка из резины (12), в которой находится подшипник, хорошо гасит вибрацию. На ней передний вал может немного смещаться.
  • Промежуточная карданная опора крепится на кронштейн (15).
  • Важным является кронштейн безопасности (27), который не позволяет валу вывалиться в том случае, если разрушится муфта. Если этого кронштейна не было, то машины переворачивались бы на полной скорости, и такие случаи раньше бывали. В таком случае ремонт карданного вала невозможен, нужна замена.
  • Отличие заднего вала (8) от переднего «соседа» в том, что на концах у него есть вилка для шарнира.
  • Собственно шарнир является важным элементом передачи, он состоит из пары вилок (23), одной крестовины (22) и на отдельном рисунке выше, подшипников игольчатой конфигурации (20) – их 4 шт., колец (19) и сальников (21). Подшипники запрессовываются с достаточно большой силой около 800 кг в вилочные отверстия. Они неразборные, в случае неисправности нужна замена.
  • У крестовины существует нужный зазор, от 0,1 до 0,4 мм. Только в таких пределах крестовина правильно центрируется. Для правильной центровки есть кольца пяти размеров и пяти различных цветов. Ремонт карданного вала чаще всего состоит в коррекции этих зазоров, проводится замена колец.

Слабые места кардана

Чаще всего у карданного вала ломаются шарниры, крестовины и подшипники. В основном – по причине износа. Как правило, перечисленные детали рассчитаны на пробег в 60-70 тыс. км, но вполне вероятно, что он окажется меньшим. На это значение оказывают влияние:

  • особенности трансмиссии автомобиля;
  • тип привода машины;
  • качество изделий;
  • режимы, используемые при вождении;
  • условия при поездках.

Звуки или дрожание, несвойственные для исправного карданного вала, сигнализируют о неполадках среди входящих в его состав шарниров, подшипников и крестовин. Особенно, если в дебюте поездки или при смене скоростей раздаются стуки или щелчки.

Упомянутые компоненты карданного вала при большом износе рекомендуется не ремонтировать, а поменять на новые. Тем более, что такие изделия довольно просто устанавливаются и стоят относительно недорого. Ориентировочные цены на них следующие:

  • шарнир карданный – от 160 руб.;
  • крестовина карданного вала – от 280 руб.;
  • карданный подшипник – от 300 руб.

Автолюбитель, обладающий нужными навыками, может осуществить замену таких элементов карданного вала самостоятельно. Тем же, кто не является «спецом» по этой теме, лучше доверить процесс мастерам автосервиса.

Подготовка к ремонту карданного вала

Перед осуществлением замены крестовины в первую очередь стоит обзавестись новой деталью. И здесь даже у опытных водителей может возникнуть вопрос: какую крестовину лучше всего купить? Ремонтные работы с карданом проводятся не так часто, поэтому соответствующий опыт есть не у многих

При выборе нового элемента важно обращать внимание на репутацию изготовителя. Есть достаточное количество хороших аналогов оригинальный запчастей

Наименование Производитель Стоимость
GWB Германия 500 рублей
GKN Великобритания 550 рублей
HD Parts Финляндия 600 рублей
Herzog Германия 700 рублей

Для проведения всей работы нужно иметь подъёмник, но подобная роскошь есть далеко не у каждого водителя, поэтому на крайний случай хватит и смотровой ямы. Под передние колеса ставятся упоры, предотвращающие откат машины. Демонтировать вал и крестовину намного проще без съемника, при условии, что болты узла в хорошем состоянии, и они нормально освобождаются.

Статья в тему: Признаки неисправностей в ГУР

ОСОБЕННОСТИ РАБОТЫ КАРДАННОЙ ПЕРЕДАЧИ

Особенностью такого шарнира является неравномерность вращения. При изменении угла положения ведущего вала относительно ведомого, последний в определенных точках ускоряется или замедляется, то есть возрастает или снижается угловая скорость. Причем с увеличением угла скорость опережения или отставания ведомого вала от ведущего повышается, поэтому такая передача вращения носит циклический характер. Значительный угол (более 20 град.) между валами повышает нагрузку на составные элементы шарнира, что может привести к поломке.

Принцип работы карданного шарнира рассмотрим на примере, когда ведущий вал расположен строго горизонтально, а ведомый – под углом вниз (стандартное положение кардана). Начальное положение внутренней вилки шарнира – тоже горизонтальное. При передаче вращения из-за положения под углом, часть вилки, идущая вниз ускоряется относительно ведущего вала. Максимальное опережение достигается в нижней точке.

Одновременно, часть вилки ведомого вала, при вращении начавшая движение вверх, замедляется и отстает по скорости вращения от ведущего. Максимальное отставание – в самой верхней точке.

Из-за этих особенностей работы шарнира неравных угловых скоростей, вращение передается неравномерно.

Для снижения неравномерности скоростей вращения и нагрузки в конструкции карданной передачи применяется по два шарнира – на концах пустотелого вала. Причем для максимального сглаживания внутренние вилки расположены в одной плоскости.

За счет использования двух шарниров уменьшаются углы положения валов и, соответственно, и неравномерность скоростей вращения.

Из-за неравномерности вращения между валами карданная передача не используется в конструкции трансмиссии переднеприводных автомобилей. На таких моделях шарнир неравных угловых скоростей заменен на ШРУС, у которого передача осуществляется равномерно независимо от угла между валами.

Кардан: зачем он нужен?

Итак, какие проблемы могут возникнуть, если мы захотели передать крутящий момент от двигателя к колёсам? На первый взгляд задача довольно простая, но давайте взглянем на неё внимательнее. Дело в том, что в отличие от двигателя и КПП колёса вместе с подвеской имеют определённый ход, а это значит, что просто жёстко связать эти узлы невозможно. Инженеры решили эту проблему при помощи карданной передачи.

Она позволяет передать вращение от агрегата к агрегату, которые расположены под разными углами, а также уравновешивать все их взаимные колебания без ущерба для передаваемой мощности. В этом и заключается назначение карданной передачи.

Ключевым элементом механизма выступает так называемый карданный шарнир, он то и есть тем самым хитроумным инженерным решением, позволяющим нам с Вами наслаждаться поездками на автомобилях.

Нужно сказать, что карданы используются в различных узлах машины. В основном, конечно же, встретить их можно в трансмиссии, но кроме этого данный тип передачи актуален для системы рулевого управления.

Снятие карданного вала

Обратите внимание на то, что карданный вал имеет ось вращения. На нем находятся грузики, чтобы центровка была идеальной

И если хоть немного нарушить центровку, это может закончиться не очень приятно – появится вибрация, гул. Поэтому перед снятием кардана нужно поставить несколько меток:

1. На хвостовике, с помощью которого производится стыковка кардана и заднего редуктора.

2. Со стороны карданного вала.

3. В месте шлицевого соединения кардана и резиновой муфты на коробке передач.

Желательно метки сделать, хотя некоторые мастера и пренебрегают этим действием. А дальше – самое интересное. Заменить подвесной подшипник ВАЗ 2101-2107 несложно, но придется знать последовательность всех действий.

Виды балансировки

  1. Статическая. Применяется для определения и устранения неуравновешенности ротора без учета сил, возникающих при вращении. Для статического уравновешивания ротора, нужно центр его тяжести сместить так, чтобы ось вращения проходила через него. Применяют для дискообразных роторов с соотношением длины к диаметру не более 1/4. Эта балансировка проводится в одной плоскости коррекции и не подходит для карданной передачи.
  2. Моментальная. Для выполнения этой балансировки определяется и уменьшается главный момент дисбаланса вала, который и является показателем моментной неуравновешенности этого ротора. Такую операцию делают как минимум в двух плоскостях коррекции.
  3. Динамическая. Включает в себя статическую и моментальную. Используется для длинных роторов. Лучше всего подходит для балансировки карданных валов. Поэтому балансировка кардана делается на оборудовании, использующем этот способ.

При наблюдении за процессом балансировки на стенде невозможно понять, какой способ используется. Работа всех стендов выглядит одинаково – вал проворачивается, а дисплей показывает место и величину дисбаланса.

Разборка и сборка кардана

Чтобы балансировка карданного вала после его ремонта своими руками не потребовалась, нужно пометить положение валов, из которых он состоит, относительно друг друга. А собирая кардан, непременно совмещать проставленные отметки. Как это делать, можно увидеть на видео.

  1. При переделке карданного вала (укорочение, удлинение и т. п.).
  2. После устранения значительной деформации кардана, являющейся следствием, например, сильного удара.

Замена крестовины кардана ВАЗ 2106

Крестовины кардана подлежат только замене, поскольку иголки подшипника, наружная и внутренняя часть обоймы изнашиваются, что приводит к образованию люфта. Это говорит о невозможности и неуместности восстановления детали. Если по характерным признакам было выявлено, что шарниры кардана нуждаются в замене, потребуется демонтировать сам вал, а уж после приступать к ремонту. Для предстоящей работы нужны будут такие инструменты и материалы:

  • рожковый ключ на 13;
  • головка на 13 с воротком или трещоткой;
  • медная или алюминиевая наставка;
  • молоток;
  • сжимные плоскогубцы с тонкими губками;
  • универсальный съёмник;
  • зубило;
  • новая крестовина;
  • смазка «Фиол-1» или «ШРУС-4»;
  • большая отвёртка.

Снятие кардана

На ВАЗовской «шестёрке» крепление карданного вала выполнено к редуктору заднего моста, а ближе к коробке передач кардан удерживается подвесным подшипником. Демонтаж вала с автомобиля проводится следующим образом:

  1. Откручиваем крепление кардана ключом на 13.
  2. Если болты при отворачивании гаек проворачиваются, вставляем отвёртку, поджимая крепёж.
  3. При откручивании последнего болта вал придерживаем второй рукой, поскольку он может упасть на вас. Кардан отводим в сторону после полного вывинчивания болта.
  4. Зубилом на фланце эластичной муфты делаем отметку положения кардана.
  5. Отвёрткой отгибаем обойму уплотнителя возле муфты.
  6. Сдвигаем обойму вместе с уплотнительным кольцом в сторону.
  7. Откручиваем центральное крепление и придерживаем сам кардан.
  8. Для окончательного демонтажа сдёргиваем вал с коробки передач.

Снятие крестовины

После демонтажа карданного вала можно сразу приступать к разборке крестовины:

  1. Наносим маркировку вилок шарниров кардана, чтобы избежать нарушения заводской балансировки при сборке. Для нанесения меток можно использовать краску (на фото ниже) или ударить слегка зубилом.
  2. Извлекаем стопорные кольца специальными клещами.
  3. Зажав кардан в тисках, выпрессовываем подшипники через подходящие оправки либо выбиваем их молотком.
  4. Разбираем шарнир, смещая крестовину в направлении снятого подшипника, после чего слегка поворачиваем крестовину и извлекаем её из вилки.
  5. Аналогичным образом выпрессовываем противоположный подшипник.
  6. Повторяем действия, описанные в п. 3, и полностью демонтируем крестовину.

  7. Такие же шаги повторяем со вторым шарниром, если требуется и его замена.

Установка крестовины и кардана

Монтаж шарнира и вала выполняем в следующем порядке:

  1. С новой крестовины снимаем чашки и заводим её в проушины.
  2. Устанавливаем чашку на место, аккуратно обстукивая молотком до тех пор, пока не появится канавка для стопорного кольца. Монтируем его и поворачиваем кардан.
  3. Аналогичным образом вставляем и фиксируем противоположную чашку, а затем две оставшиеся.
  4. Наносим на шлицевое соединение кардана смазку «Фиол-1» или «ШРУС-4» и вставляем его во фланец эластичной муфты, фиксируя защитное кольцо.
  5. Крепим карданный вал к кузову и к редуктору заднего моста.

Видео: замена крестовины кардана на ВАЗ 2101–07

В крестовины кардана смазка закладывается с завода. Однако при замене изделия я всегда после проведения ремонта шприцую шарнир. Лишней смазка не будет, а её недостаток приведёт к повышенному износу. Для крестовин рекомендуется использовать «Фиол-2У» или «№ 158», но в крайнем случае подойдёт и «Литол-24». Хотя знаю автовладельцев, которые используют «Литол» как для крестовин, так и для шлицевого соединения. При шприцевании нагнетаю смазку до тех пор, пока она не начнёт выходить из-под уплотнителей. Согласно регламенту шарниры нужно обслуживать каждые 10 тыс. км пробега.

Для замены шарниров кардана необязательно быть опытным автомехаником. Желание автовладельца и пошаговые инструкции помогут выявить неисправность и провести ремонт в гаражных условиях без совершения ошибок.

Съемник для крестовин карданного вала

Ремонт карданного шарнира обычно заключается в замене игольчатых подшипников, уплотнений и крестовины, для чего шарнир необходимо разобрать. Подшипники в проушинах вилок установлены с натягом (у ВАЗ натяг 0,005-0,038 мм), поэтому при разборке и сборке шарнира их приходится соответственно выпрессовывать и запрессовывать.

Наиболее часто встречающиеся конструкции карданных шарниров легковых автомобилей представлены на рисунке ниже, основные размеры и предельно допустимые износы узлов карданных передач приведены в таблицах ниже. Соединительным звеном в карданном шарнире является крестовина, которая служит также и для центрирования, так как соединяемые шарниром валы опираются через вилки на шипы крестовины. Осевой зазор 0,01-0,04 мм.

Фиксация подшипника карданного вала в проушине вилки стопорными кольцами радиальной сборки на автомобилях Москвич, Волга, ГАЗ, УАЗ, ЛуАЗ.
Карданный шарнир со стопорным кольцом осевой сборки.
Карданные передачи автомобилей ГАЗ, УАЗ и ЛуАЗ (игольчатые подшипники). Основные размеры сопрягаемых деталей и пределы допустимых износов.

Карданные передачи автомобилей ВАЗ. Основные размеры сопрягаемых деталей и пределы допустимых износов.

Центрирование осуществляется по торцам шипов, что учитывается при назначении допусков на расстояние между ними, а также допусками на соответствующие размеры вилки и корпусов подшипников. Требуемый осевой зазор при регламентируемом размере А обеспечивается подбором стопорных колец необходимой толщины.

Разборка карданного шарнира.

Разобрать карданный шарнир можно несколькими способами. Иногда после снятия стопорных колец подшипников последние извлекаются из вилок за считанные минуты «инерционным методом». Ударами вилкой о твердое основание. Но это удается, если посадка подшипников в проушинах вилок уже почти без натяга. При нормальной посадке подшипник приходится выпрессовывать.

Разбирать и собирать шарниры с использованием молотка не следует, при этом неизбежно нарушается соосность отверстий в вилках, что приводит к ускоренному износу подшипников и цапф крестовины. Рекомендуется использовать оправки, кольца и тиски. Однако на практике их не всегда удобно применять (с учетом длины карданных валов порядка 1,5 метра).

Оправки и кольца для разборки и сборки карданного шарнира.
Размеры оправок и колец для разборки и сборки карданного шарнира ВАЗ, ГАЗ, УАЗ.

Значительно проще разобрать и собрать карданные шарниры при помощи приспособлений (струбцин), показанных ниже.

Приспособление (струбцина) для выпрессовки и запрессовки подшипников карданных шарниров Волга, Газель, УАЗ, ЛуАЗ.
Приспособление (струбцина) для выпрессовки и запрессовки подшипников карданных шарниров ВАЗ.
Основные правила разборки карданных шарниров ВАЗ.

Часть посадочной поверхности (по крайней мере одного из пары подшипников), выступающая из отверстия в проушине вилки, должна быть очищена от грязи и ржавчины. Перед разборкой шарнира зафиксируйте — в какой канавке стояло каждое стопорное кольцо, чтобы при сборке кольца установить на свои места. Кольца при снятии могут «улететь», поэтому, сжимая кольцо круглогубцами одной рукой, в другой держите ветошь, прикрывая «место действия».

Кольцо нельзя излишне сжимать или растягивать, оно может сломаться. После снятия стопорных колец тщательно очистите от грязи и ржавчины отверстия в вилках шарниров. Диаметр отверстий в проушинах вилок должен быть не более 23,823 мм, в противном случае отверстия разобьются очень быстро.

Обмятие канавок под стопорные кольца допускается до максимального размера между наружными стенками канавок соосных отверстий — 64,36 мм, в противном случае даже при самых толстых кольцах (размеры колец 1,50-1,62; шаг 0,3 мм) не обеспечить требуемый осевой зазор крестовины в пределах 0,01-0,04 мм.

Разборка карданного шарнира.

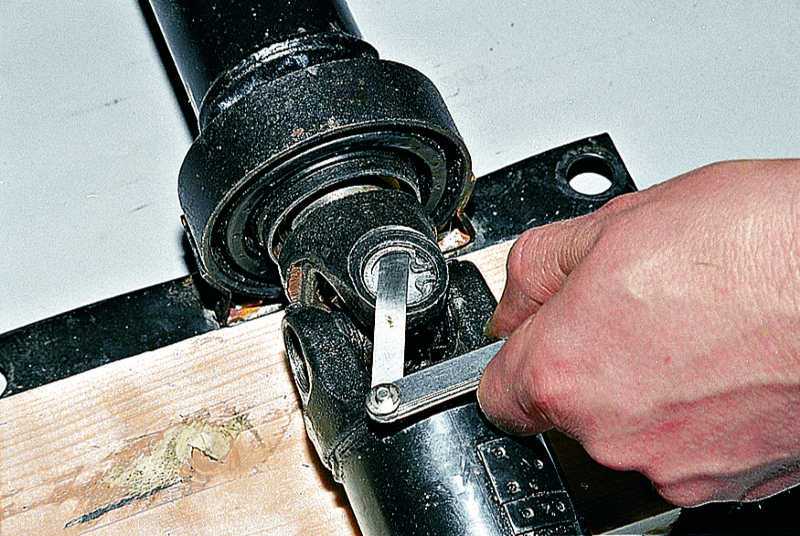

Отверткой снимают стопорные кольца с подшипников крестовины. Если кольцо проворачивается, то используют вторую отвертку, уперев ее в другой конец кольца. При выпрессовке подшипников в тисках с использованием оправок и колец или струбцины, пресс-масленка крестовины, во избежание ее поломки при выпрессовке, должна находиться вверху (направлена в сторону оправки).

Выпрессовываем верхний подшипник из вилки и снимаем его с крестовины. Одновременно с выпрессовкой верхнего подшипника выпрессовать нижний не удается, так как смещению крестовины вниз мешают уплотнения подшипников второй вилки. Вынимаем из первой вилки вторую с крестовиной и подшипниками. Второй подшипник первой вилки выпрессовываем также внутрь, предварительно по­вернув вилку подшипником вверх.

Сборка крестовины ВАЗ 2107

Приступаем к установке новой запчасти для этого с крестовины с двух противоположных сторон снимаем игольчатые подшипники.

Так же обратите особое внимание есть ли в подшипниках смазка если нет то можно немного положить. Смазка для крестовин кардана, как правило идет специальная («Фиол-2У»).

Если вы приобрели крестовину с тавотницей или как ее еще называют пресс-масленка то можно произвести смазку и после установки с помочь специального шприца.

Если вы приобрели крестовину с тавотницей или как ее еще называют пресс-масленка то можно произвести смазку и после установки с помочь специального шприца.

Внимание! При сборке деталей карданного вала не забывайте про метки которые вы наносили они должны совпадать. Вставляем саму крестовину в проушины карданного вала, после чего чашечки подшипника аккуратно вставляем, что бы не высыпались иголочки подшипника

Вставляем саму крестовину в проушины карданного вала, после чего чашечки подшипника аккуратно вставляем, что бы не высыпались иголочки подшипника.

Вставив подшипник его нужно посадить на свое место, так что бы можно было вставить стопорное колечко. Проделываем все тоже самое с разных сторон.

После того, как сборка крестовины ВАЗ 2107 завершена приступаем к установке карданного вала на автомобиль и хорошенько затягиваем болты, на этом замена крестовины ВАЗ 2107 закончена, а даже точнее говоря и весь ремонт можно считать завершенным.

После того, как вы выполнили проверку технического состояния карданного вала на автомобиле ваз 2105 и выявили определенные неисправности, можно приступать к его снятию, с целью проведения последующего ремонта. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Установите автомобиль на смотровую яму, эстакаду или подъемники. После чего переведите рычаг переключение скоростей в нейтральное положение. Далее вывесите заднее колесо.

  • На автомобиле с инжекторным двигателем предварительно необходимо снять теплозащитный экран, расположенный над каталитическим нейтрализатором. Для этого отворачиваем гайки его крепления к шпилькам кузова и снимаем, аккуратно выведя из пространства над выхлопной трубой.
  • Далее с помощью керна сделайте метку на фланце ведущей шестерни редуктора заднего моста относительно вилки карданной передачи. Чтобы при последующей сборке кардан установить в идентичное положение.
  • После чего очистите от грязи поверхность гаек крепления вилки кардана и обработайте их проникающей смазкой, чтобы они лучше откручивались.
  • Зафиксируйте вал от проворачивания с помощью большой плоской отвертки, при этом отвертку вставляйте в том место, чтобы ее стержень так же прижимал головку болта, тем самым фиксируя его от прокручивания.
  • Рожковым ключом на тринадцать откручиваем все гайки крепления болтов и снимаем их.
  • Подвяжите карданный вал проволкой к кузову, чтобы при последующем демонтаже опор он не провисал.
  • Далее в передней части шлицевого соединения с эластичной муфтой, плоской отверткой разгибаем усики обоймы сальника.
  • Теперь сдвиньте обойму по валу.
  • Отверните гайки крепления промежуточной опоры кардана к кузову автомобиля.
  • Теперь можно снимать кардан по направлению к заднему мосту, выведя его из зацепления с эластичной муфтой и предварительно отвязав удерживающую подвязку.

На этом ремонтные работы по снятию карданного вала на автомобиле ваз 2105 завершены. Произведите необходимый ремонт, после чего установку выполните в обратной последовательности.

Источники

  • https://vaz-russia.ru/remont/remont-kardannogo-vala-na-vaz-2101-vaz-2107.html
  • https://remontavtovaz.ru/vaz-2107/zamena-krestoviny-kardannogo-vala-vaz-2107.html
  • https://remont-vaz2106.ru/vaz-2105-kak-snyat-kardannyj-val

Ремонт карданной передачи

В процессе эксплуатации в карданной передаче появляются следующие дефекты:

  1. износ шеек крестовины;
  2. износ подшипников и сальников крестовины;
  3. разработка отверстий вилок;
  4. износ шлицев на валах и в вилках;
  5. прогиб или скручивание валов;
  6. износ опорного подшипника промежуточного вала.

Признаками указанных дефектов являются биение валов, увеличенный зазор в соединениях, стуки при движении и рывки при трогании с места.

Для устранения дефектов в карданной передаче ее разбирают в следующем порядке:

  1. Отвертывают болты фланцев, соединяющие карданные шарниры с ведущей шестерней главной передачи и с ведомым валом коробки передач, и снимают карданную передачу. При закрытой карданной передаче сначала отъединяют карданную трубу, откатывают задний мост, а затем отъединяют валы. При наличии промежуточного вала (автомобиль ГАЗ-51) прежде отвертывают фланец от ведущей шестерни главной передачи и удаляют основной вал, затем отвертывают от рамы подушку с опорой промежуточного вала и фланец промежуточного вала от ведомого вала коробки передач.
  2. После снятия карданной передачи разбирают карданные шарниры. При разборке карданного шарнира, имеющего игольчатые подшипники, отвертывают болты, снимают стопорные пластинки и крышки и вынимают игольчатые подшипники. После удаления всех подшипников вынимают крестовину и разъединяют вилки. С шеек крестовины снимают держатели с пробковыми сальниками.
  3. При разборке карданного шарнира, имеющего скользящие подшипники (автомобили ЗИС-5 и ГАЗ-MM), вынимают замочные кольца, стальные втулки и разъединяют вилки. Прогиб карданного вала определяют в центрах индикатором. Если величина прогиба в средней части вала превышает 0,5 мм, вал правят в холодном состоянии под прессом. Валы, шлицы которых скручены, изношены или смяты, заменяют новыми.

Изношенные шейки крестовин можно восстановить до нормального размера хромированием или напрессовкой стальных втулок с последующей механической обработкой.

Причины вибрации карданной передачи

  • Люфт в подшипниках крестовин, превышающий допустимые значения. Устраняется эта неисправность, как и следующая за ней по списку, заменой пришедшей в негодность крестовины.
  • Потеря подвижности игольчатых подшипников крестовин вследствие коррозии. Обнаружить этот дефект можно своими руками, если перед ремонтом отсоединить от фланцев трансмиссии крепление хотя бы одного торца карданной передачи и попытаться отвести освободившийся конец в сторону.
  • Глубокие трещины в эластичной муфте. Ремонт заключается в замене этой детали.
  • Несоосность крестовин после переделки карданного вала или из-за неправильной сборки узла с двумя крестовинами по краям и шлицевым соединением между ними. Для ремонта – восстановите соосность шарниров.
  • Ослабление крепления фланцев кардана и редуктора моста.
  • Раскручивание гайки крепления фланца к хвостовику редуктора.
  • Неисправность подвесного подшипника.
  • Чрезмерный люфт шлицевого соединения.
  • Деформация трубы карданной передачи.

Вибрация

Вибрация возникает при скорости 60-80 км/ч и 90-120 км/ч. Решение – балансировка кардана.

Вибрация началась с определенной скорости внезапно и только увеличивается. Возможные решения проблемы:

  • Необходимо проверить крестовины на люфты. При неисправности заменить изношенные шарниры.
  • Мелкое инородное тело попало на тела фланцы кардана и приемные фланцы автомобиля.
  • Люфт в шлицах. Решение – замена шлицевых соединений.
  • Коррозия или отрыв балансировочных пластин.
  • Произошел изгиб трубы при наезде на твердый предмет днищем. Решение – если деформация менее 1,5 мм, то выправка на гидравлическом прессе, если более – замена.

Имейте в виду, что авто может вибрировать и не из-за кардана. Если вибрация возникает на одних и тех же оборотах, то искать проблему нужно в другом месте.

Замена крестовины карданного вала

Замену крестовин карданного вала удобнее всего производить на снятом валу. Для снятия вала понадобится смотровая яма или подъемник.

Перед снятием вала необходимо пометить расположение всех его деталей относительно друг друга, также отметить положение задней вилки шарнира относительно фланца редуктора заднего моста.

После того, как все детали помечены, открутить 4 гайки крепления вала к фланцу моста, открутить 2 гайки крепления промежуточной опоры подвесного подшипника и вытащить вал из шлицов коробки передач.

Для замены крестовины с помощью специального съемника или подручных средств (двух плоских отверток и шила) изъять из проушин карданного вала и вилки шарнира стопорные кольца.

Далее при помощи молотка и какого-нибудь круглого тупого предмета, желательно такого же диаметра, как и проушина, насквозь выбить из нее противоположную удару пробку.

Так как старая крестовина вышла из строя и уже не представляет никакой ценности, ударами через проставку прямо по ней выбить противоположную пробку. После того, как обе пробки одной вилки выбиты, крестовина свободно извлекается из проушин.

Аналогично изъять остальные пробки и полностью снять крестовину.

После того, как крестовина снята, хорошо очистить от грязи и пыли посадочные места пробок и всю область вокруг крестовины, чтобы при установке в подшипники не попал песок. Напильником удалить все зазубрины в проушинах, пробка должна входить туго, но свободно.

После того, как вилка и карданный вал очищены от грязи, можно приступать к сборке. Для этого новую крестовину завести в проушины вала и слегка вбить одну пробку.

Пробка с подшипником должны быть хорошо смазаны. После того, как пробка слегка вбита, вставить крестовину в подшипник (рабочая поверхность крестовины при этом должна быть чистой) и, придерживая ее рукой, забить пробку вровень с проточкой стопорного кольца и установить его на место.

После этого перевернуть вал и через бронзовую или алюминиевую проставку слегка простучать по крестовине так, чтобы забитая пробка уперлась в стопорное кольцо. Это нужно для того, чтобы зазор между краями крестовины и пробками был максимальным для ее свободного вращения, она не должна подклинивать.

После этого повторно проверяем чистоту рабочей поверхности крестовины и забиваем вторую пробку. Вторая пробка забивается аналогично первой – ровно до проточки стопорного кольца. При установленных пробках крестовина должна свободно вращаться, подклинивание недопустимо.

Установить второе стопорное кольцо и проделать аналогичные операции с вилкой карданного шарнира. Вилку установить по меткам, чтобы исключить дисбаланс и биение карданного вала.

Замена крестовины ВАЗ 2107

Для облегчения разборки карданной передачи следует предварительно очистить детали металлической щеткой и обработать места сопряжения керосином или WD-40.

Перед разборкой кардана его следует расположить на ровной поверхности в хорошо освещенном месте. Замена крестовины ВАЗ 2107 начинается со снятия стопорных колец при помощи съемника.

Перед демонтажем крестовины ее следует обстучать молотком через деревянную прокладку и обработать WD-40.

Крестовину снимают, последовательно отбивая молотком ее чаши и вынимая их из отверстий вилок. После того, как крестовина снята, необходимо тщательно очистить ее посадочные места и канавки для установки стопорных колец.

Установка детали начинается с демонтажа ее чаш, которые последовательно устанавливают в посадочные места на вилках кардана, одновременно надеваясь на крестовину.

Металл чаш крестовины очень твердый, но хрупкий. Поэтому забивать их в посадочные места следует очень аккуратно. После того, как чаша заняла свое место, ее необходимо зафиксировать стопорным кольцом.

Внимание: стопорные кольца могут поставляться разной толщины. Если толщина кольца не подходит к ширине посадочного паза, необходимо приобрести кольца нужной толщины и установить их

Иначе кольца вылетят со своих мест во время эксплуатации машины и карданная передача выйдет из строя. Когда чашки крестовины установлены и зафиксированы стопорными кольцами, можно приступать к установке узла на место. Но перед этим необходимо проверить состояние эластичной муфты и подвесного подшипника, что не пришлось вскоре вернуться к трудоемко работе по снятию и установке карданного вала.

Установка кардана производится в последовательности, обратной снятию. Шлицевой узел должен соединяться без усилий, перед сборкой необходимо смазать его.

Сборка карданной передачи

При сборке карданной передачи необходимо:

  1. напрессовать на шейки крестовины 2 держатели сальников 9 игольчатых подшипников с натягом 0,02—0,03 мм, ввернуть клапан и масленку;
  2. пропитать цилиндровым маслом пробковые сальники 4 и установить их в держатели;
  3. вставить крестовину в вилку 1 (при сборке скользящей вилки, прежде чем устанавливать крестовину, вставить заглушку 10 шлицевого соединения вилки), надеть на шейки опорные шайбы 6, стаканы 8 с игольчатыми подшипниками 7, крышки подшипников 12 и привинтить винтами стопорные пластины 11; в такой же последовательности соединить крестовину со второй вилкой; если карданный шарнир имеет стальные втулки, установить их на шейки крестовины с зазором 0,07—0,15 мм, а в гнезде вилки — с натягом 0,04—0,08 мм;
  4. ввернуть в крестовину масленку 13 и предохранительный клапан 3;
  5. надеть на шлицованный конец 15 карданного вала крышку 18 сальника и его опорную шайбу 17, а также сальник 16, предварительно пропитанный маслом;
  6. вставить шлицованный конец вала в вилку и завернуть от руки крышку сальника 18 при установке скользящей вилки проследить, чтобы оси обеих крестовин лежали в одной плоскости (у автомобиля ГАЗ-51 на вилке и валу имеются указательные стрелки, которые при сборке должны быть расположены на одной прямой);
  7. установить в шлицевую вилку масленку 13.

Источник

Разборка подвесного подшипника: особенности

По своей сути этот элемент устроен крайне просто, поэтому разбор подвесного подшипника вполне возможен. За исключением случаев, когда на автомобиле установлен неразборный кардан. Такой элемент – это, как правило, подшипник вращения, внутрь которого продет непосредственно карданный вал. Название «подвесной» закрепилось за ним, благодаря способу установки на днище автомобиля. Подвесной подшипник находится в корпусе, который одной из своих сторон крепится болтами на кузове. Таким образом, получается, что кардан как бы подвешен на этом подшипнике к кузову.

Существует множество подобных элементов, отличающихся:

Разумеется, к конкретному автомобилю подходит соответствующий типоразмер подвесных деталей, рекомендованный заводом-изготовителем.

Инструкция по замене

Снятие кардана зачастую является невероятно тяжелой задачей для простых автомобилистов. Но не стоит расстраиваться — при наличии определенных инструментов вы сможете без проблем самостоятельно справиться с этим процессом.

Для успешного снятия кардана необходимы ключи на 12, 13 и 27, алюминиевые или медные накладки, молоток, кернер, крестовидная отвертка, пассатижи и шприц для смазывания.

Для начала нужно обеспечить неподвижность автомобиля, закрепив его на подъемнике или над смотровой ямой. Также рекомендуется провести очистку всех элементов, с которыми предстоит работать. Это облегчит разбор деталей и анализ их исправности. Рычаг коробки передач во время ремонта должен стоять в нейтральном положении.

Кардан необходимо краской отметить в месте фланцевой вилки шарнира. Далее при помощи ключа следует снять все крепления. Не забывайте, что вал обязательно нужно зафиксировать от вращения при помощи отвертки или какого-либо иного приспособления. После фиксации кардана можно извлекать болты и разъединять фланцы, при этом смещая карданную передачу вперед, к мосту. Если с первого раза это действие не увенчалось успехом, то проблема, скорее всего, в налипшей коррозии. Постарайтесь аккуратно работать с механизмами, чтобы не повредить их.

После этого можно отсоединять два основных болта крепления. Затем следует демонтировать шлицевое соединение и снять карданную передачу. Карданный вал демонтирован.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
