Замена ремня грм форд фокус 1 с двигателем zetec-e

Установка приводных ремней

В комплекте с новыми ремнями генератора (РГ) и кондиционера должен идти специальный инструмент.

Ремень кондиционера короче генераторного, и он устанавливается снизу. Установка ременного привода производится следующим образом:

  • генераторный ремешок накидываем на шкив коленчатого вала, генератор и насос ГУР;
  • на шкиве помпы закрепляем специнструмент (специальное приспособление);
  • ремень пропускаем через приспособление;
  • шкив помпы смачиваем WD40, беремся за приспособление и проворачиваем его вправо, по часовой стрелке. В момент проворачивания поправляем РГ, чтобы он попал на свое место;
  • РГ заходит под шкив водяного насоса, после этого нужно снять приспособление;
  • для правильной окончательной установки генераторного ремня следует головкой на 24 и воротком провернуть генератор за гайку по направлению вращения к/вала;

Ремень кондиционера (РК) надевается снизу – сначала он нацепляется на шкив компрессора, следующий этап – на шкив коленвала устанавливается другое приспособление из комплекта.

Прижимая РК к шкиву, прокручиваем коленвал по часовой стрелке. Во время поворота к/вала ремень поправляем руками, и РК устанавливается по своему месту.

Основные признаки износа ремня ГРМ

Ремень ГРМ, являясь одним из важнейших автомобильных узлов, призван обеспечивать нормальное функционирование газораспределительной системы и двигателя в целом. Благодаря ременной передаче коленчатый и распределительный валы вращаются одновременно и, соответственно, выполняется синхронная работа поршней и клапанов.

Однако привод ГРМ может оборваться, а получение доступа к нему для предотвращения возможной неисправности или для замены — задача весьма трудная. Дело в том, что в отличие от привода навесных агрегатов ременная передача ГРМ у Форд Фокус спрятана за различными кожухами. Это основная проблема, мешающая регулярному обслуживанию механизма. Помимо возможного обрыва данный тип передачи подвержен износу. Перечислим самые распространенные признаки этой неисправности.

  1. Большой возраст ременного привода

    Как правило, ресурс ремня ГРМ выражается в пробеге транспортного средства. По достижению нескольких десятков пройденных километров элемент нуждается в замене. Но при этом необходимо учитывать еще и возраст изделия. Обычно привод полноценно функционирует всего несколько лет. Затем материал ремня теряет эластичность и начинает трескаться независимо от пробега автомобиля.

  2. Нарушение запуска двигателя, падение его мощности

    Если ременный привод ГРМ значительно изношен или растянут, он в процессе работы может перескакивать на несколько зубьев. В результате этого нарушается работа системы зажигания Форд Фокус 2. Выражается это в преждевременном или, наоборот, запоздалом воспламенении топливной смеси, в итоге двигатель запускается неуверенно, а после запуска начинает сильно вибрировать и резко терять тягу.

  3. Появление дыма из выхлопной трубы

    Неисправность выявляется в том числе и по выхлопу. Появление характерных хлопков при работе двигателя Форд Фокус, а также черного дыма говорит о перенасыщенной топливной смеси, ее неполном сгорании. Одной из вероятных причин данного проявления служит изношенный ремень ГРМ, требующий замены.

  4. Тикающие звуки в двигателе

    Значительно изношенный или старый ременный привод ГРМ трескается и разлохмачивается. Это отражается на работе двигателя, при которой в системе становятся слышны шумы, напоминающие тиканье, шарканье или щелканье. Все эти звуки доносятся с определенной периодичностью в зависимости от оборотов мотора. Чем обороты выше, тем чаще повторяются шумы.

  5. Протечки жидкости из-под привода ГРМ

    Другим характерным признаком неисправности ремня ГРМ на Форд Фокус можно назвать появление течи масла или антифриза около привода. Смазка просачивается на ременную передачу через изношенный сальник коленвала, а охлаждающая жидкость — через шкив помпы или стыки по причине недостаточной герметичности. И в том, и в другом случае это приводит к быстрому износу ремня, зубья которого могут начать перескакивать на шкивах. Устранить неполадку можно только разборкой узла и заменой деталей ГРМ.

  6. Стартер работает вхолостую, без запуска двигателя

    Крайняя ситуация, когда привод ГРМ рвется, выявляется несложно. Стартер на Форд Фокус при этом крутится, но в холостом режиме, без воспламенения топливной смеси в цилиндрах. Это говорит об отсутствии компрессии из-за повреждения клапанов после удара поршнями. В данном случае есть лишь два варианта устранения неисправности: замена двигателя на новый либо его ремонт в автосервисной мастерской. Оба пути потребуют серьезных финансовых затрат.

Установка ремня ГРМ на FORD Focus 1,4/1,6

Проверьте правильность установки планки (4).
Проверьте правильность установки коленчатого вала по пальцу(3)
Осторожно покачайте коленчатый вал, чтобы убедиться в касании противовесом коленчатого вала установочного пальца.
Снимите установочную планку (4).
Удерживайте зубчатый шкив распределительного вала ключом (16) Ne205-072.
Ослабьте болты (17) зубчатых шкивов обоих распределительных валов.
Осторожно сбейте зубчатые шкивы с конусных посадок на валах.
Подтяните болты (17) так, чтобы зубчатые шкивы могли вращаться свободно, но без перекосов.
Заведите в прорези распределительных валов установочную планку (4).
Наденьте ремень движением против часовой стрелки, начиная от коленчатого вала. Убедитесь в отсутствии слабины в ведущей ветви ремня.
Натяжитель типа А:
С помощью шестигранника 8 мм поверните натяжитель по часовой стрелке до совмещения отметчика (18) с прямоугольным вырезом.
Затяните болты (10) моментом 20 Н-м.

Натяжитель типа В:
С помощью шестигранника 6 мм поверните натяжитель против часовой стрелки до установки стрелки (19) по центру окна.
Затяните болт (12) моментом 20 Нм.

Натяжитель типа С с 09.2003 г.:
Установите ролик натяжителя.
Затяните болты (15) моментом 20 Нм.

Все типы натяжителей: установите нижнюю крышку (7) ремня ГРМ и шкив (6) коленчатого вала.
Установите новый болт (5) шкива коленчатого вала, затяните болт моментом 40 Н м + 90°.
Натяжитель типа С с 09.2003 г.: снимите фиксатор (14) натяжителя.
Удерживайте зубчатые шкивы распределительных валов ключом (16).
Установите новые болты (17) крепления зубчатых шкивов, затяните болты моментом 60 Нм.
Снимите:
Установочный палец коленчатого вала.
Установочную планку распределительных валов.

Медленно проверните коленчатый вал на два оборота по часовой стрелке почти до ВМТ поршня первого цилиндра.
Вставьте установочный палец коленчатого вала.
Доверните коленчатый вал до упора в палец.
Проверьте возможность свободной установки планки (4).
Если планку установить не удается:
Удерживайте зубчатый шкив распределительного вала ключом (16) №205-072
Ослабьте болты (17) зубчатых шкивов распределительных валов.
Медленно вращайте распределительные валы за шестигранник (20) в нужную сторону.
Заведите в прорези торцов распределительных валов планку (4).
Удерживайте зубчатый шкив распределительного вала ключом (16) №205-072.
Затяните болты (17) зубчатых шкивов распределительных валов моментом 60 Нм.

Снимите установочный палец и планку.
Установите заглушку блока (3), затяните моментом 20 Нм.
Установите на место снятые детали.
Затяните болты (21) кронштейна правой опоры моментом 55 Нм.
Затяните крепеж правой опоры моментом 48 Нм.. Примечание: на двигателях без натяжителя ремня привода навесных агрегатов ремень устанавливается с помощью специальных инструментов

Примечание: на двигателях без натяжителя ремня привода навесных агрегатов ремень устанавливается с помощью специальных инструментов.

Почему нужно менять ремень вовремя?

Ремешок генератора в автомобилях Форд Фокус 100, 105, 115, 125 рестайлинг и дорестайлинг, по официальным данным, отмеченным в технической книжке, должен меняться каждые 60 тысяч км пробега. При нарушении сроков периодичности замены ремень может порваться, что доставит неудобства автовладельцу. Срок службы ремешка может быть более коротким, здесь все обусловлено условиями использования, правильностью монтажа и самим качеством детали.

О необходимости смены изделия можно понять по наличию дефектов и других повреждений на самой структуре. Если генераторный ремешок оборвется, все оборудование будет питаться непосредственно от АКБ. При правильном функционировании электроприборы получают напряжение от генераторной установки, которая также восстанавливает заряд батареи, потраченный на запуск двигателя. В случае обрыва ремешка АКБ не сможет возобновить емкость, что приведет к его быстрому разряду и невозможности езды на авто.

Также установленный приводной ремешок применяется для обеспечения правильной работы гидравлического усилителя руля Форд Фокус. Если произойдет обрыв, ГУР отключится, а водителю придется прилагать усилия для проворачивания руля.

Признаки скорой замены

О том, что ремешок скоро выйдет из строя, может сообщить появление свиста. В сырую погоду свист появляется при пуске мотора машины и со временем пропадает. Если ремень изношен, то свистеть он будет не переставая, особенно при включении электроприборов и прочего оборудования, к примеру, оптики. В некоторых случаях на контрольном щитке авто появляется лампочка АКБ. Это может быть связано как с проблемами в работе аккумулятора, так и с неисправностями генераторного устройства.

Другие «симптомы» износа изделия:

  • появление трещин на внешней стороне ремешка;
  • изделие сильно растянулось, оно потеряло эластичность;
  • появление надрывов на структуре ремешка;
  • образование повреждений на внутренней стороне;
  • структура ремня начала расслаиваться.

Когда требуется замена

Для передачи вращательной энергии  между определенными валами в подкапотном пространстве Ford Focus 1 используется генераторный ремень. Он охватывает шкивы гидроусилителя, кондиционера, коленчатого вала, помпы (насоса охлаждающей жидкости) и генератора. Таким образом, только от одной детали зависит работоспособность целого списка агрегатов авто. Геометрическое расположение шкивов может незначительно отличаться в зависимости от объема мотора и типа (бензин или дизель), но их количество всегда одинаковое.

Замена ремня генератора Форд-Фокус 1 может потребоваться в следующих случаях:

  • Разрыв ремня. Редкое, но крайне опасное явление. О разрыве вы узнаете по характерному щелчку и загоранию иконки аккумулятора на приборной панели. Обычно это происходит из-за критического износа или заклинивания одного из шкивов, что становится причиной высокой нагрузки и разрыва.
  • Высокий уровень износа. Если ремень явно потрепанный, появились микротрещины и потертости, не тяните время, а поставьте сразу новый ремень. Поломка на трассе будет не самым приятным приключением.
  • Расслоение материала. Этот эффект чаще всего проявляется при нарушении целостности одного или нескольких шкивов. Тогда ремень изнашивается только с одной стороны, обнажая армированную нить. В крайних случаях это грозит перекосом и последующим разрывом.
  • Проседание. Износ приводит к растяжению резины и увеличению диаметра. Это грозит проскальзыванием тактов и нарушением работы компонентов, которые приводит в действие генераторный ремень.

Параметры выбора детали

При подборе ремешка необходимо учесть, что покупаемое изделие должно соответствовать длине и размеру изношенной детали. В Ford Focus используются ремешки, размер которых составляет от 705 до 975 мм. Здесь нужно опираться на год выпуска транспортного средства, его версию и модель. Точно узнать о том, какой в вашем авто используется ремень, можно из технического руководства. Модели Фокус 2, оборудованные мотором на бензине на 1,4-1,6 л и системой кондиционирования, могут использовать изделия: оригинального производства Форд, немецкие ремни Контитек, итальянские Дайко либо Бош. Последний производитель считается самым популярным среди потребителей.

Если машины с таким же мотором без системы кондиционирования, в них желательно применение ремешков оригинального изготовления, а также производителей Гейт и Контитек. Дайко, Контитек и оригинальные детали допускаются к применению в моделях Фокус 2, оснащенных агрегатами на 1,8 либо 2 литра. Аналогичные ремни можно устанавливать в рестайлинговых транспортных средствах. Также изделия перечисленных изготовителей допускаются к применению в машинах, оснащенных дизельными двигателями.

Пользователь Павел Меньшаков предоставил инструкцию по замене приводного генераторного ремня своими руками.

В этой статье я расскажу и покажу как заменить ремень ГРМ Ford Mondeo своими руками максимально быстро и качественно.

Замена ремня ГРМ FordMondeo — пошаговая инструкция:

Работа проводится на смотровой яме или подъемнике. Вывешиваем правую переднюю часть машины, затем снимаем правое колесо.
С правой стороны под картер двигателя установите домкрат поближе к ребру к краю крышки. Два домкрата нужно для того чтобы под весом двигателя не проломился корпус картера. Постепенно поднимайте до тех пор пока не увидите небольшой сдвиг мотора вверх.
Далее снимите воздуховод с распределителя. Для этого нужно открутить четыре гайки сверху, затем отогнуть ближайший к нему хомут на воздушном патрубке, снять шланг на его нижней части и отложить в сторонку воздуховод.
Снимите фишку с трубки гидроусилителя, которая проходит прямо над верхней крышкой ремня ГРМ, после чего открутите болт с гайкой.
Снимите расширительный бачок и отклоните его в сторону.
Далее нужно открутить в колесной арке с правой стороны два самореза, которыми крепится пластиковая защита кузова.
Включите четвертую скорость и выжав педаль тормоза до упора, ослабьте болт крепления шкива ремня генератора и ГУР, а также шкив ремня ГРМ. Полностью не выкручивайте, это можно сделать только после того, как снимите ремень генератора и ГУР.

Далее нужно ослабить шпильки и гайки правой опоры двигателя

Осторожно проверьте устойчивость поддомкраченного двигателя, если все надежно — открутите их и снимите кронштейн опоры.
Снимите подушку двигателя, для этого открутите три болта.
Открутив два болта крепелния, снимите верхнюю крышку защиты ремня ГРМ, пропихивая ее под трубкой гидроусилителя, отложите в сторонку.
Теперь нужно снять ремень генератора и ГУР, для этого необходимо нажать на головку натяжителя монтажкой или трубой по направлению «назад вниз» походу движения, благодаря чему у нас освободится ремень генератора и ГУР, после чего его можно будет снять.
Проведите краткую диагностику обводного ролика, генератора, насоса ГУР и помпы на предмет отсутствия люфта или затруднительного вращения.
Снимите обводной ролик, для этого открутите болт.
Возьмитесь за шкив помпы рукой или зафиксировав лопаткой, ослабьте четыре болта крепления шкива, после чего полностью выкрутите их.

После этого открутите три болта крепления второй части защиты ремня ГРМ.
Открутите болт, который ранее был ослаблен и снимите шкив ремня генератора и ГУР.
В нижней части защиты ремня ГРМ открутите два, затем снимите ее и отложите в сторонку.
Теперь когда у вас образовался доступ к ремню, необходимо найти и совместить метки.
Включите пятую передачу и крутите колесо при помощи монтировки пока метки не совпадут. Иногда бывает так, что меток просто нет, в таком случае их необходимо сделать самим

Для этого подойдет пилочка по металлу или керно. Далее необходимо найти ВМТ 1-го цилиндра и нанести метки как показано на фото.
Что касается верхних шкивов распредвалов, то с ними немного сложнее, их я лично просто пометил относительно друг друга, а также относительно головки двигателя. Чтобы зафиксировать шкивы распредвалов, к примеру, можно использовать «биту» Т55 из набора шуруповерта или отверток. Хотя 100% гарантии от проворачивания она, к сожалению, не дает.
Далее ослабьте болт натяжителя ремня и аккуратно снимите ремень, желательно так чтобы не сбились шкивы
Затем полностью открутите болт натяжителя и снимите его.

Если в купленном вами комплекте имеются обводные ролики, то открутите и замените их.
После того как заменили ролики можете приступать к обратной сборке.
Установите новый натяжной ролик и наденьте новый ремень ГРМ Ford Modeo, обратите внимание на наличие стрелки, если она есть, то установите ремень таким образом чтобы стрелка была направлена в сторону вращения вала.
Одевать ремень ГРМ нужно по ходу его движения, сначала на первый, а после и второй распредвал, соблюдая натяжку.
Потяните натяжной ролик и запустите ремень за него, затем поочередно поправьте ремень на всех шкивах и роликах, он нигде не должен выступать или закусываться, от края шкива ремень должен быть примерно на 1-2 мм.
Проверьте правильность натяжения передней части ремня, а также расположение и совпадение всех меток, если все в порядке можно приступать к натяжке ремня ГРМ Ford Mondeo.
Для этого производителем предусмотрено специальное гнездо под шестигранник и ключ для затяжки стопорного болта. Проверяйте натяжку и фиксируйте ремень, смотрите на метки
Правильной натяжка считается, если в пролете между обводными роликами его можно повернуть не более чем на 70-90°.
Включите пятую передачу и снова возьмите монтировку, покрутите двигатель до совмещения меток. Все должно совпасть. Убедитесь, что во время вращения нет никаких посторонних шумов или скрипов.

Когда нужно менять ремень ГРМ на Форд Фокус 2

Официальная документация Форд Фокус регламентирует замену ремня ГРМ через каждые 8 лет эксплуатации и 120 тысяч км пробега. Исключение составляют модификации с двигателем Duratec объемом 1,6 л — в этом случае привод необходимо менять спустя 150 тысяч км и 10 лет использования.

Однако суровые погодные условия на большей части территории России вынуждают водителей выполнять замену чаще. Причиной являются не только качество отечественных дорог, но и нюансы вождения в больших городах: слишком агрессивный стиль езды, заторы на улицах, частые остановки на светофорах. А зимой накладываются дополнительные факторы. Учитывая все это, документированный пробег между заменами рекомендуется сократить в 2 раза.

Привод ГРМ на Форд Фокус 2 требуется менять также в следующих случаях:

  • наличие механических повреждений с зубчатой стороны ремня, его высокая, визуально определяемая степень износа;
  • наличие трещин и других повреждений с внешней стороны привода Форд Фокус;
  • масляные следы на поверхности ремня, способные разрушить материал.

Помимо указанного замена ремня ГРМ на Форд Фокус 2 необходима, если:

  • износились валы, втулки и шкивы газораспределительного механизма;

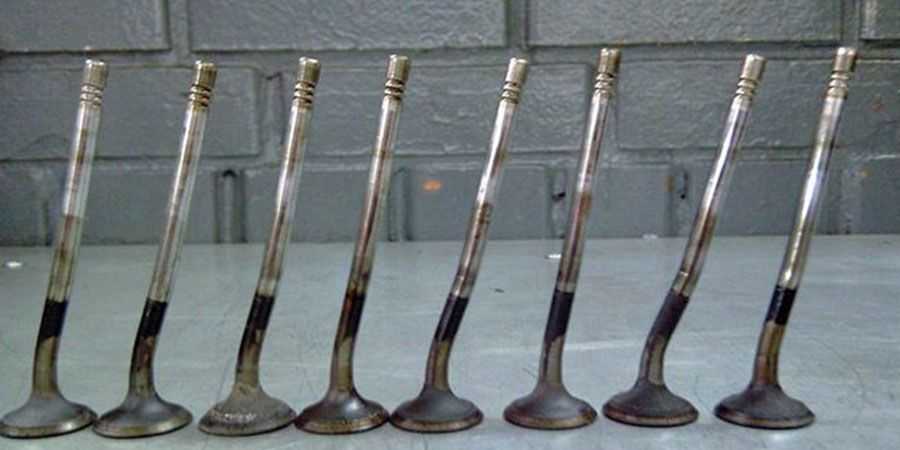

  • вышли из строя клапаны;
  • возникли сбои в работе гидрокомпенсаторов.

Крутящий момент в современных ДВС достаточной большой, поэтому в случае обрыва ременной передачи резко возрастает риск серьезной поломки. Наиболее уязвимы группы клапанов. Очевидно, что своевременная замена привода ГРМ на Форд Фокус гораздо дешевле капитального ремонта двигателя. Поэтому необходимо регулярно осматривать ремень на предмет провисания и потертостей. При первом обнаружении указанных дефектов как можно быстрее поменяйте привод. Замену рекомендуется выполнять в соответствии с регламентирующими документами.

Привод газораспределительного механизма, которым комплектуется Форд Фокус 2, желательно менять в комплекте с натяжным роликом. Цены на данный комплект в магазинах сильно разнятся и зависят от конкретных производителей. Оригинальные запчасти для замены являются самыми дорогими. Тем не менее, некоторые сторонние компании выпускают изделия, по качеству не уступающие оригинальным. Среди таковых стоит упомянуть Dayco и Gates.

При достаточно большом пробеге сальники распределительного и коленчатого валов (спереди) у Форд Фокус 2 также будут нуждаться в замене, если ранее они не менялись. Иначе в случае протечек придется снова проделать объемную работу. Вместе с ремнями ГРМ нужно поменять также приводные ремни — срок их службы примерно такой же.

Пошаговая инструкция

Заменить, надеть и подтянуть изделие можно самостоятельно.

Необходимые инструменты

Меняем ремень после того, как будут собраны все инструменты:

  • набор гаечных ключей;
  • приспособление для одевания;
  • натяжитель;
  • набор отверток;
  • домкрат;
  • ролики.

Приспособление для надевания можно приобрести в магазине, арендовать на СТО или разработать чертеж и сделать самому. Инструмент для надевания позволит быстрее выполнить процедуру монтажа, а ролики потребуются при условии, что старые детали начали изнашиваться.

Пользователь Эрнест рассказал, как самостоятельно производят смену генераторного ремешка.

Этапы замены

Чтобы правильно снять, поставить и натянуть ремешок привода генераторной установки и кондиционера, необходимо действовать по такой схеме:

Замена ремня генератора Форд Фокус выполняется с демонтажа изделия. Для этого извлеките ключ из замка зажигания авто и откройте капот. Открутите винты, фиксирующие клеммы, подсоединенные к аккумуляторной батарее, после чего демонтируйте их.
Ослабьте винты, которые крепят переднее правое колесо. Поставьте на домкрат эту часть авто. Винты выкрутите полностью, а колесо снимите.
После демонтажа колеса вы сможете снять подкрылок. Отсоедините и уберите в сторону брызговик. Получив доступ к генераторному ремню, произведите его снятие. Для этого используйте заранее подготовленный нож. После разрезания и демонтажа ремня выполните чистку поверхности вала.
Оцените визуально состояние установленных роликов. При наличии дефектов детали подлежат замене.
Теперь нужно установить новый ремень и произвести натяжку. Ремешок надо расположить в центре между насосом гидравлического усилителя руля и коленвалом. Вы увидите колесо помпы, на него монтируется инструмент для установки детали. Когда инструмент будет установлен, его следует провернуть против часовой стрелки.
Надо надеть ремешок на приводной шкив. Он монтируется таким образом, чтобы номер, расположенный на поверхности, был направлен в сторону машинного мотора. Производится монтаж ремня на валы гидравлического усилителя, системы кондиционирования и генераторного устройства.
Выполняется натяжение изделия. Ключом на 19 осуществляется проворачивание шкива водяного насоса

Процедура выполняется осторожно. Пока шкив крутится, ремешок натягивается

Прокручивание осуществляется до момента, пока ремень не растянется и не будет полноценно сидеть на шкиве. Возьмите гаечный ключ на 18, с его помощью проверните коленчатый вал на несколько оборотов. В результате вы сможете проверить правильность монтажа детали.
Чтобы натянуть ремешок на компрессорный привод кондера, приспособление для монтажа поставьте на шкивы вспомогательных устройств. Монтаж осуществляется таким образом, чтобы инструмент находился между осями шкива. Приспособление ставится на устройство и выполняется установка на компрессорный вал.
Еще раз проворачивается коленвал. Делается это до момента, пока изделие полностью не сядет на все валы. Если у вас получилось сделать это, то приспособление для монтажа снимается, а коленчатый вал прокручивается на 2-3 оборота. Проверьте, правильно ли выполнены все действия и оцените качество натяжения изделия. При недостаточной или слишком сильной натяжке возможен быстрый износ ремешка. После монтажа удостоверьтесь в том, что канавки изделия правильно установлены на выемках на валу. В противном случае ремешок может перекосить при запуске двигателя, что также приведет к его износу и обрыву.
Соберите все в обратном порядке. Установите на место подкрылок и колесо, надежно затяните болты. Заведите мотор и проверьте правильность работы ремня. Первое время он может издавать нехарактерный для его работы шум. Впоследствии звуки пропадут, когда ремень притрется. Можно воспользоваться специальным средством для размягчения, продается в любом магазине с автомобильной химией. С помощью него избавляются от посторонних звуков.
