Замена ремня грм ауди: как осуществляется на бензиновом и дизельном двс

Выявление неисправностей ремня ГРМ

От состояния ремня зависит работа всего газораспределительного механизма. Диагностировать неисправность детали можно по косвенным признакам:

  • Изменился цвет выхлопа (стал синим или черным).
  • Двигатель сильно вибрирует, при запуске и остановке мотора — детонирует.
  • Проблемы с запуском, провалы в работе двигателя.
  • Потеря мощности и тяги силового агрегата.

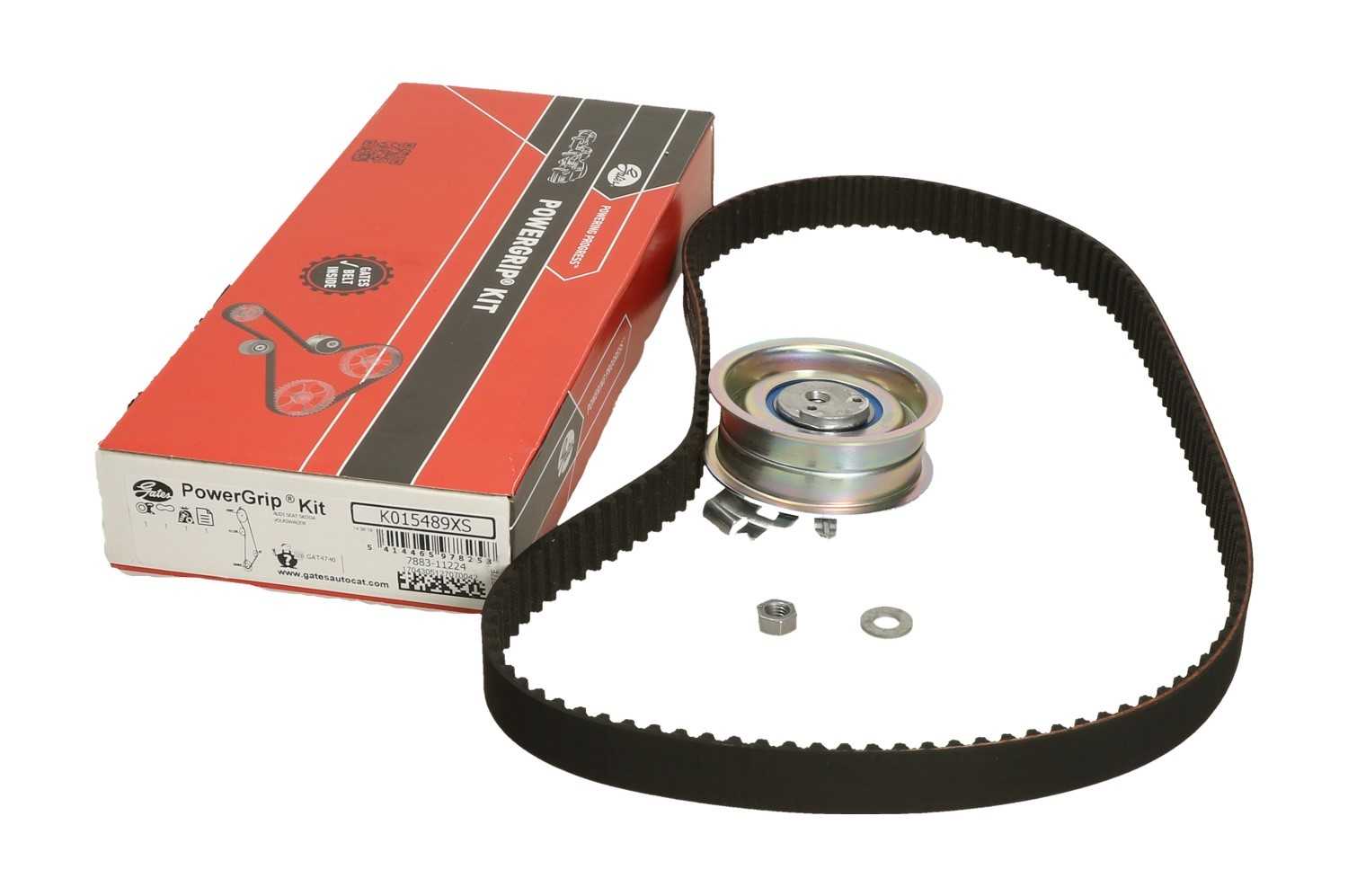

Набор ГРМ 4095. Источник фото: https://motopoland.com.ua/detail/7403470939/

Все вышеперечисленные проявления могут появиться и по другим причинам. При обнаружении неисправности нелишним будет проверить состояние механизма.

Если снять защитный кожух ремня, то обнаружатся и прямые причины проблем: срезало зубья, растрепались края, на спинке детали появились трещины. Ремень может истончиться между зубьями, сильно растянуться.

Какой комплект приобрести

Ремкомплект ГРМ владельцы авто приобретают исходя из модели и кода двигателя, даты выпуска.

Бензиновые моторы:

  • 6 л, коды ADR, AHL – 2000-2005 гг.
  • 8 л, коды ADR, AWT – 2000-2005 гг.
  • 8Т, код AEB – 2001-2005 гг.
  • 2.0 л, код AZM – 2000-2005 гг.
  • 3 л, код AGZ – 2003-2005 гг.
  • 8 30V, код ACK/ALG – 2000-2005 гг.
  • 8 л, коды AMX, BBG – 2000-2005 гг.

Двигатели disel– модель 1.9 ТДИ, коды ANU, AHH, AFN, AWX, AVF и AVB, AWX – 2000-2005 гг.

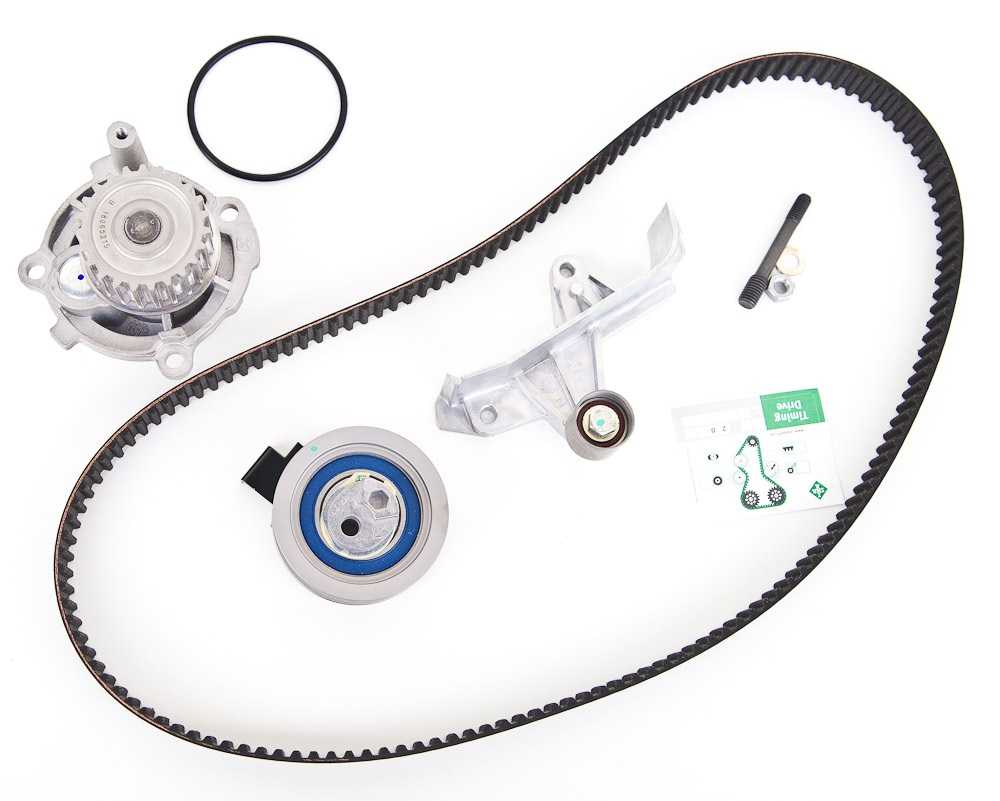

Ремкомплект ремня ГРМ Gates. Источник фото: https://kazan.izap24.ru/avto-code/06A198119/

Ременной оригинальный комплект на ГРМ можно поменять на аналоги (артикул, производитель, цена изделий):

  • 530 0159 10, Германия, 3 230 руб.
  • 23832, Германия, 3 340 руб.
  • PK-1075, Япония, 1960 руб.
  • K015016 GATES, 1710 руб.

Разная цена ремня ГРМ на «Пассат» Б5 и Б5+ объясняется производителем. Недорогие изделия производят: «Балаково», Bosch, Lemforder, Hutchinson, AMD. Товары премиум-класса: Gates, Contitech, Dayco, Optibelt, INA.

Как проверить натяжитель ремня ГРМ на «Пассат Б5»

Ремень ГРМ должен быть всегда хорошо натянут для правильной передачи крутящего момента с коленвала на распредвал. Для этого в конструкции предусмотрен натяжитель. Это расходник, который меняют с каждой новой установкой ремня. Правильное натяжение предохраняет генератор и водяной насос от перенапряжения и преждевременного износа.

На форумах автолюбители выкладывают фотоотчеты о том, какие проблемы находят, когда проверяют натяжитель Volkswagen Passat B5:

  • Из модуля капает ржавчина, на корпусе, рычаге или кронштейне появились трещины.
  • Износились подшипники натяжителя. Проверяют так: выключают двигатель, снимают натяжитель, прокручивают вручную. Если обнаруживают характерный шум либо люфт, механизм меняют в сборе.
  • Ослабла пружина. Как обнаруживают: натяжитель взводят спецключом и отводят в заднее положение (в противоположную сторону). Далее фиксируют штифтом, надевают ремень и вытаскивают фиксатор. Должно произойти автоматическое натяжение. Если этого не случилось, то ослабла пружина. Натяжитель меняют полностью.

Скрип и треск в узле при неисправных подшипниках – повод проверить натяжитель и, возможно, поменять его.

Замена ремня ГРМ на моторе 2.5 TDI (турбодизель)

Для замены ремня ГРМ на дизельном моторе также необходимо приготовить все необходимые детали, и лучше сразу заменить:

  • ролики (обводные и натяжной);
  • приводные ремни;
  • водяной насос.

Если после замены деталей ГРМ зашумит или потечет помпа, затем всю работу придется делать заново, а она здесь очень трудоемкая.

Процесс замены деталей ГРМ на дизеле сложный, здесь также приходится разбирать всю переднюю часть автомобиля, снимать:

  • верхнюю и нижнюю защиту двигателя;
  • передний бампер;
  • воздуховоды интеркуллера;
  • радиатор кондиционера (отводить в сторону на патрубках);
  • основной радиатор охлаждения с патрубками;
  • корпус воздушного фильтра с воздухозаборниками;
  • топливный фильтр (его не нужно снимать с патрубков),
  • «телевизор» (переднюю часть кузова);
  • расширительный бачок;
  • вакуумный насос.

Соответственно, необходимо будет сливать тосол из системы охлаждения. Также будет нужно снимать натяжное устройство с роликами, приводные ремни.

Дальше необходимо будет сделать следующее:

  • снять ступицу демпфера насоса высокого давления (четыре шестигранных болта, при этом центральную гайку отворачивать нельзя!);
  • отвернуть три болта левого (по ходу движения автомобиля) шкива, демонтировать его вместе с ремнем привода ТНВД;

На дизеле 2,5 л ВМТ необходимо будет устанавливать по третьему цилиндру, проверяется совмещение меток снятием крышки маслозаливной горловины. Если метки выставлены правильно, на распредвалу при снятой крышке будет видна о.

После этого устанавливается фиксатор коленчатого вала, планки фиксации распредвалов.

После установки меток откручиваем шкив к/вала, центральный болт также трогать не нужно, откручиваем 8 болтов по периметру.

  • шкивы насоса ГУР, вентилятора;
  • все кожухи газораспределительного механизма.

Удерживая специальным ключом распредвал от проворачивания, ослабляем болт распредшестерни, так поступаем с обоими валами.

Движением против часовой стрелки шестигранником поворачиваем натяжной ролик до того момета, пока отверстие в штоке натяжителя не совпадет с отверстием в корпусе.

Фиксируем это положение куском жесткой проволоки или специальным приспособлением диаметром 2 мм, теперь ремень ослаблен.

Снимаем старый ремень, ролики, помпу, ставим новые детали, производим дальнейшую сборку.

При сборке необходимо пользоваться двусторонним динамометрическим ключом, без него можно легко сорвать резьбу. Болты крепления р/шестерен затягиваются с усилием 75-80 Нм, натяжной ролик поворачивается моментом 15 Нм. Еще следует заметить, что шкив к/вала ставится в одном положении, для этого есть выступ и выемка соответственно на шестерне к/в и шкиве.

Шкив ТНВД при сборке должен быть установлен правильно, если метки собьются, двигатель будет работать с перебоями, потеряет мощность, а из глушителя пойдет черный дым, свидетельствующий о неполном сгорании топлива в цилиндрах ДВС.

При замене ремня ГРМ на дизельном двигателе Audi A6 будут необходимы специальные приспособления:

  • фиксаторы распредвалов;
  • съемник на два захвата;
  • удерживатель распредвала от проворачивания;
  • фиксирующий болт коленвала.

Работу следует производить только на холодном двигателе, при недостаточной квалификации замену ремня ГРМ необходимо доверять специалистам.

Гидронатяжители цепи в «Пассат Б5»

В турбодизелях с цепной передачей используют приводы с гидронатяжителями. Это дорогие и надежные устройства, работают за счет давления масла. Они обеспечивают оптимальное натяжение цепи, а башмак успокоителя сглаживает ее колебание.

Работу гидравлического натяжителя водители диагностируют по звуку. Если из-под капота в районе крышки головки блока цилиндров при резком сбросе педали акселератора раздается незнакомый металлический стук, с узлом что-то не в порядке. Это может быть пробой в шариковом клапане. Подобными звуками дадут о себе знать также износ башмака или успокоителя.

Точнее водители определяют причину, обследовав узел. Он находится слева в подкапотном пространстве под трубками охлаждения в передней части ГБЦ (головки блока цилиндров).

Почему слетает ремень на Passat B5

Ремень связывает два вала, от его вращения зависит также работа помпы ОЖ (охлаждающей жидкости). Деталь может перескакивать на один-несколько зубьев или слезать со шкивов вообще. Соскальзывание водители наблюдают после плановой замены старого ремня, который выработал свой ресурс.

Причины, почему слетает приводной ремень двигателя:

  • Качество изделия. На неоригинальных деталях резина в определенных местах растягивается по-разному, бывает также различной жесткости по ширине. Ремень перекашивается, в итоге слетает.
  • Помпа ОЖ. Люфт вала насоса – «заскок помпы» – тоже ведет к соскальзыванию ремня ГРМ. Так бывает, когда поставили новую помпу, а привалочную зону поверхности блока плохо очистили от старой прокладки. Насос становится на место с перекосом: ремень утягивает в сторону.
  • Натяжной ролик (НТЖ). Если он изначально кривой, то двигает резиновое кольцо вбок, тогда кромки ремня изнашиваются, деталь сползает. Другая распространенная причина – изгиб шпильки фиксации. Это случается при замене ролика, когда сильно затягивают гайку эксцентрика. Шпилька подгибается, что сказывается на ролике и в конечном счете на ремне.

Ремень может слететь и по причине люфта в натяжном ролике.

Подготовка к работе

Сначала приобретается сама деталь. Ремень продается как отдельно, так и в комплекте с другими частями газораспределительного механизма. Рекомендуется выбирать оригинальную запчасть от концерна VAG. Смотреть деталь надо по vin коду автомобиля. В Volkswagen Sharan 1.9 TDI vin код находится под стеклом, на приборной панели со стороны водителя. Еще код записан в сервисной книжке машины, в руководстве по эксплуатации и в техпаспорте.

Примеры подходящих запчастей:

  • VAG 0038109119P, VAG 0028109119P, VAG 02X0109119. Оригинальные запчасти от производителя авто.
  • Contitech CT01028.
  • Gates 05569XS.

Contitech и Gates считаются лучшими производителями

Еще стоит обратить внимание на продукцию Bosch. Покупать надо у официальных дилеров

Стоит глянуть на сайте внешний вид товара, чтобы проверить совпадение при покупке. Надо помнить — продукцию известных брендов часто подделывают.

Для замены потребуются следующие инструменты:

  • Смотровая яма или эстакада. В идеале — подъемник для авто.
  • Набор гаечных ключей. В частности, потребуются накидные ключи на 16, 17 и 20. При отсутствии заменяются стандартным разводным ключом.
  • Блокировочный ключ для устройства натяжения ремня ГРМ.
  • Сверло на 4 для блокировки приводного (поликлинового) ремня. Заменяется шестигранником того же диаметра.
  • Для блокировки шестерни ГРМ берется сверло на 6 мм. В идеале — оригинальный блокировщик от VAG.
  • Круглогубцы для настройки натяжителя.
  • Домкрат или иное оборудование для подъема двигателя.

Еще пригодится фломастер и набор прямоугольных деревянных отрезков, не более 20-30 см длиной. Работать надо на остывшем двигателе. Иначе сила натяжения ремня будет выше нормы, и он быстро выйдет из строя.

При работе необходимо соблюдать правила техники безопасности:

  • Четко фиксировать автомобиль и его отдельные узлы. При работе придется снимать двигатель. Он весит более 100 кг. Одно неверное движение — и тяжелые травмы обеспечены.
  • Работать при остывшем моторе.
  • Использовать удобную и практичную одежду. Идеальный вариант: роба, не стесняющая движений и не цепляющаяся за инструменты и детали.

Теперь можно переходить собственно к процедуре замены ремня.

Замена ремня ГРМ на «Фольксваген Пассат Б5»

Эта работа для профессиональных слесарей. Но с теоретической подготовкой замену ремня ГРМ на «Фольксваген Пассат Б5» своими руками произвести возможно.

Необходимые инструменты и автозапчасти

Водители работают инструментом, который всегда возят с собой в ремонтном чемоданчике. Это набор головок (размер от 14 до 19), накидные, рожковые и торцевые ключи. Не обойтись без комплекта гаечных ключей, различных шестигранников. Не у каждого найдется ключ для ролика натяжения: инструмент можно взять в аренду или использовать вместо него шестигранник на 7 с воротком.

https://youtube.com/watch?v=L7ya_7rCa5s%3F

Вместе с ременным приводом часто меняют водяную помпу. Стоит также купить и заменить сальники РВ и КВ, раз уж к ним во время ремонта открывается доступ. Если ремень покупают отдельно, то обязательно приобретают натяжной ролик.

Снятие ремня

Для безопасности начинают работу с обесточивания автомобиля, сбрасывая «–» с АКБ. Машину устанавливают на ровной площадке.

Как снимают ремень газораспределительного механизма:

  1. Убирают декоративную решетку, которая стоит перед радиатором. Она держится на двух винтах и защелке.
  2. Снимают держатель капота и замок, освобождая больше пространства для работы.
  3. Тянут вверх и снимают радиаторную решетку.
  4. Выкручивают винты (4 шт.), удерживающие бампер, и саморезы под подкрылками.
  5. За бампером обнаруживается еще 5 винтов, их также откручивают.
  6. Демонтируют фары, отсоединяют разъемы питания оптики, находящиеся за световыми приборами.
  7. Демонтируют воздуховод.
  8. Отсоединяют крепления «телевизора».
  9. Далее отключают датчик кондиционера.
  10. Достают штифты крепления, извлекают радиатор кондиционера, отводят его от машины, отсоединив, чтобы не повредить, патрубки от блока двигателя.
  11. Отсоединяют датчик и крепежи охлаждающей трубки гидроусилителя руля.
  12. Часть ОЖ сливают в посуду.
  13. Теперь «телевизор» убирают в сторону либо совсем снимают с кузова.
  14. Газораспределитель на этом этапе становится открытым, и можно осмотреть узел.
  15. После демонтируют крыльчатку.
  16. Снимают натяжное устройство и ремешок кондиционера.
  17. Демонтируют защиту ремня ГРМ.
  18. Потом отжимают натяжитель (удобно работать рожковым ключом на 17), фиксируют деталь штифтом. Ослабляют гайку ролика-натяжителя и снимают ремень генератора.

Следующий этап — метки.

Выставление установочных меток

Проделанная работа потеряет ценность, если не уделить должного внимания меткам ГРМ. В момент первого после ремонта запуска силовой установки РВ и КВ должны стартовать с определенных позиций. Чтобы привести валы в соответствие, совмещают метки на элементах мотора:

  • Первая пара меток. Указатель на шкиве «колена» (стрелка, выемка, риска) совмещают с меткой на лобовой крышке блока цилиндров. В этот момент поршень первого (дальнего от маховика) цилиндра будет находиться в ВМТ (высокой мертвой точке).
  • Вторая пара меток. Указатель на шкиве РВ должен совпасть с меткой на защитной крышке газораспределительного механизма. Чтобы это произошло именно так, 12-гранный болт коленвала проворачивают головкой, пока пара меток не совпадет.

https://youtube.com/watch?v=Esg0NtuVOhU%3F

Когда метки ГРМ «Фольксваген Пассат Б5» выставлены, новый ремень последовательно надевают на КВ, натяжной ролик, колесо РВ, помпу ОЖ, промежуточный ролик.

Немного теории: устройство ГРМ

Двигатель внутреннего сгорания (ДВС) работает на бензине или дизеле. Сжигание горючего происходит в цилиндрах. После воспламенения топлива следует выброс отработанных газов в атмосферу. За процесс газораспределения отвечает ГРМ (газораспределительный механизм): впуск воздушно-топливной смеси (в бензиновых двигателях) или чистого воздуха (в дизельных), и выброс отработки.

С момента изобретения в ДВС применяют ГРМ. Автомобили технологически совершенствуются: эволюционирует и газораспределительный механизм. Его составляющие:

  1. Основные узлы: распределительный вал (РВ), ремень, клапаны.
  2. Передаточное звено — гидрокомпенсаторы, коромысла.
  3. Вспомогательные детали: пружины клапанов, маслосъемные колпачки.

РВ – главный функциональный компонент топливной системы — открывает/закрывает клапаны мотора. От правильной последовательности фаз газораспределения зависят ездовые характеристики транспорта: мощность двигателя, крутящий момент, стабильность работы силовой установки, расход горючего. РВ выглядит как ось с направленными в разные стороны кулачками. Их количество совпадает с числом впускных/выпускных клапанов, располагаются детали строго напротив друг друга. РВ крепится в постели головки блока с помощью подушек. В распредвале предусмотрено сквозное отверстие для масла, выводы идут к каналам головки блока.

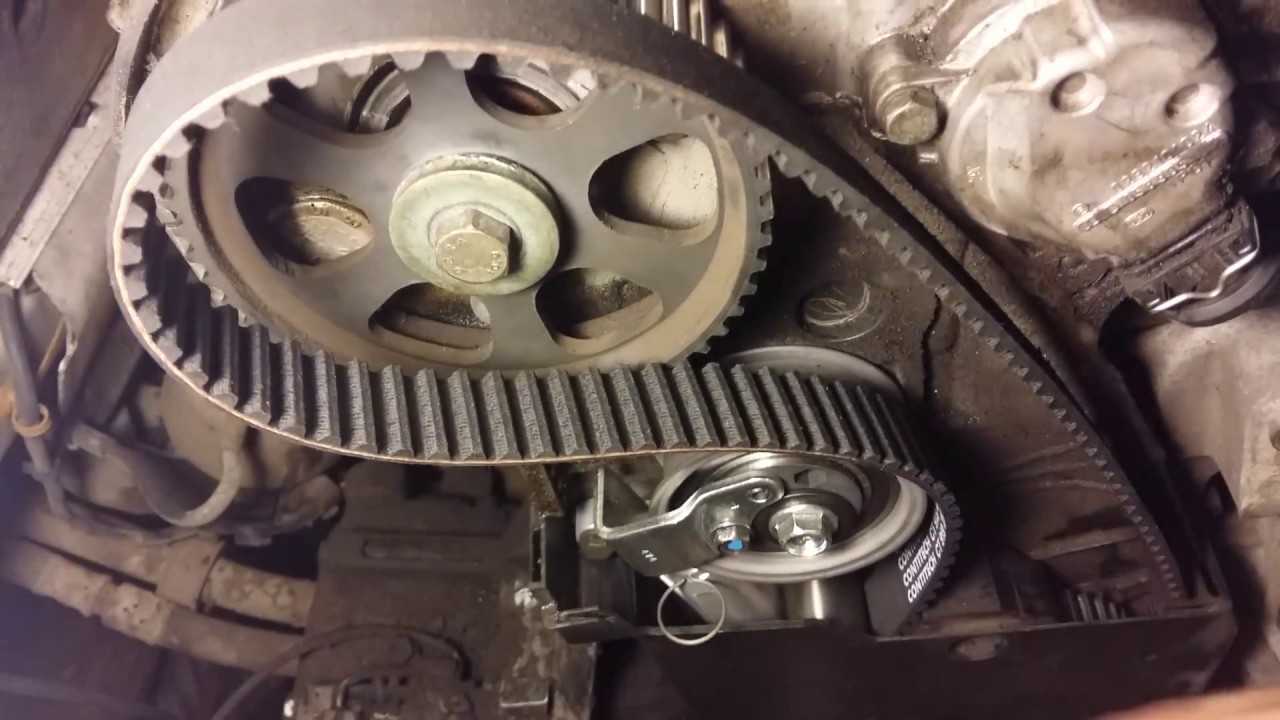

ГРМ «Пассат Б5». Источник фото: https://www.youtube.com/watch?v=m4rfSqaZagM

Другие типы приводов: цепь (применяется в дизельных двигателях TSI) и шестеренчатое соединение (в «Пассат» не устанавливается). Кроме ремня, привод ГРМ «Пассат» включает: натяжной ролик,

  • успокоитель;
  • башмак;
  • гидро — или механический натяжитель (для цепных приводов);
  • шестерни.

Состоящие из стержня и головки (тарелки) клапаны нужны, чтобы открывать и закрывать впускной и выпускной каналы. Тарелка впускного элемента больше по диаметру, чтобы в камеры поступал больший заряд горючей смеси.

В верхневальных двигателях, к которым относится «Пассат Б5», РВ расположен в головке блока цилиндров. Кулачки воздействуют на стержни клапанов через гидрокомпенсаторы или рокеры распредвала.

Регулировка натяжения ремня

Оптимально натянутый ремень проворачивается на 90° от усилия руки в 1,5-2,0 кг. Пальцы нужно положить на ременную ленту между шкивами валов (распределительного и коленчатого).

Если деталь сильно перетянута, изнашиваются подшипники водяной помпы и натяжного ролика, если слабо — зубья перескакивают, запчасть может слететь.

Как регулируют натяжение:

  1. Эксцентрически расположенную ось (эксцентрик) мотористы вращают против часовой стрелки специальным ключом или насадкой шестигранника на 7 до совмещения отверстий на штоке и корпусе натяжителя, затем фиксируют шпилькой.
  2. Поворачивают ролик в обратную сторону, измеряя зазор между толкателем натяжителя и роликом. Когда показатель составит 4 мм, фиксируют ролик и вытаскивают шпильку из натяжителя.
  3. Делают 2 оборота КВ, проверяют метки.

После установки меток и регулировки натяжения автомобиль последовательно собирают, приводят в первоначальный вид.

Снятие защиты ремня

При сроке службы в 60-90 тыс. км пробега ремень ГРМ меняют раньше из-за преждевременного износа. Трудоемкая работа требует разборки значительной части двигателя, поэтому некоторые моменты владельцам «Пассат Б5» стоит предварительно изучить отдельно.

Например, как снять кожух привода ГРМ, состоящий из трех пластиковых частей. Делают это в два этапа:

  1. Верхняя крышка служит для проверки на износ и натяжку зубчатого ремешка. Ее демонтируют, отщелкнув 2 клипсы.
  2. Нижняя (основная) и средняя части предохраняют весь узел от грязи. Детали крепятся 5-6 болтами. Для демонтажа необходимо открутить и снять шкив КВ. При этом 12-гранный болт трогать не нужно: просто вывернуть 4 винта.

Кожух демонтируют непосредственно перед снятием старого ремня.

Когда требуется замена?

В отношении периодичности замены имеются самые разные рекомендации. Здесь все зависит от состояния авто и типа используемого ремня. По официальному регламенту замена ремня ГРМ на фольксвагене Шаран 1.9 TDI проводится один раз в 210 тысяч км пробега. Но цифра эта выглядит не слишком реалистично даже для Европы. Для отечественных дорог подобная рекомендация в принципе не работает. Здесь замена ремня ГРМ делается каждые 50-60 тысяч км. А при редком использовании авто состояние привода проверяется раз в 5-6 лет.

Но время службы этой детали — величина не фиксированная. На скорость износа ремня влияют следующие факторы:

  • Неправильное натяжение ремня в процессе установки. При излишнем натяжении лента растягивается. Увеличивается давление на сам ремень и его ролики. Механизм быстрее выходит из строя. При слабом натяжении ремень слетает и цепляется за другие детали. Результат — преждевременная замена детали и ремонт авто.
  • Езда летом в жару. Ремень ГРМ быстрее изнашивается при высоких температурах. Имеются детали с повышенной термостойкостью. Они стоят дороже стандартных аналогов.
  • Попадание грязи и мусора в механизм. Увеличивает скорость износа детали. Приводит к преждевременной замене ремня.

Признаки выхода из строя ремня ГРМ:

  • Двигатель часто глохнет. Машину трудно завести. Без видимой причины падают обороты, автомобиль двигается рывками. Чувствуется неравномерная вибрация. Мотор может заглохнуть в любой момент. Нередко машину нельзя оставить работать на холостом ходу — двигатель отключается.
  • Появляется черный дым. Это — признак не прогоревшей до конца топливной смеси. Подобное случается при проблемах в работе газораспределительного механизма (ГРМ). И наиболее распространенная причина — выход из строя ремня привода. Но стоит проверить состояние свечей зажигания, цилиндров, топливных форсунок и фильтров.
  • Из-под капота слышны странные щелчки, шорохи или треск. Эти звуки издает вышедший из строя ремень ГРМ. Так себя проявляют появившиеся трещины и отслоившиеся волокна на детали. К слову, это необязательно связано с ремнем. Но проверить рекомендуется — подобные поломки способны привести к серьезным неприятностям.
  • Потеки жидкости на ремне. Это обычно связано с неисправностями в других узлах. Например: протекающие сальники на двигателе или неисправность насоса в системе охлаждения. Но попадающая жидкость ускоряет износ ремня ГРМ. Желательно проверить его состояние. При необходимости — заменить.
  • Стартер прокручивается, но двигатель не заводится в принципе. Иногда причина в неисправности стартера или разрядившемся аккумуляторе. Но если проблема не в электрике, то виноват ремень ГРМ. Он оборвался либо слетел с роликов. Если повезет — это произойдет на стоянке, в гараже. Если не повезет — ремень окончательно выйдет из строя в дороге.

Если появился один или несколько признаков — ремень меняется. Проблемы не исчезли? Надо искать другие причины. Возможно, придется обратиться к профессионалам.
