Замена сайлентблоков передних рычагов автомобилей ваз

Почему нужно менять?

Почему нужно периодически осматривать тормозную систему, в частности – шланги? Один мой приятель на трассе, на скорости в 100 километров в час при нажатии педали вдруг «потерял тормоза». Педаль просто ушла в пол, а машина продолжала нестись навстречу ДТП. Хорошо еще, что он знал, как можно затормозить машину переключением скоростей, так сказать «двигателем». Постепенно сбросив скорость, он остановился на обочине и, вытерев пот со лба, открыл капот.

Как оказалось, тормозная жидкость «ушла», а на ближайшем СТО обнаружили порыв заднего правого тормозного шланга, а все остальные имели такую степень износа, что могли «выстрелить» в любой момент.

Замена главного глушителя на автомобиле ВАЗ 2115

Для выполнения данной работы нам потребуется два ключа на «13» и металлическая щетка. Загоняем автомобиль на эстакаду или смотровую яму. Обязательно выжидаем некоторое время пока элементы системы полностью не остынут.

При помощи металлической щетки тщательно очищаем крепежный хомут, при помощи которого входная труба основного глушителя состыкована с выходной трубой дополнительного. Затем обрабатываем болты, стягивающие хомут, веществом, разъедающим ржавчину. Например, в качестве такого средства может быть использован ВД-40.

Теперь можно откручивать болты: одни ключом удерживаем гайку от проворачивания, а вторым «воздействуем» на сам болт. Следует отметить, что в случае сильного прикипания и коррозии открутить болты может не получиться. В такой ситуации их можно срезать при помощи «болгарки»

Такой демонтаж необходимо производить с особой осторожностью, чтобы не повредить фланцы выходной трубы дополнительного глушителя

После того как хомут снят и трубы глушителей разъединены, немного приподнимаем основной глушитель и выводим его сначала из задних, а затем из передних резиновых подвесов.

Монтаж нового глушителя производится в порядке обратном снятию.

Замена тормозных трубок – о ремонте и профилактике

Бывает, что в процессе эксплуатации автомобиля в силу различных причин требуется замена тормозных трубок. Иногда ремонт и замена этих частей должны осуществляться даже не из-за поломки, а в профилактических целях. Почему это происходит и как самостоятельно провести ремонт тормозной магистрали, постараемся развернуто рассказать чуть ниже.

Когда нужна замена тормозных трубок и прочий ремонт системы?

Трубки и шланги тормозной системы служат для передачи усилия, идущего при помощи жидкости от педали на главный цилиндр, и далее к рабочим, которые установлены на опорных дисках. Соединяются трубки с цилиндрами и распределительными узлами при помощи конусных муфт.

Необходимо заметить, что внешний осмотр состояния тормозной системы вполне возможно провести самостоятельно, однако в случае возникновения какой-либо неисправности лучше обратиться за помощью в специализированный центр, где проводится диагностика и квалифицированный ремонт системы автомобиля, а также замена жидкости.

Согласно рекомендациям изготовителей, проверка работоспособности всех узлов автомобиля должна проводиться в соответствии с графиком регламентных работ. Диагностика тормозной системы осуществляется 1 раз в 2 года (или через каждые 50 000 км пробега). Прорезиненные шланги подлежат замене после 125 000 км независимо от их технического состояния.

Основные неисправности системы тормозов:

  • существенное увеличение пути торможения автомобиля;
  • при нажатии на педаль появляется пульсация и слышен скрип;
  • большой свободный ход педали торможения;
  • утечка жидкости;
  • перегрев тормозных барабанов;
  • при нажатии на педаль автомобиль начинает уводить в сторону;
  • растрескивание тормозных шлангов;
  • неравномерный износ колодок.


Профилактика и ремонт тормозной системы на Ниссан

Как сделать ремонт тормозных трубок?

Как самостоятельно восстановить поврежденную магистраль? Ремонт тормозных трубок требует от водителя определенного опыта и умения пользоваться слесарными инструментами. Но не все так сложно. Далее поэтапно изложен процесс реставрации поврежденной системы.

  1. Вначале необходимо открутить трубку от тормозного цилиндра или суппорта.
  2. При помощи трубореза производится разрез трубопровода в нужном месте.
  3. Удаляется поврежденный участок.
  4. Край трубки обезжиривается бензином.
  5. Зажимают трубку клещами так, чтобы ее край выступал примерно на 50 мм.
  6. При помощи дрели внутри трубки на краю снимается фаска.
  7. По окончании нужно удалить остатки стружки.
  8. Далее на трубку насаживается штуцер.
  9. Край трубки вставляется в специальное приспособление и проводится ее развальцовка.

Отремонтированный трубопровод продувают сжатым воздухом и соединяют с магистралью при помощи специального переходника. Теперь осталось только прокачать тормозную систему, и автомобиль готов к дальнейшей эксплуатации.

https://youtube.com/watch?v=CbLzEzNwkbw

Замена передних тормозных шлангов своими руками

металлические трубки не должны иметь явных механических повреждений и различных деформаций; прорезиненные шланги должны быть эластичными без трещин и разрывов

Следует особое внимание уделять качеству заделки шлангов в наконечниках. Не допускать попадания на них горючего и смазочных материалов; крепежные скобы должны быть в удовлетворительном состоянии; в местах соединения трубок с главным цилиндром, бачком и магистралью не допускается просачивание жидкости

Простейшие ремонтные работы можно провести даже в домашних условиях. Например, замена передних тормозных шлангов осуществляется в такой последовательности:

  1. Установить автомобиль на ровную площадку.
  2. Снять переднее колесо.
  3. Отвернуть штуцер тормозной магистрали, при этом ключом следует удерживать шланг, чтобы он не провернулся.
  4. Снять скобу и вынуть наконечник из кронштейна.
  5. Открутить штуцер шланга от рабочего цилиндра.
  6. Отвернуть поврежденный шланг от тормозной трубки.
  7. Ввернуть новый шланг.

Как правильно залить новую охлаждающую жидкость в систему

Наша главная задача во время заливки – не оставить воздух в системе охлаждения, по максимуму его вытеснить, чтобы не было воздушных пробок.

1. Закручиваем пробки на радиаторе и блоке цилиндров.

2. Чтобы весь воздух вышел при заливке новой жидкости, берем ее верхнюю точку. На ВАЗ 2107 и другой классике – это патрубок обогрева впускного коллектора на карбюраторных версиях и обогрев заслонки на инжекторных. Снимаем шланг с него.

3. Запасаемся десяти литровой канистрой охлаждайки, потому что, объем системы охлаждения ВАЗ 2106-07 – не менее 10 литров. По своему опыту хочу сказать, что для полной замены ОЖ, мне на Жигулях седьмой модели понадобилось 9,5 литров. Этот цифра может меняться в пределах 1 литра, все зависит от «модернизации» или комплектации отечественных классических моделей.

4. Берем горловину (лейку, воронку) и заливаем новую охлаждающую жидкость через радиатор. Льем до тех пор, пока, с выше указанного патрубка, не потечет.

5. Одеваем его на место, закручиваем хомут на нем. Доливаем в радиатор до самой горловины. Рекомендуется рукой несколько раз сжать верхний шланг, подключенный к верхней части радиатора. Так мы «протолкнем» воздух в системе. При этом уровень в радиаторе может подсесть – доливаем. Делаем это несколько раз, пока уровень не перестанет садиться. Закручиваем крышку, заливаем жидкость в расширительный бачок до отметки минимального уровня.

6. Визуально осматриваем шланги, их присоединения на наличие течи. В системе еще нет давления, если в этих местах течет «под наливом», то при работе двигателя, там будет река. При необходимости подтягиваем хомуты.

7. Заводим мотор и наблюдаем, как оставшийся воздух выходит из системы через расширительный бачок. Пузырьки будут видны в шланге, соединяющий бачок и радиатор и в нем самом, если он чистый.

8. Доводим температуру двигателя до момента срабатывания вентилятора. Включаем отопитель салона, если дует горячий или теплый воздух, значит все хорошо. В противном случае в системе остался воздух. Пробуем рукой верхний подводящий к основному радиатору шланг. Если он холодный, то наши предположения за воздух подтвердились.

В этом случае глушим ДВС, даем ему остыть. Открываем крышку радиатора, повторяем манипуляции со сдавливанием верхнего шланга рукой несколько раз. Можно эту операцию повторить с другими шлангами, чтобы оставшийся воздух вышел через радиатор. Но если делать все по описанной инструкции, то таких проблем не должно быть.

Как вариант причины не полного развоздушивания системы охлаждения – неисправный термостат. Но в нашем случае, мы доводим двигатель до температуры срабатывания вентилятора, а значит, жидкость начала циркулировать по большому кругу и термостат в порядке.

Еще одним важным моментом является крышка расширительного бачка. Рекомендуется ее не одевать во время работы движка и вытеснения воздуха. Если ее надеть, и она неисправна, то есть шанс поставить бачок под давление. Это чревато разрывами шланг, трещинами в его стенках и течами.

9. Заключительным этапом замены охлаждающей жидкости на ВАЗ 2107 – визуальный осмотр всех соединений и деталей на предмет течи. Если все хорошо, то доливаем до уровня в расширительном бачке между линиями «МИН» и «Макс» и закрываем его крышку.

Видео, как самостоятельно поменять охлаждающую жидкость ВАЗ 2107:

Полная электросхема ваз 2114 с расшифровкой

Полный пакет электрооборудования ВАЗ 2114 можно разделить на две разновидности. Принципиальные различия обусловлены изменением аппаратуры в зависимости от года выпуска и комплектации авто. При этом весь чертеж можно разделить на несколько зон.

  • Подкапотная часть – отвечает за предоставление напряжения датчиков и приборов, расположенных непосредственно внутри моторного отсека.
  • Салонный отсек. Часть преимущественно используется для соединения лобового и кормового отсеков.
  • Узел панели приборов. Распиновка выводится непосредственно на органы управления и приборную доску. Здесь объединены все элементы бортовой сети и подключены к кнопкам или индикаторам.
  • Кормовое сочленение. Малый модуль объединяет элементы цепи, расположенные в корме машины. Обычно отрезок подвержен частым повреждениям, что обусловлено постоянными перевозками грузов в багажном отсеке. При переезде через препятствия, грузы могут повредить чувствительную аппаратуру.

Также можно отдельно выделить малые блоки – это дверные, стеклоочистители и прочие. Для удобства восприятия, каждый пучок рассмотрен отдельно.

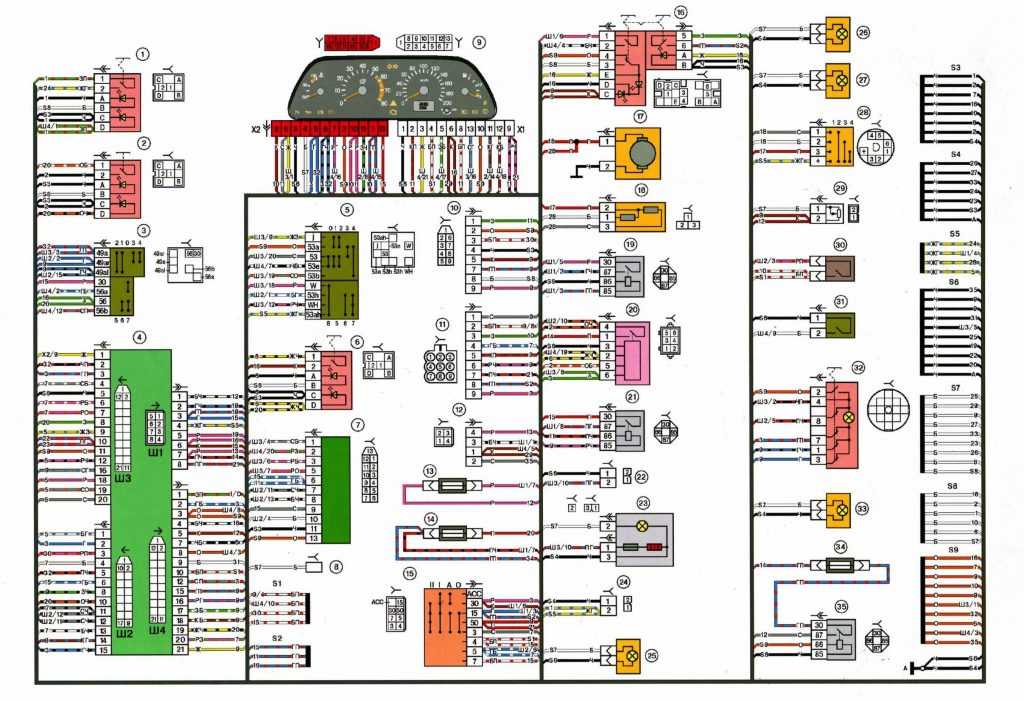

Распиновка панели приборов ваз 2114

Здесь сосредоточены клеммы всего оборудования автомобиля. Ввиду того, что узел находится под приборной доской и подвергается постоянному образованию конденсата или запотевания, некоторые пользователи обрабатывают его термоклеем. Даже тонкое покрытие способно надежно защитить устройство от попадания воды.

Элементы подключаются к приборам или органам управления:

  • 1 – клавиша включателя подогрева стекла кормы авто;
  • 2/6 – выключатели противотуманок, для заднего/переднего модуля;
  • 3 – пластиковая колодка активации головной оптики и поворотников;
  • 4 – блочок предохранителей;
  • 5 – переключатель режимов дворников;
  • 7 – индикация бортовой системы;
  • 8 – подача напряжения на дополнительный жгут;
  • 9 – приборная доска;
  • 10 – «папа» запитки бортового компьютера;
  • 11 – клемма к устройству зажигания;
  • 12 – на дверную разводку;
  • 13/14 – предохранители;
  • 16 – разрыв зажигания;
  • 17 – мотор печки;
  • 18 – вторичное сопротивление печки;
  • 19 – подача тока на реле разгрузки зажигания;
  • 20 – защитное реле задних противотуманок;
  • 21 – реле предохранитель стартера;
  • 22 – выносной патрон для переносного светильника;
  • 23 – подвод поступления напряжения для прикуривателя;
  • 24 – на подсветку вещевого ящика;
  • 25-27 – осветители;
  • 28 – переключатель печки;
  • 29 – освещение приборки с реостатом;
  • 30 – выключатель стопов;
  • 31/32 – размыкатель клаксона/аварийки соответственно;
  • 33 – подсветка панели печки;
  • 34 – предохранитель;
  • 35 – защитное реле элементов подогрева сидений;
  • Ш1/4 – перемычки монтажного блока;
  • Х1/2 – элементы управления приборной доски;
  • А – выход защитного заземления (обычно черного цвета).

Снятие и замена шруса Лада Приора

Артикул: Наружный ШРУС – 77205S. Внутренний ШРУС – FJ-228.

Инструменты: Для снятия и замены внутреннего и наружного шруса Лада Приора потребуются плоскогубцы, молоток и колодка или деревянный брусок.

Снятие и замена шруса Лада Приора осуществляется на подъемнике или смотровой яме. Вообще, эта процедура одинакова для всех отечественных переднеприводных автомобилей, таких как, ВАЗ 2108, 2109, 2110, LADA Granta.

Ремонт или замена шруса Лада Приора проводится при снятом приводе переднего колеса. Первым делом нужно убрать пыльник с гранаты, зажав снятый вал привода в тисках.

Замена шруса Лада Приора

При помощи плоскогубцев отгибаем внутренний хомут и открываем замок стяжки грязезащитного чехла, то же самое делаем с внешним хомутом.

Замена наружного шруса Лада Приора

Пыльник подвигаем по валу к центру и выворачиваем его наизнанку.

Теперь нужно выбить внутренний ШРУС с вала. Для этого используется молоток и выколотка из мягкого металла. При манипуляциях с молотком усилия прикладываются на обойму шарнира.

Выбиваем ШРУС с вала

Установка нового шарнира потребует его обильной смазки. Вбивают ШУРС при помощи молотка и деревянной накладки, которую прикладывают к наружному торцу хвостовика, после чего наносят резкие удары инструментом.

После установки новой гранаты на вал, ее очищают от грязи и еще раз тщательно смазывают. Смазка обладает отличными уплотняющими свойствами, которые будут обеспечивать узлы трения надежной защитой от воздействия влаги и грязи. Затем надевают пыльник и фиксируют хомутами.

Внешний или наружный шарнир заменяется после того, как будут сняты и внешний, и внутренний ШРУСы. Грязезащитный чехол также выворачивается наизнанку, вал зажимают в тисках и выбивают с него внешний ШРУС.

Замена внешнего шруса Лада Приора

Его установка аналогична внутреннему шарниру

Однако есть одно важное различие при использовании смазки. Ее должно быть в два раза меньше, чем во внутреннем ШРУСе. В заключение все снятые детали устанавливаются в обратном порядке

После установки новых гранат автомобиль плавно и без неприятных звуков проходит любые повороты, а сам процесс езды по прямой дороге становится намного тише

В заключение все снятые детали устанавливаются в обратном порядке. После установки новых гранат автомобиль плавно и без неприятных звуков проходит любые повороты, а сам процесс езды по прямой дороге становится намного тише.

Важно знать, что даже незначительное повреждение пыльника привода требует его обязательной замены. Дело в том, что основной и быстрый износ гранаты происходит, когда в привод через трещины в пыльнике попадает пыль и грязь. Чтобы увеличить срок эксплуатации ШРУСов рекомендуется периодически проводить осмотр резиновых грязезащитных чехлов на валу и при первой же необходимости проводить их замену

Чтобы увеличить срок эксплуатации ШРУСов рекомендуется периодически проводить осмотр резиновых грязезащитных чехлов на валу и при первой же необходимости проводить их замену.

Пошаговая инструкция

При откручивании крепящих болтов и гаек рекомендуем их
предварительно очищать и сбрызгивать проникающей смазкой.

  1. Затяните ручник и установите противооткатные упоры под задние
    колеса. Далее ослабьте колесные болты, поддомкратьте и снимите колесо.
  2. Снимите шплинт гайки крепления рулевого наконечника с помощью
    пассатижей.
  3. Открутите гайку крепления рулевого наконечника. Гайка под головку
    на девятнадцать.
  4. Ударьте молотком в торец проушины, куда вставлен палец и он
    выскочит из посадочного места. Бейте аккуратно, чтобы не повредить пыльник.

Открутите два болта крепежа стойки к поворотному кулаку. Головку
болта удерживайте накидным ключом на девятнадцать и одновременно крутите гайку
воротком с головкой на девятнадцать.

С помощью выколотки выбейте болты из отверстий.

С помощью монтажного рычага отведите поворотный кулак на себя и
тем самым разъедините стойку и кулак.

Из-под капота открутите три гайки крепления стойки вместе с
верхней опорой. Гайки под головку на тринадцать.

Демонтируйте стойку в сборе.

Закрепите стойку в тиски и сожмите пружину с помощью стяжек.

С помощью специального ключа открутите гайку крепления верхней
опоры. Специальный ключ состоит из головки на двадцать два и пальца, который
фиксирует шток стойки от поворота.

Снимите верхнюю опору, металлическую чашку пружины, саму пружину и
пыльник с отбойником.

Отмойте от грязи и оцените состояние снятых деталей.
Распакуйте новую стойку и в вертикальном положении нажмите на шток
5-7 раз, чтобы прокачать ее. Обратите внимание, после прокачки стойку нужно
держать в вертикальном положении.
Установите пружину на стойку и пыльник с отбойником.

Установите верхнюю чашку и опору. Если оставляете старую опору,
перед установкой целесообразно смазать подшипник. Для смазки подшипника снимите верхний
сальник, затем удалите старую смазку и положите новую. Сальник лучше всего
снять ножом.

Наживите гайку крепления опоры и затяните насколько это возможно
без специального ключа. Окончательно
затяните эту гайку, когда амортизатор будет стоять на кузове.

Далее произведите обратную установку амортизатора на кузов,
никаких проблем возникнуть не должно.

Обратите внимание, после замены стоек обязательно проверьте
развал-схождение передних колес. Также стоит отметить, что замена стоек справа
и слева аналогична.

Принцип работы термостата

После запуска двигателя, тосол перемещается по малому контуру, не успевает охлаждаться и быстро нагревается. При достижении температуры 87˚С, термостат открывается и тосол проходит через радиатор охлаждения, в котором охлаждается. При повышении температуры до 102˚С, поршень термостата перемещается еще на 8 мм и открывает движение тосола по большому контуру.


Устройство термостата

Элемент для переключения термостата – термодатчик, который под действием температуры открывает клапан, когда температура снижается, клапан перемещается в исходное положение, закрывая большой контур для тосола.

Замена переднего тормозного шланга ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115

Тормозная система это система, которой водитель должен уделять особое внимание, так как работа ее элементов на прямую влияет на безопасность движения транспортного средства. Для изучения устройства и помощи в обслуживании тормозной системы на сайте имеется раздел под названием – Устройство тормозной системы, в котором можно разобрать более подробно эту систему на составляющие части

Для изучения устройства и помощи в обслуживании тормозной системы на сайте имеется раздел под названием – Устройство тормозной системы, в котором можно разобрать более подробно эту систему на составляющие части.

Что касается этой статьи, то она посвящена теме под названием – Как заменить тормозные шлангиВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115, Лада Калина, ВАЗ 2170 своими руками.

Многие автомобилисты считают, что замена тормозных шлангов не удостоена отдельной темы, так как это совершенно не сложно, но для начинающих автомобилистов, эта статья, я думаю, будет полезна.

Ведь согласитесь за какую работу человек не берется, всегда найдутся нюансы, которые лучше бы узнать по совету, чем по своему горькому опыту.

Я бы выделил несколько основных вопросов на которые следует обратить новичку при замене тормозных шлангов на автомобиле ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115, Лада Калина, ВАЗ 2170:

  1. Какой производитель тормозных шлангов лучше?
  2. Какой инструмент необходим для замены тормозных шлангов?
  3. Последовательно работ по замене тормозных шлангов.

Все эти вопросы мы постараемся рассмотреть в данной статье. Для того, чтобы облегчить себе работу, достаточно найти в интернете ответ на вопрос – как заменить тормозной шланг на ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115, Лада Калина, ВАЗ 2170.

Итак, приступим к изучению информации,  как заменить передние тормозные шланги автомобиля ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115, Лада Калина, ВАЗ 2170.

Инструменты для замены тормозного шланга:

  1. Рожковые и накидные ключи на 8, 14, 15.
  2. Торцевой ключ на 8.
  3. Специальный разрезной ключ и обжимной ключ на 10.
  4. Молоток.
  5. Щетка по металлу.
  6. Не забудьте обзавестись жидкостью WD-40 (она сейчас стоит порядка 80 гривен, но она вам еще пригодиться).
  7. Прозрачная бутылка для удобства прокачки тормозов.
  8. Работы по замене тормозных шлангов лучше проводить с напарником.

Какие тормозные шланги купить и какие запчасти надо купить для замены тормозных шлангов?

Хорошо зарекомендовали себя тормозные шланги «Балаковского» производства, которые отличаются хорошим качеством и немного дорогой ценой. Если вы хотите немного сэкономить, то можно купить тормозные шланги производства ДААЗ, которые тоже обладают неплохим качеством.

Следует также купить медные шайбы толщиной 1,5 мм, тормозную жидкость, которая необходима для прокачки тормозной системы. Рекомендую купить тормозную жидкость ДОТ 4 400 грамм.

Если вы все приобрели и готовы к замене тормозного шланга, то первым делом надо снять колесо. С помощью щетки по металлу зачистить штуцер тормозного шланга предварительно взбрызнув ВД-40.

После этого откручиваем штуцер прокачки с помощью торцового ключа (рисунок 1,2,3). Эту операцию рекомендую выполнить первым делом, так как чаще всего штуцер прокачки переднего суппорта часто сильно прикипает, что может привести к его поломке.

Затем можно менять тормозной шланг. С помощью обжимного ключа, беремся за штуцер тормозной трубки, держим тормозной шланг ключом и потихоньку срываем штуцер с места. Когда штуцер трубки будет свободно вращаться, откручиваем его при помощи разрезного ключа. Для того, чтобы тормозная жидкость не выливалась заглушите трубку колпачком (рис. 4).

Снимаем резиновое кольцо шланга с держателя передней стойки (рисунок 5).

Разрезным ключом откручиваем тормозной шланг с тормозного цилиндра (рис.6). Если не хочет, помогаем кусачками (рис. 7) и потом накидным откручиваем (рис. 8).

После того как сняли тормозной шланг, хорошо очистите место присоединения шланга к суппорту, затем присоедините новый шланг с новой шайбой (рис. 9). Затягиваем, но не пережимаем. Закрепляем тормозной шланг с помощью держателя. Дело сделано, осталось только прокачать тормозную систему.

Как прокачать тормозную систему после замены тормозного шланга?

Попросите помощника понажимать на педаль тормоза с интервалом по 2-3 секунды около 3-4 раз, нажатие, удержание. Вы же в этот момент отпускаете штуцер и жидкость с воздухом выходит. Как на рисунке снизу.

После прокачки затягиваем штуцер. Узнать о том, что тормозная система прокачана вы сможете по исчезновению пузырьков воздуха.

Дальше останется лишь проверить соединения на течь и уровень тормозухи в тормозном бачке.

Инструкция по замене пыльника наружного ШРУСа

Перед тем, как поменять пыльник наружного ШРУСа, необходимо позаботиться о наличии смотровой ямы, а также инструментов из следующего списка:

  1. Монтировка;
  2. Домкрат и упоры;
  3. Смазочное вещество;
  4. Щетка по металлу и молоток;
  5. Бензин для промывки;
  6. Набор ключей (стандартных или с поворотной головкой).

Замена пыльника внешнего ШРУСа начинается с загона транспортного средства на смотровую яму. Лучше всего поставить 1ю передачу. Далее следует поослабить крепления на колесах, снять чехол и выкрутить ступичную гайку. Однако перед этим понадобится убрать загибы, которые входят в паз. Установив машину на домкрат, следует подставить под колеса упоры и выполнить следующие действия:

  • Демонтировать защиту картера при ее наличии;
  • Открутить крепления шаровой опоры;
  • Минимизировать длину ШРУСа поворотом руля до упора;
  • Отвести поворотный кулак в сторону и вынуть ШРУС из ступицы;
  • Снять хомуты и вытащить поврежденный пыльник (его можно разрезать);
  • Очистить ШРУС от старой смазки;
  • Сбить гранату с вала (следует стучать молотком по внутренней части ШРУСа через проставку из мягкого металла, чтобы не повредить ШРУС, одновременно вытягивая шарнир на себя).

В случае удачного демонтажа необходимо осмотреть стопорное кольцо на предмет поломки. Также, щеткой по металлу следует очистить привод от ржавчины и других веществ. Далее в гранату набивается смазка, после чего на вал надевается новенький пыльник. С помощью деревянной или резиновой проставки необходимо забить гранату на прежнее место и закрепить хомутами пыльник.

Обратите внимание! Важно не забыть смазать шлицы вала и установить бортики в изначальное углубление

Что делать если «граната» не сбивается

Граната не всегда поддается демонтажу, поэтому часто необходимо приложить больше усилий. Однако не нужно быть фанатичным. Демонтаж с помощью грубой физической силы может привести к повреждению подшипников, располагающихся в коробке передач.

Однако есть еще один метод замены чехла ШРУСа, который подразумевает полный демонтаж всего привода. Однако об этом поговорим через несколько разделов.

Как заменить внешний пыльник ШРУСа без его снятия

Не все знают, что произвести замену внешнего пыльника ШРУСа можно и без снятия ШРУСа. Как правило, такие манипуляции можно осуществлять с моделями отечественного автомобильного производства.

Перед тем, как заменить пыльник ШРУСа без снятия, необходимо обзавестись специальным оборудованием, которое осуществляет растяжку «груши». Изделие представляет собой конструкцию со специальными креплениями и подвижными рычагами, которые соединяются шлангом для дальнейшей подачи сжатого воздуха.

На рычаги надевается сам пыльник, который вскоре растягивается. Владельцу транспортного средства остается только протянуть конструкцию через демонтированную из ступицы гранату и отпустить подвижные рычаги. Процесс не отнимает много времени и сил, поэтому с заменой сможет справиться любой владелец автомобиля.

Самодельное приспособление

Иногда можно произвести замену и без специального оборудования, достаточно воспользоваться подручными изделиями. В качестве приспособления отлично выступит раструб от огнетушителя, который соответствует по размерам.

Широкая часть должна быть надетой на гранату, которая сбивается. Сама груша натягивается на раструб с помощью проворачивания. Лучше всего предварительно обработать шарнир смазывающим веществом.

Возможно, придется приложить немного усилий для проталкивания пыльника. Как только операция принесла успех, необходимо вывернуть его и закрепить. Однако приспособления не всегда есть под рукой у каждого владельца транспортного средства, поэтому может понадобиться помощь специального оборудования или креатив.

Из чего состоит тормозная система ВАЗ 2114

Тормоза ВАЗ 2114 – жизненно важная система автомобиля. Это не громкие слова и каждый водитель согласится с этим. Также каждый водитель знает, что своевременный, качественный ремонт тормозной системы ВАЗ 2114 – залог ее безотказной работы.

Тормозная система на ВАЗ 2114 состоит из двух основных частей:

  • Колесные механизмы – непосредственно воздействуют на крутящиеся с колесом элементы и замедляют его вращение.
  • Привод – система передачи усилия от нажатой педали на колесные механизмы.

На «четырнадцатой» установлена двухконтурная система с гидравлическим приводом. Это означает, что усилие, созданное нажатием на педаль, создает давление жидкости (гидравлика) во всей системе. Это же давление заставляет работать колесные цилиндры. Понятие «двухконтурная» означает, что усилие педали передается по двум независимым друг от друга линиям (контурам) на пары колес. Контуры имеют диагональное распределение: заднее правое колесо работает совместно с передним левым, заднее левое – с передним правым колесом. При отказе одного из контуров такое решение позволяет сохранить устойчивость автомобиля при торможении, особенно на скользкой дороге и повороте.

Важно: главное условие работоспособности системы – ее герметичность. Поэтому крайне опасно эксплуатировать автомобиль с подтеканием жидкости

Также крайне опасно попадание воздуха в систему. По своим физическим свойствам воздух при сжатии многократно уменьшается в объеме, в отличии от жидкости, которая сдавливаясь практически не меняет объем. При торможении автомобиля с негерметичной системой педаль может «провалиться» и тормоза ВАЗ 2114 не сработают.

Схема тормозной системы ВАЗ 2114

Схема тормозной системы ВАЗ 2114 имеет классическую компоновку, аналогичную как вазовским моделям, так и автомобилям многих мировых брендов.

  1. Главный тормозной цилиндр.
  2. Металлические патрубки 1-го контура.
  3. Гибкий шланг передних механизмов.
  4. Бачок для жидкости.
  5. Вакуумный усилитель тормозов.
  6. Металлические патрубки 2-го контура.
  7. Цилиндры задних колес.
  8. Рычаг привода регулятора давления тормозов.
  9. Гибкий шланг задних механизмов.
  10. Регулятор давления.
  11. Кронштейн регулятора давления.
  12. Педаль.

Главный тормозной цилиндр ВАЗ 2114

Общий вид главного тормозного цилиндра (ГТС) под капотом автомобиля с бачком для жидкости и вакуумным усилителем.

Главный тормозной цилиндр создает давление в системе, распределяет его по контурам и передает на цилиндры колес. Состоит из двухсекционного корпуса, внутри которого движется поршень, приводимый педалью. Давление жидкости, созданное в ГТС, передается по контурам в колесные механизмы.

Вакуумный усилитель уменьшает усилие, прикладываемое к педали. Это делает систему более эффективной. Работа вакуумника напрямую зависит от работы двигателя. Вакуумный усилитель гибким резиновым шлангом связан с впускным коллектором двигателя. Разрежение (вакуум) в усилителе создается путем создания низкого давления во впускном коллекторе от движения поршней двигателя на такте впуска.

Регулятор давления задних тормозов изменяет усилие, прикладываемое к тормозным механизмам в зависимости от нагрузки на заднюю часть автомобиля. Он уберегает автомобиль от раннего или запоздалого замедления задних колес и повышает его устойчивость.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
