Лайфхак: замена пыльника шруса без снятия шруса

Неисправности

Таблица возможных неисправностей передней подвески Шкода Фабия (нажмите, чтобы увеличить)

Таблица возможных неисправностей задней подвески Шкода Фабия

Что выходит из строя чаще всего

Плачевное состояние покрытия наших дорог очень негативно сказывается на сроке эксплуатации элементов подвески. Чаще всего требуется замена элементов передней подвески. Это обусловлено ее конструкцией, а также тесной связью с системой рулевого управления.

Замена резинометаллических шарниров

Чаще всего требуется замена сайлентблоков, установленных в передних рычагах. Эта делать представляет собой две металлические втулки Фабия, которые соединены резиновой вставкой. Под действием ударных нагрузок резиновая часть сайлентблока разрушается, что приводит к выходу его из строя.

Процесс замены:

Застопорите колеса автомобиля клиньями.
Используя домкрат, приподнимите переднюю часть авто и демонтируйте колесо.
Используя специальное приспособление, слегка сожмите пружину стойки.
Демонтируйте три болта, которые соединяют шаровую опору и передний рычаг, предварительно открутив гайки.
Демонтируйте болты переднего и заднего креплений рычага к поперечине.
Снимите шарниры с кронштейнов поперечины.
Демонтируйте рычаг.
Замените сайлентблоки.
Выполните сборку элементов подвески в обратной последовательности.

Дело в том, для его крепления используется посадка с натягом. Для снятия шарнира потребуется специальный съемник. А для установки достаточно куска трубы подходящего диаметра и кувалды.

Замена внутреннего ШРУСа Шкода Октавия

Хрустящий, люфтящий и т.д. внутренний ШРУС Шкоды Октавия – это не просто неприятно! А, прежде всего, опасно. В какой-то момент времени, если не производится замена, он может просто развалиться. Какие последствия? Машина остановится ровно в месте поломки. А если все это происходит на третьей полосе МКАД? Представили? Поэтому не стоит доводить ситуацию до критической.

Симптомы и причины неисправности

Главная причина любых проблем возникающих с внутренними ШРУСами Октавии – это порванный пыльник. Под него начинают попадать грязь и вода. Первая приводит к коррозии на рабочих поверхностях, вторая к выработке. Если подумать, фактически это одно и тоже. Но иногда, особенно на машинах, которые раньше побывали в авариях и геометрия которых нарушена, ШРУС выходит из строя из-за неравномерных нагрузок. В этом случае сделать почти ничего нельзя. Даже вновь установленный ШРУС, через некоторое время, опять может оказаться разбитым.

Порядок работ

Технология замены внутреннего ШРУСа Шкода Октавия А5, А7, Тур :

Автомобиль поднимается на подъемнике, снимается колесо
Откручивается шрусовая колесная гайка, полуось достается со стороны ступицы, последняя максимально отодвигается в сторону
Внутренний ШРУС выщелкивается из коробки передач, привод достается наружу
Снимается хомут внутреннего пыльника, сам пыльник стягивается к центру полуоси, достается стопорное кольцо
ШРУС снимается, заменяется новым, добавляется свежая шрусовая смазка
Автомобиль собирается в обратной последовательности

На работу по замене внутреннего ШРУСа Шкода Октавия А5, А7, Тур предоставляется гарантия. Всегда в наличии ШРУСЫ внутренние и колесные, привода, пыльники, оригинал и неоригинал. Большой опыт наших специалистов, конкурентно низкие цены и полное соблюдение заводской технологии.

Для записи на нашу московскую станцию техобслуживания просто наберите по телефонам, указанным на странице.

Приспособления

Профессионалы не пользуются никаким специализированным оборудованием при замене ШРУС. Однако при отсутствии навыков может помочь, хотя бы в психологическом плане, приспособление для стягивания «гранаты» с вала. Они могут быть разной конструкции, общим является зажим, закрепляемый на валу привода и винтовой съёмник, стягивающий с него шарнир.

Иногда в качестве рабочей резьбы этого съёмника используется имеющийся хвостовик наружной обоймы с навинчиваемой на него штатной ступичной гайкой. Приспособление настолько же внушающее доверие, насколько и неудобное в практической работе.

Суть в том, что граната удерживается на валу пружинным стопорным кольцом, утапливаемым в проточку шлицевой части при давлении со стороны внутренней обоймы. Угол атаки фаски обоймы на кольцо сильно зависит от деформации кольца, наличия смазки и ржавчины, конфигурации фаски.

Часто получается так, что кольцо не утапливается, а наоборот, заклинивает, и чем больше усилие, тем оно сильнее сопротивляется. В таком случае куда эффективнее работает резкий удар, чем даже значительное давление, развиваемое резьбой съёмника.

Да и вся процедура установки приспособления в ограниченном пространстве отнимает много времени. Но иногда оно действительно работает, попутно предотвращая передачу нагрузок на соседний шарнир.

Инструменты и оснащение

Замена внешнего ШРУСа на Ауди А6 С5 – операция технологически не сложная, поэтому ее можно выполнить самостоятельно.

Конструкторы достаточно хорошо проработали конструкцию привода, поэтому при замене наружных шарниров специфических инструментов не потребуется.

Передняя подвеска автомобиля выглядит так.

Для самостоятельной замены нужны лишь:

Домкрат;
Страховочные опоры (подойдет деревянная колода подходящих размеров);
Набор ключей и головок (обязательно – головка на 27);
Щипцы для стяжки хомутов;
Ветоши;
Моющие средства (можно вместо их использовать бензин, керосин);

Также понадобиться новый шарнир и сопутствующие к нему компоненты – смазка, упорное и стопорное кольца, пластиковая втулка, болт крепления ШРУСа в ступице, пыльник, хомуты (все это обычно идет в одном комплекте с узлом).

Замена пыльника ШРУСа своими руками

Сегодня не существует такого пособия для автомобилиста, содержание которого бы дало конкретные знания по самостоятельной замене пыльника ШРУСа. При необходимости замены обоих пыльников, лучше сделать это последовательно, начиная с внутреннего. После замены необходимо, чтобы прошло достаточное количество времени, когда внешний пыльник станет настолько изношенным, что потеряет всякую работоспособность. Процесс самостоятельной замены пыльников достаточно трудоемкий, потому на его реализацию требуется огромное количество времени и денежных средств.

Пыльник ШРУСа с хомутами

Но при возникновении подобной ситуации можно не ждать, пока выйдет из строя другой пыльник, а сразу демонтировать вал и произвести замену наружного и внутреннего пыльника одновременно. При возникновении неисправности одного из узлов, функциональные возможности второго также ставятся под сомнение, поскольку нагрузка на рабочий узел сильно увеличивается. Тем более, что если демонтаж одного из ШРУСов уже был произведен, то сделать, то же самое со вторым не составит особого труда.

Одним из самых эффективных способов продления жизни ШРУСа вашего автомобиля является обычная проверка смазки в шарнирах и ее замена, осуществляемая своевременно и проводимая регулярно. Такой лайфхак позволит машине проехать два-три десятка тысяч километров, избежав крупных расходов на оплату ремонтных работ. Менять ШРУС автосервисе – это довольно дорогостоящая операция, поэтому покупка даже шестого-седьмого пыльника в результате окажется дешевле новых шарниров.

Перейдем к непосредственно ремонтным работам, проходящих в несколько этапов:

Сначала сливается масло из КПП, в предварительно приготовленную пятилитровую канистру. Подготавливается инструмент на семнадцать для снятия сливной пробки.
Снимаются крепежные болты колеса, после чего, с помощью домкрата, машина поднимается с нужной стороны. Проводится снятие колеса.
Бруском зажимается педаль тормоза, после чего откручивается гайка ступицы. Обычно, для этого подходит головка на тринадцать и удлинитель нужного размера. Все открученные гайки потребуется заменить на новые. Выкрутив гайку ступицы, нужно выкрутить шаровую опору, после чего, отведя стойку, нужно извлечь хвостовик внешнего ШРУСа из ступицы.
Следующим на очереди будет внутренний шарнир. Для его извлечения нужно монтажкой уверенно упереться в коробку, после чего сковырнуть ШРУС. С первого раза это может не получиться, но, прилагая достаточное количество усилий, без рывков, постепенно граната обязательно выйдет.
После этих действий ШРУС вместе с валом извлекается со стороны со стороны поворотного кулака.

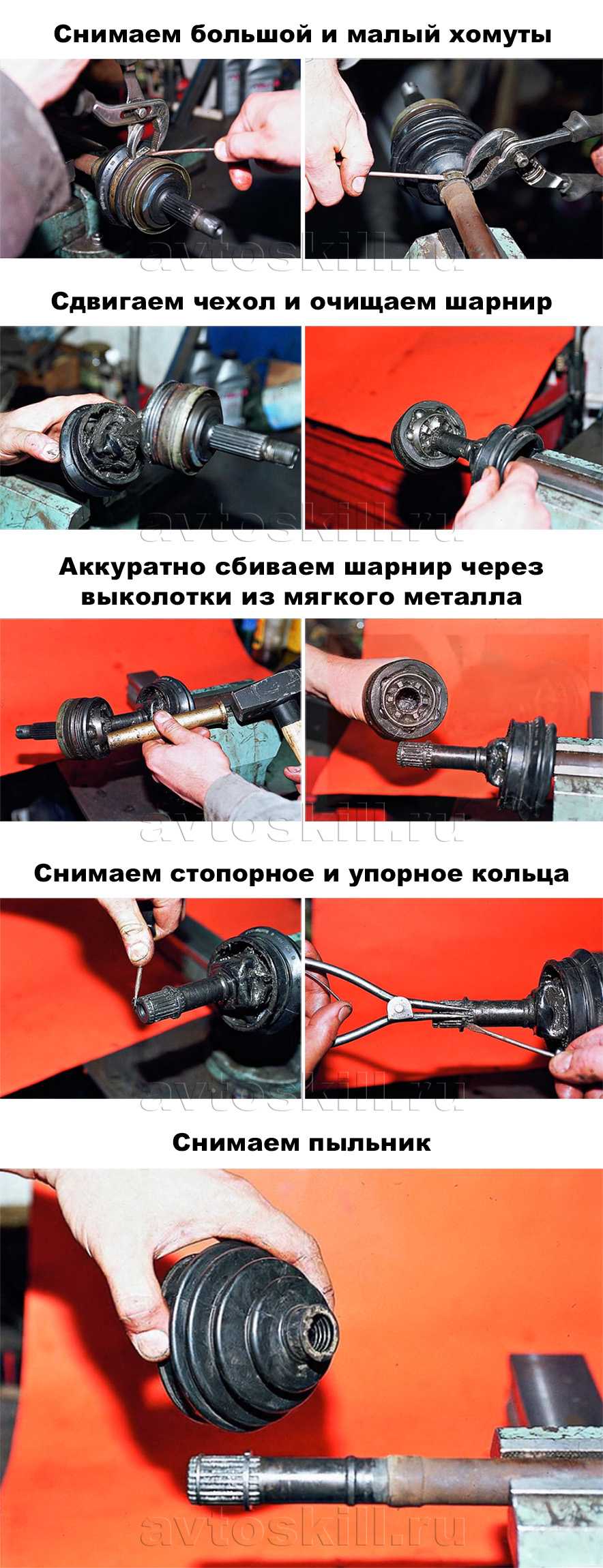

Сняв все необходимое, переходят к самой замене пыльника. Вооружившись выколоткой, нанося точные удары по ШРУСу, его снимают с вала. Для удобства процесса, хомуты порванного пыльника нужно ослабить и сдвинуть подальше.

Демонтировав ШРУС, его промывают в растворителе до тех пор, пока имеющаяся в нем смазка не будет полностью удалена. Очистив от следов старых нефтепродуктов, его ставят на вал, тщательно смазав новой смазкой. Шарнир аккуратно вбивается в вал через выколотку из мягкого металла.

Замена пыльника ШРУСа своими руками

Хомут пыльника, расположенного на самом валу, крепко затягивается, и надевается другая его сторона. Следующим шагом ШРУС ставится по центру хода, что делается для возможности немного поддеть один из его краев чем-нибудь острым, для обеспечения свободного прохождения воздушных потоков, что обезопасит от различных повреждений, вызванных избыточным внутренним давлением.

Теперь остается затянуть второй хомут и перейти к сборке: внутренний ШРУС устанавливается в КПП — стопорное кольцо издаст щелчок, подсказывающий момент устанавливать шаровую опору, разобравшись с которой остается только закрепить гайку ступицы и установить колесо. В конце работ, в КПП заливается новое масло.

Подробнее про замену пыльников внутреннего и внешнего ШРУСов можете посмотреть в полезных видео:

Замена втулок стабилизатора

Втулки стабилизатора Фабия также выполнены с резины. Со временем они изнашиваются, и это приводит к возникновению характерных стуков при движении автомобиля. Процесс замены очень прост – достаточно демонтировать стабилизатор и заменить на нем резиновые втулки.

Подвеска автомобиля Skoda Fabia отличается своей мягкостью и надежностью. Если вы хотите, чтобы она сохраняла свои характеристики на протяжении всего времени эксплуатации машины, необходимо своевременно выполнять замену изношенных деталей.

Это тоже интересно:

Заряженная Fabia RS: технические характеристики

Выбираем Шкода Фабия с пробегом

Приборы освещения Шкода Фабия

Чувствительность к загрязнениям

При своей достаточно высокой надежности ШРУСы имеют существенный недостаток – чувствительность к загрязнениям. Даже небольшое количество пыли и грязи, попавшие внутрь шарнира, приводят к ускоренному износу рабочих поверхностей.

И несмотря на наличие пыльника, защищающего ШРУС, грязь часто проникает в узел, поскольку резинотехнический элемент легко повреждается.

При появлении хруста шарнир на Ауди А6 С5 можно попытаться промыть, заложить в него новую смазку и поменять пыльник, но эти меры помогут лишь продлить срок службы узла.

Более кардинально же восстановить шарнир не удастся, поскольку он не ремонтопригоден. Поэтому в конечном итоге захрустевший ШРУС придется менять.

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Здравствуйте, уважаемые автолюбители! Спор о том, какие автомобили: с передним или задним приводом выбирать, наверное, не прекратится никогда. У поклонников и первой и второй системы есть свои аргументы в пользу своих пристрастий и масса претензий к технологиям, использованным в машинах с противоположной системой привода.

За этим тихо наблюдают владельцы транспортных средств с полным приводом, ведь их этот спор не касается. Автовладельцы, у которых машина двигается посредство усилия задних колёс, с гордостью заявляют, что им никогда не придётся ломать голову над тем, как поменять пыльник ШРУСа, ведь этого механизма в машине попросту нет.

Это конечно, не самый убедительный аргумент, который сможет доказать, что ведущие передние колёса хуже, чем задние, но научиться производить замену пыльника ШРУСа всё же придётся.

Зачем нужна замена пыльника ШРУСа?

Меняем пыльник ШРУСа

Как известно ШРУС – шарнир равных угловых скоростей заставляет вращаться передние ведущие колёса и позволяет им при этом поворачивать. Особенность этого устройств и заключается в том, что оно передаёт вращательное движение полуосям, которые находятся под постоянно меняющимся углом по отношению друг к другу.

Конструкторы предусмотрели, что на шарнир будет действовать значительная нагрузка и изготовили его из очень прочных сплавов. Эксперты говорят о том, что хороший и ухоженный ШРУС может пережить и машину.

Достичь такого результата и сэкономить деньги (ведь замена шарниров – удовольствие не из дешевых), можно, выполняя определённые правила. И одним из таких правил является систематическая проверка состояния и своевременная замена пыльника ШРУСа.

Самые главные враги ШРУСа – это пыль, грязь, песок и вода, которые могут попасть в рабочую часть в движении. Для защиты от этих разрушающих факторов придуманы пыльники – резиновые защитные конусы, которые очень плотно закрывают механизм ШРУСа.

Если вы увидели, что порвался пыльник ШРУСа, его необходимо заменить незамедлительно. В ходе периодических технических осмотров необходимо внимательно осматривать пыльники и производить их замену, если резина утратила свою эластичность, появились трещины в складках, тем более, что сделать это не так уж и сложно.

Как поменять пыльник ШРУСа – технология ремонта

В литературе можно встретить множество советов о том, как производить замену пыльников. Многие рекомендуют менять их поочерёдно, т.е. сначала производится замена пыльника внутреннего ШРУСа, если он нуждается в замене. А затем следует дождаться, когда произойдёт износ или повреждение пыльника наружного ШРУСа. Это бессмысленная трата времени, сил и средств. Настоятельная рекомендация всем автолюбителям: если дело дошло до необходимости ремонта и обслуживания ШРУСов, снимается вал полностью и производится замена пыльника наружного ШРУСа и внутреннего одновременно.

Для подобного действия есть логическое объяснение:

во-первых, если один из пыльников пришёл в негодность, то нелепо предполагать, что второй остаётся в идеальном состоянии, вероятнее всего вскоре второй пыльник также напомнит о себе и придётся лишний раз ставить машину на ремонт;
во-вторых, если снимается один ШРУС, то второй снять проще простого и гораздо удобнее сразу проверить состояние двух ШРУСов и одновременно заменить пыльники.
осмотр и замена смазки в шарнирах лишними никогда не будут, а позволят проехать ещё несколько десятков тысяч километров;
в-третьих, даже если 50 раз заменить пыльники и смазку в ШРУСах – это всё равно дешевле, чем покупать новые шарниры из-за банальной лени или глупого «авось пронесёт».

Замена пыльника ШРУСа – дело на пару часов

Водители, которые не привыкли досаждать своим присутствием специалистам автосервисов, прекрасно знают, что лучшим мастером для машины является её владелец. В отношении замены пыльников ШРУСов следует отметить, что это не столь сложное мероприятие, способно сэкономить немало денег, но занимает совершенно небольшой промежуток времени.

Алгоритм демонтажа вала с двумя ШРУСами очень прост:

снимается колесо и разбирается вся «навеска» на ступице, что позволяет извлечь наружный шарнир;
откручиваются болты крепления внутреннего ШРУСа и… Всё!

С помощью обычного набора ключей и тисков снимаются оба шарнира и производится замена пыльников.

В процессе замены пыльников ШРУСа не уподобляйтесь плохому автослесарю и потрудитесь одновременно: провести осмотр состояния рабочих частей, обновление смазки.

Убедиться в том, что в процедуре нет ничего сложного, поможет мастер-класс по замене пыльника ШРУС в визуальном просмотре.

Замена пыльника наружного ШРУСа

Процесс для большинства легковых переднеприводных автомобилей одинаков. Работы лучше выполнять на смотровой яме. После закупки новых чехлов и (при необходимости) хомутов к ним, подготовьте инструмент:

домкрат, противооткатные упоры и страховочные подставки;
ключи (лучше головки) с воротком в соответствии с вашей моделью авто;
молоток и металлическую щетку для очистки ржавчины;
монтировку;
чистую ветошь;
специальную смазку;
бензин для промывки.

Загоните авто на яму, для страховки включите 1-ю передачу, поднимите ручной тормоз. Ослабьте колесные болты и, сняв чехол, открутите ступичную гайку (обычно это ключ на 30). Чтобы это сделать, нужно ее раскернить – убрать загибы, входящие в паз. Установите машину на домкрат, под задние колеса подставьте упоры, страховочные подставки и снимите колесо с нужной стороны. Далее:

при наличии защиты картера ее нужно снять;
открутите болты крепления нижней шаровой опоры — обычно их два;
выверните руль до упора, чтобы ШРУС стал минимальным по длине;
отведите в сторону поворотный кулак и вытащите привод из ступицы;
снимите хомуты и вытащите разорванный пыльник или разрежьте его;
удалите старую смазку;
сбейте гранату с вала: процесс непростой, нужно молотком стучать по ее наружному контуру, одновременно вытягивая другой рукой ШРУС на себя.

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Зачем нужна замена пыльника ШРУСа?

Меняем пыльник ШРУСа

Как поменять пыльник ШРУСа – технология ремонта

Для подобного действия есть логическое объяснение:

во-первых, если один из пыльников пришёл в негодность, то нелепо предполагать, что второй остаётся в идеальном состоянии, вероятнее всего вскоре второй пыльник также напомнит о себе и придётся лишний раз ставить машину на ремонт;
во-вторых, если снимается один ШРУС, то второй снять проще простого и гораздо удобнее сразу проверить состояние двух ШРУСов и одновременно заменить пыльники.
осмотр и замена смазки в шарнирах лишними никогда не будут, а позволят проехать ещё несколько десятков тысяч километров;
в-третьих, даже если 50 раз заменить пыльники и смазку в ШРУСах – это всё равно дешевле, чем покупать новые шарниры из-за банальной лени или глупого «авось пронесёт».

Замена пыльника ШРУСа – дело на пару часов

Алгоритм демонтажа вала с двумя ШРУСами очень прост:

снимается колесо и разбирается вся «навеска» на ступице, что позволяет извлечь наружный шарнир;
откручиваются болты крепления внутреннего ШРУСа и… Всё!

С помощью обычного набора ключей и тисков снимаются оба шарнира и производится замена пыльников.

Skoda Fabia Combi Боливар RS style › Бортжурнал › ШРУСа и их пыльники, небольшая праздничная эпопея )

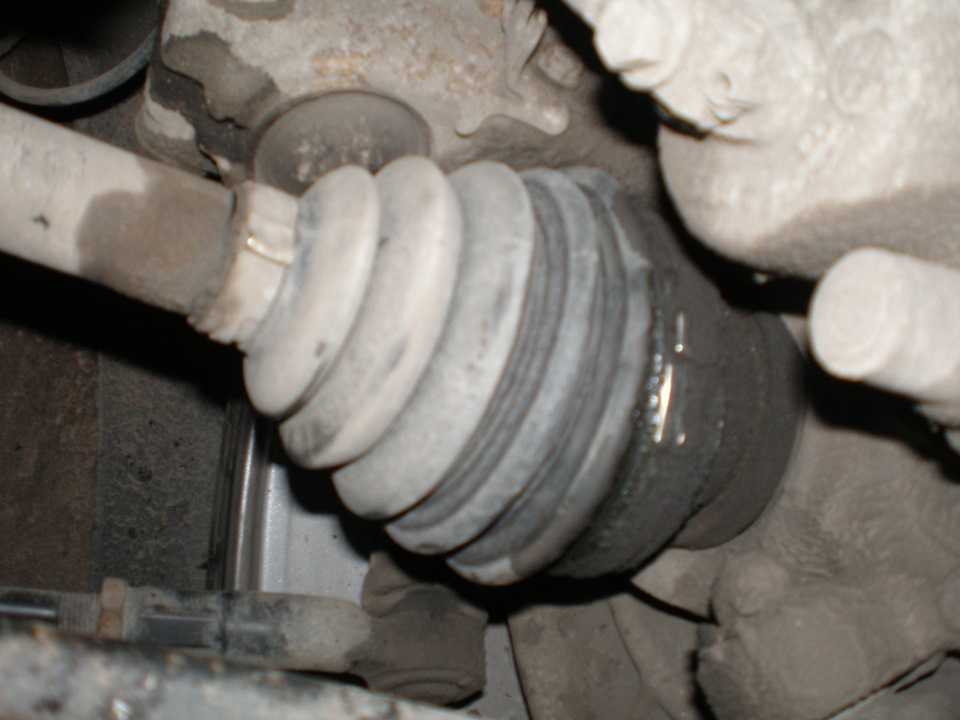

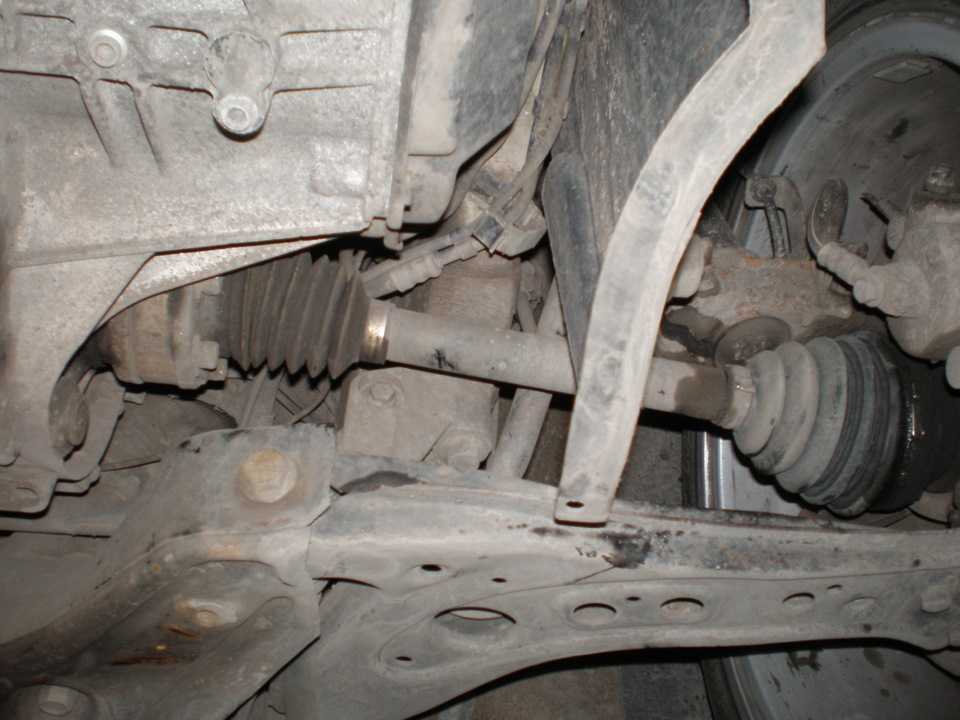

Собственно, чё полез то туда?, ковырялись под машиной меняли масло и гофру выхлопа и заметили на левой полуоси надорванные, начавшие потеть оба пыльника ШРУСов, наружный больше, внутренний меньше

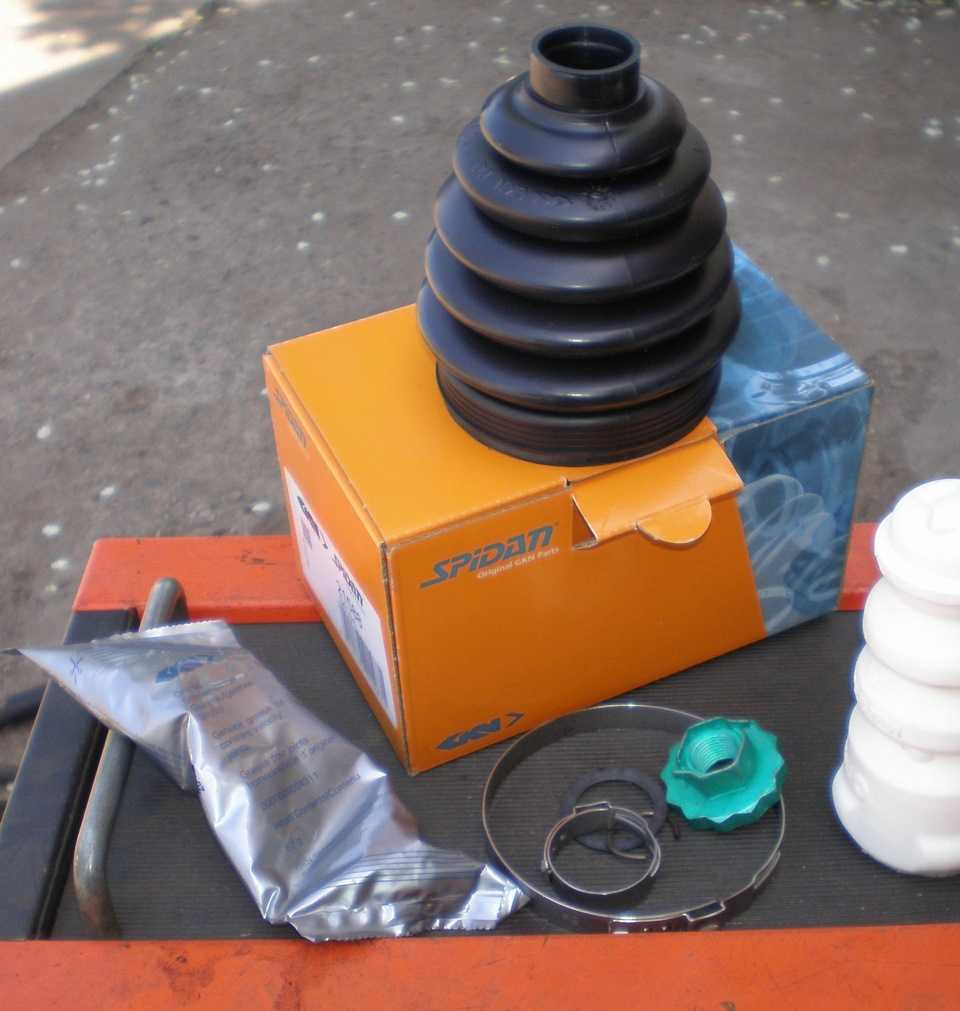

Поехал за пыльниками, хорошо шо один был в наличии, а второй на следующий день привезли, повезло, так как дело было на майских праздниках и почти никто не работал, в том числе и торговцы запчастями, взял GKN Spidan, кстати интересно, шо внутренний пыльник резиновый, а наружный пластиковый

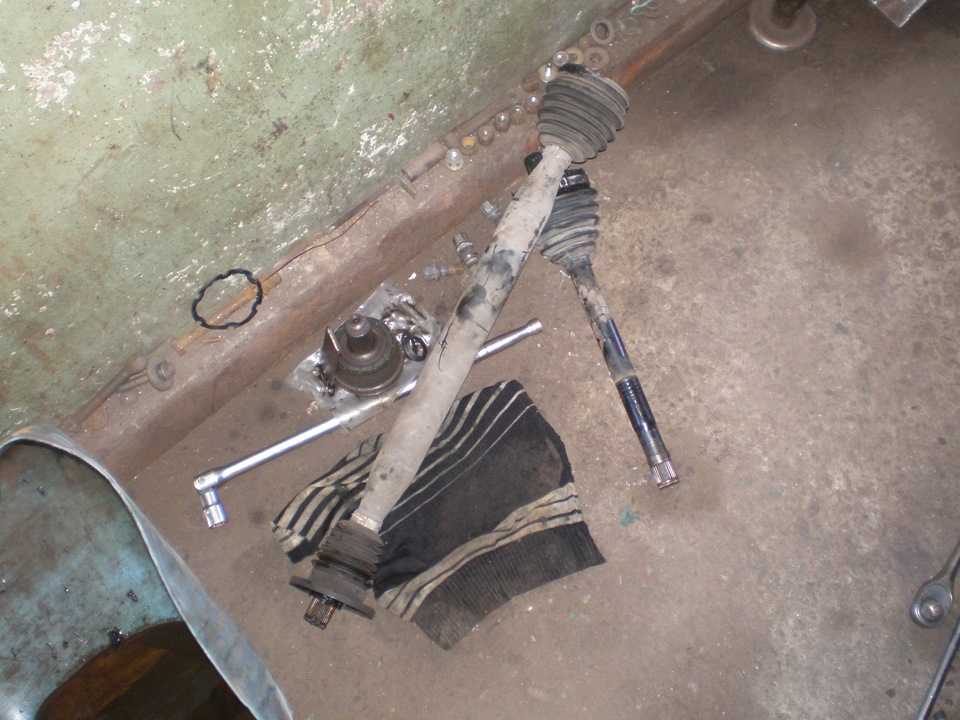

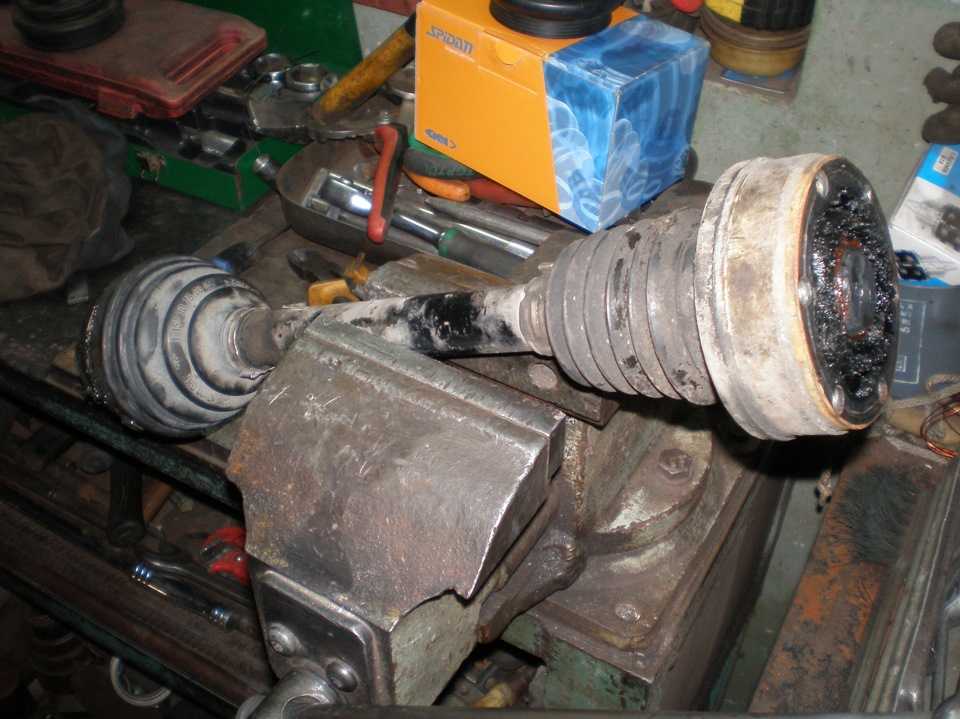

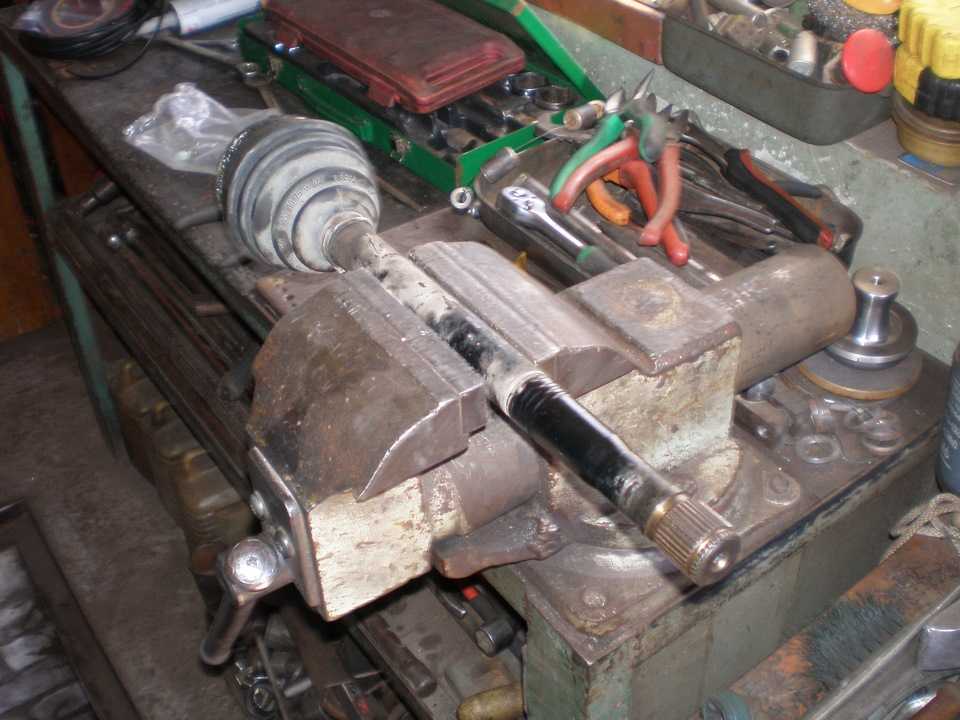

Для удобства замены пыльников полуось была снята, а раз уж она снята то почему бы не промыть шарниры и не набить их новой смазкой

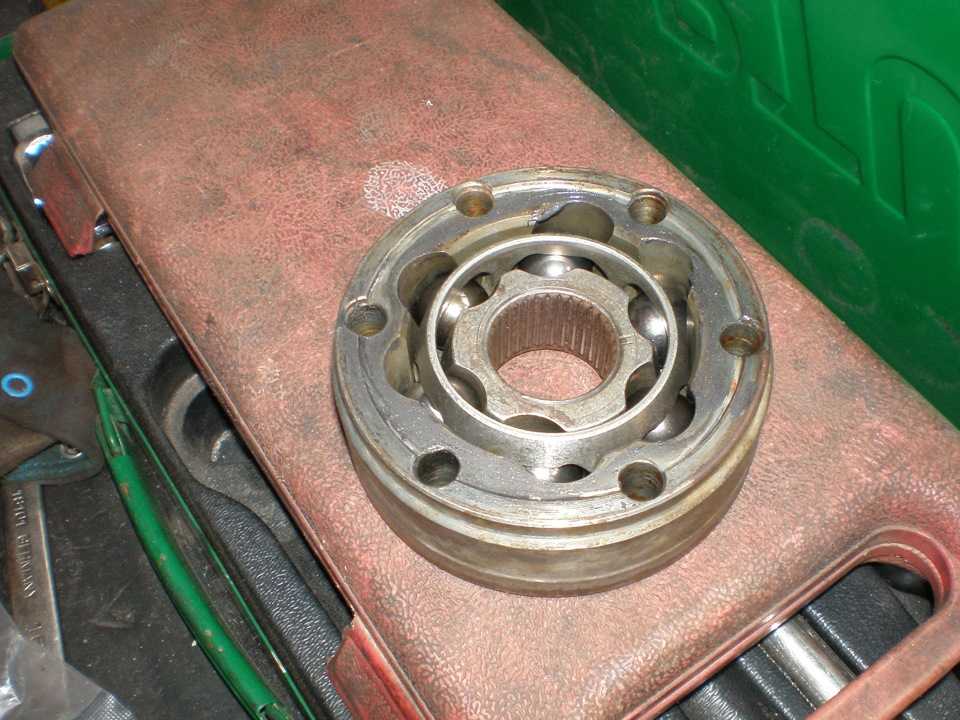

внутренний сняли промыли с ним всё Ок, он в отличном состоянии

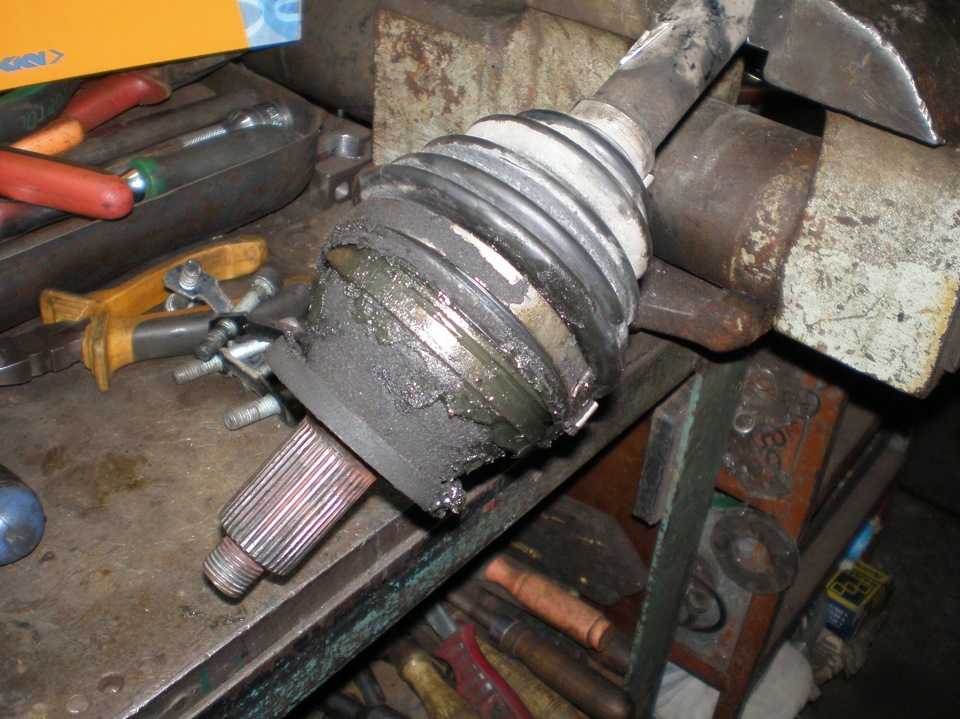

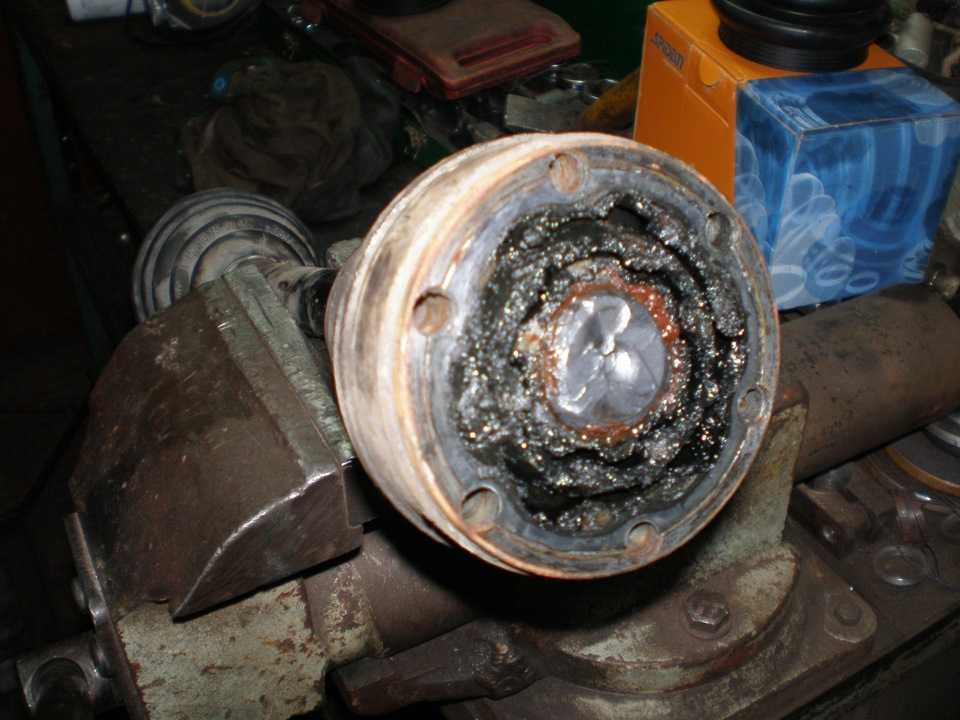

а вот наружный? сняли, промыли

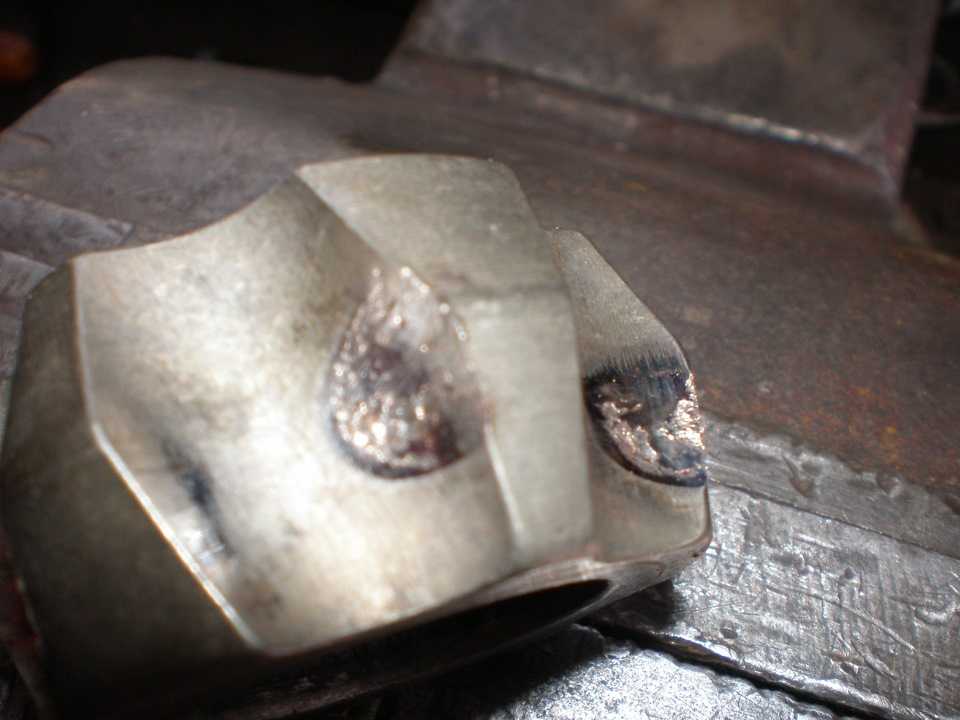

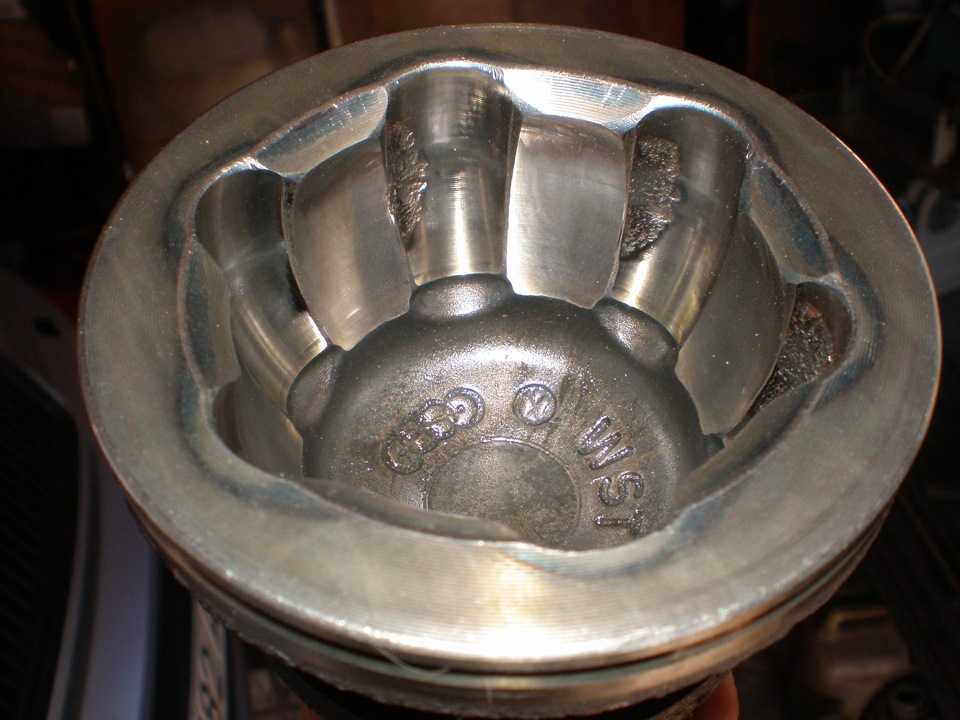

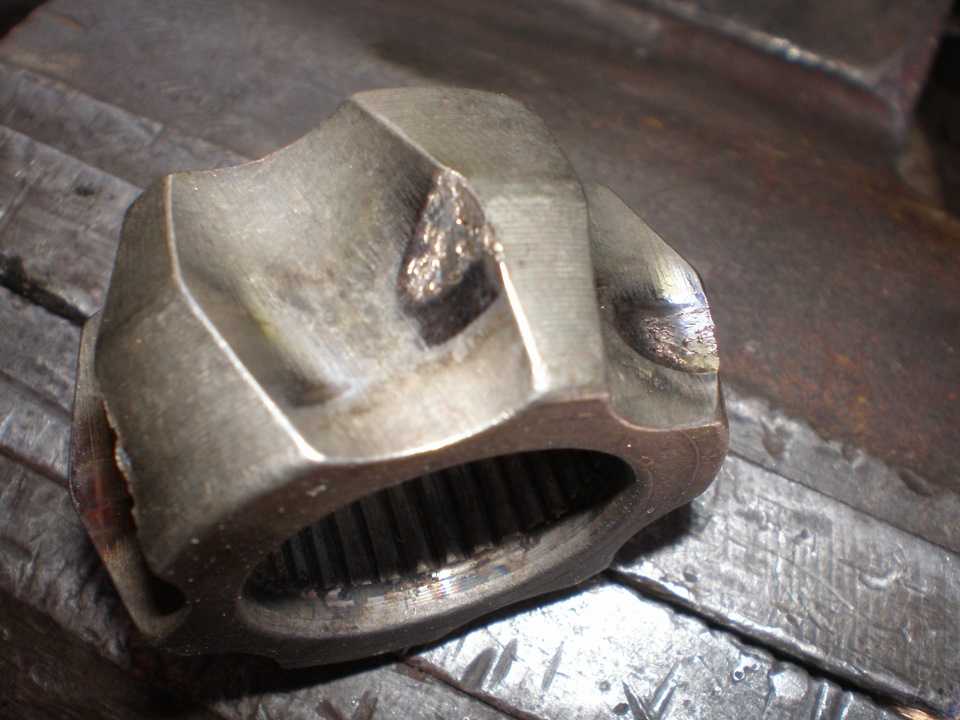

а там, вот такая вот бяда

а самое прикольное, повторюсь праздники, ШРУС нашёл в наличии только в одной конторе в Киеве и то из за транспортной компании дожидаться его пришлось три дня,Узнав шо ждать долго, решил ну раз ждать, то не глянуть ли шарниры и на правой полуоси

сняли, пыльники были в идеальном состоянии, промыли, глянули… прослезились

итог замена трёх ШРУСов, GKNовские пыльники тоже пригодились, кстати до этого шарниры ни разу не менялись, менял только на наружных пыльникиВнутренний взял Ruville, а вот наружные какие то непонятные но недорогие, сказали шо турецкие, может и так, хотя скорее всего кятай, вариантов всё равно не было, Рувиль поставил комплект, а вот из наружных взял тока сами шарниры, пыльники их стяжки и смазку выкинал нафиг так они даже по внешнему виду были стрёмными, набили нормальной смазки поставили нормальные пыльники и качественные стяжки и всё установили на место

Корочё всё Ок, глянем скока проходят наружные, так как в их качестве есть у меня некоторые сомнения, хотя ребята из магаза уверили меня, что давно именно такими торгуют и по отзывам ходят они нормально, поживём увидим

Замена ШРУСа

Для ремонта машина загоняется на яму или подъемник либо устанавливается на ровной площадке и стопорится при помощи противооткатных упоров, блокирующих задние колеса. Рычаг коробки передач переводится в положение первой скорости.

Последовательность работ зависит от того, какой ШРУС требуется заменить – внешний или внутренний. Специалисты считают, что лучше менять оба узла сразу, поскольку тогда не придется повторно делать одну и ту же работу. Но в любом случае сначала нужно снять с машины полуось и разобрать ее. Это делается так:

Используя баллонный ключ, ослабляем колесные болты переднего колеса со стороны поломки.
Ставим под порог домкрат.
Для удобства работы выкручиваем сливную пробку и сливаем немного масла с коробки передач.
Чтобы при проведении ремонта машина не сорвалась, поднимаем колесо и устанавливаем под авто кирпичи, пенек или две старые покрышки.
Выкручиваем колесные болты и снимаем переднее колесо.
Ослабляем ступичную гайку колеса – вставляем головку на 30 и присоединяем к ее концу ключ. Вставляем в противоположную часть ключа трубу и, используя ее как рычаг, отворачиваем гайку и вынимаем ее. Вместо трубы можно использовать монтировку.
Откручиваем болты, прикрепляющие внешний ШРУС к валу основной передачи.
Снимаем с машины полуось вместе с обоими ШРУСами.
Пользуясь техническим справочником или собственным опытом, разбираем полуось. С помощью специального съемника удаляем стопорные кольца, фиксирующие ШРУСы на валу.

Затем приступаем непосредственно к замене ШРУСов:

Отворачиваем гайку фиксации тормозного суппорта, снимаем его и убираем в сторону.
Откручиваем крепеж нижней шаровой опоры и снимаем ступицу с поворотного кулака.
Выкручиваем ступицу и, используя молоток, выбиваем внешний ШРУС, крутя его по полуоси. Чтобы выбить ШРУС из фиксатора, не нанеся ущерба шлице полуоси, используем деревянный брусок, через него легко постукиваем молотком.
Отворачиваем манжету крепления пыльника внутреннего ШРУСа.
Стягиваем по приводному валу старый пыльник и манжету и выбрасываем.
Снимаем корпус, три ролика и стопорное кольцо, фиксирующее 3-лучевую вилку на валу.
Поворачиваем колеса до предела и выбиваем из трансмиссии внутреннюю «гранату».
Устанавливаем новые «гранаты» вместе с пыльником и манжетой, предварительно смазав, и фиксируем в ступице. Иногда бывает сложно вернуть на место трипоидный внутренний ШРУС, так как ролики не попадают в канавки с первого раза. Тогда нужно просто повращать приводной вал: через несколько витков запчасть встанет на место.

После монтажа ШРУСов на полуось ставим ее назад на автомашину в обратном порядке действий. Снимаем машину с домкрата и обязательно туго затягиваем ступичную гайку и болты внешнего ШРУСа, которыми он крепится к валу основной передачи. Затем гайку контруем. Не забываем добавить трансмиссионное масло.

Если же «граната» исправна, но ослабло ее крепление к валу авто, просто закручиваем болты, удерживающие механизм. Закручивание болтов обязательно производится с усилием. Сила затяжки должна соответствовать требованиям завода-изготовителя. Иначе спустя какое-то время «граната» снова разболтается, а это грозит новыми затратами на исправление неполадки и аварийной ситуацией на трассе.

Заключение

Регулярный осмотр и своевременное устранение неполадок в машине поможет снизить риск ДТП и позволит автовладельцу остаться водителем, а не превратиться в пешехода.

Контролируйте, чтобы под резиновые хомуты шарниров не попадала грязь и вода, и тогда этот механизм прослужит довольно долго. И никогда не оставляйте без внимания хруст, ведь последствия могут быть весьма печальными. Для ремонта по возможности используйте оригинальные запчасти.

Видео про замену ШРУСа:

Описание того, как заменить ШРУС на автомобиле: устройство детали, возможные причины поломки, как определить неисправность, как заменить. Видео про замену ШРУСа.
