Регулировка карбюратора на мопеде «альфа». как правильно?

Как могут быть причины неисправностей карбюратора

Конструкция любого карбюратора такова, что при использовании соответствующего и правильно очищенного топлива, качественной очистке воздуха и соблюдении теплового режима, правильной настройке зажигания и исправности масляной системы автомобиля, срок его службы до ремонта карбюратора или обслуживания может составлять десятки лет. Но в реальности все оказывается не так. Не соответствующее по химическому составу, да еще и плохо очищенное топливо приводит к засорению жиклеров и каналов, из-за чего меняются пропорции топливовоздушной смеси.

Плохая очистка воздуха приводит к забиванию воздушных жиклеров и ухудшению работы эмульсионных трубок. Присутствие в топливе посторонних органических растворителей приводит к разъеданию пластикового поплавка. Смесь бензина с водой – рассадник различных бактерий, выделения которых разъедают металлический поплавок, каналы и корпус карбюратора. Неправильно работающая масляная система приводит к тому, что вместе с отходящими из головки картерными газами, в карбюратор попадают частицы масла. Если большую часть времени двигатель работает в режиме небольших нагрузок, то поток воздуха не может сдуть масло с дроссельной заслонки, в результате чего оно превращается в тонкую пленку. Смешиваясь с пылью, проходящей через воздушный фильтр, остатки масла образуют наросты на заслонке, которые негативно влияют на качество и состав топливовоздушной смеси.

Карбюраторы которые чаще всего стоят на снегоходе буран и их характеристики

Карбюраторы К-65 стояли и на данный момент тоже стоят на разной технике отечественного производства, в основном разница в комплектующих, диаметрах диффузора, ГТЖ,ЖХХ и распылителе вместе с иглой.

Техническое обслуживание трансмиссии

Техническое обслуживание трансмиссии снегохода заключается в проведении регулировок, проверке состояния ремня вариатора, подтяжке резьбовых соединений, очистке наружных поверхностей от загрязнений и проведении смазочных работ.

Указанный на рисунке 4 размер (55±0,5 мм) от торца неподвижного ведущего диска до торца неподвижного ведомого диска проверяйте с помощью двух линеек. В случае необходимости произведите регулировку следующим образом:

Проверьте состояние ремня вариатора. Если ремень сильно изношен

(ширина ремня менее 30 мм) или имеет повреждения, замените ремень.

Для снятия вариаторного ремня:

Разбираем карбюратор

Прежде чем развинчивать карбюратор, с него очищают внешнюю грязь – масло, пыль, песок. Это удобно делать бензином, налитым в ванночку. Надеваем перчатки, берем кисточку и очищаем наружную часть. Теперь надо потрясти карбюратор, вращая его в разные стороны, чтобы убрать остатки жидкости. Можно открутить прозрачный дренажный шланг и слить бензин. Работать удобно на широком столе, так как при разборке можно потерять мелкие детали.

Последовательность разборки карбюратора: 1. Сначала надо отвинтить 2 винта поплавковой камеры и снять крышку. 2. Изучаем устройство карбюратора в виде белого поплавка, 2-х жиклеров (главного и холостого хода), запорной иглы на лепестке. 3. Ось поплавка вынимается и освобождается поплавок с иглой

Особое внимание мелким деталям. 4

Берем шлицевую отвертку и выкручиваем 2 жиклера. Больше раскручивать ничего не надо.

Как настроить карбюратор на питбайке

Для того что бы настроить карбюратор на питбайке. Необходимо снять карбюратор и фильтр ,полностью разобрать его и промыть бензином, продуть компрессором. Также хорошенько промыть фильтр и высушить его и нанести специальное масло. После проведенных манипуляций ставим все на место. Обкатываем питбайк на ровной безлюдной местности. Двигатель необходимо будет заглушить, так что бы положение ручки газа стояло на полной. А дальше выкручиваем свечу и проводим вышеизложенные манипуляции. Мы с вами разобрались, как настроить карбюратор на питбайке. Но хотелось бы еще подробнее описать о смене жиклера. Для того что бы определить необходима ли нам вообще смена жиклера или нет. Необходимо открутить ручку газа на четверть оборота. Это нужно для проверки правильности настройки карбюратора. А за тем, проверяем путем резкого поворота ручки газа. Если ваш питбайк не заглох, значит, вы сделали все правильно.

Определив необходимость смены жиклера, подбираем правильный размер. Тут все просто, для смеси имеющей темный цвет (богатой смеси) подбираем больший размер жиклера. Для бледной смеси (бедной) подбираем меньший размер жиклера.

В результате всего хочу, выделись три этапа настройки карбюратора на питбайке.

Источник

Настройка карбюратора питбайка

Проверить, правильно ли настроен карбюратор питбайка проще всего по цвету свечи. Выкручиваем свечу и смотрим на цвет:

1. Кирпичного цвета – смесь правильная
2. Белесая – смесь бедная
3. Черная закопченная – смесь богатая

Кроме того можно определить качество смеси так же по звуку и реакции на открытие гашетки. При сбросе газа слышны прострелы – смесь бедная. При резком открытии газа мотор как будто захлебывается и не происходит должного подхвата – смесь слишком богатая. Кроме того при бедной смеси двигатель перегревается, выхлопная труба раскаляется докрасна.

Определив качество нашей смеси начинаем крутить карбюратор. На деле это выглядит примерно так: сперва пробуем добиться нужной смеси путем поднятия или опускания иглы на одно-два деления, пробуем прокатиться, если разница чувствуется сразу, колдуем дальше до достижения нужного результата. Не забываем про подсос. Настраивать карбюратор надо на прогретом моторе и закрытом подсосе. Если разница не видна сразу, катаемся по дольше, далее оцениваем результаты настройки по цвету свечи. Если иглой настроить не получается, то возвращаем стопорное кольцо на игле в среднее положение (по умолчанию) и подбираем жиклеры. К карбюратору должен прилагаться комплект жиклеров разных размеров. У жиклера есть два размера: первый это диаметр резьбы (м5, м6 и т.д.), второй это пропускная способность жиклера в см3/мин (цифры выбиты на самом жиклере). Поменять жиклер или посмотреть его размер можно сняв карбюратор с питбайка, слив из него весь бензин и открыв поплавковую камеру, открутив два болта. Жиклер выглядит как болт под плоскую отвертку со сквозным отверстием посередине.

Соответственно, если смесь бедная (свеча белая, труба красная, мотор перегревается) – иглу поднимаем, если не помогает, жиклер увеличиваем (цифры больше). Если смесь богатая (свеча черная, при резком открытии газа провалы) – иглу опускаем, если не помогает, жиклер уменьшаем (цифры меньше). После того как настроили смесь на карбере будет еще болтик с пружинкой который отвечает за холостые обороты. Если питбайк глохнет при отпущенном газе, обороты двигателя слишком маленькие – винтик крутим по часовой стрелке (закручиваем). Если наоборот пит ревет стоя на подставке – винтик выкручиваем против часовой стрелке. В идеале все делать на прогретом и заведенном моторе, чтобы сразу определить достаточно мы накрутили или надо еще.

Бывает, что никакая настройка не помогает, как вариант это может быть вследствие того, что в карбюратор попала грязь и песок. Тут поможет промывка и продувка всех канальцев в карбюраторе.

В общем как то так все и настраивается, здесь главное запастись временем и терпением, в этом деле конечно требуется некоторый профессионализм, который позволит быстрее определить проблему плохой смеси и настроить карбюратор на питбайке, но и не имея опыта с этой задачей можно справиться. Хотя в особо запущенных случаях лучше позвать профи.

Переборка карбюратора Mikuni для питбайков

SUPER ESSENTIAL UPDATE

Ультра емкий курс по настройке карбера на питбайке.

1. Снимаем карбюратор и фильтр
2. Разбираем карбюратор до винтика, промываем все в бензине, все отверстия продуваем компрессором.
3. Собираем карбюратор в обратном порядке в хирургической чистоте. Винт качества отворачиваем на два оборота, винт холостого хода закручиваем почти до упора. Игла в среднем положении.
4. Моем фильтр либо специальным средством, либо Фэйри, либо, если это просто паролонка (из фильтрбокса), мокаем в бензин.
5. Просушиваем фильтр и как следует пропитываем специальным маслом, даем пропитаться, остатки отжимаем без энтузиазма.
6. Собираем все обратно на питбайк.
7. Ставим новую чистую свечку.
8. Далее смотрим на бензошлаг и бензофильтр (если установлен). Не допустимы перегибы и пережимания шланга. Фильтр должен свободно продуваться, не создавая сопротивления.
9. Проверяем наличие бензина в баке.
10. После всех манипуляций ищем безлюдную ровную прямую дорогу. Заводим питбайк. Прогреваем. Винтом ХХ опускаем холостые до устойчивых. Дальше едем на всю ручку по прямой и катаемся в активном темпе около 5-10 минут. На полной ручке газа глушим двигатель.
11. Выкручиваем свечу — смотрим на изолятор
    • Если он пепельно белый— смесь слишком бедная.
12. Если он бледный с коричневатым оттенком — смесь бедновата.
13. Если он цвета кофе с молоком, или кирпичного отлива — смесь то что нужно!
14. Если он темнее (кофе с малым кол-вом молока

Увеличение производительности карбюратора на мопеде альфа

Увеличение производительности карбюратора, это целый комплекс мероприятий и происходит все примерно следующим образом:

Для более качественного поступления воздуха заводской воздушный фильтр меняют на более производительный. В след за чем потребуется расточить проходное сечение диффузора при помощи его расточки.
Заменяется главный топливный жиклер. На карбюраторы данного типа отлично подходят жиклеры с автомобильного карбюратора Солекс, и подбираются они с большим проходным отверстием. Примечание. Ни в коем случае не допустима самостоятельная расточка отверстий жиклера под больший диаметр. Увеличение производительности следует делать только путем замены детали.
Настройка положения дозирующей иглы. Для повышения производительности можно дозирующую иглу заменить на более эффективную позволяющую более точно настроить подачу топлива на разных оборотах. Но как правило замена иглы на подобных карбюраторах не слишком рентабельна. Поэтому достаточно выставить ее в другом положении.
В идеальных условиях жиклер холостого хода так же подлежит замене на более производительный. Но ввиду того что найти его не всегда получается. Добиться желаемого эффекта можно при помощи регулировки винта качества смеси.
Увеличение проходного отверстия диффузора. Для лучшего наполнения цилиндра на больших оборотах можно незначительно увеличить сечение узла

Однако данную процедуру следует выполнять очень осторожно – при слишком сильном увеличении отверстия может понизиться показатель смесеобразования в низком диапазоне оборотов.

Стоит сразу упомянуть что заводские настройки карбюраторов предполагают максимальную топливную экономичность. Именно поэтому на стандартных регулировках расход 110 – ти кубового мотора не превышает 2.5 литра на сотню. Но такие настройки не позволяют работать мотору на полной мощности (при езде на высоких скоростях мотор работает не стабильно).

Для лечения некоторых проблем свойственных данному типу техники можно сделать следующее:

Для нейтрализации эффекта «затыка» на верхах, можно установить топливный жиклер повышенной производительности. В совокупности с увеличением сечения диффузора и более производительным воздушным фильтром это даст хороший эффект.

Далее для гашения провала на режимах перехода нужно произвести корректировку положения дозирующей иглы относительно дросселя. Можно немного поднять иглу для поступления большего количества топлива.

Финальная калибровка выполняется путем работы с винтом качества. Изначально его следует выкрутить примерно на 1.5 оборота и запустить мотор. После прогрева мотора, при помощи винта регулировки оборотов, необходимо настроить частоту вращения на уровне 900 – 920 оборотов в минуту. Затем выкручивая регулировку качества нужно получить максимально возможные обороты мотора, следом за этим регулировочным винтом оборотов снова нужно довести мотор до 900 – 920 об/мин.

Далее производится тестовый заезд примерно на 5 – 7 км. И в случае необходимости регулировки поправляются.

Система подачи топлива необходима для работы двигателя. Если и есть умельцы, способные ездить без аккумулятора, то без карбюратора скутер даже не заведётся. Впрочем, всё чаще встречается более современный аналог — инжектор. Он распространён в Европе и Японии, но у нас владельцу железного коня, как правило, приходится иметь дело с традиционным устройством

Важно правильно настроить карбюратор на скутере, иначе не избежать перерасхода топлива и поломок

Что такое карбюратор и какова его главная задача

Прежде чем обсуждать самые интересные новинки, которые вы можете рассматривать как вариант для установки на ваш мотоцикл, необходимо разобраться, что такое карбюратор.

Итак, карбюратор – это специальный механизм, являющийся узлом системы питания двигателя внутреннего сгорания. Главной задачей, которую выполняют карбюратор, это смешивание топлива с воздухом и регулирование количества горючей смеси, поступающей в двигатель автомобиля или мотоцикла. Сегодня мы редко можем встретить карбюратор на автомобиле, так как с развитием технологий появился более практичный и эффективный механизм – инжектор. Однако карбюраторная система на мотоцикле, — это вполне привычная история. Тот же карбюратор Микуни, встречается довольно часто.

Многие люди при выборе мотоцикла осознанно приходят к выбору мотоцикла с карбюраторной системой подачи топлива. Хоть инжектор это и более современный механизм, который имеет некоторые преимущества для обычного мотоциклиста, но карбюратор по-прежнему находится в строю. Как правило, карбюраторную систему выбирают байкеры, увлекающиеся стантрайдингом, где инжектор не позволяет получить полный контроль над мотоциклом.

Регулировка карбюратора мопеда Альфа – пошаговая инструкция

Сначала рассмотрим экспресс-способ, который отлично подойдет начинающим, или когда нужно все сделать максимально быстро. Настраивать карбюратор можно только при горячем моторе, например, после поездки мопеде

Важно, чтобы двигатель проработал на холостом ходу минимум 10 минут. Предварительная очистка необязательна, но желательна

Для быстрой настройки удобно воспользоваться следующей инструкцией:

Повернуть отверткой левый болт – жиклер качества по часовой стрелке до упора. Также провернуть правый болт, отвечающий за качество смеси. Поворачивать нужно до тех пор, пока мотор почти не заглохнет.

Далее необходимо провернуть левый жиклер на два оборота против часовой стрелки. Жиклер качества поворачивают в том же направлении, но на полтора оборота.

После экспресс-настройки двигатель должен работать нормально, однако на холостом ходу будет недостаточно оборотов. Для более точной настройки придется потратить немного больше времени.

Второй способ – точная настройка карбюратора

Сначала необходимо увеличить число оборотов до 300-3500 в минуту. Для этого нужно повернуть верхний правый болт, отвечающий за число оборотов, по часовой стрелке.

Затем следует покрутить вправо и влево болт, отвечающий за качество топливно-воздушной смеси. Болтик находится слева, его крутят до тех пор, пока обороты не увеличатся еще больше.

Если обороты начинают расти, значит болт поворачивается в нужную сторону. Они должны начать увеличиваться при повороте против часовой стрелки.

В момент, когда число оборотов будет максимальным, нужно вернуть в начальное положение первый болт, то есть, повернуть его влево. Болтик расположен в верхней части справа. Крутить нужно до отметки около 1250 оборотов в минуту.

Быстрая настройка карбюратора после очистки

Сразу после очистки регулировку выполняют самым быстрым способом. Манипуляции нужно производить при заведенном двигателе. Винт качества нужно закрутить полностью, после чего выкрутить на полтора оборота.

Затем запускают мотор и следят за его работой. Если после очистки он не может нормально работать без газа, необходимо подкрутить винт настройки холостого хода. Винтик закручивают в правую сторону, примерно до середины, при запуске можно его отрегулировать. Когда винт отрегулирован нормально, число оборотов на тахометре должно составлять не менее 1000-1500. При такой регулировке движок не будет глохнуть.

Видео о том, как настроить карбюратор на мопеде Альфа:

Советы по настройке карбюратора

Важно перед регулировкой проехаться на мопеде, чтобы мотор хорошо разогрелся. Корректно выполнить настройку при холодном двигателе не получится, он, скорее всего, заглохнет

Чтобы выполнить регулировку правильно, нужно проверять число оборотов на тахометре и слушать, как функционирует мотор. При проведении работ регулируются всего два жиклера, при этом каждый фиксируется в определенном положении.

Для настройки карбюратора не требуются дорогостоящие инструменты или серьезные денежные вложения. Достаточно правильно подкрутить болты, и двигатель будет нормально работать во всех режимах.

Как настроить карбюратор на мопеде Альфа: фото-инструкция по регулировке и настройке 3 (60%) 4 проголосовало

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Настройка карбюраторов на примере Mikuni VM26 и Yoshimura Mikuni TM-MJN 22/24/26

Карбюратор на моторе — одна из важнейших деталей. От него и его правильной настройки напрямую зависит поведение мотора. Карбюратор готовит смесь из воздуха, который он берет из окружающей среды и бензина, протекающего из бензобака. Если карбюратор неправильно настроен, и двигатель выходит из строя, проблемы вызваны либо слишком бедной, либо слишком богатой воздушно-топливной смесью.

Воздушно-топливная смесь представляет собой соотношение топлива и воздуха. Увеличивая количество воздуха, мы снижаем долю топлива, воздушно-топливная смесь становится бедной. Уменьшая количества воздуха, мы повышаем долю топлива, воздушно-топливная смесь становится богаче. Для правильной работы двигателя необходимо установить оптимальное для него соотношение воздуха и топлива, правильно настроив карбюратор.

На настройку влияют следующие факторы: плотность воздуха, изменения температуры и влажности, давления (высоты над уровнем моря). В следующей таблице представлено поведение воздушно-топливной смеси в зависимости от изменения погоды вокруг:

Погода	Плотность воздуха	Воздушно-топливная смесь	Установка карбюратора
Температура	Высокая	Низкая	Богатая	Бедная
Низкая	Высокая	Бедная	Богатая
Влажность	Высокая	Низкая	Богатая	Бедная
Низкая	Высокая	Бедная	Богатая
Атмосферное давление	Высокое	Высокая	Бедная	Богатая
Низкое	Низкая	Богатая	Бедная

Симптомы богатой смеси:

• Мотор не набирает максимальные обороты.
• Двигатель издает тяжелые звуки, похожие на взрывы и стуки.
• Симптомы ухудшаются, если вы используете пусковой обогатитель.
• Симптомы ухудшаются, когда двигатель прогреется.
• Двигатель работает лучше, если снят воздушный фильтр.
• Свеча грязная черная.
• Мопед медленно едет, мощности не хватает.

Симптомы бедной смеси:

• Мощности очень мало, но есть рост оборотов при открытии заслонки, есть запах вяленого мяса на малой скорости движения.
• Мопед плохо разгоняется.
• Мотор перегревается.
• Чихание (воздушно-топливная смесь выдувается обратно) из карбюратора.
• Происходят обратные выстрелы в карбюраторе.
• Свеча зажигания имеет белый цвет.
• Симптомы лучше, когда двигатель теплый.

Регулировка запорной иглы дросселя

Мой скутер Honda Tact AF-31 отличался изысканной прожорливостью. Безо всякого зазрения совести он мог сжигать до 8-10 литров бензина на сотню километров. Это совершенно безумный расход для скутера мощностью 6 л.с., потому что такой же расход у моего автомобиля мощностью 175 л.с. Я то и дело гонял с канистрой на заправку. Что я только ни делал, менял свечу, настраивал карбюратор, но даже после замены цилиндро-поршневой группы ничего не изменилось. Свеча мокрая, скутер продолжает опустошать бензобак с завидным аппетитом. Пока в один прекрасный момент я не задумался о том, что надо бы проверить и отрегулировать положение запорной иглы дросселя.

Вся процедура крайне простая, не нужно даже ничего разбирать.

Отвинчиваем крышку крепления к карбюратору.

Сжав пружину, вынимаем из дросселя тросик газа, W-образный держатель иглы, и вот она – запорная игла. На игле есть фиксатор, с помощью которого настраивается положение иглы, и риски на самой игле.

Если скутеру не хватает топлива (свеча имеет светлый вид, нет тяги, низкая максималка), топлива нужно добавить. Для этого иглу нужно поднять, то есть фиксатор следует опустить на 1 деление. Если же скутер кушает непомерно много топлива, свеча покрыта чёрным нагаром, либо мокрая, то количество подаваемого топлива нужно уменьшить, опустив иглу – то есть, фиксатор необходимо поднять на одно деление.

В моём случае с чрезмерным аппетитом я переставил фиксатор на 1 деление вверх, опустив при этом иглу.

В это трудно поверить, но расход бензина после такого простого действия упал примерно в 2-3 раза. При этом ни тяга, ни максимальная скорость не пострадали. Получается, до этой процедуры большая часть топлива просто улетала в выхлопную трубу.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

источник

Как отрегулировать высоту поплавка карбюратора

Карбюратор, самая непонятная часть в мотоцикле и многих небольших машинах. Все двигатели требуют надлежащей смеси воздуха и топлива для горения; карбюратор, контролирует соотношение топливо/воздушной смеси, поступающей в двигатель. Это звучит достаточно просто, но есть много деталей карбюратора, которые, если их не отрегулировать, в лучшем случае мотоцикл не будет ехать должным образом или, в худшем, вы не сможете его завести. Правильное соотношение топлива и воздуха имеет решающее значение для работы двигателя.

Как он работает

Воздух поступает в карбюратор из воздухозаборника и резко ускоряется из-за сужения внутренних стенок карбюратора. Этот воздух дует перпендикулярно дроссельной заслонке — клапан управляется от дроссельной заслонки. Когда дроссель открыт, кабель поднимает дроссельную заслонку, расположенную внутри основного корпуса карбюратора. По мере того, как заслонка поднимается, быстро движущийся воздух тянет топливо вверх по основной струе от поплавковой камеры. Это работает автоматически, поскольку топливо перемещается из области высокого давления (поплавковая камера) в зону низкого давления (основной корпус карбюратора).

Топливо смешивается с воздухом и головками в двигателе. Количество потребляемого топлива зависит от положения и размера игольчатого клапана (объясняется ниже), размера основной струи и уровня высоты топлива в поплавковой камере. Высота топлива в поплавковой камере регулируется поплавками. Ниже описывается настройка этих поплавков.

Внутри поплавковой камеры

Глядя более конкретно на поплавковую камеру, вы найдете поплавок. Это простое устройство контролирует количество топлива, поступающего в поплавковую камеру, ограничивая или отключая питание по его настройкам.

Компоненты поплавковой камеры:

Узел игольчатого клапана

Камера и прокладка

Поплавковая камера является резервуаром для топлива и содержит все рабочие компоненты поплавка. Большинство поплавковых камер прикреплены к основанию карбюратора, но некоторые ранние машины использовали дистанционную систему, где камера находилась на некотором расстоянии от основного корпуса карбюратора. В большинстве поплавковых камер установлен дренаж для обслуживания, а в некоторых случаях — для измерения фактической высоты топлива.

Поплавок и игла

Поплавки в карбюраторе обычно изготавливаются из латуни или пластика. Поплавки по существу «плавают» на топливе в поплавковой камере. Поплавки поворачиваются на стержне и через штырь открывают или закрывают игольчатый клапан, заставляя топливо входить или не входить в камеру. Когда топливо выбрасывается основной струей, уровень топлива в камере падает, поэтому поплавок также падает. Это открывает игольчатый клапан, позволяя большему количеству топлива поступать в камеру. Когда поплавок снова поднимается с уровнем топлива, игольчатый клапан закроет подачу топлива.

Игольчатый вентиль

С помощью подпружиненного зажима на одном конце и конического резинового наконечника на другом, игольчатый клапан работает в унисон с поплавком. Игла клапан также работает с узлом седла, который представляет собой просто ввинчивающийся латунный болт — просверленный, чтобы иметь форму иглы с резиновым наконечником. Сиденье является концом топливной магистрали, где топливо ждет входа в камеру. Когда камера заполнена, иглу с резиновым наконечником прижимают к сиденью, предотвращая переполнение топливом камеры.

Установка высоты поплавка

И так, вы хотите установить высоту поплавка, чтобы мотоцикл работал на точное количество необходимого топлива — не больше, не меньше. Чтобы установить высоту поплавка, сначала необходимо определить текущие настройки. Это можно сделать двумя способами: с помощью внешней измерительной трубы или путем измерения физической высоты поплавка над поверхностью прокладки.

Настройка карбюратора для aprilia

Недавно ко мне на ремонт привезли «априлу дитех» но в связи с дорогостоящим ремонтом было принято решение переделать ее на карбюраторную. Сейчас я постараюсь описать весь процесс, так как это может пригодиться и другим людям у которых прямые руки, и которые в состоянии будут сами проделать эту не сложную работу. У кого возникнут вопросы,спрашивайте.

1 Покупаем карб «Leader » JB-3 ,если не ошибаюсь с 80 кубового китайца,с креплениями под патрубок,как у Ямахи,но с большим воздушным диффузором!Это важно!Иначе будет заливать свечу и так-как очень сильная напруга, она будет сразу вылетать. Если нет возможности купить именно этот карб., это не страшно можно также использовать карбюратор от ямахи джог 50, или джог 90, можно взять джилеровский или пиаджовский, главное что бы было крепление под хомут

2 Снимаем обшивку скутера

3 Сливаем топливо с бака, снимаем бензонасос ОСТОРОЖНО! В бензопроводе насос-инжектор может-быть давление. Отсоединяем и снимаем все шланги от инжектора и компрессора

Все штуцера глушим какими-нибудь колпачками. 4 Отсоединяем разъёмы от инжектора и воздушной форсунки. 5 Разбираем компрессор,снимаем с него поршенёк и все внутренности,плотно глушим штуцер воздуховода изнутри и снаружи и ставим один корпус на место. 6 Снимаем воздушный фильтр и воздушную заслонку, разъём не размыкаем!, отсоединяем только трос. Закручиваем винт регулировки холостого хода,примерно до середины,что-бы заслонка была приоткрыта. Заматываем плёнкой и скотчем,что-бы вода не попала и разъём при езде сам не разъединился и в таком виде спрячем его на месте топливного насоса под обшивкой. 7 Из двух тросиков, оставляем тот, который более подойдёт к карбюратору, другой снимаем с распределителя. Подсоединяем к карбу и проверяем всё-ли работает, пока не поставили. 8 Монтируем карб. на место воздушной заслонки,зажимаем хомутом. 9 Покупаем на рынке точеный переходник ЕЛОЧКА,что-бы один конец мог плотно войти в патрубок бензобака на место бензонасоса,а другой 7-8мм. Покупаем метр бензостойкого шланга с диаметром внутри 7-8мм. Соответственно и хомуты 1 большой и 4 маленьких.Ещё покупаем Ямаховский вакуумно-топливный клапан, желательно фирменный! Всё устанавливаем и подсоединяем. Можно поставить между клапаном и карбом МОТОЦИКЛЕТНЫЙ топливный фильтр. 10 На карбе, винт качества закручиваем и отвинчиваем на 0.5-1.0 оборота. 11 Выкручиваем свечу, вставляем в колпачок и заземляем на корпус, проверяем искру не отсоединили ли лишнего чего то. 12 Включаем зажигание. Красная лампа ПРОВЕРЬ ДВИГАТЕЛЬ должна гореть постоянно и при езде тоже, это нормально, привыкайте! 13 Заливаем топливо в бак,закачиваем в карб, затем ладонью прикрыв воздушное отверстие карба, крутим с перерывами,что-бы не спалить стартер, пока не закачаем бензин в цилиндр.(Обычно заводится и закачивает топливо с пол тыка) 14 Закручиваем свечу и пробуем заводить но теперь всегда с небольшой газулькой!

Хотелось бы добавить что на данной модели, расход масла составляет примерно 300-400 грамм на 1000км., так что не лишним будет добавлять немного масла в бензин, и проверять время от времени свечу так как она находится не горизонтально как все привыкли, а снизу вертикально, что способствует тому что свеча может чаще засератся, поэтому количество добавляемого масла в бензин подбирается экспериментальным путем. Желаю что-бы всё у вас получилось!

Источник

Особенности регулирования на разных моделях мотоблоков

Данная техника представлена на рынке в широком ассортименте. Выбрать можно машины не только по виду мотора, но и от разных производителей. Несмотря на схожий принцип действия и эксплуатации, особенности регулирования могут отличаться у конкретных моделей техники.

Чтобы понять, какой спецификой характеризуется настройка карбюратора мотоблоков наиболее популярных марок, следует изучить нюансы регулировок на каждом:

1. «Каскад».
2. «Нева»: МБ-1 и МБ-2.
3. «Агро».
4. «МТЗ-09».
5. «Пчёлка».

Обычно все особенности прописаны в инструкции, однако существуют определённые тонкости, которые нужно запомнить.

Карбюратор Микуни

В этом обзоре нам бы хотелось рассказать вам о карбюраторе Mikuni, а именно, модели VM 22. Данное устройство производится одной из японских компаний, что наводит на первые мысли о том, что механизм достаточно надежен. И действительно, как показывает практика карбюраторы Микуни могут прослужить вам достаточно долго и не докучать постоянными поломками во время эксплуатации. Секрет такой надежности кроется в неприлично простом устройстве. Некоторые могут сказать, что такая простая конструкция просто не может быть надежной, и будут неправы.

Многие владельцы мотоциклов, на которых был установлен карбюратор Микуни рассказывали о том, как хорош данный агрегат. Кстати, стоит сказать еще и то, что модель Mikuni VM 22 как правило устанавливается на мотоциклы с двигателем, имеющим объем 125 см3. Среди таких мотоциклов можно отметить Honda CBR 125R, Yamaha YBR 125 и другие мотоциклы от японских производителей.

Как почистить карбюратор на мопеде — пошаговая инструкция

Выполнять очистку нужно в том случае, если скопилось много грязи и конденсата. Чтобы убедиться в отсутствии необходимости к этой процедуре, желательно отсоединить и разобрать карбюратор. Если он забит, выполнять настройку бесполезно.

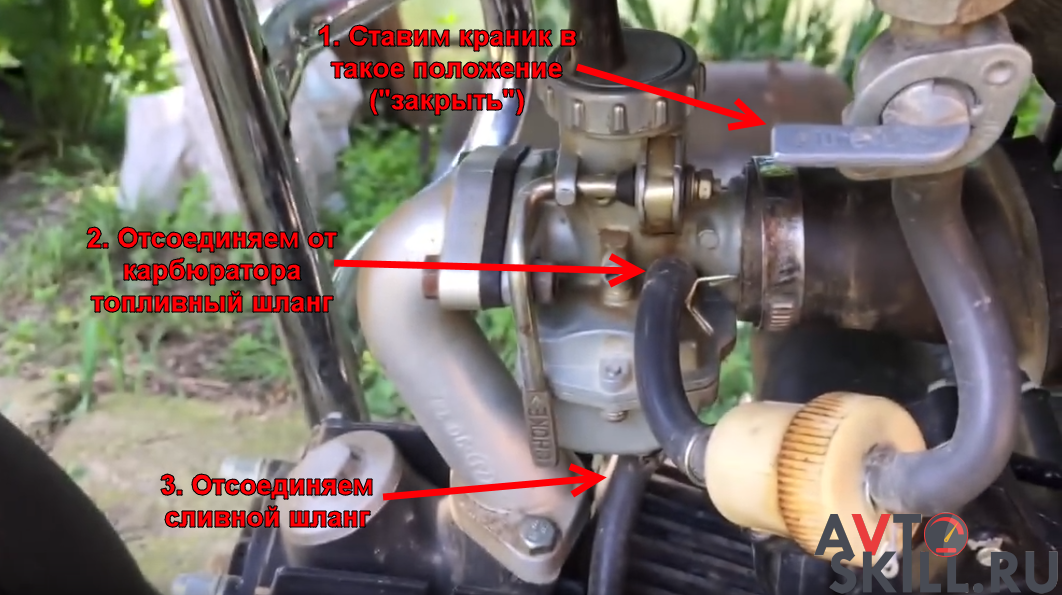

Вначале перекрывается краник подачи топлива, затем нужно отсоединить от карбюратора топливный и сливной шланги.

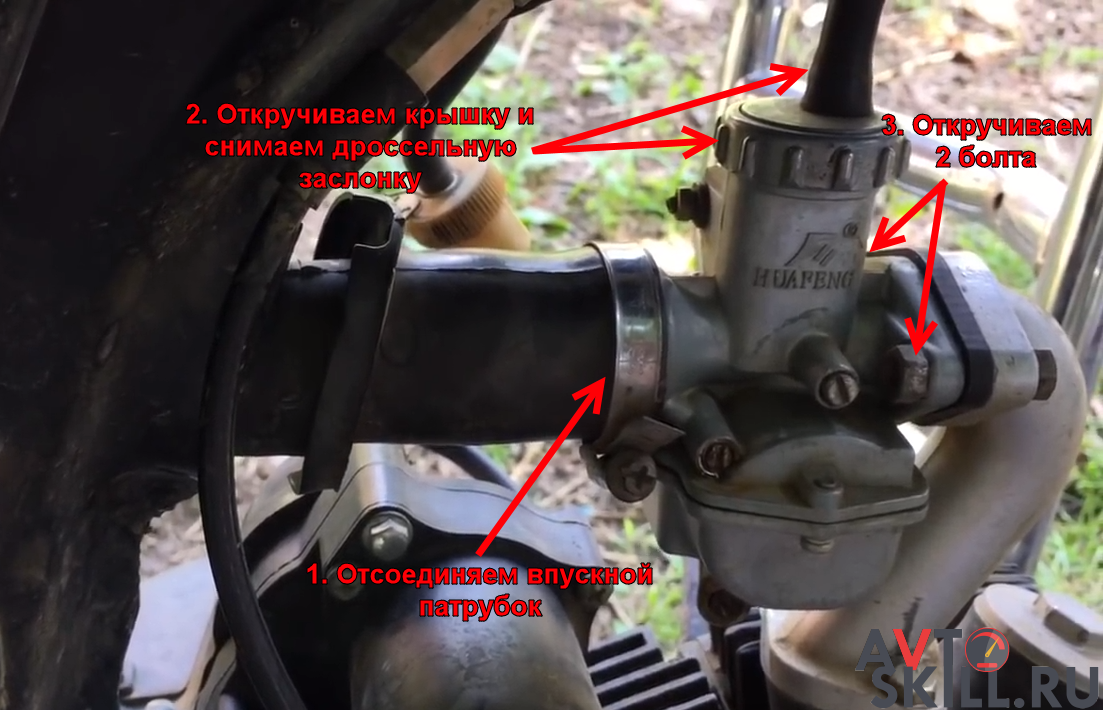

Далее необходимо отсоединить от карбюратора впускной патрубок, далее открутить крышку дроссельной заслонки и вынуть ее из карбюратора. Теперь деталь удерживают лишь два болта, которые откручиваются ключом на 10. Все, карбюратор снят. Его разборку желательно производить на белом столе, чтобы не потерять мелкие запчасти.

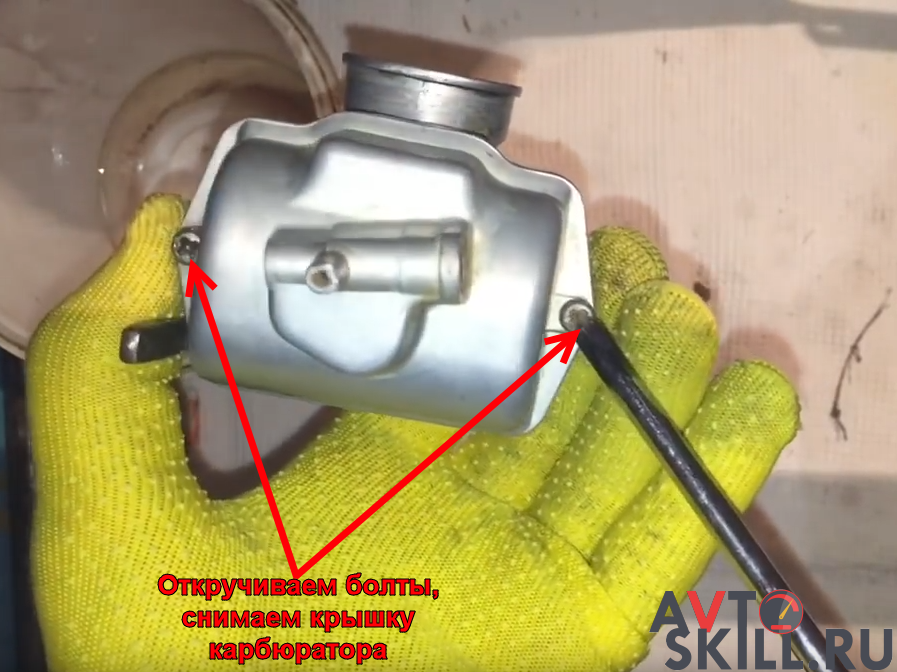

Далее нужно разобрать карбюратор. Сначала откручивают болты, находящиеся на корпусе карбюратора. После этого снимется защитная крышка.

Далее вытаскивается поплавковая камера, она держится на одном штырьке, который вынимается из пазов. Снять его можно без использования инструментов. Вместе с камерой снимется мелкая цилиндрическая деталька с конусовидным наконечником — запорная игла, которая держится между поплавком и каналом подачи топлива

Важно проследить, чтобы она не упали на пол и не потерялась

Теперь при помощи отвертки с прямой насадкой откручиваются жиклеры, болт регулировки холостого хода и винт качества смеси.

Узел разобран, можно переходить к очистке. Сначала следует надеть насадку-трубочку на баллон с аэрозолью для очистки.

Из крышечки карбюратора выливают скопившуюся жидкость, затем обрабатывают внутреннюю полость очищающей аэрозолью. Таким же образом обрабатывают жиклеры, трубочку аэрозоли можно опускать внутрь выемок и отверстий. Тогда все внутренние полости прочистятся, и выйдет вся скопившаяся грязь. Аэрозолью с насадкой можно обработать все остальные отверстия карбюратора.

Маленькие отверстия нужно продуть, чтобы там не было грязи

Очищенные детали насухо вытирают тряпочкой, важно дождаться, пока полностью высохнет нанесенная аэрозоль. Затем собирают карбюратор в обратной последовательности

Ошибиться при сборке сложно, так как все детали различаются по размеру и ставятся только в определенные отверстия.

Разобранный карбюратор мопеда Альфа

При установке поплавковой камеры сначала прикрепляют элемент, перекрывающий подачу горючего через отверстие возле жиклеров. К креплению камеры подсоединяют штырь, после чего всю конструкцию ставят на гнездо. Далее монтируется крышка, и закручиваются болты. На полтора оборота закручивают винт качества смеси, затем прикручивают винт холостого оборота.

Рекомендуется обработать аэрозолью собранный карбюратор, чтобы он был чистым снаружи. Далее деталь ставят на прежнее место, вначале подключают топливный шланг. После нужно открыть топливный кран и несколько секунд подождать, пока наберется горючее. Теперь можно запустить мотор, однако он может не завестись или работать слишком громко. Это означает, что необходима регулировка.

Подробнее о том, как чистить карбюратор на мопеде Альфа, можно узнать из этого полезного видео:

Уход за карбюратором, когда мотоблок длительно не использовался

После долговременного простоя техника нуждается в подготовке к эксплуатации. За период покоя внутри корпуса мог образоваться конденсат, а детали из металла наверняка окислились и кое-где начали ржаветь. Даже на поверхностях латунных комплектующих или медных часто образуется налёт.

Минимальные действия, которые необходимо выполнить, сводятся к демонтажу и элементарной чистке. Однако лучше деталь частично разобрать, промыть бензином или керосином, удалить ржавчину и продуть воздухом, подаваемым под давлением.

После этих операций можно устанавливать всё обратно на мотоблок и приступать к регулировке.
