Ручная циркулярная пила из болгарки

Циркулярка на даче — очень полезная вещь, мало кто знает, но сделать ее можно из болгарки. Вам останется доделать всего 2 элемента: скользящий упор и осевую рукоятку. После этого вы сможете пользоваться своей циркулярной пилой из болгарки в любое время.

В качестве скользящего упора подойдут 2 небольших куска металлического уголка. Кромки уголка закругляют, чтобы они не зацепляли деталь во время обработки. Уголки между собой соединяют сзади и спереди с помощью болтов или гаек. На сам корпус вышеуказанного электроинструмента требуется надеть хомут из металлической ленты. К винтовой стяжкой хомута, что будет располагаться снизу, крепят сложенную вдвое полоску жести или оцинковки с отверстием под задний болт скользящего упора.

В редукторе болгарки делаем 4 небольших отверстия под болты М5. Для удобства редуктор можно сначала разобрать, чтобы лучше рассмотреть, где можно делать отверстие. Эти 4 отверстия необходимы для того, чтобы прикрепить рукоятку. Рукоятку можно сделать из обычной металлической трубки. На этом ручной вариант пилы из болгарки закончен, если вы желаете сделать настоящий стационарный вариант циркулярной пилы, то вам потребуется больше навыков в работе, инструментов и хорошо просчитанные чертежи (изображение 3).

Как заменить ремень

Вариатор скутера выдерживает пробег до 6 тыс. км. Столько же времени служит и ремень. Деталь может прослужить дольше, но все равно нужно регулярно проводить ее диагностику. Ее можно выполнить самостоятельно, если есть специальные знания в этой области.

Признаки неисправности

• При увеличении скорости двигатель вращается быстро, а сцепление не работает. При этом транспорт не сдвигается с места. Это означает, что ремень порвался.
• Карбюратор в норме, но все равно не получается выжать максимальную скорость. Причина в том, что вариатор не выходит на максимальный радиус из-за повреждения.
• Ремень служит очень мало, если это дешевая подделка. Нужно разобрать устройство и оценить внешний вид ремня. Если он растянулся, значит пора его менять. Из-за отклонения от нужного значения трансмиссия перестает работать так, как должна.

Основные причины поломки

Главные причины неисправностей вариаторов — нарушение правил эксплуатации:

• редкая замена масла;
• использование некачественных масел;
• агрессивная езда;
• резкое торможение;
• длительные поездки на максимальной скорости.

Пробег до 6 тыс. км. выдерживает вариатор скутера Причины поломки могут быть и другими. Одна из них — неисправность подшипников в вариаторе, которая проявляется в появлении гула. Шум часто списывают на износ ступичных подшипников, поэтому новичку сложно выявить реальную причину неисправности. Сложность и в том, что подшипники могут повредиться даже при небольшом пробеге из-за агрессивной езды.

Пыль попадает в масло, а затем к подшипникам. Для нахождения этой пыли в конструкции присутствуют масляные фильтры. Но, ни они ни регулярная замена масла не предотвращают появления пыли.

Еще одна причина поломки вариатора — скопление металлической пыли в масляном насосе. Она проникает в клапаны и нарушает их работу, а также приводит к скачкам давления в насосе. Шкивы перемещаются хаотично, из-за чего ремень стачивается. В результате транспорт дергается в процессе езды. Если не починить вариатор, придется менять коробку передач.

Вариатор может выйти из строя из-за повреждения ремня. Эта деталь представляет собой устройство из множества пластин, расположенных на пучке металлических лент. За счет неровной поверхности они лучше скрепляются со шкивами. Они постепенно изнашиваются, а накопившаяся пыль мешает устройству нормально работать. Из-за этого проскальзывает ремень вариатора, дергая транспорт. В этом случае ремонт требуется незамедлительно.

Из-за повреждения ремня вариатор может выйти из строя

Самая безобидная неисправность — при быстрой езде на панели мигает знак, сигнализирующий о перегреве трансмиссии. Транспорт резко останавливается, чтобы остыть. Это говорит о том, что система охлаждения масляного насоса забилась и перестала нормально работать. В профилактических целях необходимо чистить радиаторы дважды в год.

Как выбрать новый

Ремни в скутерах отличаются по размерам и маркировкам. Характеристики указаны в паспорте транспорта. Ставить ремень большего размера нельзя. Из-за этого может нарушиться динамика работы транспортного средства.

Пример. Водитель поменял ремень, после чего вариатор стал работать в нормальном режиме. Но, при выжимании максимальной скорости ремень разорвался на части. Причина в неверном выборе размера ремня. Необходимо следовать характеристикам в паспорте. Допускается монтаж ремня на 1,5 мм больше, чем нужно. При достижении максимального радиуса вариатора ремень выскользнул и зацепился за край шкив.

Как правильно установить

Первым делом нужно демонтировать поврежденный ремень.

По размерам и маркировкам отличаются ремни в скутерах

Необходимо поставить скутер на центральную ножку и выполнить ряд действий:

1. Открутить передний вариатор, расположенный с левой стороны.
2. Снять лапку кикстартера, если имеется кожух, который может помешать дальнейшим действиям. Для этого нужно отвернуть фиксирующий болт, после чего лапка снимется со шлицов.
3. Если в устройстве нет кожуха, нужно потянуть главный шкив так, чтобы растянулась пружина. Далее нужно прокрутить коленвал, параллельно вытягивая ремень.
4. Нужно снять ведущий шкив, если ремень нельзя вытянуть через него. Для этого нужно открутить гайку сцепления.

Охлаждение вариатора

Одним из важных моментов в вариаторах можно считать его систему охлаждения. Температурный режим контролирует система самодиагностики на основании данных получаемых от температурного датчика. Если происходит превышение допустимого значения, на панели приборов об этом сигнализирует индикатор неисправности, а сам вариатор переходит в аварийный режим.
Чтобы обеспечить оптимальную температуру масла в конструкции некоторых автомобилей кроме теплообменника рядом с основным радиатором и перед конденсором климатической системы устанавливается дополнительный радиатор для охлаждения вариатора. В период эксплуатации соты его забиваются насекомыми и тополиным пухом, что приводит к нарушению теплообмена и перегрева вариатора на высоких скоростях. Чтобы избежать этой неисправности рекомендуется периодически производить мойку радиатора. Некоторые автомобилисты устанавливают защитную сетку, что позволяет хот как то защититься от загрязнения.

Как показывает статистика, поломки вариаторов встречаются не чаще, чем поломки гидромеханических коробок, поэтому сомневающиеся ранее производители в надежности бесступенчатых трансмиссий, в настоящее время все чаще начали использовать вариаторы на своих автомобилях. К примеру, Toyota известна всем как производитель самых надежных автомобилей, стала комплектовать свои новинки вариаторами. И даже Subaru, поклонники которой являются любители больших скоростей и поездок по бездорожью, все чаще отдает предпочтения трансмиссии с вариатором. А ведь еще недавно бытовало мнение, что для вариатора такие режимы не по зубам. Очевидно, настала новая эпоха автомобилей.

Рассказав о самых распространенных неисправностях вариаторов, не стоит забывать о нехарактерных поломках. Иногда выходит из строя насосное колесо гидротрансформатора, что влечет за собой полную остановку автомобиля. Также дает сбой электроника, к примеру, происходит выгорание некоторых деталей в блоке управления. Но эти поломки можно отнести к разряду случайностей, чем к закономерностям.
И напоследок, всегда прислушивайтесь к работе вариатора, в случае обнаружения нехарактерных звуков, например, гула, сразу же отправляйтесь в сервис на диагностику.

Немного о японском вариаторе

На авто «Ниссан Х-Трейл» в кузове Т31 был установлен вариатор CVT-7 компании Jatco. Вообще трансмиссии этой компании считаются надёжными. Они зарекомендовали себя на многих иномарках, например, таких как BMW и Volkswagen. Автоматические КПП некоторое время устанавливали на отечественные «Лада Калина» и «Лада Гранта».

Помимо своей надёжности они привлекают умеренной стоимостью для автоконцернов, однако, по данным завода-изготовителя, вариаторные коробки не ремонтируются, а лишь подлежат замене. Когда КПП на гарантии, это вполне актуально: просто заменить сломанный агрегат на новый, но, если гарантия уже истекла, частному лицу придётся сильно потратиться, чтобы приобрести новую коробку и установить её.

В связи с этим отечественные СТО «научились» ремонтировать вариаторы на радость автовладельцам. Проведение диагностики, ТО и ремонта вариатора на «Ниссан Х-Трейл» в Екатеринбурге доступно так же, как и в других регионах.

Ремонт вариатора Ниссана Икстрейл

Ремонт CVT Nissan X Trail должны осуществлять профессиональные мастера. На проблемы с электроникой указывает лампочка Service required, светящееся уведомление в Слоу Даун панели (появится в случае превышения температурных показателей использования рабочих жидкостей).

Важно! Проводить тестирование Ниссан Х-Трейл нужно при первых подозрениях на неисправности. В противном случае поломка со временем будет усугубляться

Если неполадки вызваны системой мотора, во время поездки будут беспокоить сильные рывки. Другие вероятные причины их появления – разрушенные моторные опоры (поможет только замена). Причина шумов – поломка подшипников, которые тоже придется заменить.

Снимать вариатор Ниссан Х-Трейл придется при наличии механических проблем – без разбора понять, в чем причина, не выйдет. При сбоях в системе управления поддон и гидроблоки демонтируют и обслуживают. Шкивы, ремни тоже желательно проверить и заменить в случае чрезмерного износа. Мелкие повреждения шкивов реально отшлифовать. Перепрессовку подшипников делать не стоит – она чревата деформациями корпуса, шкивов.

Посадочный клапан корпуса можно восстанавливать. Он ломается из-за железной пыли, которая в больших количествах попадает на рабочие поверхности. Оптимальный способ решить проблему – заменить насос. Гидротрансформаторы ремонтопригодны, подшипники дифференциала только заменяют. После ремонта желательно промыть систему охлаждения коробки.

Способы охлаждения вариатора

В 2010 году производители CVT произвели изменение конструкции, как оказалось, в худшую сторону.

Во-первых, исходя из экологических соображений, программно были занижены обороты холостого хода двигателя с 700 до 575, что повлияло на давление масла в вариаторе. Это сильно сказалось на ресурсе работы вариатора и появлении неприятной вибрации кузова.

Во-вторых, фирма-производитель посчитала, что охлаждение вариатору не требуется и убрала радиатор охлаждения вариатора. Надо сказать, что он был установлен очень неудобно – под левым подкрылком переднего колеса. Туда постоянно летела грязь из-под колеса, и он быстро забивался мусором. Наличие агрессивных химических составляющих реагентов разъедало материал радиатора.

К сожалению, езда по японским дорогам непохожа на езду по российским. Отсутствие радиатора привело к повышению температуры масла в вариаторе. Агрессивная езда, пробки еще больше усугубляют эту проблему. Решение одно – ставить дополнительный радиатор. Желательно выбрать ему подходящее место.

Автолюбители о вариаторах

• «стоимость ремонта вариатора очень высока, за эту сумму можно две контрактные коробки поставить»;
• «установили неоригинальный вариатор на Nissan Qashqai: два года – полёт нормальный»;
• «с этими контрактными CVT бардак полный, концов не найдёшь».

Заключение

Автомобили с вариаторами появились на российских дорогах относительно недавно. В отличие от классического «автомата», бесступенчатые коробки передач ещё не завоевали у автомобилистов большого доверия.

Ситуация усугубляется неопределённостью с ремонтом этих устройств, цена которого может быть близка к стоимости контрактного или даже нового изделия. Восстанавливать сломавшийся агрегат или менять – выбор непрост. Впрочем, бережное обращение с CVT способно предотвратить возникновение такой дилеммы.

Видео про ремонт вариатора Nissan X-Trail:

Как произвести ремонт вариатора: причины поломок, особенности работы, замена масла, цена ремонта. Видео про ремонт вариатора Nissan X-Trail.

||list|

||rss|Вариатор можно назвать «коробкой непереключения передач». Конечно, скорости он меняет, но это происходит без традиционного зацепления шестерён. Ещё такие устройства обозначают аббревиатурой CVT, которая расшифровывается как Continuously Variable Transmission, или «постоянно изменяющаяся трансмиссия». Насколько они надёжны в работе и дорого ли обходится их ремонт – об этом далее.__NEWL__Причины поломок CVT__NEWL__В настоящее время большинство автопроизводителей уже нашли место для бесступенчатой коробки передач в выпускаемых ими моделях. Но как показывает практика, такой тип трансмиссии насколько удобен, настолько же и привередлив. Подобно АКПП и «роботу», вариатор нуждается в бережном обращении.__NEWL__Так, машина с CVT довольно экономична, однако предпочитает она более-менее спокойное вождение, а не пускание дыма из-под покрышек. Экстремальная же езда усугубляет амортизацию ключевых деталей трансмиссии, передающих обороты от двигателя на колёса.__NEWL__В сложных условиях эксплуатации ремень или соединительная цепь растягивается и может просто порваться. А частое использование высоких скоростей негативно сказывается на состоянии подшипников валов коробки передач.__NEWL__Кроме того, для смазки вариаторов требуется особое масло, одобренное производителем автомобиля. Замена состава на другой, тем более низкокачественный может закончиться неприятностями для автолюбителя, вплоть до выхода из строя трансмиссии машины.__NEWL__Отклонения в работе вариатора – весомый повод для диагностики этого агрегата. Мелкие неполадки, такие как поломка датчика, лучше устранять сразу, чтобы не доводить дело до дорогостоящего ремонта CVT.__NEWL__Особенности ремонта вариатора__NEWL__Производители автомобилей обычно сами не выпускают CVT, а приобретают их в сборе, поэтому официальные автосервисы редко когда располагают новыми запасными деталями для бесступенчатых коробок. Отсутствие специализированной техники и нужных комплектующих, а также проблематичность выполнения ремонта часто приводят к тому, что мастерские вместо восстановления вариатора предлагают его заменить.__NEWL__Но починить CVT всё же реально, даже если её техническая документация говорит об обратном. А запчасти можно поставить и неоригинальные.__NEWL__Хотя по большому счёту в бесступенчатой коробке кроме гидроблока и ремонтировать-то нечего. Функции зубчатых шестерён здесь выполняет пара шкивов, соединённых цепью или ремнём. Как правило, задиры на металлических конусах не протачиваются, а связывающий их элемент не сшивается. Такие детали в случае выхода из строя обычно подлежат замене, а цена у них немалая. Например, для того чтобы поменять износившиеся конуса, автолюбителю придётся выложить сумму, порой сопоставимую со стоимостью подержанного автомобиля.__NEWL__Чаще всего, вариаторы страдают от разрушения верхнего слоя конусов. Причины у этой неполадки могут быть самые разные, ну а последствия проявляются в образовании металлических частиц, засоряющих пространство агрегата и повреждающих его детали. Кроме того, к существенным недостаткам бесступенчатых коробок передач относятся потребность в замене цепи каждые 150 тыс. км пути, а также нестабильная работа электроники.__NEWL__Что касается малогабаритных CVT, то слабым звеном у них являются подшипники, при износе которых формируется осадок, забивающий насос и клапанный регулятор. В результате снижается давление, начинаются рывки, а также деформируются конусы. Конечно, оставлять такие неполадки без внимания нежелательно.

Замена масла в CVT

Владельцу вариатора не следует пренебрегать диагностикой подопечной машины, также рекомендуется вовремя менять износившиеся элементы коробки передач и отработанное в ней масло. Бесступенчатая трансмиссия требует особого типа смазки, замена которой в автосервисе обходится недёшево. Однако такое обслуживание обязательно, иначе детали CVT будут подвергаться повышенному риску.

Профессионалы советуют осуществлять замену масла через каждые 60–80 тыс. км пробега, в зависимости от конкретной модели автомобиля. При вождении по бездорожью или на высоких скоростях лубрикант меняется чаще – каждые 20-30 тыс. км.

Замена масла в CVT может быть как полной, так и частичной, при этом выполняться как на СТО, так и самостоятельно автолюбителем. Существует несколько путей проведения такого обслуживания:

• вытеснение старой жидкости под давлением свежей;
• выталкивание заменяемого масла посредством давления с использованием специальных устройств;
• слив старого масла через горловину и добавление свежего.

Из приведённых способов последний – наиболее традиционный: старый лубрикант извлекается, новый добавляется. Если пойти по этому пути, то вначале нужно приподнять переднюю часть машины для того, чтобы извлечь протекционный поддон, после чего снять сливную пробку. Когда отработанная жидкость вытечет из вариатора, желательно заменить уплотнительную шайбу.

Новый трансмиссионный состав заливается через воронку и направляющий цилиндр. После этого щупом измеряется уровень жидкости и под коробкой устанавливается защитный щиток.

Участвующие в замене лубриканта воронка, направляющий цилиндр и щуп должны быть чистыми, и автомобилисту при самостоятельном выполнении такого обслуживания следует соблюдать определённую осторожность

Ремонт коробки вариатор своими руками

При разборке вариатора одним из необходимых инструментов станет… смартфон. Чтобы после ремонта не осталось «лишних» запчастей, придется фотографировать каждый этап разборки до того, как очередная деталь будет снята. Провода – до отключения, болты – до откручивания. Снятые детали располагать на столе по очередности разборки.

Порядок разборки вариатора для ремонта своими руками:

1. Снять крышку. Сначала первую часть, затем вынуть вал и снять вторую часть, вынуть шестеренки, которые находятся под ней;
2. Снять маслонасос. Сначала выкрутить винты, которыми крепится его корпус, затем вынуть шестеренку насоса, цепь, снять крышку и вынуть вал насоса;
3. С обратной стороны вариатора снять крышку, стянуть ремень хомутами и вынуть его вместе со шкивами. Убрать хомуты с ремня и снять его со шкивов.

Детали вариатора осмотреть на предмет выработки. Это касается в первую очередь ремня, конусов шкивов и подшипников.

Видео «Ремонт и разборка вариатора»

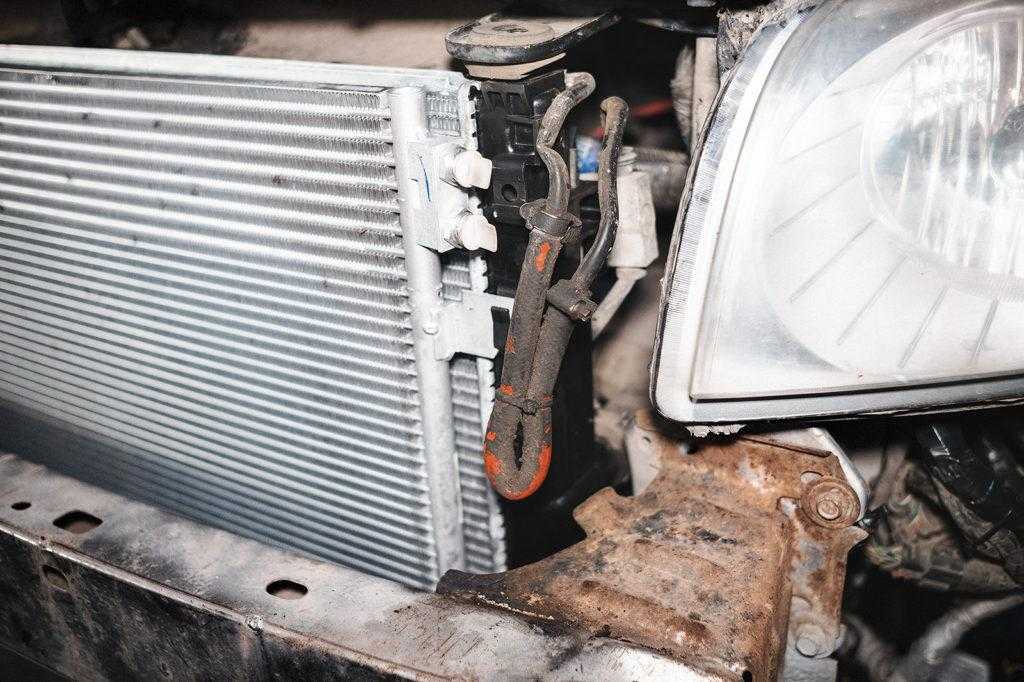

Причины повышенной температуры трансмиссии

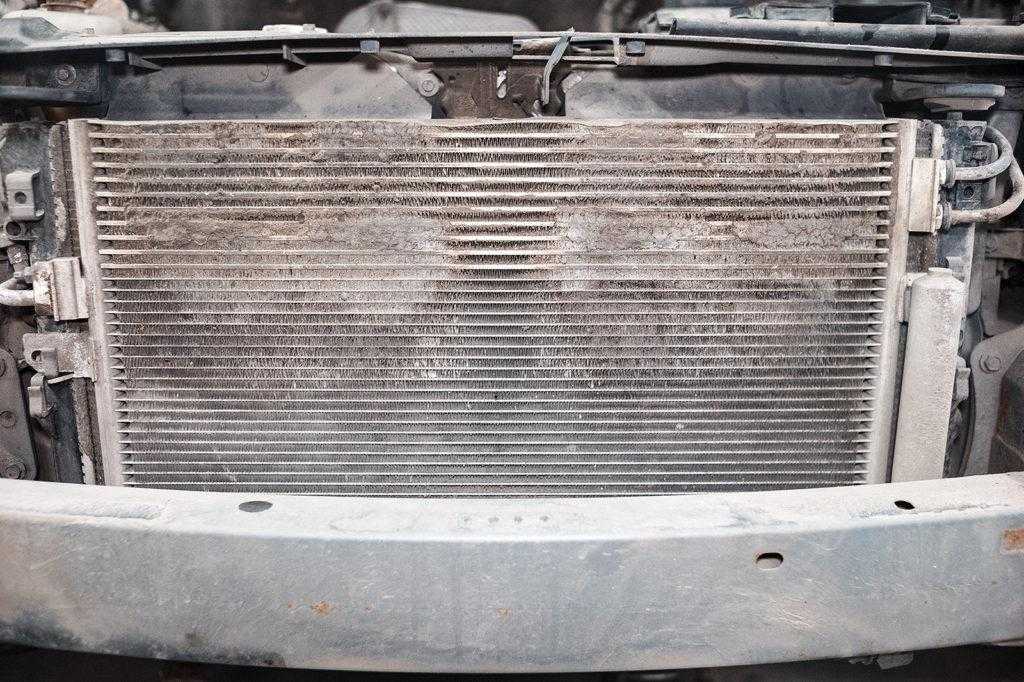

Грязный радиатор. При движении по трассе со скоростью выше 100 км/час на радиатор часто попадают, мошки, влага, пыль. При температуре охлаждающей жидкости выше 100 °С все это спекается в плохо проводящую тепло массу, образуя непродуваемые участки. При движении по грунтовым дорогам пыль из глины забивает как раз верхнюю часть радиатора, которая отвечает за охлаждение радиатора.

Повреждение маслоохладителя такое бывает после ДТП и «кривых рук» автомехаников. Такие механики не раз ставили маслоохладитель вверх ногами и этим перегибали трубки. Отсутствие циркуляции обязательно приводит к перегреву масла. Возможно и появление утечки масла в месте крепления от вибрации.

Еще одним следствием работы нерадивых механиков является отключение контура охлаждения. Некоторое время автомобиль работает нормально и хватает времени отъехать от сервиса, зато потом вас ждет долгий и разорительный ремонт.

Наличие утечек и как следствие низкий уровень масла. Большую часть тепла в вариаторе как раз снимает рабочая жидкость, а не антифриз. Если происходит утечка и ее недостаточно, то нарушается нормальный теплообмен и смазка конусов и ремня. Они начинают больше тереться и перегреваются, а с ними и масло. Его свойства резко ухудшаются.

Грязь на фильтре тонкой очистки. Мелкие частицы, появившиеся в результате износа, циркулируют вместе с маслом и оседают на магнитах и в фильтре тонкой очистки. Со временем он забивается и перестает выполнять свою функцию. Нарушение тока рабочей жидкости на большой скорости приведет к перегреву.

Outlander не имеет охлаждения масла на вариаторе. Теплоносителем является только антифриз, а масло не покидает пределы коробки в отличие от такого же вариатора для американского «Джип-Компас». Масло в вариаторе плохо охлаждается и сам вариатор «Мицубиси» имеет меньший ресурс, по сравнению с американским аналогом. В целом вариаторы очень похожи и есть возможность их замены без переделок.

Нарушение правил эксплуатации. Это те правила, которые прописаны в инструкции, выдаваемой на руки вместе с машиной. Это:

• своевременная замена масла;
• использование только тех жидкостей, которые рекомендованы;
• смешивание разных жидкостей;
• выполнение сроков ТО.

Кроме этого, на повышение температуры рабочей жидкости вариатора влияют:

• агрессивная езда;
• движение в жарком климате;
• буксировка прицепа или другого автомобиля;
• подъем в гору.

То есть повышение нагрузки выше нормальной по каким-либо причинам.

Подробнее о принципе работы

Итак. Скутер заведён и работает на холостом ходу. Что происходит в вариаторе? Ведущий шкив вращается на минимальных оборотах. Ремень находится чуть выше от центра соприкосновения щёк. Щёки ведомого сжаты центральной пружиной. Ремень на них движется по максимальному радиусу.

Скутер пришёл в движение. Здесь стоит упомянуть ролики. Они находятся за внутренней щекой ведущего шкива. Когда увеличивается скорость вращения этого шкива, центробежная сила выталкивает ролики к внешнему радиусу, тем самым сжимая половинки ведущего шкива вместе. Ремень между этими половинками смещается наружу — увеличивается радиус его оборота на ведущих щеках.

Ведомый шкив действует с точностью до наоборот. Во время набора скорости на него так же, как и на ролики действует центробежная сила, с помощью которой щёки раздвигаются, сжимая центральную пружину и пропуская ремень между собой. Так происходит разгон.

За счёт такой синхронной работы шкивов набор скорости происходит на постоянных оборотах и максимальной мощности двигателя.

Плюсы и минусы вариатора Ниссана Х-Трейл

Преимущества вариаторных трансмиссий Х-Трейл:

1. Простая с точки зрения конструкции коробка, которая упрощает обслуживание и диагностику узла.
2. Открытый доступ к КП, обеспечивает легкость замены масла.
3. Оснащение CVT магнитами, они крепятся в поддонах, притягивают металлическую стружку.
4. Отсутствие необходимости прогревать жидкость при пуске, есть дополнительный подогреватель смазочной части.
5. Увеличенный ресурс вариатора Ниссан Х Трейл Т31, во многом за счет применения однопоршневого вала, который снижает вес шкивов и степень их износа.
6. Наличие воздушного радиатора, уменьшает степень адгезии, вспенивания трансмиссионной жидкости, предотвращает перегрев коробки.
7. Плавный быстрый разгон – за счет отсутствия передач.

Важно! В сравнении с трансмиссией механического типа автомобили, оснащаемые вариаторами, потребляют больше бензина, если сравнивать с обычным автоматом, или меньше. Недостатки:

Недостатки:

• чувствительность к некорректной эксплуатации;
• дорогой ремонт;
• выход всей системы из строя при поломке одного датчика.

При соблюдении условий эксплуатации лишних проблем не будет. О них далее.

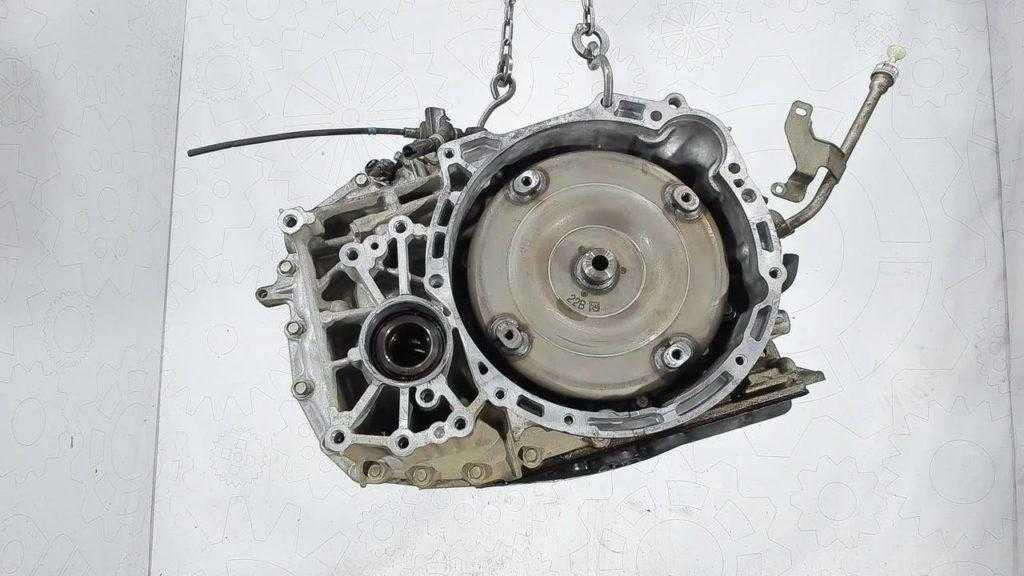

Устройство вариатора

Смысл имеет рассказать о работе клиномерной вариаторной коробки передач (потому что собрат сейчас практически не продается).

Коробка устанавливается на двигатель (либо продольно, либо поперечно). Для того чтобы плавно соединить ее с мотором и в нужные моменты отключать (нейтральный режим), предусмотрена система сцепления.

Сейчас многие производители ушли на гидротрансформатор, схожий устанавливается на классическую АКПП. Однако другие производители могут использовать другие типы – центробежные, электромагнитные или многодисковые (мокрые варианты). Использования гидротрасформатора обусловлено высокой производительностью и высокими эксплуатационными характеристиками, в том числе и долговечностью.

Теперь про само устройство вариатора. Описать его достаточно сложно, все же это не простая конструкция, но я постараюсь:

• Валы с изменяемыми конусами. Про это еще раз я рассказывать не буду (принцип рассказал наверху). Хочется отметить, что из-за больших нагрузок поверхности конусов вариатора делаются из высокопрочных сталей
• Ремень или цепь. Предназначены соединить два вала. Ремнем можно назвать с натяжкой, все потому что он состоит из специальных металлических лент соединенных между собой специальными фасонными частями имеющими вид бабочки и придающих специальную похожую на клин форму. Работает он боковыми частями, которыми благодаря силам трения он контактирует с клиньями шкивов. Тем самым передается момент от одного вала на другой. Стоит отметить, что другие производители, например AUDI используют цепной механизм, она имеет большое количество мелких звеньев и обеспечивает малые радиусы изгиба. Работает она уже не боковой поверхностью, а торцевой. И цепь, и ремень рассчитаны на высокие нагрузки, но они не переносят высоких перегревов (могут деформироваться)

Масло

Да не удивляйтесь, смазка внутри также является важной составляющей и к ней предъявляют высокие требования, обычно здесь идет , которая заливается в автомат. Нужна она не только для смазки, но и для нагнетания давления в насосе чтобы раздвигать или сдвигать конусы
Масляный насос

Как раз и нагнетает давление в системе

Гидроблок. Он руководит подачей масла в нужные каналы, то есть либо в один конус (вал), либо в другой. Кстати пробуксовки и прочие пинки, и толчки могут быть связаны именно с ним.

Фильтра. Их может быть много, как в самом гидроблоке, так и за его пределами. Они улавливают грязь и мелкие металлические частицы с ремня и конусов, не давая им забивать мелкие каналы

Радиатор. На вариаторной коробке передач он ОБЯЗАТЕЛЕН! Запомните, эта трансмиссия очень быстро перегревается при пробуксовках и высоких нагрузках, поэтому чтобы охладить масло, нужен внешний радиаторный блок. Некоторые на паркетниках которые любят лазить в грязи и буксовать (например Mitsubishi Outlander) ставят дополнительные радиаторы, чтобы убрать излишний нагрев

НУ и последнее это блок управления вариатором. Это электронное устройство, которое работает в паре с ЭБУ, получая от него нужные команды. Оно дает приказания электроники и валам принять ту или иную конфигурацию, которая отвечает данной скорости и нагрузке

Это устройство в двух словах, для того чтобы понять общий принцип работы. Стоит отметить, что изначально у вариатора не было реверсного вращения, то есть движения назад. Поэтому в конструкцию внедрили планетарную передачу, которая позволяет это сделать. Однако это намного усложнило конструкцию.

Вариатор, его применение, положительные факторы

Автомобили, выпускаемые с вариатором, отличаются экономичностью, так как двигатель работает почти постоянно в оптимальном режиме, меньшее количество выбрасываемых в воздух токсичных газов, лучший разгон авто. Обеспечивается плавным передаточным отношением и плавный набор хода авто, нет рывков. Узлы трансмиссии служат более длительный срок, чем в ступенчатой коробке передач. Когда сравнивать вариатор с АКПП, то конструкция их проще, что позволяет делать ремонт своими руками.

Несмотря на все положительные качества, это устройство не является идеальной коробкой передач, причиной этому является фрикционная его работа. Это когда крутящийся момент передается при помощи трения, и имеет ограничения, если их превысить, ремень начнет проскальзывать, с большой скоростью износа.

Вариатор на автомобиле нежелательно часто использовать на максимальных нагрузках, не стоит применять на этих авто и «спортивный» режим вождения, с частыми рывками, торможениями. Идеальное и долговременная работа его, это когда машина эксплуатируется в спокойном вождении, плавно.

Замена масла

Как и диагностика, замена трансмиссионной жидкости особого труда не составляет. К радости автовладельцев, в вариаторе CVT-7 есть заводской щуп для проверки уровня масла, что в разы облегчает его замену.

1. Работа проводится на эстакаде или смотровой яме.
2. Прогреваем мотор и вариатор.
3. Убираем защиту двигателя и переднее левое колесо (по ходу движения).
4. Наполовину снимаем подкрылок.
5. Слева на вариаторе есть специальное отверстие для слива отработанной жидкости. Под него ставим тару и откручиваем пробку.
6. Ждём примерно полчаса. Масло сливается.
7. Сливаем масло из поддона.
8. Сетчатый фильтр нужно снять и попытаться отмыть (соляркой например). Если это удалось, значит, сэкономим на покупке нового.
9. Днище картера промываем и прочищаем от металлической стружки.
10. Возвращаем фильтр на его место.
11. В поддон вставляем новую прокладку и ставим его обратно на вариатор.
12. Поднимаем аккумулятор и воздушный фильтр. Выбрасываем старый фильтр маслоохладителя. Устанавливаем новый.
13. Возвращаем аккумулятор и воздушный фильтр.
14. Заливаем свежую трансмиссионную жидкость.
15. Сверяясь с инструкцией по эксплуатации, проверяем масляный уровень.

Итоги

Самый большой недостаток вариатора – это его большой крутящий момент. Поэтому следует знать, что вариатор не рассчитан на экстремальный стиль вождения, езду по бездорожью, пробуксовки, длительное движение на больших скоростях. Очень не любит нагрузки, возникающие при буксировке прицепа или другого автомобиля. Во время резкого старта слишком большой крутящий момент не может сразу передаться вариатором. Поэтому электроника сглаживает резкие рывки и достаточно плавно разгоняет автомобиль.

Другая беда – это перегрев трансмиссионной жидкости. Поэтому следите за чистотой радиатора. Расположение вблизи переднего колеса приводит к частому забиванию грязью.

Радиатор и теплообменник охлаждаются за счет обдува потоками встречного воздуха. Установленные дополнительный обвес или защита могут изменить направление движения воздуха, так как на большинстве элементов отверстия для охлаждения не предусмотрены. Поэтому прежде чем ставить декоративные элементы, посоветуйтесь со специалистом.

В холодную погоду рекомендуется прогревать автомобиль. Чтобы прогрелось масло, в трансмиссии рекомендуется, выжав сцепление переключить рычаг в положение D или R и не трогаясь постоять несколько минут, удерживая педаль сцепления. В таком положении начнется циркуляция масла в КПП, оно прогреется, и коробка начнет нормально функционировать.

Замену масла рекомендуется делать каждые 30 000 км, а фильтр тонкой очистки еще чаще. Если произошел перегрев, даже без перехода коробки в аварию лучше сразу постараться попасть на тестирование и поменять рабочую жидкость в трансмиссии.
