Установка бесконтактного электронного зажигания

Первый этап: регулируем угол замкнутого состояния контактов

Подобная процедура является необходимой в случае классических и транзисторных систем зажигания. В случае использования тиристорной системы, показатель УЗСК не особенно влияет на общее функционирование элемента.

Прежде всего, следует провести демонтаж крышки трамблера. Если у вас классическая системы зажигания, зачищаем контакты трамблера (просто нужно снять бугорок на одном из контактов)

Далее важно проверить, достаточно ли плотно контакты соприкасаются между собой. В случае необходимости, следует подрегулировать все

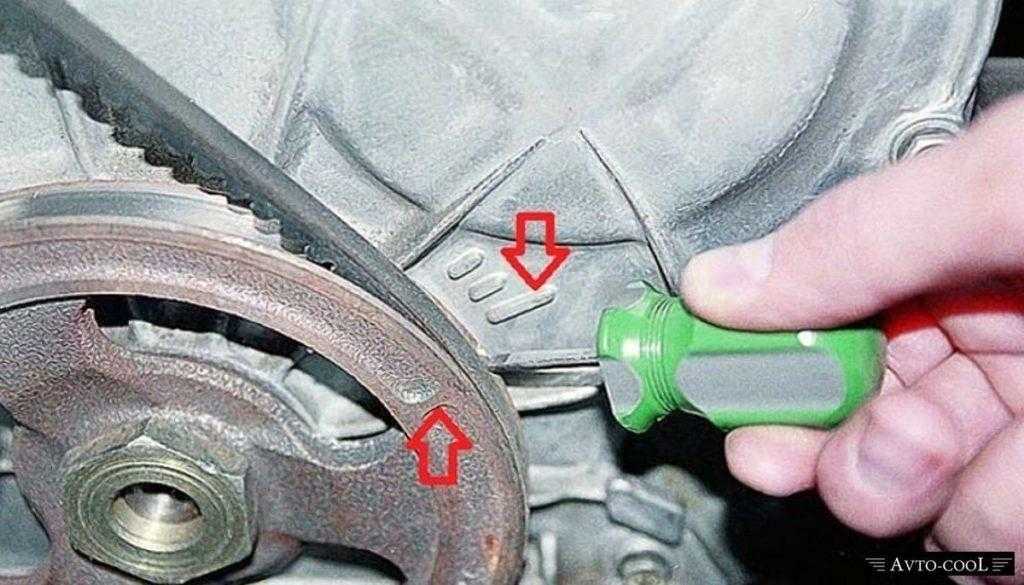

Затем, в ходе установки УЗСК ВАЗ 2106, поворачиваем коленчатый вал, чтобы максимально увеличить дистанцию между контактами. Отвинчиваем винт, вводим между контактами щуп толщиной 0,4 миллиметра, фиксируем положение с помощью винта

Важно, чтобы более толстый щуп не мог проникнуть в зазор

Далее вращаем коленчатый вал с помощью специального ключа. Если его нет, то переводим коробку переключения передач на четвертую скорость, после чего медленно толкаем авто.

Далее регулировка зажигания 2106 предполагает установку нужного значения УЗСК

Важно добиться угла, который достигает 55 градусов, при этом диапазон находится в пределах 52-58 градусов. Для этого следует использовать тахометр, в котором есть встроенная функция специально для замеров УЗСК

Чтобы выполнить это, собираем трамблер, подключаем к нему тахометр, после чего запускаем мотор. Обнаружив, что показатель находится за пределами необходимых параметров, следует снова заняться регулировкой зазора.

Можно также вынуть из крышки трамблера высоковольтный провод, после чего соединить его с массой транспортного средства. Далее подключаем к проводу, который сопряжен с катушкой, 12-вольтную лампочку. Если включить зажигание, лампочка загорится при разомкнутых контактах трамблера. В случае тристорной системы, вместо лампочки берем вольтметр. Вращаем коленчатый вал, пока контакты не будут разомкнуты. Замеряем угол, который получится в таком положении. Также можно измерить длину дуги по корпуса трамблера (она должна достигать 31-34 мм).

RedPower07 › Блог › Установка бесконтактного электронного зажигания на автомобили Ваз 2101-2107, или просто Классика

-Данная информация будет интересна тому, кто хочет установить у себя на машине бесконтактную систему зажигания.-Внизу представлены фото по порядку объяснения !

+ Что вам понадобится ! +1. Коммутатор :Я рекомендую коммутатор K563.3734 ТУ11 КЖЩГ 023-94 Коммутатор аварийный K562.3734Коммутатор фактически содержит в себе два изделия — основной блок и резервный. Резервный блок позволяет продолжить движение при отказе как основного блока, так и датчика Холла.

2. Свечи :Комплект свечей типа А17ДВР или другой отечественный или зарубежный аналог

3. Катушка зажигания :Катушка зажигания типа 27.3705 с разомкнутым магнитопроводом.

4. Датчик-распределитель зажигания :Бесконтактный трамблер с маркировкой 38.3706. Под видом классического, продают трамблер от Нивы. У него маркировка 3810.3706. Внешне он точно такой же, но отличается другими характеристиками центробежного регулятора и другим вакуумником. Покупать такой настойчиво не рекомендуется!

5. Жгут проводов !

6. Высоковольтные провода :Из недорогих я рекомендую силиконовые провода TESLA или ЦЕЗАРЬ.

+Если у вас хорошие провода и свечи то их можно не менять +

+ Из инструмента вам понадобится +1. Свечной ключ2. Ключи на 8, 10, 12, 133. Щуп на 0,7-0,8 мм.4. Дрель5. Стробоскоп

1.Меняем свечи на новые, предварительно установив зазор 0,7-0,8 мм.

2.Устанавливаем коммутатор. Наиболее удачное место установки коммутатора на классике, на мой взгляд, показан на картинке.Для этого сверлим 2 дырки и прикручиваем коммутатор к брызговику аварийным коммутатором вверх. Радиатор коммутатора должен, как можно больше по площади соприкасаться с кузовом, для лучшей теплоотдачи. Коммутатор так же можно прикрутить с помощью саморезов.

3. Снимаем крышку трамблёра и поворачиваем коленвал до тех пор пока бегунок не будет повёрнут в сторону 1-го цилиндра на трамблёре, а метка на шкиве коленчатого вала и средняя метка на крышке механизма газораспределения примерно совпадут. Ключом на 13 отворачиваем старый трамблёр и вынимаем его. Берём новый трамблёр, снимаем с него крышку и, поворачивая шток вращаем его до тех пор пока бегунок не будет повёрнут в сторону 1-го цилиндра, как на старом трамблёре. Вставляем новый трамблер и слегка наживляем гайку на 13. После этого у вас должно быть примерно так, как показано на рисунках.Далее, поворачивая трамблер вокруг своей оси распологаем его так, чтобы центр датчика Холла совпадал с краем начала выреза окна в экране. на картинках показан датчик Холла, а не так, как его надо располагать!)После того как вы установите трамблёр так, чтобы центр датчика Холла совпадал с краем начала выреза окна в экране, можете затягивать гайку крепления трамблёра.

4. Меняем катушку зажиганияДля этого отворачиваем сначала старую катушку, не отворачивая от её клемм провода, приворачиваем новую катушку, берём жгут проводов подсоединяем разъёмы к коммутатору и распределителю зажигания. Чёрный провод присоединяем к массе (эта клемма должна иметь очень хороший контакт с кузовом), красный провод подсоединяем к клемме “К” на новой катушке зажигания, так же к этой клемме подсоединяем коричневый провод от тахометра, снятый со старой катушки зажигания. К клемме “Б” на новой катушке зажигания присоединяем синий провод и “голубой с чёрным”, снятый с клеммы “Б” старой катушки зажигания. Следует отметить, что клеммы “К” и “Б” расположены несимметрично на классической катушке и катушке типа 27.3705.

5. Одеваем крышку трамблёра и высоковольтные провода.

+6. Проверяем все крепления и можем заводить машину. Если машина не заводится. Наиболее распространенные причины !1. Неисправен коммутатор.2. Неисправна катушка зажигания3. Неисправен датчик Холла4. Обрыв в жгуте проводов, либо они перепутаны5. Устанавливать трамблёр нужно так, чтобы центр датчика Холла совпадал с краем начала выреза окна в экране.6. Сбито зажигание.7. Перепутана установка высоковольтных проводов.8. Перепутана установка проводов на катушке зажигания.9. Неисправные свечи или неправильно установленный зазор.

Если кто то что то не понял есть ссылка на видео :

Как снять приборную панель на ВАЗ 2107

Производство модели 2107 АвтоВАЗ освоил ещё во времена Советского Союза — в 1982 году. Почти 40 лет этот автомобиль сходил с заводского конвейера. В отличие от более поздних машин, «Классика» или просто «Семёрка», имеет одну отличительную черту: отсутствие электроники позволяет ремонтировать и даже снимать приборную панель с помощью обычных отвёрток. Поэтому снять приборы с ВАЗ 2107 самостоятельно может практически каждый автолюбитель, имеющий минимальные познания в механике и электрике.

Возможные причины демонтажа щитка

В каких случаях в автомобиле ВАЗ 2107 необходимо снимать приборную панель? Причин для этого может быть несколько:

• тюнинг панели;
• замена перегоревших лампочек;
• ремонт отдельных приборов, вышедших из строя.

ВАЗ 2107 — легендарная машина, самостоятельным ремонтом которой занимались сотни тысяч автолюбителей

Демонтаж панели

Ремонтировать ВАЗ 2107 можно, имея в своём арсенале всего несколько отвёрток. В частности, для снятия панели придётся отвинтить всего один крестовый винт.

Фотогалерея: какие инструменты должны быть под рукой

Отвёртка крестовая — главный рабочий инструмент для демонтажа приборной панелиОтвёртка шлицевая пригодится для отжатия нескольких защёлок на панелиПерчатки рабочие для защиты рук от загрязнения

Как правильно снять щиток приборов

Для быстрого демонтажа щитка нужно следовать приведённому ниже алгоритму:

• Поддевают и снимают пластинку, расположенную справа от печки. На ней изображён соответствующий значок. Поддев отверткой, снимают пластинку справа от печки
• Под пластинкой виден винт. Выкручивают его отвёрткой. Крестовой отвёрткой выкручивают винт, спрятанный под пластинкой
• С рычажков управления печкой аккуратно снимают пластиковые рукоятки. Нижняя ручка управления печкой уже снята
• Теперь отгибают правый край панели на себя. Правый край панели отклоняют вправо и на себя
• Отсоединяют контакты от кнопки выключателя печки, пометив их. Для снятия панели отсоединяют контакты от кнопки выключателя печки
• Теперь можно отогнуть панель больше и снять датчик спидометра — серый толстый шланг. Отворачивают гайку на нём и отводят шланг в сторону. Серый толстый шланг отводится в сторону и гайка-барашек на нём отворачивается
• Сняв гайку и шайбу с ручки сброса суточного пробега, проталкивают ручку внутрь. Расположена она чуть ниже панели, справа от кнопки аварийной сигнализации (см. фото в п. 4). Отвинчивают гайку с ручки сброса суточного пробега
• Теперь по очереди отсоединяют большие белые штекеры, предварительно пометив их. Снят первый белый штекер, второй, расположенный чуть глубже, тоже снимают
• На этом этапе отсоединяют воздуховод — белый толстый провод в правом углу панели, им в новых машинах подсоединяется эконометр на панели (на фото он выглядывает выше серого провода). Белый провод эконометра находится чуть дальше от противоположного края панели
• Отсоединив все провода, снимают красный штекер. Он там один, гнездо под него имеет жёлтый цвет. Последний из трёх штекеров — красного цвета, его также снимают
• На заключительном этапе сдвигают панель вправо, чтобы она вышла из защёлок, держащих левую часть. Снятая панель оказалась в руках — демонтаж проведён успешно Панель остаётся у вас в руках. На всю операцию обычно уходит четверть часа.

Сборка панели производится в обратной последовательности.

Видео: снятие и ремонт приборной панели на ВАЗ 2107

ВАЗ «Семёрка» стал последней классической моделью волжского завода. Тем не менее владелец такой машины может большинство проблем решать своими силами. Ему под силу самостоятельно поменять даже приборную панель.

Другой вариант схемы VAZ-2101

Наружное освещение

1 – Фары 2101 2 – подкапотная лампа; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель света заднего хода; 6 – блок предохранителей; 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампа освещения вещевого ящика; 9 – лампа освещения комбинации приборов; 10 – штепсельная розетка для переносной лампы; 11 – выключатель освещения приборов; 12 – выключатель наружного освещения; 13 – выключатель стоп-сигнала; 14 – выключатель зажигания; 15 – выключатели плафонов, расположенные в стойках передних дверей; 16 – выключатели плафонов, расположенные в стойках задних дверей; 17 – плафоны; 18 – лампа освещения багажника; 19 – задние фонари; 20 – фонарь освещения номерного знака; 21 – фонарь света заднего хода

Включение фар 2101

1 – фары VAZ 2101; 2 – аккумуляторная батарея; 3 – генератор; 4 – блок предохранителей; 5 – переключатель света фар; 6 – выключатель наружного освещения; 7 – выключатель зажигания; 8 – контрольная лампа дальнего света фар в комбинации приборов

Указатели поворота

1 – подфарники VAZ 2101; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель зажигания; 6 – блок предохранителей; 7 – реле-прерыватель указателей поворота; 8 – контрольная лампа указателей поворота; 9 – переключатель указателей поворота; 10 – задние фонари

Звуковые сигналы 2101

1 – звуковые сигналы; 2 – аккумуляторная батарея; 3 – блок предохранителей; 4 – выключатель звуковых сигналов; 5 – генератор VAZ 2101.

Схема стеклоочистителя

1 – генератор VAZ 2101; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – переключатель стеклоочистителя; 5 – реле стеклоочистителя; 6 – моторедуктор стеклоочистителя; 7 – термобиметаллический предохранитель; 8 – выключатель стеклоочистителя, расположенный в насосе омывателя стекла; 9 – блок предохранителей.

Полезное: Схема ВАЗ-2109

Вентилятор отопителя Жигули

1 – генератор VAZ 2101; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – блок предохранителей; 5 – переключатель отопителя; 6 – добавочный резистор; 7 – электродвигатель вентилятора отопителя.

Схема блока зажигания

Замок крепится на вал рулевого управления. Часть цепей питания, которые защищены предохранителями, подключены напрямую к аккумулятору, независимо от положения ключа:

• плафон салона;
• звуковой сигнал;
• прикуриватель;
• стоп-сигнал.

Для корректировки напряжения, которое вырабатывает генератор, в цепи предусмотрен реле-регулятор. В его обязанности входит контроль напряжения на выходе из генератора, и при падении показаний реле подает сигнал на контрольную лампу, находящуюся на панели приборов. При малом напряжении зарядки АКБ может разряжаться раньше времени, не успевать дозарядиться, что может вывести ее из строя. При слишком высоком зарядном напряжении электролит в АКБ может закипеть, что тоже ни к чему хорошему не приведет.

Положение ключа	Контакт под напр.	Включаемые цепи
«Стоянка»	«30″-«INT»	Наружное освещение, стеклоочиститель, отопитель
«30/1»	—
«Выключено»	«30», «30/1»	—
«Зажигание»	«30″-«INT»	—
«30/1″-«15»	Наружное освещение, стеклоочиститель, отопитель
«Стартер»	«30″-«50»	Стартер
«30″-«16»

Подвеска

Ходовая часть классических ВАЗов также осталась без изменений. Передняя подвеска здесь – независимая, двойные поперечные рычаги на пружинах

Важно знать, что конструкция передней подвески «Жигулей» содержит опасный конструктивный недостаток. Вес кузова передается здесь на колесо, через нижний шаровый шарнир, который работает как подвес – нижний рычаг подвески, на который приходится вес кузова, подвешен на нижнем шаровом шарнире

Когда этот шарнир изнашивается, он выскакивает из «чашки» и колесо подворачивается.

Вы наверняка видели, стающую на обочине «классику» с вывернутым колесом – это как-раз такой случай. К сожалению, это может произойти не только на малой скорости, и не всегда машину удается остановить на своей обочине. Чтобы избежать аварийной ситуации, проверяйте нижние шаровые опоры, через каждые 5-10 ткм пробега, и если есть люфт – меняйте их, не задумываясь.

Задняя подвеска на «Жигулях» – зависимая, мост на пружинах, закрепленный 4-мя продольными и 1-й поперечной тягой. Эта конструкция обладает высокой надежностью и выносливостью, но плохо ведет себя на скорости и в поворотах. Тормоза, спереди – эффективные дисковые, сзади – дешевые и выносливые барабаны.

В целом, подвеска на «классике» высокая и энергоемкая, она позволяет ездить по самым плохим дорогам, а вот на асфальте эта машина хоть и мягкая, но валкая. Без сомнений, подвеска «Жигулей» создана для плохих дорог и это подтверждает внушительный дорожный просвет в 17 см.

Устройство электронного зажигания ВАЗ 2106

Бесконтактная система (сокращённо — БСЗ) «Жигулей» включает шесть устройств и деталей:

• основной распределитель импульсов зажигания — трамблёр;
• катушка, вырабатывающая высокое напряжение для искры;
• коммутатор;
• соединительный шлейф проводов с разъёмами;
• кабели высокого напряжения с усиленной изоляцией;
• свечи зажигания.

Вторичная обмотка катушки работает как источник высоковольтных импульсов, направляемых к свечам зажигания

Катушка, работающая в составе бесконтактной схемы, отличается по числу витков первичной и вторичной обмотки. Проще говоря, она мощнее старой версии, поскольку рассчитана на создание импульсов 22—24 тыс. вольт. Предшественница выдавала на электроды свечей максимум 18 кВ.

Пытаясь сэкономить на установке электронного зажигания, один мой товарищ заменил трамблёр, но подключил коммутатор к старой катушке «шестёрки». Эксперимент завершился неудачей — перегорели обмотки. В результате все равно пришлось купить катушку нового типа.

Шлейф с разъёмами служит для надёжного соединения клемм распределителя зажигания и коммутатора. Устройство этих двух элементов стоит рассмотреть отдельно.

Для аккуратного соединения элементов БСЗ используется готовый жгут проводов с колодками

Бесконтактный трамблёр

Внутри корпуса распределителя располагаются следующие детали:

• вал с площадкой и бегунком на конце;
• опорная пластина, поворачивающаяся на подшипнике;
• магнитный датчик Холла;
• на валу закреплён металлический экран с просветами, вращающийся внутри зазора датчика.

На бесконтактном трамблёре сохранился вакуум-корректор, соединенный трубкой разрежения с карбюратором

Снаружи на боковой стенке установлен вакуумный блок опережения зажигания, связанный с опорной площадкой посредством тяги. Сверху на защёлках закреплена крышка, куда подсоединяются кабели от свечей.

Основное отличие данного трамблёра — отсутствие механической контактной группы. Роль прерывателя здесь играет электромагнитный датчик Холла, реагирующий на прохождение сквозь зазор металлического экрана.

Когда пластина перекрывает магнитное поле между двумя элементами, прибор бездействует, но как только в щели открывается просвет, датчик генерирует постоянный ток. Как распределитель работает в составе электронного зажигания, читайте ниже.

Датчик Холла состоит из двух элементов, между которыми крутится железный экран с прорезями

Управляющий коммутатор

Элемент представляет собой плату управления, защищённую пластиковой крышкой и прикреплённую к алюминиевому радиатору охлаждения. В последнем сделаны 2 отверстия для монтажа детали к кузову автомобиля. На ВАЗ 2106 коммутатор располагается внутри подкапотного пространства на правом лонжероне (по ходу движения машины), рядом с расширительным бачком охлаждающей жидкости.

Коммутатор ставится на левом лонжероне «шестёрки» неподалёку от расширительного бачка, ниже располагается катушка

Главные функциональные детали электронной схемы — мощный транзистор и контроллер. Первый решает 2 задачи: усиливает сигнал, поступающий от трамблёра, и управляет работой первичной обмотки катушки. Микросхема выполняет следующие функции:

• отдаёт команды транзистору разрывать цепь катушки;
• создаёт в цепи электромагнитного датчика опорное напряжение;
• считает обороты двигателя;
• защищает цепь от высоковольтных импульсов (свыше 24 В);
• корректирует угол опережения зажигания.

Электронная схема коммутатора прикреплена к алюминиевому радиатору для охлаждения рабочего транзистора

Центральная часть схемы электрооборудования ВАЗ-2106

Центральный кусок схемы в основном состоит из включателей/выключателей освещения и переключателей подачи тока в систему.

Главные элементы проводки указаны следующими цифрами:

• Комплект с основным блоком предохранителей (30);
• Выключатели освещения в фарах заднего хода машины (31), работы контрольных ламп при выставлении ручного тормоза (32);
• Разновидности штепсельных розеток у переносных ламп (33);
• Оборудование для работы указателя поворотника и аварийного сигнала (34);
• Конструкция электродвигателя печки (35) и клеммы для выключения работы стоп-сигнала (36);
• Реле подачи тока для прогрева заднего стекла (37);

• Комплект резисторов электродвигателя печки ВАЗ 2106 (38);
• Проводка к лампе света в вещевом ящике (39);
• Список выключателей наружного света (40), прогрева задней поверхности стекла (41), а также системы зажигания (42);
• Комплект переключателей с ближнего на дальний свет (43), стеклоочистителя (46) и стрелки-указателя поворота машины (44);
• Специальные типы выключателей сигнала машины (45), универсального смывателя для лобового стекла (47) и регуляторы света на приборной доске и сигнала при аварийной ситуации.

Как проверить катушку зажигания

Существует два основных способа, с помощью которых можно самостоятельно проверить работоспособность катушки зажигания. Перечислим их по порядку.

Если свечи зажигания вашего автомобиля внезапно перестают давать искру, проблема может быть связана с неполадками катушки зажигания. Это устройство, представляющее собой импульсный трансформатор, имеет достаточно простую конструкцию. На его металлическом сердечнике располагается вторичная обмотка, содержащая 30 000 витков тонкого медного провода. Она, в свою очередь, накрывается первичной обмоткой, для изготовления которой используется проволока несколько большей толщины.

Подключение катушки зажигания осуществляется следующим образом:

• один из концов вторичной и первичной обмоток подключается к аккумулятору авто для подачи на устройство питания;
• вторым концом первичная обмотка соединяется с распределителем;
• общий провод, соединяющий между собой обе обмотки, подключается к коммутатору напряжения.

Как только цепь размыкается, на вторичную обмотку подается ток большой силы, который и провоцирует возникновение искры на свече зажигания. Если этого не происходит, машина просто не заведется.

Ремонт контактного трамблёра

Ремонт прерывателя-распределителя или его диагностику лучше проводить, предварительно сняв устройство с двигателя. Во-первых, так будет намного удобнее, а во-вторых, вы получите возможность оценить общее состояние трамблёра.

Демонтаж прерывателя-распределителя ВАЗ 2101

Чтобы снять трамблёр с двигателя, потребуются два гаечных ключа: на 7 и 13 мм. Порядок демонтажных работ следующий:

1. Отсоединяем минусовую клемму от АКБ.

2. Находим трамблёр. Он расположен на блоке цилиндров силовой установки с левой стороны.

3. Рукой аккуратно снимаем высоковольтные провода с контактов крышки.

4. Отсоединяем резиновую трубку от резервуара вакуумного регулятора.

5. Ключом на 7 мм откручиваем гайку, которая крепит клемму низковольтного провода.

6. Используя ключ на 13 мм, отпускаем гайку, удерживающую прерыватель-распределитель.

7. Извлекаем трамблёр из его посадочного отверстия вместе с уплотнительным кольцом, выполняющим функцию сальника.

8. Протираем нижнюю часть вала чистой тряпкой, удаляя с неё следы масла.

Разборка трамблёра, дефектовка и замена вышедших из строя узлов

На этом этапе нам потребуются следующие инструменты и материалы:

• молоток;
• тонкая выколотка или шило;
• гаечный ключ на 7 мм;
• шлицевая отвёртка;
• мелкая наждачная шкурка;
• мультиметр;
• медицинский шприц на 20 кубиков (необязательно);
• жидкость против ржавчины (WD-40 или аналог);
• карандаш и лист бумаги (для составления перечня деталей, которые нужно будет заменить).

Порядок работ по разборке и ремонту трамблёра следующий:

Отсоединяем крышку устройства от корпуса. Для этого необходимо отогнуть две металлические защёлки рукой или при помощи отвёртки.
Осматриваем крышку снаружи и внутри. Никаких трещин и сколов на ней быть не должно

Уделяем особое внимание состоянию электродов. В случае обнаружения незначительных следов подгорания устраняем их при помощи наждачной бумаги

Если же контакты подгорели сильно, или крышка имеет механические повреждения, заносим её в список деталей на замену.

Оцениваем состояние бегунка. Если он имеет признаки износа, заносим в список и его. В ином случае чистим бегунок шкуркой.
Включаем мультиметр, переводим его в режим омметра (до 20 кОм). Измеряем величину сопротивления резистора бегунка. Если оно выходит за рамки 4–6 кОм, вносим резистор в список будущих покупок.

Отвёрткой выкручиваем два винта фиксации бегунка. Снимаем его.

Осматриваем грузики механизма центробежного регулятора. Проверяем состояние пружин, отводя грузики в разные стороны. Пружины ни в коем случае не должны быть растянутыми и болтаться. Если же они болтаются, делаем соответствующую запись в нашем списке.

Используя молоток и тонкую выколотку (можно шило), выбиваем штифт, который крепит муфту вала. Снимаем муфту.

Осматриваем шлицы вала трамблёра. При обнаружении следов износа или механических повреждений вал однозначно нужно заменить, поэтому «берём на карандаш» и его.
При помощи ключа на 7 мм отпускаем гайку крепления провода конденсатора. Отсоединяем провод.
Выкручиваем винт, которым крепится конденсатор. Снимаем его.

Производим диагностику вакуумного регулятора УОЗ. Для этого отсоединяем от штуцера карбюратора второй конец шланга, который идёт от «вакуумника». Один из концов шланга опять надеваем на штуцер резервуара вакуумного регулятора. Другой конец насаживаем на кончик шприца и, вытягивая его поршень, создаём в шланге и резервуаре вакуум. Если под рукой шприца нет, разрежение можно создать ртом, предварительно очистив конец шланга от грязи. При создании разрежения подвижная пластина трамблёра должна проворачиваться. Если этого не происходит, скорее всего, вышла из строя мембрана в резервуаре. В этом случае вносим резервуар в свой список.

Снимаем стопорную шайбу тяги с оси. Отсоединяем тягу.

Выкручиваем винты крепления резервуара (2 шт.) плоской отвёрткой.

Отсоединяем резервуар.

Откручиваем гайки (2 шт.), крепящие контакты прерывателя. Для этого используем ключ на 7 мм и отвёртку, которой придерживаем винты с обратной стороны. Демонтируем контакты. Осматриваем их и оцениваем состояние. Если они сильно пригорели, вносим контакты в список.

Шлицевой отвёрткой выкручиваем винты, которые фиксируют пластину. Снимаем её.

Извлекаем подвижную пластину в сборе с подшипником из корпуса.

Проверяем подшипник на предмет люфта и заеданий путём пошатывания и проворачивания внутреннего кольца. При выявлении этих дефектов готовим его под замену.
Приобретаем детали согласно нашему списку. Осуществляем сборку трамблёра в обратной последовательности, меняя вышедшие из строя элементы на новые. Крышку и бегунок пока устанавливать не нужно, так как нам придётся ещё выставлять зазор между контактами.

Установка электронного зажигания ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107

Бесконтактное электронное зажигание на автомобилях ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 решает очень много проблем. Сегодня мы поговорим о том, как установить бесконтактное электронное зажигание на автомобиль ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107.

Преимущества электронного зажигания

— надежность электронного зажигания ;

— удобная эксплуатация электронного зажигания ;

— улучшение пуска двигателя зимой.

Преимущества электронного зажигания полностью обоснованы. И существует только один шаг, который надо преодолеть, купить электронное зажигание. Да, загвоздка именно в этом, так как придется выложить не малые деньги на покупку электронного зажигания.

Как выставить зажигание на ваз 2107

ВАЗ 2107: как выставить зажигание правильно?

Довольно часто владельцы вазовской классики сталкиваются с неоправданно большим расходом топлива, неудовлетворительным уровнем динамических характеристик и т.д. В значительной части этих случаев виной оказывается неправильно выставленное зажигание. Правда, далеко не все знают, как выставить зажигание на ВАЗ 2107 без прибегания к платной помощи сервисных работников. Поэтому предлагаем ознакомиться с кратким руководством по проведению данной процедуры.

Неправильно выставленное зажигание порой может сказываться на неоправданно большом расходе топлива

Замена подшипника полуоси

Полуось — неотъемлемая часть заднего моста ВАЗ 2107. Сама полуось практически не ломается, но подшипник, посредством которого она крепится к чулку моста, иногда выходит из строя. Его назначение — плавно и равномерно вращать полуось во время движения автомобиля. Признаки неисправности подшипника такие же, как и у ступичных элементов. При возникновении неполадок необходимо демонтировать полуось и заменить неисправную деталь.

Снятие подшипника

Перед началом работ нужно подготовить следующий перечень инструментов:

• комплект торцевых ключей с воротком;
• молоток;
• плоскую отвёртку;
• зубило;
• болгарку;
• новый подшипник полуоси со стопорным кольцом.

Для замены выполняют следующие шаги:

1. Вывешивают заднее колесо при помощи домкрата, после чего снимают его, не забывая установить упоры под передние колёса.

2. Демонтируют тормозной барабан.

3. С применением плоскогубцев и отвёртки демонтируют тормозные колодки.

4. Торцевым ключом на 17 откручивают крепление полуоси.

5. Вынимают полуось из чулка заднего моста.

6. Демонтируют изношенный подшипник путём наставки подходящего по размеру ключа и нанесения по инструменту ударов молотком. Довольно часто для снятия подшипника приходится разрезать обойму болгаркой, поскольку деталь довольно прочно сидит на полуоси.

Установка новой детали

После снятия подшипника можно тут же приступать к обратной сборке:

1. Очищают полуось от загрязнений и протирают ветошью.

2. Напрессовывают новый подшипник на полуось, после чего насаживают стопорное кольцо. Для монтажа последнего его желательно разогреть при помощи паяльной лампы, что обеспечит более лёгкую посадку и надёжное удержание после остывания.

3. Удаляют старый сальник полуоси из чулка заднего моста при помощи отвёртки или пассатижей.

4. Забивают новый уплотнитель через подходящую по размерам наставку.

5. Монтируют полуось на место. Гайку крепления пластины подшипника полуоси затягивают с моментом 41,6–51,4 Н·м.

Видео: замена подшипника полуоси на «классике»

Замена ступичного подшипника на ВАЗовской «семёрке» не является сложной процедурой. Для её проведения потребуется подготовить необходимый инструмент и материалы, а также ознакомиться с пошаговой инструкцией. При выборе качественного изделия и правильном проведении ремонтных работ подшипник будет работать длительное время без каких-либо проблем.

Конструкция и принцип работы БЗ

Бесконтактное или электронное зажигание на ВАЗ 2107 ставится на моделях с инжекторными типами двигателей. На карбюраторные семерки с завода ставились контактные системы зажигания, имеющие много недостатков. Если запланировали поставить бесконтактный модуль зажигания, тогда перед началом не помешает разобраться в вопросе о его устройстве.

Системой зажигания именуется механизм, посредством которого создается импульсное напряжение для подачи на свечи, чтобы осуществить своевременное поджег топливно-воздушной смеси в цилиндрах. Основной недостаток контактной СЗ заключается в том, что контактные группы нуждаются в регулярной зачистке, замене и регулировке. Как только возникали трудности с воспламенением горючей смеси, владелец автомобиля сразу знал, где искать причины.

С появлением БСЗ эти трудности автоматически исчезли. Чтобы понимать почему – разберемся с составными элементами механизма:

• Коммутатор электронного типа с транзисторами.
• Двухобмоточная катушка.
• Трамблер или распределитель, оснащенный датчиком Холла, бегунком и контактной крышкой.
• Свечи зажигания с бронепроводами.

Схема БСЗ на ВАЗ 2107 представлена на фото ниже.

Опираясь на эту схему, рассмотрим принцип ее функционирования:

1. При повороте ключа зажигания, происходит подача тока по первичную обмотку катушки, тем самым создается магнитное поле.
2. Когда осуществляется запуск двигателя, на катушку стартера подается питание, и ротор начинает прокручивать коленчатый вал.
3. Коленчатый вал при этом осуществляет проворачивание вала распределителя, который соединяется с бегунком.
4. Как только осуществляется вращение вала с бегунком, это явление фиксирует датчик Холла (по выступу на валу), и передает соответствующий сигнал на коммутатор.
5. При поступлении сигнала на коммутатор, происходит обесточивание первичной обмотки катушки (с низковольтной стороны).
6. Во вторичной (высоковольтной) обмотке наводится мощный разряд порядка 25-30 кВ, передаваемый на подвижный контакт, находящийся на конце вала распределителя.
7. Когда бегунок движется по кругу, то при этом он практически дотрагивается до контактов в крышке, между ними возникает искра, и происходит передача разряда высокого напряжения каждому из контактов по очереди.
8. Этот разряд протекает по бронированным кабелям к электродам свечей зажигания.

Плюсы и минусы системы

Если принято решение поставить БСЗ на ВАЗ 2107 карбюраторного типа, то рекомендуется предварительно разобраться со всеми преимуществами и недостатками устройства. К плюсам рассматриваемого механизма относятся:

1. Отсутствие контактов автоматически исключает необходимость их обслуживания. В итоге имеем более надежную систему, которая не нуждается в частом обслуживании.
2. Стабильность распространения искры по цилиндрам, что обусловлено отсутствием размыкающего эффекта контактов кулачковым способом.
3. Большой разряд в свече зажигания, величина которого достигает 25-30 кВ, в то время как в контактных модулях оно не превышает 12 кВ. Высокое напряжение способствует более сильной искре и улучшенному воспламенению ТВС, а также полному ее сгоранию.
4. Упрощенный пуск двигателя при отрицательных температурах.

Недостатков у данной системы намного меньше, и заключаются они в невозможности ремонта датчика Холла, который имеет относительно небольшой эксплуатационный ресурс до 50 тысяч км пробега. Кроме того, такая система стоит дороже, что обусловлено ее конструктивными особенностями.

Что входит в комплект БЭЗ на ВАЗ 2107

Чтобы переделать на ВАЗ 2107 систему зажигания из контактной в бесконтактную, потребуется приобрести комплект необходимого оборудования. Комплект БСЗ на ВАЗ 2107 стоит около 2,5-3 тысяч рублей. В комплектацию оборудования входят следующие элементы:

1. Транзисторный коммутатор типа 3620.3734 с разъемом.
2. Катушка зажигания типа 27.3705.
3. Трамблер 38.3706.
4. Соединительные провода с разъемами.

При переделке понадобится также заменить свечи зажигания, зазор между электродами на которых должен быть 0,7-0,8 мм. Понадобится также комплект высоковольтных проводов (желательно покупать с силиконовой изоляцией).

Что понадобится для установки БСЗ на семерку

Первые комплекты БСЗ, которые устанавливались на инжекторные семерки, имели ненадежный коммутатор, часто выходящий из строя. При этом возникала необходимость его замены, пока производители не усовершенствовали систему. В итоге самой слабой деталью бесконтактного модуля зажигания является только датчик Холла.
