Методы ремонта резьбовых соединений

Перечень требуемых для ремонта инструментов

Для ремонта стартера требуется приблизительно одинаковый набор в зависимости от модели и производителя узла. В таблице ниже представлен ориентировочный перечень инструментов, которые понадобятся для ремонта.

Таблица — Инструменты требуемые для замены передней стойки

Название Примечание
Головка TORX Требуется преимущественно при ремонте стартеров с иномарок
Головка «на 8», «на 10», «на 12», «на 13», «на 14», «на 15». Размер варьируется от марки и модели стартера.
Рожковый ключ Для доступа там, где не подлезть головкой или накидным ключом
Вороток С трещоткой и удлинителем
Мультиметр Для проверки электрических параметров стартера
Кардан для воротка Требуется если усложнен доступ к креплениям стартера или проводов
Отвертка С плоским или крестовым лезвием. На иномарках иногда требуется жало специальной формы, например, плоское с выемкой или «звездочка»
Лента изоляционная Для восстановления изоляции
Проникающая смазка Для отворачивания прикипевших резьбовых соединений
Ветошь Для очистки загрязнений и остатков смазки

Для того, чтобы починить неисправный стартер, рекомендуется приобрести специальный ремкомплект. В него входят основные элементы узла, которые наиболее подвержены износу. Иногда в такой набор для ремонта входят некоторые инструменты, необходимые для восстановления работоспособности узла.

С применением метчика для нарезания резьбы

Метчик применяется для нарезания канавок, за счет которых и образуется требуемая геометрия. Рассматриваемый инструмент состоит из двух частей, может классифицироваться по большому количеству признаку. К особенностям проводимой работы отнесем следующие моменты:

  1. Инструмент смазывается маслом. За счет этого упрощается процесс образования витков.
  2. При работе на три оборота по ходу приходится 1,5 оборота в обратном направлении. Это делается для того, чтобы удалить стружку с зоны резания.
  3. Инструмент должен быть расположен строго вертикально поверхности.
  4. После образования требуемой поверхности используется контрольный болт. Первый проход может быть под небольшой нагрузкой, но после проблем возникать не должно.

На образование витков уходит относительно небольшое количество времени. При этом можно получить качественную и надежную резьбу, которая прослужит в течение длительного периода.

Сколько моя Лада проходит без капремонта — экспертный взгляд

Практика показывает, что некоторые вазовские моторы не выхаживают даже гарантийный возраст и пробег. То есть 3 года и 100 000 км. При этом есть немало владельцев Лад, которые рассказывают о пробегах, превышающих 250 000 км без капитального ремонта. И то, и другое правда. Почему же такая большая разница?

Ресурс большинства импортных моторов при правильной эксплуатации колеблется в пределах +/- 20%. А владельцы современных Лад, как и тридцать лет назад, могут сказать о своей машине, что им с двигателем повезло (или не повезло). При этом начальный ресурс одного вазовского мотора может отличаться в несколько раз от ресурса другого, аналогичного. Но даже удачно собранный двигатель не всегда залог его долгой жизни. Ресурс можно сократить в разы, использовав некачественные эксплуатационные жидкости, расходные материалы и запчасти.

Решиться на капремонт двигателя владелец может в двух случаях:

  • Аварийный выход мотора из строя. Это когда двигатель глохнет, не заводится и, возможно, не проворачивается.
  • Ухудшились показатели двигателя. Мотор заводится, но присутствуют: огромный расход масла, дымление, снижение мощности, плохой пуск из-за заросших нагаром свечей.

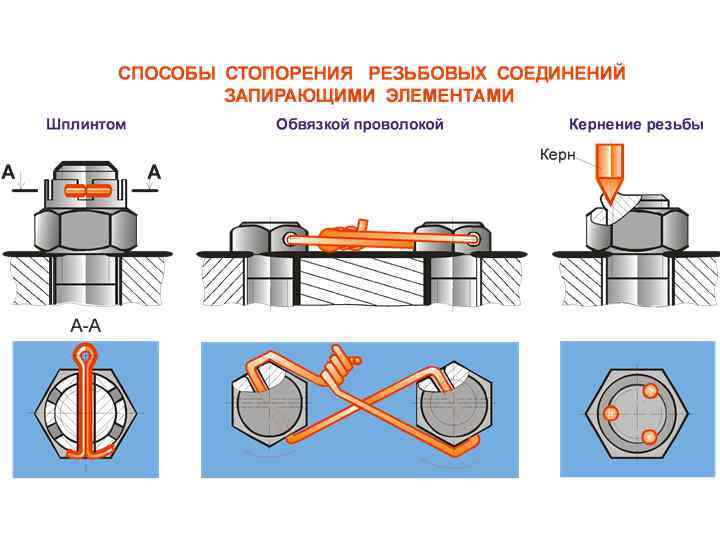

Вопрос 38 Ремонт резьбовых соединений

Существуют следующие виды резьбовых соединений:

— болтовое; целесообразно применять в соединениях небольшой толщины и часто подвергаемые сборке и разборке;

— винтовое; используется когда болтовое соединение не применимо, из-за того, что нет места гайке;

— с помощью шпильки; применяют в условиях частой разборки.

Резьбовые соединения выполняются как при помощи резьбовых крепежных деталей, так и посредством резьбы, нарезанной в корпусах, валах и др. деталях.

В резьбовых соединениях, особенно воспринимающих во время работы большие или знакопеременные нагрузки, повышенные износы и по­вреждения возникают из-за недостаточной затяжки вин­тов и гаек. Резьба разрушается также от чрез­мерных затяжек гайки или винта. При совместном воздействии различных нагрузок наблюдается износ резьбовых соединений,

проявляющийся следующим образом:

— болты и винты растягиваются; удлиняется в результате действия осе­вых рабочих нагрузок и усилий затяжки стержень болта;

— шаг резьбы и ее профиль нарушаются; изменяется профиль резьбы по среднему диаметру — увеличивает­ся зазор (наблюдается у винтов и часто отвертываемых крепежных болтов);

— гайки «заедают» (изменяет­ся под действием осевых рабочих нагрузок шаг резьбы) ;

— износ граней головок болтов и гаек.

— сминаются под действием рабочих нагрузок рабочие по­верхности профиля резьбы;

Изношен­ные или поврежденные крепежные болты и винты не ремонтируют, а заменяют новыми.

Для облегчения разъема соединений производят остукивание гайки, вводят керосин в резьбовое соединение, срубают гайки.

Дефекты деталей резьбовых соединений и их ремонт;

1) Износ, срыв, смятие резьбы на болтах, валах:

— срезают изношенную резьбу и (если это допускается условиями прочности) нарезают новую, обрабатывая ее до ближайшего диаметра по стандарту; (детали значительного диаметра).

— на деталь насаживают втулку либо бандаж с резьбой (детали значительного диаметра).

2) Износ, срыв, смятие резьбы в корпусах:

Изношенную или сорванную резьбу в отверстиях детали обычно не восстанавливают, производя ремонт следующим образом:

а) от­верстие просверливают на большую глубину (если это возможно) и снова нарезают в нем резьбу; в углубленное отверстие ввертывают новый винт с удлиненной резьбовой частью;

б) отверстие рассвер­ливают, нарезают новую резьбу большего диаметра и ставят новые винты с резьбой данного диаметра; отверстие для винта во второй соединяемой детали рассверливают.

в) изготовляют взамен старой шпильки новую с уступом и резьбой двух диаметров (рисунок 4.63, а):большего — для завинчивания шпильки в одну из соединяемых деталей и меньшего — для соединения со второй и стягивания их гайкой;

г) восстанавливают номинальную (первоначальную) резьбу: существующее отверстие рассверливают, нарезают новую резьбу, затем изготовляют, переходную втулку (с наружной и внутренней резьбой, рассчитанной на нормальный винт), устанавливая ее за­подлицо с плоскостью детали и стопоря штифтом (рисунок 4.63, б).Однако при этом переходная втулка должна быть толстостенной, поэтому предпочтительнее устанавливать ее на эпоксидном клее (рисунок 4.63, в)

д) изношенное резьбовое отверстие в детали «заглушают», высверливая рядом с ним другое отверстие и нарезая в нем резьбу требуемого диаметра. Новое отверстие просверливают и во второй соединяемой детали.

Рисунок 4.63 — Схемы ремонта резьбовых соединений с помощью установки:

а —

новой шпильки с уступом двух диаметров,

б

— втулки с наружной и внутренней резь­бами,в — втулки на клей

3 Забоины, вмятины на резьбе устраняются «прогонкой» метчиками, плашками или сопряженной деталью.

4 Смятие граней гаек, головок болтов устраняется запиливанием или наплавкой, с последующей обработкой граней.

5 Непрямолинейность оси стержня, болта, винта, шпильки устраняются правкой в тисках или с помощью винтового пресса.

Как восстановить резьбу метчиком с сохранением ее диаметра и места расположения

Если же нужно восстановить резьбу с сохранением ее диаметра, используйте один из следующих методов.

Заваривание отверстия с последующим нарезанием новой резьбы

Этот способ применяют редко из-за того, что прочность полученной по этой технологии новой резьбы будет ниже. Еще данный метод выбирают при отсутствии специальных приспособлений (ввертышей и спиральных вставок).

Этот способ восстановления резьб включает в себя следующие этапы.

Удаление старой резьбы путем рассверливания.

Заваривание отверстия. Выбор технологий зависит от материалов деталей.

Для заваривания отверстий в стальных изделиях используют электродуговую или газовую сварку в защитных средах.

При работе с чугунными деталями газовую или электродуговую сварку применяют в холодном состоянии или при общем/местном нагреве.

В качестве присадок используют электроды (МНЧ-1, ОЗЧ-1, ЦЧ-1), чугунные прутки с повышенным содержанием кремния и иные материалы.

Обработка отверстия заподлицо основным металлом.

Нарезание новой резьбы.

Обратите внимание! При работе с алюминиевыми изделиями этот способ восстановления резьбы обычно не применяют. Это связано с тем, что металл при сварке активно поглощает газы

В наплавленных слоях образуются поры. При сильной усадке появляются трещины.

Восстановление резьбы при помощи ввертыша

Ввертыши — это специальные цилиндрические приспособления, имеющие резьбу нужного диаметра и шага внутри и крупную — снаружи. Такие изделия изготавливают из стали, латуни, бронзы, меди и иных материалов. На финальных стадиях производства ввертыши закаливают и дополнительно упрочняют.

Фотография №2: ввертыш для восстановления резьбы

Если нужно восстановить резьбу с сохранением диаметра при помощи ввертыша, действуйте так.

Рассверлите отверстие. Сверло нужно подобрать таким образом, чтобы диаметр получившегося отверстия позволял нарезать резьбу для вкручивания ввертыша.

Нарежьте резьбу метчиком. Соблюдайте перечисленные выше правила.

Вкрутите ввертыш. Его нужно установить заподлицо. Если это невозможно, профрезеруйте деталь и удалите выступающую часть приспособления.

На границе новой резьбы и ввертыша нанесите засечки при помощи керна. Это предотвратит самопроизвольное выкручивание приспособления.

Восстановление резьбы при помощи спиральной вставки

Спиральные (их также еще называют проволочными и пружинными) вставки также часто используют для восстановления поврежденных резьб.

Фотография №3: спиральные вставки для восстановления резьбы

Эти приспособления имеют с внутренних сторон высокоточные ромбические резьбовые профили. Практически все модели оснащены специальными поводковыми язычками, предназначенными для вкручивания приспособлений.

Для изготовления таких изделий используют особо прочную высококачественную нержавеющую сталь. Это дает гарантию устойчивости восстановленной резьбы к деформациям и коррозии.

Восстановление резьбы при помощи спиральной вставки включает в себя 4 этапа.

Сверление. Рассверлите отверстие. Выбирайте диаметр режущего инструмента по таблице, которую производители прилагают к спиральным вставкам.

Изображение №1: рассверливание отверстия под спиральную вставку

Формирование резьбы

Обратите внимание! Для нарезания резьбы используйте специальные метчики, которые отличаются от стандартных и поставляются со спиральными вставками. Соблюдайте все правила и рекомендации

Изображение №2: формирование резьбы под спиральную вставку

Монтаж приспособления. Оденьте спиральную вставку на входящий в комплект поставки специальный инструмент и вкрутите ее в отверстие.

Изображение №3: вкручивание спиральной вставки в отверстие

Удаление поводкового язычка. От него можно избавиться при помощи специального инструмента (его также поставляют производители). Для удаления язычков со вставок больших диаметров подойдут обычные плоскогубцы.

Использование профессиональных спиральных резьбовых вставок имеет следующие преимущества.

В месте посадки вставки обеспечивается необходимый натяг. Это полностью предотвращает выкручивание. Приспособления располагаются в принимающих резьбах практически без зазоров. В использовании клея для дополнительной фиксации изделий нет необходимости.

За счет упругости вставок нагрузки и напряжения распределяются равномерно. Это создает идеальные условия для передачи усилий между болтами и приемными резьбами.

Спиральные вставки универсальны. Их применяют не только для восстановления резьб но и при необходимости усиления соединений. Спиральные вставки используют при работе с изделиями из низко- средне и высокопрочных металлов, а также пластика и древесины.

Ремонт генератора своими руками

Генератор представляет собой устройство, которое осуществляет преобразование механической энергии в электрическую. Благодаря наличию данного прибора все системы автомобиля работают исправно. Кроме этого, именно генератор заряжает аккумуляторную батарею в машине и питает силовой агрегат.

Учитывая это, необходимо понимать, что поломка генератора приводит к тому, что АКБ не получает нужного заряда, из-за чего могут возникнуть серьезные проблемы.

По этой причине многие автомобилисты осуществляют ремонт генератора своими руками в случае появления различных неисправностей. Рассмотрим типичные неисправности генератора.

Распространенные поломки

Как правило, о наличии сбоев в работе генератора свидетельствует следующее:

  • генератор обеспечивает подачу недостаточно высокого напряжения;
  • на панели приборов загорается соответствующий индикатор;
  • генератор вообще не вырабатывает электричество;
  • посторонние звуки, которые появляются во время работы генератора.

Профилактические действия

Прежде чем приступить к ремонту генератора своими руками, советуем выполнить проверку данного прибора, для чего его надо разобрать. Ещё до этого желательно убедиться в том, что ремень генератора натянут (подробнее о том, как выполняется натяжка и замена ремня генератора читайте в соответствующей статье).

Для проверки необходимо надавить на центральную часть ремня с помощью пальца. Если ремень натянут нормально, он опустится максимум на 5 мм. Если же ремень установили совсем недавно, он должен прогибаться лишь на 1-2 мм.

Обратите внимание

Об износе ремня свидетельствует недостаточно сильная натяжка. В таких случаях подтягиваем ремень генератора. Кроме этого, профилактика заключается в прокручивании натяжного ролика генератора.

Если во время этого появляются посторонние шумы и скрипы, придется воспользоваться маслом либо заменить данный элемент.

Проверка состояния генератора

Для того чтобы определить техническое состояние устройства необходимо подготовить следующее:

Вольтметр.
Амперметр.
Реостат.

Для определения частоты вращения ротора придется воспользоваться тахометром (если этот прибор установлен на приборном щитке возле спидометра, вам повезло). Если генератор исправен, этот показатель составит минимум 2 тыс. оборотов в минуту.

В каких случаях нужен ремонт генератора

Сначала мы упомянем некоторые факторы, которые могут привести к выходу из строя рассматриваемого прибора. Если в вашем автомобиле генератор не вырабатывает заряд, скорее всего, причины в следующем:

  • износ либо поломка щеток генератора;
  • замыкание обмотки или обрыв в роторной либо статорной цепи;
  • плохие контакты либо выход из строя предохранителя;
  • поломка реле регулятора.

В большинстве таких ситуациях придется покупать новые элементы прибора и производить их замену. А для этого необходимо знать, как разобрать генератор.

Сначала необходимо снять щеткодержатель, а также регулятор напряжения (для этого следует осторожно открутить соответствующие крепления).
Вытянуть натяжные болты, а также крышку и статор.

Снять крышку, предварительно отключив фазные обмотки от выводов, расположенных на блоке выпрямления.
Снять гайку крепления шкива и сам шкив с вала.

Снять крышку генератора (понадобится соответствующий съемник).

Ремонт основных неисправностей генератора своими руками

Если произошло замыкание обмотки, заменой элемента обойтись не удастся. В случае обрыва обмотки её можно восстановить или установить новые провода. Нередко проблема возникает возле контактных колец.

Помимо этого, поломка может быть вызвана распайкой одного из окончаний обмотки. Для выхода из ситуации отматываем виток в зоне разрыва с роторной обмотки.

После этого удаляем отломанную часть обмотки с контактного кольца и припаиваем в это место предварительно отмотанный провод. Если провод просто отпаялся, его надо просто припаять обратно.

Если генератор обеспечивает чрезмерно сильный либо слабый заряд, необходимо заменить реле. Если во время проверки напряжения вы убедились, что генератор работает нормально, однако на приборном щитке горит лампочка, это может свидетельствовать о том, что сгорел соответствующий диод. Эти диоды расположены в генераторе, для их замены прибор придется разбирать.

Как видите, ремонт генератора своими руками вполне реально сделать. Для этого нужно иметь лишь определенные знания и немного навыков. Во время проверки и замены отдельных элементов устройства советуем придерживаться основных правил безопасности.

Многие автомобилисты сталкиваются с проблемой свиста ремня генератора. О её устранении читайте в одной из наших статей.

Восстановление шаровых опор: плюсы и минусы ремонта шаровых

Сразу отметим, что порванные пыльники шаровых шарниров и плохое состояние дорого являются основными причинами, по которым такие детали нужно менять достаточно часто.  Как правило, если опора шаровая вышла из строя, данный элемент меняется на оригинал или аналог, максимально приближенный по качеству.

Само собой, для многих автомобилей, особенно с облегченной алюминиевой подвеской, такой ремонт далеко не самый дешевый.  Дело в том, что часто замена шаровой означает полную замену рычага подвески или рулевой тяги в сборе, так как опора впрессована в рычаг или выполнена с деталью единым целым

Однако, хотя официально шаровые являются неремонтопригодными, все же были разработаны способы восстановления, то есть реставрации шаровых опор для того, чтобы удешевить ремонт. Давайте рассмотрим, когда целесообразно выполнять реставрацию шарнирного соединения, каким образом это делается, а также на что можно рассчитывать после такой процедуры.

Прежде всего, ремонт шаровых делится на:

  • восстановление с разборкой;
  • ремонт без разборки;

Первый вариант предполагает разборку шаровой и замену вкладыша. Для такой задачи требуется токарный станок и другое специализированное оборудование. На деле, если все работы выполнены качественно, деталь прослужит еще 60-80  тыс. км. Обычно, специализирующиеся на реставрации ходовой части крупные СТО дают гарантию 1-3 месяца или 10 тыс. км пробега.

В двух словах, корпус шаровой опоры на токарном станке нужно развальцевать, после чего вместо изношенных сухарей ставятся специально выточенные полимерные или капролоновые вставки. Далее узел собирают и завальцовывают.

При этом реставрировать шаровую подобным образом можно несколько раз. При необходимости, кроме вставок можно изготовить и новый шаровый палец и/или корпус. Цена комплексного ремонта не самая низкая, однако, получается заметно дешевле покупки нового рычага с шаровой в сборе.

Ремонт шаровых опор без разборки является относительно новой технологией восстановления шаровых и наконечников рулевых тяг. Если коротко, вовнутрь детали под давлением подается специальный материал, который убирает зазоры, возникающие в результате износа.

Чтобы выполнить процедуру, с авто снимается узел, после чего на станке для ремонта в корпусе шаровой высверливают небольшое отверстие и вставляют канал для подачи разогретого полимерного состава. Затем палец шарнира фиксируют в рабочем положении и под давлением «загоняют» в шаровую полиамид-6. После остывания деталь очищают от остатков состава, монтируют новый пыльник и начинается обратная сборка.

Другими словами, ремонт без разборки сводится к  закачке через выполненное заранее отверстие ­жидкого полимера, который заполняет дефекты, затем в результате полимеризации твердеет и выполняет функции вкладыша.

Как правило, с учетом состояния дорог, гарантия на такие работы не предоставляется или же является условной. При этом хорошо отреставрированный элемент вполне выхаживает 30-40 или даже 50 тыс. км. Данный метод также подходит для многоразового применения.

Основное условие – нормальное состояние шарового пальца и корпуса, отсутствие механических повреждений и коррозии.  На деле, стоимость реставрации ниже, чем ремонта шаровой с разбором, однако срок службы меньше и предоставляется минимум гарантий.

Изготовление обслуживаемой крышки

Глухая часть корпуса опоры делается съёмной. При этом вы многократно можете менять пластиковые вкладыши, каждый раз восстанавливая работоспособность опоры. Съёмное дно позволяет производить профилактический осмотр, не снимая шаровую опору с подвески.

Заглушка: делаем своими руками

  1. В донышке высверливается отверстие размером с шар пальца (с небольшим зазором, разумеется). Высверливается — сказано условно. Необходим фрезерный станок. Не бойтесь при расточке повредить пластиковый вкладыш, всё равно вы будете его менять. Внутри нарезается резьба. Это достаточно сложная процедура из-за большого диаметра. Но в любом инструментальном цеху вам выполнят такую работу за символическую плату.

    Доверьте работу профессионалам, если сами им не являетесь

  2. Затем под это отверстие изготавливается заглушка с резьбой, повторяющая форму штатного донышка.
  3. На изготовленном донышке вы должны нарезать шлицы для ключа, иначе невозможно будет прочно затянуть ремонтный узел.

    Производите замену на чистой поверхности, иначе смысл работы теряется

  4. Теперь для ремонта достаточно будет выкрутить заглушку, извлечь палец (проверив его геометрию) и заменить пластиковые вкладыши.

Ремонтный стакан: всё гениальное просто

Принцип такой же, как и в первом случае — изготовить сменное дно. Только исполнение отличается. Если дно опоры слишком тонкое для изготовления полноценного резьбового соединения, необходимо изготовить ремонтный стакан. Он вытачивается на токарном станке из стального круга подходящего диаметра. В донышке стакана вытачивается всё то же отверстие и нарезается резьба. И наконец — изготавливается опорное сменное донышко.

Затем с шаровой опоры срезается дно цилиндра с помощью болгарки или ножовки по металлу. На его место наваривается ремонтный стакан. Способ более трудоёмкий, зато не допускает нагрева пальца в процессе демонтажа.

Схема изготовления варианта изделия

Дальнейшая эксплуатация по той же схеме: при появлении люфта выкручиваем ремонтную заглушку, извлекаем палец, меняем пластиковые вкладыши.

Стоит отметить, что производители запасных частей выпускают множество вариантов ремонтных шаровых опор. Под эти разборные корпуса продаются и сменные вкладыши, и новые пальцы. Однако в нашей статье мы рассматриваем именно самостоятельное изготовление.

Сварка как альтернатива замене

Самый быстрый вариант восстановления шаровой опоры. Задняя (опорная) часть цилиндра просто срезается. Способ не имеет значения — можно ножовкой, можно болгаркой, всё равно впоследствии будет температурное воздействие.

Получив доступ к полости цилиндра, можно менять полимерные вкладыши.

После установки новых вкладышей донышко аккуратно приваривается. При этом надо скомпенсировать толщиной шва выработку металла, образованную при распиле. Обычно это 1,5–2 мм.

Сварка — один из самых кропотливых вариантов

Развальцовка как способ ремонта

Эта технология требует наличия профессионального оборудования, поэтому развальцевать шаровую в гаражных условиях невозможно. Вырезается обжимное кольцо по диаметру шара пальца.

Токарные работы и тут найдут своё место

Посадочное место и шар очищаются от грязи, шлифуются. Подбираются или вытачиваются из капролона новые вкладыши и обжимное кольцо.

Бывает, что капролона нет в наличии, но заменять его сталью не рекомендуют. Лучше один раз потратится на этот материал, чем производить замену чаще, чем могло быть

После сборки обжимное кольцо впрессовывается и завальцовывается на прессе. При обжиме используются специальные вкладыши-обоймы по диаметру кольца.

Вкладыши также можно поискать в автомагазинах

Еще несколько способов раскрутки ржавых соединений

Одним из простых способов является нагрев поржавевшего соединения. При нагревании металл расширяется, после чего быстро остывая, приобретает прежние размеры. Это способствует разрушению ржавчины. Но только применять такой способ не всегда возможно, так как, в некоторых ситуациях (например, при ремонте автомобиля), использовать огонь крайне опасно.

Если ржавчина на соединении весьма не значительная, то можно попробовать постучать молотком по окружности резьбы. От вибрации ударов ржавчина также разрушается, но не существенно.

Прежде чем побывать в действии народные методы, необходимо обратиться за помощью к официальной науке. Средство против ржавчины WD-40 и подобные ему «жидкие ключи» вполне могут справиться с такой задачей. Ведь именно для этого их в свое время разработали ученые.

Если внешний вид откручиваемой гайки не имеет значения, то в ней можно сделать небольшую насечку зубилом. После этого, вставив зубило в насечку, необходимо наносить по нему удары молотком, наклоняя его в нужную сторону. Таким образом, гайка получит кратковременную, но большую нагрузку, которая вполне вероятно, разрушит ржавчину.

Для того, чтобы детали были надежными их необходимо приобретать только у проверенных компаний. Если вы купите у нас гайки шестигранные, фундаментные болты или другие крепежные элементы, то вы надолго забудете о том, что значит откручивать поросшее ржавчиной резьбовое соединение.

Процесс установки пружинной вставки:

Ремонт поврежденной резьбы выполняется в четыре простых шага.

Шаг 1. Просверлите старую резьбу, используя размер сверла, рекомендованный на упаковке комплекта для ремонта резьбы. На хвостовике метчика также указан рекомендуемый размер сверла под резьбу. Не забудьте очистить отверстие от частиц металла.

Шаг 2. В просверленном отверстии нарежьте резьбу специальным метчиком под проволочную вставку, который имеет некоторые отличия от стандартного метчика и обозначается буквами STI (система HeliCoil).

Шаг 3. Установите резьбовую вставку с помощью установочного инструмента.

Для резьбы с крупным (обычным) шагом:

  • Наденьте спиральную вставку на монтажный инструмент.
  • Поворачивайте вставку до тех пор, пока ее поводок не войдет в паз на конце стержня установочного инструмента.
  • Вкрутите ремонтную вставку в резьбовое отверстие, используя ручку поворотного установочного инструмента.
  • После того, как вставка будет установлена ​​на нужную глубину, выкрутите установочный шпиндель.

Для резьбы с мелким шагом:

  • Используйте монтажный инструмент с патроном предварительного натяжения (сжатия), который входит в комплект для ремонта мелкой резьбы.
  • Поместите спиральный вкладыш в патрон предварительного натяжения.
  • Проденьте шпиндель установочного инструмента через спираль, пока поводковый язычок не войдет в его паз.
  • Поворачивайте инструмент, чтобы намотать вставку на резьбовой конец корпуса предварительной катушки.
  • Одной рукой удерживайте корпус под прямым углом к ​​поверхности заготовки над резьбовым отверстием. Вращайте установочный инструмент, чтобы установить вставку через корпус предварительной катушки в резьбовое отверстие в заготовке. После установки убедитесь, что корпус предварительной катушки может плавно перемещаться, значит, витки спирали совпали с резьбой в заготовке.
  • После того, как ремонтная вставка будет установлена ​​на нужную глубину, выкрутите установочный инструмент.

Монтажный инструмент для установки ввертыша

Совет по ремонту резьбы:

Одна из причин того, что данная резьбовая технология не работает, заключается в неправильной посадке резьбовой вставки.

Главное практическое правило – верх проволочного вкладыша должен находиться ниже поверхности заготовки на 1/4 — 1/2 шага резьбы. Один из простых способов определить глубину установки подробно описан ниже.

Перед тем, как начать процесс установки, внимательно посмотрите на входную резьбу, нарезанную метчиком STI в отверстии

Обратите внимание на то место, где нить начинает входить в отверстие

Сделайте небольшую временную контрольную метку на поверхности корпуса, удаленную на 3/4 оборота от того места, где резьба входит в отверстие. Эта отметка будет использоваться для определения глубины установки ввертыша.

Установите резьбовую вставку заподлицо с поверхностью корпуса и совместите ее конец с контрольной меткой. После этого поверните ее еще на 1/4 оборота для погружения ниже поверхности корпуса на 1/4 шага (0,25 P).

Если требуется более глубокая посадка, поверните установочный инструмент еще на 1/4 оборота.

Шаг 4. Удалите поводковый язычок

  • Используйте бородок или просто кусок круглого стержня, подходящего по диаметру к полученному резьбовому отверстию.
  • Уприте конец инструмента в язычок и удерживайте его прямо в отверстии.
  • Ударьте по хвостовику инструмента молотком. Поводок должен сломаться в месте надреза, который и предназначен для этой цели. На вставках большого диаметра (от М14) иногда легче отломить его с помощью длинногубцев движениями вверх-вниз.
  • Извлеките обломанный язычок из отверстия перед сборкой резьбового соединения.

Способ восстановления резьбы

Каждый способ восстановления резьбы подходит для конкретного случая. Примером можно назвать использование эпоксидного клея, который может восстановить несущественное повреждение витков.

Рассматриваемый инструмент предназначен для получения витков на металле.

В некоторых случаях увеличить диаметр нельзя, тогда применяется ввертыш. Подобное приспособление цилиндрической формы имеет снаружи и внутри витки с нужным шагом.

В некоторых случаях повреждение представлено отверстием, которое можно за плавить сваркой. После этого также проводится восстановление резьбы при использовании наиболее подходящего инструмента.

Преимущества применения ремонтных вставок

Данный метод позволяет сформировать резьбу, которая по прочности и надежности не уступает оригинальной, а в случаях с металлами низкой прочности повышает несущую способность резьбы. Прочная сталь, из которой изготовлены ввертыши, снижает риск быстрого износа резьбовой поверхности при частом закручивании и выкручивании крепежа.

Описываемая система дает возможность создавать в мягких материалах (дерево, пластик) надежную стальную резьбу, а также сделать резьбовое соединение в хрупких и тонкостенных деталях. С помощью резьбовых вставок можно осуществить легкий переход от одного вида резьбы на другой, например: с левой на правую, с метрической на дюймовую, с мелкой на крупную и наоборот.

Использование пружинных вставок открывает новые возможности для конструирования, дает свободу в выборе материала и размера крепежных элементов. Возможность быстро отремонтировать резьбовое отверстие избавит от необходимости замены дорогостоящей детали. В случае необходимости ремонтные вставки можно демонтировать при помощи все тех же инструментов, входящих в «систему».

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
