Замена головки блока цилиндров двигателя в москве

Как заменить прокладку ГБЦ своими руками

Мероприятия по замене нерабочего уплотняющего элемента лучше проводить в гараже или под навесом, исключив непреднамеренное попадание влаги и пыли в цилиндры двигателя. Следует заблаговременно приобрести прокладку, ориентируясь на модель автомобиля, год выпуска и характеристику двигателя (бензин, дизель). Стандартный набор инструментов необходимо дополнить динамометрическим ключом для точного соблюдения рекомендованных усилий при затягивании элементов крепления головки двигателя.

Пошаговая инструкция работы при замене прокладки ГБЦ

Разные моделей автомобилей имеют стандартную компоновку агрегатной части, и поэтому замену прокладки ГБЦ, у большинства из них производят, соблюдая следующую последовательность;

  1. Подготовка. Автомобиль устанавливают на ровную площадку. Отключают питание от АКБ, сливают охлаждающую жидкость, «сбрасывают» давление топливной системы.
  2. Демонтаж навесного оборудования. Ослабляют хомуты крепления, разъединяют контактные группы проводов, снимают патрубки. Отключают приводы управления топливной системы, где объем работы определяет бензиновый или дизельный двигатель. Удаляют ремень газораспределительного механизма.
  3. Снятие головки. Получив полный доступ к демонтируемому узлу, откручивают болты крепления и удаляя их вместе с шайбами. Прилагая достаточное усилие – снимают головку, на которой и размещается прокладка.
  4. Подготовка посадочного места. Этот этап требует ответственного отношения. Необходимо удалить нагар, грязь, мелкую металлическую стружку и прочее. Одновременно, оценивают состояние клапанов, зеркала цилиндров и внешнее состояние поршневой группы.
  5. Установка и сборка. Расходник устанавливают с соблюдением всех особенностей посадочного места. Затяжку крепежных элементов проводят последовательно с соблюдением усилия момента затяжки. У разных моделей этот показатель различен, но обязательна повторная протяжка через 1 – 2 тысячи километров пробега.

Дальнейшая работа представлена установкой навесного оборудования на штатные места, с обязательной проверкой правильности монтажа. Заливают технические жидкости и визуально оценивают результат при работающем двигателе.

Главные моменты при замене прокладки ГБЦ

При выполнении работ необходимо обратить внимание на следующие рекомендации:

  • ошибки при сборке исключит раскладка снимаемых деталей в последовательном порядке;
  • предварительная обработка крепежных элементов специальными составами, отчистит загрязнения, предупредит разрушение граней при предельных нагрузках при их откручивании;

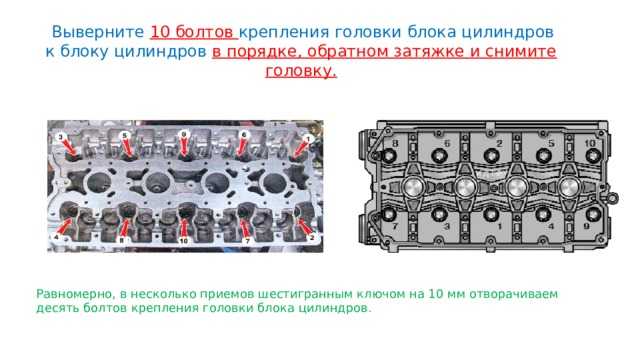

  • начинают ослаблять болты головки со средней части – снимается напряжение сцепления поверхностей, уменьшается общая нагрузка;
  • затяжка крепления головки должна осуществляться динамометрическим ключом с точным соблюдением силового момента;
  • по мере сборки узлов, проводят обслуживание всех демонтированных деталей и устройств, включая разъемные соединения проводки.

Замена прокладки головки блока цилиндров на автомобиле отечественного производства представлена следующим видео:

Как проверить герметичность клапанов

Затягиваем болты головки блока цилиндров правильно основные правила и требования к выполнению работ

Нормальная эксплуатация автомобиля во многом зависит от правильной работы газораспределительной системы. Ключевая роль в этом отводится выпускным и впускным клапанам. Они должны иметь плотное прилегание на головке блока цилиндров к своим седлам. Только в , в камере сгорания будет создаваться необходимое давление.

  • Перед тем как проверить герметичность клапанов с их седлами, необходимо снять головку блока цилиндров (ГБЦ). Очистите ее и корпус подшипников от грязи и нагара, удалите со стенок камер сгорания отложения металлической щеткой, отмойте на ней масляные отложения.
  • Внимательно осмотрите корпус подшипников и головку блока цилиндров. Они не должны иметь трещин и быть целыми. Следует осмотреть рабочие поверхности корпуса подшипников, опор распределительного вала и стенки у посадочных отверстий гидротолкателей. На них не должно быть следов наволакивания металла и задиров. Направляющие клапанов и седла должны плотно сидеть в головке блока цилиндров. Не допускается их смещения во время работы газораспределительного механизма. У клапанов и седел не должно быть трещин и следов прогорания.
  • Плоскостность ГБЦ проверить специальным шаблоном. При его отсутствии это можно сделать при помощи слесарной широкой линейки. Она прикладывается по диагонали ребром к привалочной нижней плоскости головки блока. Необходимо убедиться, что зазора между ребром линейки и плоскостью не существует. Он может быть как в средней части плоскости, так и по ее краям. По обеим диагоналям зазор замеряется плоскими щупами. 0,1 мм – это максимально допустимое значение для зазора. При больших значениях зазора привалочная плоскость фрезеруется или заменяется.
  • Проверяется герметичность головки блока цилиндров. Для этого заглушается окно подачи на термостат, расположенное на ее торцевой поверхности. После этого следует перевернуть головку для заполнения керосином ее внутренней рубашки охлаждения.
  • Следует убедиться в том, что нет утечек керосина из головки блока цилиндров. Если вы ее обнаружили, тогда головка блока, либо ремонтируется при помощи холодной сварки, либо заменяется на новую.
  • Как проверить герметичность клапанов ГБЦ? Для этого головку блока нужно положить на горизонтальную поверхность, чтобы привалочная плоскость оказалась вверху. Далее камеры сгорания ГБЦ заполняются керосином. После чего необходимо выждать 10 минут. Если уровень жидкости снизился, то это означает, что один или оба клапана негерметичны.
  • Негерметичность клапанов устраняется при помощи их притирки к седлу. Но это в том случае, если на тарелке клапана и на самом клапане нет механических повреждений и трещин. Для проведения этой работы с клапана снимается маслосъемный колпачок. Из направляющей втулки вытаскивается клапан. На рабочую поверхность клапана наносится притирочная паста. Чаще всего применяют «Алмазную». Клапан устанавливается в головке блока, а на его стержне закрепляется притирочное приспособление.
  • Клапан прижимается к седлу и поворачивается из стороны в сторону. После 12-15 поворотов его поворачивают на 90 градусов и процесс продолжается. Притирка проводится до тех пор, пока на тарелке клапана и седле не образуется равномерная поверхность, а на рабочей поверхности должен получиться ровный слой пасты, имеющий характерный цвет. Остатки притирочной пасты необходимо будет удалять с обоих элементов. Клапан устанавливается на место в обратном порядке, а маслосъемные колпачки заменяются.

Имейте в виду, что притирка необходима больше для контроля качества самого сопряжения, чем для обработки. Если вытереть насухо притертые поверхности, а после этого провернуть клапан несколько раз в обе стороны и одновременно прижимать его к седлу, тогда на фасках деталей должна появиться блестящая линия. Если она получилась замкнутой, то есть проходит по всей окружности – это будет означать, что прилегание у деталей хорошее, и вы все сделали правильно.

Осмотр, дефектовка и ремонт

Профиль седла клапана двигателей мод. 402 и 4021

А — седло впускного клапана;

В — седло выпускного клапана

1. После разборки головки блока промыть все детали в бензине, протереть и просушить. Очистить камеры сгорания от нагара.

2. Осмотреть головку блока. Если есть трещины на перемычках между седлами клапанов или на стенках камер сгорания, следы прогара, заменить головку блока.

3. Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейкой.

Если зазор превышает 0,1 мм, головку заменить.

4. Осмотреть клапаны. При обнаружении на рабочей фаске клапана трещин, коробления головки клапана, прогорания, деформации стержня клапан заменить.

Незначительные риски и царапины на рабочей фаске клапана можно вывести притиркой.

5. Проверить состояние пружин клапанов. Искривленные, поломанные или имеющие трещины пружины заменить.

6. Проверить состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п.

Незначительные повреждения (мелкие риски, царапины и т.д.) можно вывести притиркой клапанов. Более значительные дефекты устраняют шлифовкой.

При шлифовке выдержать размеры седла, указанные на рисунке. После шлифовки проверить биение фаски седла относительно отверстия в направляющей втулке клапана, предельно допустимое биение 0,05 мм.

После шлифовки седел притереть клапаны. Затем тщательно очистить и продуть сжатым воздухом головку блока, чтобы в каналах, закрываемых клапанами, и в камерах сгорания не осталось абразивных частиц.

7. Проверить зазор между направляющими втулками и клапанами. Зазор вычисляется как разность между диаметром отверстия во втулке и диаметром стержня клапана.

Предельно допустимый зазор равен 0,25 мм. Если зазор превышает указанный, нужно заменить клапан и направляющую втулку.

Старую втулку выпрессовывают с помощью оправки со стороны камеры сгорания.

Перед установкой новые втулки нужно охладить в двуокиси углерода («сухой лед»), а головку блока нагреть до 160–175°С.

Затем вставить втулку в головку блока так, чтобы она выступала со стороны клапанных пружин над головкой блока на 20 мм.

Втулка должна вставляться в головку свободно или с небольшим усилием.

После установки развернуть отверстие во втулке до диаметра 9,0 +0,022 мм.

Затем прошлифовать седло клапана, центрируя инструмент по отверстию во втулке.

8. Проверить головку блока на отсутствие трещин можно следующим образом. Подвести к одному из отверстий рубашки охлаждения шланг для подачи сжатого воздуха.

Заглушить все отверстия в головке блока деревянными пробками. Опустить головку в ванну с водой и подать сжатый воздух под давлением 1,5 атм. В местах образования трещин будут выходить воздушные пузыри.

9. Прочистить проволокой и продуть сжатым воздухом отверстия в оси коромысел, в коромыслах и в регулировочных винтах.

Проверить плотность посадки втулок в коромыслах. Если втулка сидит не плотно, ее нужно заменить, так как во время работы двигателя она может провернуться и перекрыть отверстие для подачи масла к штанге толкателя.

Сборка

Собирают головку блока в порядке, обратном разборке. Перед установкой смазать моторным маслом маслоотражательные колпачки, стержни клапанов и ось коромысел клапанов.

Устанавливают клапаны в соответствии с метками, сделанными при разборке.

Прокладку корпуса термостата и прокладку задней крышки головки блока установить на герметик типа «Гермесил».

Установка

При установке головки блока рекомендуется заменить прокладку головки блока.

Установка головки блока производится в порядке, обратном снятию.

Момент затяжки 83–90 Нм (8,3– 9,0 кгс·м). После установки головки блока отрегулировать зазоры в приводе клапанов.

Устанавливают головку блока в порядке, обратном снятию.

Гайки крепления головки блока затянуть в два этапа:

1-й этап — 40–60 Нм (4,0–6,0 кгс·м);

2-й этап — 83–90 Нм (8,3–9,0 кгс·м).

Вступление

Ресурс современных моторов может достигать несколько сотен тысяч километров. Капитальный ремонт, довольно сложная и дорогая процедура, способна продлить жизнь вашего авто на срок сопоставимый с ресурсом нового двигателя.

Однако большинство моторов, эксплуатируемых на бескрайних просторах нашей родины, не дотягивают до положенного пробега. Причина этого — неправильная эксплуатация двигателя. Проблема может крыться не только в плохом бензине, масле и т. д., но и в желании многих автовладельцев «сэкономить» на обслуживании своего авто, или простом незнании, как водителей, так и ремонтников нюансов эксплуатации машины. Как не странно, но еще одной причиной является «прекраснодушие» фирм-изготовителей, которые, исходя из конъюнктурных соображений, постоянно увеличивающих интервалы между ТО. Далеко не на каждом моторе VAG ремень ГРМ отходит положенные по сервисной книжке 120 000 км.

Поговорим о наиболее часто встречающихся поломках и их причинах.

Разборка и снятие головки блока цилиндров.

Для начала необходимо определить техническое состояние головки блока цилиндров, после чего ее снимают с двигателя.

Существуют операции, которые можно проводить без снятия головки блока цилиндров, такие как: замена уплотнений, маслосъемных колпачков. Для проведения профессионального ремонта головки блока цилиндров необходимо использовать набор, состоящий из: прокладок, сальников и т.д.

Перед снятием головки блока цилиндров обязательно не забудьте проверить положение коленчатого вала и распределительного вала по меткам. При проведении ремонта на двигателях отечественного производства такая операция не является обязательной, что нельзя сказать про двигатели иностранного производства, где необходимо придерживаться наивысшей точности с нанесением дополнительных меток. Подробнее о технологии снятия головки блока цилиндров можно узнать в руководстве по эксплуатации и ремонту автомобилей для конкретных моделей.

Общие приемы, которые используются при снятии головки блока цилиндров

— При отвертывании болтов крепления головки блока цилиндров, необходимо ослабить их на пол или один оборот (операция проводится с середины в стороны), после чего болты выворачиваются полностью (эти операции позволяют избежать коробления головки во время откручивания болтов из-за неравномерности усилий, возникающих в процессе отворачивания);

— Если болты головки блока цилиндров имеют шлицы, обязательно очистите их от нагара (такая предусмотрительность поможет вам правильно надеть ключ на болт и не приведет к срыву ключа).

— Проследите за схемой вакуумных соединений, если такой схемы у вас нету зарисуйте ее, во избежание ошибок при сборке.

— После разборки головки блока необходимо разобрать и вынуть клапаны и заменить прокладки коллекторов.

— Снять пружины клапанов (для снятия пружин клапанов используют рычажные приспособления).

Для разборки головки блока можно приобрести автоматизированный стенд, но цена такого стенда будет очень высока, поэтому можно воспользоваться съемниками ВАЗ, которые часто подходят для разных иностранных автомобилей.

Есть и другие способы например, сильным ударом молотка ударить по тарелке пружины клапана через стальную трубу, что приведет к повреждению стержня клапана и образования на нем осечек, как раз в том месте, где ходит масляный колпачок.

После разборки головка блока цилиндров подвергается полной очистке и вымывается, старые прокладки удаляются. Затем проводят дефектацию головки блока цилиндров, чтобы определить объем предстоящих работ. Для этого с помощью специальных инструментов выполним некоторые измерения.

Дефектация головки блока цилиндров

Для проверки технического состояния головки блока цилиндров необходимо использовать набор измерительных инструментов.

Контроль размеров и параметров головки блока цилиндров

  1. С помощью специальной лекальной линейки и набора щупов проводим замеры нижней плоскости головки блока цилиндров. Максимальная допустимая толщина щупа должна быть в пределах 0,05-0,06 мм.
  2. С помощью микрометра измеряют износ опорных шеек кулачкового вала и его подшипников.
  3. С помощью нутромера замеряют диаметры шеек. Зазор в подшипнике не должен превышать 0,10 мм., (если на контролируемой поверхности обнаруживаются  риски, царапины, задиры распределительный вал подлежит замене и головка блока ремонту).
  4. С помощью микрометра замеряют диаметр стержня клапана в верхней и нижней части. Износ стержня верхней и нижней части  не должен превышать 0,02-0,03 мм. Если износ составляет больше 0,02-0,03 мм. клапан подлежит замене.
  5. Направляющие втулки замеряют нутромером (зазор не должен превышать 0,07-0,08 мм.). Если зазор находится в больших пределах, направляющие втулки меняют или ремонтируют.
  6. Далее визуально определяем износ седел клапанов, толкателей, рычагов, коромысел, кулачков и других частей головки блока цилиндров.
  7. Осмотреть головку блока цилиндров на различные дефекты, типа трещин и нагара.

Если трещина в камере сгорания, или ее стенки повреждены, то головка проверяется на герметичность. Для проверки головки блока на герметичность используют специальные – опрессовки.

  1. Если обнаружена трещина головки блока цилиндров  ее необходимо купить и заменить или отремонтировать.

Ремонт трещин головки блока цилиндров это сложная процедура, которая требует совершенных и дорогих ремонтных технологий. Поэтому, если вы любитель надежности, лучше купите и замените головку блока цилиндров.

Решать вам.

Ремонт головки блока цилиндров стоимость 50-400 долларов.

Стоимость головки блока цилиндров двигателя: 200-2000 долларов.

Что такое ГБЦ в автомобиле

В конструкции всех двигателей внутреннего сгорания есть одна из важнейших деталей — это головка блока цилиндров. ГБЦ в автомобиле — это название верхней части мотора, крышка блока цилиндров в видео однородной детали сложной формы. Сама головка двигателя не очень большая по размеру. Крепится, обычно, на 10 болтов, которые затягиваются с определенным моментом затяжки и, только в определенной последовательности. Назначение ГБЦ в том, что она закрывает блок цилиндров. Головка блока двигателя в паре с блоком цилиндром должны обеспечивать абсолютную герметичность. Это достигается путем установки не поврежденной прокладки ГБЦ. Материал ГБЦ — специальный легированный чугун или алюминиевый сплав.

Что входит в капремонт двигателя

Капитальный ремонт дизельных и бензиновых двигателей делается поэтапно:

  1. Разборка ДВС.
  2. Мойка деталей и очистка.
  3. После очистки опытный автомеханик способен определить насколько сильно изношены те или иные детали, можно ли их отремонтировать или лучше заменить. Делают дефектовку, то есть после того, как сняли головку блока цилиндров (ГБЦ), ее и блок цилиндров (ГБЦ) проверяют на сколы и трещины; исследуют цилиндры на задиры и царапины; определяют зазоры сопряженных деталей; осматривают состояния поршней на наличие сколок, раковин, нагара; проводят осмотр шатунов коленвала; исследование коленвала ДВС; пальцев; подшипников; детали газораспределительного механизма также проверяют (клапаны, коромысла, и т.д.). Также сравнивают размеры важных деталей с заводскими.
  4. После дефектовки надо оценить степень износа всего двигателя: что менять, что оставить, что отремонтировать.

СБОРКА ДВИГАТЕЛЯ

1. Очистите нагар по краям постелей блока цилиндров. Очистите от отложений масляные канавки в постелях.

2. Установите вкладыши коренных подшипников в постели блока цилиндров в соответствии с метками, сделанными при разборке

Обратите внимание, что средний вкладыш А без проточки. При установке вкладышей их стопорные усики должны войти в пазы постелей. Смажьте вкладыши моторным маслом

Смажьте вкладыши моторным маслом.

3. Установите коленчатый вал в блок цилиндров.

4. Смажьте упорные полукольца моторным маслом

Обратите внимание на канавки полуколец – этими сторонами полукольца устанавливаются к щекам коленчатого вала

5. Установите сталеалюминиевое полукольцо (белого цвета) с передней стороны средней постели (со стороны привода распределительного вала).

6. . металлокерамическое (желтого цвета) – с другой стороны постели.

7. Поверните полукольца так, чтобы их концы были заподлицо сторцами постели.

8. Вставьте вкладыши в крышки коренных подшипников в соответствии с метками, сделанными при разборке. При этом стопорные усики вкладышей должны войти в пазы крышек. Смажьте вкладыши моторным маслом.

9. Установите крышки в соответствии с метками. На крышках нанесены метки (насечки) в соответствии с номером цилиндра. Исключение составляет пятая крышка, на которой нанесены две метки, как и на второй. На второй крышке есть два резьбовых отверстия под болты крепления маслоприемника. Номера цилиндров считают со стороны привода распределительного вала, а крышки устанавливают метками А в сторону кронштейна генератора Б.

10. Смажьте моторным маслом резьбу и торцы головок болтов крепления крышек.

11. Вверните болты и затяните их требуемым моментом в следующем порядке: первыми затяните болты третьей крышки 1, затем второй 2 и четвертой 3, потом первой 4 и пятой 5. После затяжки болтов проверните на два-три оборота коленчатый вал – он должен вращаться легко, без заеданий.

12. Для удобства установки смажьте тонким слоем консистентной смазки прокладку масляного насоса и «приклейте» ее к блоку. Удалите излишки смазки.

13. Установите масляный насос и вверните болты его крепления (см. «Снятие и установка масляного насоса» ).

14. Для удобства установки смажьте тонким слоем консистентной смазки прокладку держателя заднего сальника и «приклейте» ее к блоку. Удалите излишки смазки.

15. Установите держатель заднего сальника и вверните болты его крепления (см. «Замена сальников коленчатого вала» ).

16. Вставьте шатун в поршень в соответствии с ранее сделанными метками так, чтобы номер детали А на шатуне был обращен в противоположную сторону от прилива Б на бобышке поршня.

Приспособление для запрессовки поршневого пальца: 1–валик; 2–поршневой палец; 3–направляющая втулка; 4–винт; 5–дистанционное кольцо

17. Для запрессовки поршневого пальца лучше пользоваться специальным приспособлением. При его отсутствии можно подобрать подходящую оправку. Наденьте поршневой палец 2 (рис. 4.16) на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем наденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая его. Размеры дистанционного кольца: наружный диаметр 22 мм, внутренний – 15 мм, толщина – 4 мм.

18. Нагрейте верхнюю головку шатуна до 240°С в печи в течение 15 мин. Зажмите шатун в тиски, установите на него поршень, чтобы совпали отверстия под палец, и вставьте до упора приспособление с пальцем в отверстия поршня и шатуна. Для правильной установки пальца поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки.

19. После охлаждения шатуна смажьте поршневой палец через отверстие в бобышках поршня.

20. Установите стопорные кольца с обеих сторон пальца

Обратите внимание на то, что кольца должны быть четко установлены в канавках поршня

21. Установите на поршень разжимную пружину маслосъемного кольца.

22. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя их замки.

23. Порядок установки колец: первым устанавливают маслосъемное кольцо (замок кольца должен находиться с противоположной стороны замка разжимной пружины), затем нижнее компрессионное кольцо, последним – верхнее.

24

Обратите внимание, что на кольцах может быть выбита надпись «ВАЗ», «ВЕРХ» или «TOP». Этой надписью кольца устанавливаются вверх (к днищу поршня). Если надписи нет, маслосъемное и верхнее компрессионное можно устанавливать в любом положении

Если надписи нет, маслосъемное и верхнее компрессионное можно устанавливать в любом положении.

Заделываем трещины в блоке и головке двигателя

Трещины в головке и блоке двигателя появляются вследствие механических повреждений, а иногда из-за замерзания воды (охлаждающей жидкости).

Способ № 1 — электросварочный или газовый.

Если блок двигателя вашего автомобиля чугунный, как например у ВАЗа, необходимо концы трещины засверлить 5-милиметровым сверлом и разделать шлифовальным кругом по всей длине, под углом 90 градусов на глубину 4/5 от толщины стенки блока. Перед тем как приступить к сварке, блок необходимо нагреть до температуры 600…650°С. Используя нейтральное пламя газовой сварки, при помощи флюса и чугунно – медного присадочного прутика Ø 5 мм, нанесите сплошной ровный слой

Обратите внимание, чтобы шов выступал над поверхностью метала, не больше чем на 1,0…1,5 мм. По окончанию сварочных работ, следует медленно охладить блок в томильной яме или в термошкафу

Заварку трещины также можно осуществлять без нагревания блока, используя при этом электросварку с постоянным током обратной полярности.

Как вариант можно использовать также электросварку с применением медных электродов, которые обернуты жестью, приварив заплатку из мягкой стали, которая имеет такую же толщину, как и стенка блока. После завершения, сварочные швы покрываются эпоксидной пастой.

Способ № 2 при помощи эпоксидной пасты.

Поверхность блока и трещины необходимо до блеска зачистить металлической щеткой с обеих сторон трещины. По концам трещины нужно просверлить отверстия Ø 3…4 мм, после нарезать в них резьбу и ввинтить заглушки из алюминиевой или медной проволоки, так чтобы они были заподлицо. Трещина обрабатывается по всему периметру абразивным кругом или зубилом на глубину до ¾ от толщины стенки, под углом примерно 60…90°. Затем необходимо вокруг трещины (30 мм), сделать насечки при помощи зубила, для придания поверхности шероховатости. Обезжирьте поверхность бензином или ацетоном. После этого аккуратно, при помощи шпателя, нанесите первый слой эпоксидной пасты, после этого — второй слой толщиной минимум 2 мм. Толщина всего слоя по всей поверхности трещины должна составлять от 3 до 4 мм. После этого нужно дать пасте затвердеть в течение суток. Если есть возможность обеспечить подогрев при температуре 100°С, шов затвердевает в течении 3 часов. Завершительная стадия — зачистка поверхности при помощи напильника или абразивного круга.

Способ № 3 с использованием эпоксидной пасты и заплаты из стеклоткани

Подготовка такая же, как и в предыдущем способе, только на этот раз слой пасты необходимо накладывать на заплатку из стеклоткани, после пропитать ее пастой и пройтись по ней роликом. От края трещины до края заплаты, или пробоины должно быть расстояние – не менее 15-20 мм. Следующим слоем заплаты можно перекрыть предыдущий на 10-15 мм с каждой стороны. Этих слоев можно сделать около 8, но не более. Как только нанесли последний слой, покройте его пастой.
