Ремонт двигателя автомобиля своими руками

Демонтаж головки блока цилиндров

Работы по демонтажу лучше всего проводить на подъемнике, эстакаде или загнав автомобиль в смотровую яму. Подготовка к снятию ГБЦ состоит из следующих этапов.

  1. Для начала необходимо снять аккумулятор и отсоединить высоковольтные провода зажигания.
  2. Затем следует отсоединить датчики электронной системы управления двигателем.
  3. Далее необходимо слить все технические жидкости (охлаждающую жидкость, масло) в специально подготовленные емкости. Затем нужно отсоединить все трубопроводы топливных магистралей и системы охлаждения, подсоединенных к головке. При необходимости можно отметить места крепления маркером, чтобы при монтаже их не перепутать.

Дальше можно переходить к снятию самой ГБЦ. Для этого понадобится следующий набор инструментов: плоская и крестообразная отвертки, динамометрический ключ, кусачки, набор торцевых ключей, молоток, плоскогубцы. Также желательно производить эту процедуру вдвоем — вес ГБЦ таков, что одному достаточно тяжело вытащить ее из подкапотного пространства.

  1. Сначала необходимо снять декоративную крышку двигателя, также можно демонтировать защиту картера. Затем нужно снять защитный кожух ремня ГРМ и сам ремень. Также необходимо снять зубчатый шкив распределительного вала. В процессе можно проверить сальник распредвала на предмет течи.
  2. Затем с помощью ключа на 10 и плоской отвертки демонтируется крышка головки блока цилиндров (клапанная крышка).
  3. Далее с помощью торцевого ключа на 10 нужно открутить винты крепления ГБЦ к блоку цилиндров. Перед этим можно очистить их от накипи и нагара — это значительно облегчит процедуру. Предварительно винты нужно окрутить на 0,5-1,5 оборота, затем они откручиваются и вынимаются полностью вместе с шайбами.
  4. Затем ГБЦ вынимается из посадочного места. В этом случае может понадобиться напарник, так как из-за немалого веса и неудобства выемки в одиночку сделать это может быть затруднительно.

Способ 5 – сломался болт ГБЦ

Метод подходит для тех случаев, когда болт лопнул и часть его в виде шпильки осталась внутри блока цилиндров. Используем сварку, трубку, гайку.

Плюсы метода:

  • нет необходимости разбирать двигатель;
  • экономит время.

Возьмите трубку с такими диаметрами:

  • Внешний – чуть меньше диаметра болта ГБЦ.
  • Внутренний – такой, чтобы в трубку свободно заходил электрод 2 – 3 мм.

Наварите на одну сторону трубки гайку на 17 – 19.

  1. Вставьте трубку в отверстие, так, чтобы она касалась обломанной шпильки.
  2. Вставьте в отверстие трубки электрод немного под углом, так чтобы его конец был расположен в мести соприкосновения края трубки со шпилькой.
  3. Приварите трубку к шпильке.
  4. Ключом выкрутите шпильку.

Другой способ если сломался болт ГБЦ.

Подходит для тех случаях, когда обломанная шпилька находится не глубоко, не более 5 см.

Для того, чтобы выкрутить шпильку из блока сначала используйте дрель и длинное сверло на 10 мм. Этим вы сможете выровнять и отцентровать ее поверхность. Далее с помощью сверла на 4 мм просверливаем в шпильке отверстие глубиною не менее 1 см.

Аккуратно вбиваем в шпильку ключ торекс на 25 и с помощью трубки-рычага откручиваем ее. Выкручивать нужно без рывков, постепенно увеличивая усилие на рычаг.

Разборка и снятие головки блока цилиндров.

Для начала необходимо определить техническое состояние головки блока цилиндров, после чего ее снимают с двигателя.

Существуют операции, которые можно проводить без снятия головки блока цилиндров, такие как: замена уплотнений, маслосъемных колпачков. Для проведения профессионального ремонта головки блока цилиндров необходимо использовать набор, состоящий из: прокладок, сальников и т.д.

Перед снятием головки блока цилиндров обязательно не забудьте проверить положение коленчатого вала и распределительного вала по меткам. При проведении ремонта на двигателях отечественного производства такая операция не является обязательной, что нельзя сказать про двигатели иностранного производства, где необходимо придерживаться наивысшей точности с нанесением дополнительных меток. Подробнее о технологии снятия головки блока цилиндров можно узнать в руководстве по эксплуатации и ремонту автомобилей для конкретных моделей.

Общие приемы, которые используются при снятии головки блока цилиндров

— При отвертывании болтов крепления головки блока цилиндров, необходимо ослабить их на пол или один оборот (операция проводится с середины в стороны), после чего болты выворачиваются полностью (эти операции позволяют избежать коробления головки во время откручивания болтов из-за неравномерности усилий, возникающих в процессе отворачивания);

— Если болты головки блока цилиндров имеют шлицы, обязательно очистите их от нагара (такая предусмотрительность поможет вам правильно надеть ключ на болт и не приведет к срыву ключа).

— Проследите за схемой вакуумных соединений, если такой схемы у вас нету зарисуйте ее, во избежание ошибок при сборке.

— После разборки головки блока необходимо разобрать и вынуть клапаны и заменить прокладки коллекторов.

— Снять пружины клапанов (для снятия пружин клапанов используют рычажные приспособления).

Для разборки головки блока можно приобрести автоматизированный стенд, но цена такого стенда будет очень высока, поэтому можно воспользоваться съемниками ВАЗ, которые часто подходят для разных иностранных автомобилей.

Есть и другие способы например, сильным ударом молотка ударить по тарелке пружины клапана через стальную трубу, что приведет к повреждению стержня клапана и образования на нем осечек, как раз в том месте, где ходит масляный колпачок.

После разборки головка блока цилиндров подвергается полной очистке и вымывается, старые прокладки удаляются. Затем проводят дефектацию головки блока цилиндров, чтобы определить объем предстоящих работ. Для этого с помощью специальных инструментов выполним некоторые измерения.

Дефектация головки блока цилиндров

Для проверки технического состояния головки блока цилиндров необходимо использовать набор измерительных инструментов.

Контроль размеров и параметров головки блока цилиндров

  1. С помощью специальной лекальной линейки и набора щупов проводим замеры нижней плоскости головки блока цилиндров. Максимальная допустимая толщина щупа должна быть в пределах 0,05-0,06 мм.
  2. С помощью микрометра измеряют износ опорных шеек кулачкового вала и его подшипников.
  3. С помощью нутромера замеряют диаметры шеек. Зазор в подшипнике не должен превышать 0,10 мм., (если на контролируемой поверхности обнаруживаются  риски, царапины, задиры распределительный вал подлежит замене и головка блока ремонту).
  4. С помощью микрометра замеряют диаметр стержня клапана в верхней и нижней части. Износ стержня верхней и нижней части  не должен превышать 0,02-0,03 мм. Если износ составляет больше 0,02-0,03 мм. клапан подлежит замене.
  5. Направляющие втулки замеряют нутромером (зазор не должен превышать 0,07-0,08 мм.). Если зазор находится в больших пределах, направляющие втулки меняют или ремонтируют.
  6. Далее визуально определяем износ седел клапанов, толкателей, рычагов, коромысел, кулачков и других частей головки блока цилиндров.
  7. Осмотреть головку блока цилиндров на различные дефекты, типа трещин и нагара.

Если трещина в камере сгорания, или ее стенки повреждены, то головка проверяется на герметичность. Для проверки головки блока на герметичность используют специальные – опрессовки.

  1. Если обнаружена трещина головки блока цилиндров  ее необходимо купить и заменить или отремонтировать.

Ремонт трещин головки блока цилиндров это сложная процедура, которая требует совершенных и дорогих ремонтных технологий. Поэтому, если вы любитель надежности, лучше купите и замените головку блока цилиндров.

Решать вам.

Ремонт головки блока цилиндров стоимость 50-400 долларов.

Стоимость головки блока цилиндров двигателя: 200-2000 долларов.

Ремонт и регулировка, настройка оборотов

Ремонт двигателя рано или поздно ожидает любой мотоблок, пусть это будет Кайман, Патриот, Техас, Прораб, Викинг, Форза или какой-нибудь другой. Процедура его разборки и дефектовки проста и не требует какого-либо специнструмента.

Нужно учесть, что производителем не указываются конкретные пределы износа для дефектовки каких-либо узлов двигателя, поэтому данные ниже размеры указываются по аналогии с другими четырехтактными двигателями воздушного охлаждения:

  • Слейте масло из картера и редуктора (если установлен), вывернув сливные пробки, и остатки топлива из бензобака.
  • Снимите топливный бак, глушитель и воздушный фильтр.
  • Отсоедините карбюратор, крепящийся к головке цилиндра двумя шпильками.
  • Снимите механизм ручного стартера и кожух вентилятора.
  • Зафиксировав маховик подручным инструментом так, чтобы не повредить лопасти вентилятора, отверните крепящую его гайку.
  • После этого трехлапым универсальным съемником спрессуйте маховик с посадочного конуса.
  • В случае, если причиной разборки стали плохой запуск и сниженная мощность двигателя, проверьте, не разбит ли шпоночный паз, так как в этом случае маховик сместится и изменится угол опережения зажигания, определяемый магнитной меткой на нем.
  • Снимите катушку зажигания и обмотку освещения, если она имеется на двигателе.
  • Открутив болты крепления клапанной крышки, отверните четыре болта крепления головки цилиндра, расположенные под этой крышкой, и снимите головку. Для проверки герметичности клапанов переверните головку камерой сгорания вверх и заполните ее керосином.
  • Если керосин в течение минуты не появится во впускном или выпускном канале головки, герметичность клапанов можно считать удовлетворительной, в противном случае их нужно притереть абразивной пастой к седлам либо (при обнаружении прогара) заменить.
  • На моделях, оснащенных редуктором, снимите его крышку и извлеките вторичный вал, после чего спрессуйте с коленвала ведущую шестерню или звездочку (в зависимости от типа редуктора). Шестерни, имеющие заметную выработку по зубу, замените.
  • Открутите болты, удерживающие заднюю крышку по периметру, и снимите ее, после чего Вы сможете извлечь распредвал из картера.
  • Освободив таким образом пространство в картере, открутите болты, соединяющие нижнюю крышку шатуна с его телом, извлеките крышку и коленвал.
  • В картер протолкните поршень вместе с шатуном.

При обнаружении люфтов в подшипниках замените их. Также, поскольку ремонтные размеры деталей не предусмотрены, заменяются новыми:

  • Шатун: при увеличенном до ощутимого радиальном люфте на шейке коленвала;
  • Коленвал: при задирах на шатунной шейке;
  • Картер: при значительном (более 0,1 мм) износе зеркала цилиндра в наибольшем месте;
  • Поршень: при механических повреждениях (сколах, задирах вследствие перегрева);
  • Поршневые кольца: при увеличении зазора в стыке свыше 0,2 мм, если само зеркало цилиндра не имеет выработки, достигающей предела отбраковки, а также при ощутимом угаре моторного масла.

Перед обратной сборкой смажьте все трущиеся детали чистым моторным маслом, а покрытые нагаром поверхности камеры сгорания и днища поршня очистите, дабы снизить теплонагруженность этих мест. Сборка мотора осуществляется в порядке, обратном сборке.

На отечественном рынке сельскохозяйственной техники присутствуют различные варианты культиваторов не только российского, но и иностранного производства. Культиватор Мантис — надежная техника на десятилетия.

При установке распределительного вала обязательно совместите метку на его шестерне с аналогичной меткой на шестерне коленвала.

Болты крепления головки цилиндра протягивайте равномерно крест-накрест в два прохода, конечный момент должен составлять 24 Н*м. Гайка маховика протягивается моментом 70 Н*м, а шатунные болты – 12 Н*м.

После сборки двигателя, а также регулярно при эксплуатации (каждые 300 моточасов) необходимо отрегулировать зазоры клапанов. Порядок операций:

Выставьте поршень в верхнюю мертвую точку такта сжатия (так как меток на маховике нет, проконтролируйте это тонким предметом, введенным в свечное отверстие)

Важно не перепутать ВМТ сжатия с ВМТ выпуска – клапана должны быть закрыты! Ослабив контргайку, вращением гайки посередине коромысла отрегулируйте зазор для соответствующего клапана, после чего зафиксируйте контргайку. Зазор, выставляемый при помощи плоского щупа, должен составлять 0,15 мм на впускном клапане и 0,2 мм – на выпускном

Провернув коленчатый вал ровно на два оборота, заново проверьте зазоры – их отклонение от установленных может означать большой люфт распредвала в подшипниках.

Пошаговая инструкция по замене

Выполнять работы удобнее на смотровой яме или эстакаде, но можно воспользоваться домкратом.

Инструменты

Для проведения работ понадобятся:

  • гаечные ключи;
  • набор головок;
  • отвертка;
  • вороток в рычагом;
  • пассатижи;
  • домкрат;
  • маркер;
  • ремень ГРМ;
  • натяжной ролик;
  • помпа;
  • уплотнитель для коленвала.

При замене ремешка ГРМ Mitsubishi Lancer рекомендуется менять натяжной ролик. Оригиналы расходников должны иметь каталожные номера: Mitsubishi MD342154, Mitsubishi 1145A051. Можно заменить аналогами: Gates 5535XS, Contitech CT1008, SUN A343YU100 и др. Для натяжного ролика оригинал — Mitsubishi MD356509, аналог — NTN JPU57-008A-4.

Этапы

  1. Если автомобиль не на подъемнике, нужно поднять с помощью домкрата его правую сторону, снять колесо и подставить опору под лонжерон. Далее снимаем подкрылок правого переднего колеса.
  2. Сначала снимается ремень привода компрессора кондиционера, а также привод ГУРа. Для этого нужно ослабить крепежные болты и болты для регулировки натяжения ремня.
  3. Для снятия ремня генератора и помпы нужно ослабить гайку крепления генератора к вспомогательным агрегатам и крепежный болт, благодаря которому генератор крепится к установочной планке. Путем вращения регулировочного болта ослабляем натяжение и снимаем ремешок.
  4. Если ремни не будут меняться, то на них стоит поставить метки, чтобы при монтаже было понятно, в какую сторону они вращались.
  5. Ослабив 4 крепежных болта на шкиве помпы, удерживая шкив неподвижно, нужно вывернуть болты крепления и демонтировать устройство.
  6. Далее необходимо снять шкив коленвала. Для этого нужно выкрутить удерживающий его болт. Существует несколько способов, как это сделать:
  7. Зафиксировать шкив коленвала от проворачивания старым ремнем, накинув его на шкив и зажав шкив пассатижами вместе с ремнем, а затем откручивать болт крепления.
  8. Если есть помощник и свободный доступ к коленвалу, то нужно включить пятую передачи и жать на педаль тормоза, а помощник в это время должен выкрутить болт крепления шкива.
  9. Можно воспользоваться стартером. Отключить катушки зажигания и форсунки от питания, надеть головку на болт и упереть вороток в рычаг или землю. Делаем несколько коротких стартов, пока не провернется болт.
  10. На следующем этапе необходимо демонтировать верхнюю и нижнюю защитную крышки ГРМ, открутив крепежные болты.
  11. Далее необходимо выставить метки на распредвале и коленвале, совмещая их с метками на двигателе. Выставляются метки путем вращения колеса по часовой стрелке. Когда метка на распределительном вале совпадет с меткой на двигателе, должна совпасть и метка на коленвале с соответствующей меткой на моторе.
  12. Далее, отогнув пружину натяжного ролика, снимаем ее. Затем выкручиваем болт крепления и демонтируем натяжитель.
  13. Осталось открутить болт крепления соединительной планки насоса гидроусилителя руля и опоры двигателя. Далее снимаем правую опору подвески, не забыв подпереть силовой агрегат в этом месте.
  14. Теперь можно снять ремень привода ГРМ Mitsubishi Lancer, вытягивая его через верх.
  15. Установка всех устройств осуществляется в обратной последовательности.
  16. Поставив на место новый натяжной ролик, пружину пока не нужно устанавливать.
  17. Новый ремешок ГРМ следует сначала надеть на зубчатый шкив коленвала, а затем на шкив распредвала.
  18. Ветвь, расположенная напротив натяжного ролика должна быть натянута.
  19. Далее вставляется пружина в натяжной ролик. Благодаря пружинистой силе автоматически происходит натяжение ремня. Теперь нужно затянуть болт крепления натяжителя.
  20. Далее последовательно устанавливаются все снятые детали. После установки ремней, нужно отрегулировать их натяжение.

После выполнения работ заводим двигатель Mitsubishi Lancer и проверяем его работу.

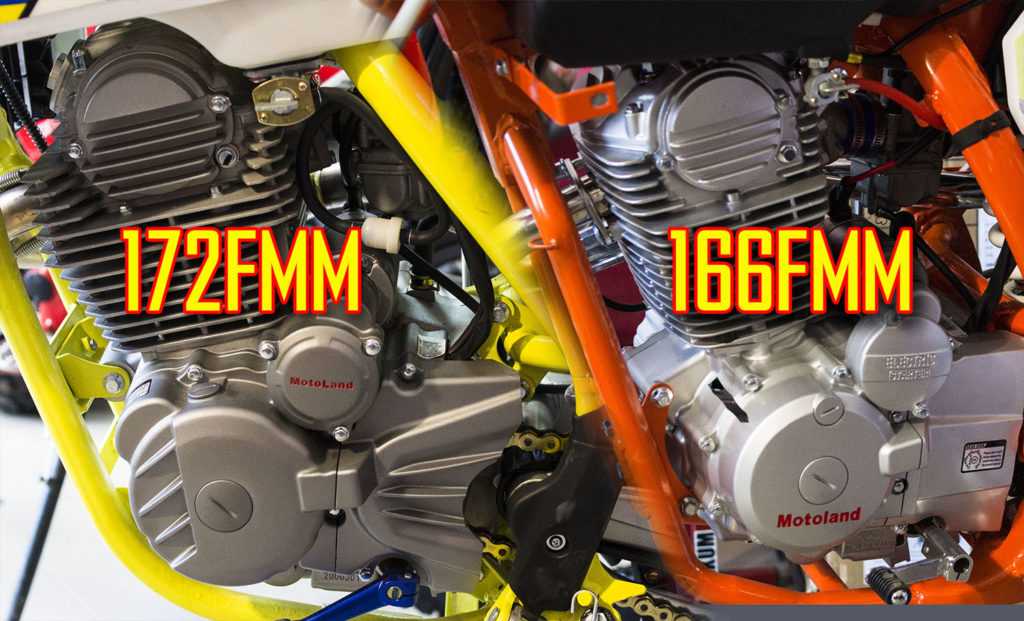

Как отличить мотор 166FMM от 172FMM?

Меня довольно часто спрашивают, как отличить китайские моторы, например очень распространенный 166FMM, от стремительно завоевывающего популярность и более мощного 172FMM. Самый очевидный ответ, глянуть на маркировку на двигателе. Да, но нет. Дело в том, что ушлые китайцы, видя набирающую популярность более мощного и дорогого двигателя Zongshen 172FMM, стали наносить такую маркировку на всём, что хоть как то похоже на мотоциклетный двигатель внутреннего сгорания. Единственный достоверный и 100% вариант – это физически замерить диаметр цилиндра на разобранном движке. Но отчаиваться не стоит, существует несколько косвенных признаков, по которому всё же можно узнать ZS172FMM, и в этой статье я о них расскажу.

Но вначале давайте разберемся, с какими двигателями продаются китайские мотоциклы на Российском рынке, и что значит маркировка на них.

Модификации

Lifan 168F-2

Самая дешевая комплектация с присоединительным размером вала 19 или 20 мм. Цена у производителя – 9100 рублей.

Более подробно о работе двигателя Lifan 168F-2 смотрите на видео:

Lifan 168F-2 7A

Вариант двигателя, оснащенный катушкой освещения, способной запитывать потребители мощностью до 90 Вт. Это позволяет использовать его на разнообразной технике, требующей наличия осветительных приборов: мотобуксировщиках, легких болотоходах и так далее. Цена – 11600 рублей. Посадочный диаметр вала – 20 мм.

Схема зажигания Lifan 168F-2

Силовой агрегат имеет конический выход вала, отличается от базовой модели только конической проточкой носка коленвала, что обеспечивает более точную и плотную посадку шкивов. Цена – 9500 рублей.

Lifan 168F-2L

Этот двигатель имеет встроенный понижающий редуктор с посадочным диаметром выходного вала 22 мм и стоит 12100 рублей.

Мотор Lifan168F-2R

Мотор также оснащен понижающим редуктором, но с автоматическим центробежным сцеплением, а размер посадки вторичного вала редуктора – 20 мм. Стоимость двигателя: 14900 рублей.

Lifan 168F-2R 7A

Как ясно из маркировки, этот вариант двигателя, кроме понижающего редуктора с автоматическим механизмом сцепления, имеет семиамперную световую катушку, что увеличивает его цену до 16500 рублей.

Lifan 168FD-2R 7A

Наиболее дорогой вариант двигателя ценой 21500 рублей отличается не только увеличенным до 22 мм диаметром выходного вала редуктора, но и наличием электростартера. При этом выпрямитель, необходимый для обеспечения зарядки аккумулятора, не входит в комплект поставки.

В каких случаях приходится снимать головку блока двигателя

По многим причинам приходится разбирать газораспределительный механизм и головку в целом. Это не мелкотекущий ремонт, как замена предохранителя омывателя. Такой ремонт серьезный, который влияет на всю работу двигателя. Такими причинами могут быть:

  1. Нарушена целостность прокладки между БЦ и ГБЦ. Это самая частая причина. Прокладка прогорает в результате перегрева двигателя авто.
  2. Микротрещины в блоке цилиндров или головке БЦ. Это становится понятным, если куда-то уходит, например, охлаждающая жидкость, когда снаружи не видно никаких потеков, а жидкость уменьшается, то, значит либо прогорела прокладка, либо треснула головка мотора.
  3. Во время проведения ремонта деталей газораспределительного механизма и проведения капитального ремонта ДВС, например, замена маслосъемных колец и поршней, шатунов, пальцев, клапанов, гильзовка цилиндров и т.д.
  4. Также, стало популярным среди любителей новшества, снимать ГБЦ даже, если нет никаких поломок. Снимают для того, чтобы усовершенствовать и доработать, в общем, делают тюнинг.

Ремонт генератора своими руками

Генератор представляет собой устройство, которое осуществляет преобразование механической энергии в электрическую. Благодаря наличию данного прибора все системы автомобиля работают исправно. Кроме этого, именно генератор заряжает аккумуляторную батарею в машине и питает силовой агрегат.

Учитывая это, необходимо понимать, что поломка генератора приводит к тому, что АКБ не получает нужного заряда, из-за чего могут возникнуть серьезные проблемы.

По этой причине многие автомобилисты осуществляют ремонт генератора своими руками в случае появления различных неисправностей. Рассмотрим типичные неисправности генератора.

Распространенные поломки

Как правило, о наличии сбоев в работе генератора свидетельствует следующее:

  • генератор обеспечивает подачу недостаточно высокого напряжения;
  • на панели приборов загорается соответствующий индикатор;
  • генератор вообще не вырабатывает электричество;
  • посторонние звуки, которые появляются во время работы генератора.

Профилактические действия

Прежде чем приступить к ремонту генератора своими руками, советуем выполнить проверку данного прибора, для чего его надо разобрать. Ещё до этого желательно убедиться в том, что ремень генератора натянут (подробнее о том, как выполняется натяжка и замена ремня генератора читайте в соответствующей статье).

Для проверки необходимо надавить на центральную часть ремня с помощью пальца. Если ремень натянут нормально, он опустится максимум на 5 мм. Если же ремень установили совсем недавно, он должен прогибаться лишь на 1-2 мм.

Обратите внимание

Об износе ремня свидетельствует недостаточно сильная натяжка. В таких случаях подтягиваем ремень генератора. Кроме этого, профилактика заключается в прокручивании натяжного ролика генератора.

Если во время этого появляются посторонние шумы и скрипы, придется воспользоваться маслом либо заменить данный элемент.

Проверка состояния генератора

Для того чтобы определить техническое состояние устройства необходимо подготовить следующее:

Вольтметр.
Амперметр.
Реостат.

Для определения частоты вращения ротора придется воспользоваться тахометром (если этот прибор установлен на приборном щитке возле спидометра, вам повезло). Если генератор исправен, этот показатель составит минимум 2 тыс. оборотов в минуту.

В каких случаях нужен ремонт генератора

Сначала мы упомянем некоторые факторы, которые могут привести к выходу из строя рассматриваемого прибора. Если в вашем автомобиле генератор не вырабатывает заряд, скорее всего, причины в следующем:

  • износ либо поломка щеток генератора;
  • замыкание обмотки или обрыв в роторной либо статорной цепи;
  • плохие контакты либо выход из строя предохранителя;
  • поломка реле регулятора.

В большинстве таких ситуациях придется покупать новые элементы прибора и производить их замену. А для этого необходимо знать, как разобрать генератор.

Сначала необходимо снять щеткодержатель, а также регулятор напряжения (для этого следует осторожно открутить соответствующие крепления).
Вытянуть натяжные болты, а также крышку и статор.

Снять крышку, предварительно отключив фазные обмотки от выводов, расположенных на блоке выпрямления.
Снять гайку крепления шкива и сам шкив с вала.

Снять крышку генератора (понадобится соответствующий съемник).

Ремонт основных неисправностей генератора своими руками

Если произошло замыкание обмотки, заменой элемента обойтись не удастся. В случае обрыва обмотки её можно восстановить или установить новые провода. Нередко проблема возникает возле контактных колец.

Помимо этого, поломка может быть вызвана распайкой одного из окончаний обмотки. Для выхода из ситуации отматываем виток в зоне разрыва с роторной обмотки.

После этого удаляем отломанную часть обмотки с контактного кольца и припаиваем в это место предварительно отмотанный провод. Если провод просто отпаялся, его надо просто припаять обратно.

Если генератор обеспечивает чрезмерно сильный либо слабый заряд, необходимо заменить реле. Если во время проверки напряжения вы убедились, что генератор работает нормально, однако на приборном щитке горит лампочка, это может свидетельствовать о том, что сгорел соответствующий диод. Эти диоды расположены в генераторе, для их замены прибор придется разбирать.

Как видите, ремонт генератора своими руками вполне реально сделать. Для этого нужно иметь лишь определенные знания и немного навыков. Во время проверки и замены отдельных элементов устройства советуем придерживаться основных правил безопасности.

Многие автомобилисты сталкиваются с проблемой свиста ремня генератора. О её устранении читайте в одной из наших статей.

Как снять двигатель

Чтобы вынуть мотор из подкапотного пространства, потребуется следующее:

  1. Разъединить все штекеры с разъемов датчиков, установленных на автомобиле. Их можно не подписывать, так как каждый разъем имеет свою форму.
  2. Снять патрубки радиатора, открутить топливный шланг, после чего ослабить крепеж подушек двигателя.
  3. Ослабить болты крепления коробки передач к мотору. Если двигатель установлен продольно, то желательно ослабить крепление КПП, чтобы отодвинуть агрегат назад.
  4. Открутить болты крепления выпускного коллектора к приемной трубе.
  5. Когда двигателю ничего не мешает, при помощи цепи с краном, или другим приспособлением вынуть его из подкапотного пространства.

Пользуясь случаем, нужно вымыть все под капотом, а также обработать разъемы и провода.

Модификации

Lifan 168F-2

Самая дешевая комплектация с присоединительным размером вала 19 или 20 мм. Цена у производителя – 9100 рублей.

Более подробно о работе двигателя Lifan 168F-2 смотрите на видео:

Lifan 168F-2 7A

Вариант двигателя, оснащенный катушкой освещения, способной запитывать потребители мощностью до 90 Вт. Это позволяет использовать его на разнообразной технике, требующей наличия осветительных приборов: мотобуксировщиках, легких болотоходах и так далее. Цена – 11600 рублей. Посадочный диаметр вала – 20 мм.

Схема зажигания Lifan 168F-2

Силовой агрегат имеет конический выход вала, отличается от базовой модели только конической проточкой носка коленвала, что обеспечивает более точную и плотную посадку шкивов. Цена – 9500 рублей.

Lifan 168F-2L

Этот двигатель имеет встроенный понижающий редуктор с посадочным диаметром выходного вала 22 мм и стоит 12100 рублей.

Мотор Lifan168F-2R

Мотор также оснащен понижающим редуктором, но с автоматическим центробежным сцеплением, а размер посадки вторичного вала редуктора – 20 мм. Стоимость двигателя: 14900 рублей.

Lifan 168F-2R 7A

Как ясно из маркировки, этот вариант двигателя, кроме понижающего редуктора с автоматическим механизмом сцепления, имеет семиамперную световую катушку, что увеличивает его цену до 16500 рублей.

Lifan 168FD-2R 7A

Наиболее дорогой вариант двигателя ценой 21500 рублей отличается не только увеличенным до 22 мм диаметром выходного вала редуктора, но и наличием электростартера. При этом выпрямитель, необходимый для обеспечения зарядки аккумулятора, не входит в комплект поставки.

byd f3 книга по ремонту

ремонт byd

Ремонтные размеры присутствуют. Так же как и показан сам ремонт авто и узлов. В книге показаны, последовательность разборки и сборки при ремонте, с пояснениями и фото и деталировке узлы byd. Рассмотрен хорошо двигатель bydf3, в русском и английском варианте с фото.

byd руководство по ремонту.

содержит много полезной инфы, все узлы показаны детально с последовательностью сборки. Присутствуют проверки до и после ремонта.

Книгу byd руководство по ремонту можно заказать в электронном виде ( стоимость 200 рублей), написав на адрес

скачать книгу ремонт китайских авто

chery fora.

derways aurora

Derways 313150 Aurora

derways aurora технические характеристики

инфа по переднему мосту, неисправности и их устранение, как разобрать и собрать с фото

руководство по эксплуатации автомобиля derways aurora. derways aurora ремонт

130 стр. язык русский

можно заказать. 150 руб.

китайские автомобили книга.

Типа каталога на китайский авто

запчасти faw jinn

в разрезе показаны узлы ( не все), подробная их деталировка

как что отремонтировать, с фото и деталировкой узлов faw landmark

подробная деталировка с фото. язык английский.

электрооборудование язык русский. Снятие и ремонт электрических узлов с пояснительными фото, проверка обмоток и другого

Lifan 168F-2 двигатель: ремонт мотоблока и его регулировки своими руками, замена поршневых колец и двигателя на культиватор Лифан

Китайская компания Lifan (Лифан) – это крупная корпорация, объединяющая множество производств: от малокубатурной мототехники до автобусов. При этом она является и поставщиком двигателей для большого числа мелких фирм, производящих сельскохозяйственную технику и малый мототранспорт.

По общей традиции китайской промышленности, вместо собственных разработок осуществляется копирование какого-либо успешного образца, обычно японского.

Не является исключением и широко распространенный двигатель семейства 168F, устанавливающийся на большое число мотоблоков, культиваторов, переносных генераторов и мотопомп: образцом при его создании послужил мотор Honda GX200.

Общее описание устройства Лифан

Двигатель для мотоблока Лифан мощностью 6,5 л.с., цена которого в различных магазинах колеблется в пределах от 9 до 21 тысячи рублей в зависимости от модификации, имеет классическую компоновку: это одноцилиндровый карбюраторный двигатель с нижним распредвалом и штанговым приводом клапанов (схема OHV).

Его цилиндр выполнен одним целым с картером двигателя, что, несмотря на теоретическую возможность замены чугунной гильзы, заметно снижает его ремонтопригодность при износе ЦПГ.

Мотор имеет принудительное воздушное охлаждение, производительность которого достаточна при работе в жарком климате даже при больших нагрузках.

Система зажигания – транзисторная, при эксплуатации не требующая каких-либо регулировок. Невысокая степень сжатия (8,5) этого двигателя позволяет ему работать на товарном бензине марки АИ-92 любого качества.

При этом удельный расход топлива у этих двигателей составляет 395 г/кВт*ч – т.е. за час работы на номинальной мощности, составляющей 4 кВт (5,4 л.с.) при 2500 об/мин, они при правильных настройках карбюратора израсходуют за час работы 1,1 литра топлива.

На данный момент семейство двигателей 168F включает в себя 7 моделей с различными вариантами комплектации и подсоединительными размерами, общими у которых являются следующие характеристики:

  • Размерность цилиндра (диаметр/ход): 68×54 мм;
  • Рабочий объем: 196 см³;
  • Максимальная выходная мощность: 4,8 кВт при 3600 об/мин;
  • Номинальная мощность: 4 кВт при 2500 об/мин;
  • Максимальный крутящий момент: 1.1 Н*м при 2500 об/мин;
  • Объем топливного бака: 3,6 л;
  • Объем моторного масла в картере: 0,6 л.

❶ Как перебрать движок

Вам понадобится

  • — набор ключей и головок;
  • — ветошь;
  • — комплект прокладок;
  • — сальники;
  • — шомпол.
  • — маркер.

Инструкция

Если вы слышите слабый стук или даже посвистывание в авто – это знак, что пора заняться ремонтом двигателя. Снимите мотор, очистите его от грязи.

Начинайте разбирать двигатель. При этом отмечайте на деталях маркером очередность, чтобы потом все поставить на свое место. Сначала снимите генератор, ремень, помпу.

Затем снимите головку блока цилиндров, для чего открутите гайки. Посмотрите на гильзы: если они не требуют замены, зафиксируйте их гайками, чтобы они не сдвинулись со своего места.

Далее снимите стартер и ступицу коленвала. Переверните двигатель и снимите поддон картера.

Проверьте сальник, который, как правило, запрессован в крышку. Эту деталь понадобится заменить, если имела место утечка масла.

Проверьте люфт распредвала. Он может немного качаться вперед-назад, но вверх-вниз люфта быть не должно. Если же распредвал все-таки сильно ходит вверх-вниз, понадобится установка регулировочных шайб.

Аналогичным образом проверьте коленвал. Если вы заметили значительный люфт, поменяйте упорные шайбы.

Выньте коленвал, открутив все гайки. Кстати, все крепежные детали протирайте ветошью. Затем можете достать поршни, которые не забудьте пометить, чтобы потом не перепутать место установки.

Затем снимите бензонасос, толкатели, картер сцепления, достаньте масляные датчики. Не трогайте лишь переходник маслофильтра.

Прочистите масляную магистраль с помощью шомпола.

Разобрав мотор, следует проверить состояние всех деталей. Сделать это можно следующим образом. Разберите блок цилиндров, после чего налейте немного бензина именно в то место, где расположены поршни. Оставьте все в таком виде по возможности на один день. По прошествии указанного времени осмотрите поршни. В случае если убавился бензин в клапанах, можно проводить осмотр далее.

В обязательном порядке произведите замену прокладок блока цилиндра, зазоров, жидкости, шатунные, коренные вкладыши и ремни, — все нужно тщательно проверить.

Зачастую давление из поршневого пространства сбрасывается не в полной мере, из-за чего отовсюду может давить масло. В обязательном порядке прочистите систему сапуна, чтобы избежать накопления «гуталина». Чтобы двигатель брал меньше масла, стоит протянуть поддон, поменять колпачки.

Тщательно осмотрев мотор, его комплектующие, соберите его в обратном порядке — согласно отметкам на деталях.

Видео по теме

Обратите внимание

Помните, ремонт двигателя – это требующий особого внимания процесс, в котором нет места для мелочей, а выполнить его по силам только человеку с соответствующими умениями, знаниями и опытом. Чтобы профессионально перебрать движок авто следует обратиться только в специализированный автосервис.

Полезный совет

Перепроверьте, все ли поставили на место, закрыли ли двигатель, все ли болты на месте — при элементарном упущении одной мелочи двигатель может пострадать, так как все крепежи помогают сохранить технические узлы в целости. Кроме того, желательно разбирать мотор с помощником — иногда приходится агрегат переворачивать, и сделать это самостоятельно очень сложно.

Перебрать двигатель самостоятельно в 2017

www.kakprosto.ru

Подведем итоги

После проведения всех ремонтных работ с ГБЦ последующую сборку следует произвести в обратной последовательности,  точно соблюдая  момент затяжки болтов и схему обтяжки головки динамометрическим ключом на конкретном ДВС. Параллельно следует проверить состояние патрубков, шлангов и надежность фиксации всех хомутов, заменяя при необходимости  отдельные детали и крепежные элементы на новые. Добавим, что перед началом сборки желательно сразу иметь в запасе новые хомуты.

В процессе сборки важно следить за тем, чтобы провода, датчики, разъемы и колодки были надежно зафиксированы и подключены. На завершающем этапе установки ГБЦ и окончательной сборки следует залить технические жидкости, проверить установку фаз газораспределения и совпадение меток ГРМ, после чего двигатель можно запускать

После запуска дополнительно проверяется работоспособность всех систем, а также герметичность соединений.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
