Прямоток

Виды устройств

В стандартную схему выхлопной системы современного автомобиля входят резонатор (идет первый от двигателя) и сам глушитель.

Резонатор обрезает низкочастотные колебания, а глушитель как низкочастотные, так и высокочастотные, что в комплексе приводит к хорошему результату.

Но в указанную выше схему как совместно, так и по отдельности могут входить следующие типы глушителей:

  1. Из алюминированной стали;
  2. Из нержавеющей стали;
  3. Глушители ограничители, поглотители и отражатели;
  4. Резонаторного типа;
  5. Прямоточные (спортивные) аналоги.

Из алюминированной стали

Устройства из аллюминированной стали характеризуются не только большим сроком службы, от 5 до 10 лет, но и высокой ценой.

Подобрать такой глушитель для своего авто будет затруднительно, так как выпуском таких устройств занимаются только несколько компаний, а самому сделать будет проблематично.

Из нержавеющей стали

Устройства недорогого сегмента, но и срок службы у них всего от 2 до 5 лет. Большой плюс – можно подобрать элемент практически к любому автомобилю.

Ограничители

Используются, как правило, в виде дополнительного устройства, устанавливаемого перед основным.

Принцип работы основан на создании низкого акустического сопротивления.

Конструктивно это выполнено так – в трубе большой диаметр переходит в маленький, затем идет резкое увеличение объема по принципу большой бутылки с узким горлышком. Звук, заходя в большое пространство, уменьшается.

Отражатели

Используются в качестве вторичного глушителя, установленного после основного.

Выхлопные газы попадая в устройство, встречают на своем пути группу акустических зеркал. Отражаясь, от них поочередно газы рассеивают свою энергию, а на выходе получается слабый звук.

Поглотители

Могут использоваться в качестве основного глушителя. Принцип работы основан на поглощении колебаний пористым материалом, как правило, стекловатой, волокна которой колеблясь нагреваются, тем самым преобразуя звук в тепловую энергию. Конструктивно близки к прямоточным аналогам.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как выбрать пуско зарядные устройства для автомобиля

Считаются малоэффективными, так как поглощают только высокочастотные колебания, низкочастотные же пропускает.

Резонаторного типа

Как правило, используются первыми в выхлопных системах в качестве дополнительных.

Принцип шумопоглощения основан на наличии камер разного размера, проходя которые звук эффективно приглушается.

Устроено все так: по центру резонатора проходит труба с прорезями, которую вокруг окружают камеры разного объема. Через прорези выхлопные газы проникают в камеры, где теряется их энергия.

После этого звуки попадают в основное устройство, где еще больше уменьшаются.

Прямоточные

Еще их называют спортивными глушителями. Как правило, изготавливаются из нержавеющей стали. Устанавливаются на спортивные и тюнингованные автомобили.

После установки прямоточного глушителя улучшается всасывание в цилиндры топливовоздушной смеси, понижается сопротивление в выхлопной системе создаваемое обычными аналогами.

Прямоточный глушитель конструктивно чем-то похож на резонатор, имеется такая я же труба с отверстиями и пустые полости, отгороженные перегородками. Только вот сами полости заполняются базальтовой ватой (или другим материалом), которая выдерживает большие температуры.

Состоящая из длинных минеральных волокон базальтовая вата хорошо поглощает звуки, но только до того времени, пока ее не выдует из прямоточника и даже специальные заградительные металлические сетки не спасают ситуацию.

Если прямоточный глушитель, при постукивании по нему, начал звучать как пустая металлическая емкость, то его нужно снова заполнять ватой или менять. Да и звук, издаваемый выхлопной системой, будет другим.

«Прямоток» в автомобиле

Автоунаадагы «прямоток» статья на киргизском языке

Прежде чем подробней подойти к ответу на вопрос: «что такое прямоток?», сразу выделим, что прямотоком называют прямоточный (спортивный) глушитель, а также прямоточную выхлопную систему. Между этими понятиями огромная разница и мы попробуем осветить оба вопроса. И так, начнем с прямоточного глушителя.

Прямоточный глушитель

Главным устройством выхлопной системы, отвечающим за снижение шума от работы двигателя автомобиля, является глушитель. Чтобы понять, зачем нужен прямоток на авто, вначале рассмотрим стандартный глушитель. В стандартном глушителе звуковая волна преломляется и гасится, проходя через ряд камер разных размеров, расположенных внутри банки глушителя. Это позволяет снизить уровень шума до приемлемого уровня.

При этом и поток выхлопных газов также проходит через эту же систему камер, что вызывает появление естественного сопротивления и появление так называемого обратного давления выхлопных газов (противотока). Противоток оказывает воздействие на всю выхлопную систему целиком, препятствуя движению основного потока, а также несколько затрудняя работу двигателю. Точнее, противоток препятствует свободному удалению отработанных газов из камер сгорания, что сказывается на работе мотора, несколько снижая его мощность (часть полезной работы уходит на преодоление противотока).

Теперь о том, что такое прямоток в машине и как работает прямоточный глушитель? Звуковая волна в прямоточном или спортивном глушителе гасится не за счет преломления в камерах, а за счет поглощающего звук материала. При этом внутри банки прямотока ничего не препятствует движению выхлопных газов, там располагается всего одна перфорированная труба, вокруг которой располагается поглощающий звук материал.

Такое строение прямоточного глушителя не создает противотока, в итоге мы имеем оптимизацию работы системы выхлопа.

Что будет если поставить прямоток:

  • улучшение продувки камер сгорания;
  • прирост полезной мощности автомобиля;
  • звучание работы мотора становится громче с преобладанием низкочастотных звуков (спортивный звук);
  • улучшение ходовых характеристик авто (в основном речь идет о разгоне);
  • небольшое увеличение расхода топлива.

Про увеличение расхода топлива. Здесь все логично, прямоток в авто будет лучше отводить отработанные газы, что скажется на количестве топливной смеси поступающей в цилиндр.

Прямоточная выхлопная система

Прямоток на машине будет работать по-настоящему эффективно только тогда, когда все компоненты системы выхлопа будут оптимизированы под прямоточный выхлоп. Установка только прямоточного глушителя даст лишь частичный результат.

И так, вот конфигурация прямоточной выхлопной системы целиком:

  • прямоточный коллектор – он из нержавейки, весит меньше и имеет конфигурацию, создающую зоны разряжения, препятствующие образованию сопротивления потоку выхлопных газов. В прямоточном коллекторе все трубы «штанины» лучше если будут одинаковой длины;
  • катализатор – замена обычного катализатора на спортивный, имеющий высокую пропускную способность (его наличие обязательно в некоторых странах), или же замена катализатора на стронгер (пламегаситель);
  • резонатор – полное удаление резонатора как такового, или его замена на спортивный резонатор;
  • глушитель – установка прямоточного глушителя. Длина и размеры банки прямоточного глушителя будут зависеть от наличия или отсутствия прямоточного резонатора.

Последний пункт означает, что наличие резонатора в прямоточной выхлопной системе позволяет установить глушитель прямоток меньших размеров, и наоборот.

Заключение

И теперь можно ответить на вопрос: «Прямоток что это?» В простом случае это установка вместо стоковых (базовых) резонатора и глушителя прямоточного глушителя (или связки резонатор+глушитель прямотоки). Ну а оптимизация работы выхлопной системы и полноценный тюнинг выхлопа в целом возможен лишь при полной замене всех компонентов системы глушителя на спортивные.

Законно ли это?

Статья 123-1часть 3 КоН КР: переоборудование, а равно установка оборудования для усиления уровня звука (шума) системы выпуска отработавших газов двигателя.

Владелец автомобиля с измененной системой выхлопа отработавших газов, наказывается за превышение нормы уровня шума штрафом в размере — 5500 сом.

По материалам: vyhlopnie-systemi

Как сделать прямоток своими руками

Теперь о том, как всё проделать? В первую очередь следует знать, что нужно будет работать с системой выхлопа в целом. И нужно будет провести операцию, которая поможет избежать ссор с соседями касательно звука вашего автомобиля. Другими словами, проведём профессиональный тюнинг, направленный на придание низкого, спортивного звука.

Что касается труб глушителя, то они должны быть выполнены из материала жаростойкого, так как газ, выходящий из двигателя, горячий и они должны это выдержать.

Чтобы сделать прямоток своими руками, необходимо найти подходящий штатный глушитель, подойдёт и тот, который на машине стоит, если, конечно, он не дырявый. Кроме того, нужно ещё подобрать две трубы нужного размера и специальный поглотитель шума.

Ниже даётся схема прямоточного глушителя, где цифрой 4 и отмечен этот самый материал, поглощающий шум:


Схема прямоточного глушителя

Берём штатный глушитель и осторожно вырезаем стенки, а затем вынимаем все внутренние детали. Дальше подбираем трубу, имеющую меньший диаметр, чем глушитель

Но она не должна быть слишком тонкой, а такой, чтобы идеально подходить к основе. Вырезаем отверстие в том месте, где труба будет вмонтирована. Входной и выходной патрубок внутри глушителя нужно будет соединить отрезком трубы такого же диаметра, как и сама основная труба.

Также множество отверстий диаметром 8–10 мм просверливаются в отрезке трубы, а её концы привариваются. Что касается пустоты внутри корпуса трубы, то её заполняем негорючим материалом, например стекловатой или чем-то вроде неё. После этого корпус глушителя заваривается.

На видео — установка прямоточной системы на автомобиль:

Если постараться и иметь в наличии все необходимые материалы, прямоточный глушитель можно будет сделать всего за час. Как и говорилось выше, снизить шум позволит мягкий наполнитель. В частности, такой материал подавит высокочастотные колебания, но оставит приятный спортивный бас.

Если же прямоточный глушитель делаем с нуля, то технология изготовления схожа с вышеописанной. Только вместо глушителя нужно будет подобрать соответствующего размера трубу и, таким образом, корпус изготовить из цельного куска.

Снижение шума прямотока

Слишком сильный звук такого выхлопа может раздражать, как самого водителя, так и окружающих. Кроме того, за это по российскому законодательству можно получить штраф, если необходимые нормативы шумности не соблюдены. Но есть способы уменьшения громкости такой конструкции.

Заслонка

Заслонка ставится до или после глушителя. Когда она полностью закрыта, звук заметно уменьшается. Но при этом также снижается и мощность авто.

Деталь также позволяет переключаться с прямотока на стандартный глушак. Но тогда на авто должны быть установлены оба элемента. Заслонка ставится перед ними.

Флейта

Флейта или сайленсер – устройство, заглушающее звук выхлопа. Она продаётся во многих автомагазинах. Но можно сделать её и своими руками.

Для этого понадобятся два отрезка трубы толщиной приблизительно около 1 мм, а также кусок листового металла, чтобы сделать фланец. Для флейты лучше применять нержавеющую сталь, а не чермет, так как последний недолговечен. Также необходимы: сварочный аппарат, болгарка, гаечные ключи и электрическая дрель.

Работа выполняется в следующем порядке:

  1. Замеры и подгонка деталей под нужные размеры.
  2. Высверлить множественные отверстия в трубах и во фланце.
  3. Зачистить детали и сварить их с последующей зачисткой сварных швов.
  4. Покрасить изделие. Для этого подойдёт только краска с отличной термостойкостью.
  5. Установить элемент после высыхания на выхлопной патрубок.

Возможные неудобства, связанные с тихим глушителем

Машина теперь будет работать тише, чего мы и хотели добиться, но могут быть и некоторые недостатки – увеличение общего веса выхлопной системы. Поэтому надо повесить более крепкие кронштейны, чтобы на неровной дороге выхлопная труба не оторвалась. Еще бывают случаи, когда вешают резиновые амортизаторы. Но по факту, самодельный резонатор будет весить примерно 2-3 кг.

Также надо протестировать в действии, как работает выхлопная система, чтобы газы нормально выходили через выхлопную трубу. Поэтому проверять надо на повышенных оборотах, тогда можно будет сделать правильные выводы. Но как правило, через такой резонатор газы будут выходить без затруднений.

А далее на видео еще один способ как уменьшить звук глушителя, сделав действительно очень тихую выхлопную систему:

Как сделать прямоток тише

Установив прямоток, некоторые автовладельцы разочаровываются в проделанной работе: езда стала крайне некомфортной из-за слишком сильного рёва. Ведь одна из задач глушителя как системы — это гашение шумов, «успокаивая» выхлопные газы. Машина с выхлопом громче 96 ДБ не сможет пройти технический осмотр. К тому же, громче или тише будет реветь авто — на скоростных показателях это не отразится.

Чтобы сделать прямоток тише, применяется несложная конструкция, называемая «флейта». Она представляет собой перфорированную трубку с приваренной шайбой, крепящейся на выходе прямотока и уменьшающей шум.

Флейта на выходе прямотока делает выхлоп тише

Принцип действия флейты для прямотока в том, что при изменении сечения выхлопного канала и выходе отработанных газов через перфорации, разбивается звуковая волна, происходит изменение скорости и давления, громкость снижается на 3–4 ДБ и выхлоп становится тише. Правильное название флейты — сайленсер, и массовые модели китайского производства стоят от 500 рублей. Грамотно вварить сайленсер смогут в автомастерской.

Таким образом, установка прямоточного глушителя — это мера, оправданная для тюнингованного силового агрегата. Она даёт реальный прирост мощности за счёт лучшего выхода отработанных газов, эффективной продувки цилиндров и наполнения их топливовоздушной смесью. Спешить при выборе прямотока не стоит, так как неправильная переделка штатно подогнанной под силовые показатели выхлопной системы может только ухудшить характеристики автомобиля. Изготовление прямоточного глушителя своими руками — творческий процесс, впрочем, как и выбор дорогого и качественного прямотока производства именитой фирмы. При установке прямоточного глушителя на нетюнингованный двигатель тоже нужно быть внимательным — в надежде увеличить мощность можно получить только надоедливый гул.

Как сделать флейту самостоятельно?

Если у вас имеется желание, некоторые знания и навыки, флейту для прямотока своими руками можно выполнить при помощи минимального набора материалов и инструментов. Получится достаточно дешевый вариант, который будет лучше, чем китайский аналог. При этом вам потребуется труба из нержавеющей стали диаметром 20 миллиметров, а также листовой металл толщиной толщиной до одного миллиметра. Сварка лучше всего подойдет дуговая. Не стоит забывать и о правилах безопасности.

К трубе приваривается заглушка с отверстиями из листа металла. Далее прикручиваются болты в количестве нескольких штук. При изготовлении лучше всего точно измерить диаметр прямотока у среза, чтобы заглушка входила недостаточно плотно, но при этом не было зазора

Важно помнить, что такая установка также может уменьшить мощность двигателя. Ведь сделать процесс вывода газов тише без потерь точно не получится

Именно поэтому стоит сразу подумать о том, нужно ли вам данное дополнение или вы хотите остаться на прежней мощности, но при этом постоянно терпеть громкие звуки из вашего двигателя.

Как сделать прямоток тише

Для снижения громкости выхлопа используют устройства, которые уменьшают проходное сечение выхлопного патрубка глушителя. Рассмотрим часто используемые на автомобилях заслонку и флейту.

Установка заслонки

Заслонку устанавливают либо до, либо после глушителя. Громкость выхлопа прямотока будет явно снижена только при полностью закрытой заслонке. Остаются технологические просветы 3–5% для прохода отработавших газов — поэтому мотор не глохнет. В связи с этим мощность двигателя значимо уменьшается из-за перекрытия системы выхлопа.

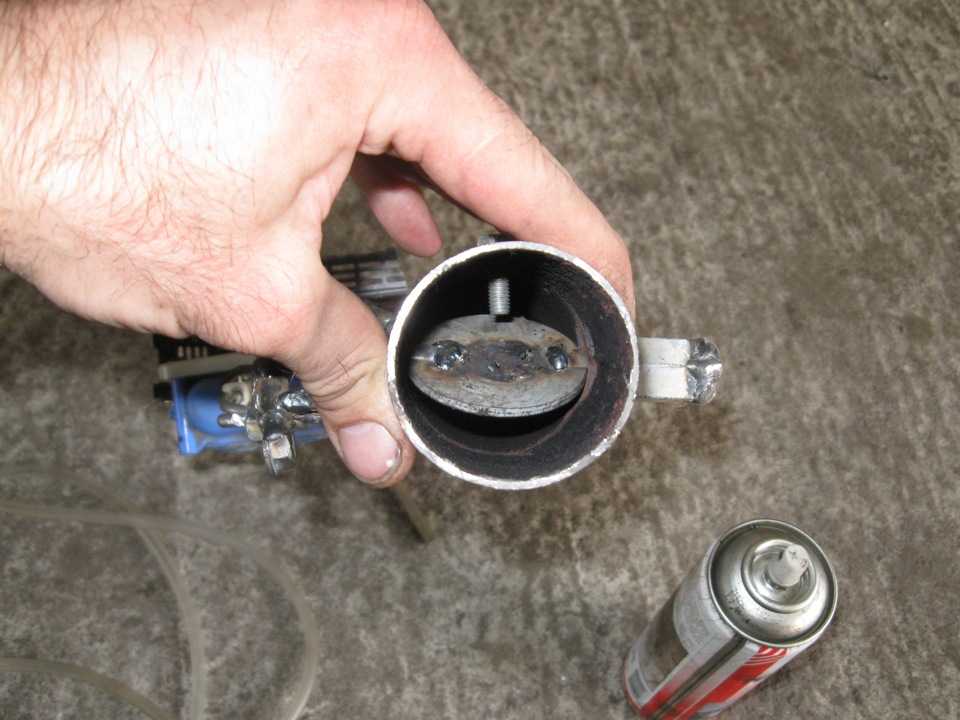

заслонка изготовлена своими руками

Также применяют заслонку для переключения с прямоточного на обратноточный глушитель и наоборот при необходимости. В этом случае устанавливают новый глушитель параллельно старому, а заслонку монтируют перед ними. Эту схему уже используют на некоторых марках автомобилей с завода.

механическая регулировка заслонки осуществляется на ходу водителем из кабины

Проехать с закрытой заслонкой небольшое расстояние можно, а ездить постоянно — неприемлемо для двигателя.

заслонка установлена перед глушителем

Изготовление и установка флейты

Флейта (сайленсер) обладает более предпочтительными характеристиками. Она заглушает просвет выхлопной трубы гораздо меньше, чем заслонка. Флейту можно купить, зная внутренний диаметр выпускного патрубка, или изготовить своими руками. Различные конструкции сайленсера показаны на фото.

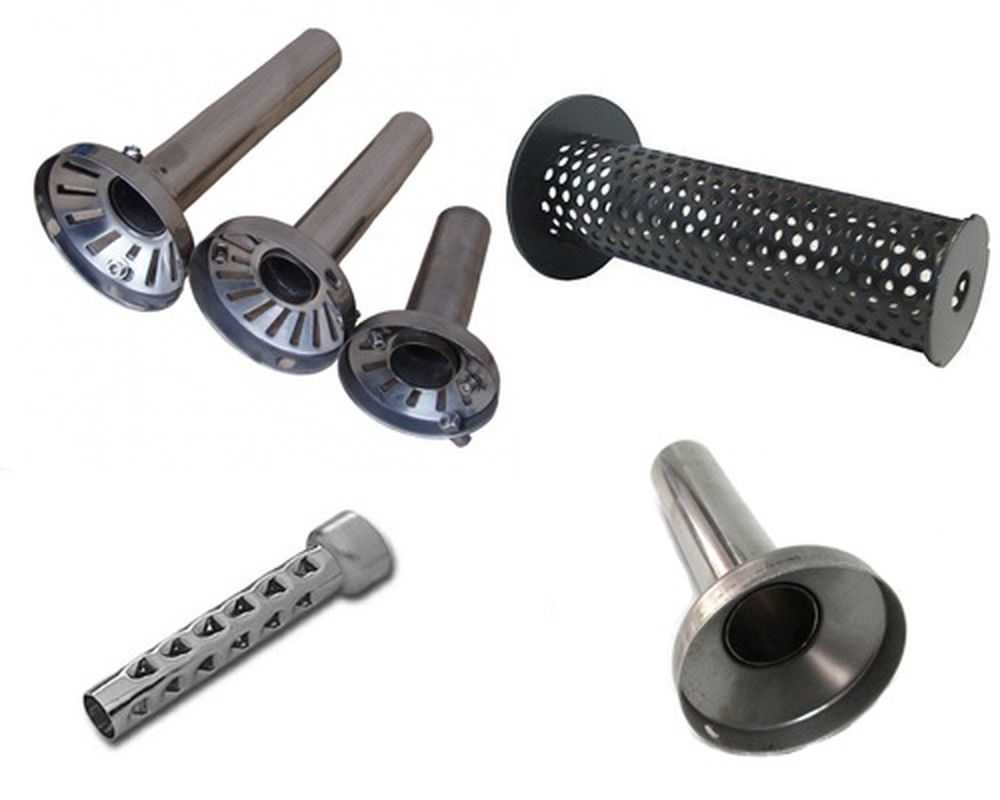

заводские модели

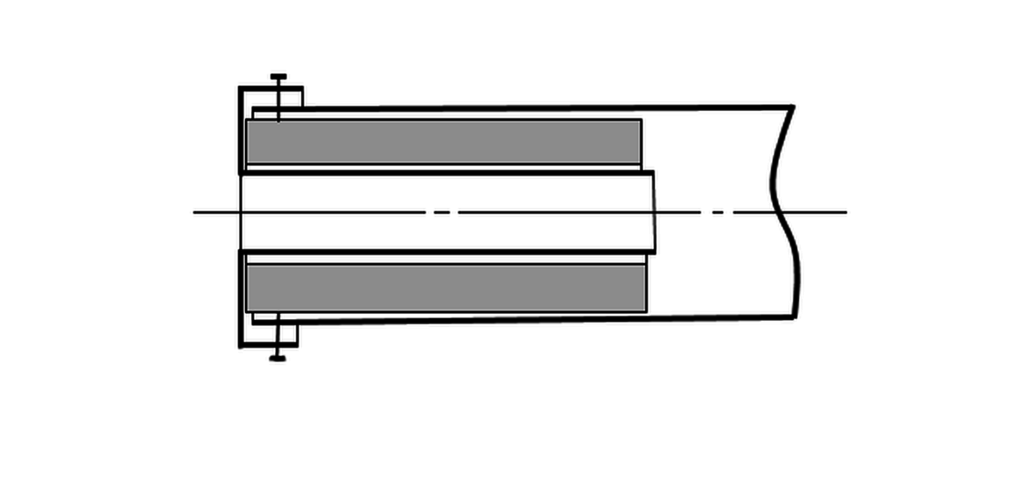

Варианты монтажа флейты

Возможные варианты исполнения флейты.

  1. Внешнее — для диаметров выпускного патрубка до 50–60 мм.
  2. Внутреннее — для больших диаметров. Диаметр меньшей трубы должен быть на 15–40% меньше диаметра выходного патрубка, длина — от 0,25–0,35 м до 0,50–0,75 м. В ней, как правило, выполняются разгрузочные отверстия.
  3. Для улучшения звукоизоляции выхлопа возможен вариант обмотки флейты минеральной ватой. Защищаем её от выдувания по периметру мелкой металлической сеткой, как делали на прямоточном глушителе. Потеря мощности двигателя в этом случае будет более ощутимой, но двигатель будет работать стабильней, чем с закрытой заслонкой.

звук становится «приятней» для ушей автоинспектора

Инструменты и материалы для изготовления флейты

Необходимые инструменты:

  • болгарка;
  • электродрель;
  • аппарат для сварки;
  • гаечные ключи.

Заготовки правильнее выбрать из нержавеющей стали толщиной 0,8–1,2 мм, что гарантирует длительность эксплуатации. Заготовки из «чёрных» металлов допустимы толщиной 2,0–2,5 мм или меньше, если планируем кратковременные периоды эксплуатации флейты. В качестве заготовок используем два обрезка трубы и листовой металл для фланца.

Изготовление флейты своими руками

Порядок выполняемых работ:

  1. Подгоняем все детали в требуемые размеры. Размеры фланца и большей трубы вымеряем «по месту».
  2. Сверлим отверстия.

    Для дополнительной разгрузки системы выпуска от избыточного давления отработавших газов сверлят отверстия во фланце.

  3. Зачищаем, готовим к сварке.
  4. Самостоятельно или с помощью сварщика свариваем детали, проводим зачистку швов.

  5. Для защиты от коррозии красим флейту термостойкой краской.

  6. Монтируем флейту на выхлопной патрубок и наслаждаемся звуком.

Видеоматериалы про флейту

Видео: звук выхлопа через прямоток без флейты

Видео: звучание флейты на том же автомобиле

Как сделать прямоточнй глушитель тише

ПГ делается тише по ходу его собирания. И каждый умелец осуществляет это по-разному, используя минвату, стружки металла, ёршики или асбест. Рекомендуется также устраивать внутри самодельного глушителя несколько отделений, образующих дополнительную резонацию.

Устройство прямотока различными способами подразумевает использование минваты, стружки и другие наполнителей

Автомашина с выхлопом громче 96 дБ ТО не проходит, границу не пересекает, по городу не разъезжает. Таков закон. Звук сегодня ограничивают даже в автоспорте, где казалось бы не должно быть ограничений и рамок.

Решив приглушить ПГ, нужно понимать, что это никоим образом не должно сказаться на эффективности новой системы. Ни один из компонентов системы ПГ не должен создавать сопротивления выхлопным газам.

Флейта

Флейта или сайленсер в ПГ — это упрощённая конструкция, используемая тюнерами. Её задача – «утихомирить» ПГ, получив законные дБ на выходе.

Сделать флейту несложно. Достаточно будет использовать в качестве глушителя кусок перфорированной 20-сантиметровой трубки с диаметром, который немногим больше выхлопа (на 1/3). На трубу обязательно фиксируется дисковая либо конусная шайба, для выполнения роли заглушки. Крепление осуществляется на болтах у воздушного среза. Шайба, собственно говоря, и создаёт конструкции форму, напоминающую флейту.

Флейта применяется в ПГ для снижения шума

Стоимость готовых сайленсеров в магазинах варьируется в пределах 8–150 долларов. Китайские модели стоят очень дёшево, но качества от них не жди. Оригинальные, хорошие флейты европейского производства можно приобрести за 100–150 долларов.

Флейту для ПГ можно собрать и своими руками. Ниже приведена схема, по которой можно легко изготовить такую модель.

Самодельная флейта собирается просто

Самодельная флейта собирается просто:

  • берётся 20-сантиметровая стальная труба (рекомендуется брать нержавейку) и лист железа толщиной 1 мм;
  • проводится сварка (желательно дуговая);
  • изначально к трубе должна быть приварена заглушка с отверстиями под болты на 8.

Рекомендуется крепить на все 3 болта, однако можно и на 1. Это будет в разы быстрее.

Заслонка

ПГ с заслонкой — это универсальная возможность одновременно повысить мощность ДВС и сделать тихий прямоток. Конструкция подобного типа известна автолюбителям давно, встречается даже в штатном исполнении на некоторых моделях БМВ.

Работа заслонки ПГ опирается на следующий принцип. Когда мотор функционирует на низких оборотах, газы выходят через стандартный, обычный глушитель. В это время ПГ бывает закрыт заслонкой. А вот как только ДВС переходит на высокие обороты, заслонка в ПГ открывается, и за счёт усиленной вентиляции выдаётся оптимально крутящий момент.

Заслонка управляется, к примеру, на БМВ автоматически. Но известны и ручные модели.

Цена на готовую систему с заслонкой бывает высокой, особенно для машин с АКПП. Так, стоимость такой системы вкупе с титановым пауком равна примерно в 2–3 тыс. долларов.

Умереннее стоят аналоговые модели, схожие по возможностям с оригинальными. Однако для успешного апргейда такого варианта могут потребоваться специфические знания толкового моториста.

Прямоток с заслонкой считается наиболее эффективным вариантом повышения мощности ДВС

Изготовить заслонку можно и своими руками, однако результат такой установки предсказать нет возможности. Лучше и не рисковать.

Какой бы вариант изготовления ПГ не был выбран, не стоит исключать готовые модели и комплекты. В некоторых случаях будет намного проще купить их, чем возиться с трубами, сварочным аппаратом и наполнителями.

Особенности строения обычного глушителя

Как гасится звуковая волна в обычном стоковом глушителе? Внутри банки он разделен на перегородки, камеры, отражатели. Это напоминает небольшой лабиринт, где волна звука разбивается, отражается и пере отражается, гасится, компенсируется, разделяется и уменьшает свою энергию. На выходе мы получаем не серию очень громких взрывов, а тихое «урчание».

В обычном глушителе по всем этим лабиринтам идет не только волна звука, но и поток отработанных газов. И там он испытывает сильное сопротивление, т.к. свободно двигаться не может. Вот это сопротивление и создает обратное давление выхлопных газов, которое носит название «противоток».

Отрицательным эффектом этого противотока является затруднение освобождения камер сгорания от отработанных газов. Чтобы компенсировать давление противотока, тратится работа двигателя. Если уровень обратного давления минимизировать, или вообще свести к нулю, то двигатель не будет тратить усилия на преодоление противотока, а значит его полезная мощность возрастет.

Для этих целей и был разработан спортивный глушитель прямоточного действия. Он должен решить сразу две задачи:

  • корректно и в должной мере гасить звуковую волну, возникающую при взрыве топливной смеси в камере сгорания;

  • до минимума свести действие противотока.

Как он справляется со своей функцией, об этом немного подробней при рассмотрении его строения.

Основные элементы выхлопной системы

Конструкция выхлопной системы становится более сложной, но с каждой новой моделью машины она включает в себя все те же элементы.

Коллектор

Приемная труба является промежуточным звеном между двигателем машины и нейтрализатором (катализатором). Коллектор отвечает за вывод газов. Так как в этом случае идет очень сильная механическая и температурная нагрузка, которая может доходить до 1000 градусов, то к этой части глушителя предъявляются довольно строгие требования. Поэтому при изготовлении приемной трубы используют только самые лучшие сплавы чугуна и стали.

Также на этой детали иногда устанавливают вибро-компенсатор (гофру), благодаря которому вибрация двигателя гасится и не переходит дальше по выхлопной системе.

Нейтрализатор

В каталитическом нейтрализаторе (или катализаторе) происходит «дожиг» несгоревших остатков топлива и переработка окиси углерода. Этот элемент выхлопной системы представляет собой специальную камеру или бачок, в котором расположен керамический или металлический элемент в виде сот. Благодаря этим сотам газовые смеси очищаются за счет химических реакций.

Сейчас производители начали изготавливать многосекционные нейтрализаторы, отвечающие всем международным стандартам, которые производят обработку большего спектра вредных веществ.

Передний глушитель (резонатор)

Резонатор – по сути, является одной из тех деталей, которые принято называть глушителями. Этот элемент выполняет функцию снижения шума, но никак не очистки выхлопных газов. Когда газы проходят через резонатор, создается много шума. Поэтому внутренняя «начинка» переднего глушителя представляет собой многочисленные решетки и отверстия, которые позволяют снизить скорость вырывающихся газов, а также вибрацию. По большому счету резонатор – это бак с перфорированной трубой.

Передние глушители бывают:

  • Активными. Такие глушители изготавливаются из специальных звукопоглощающих материалов, а их конструкция отличается простотой.
  • Реактивными. В глушителях этого типа используются комбинации из расширительных, а также резонаторных камер.

Не стоит путать резонатор с задним глушителем, так как их конструкция сильно отличается.

Задний глушитель

Когда мы говорим «глушитель» то чаще всего в виду имеется именно задняя часть выхлопной системы. Этот элемент производит окончательное поглощение шума, а также осуществляет завершающий вывод газов.

В отличие от резонатора, внутренняя «начинка» заднего глушителя неоднородна. Внутри него установлено несколько камер со специальными наполнителями. Благодаря пористой структуре, системе перегородок и воздуховодам удается не только избавиться от сильного шума, но снизить температуру в системе.

Говоря о снижении шума, нельзя обойти стороной другой тип системы, который снижает повышенный шум в выхлопной трубе.

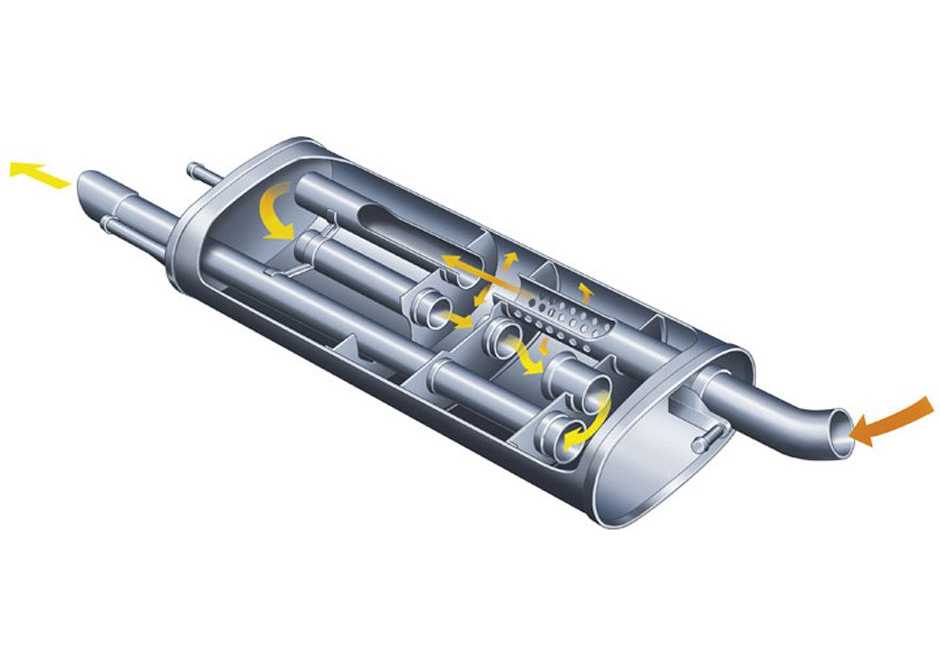

Устройство глушителя автомобиля в разрезе, действующего по принципу поглощения шумов, изображено на схеме.

Как и в резонаторе, здесь устанавливаются перегородки и перемычки в виде трубок. Только в последних выполнено множество отверстий различного диаметра (перфорация), а по бокам уложен негорючий поглощающий материал. Как правило, для данных целей используется базальтовая либо каолиновая вата, спокойно выдерживающая температуру газов 600–700 °С.

Звуковые волны, проходя через соседние патрубки с отверстиями, частично рассеиваются и гасятся за счет наложения друг на друга. Вторая часть колебаний поглощается наполнителем, а третья сглаживается благодаря перегородкам и изменению направления потока.
