Что такое блок комфорта и для чего он нужен?

Удобство и комфорт – это приоритетные направления потребительских качеств современного автомобиля. Они реализуются с помощью электроники и механики. Люди готовы заплатить лишние деньги, чтобы купить комфортабельный автомобиль. И это не только мощный двигатель, хорошая подвеска, коррозийная стойкость.

Многие покупатели выбирают автомобиль с блоком комфорта. Это специальный прибор, содержащий логические схемы и обеспечивающий набор функций при определенных манипуляциях водителя: включает освещение в автомобиле, отвечает за открывание-закрывание замков, корректную работу стеклоподъемника, а также регулировку зеркал и обогрев стекол.

Блок комфорта состоит из грамотно спроектированной схемы, с защитой от перенапряжения, переполюсовки и импульсных помех по питанию.

Сделал диагностику блока комфорта. С чего начать?

Имею проблему с запиранием и открыванием дверей с брелка. А ещё,несколько месяцев назад, перестал открываться багажник с кнопки на водительской двери — открывается только с брелка.

Сделал диагностику(пришла посылка) и получил такие результаты.

Подскажите с чего начать. Так понимаю, что где то пробой на массу, отсюда и вся свистопляска.

Переключатель поворота исправил, так как он издавал треск (коротил) при включении поворотника.

Не понимаю эту ошибку «Электродвигатель стеклоподъемника на стороне пер. пас., настройка не выполнена или выполнена неправильно», так как когда то менял тросик, правда на водительской, и двигатель не требует ни какой настройки, так как он сам отключается в крайних положениях.

В общем смотрите, может что подскажете.

БУ: 0046 — Центральный модуль систем комфорта

Master — 001 Идентификация

17.08.2016 18:36:51 Top^ Обозначение системы 6T Komfortgerбt HLO 0003 Версия ПО — Версия АО — Номер детали VW/Audi 1C0959799B Номер детали АО ———— Кодирование 258

Master — 002 Регистратор событий (10)

17.08.2016 18:36:51 Top^

$46B / 01131 025 Включение указателей поворота, неопределенное состояние переключателя ERRORSTATE sporadic

$475 / 01141 027 Выключатель отпирания крышки багажного отсека, недостоверный сигнал ERRORSTATE sporadic

$3B3 / 00947 029 Выключатель дист. отпирания крышки багажного отсека, короткое замыкание на массу ERRORSTATE static

$54E / 01358 027 Выключатель запирания дверей из салона, со стороны ВОД, недостоверный сигнал ERRORSTATE sporadic

$3A0 / 00928 027 Привод центрального замка со стороны водителя, недостоверный сигнал ERRORSTATE static

$54F / 01359 027 Выключатель запирания дверей из салона, со стороны ПП, недостоверный сигнал ERRORSTATE sporadic

$3A5 / 00933 062 Электродвигатель стеклоподъемника на стороне пер. пас., настройка не выполнена или выполнена неправильно ERRORSTATE sporadic

$3A1 / 00929 027 Привод центрального замка со стороны переднего пассажира, недостоверный сигнал ERRORSTATE static

$3A2 / 00930 027 Привод центрального замка сзади слева, недостоверный сигнал ERRORSTATE static

$3A3 / 00931 027 Привод центрального замка сзади справа, недостоверный сигнал ERRORSTATE static

Установка климат контроля

Те владельцы автомашин, в которых нет установленного с завода климат контроля, заказывают установку или делают своими руками. Но установить климат контрольную систему можно не на каждое авто, зависит от конструкции печки, а именно, можно ли подсоединить дополнительные сервоприводы и протянуть проводку под торпедой.

Для установки климат контроля потребуется:

Электропроводка, целый жгут.
Сервоприводы.
Два датчика температуры, которые монтируют в патрубки печки.
Два датчика температуры, которые монтируют в центральные каналы воздуховода.
Датчик вентилятора.
Электронный блок управления.
Датчик солнечной радиации (необязательно).

Неисправности блока комфорта

Наиболее распространенными являются неполадки электронной части устройства. Если подключение блока комфорта было произведено некорректно, то могут появиться проблемы с включением света в салоне. Также устройство может неправильно позиционировать зеркала заднего вида. О наличии неполадок свидетельствует прерывистая работа автоматических стеклоподъемников.

Специалисты, занимающиеся подключением блоков комфорта, производят диагностику неисправного оборудования при помощи расшифровки кодов ошибок, зафиксированных системой. Электронный блок регистрирует изменение напряжения электропитания, обрыв электрических цепей и прочие неполадки.

Помимо интеграции блока комфорта в автомобиль, Вам может потребоваться переустановка автосигнализации. Замена противоугонной системы на более совершенную модель позволит Вам не беспокоиться о сохранности своего транспортного средства.

Готовимся к работе по всем правилам

Чтобы качественно установить кондиционер на автомобиль, вам необходимо обеспечить себя профессиональным оборудованием. Для обеспечения корректной работы будущего климатического оборудования вам понадобится комплект кондиционера и инструменты для установки. Сюда должны войти: набор ключей, а также стандартный набор отверток и различных плоскогубцев; качественная дрель, а также сверла по металлу и пластику; необходимо еще и специализированное место с подъемником или ямой, чтобы при необходимости можно было опуститься под машину, но это может не понадобиться.

Перед тем как приступить к установке кондиционера, внимательно прочтите инструкцию и проконтролируйте, чтобы все детали были в комплекте. Если заметили, что чего-то не хватает, сразу обратитесь в магазин, где приобретали устройство, не стоит начинать работу. Также при организации места для деятельности захватите руководство по эксплуатации вашего авто, потому что некоторые элементы конструкции, с которыми предстоит работать, нужно будет для начала найти. Вряд ли вы точно знаете каждый болтик в машине.

Климатическая установка Audi A6 ’98

Концепция размещения элементов системы кондиционирования, применяемая на предыдущей Audi A6, заменена концепцией симметричной компоновки, при которой вентилятор подачи свежего воздуха расположен вне салона автомобиля. Также воздушное кондиционирование заменено, как и у модели AudiA8, водяным кондиционированием с правым и левым клапанами для регулировки обогрева N175/176 и насосом для циркуляции хладагента V50.

В силу того, что новая концепция размещения элементов системы кондиционирования воздуха аналогична для моделей с левым и правым рулевым управлением, удалось сократить многообразие ее вариантов.

Типы и функционал блоков управления электропакетом

Используемые в различных транспортных средствах блоки управления электропакетом могут отличаться функционалом и особенностями работы, но в общем случае на них возлагается управление следующим электрооборудованием:

Стеклоподъемники всех дверей и механизм блокировки стеклоподъемников;
Привод наружных (боковых) зеркал заднего вида;
Подогрев наружных зеркал заднего вида;
Подогрев заднего стекла;
Подогрев передних сидений;
Центральный замок;
Механизм блокировки и замки багажника и капота;
Указатели поворотов передние и задние;
Внутрисалонное освещение — лампа на потолке, лампы на центральных стойках, лампы на порогах, освещение багажного отсека;
Подсветка приборной панели;
Наружные осветительные приборы — противотуманные фары и задние противотуманные фонари, габаритные огни, огнь заднего хода.

Включение, отключение и изменение режимов работы указанного электрооборудования осуществляется подачей управляющих сигналов на исполнительные устройства — электродвигатели или мотор-редукторы, нагревательные элементы или лампы/светодиоды. Замыкание цепей, как уже указывалось выше, осуществляется соответствующими реле или ключами. Управляющие сигналы формируются несколькими микроконтроллерами и микросхемами-драйверами управления, количество которых в блоке управления может достигать пяти и более. Каждый микроконтроллер и драйвер отвечает за различные приборы, обычно отдельные микросхемы используются для управления стеклоподъемниками, наружным и внутренним освещением, центральным замком и т.д.

При этом не каждый контроллер электропакета имеет весь указанный функционал. Стандартно на данный узел возлагается управление стеклоподъемниками, зеркалами и центральным замком, при расширенном функционале под управление блока попадают внутрисалонное и наружное освещение, и другие электрические приборы. Соответственно, на автомобилях в различной комплектации используются неодинаковые по функционалу и возможностям блоки управления ЭП.

Следует отметить, что в нашей стране зачастую система управления электрооборудованием, которая помимо стеклоподъемников, замка и зеркал включает в себя другое оборудование, называется полным электропакетом (ПЭП). Однако это скорее маркетинговый ход, чем отражение реальных возможностей системы — многие зарубежные автомобили имеют больше возможностей, чем так называемые ПЭП в отечественных авто.

Температурные границы и функции внутри режима

У «полностью автоматических» кондиционеров уровень «комфорта» может различаться в зависимости от производителя оборудования (у разных моделей заводом может быть запрограммирована разная температура). Среди присутствующих на российском рынке торговых марок чаще всего устанавливаются границы:

Минимальная — 21°по Цельсию;
Максимальная — 27°по Цельсию.

При включении режима «AUTO», оборудование самостоятельно определяет нужную температуру в комнате, регулируя её в соответствии с заданными системой настройками (часто кондиционеры поддерживают 23-25 градусов). Точность температурных границ в автоматическом режиме обычно колеблется не более 2 градусов. Большинству современных моделей доступна корректировка климата с помощью функций, которые прибор может включать попеременно:

Обогрев;
Охлаждение;
Вентилирование;
Осушение.

Какой из них будет применен системой, зависит от температуры в комнате на момент включения режима «Авто».

Таким образом, при включении автоматического режима в помещении, температура которого ниже заданного на пульте, будет произведен нагрев воздуха. После чего прибор перейдет в режим ожидания. Когда сплит-система будет активирована при высоких температурах, произойдет охлаждение воздуха до заданных критериев, затем оборудование самостоятельно переключится на режим ожидания. При колебаниях температуры за пределы «заводских» установок, произойдет автоматическое включение процесса охлаждения либо подогрева.

Повышенная влажность и застоявшийся воздух

После включения сплит-системы, в некоторых моделях при помощи датчиков оценивается не только температура, но также степень влажности. Кондиционер в режиме «Авто» активизирует функцию «Осушения» при высоких показателях влажности, и «Вентилирования» – для циркуляции воздушных потоков.

Принцип работы климат-контроля в автомобиле

Общий принцип функционирования климатической установки выглядит следующим образом:

Владелец автомобиля выставляет на пульте управления требуемое значение температуры.
Вентилятор осуществляет забор воздуха с улицы.
Поток подается через фильтр в климатическую установку. На входе устройства расположен радиатор испарителя, предназначенный для осушения и охлаждения воздуха. Отделенная влага скапливается в нижней части испарителя и стекает наружу через специальную трубку.
Прошедший через испаритель поток поступает в нагревательную часть, оснащенную радиатором. Последний подключен к системе охлаждения в постоянном режиме. Количество подаваемого на нагрев воздуха регулируется автоматической заслонкой.
Затем происходит смешивание холодного и горячего потока в необходимой пропорции. Полученная смесь подается в воздуховоды, распределяющие ее по салону. В каналах расположены заслонки, автоматически подающие потоки в разные точки салона автомобиля. Система подготовки воздуха ориентируется не только на температуру в салоне, но и на погодные условия на улице. В зимнее время за создание комфортных условий отвечает радиатор отопителя, в летнее — испаритель.

Климатические установки различных автомобилей могут иметь отличия в алгоритмах работы, зависящие от:

типа и числа датчиков;
конструктивных особенностей заслонок;
программного обеспечения.

Как отличить климат-контроль от обычной системы обогрева?

Для определения типа установки достаточно посмотреть на внешний вид блока управления. На климате обязательно имеются кнопки с пиктограммами «Auto» или «Dual». Для распределения потоков воздуха на обычном кондиционере используется рукоятка. Но имеются исключения — ряд машин оснащается электронными заслонками при использовании обычного кондиционера.

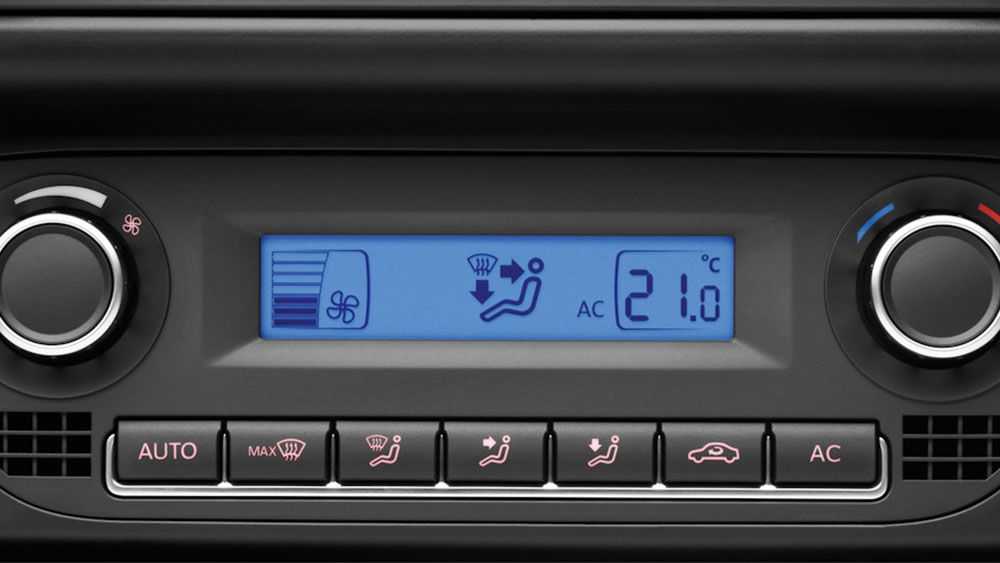

Блоки управления кондиционером (слева) и климатом на Поло Седан (справа)

Отличить обычную систему отопления от климата можно по отсутствию кнопки запуска кондиционера, которая обозначается как «АС» или «А/С».

Отличия климата от кондиционера изложены в видеоролике от канала AUTO VEVO.

Матрица безопасности SIMATIC Safety Matrix

Матрица безопасности SIMATIC, которая может быть использована в дополнение к CFC, является инструментальным средством (Safety Lifecycle Tool), предназначенным для обеспечения безопасности на протяжении всего жизненного цикла установки. Ее можно использовать как для удобного проектирования отказобезопасных приложений, так и для их эксплуатации и обслуживания. Основанная на испытанном принципе матрицы «причина-следствие», она хорошо подходит для процессов, в которых заданные состояния требуют определенных реакций для обеспечения безопасности.

При анализе рисков установки проектировщик может соотнести события (причины), возникающие в ходе процесса, с определенными реакциями (следствиями). В горизонтальных строках матрицы, которую можно сравнить с программой обработки электронных таблиц, он вводит возможные события (входы), конфигурирует их вид и количество, логические операции над ними, возможные задержки и блокировки, а также, в случае необходимости, допустимые ошибки. Затем он определяет в вертикальных столбцах реакции (выходы) на созданные события. Связывание событий и реакций осуществляется простым щелчком на ячейке, находящейся на пересечении строки и столбца (рис. 4). На основе этих данных матрица безопасности автоматически генерирует сложные CFC-программы.

Рис. 4. Матрица безопасности

Автоматический режим рециркуляции

Ещё одно новшество. При нажатии кнопки 14 режим рециркуляции включается/выключается автоматически, для чего система использует показания сенсора качества воздуха. О его активации свидетельствует жёлтая лампочка, встроенная в клавишу. Задействование этого режима приводит к включению рециркуляции в следующих случаях:

если сенсор выявляет наличие в поступающем извне воздухе повышенную концентрацию вредных веществ. При снижении уровня вредных веществ до нормативных показателей рециркуляция будет выключена;
если включён режим обдува лобового стекла. В данном случае рециркуляция будет действовать 20 секунд, после чего выключится.

Отметим, что датчик качества воздуха способен анализировать воздух только на наличие определённых вредных веществ, на запахи он не реагирует. В последнем случае нужно задействовать кнопку 13 для ручного включения режима.

Принцип работы

Климат – контроль способен автоматически поддерживать температуру воздуха в салоне в пределах 16-30 °С. Необходимая температура устанавливается при помощи регулятора, находящегося на приборной панели. Регулятор посылает сигнал в электронный блок, который активирует соответствующую программу. После чего, блок управления опрашивает по очереди все имеющиеся в системе датчики, и на основании полученных данных дает определенные команды исполнительным устройствам.

Воздух попадает в салон машины минуя радиатор отопителя, где он нагревается, благодаря охлаждающей жидкости. Температуру воздуха при этом регулирует центральная заслонка, которая помогает смешивать холодный и горячий воздух.

При необходимости включается кондиционер. Он удаляет излишнее тепло и влагу из салона.

Автомобильный кондиционер с питанием от прикуривателя

Чтобы он не отвалился можно дополнительно укрепить его силиконом.

Полезно! Если в гараже завалялись рояльные петли с их помощью можно соединить крышку и корпус контейнера.

Соединить выход насоса и вход радиатора на крышке. Чтобы вода не мешала во время езды, к выходу радиатора можно также прикрепить какой-нибудь шланг.
Провести провода к старому зарядному устройству.
Готово.

Выгляди эта установка не самым презентабельным образом, но со своими функциями справляется. Перед тем как подключить самодельный агрегат к прикуривателю в контейнер необходимо засыпать льда и залить его водой. Как только «кондей» включится, насос начнет тянуть холодную воду из контейнера в радиатор, а вентиляторы будут раздувать полученный холодный воздух по салону автомобиля.

Преимущества такого прибора – это его экологичность и низкая стоимость. Если говорить об эффективности, то этим похвастаться самодельный кондиционер тоже может. Через час, когда лед растает, достаточно только засыпать новую порцию и агрегат снова будет насыщать прохладой раскаленный автомобиль.

Как пользоваться климатической установкой

Как уже отмечалось, при включении зажигания климатическая система начинает работать в режиме «АВТО», руководствуясь теми параметрами, которые остались в памяти после последнего изменения режима работы устройства. При этом загорается дисплей, и на нём появляются пиктограммы под номерами 2/3/7/8. С целью поддержания заданной пользователем температуры климат-контроль использует датчики, с помощью которых осуществляется регулировка скорости вращения притяжного вентилятора и распределения (смешивания) холодного и горячего воздуха.

Климатическая система Климатроник способна автоматически корректировать параметры работы при увеличении интенсивности солнечного излучения – для этого в системе предусмотрена установка соответствующего датчика. Ручная регулировка Климатроника при этом не требуется.

Ещё раз отметим, что все изменения режима работы климатической системы, выполненные до момента выключения зажигания, запоминаются, и при последующем включении климат-контроля он начинает функционировать с пользовательскими параметрами. Но есть одно исключение: включённый режим рециркуляции запоминается в памяти только на 20 минут после выключения устройства. По прошествии этого временного интервала режим рециркуляции стирается из памяти.

Чем отличается климат-контроль от кондиционера в машине, квартире: сравнение, плюсы и минусы

нарисованный человек задумался о разнице между кондиционером и климат-контролем В машине разница между климат-контролем и кондиционером заключается в ряде параметров:

Комфорт нахождения в салоне. Он выше с климат-контролем, поскольку кондиционер только охлаждает воздух и подсушивает его во избежание запотевания стекол.
Удобство использования. В первом варианте человек выбирает режим, который поддерживается автоматически, во втором настраивает нужные параметры вручную.
Персональный подход. В настоящее время существуют системы климат-контроля для создания персонального комфорта каждому пассажиру автомобиля. Кондиционеры подобной возможности не имеют.

Разница рассматриваемых приборов в квартире похожа. Вы можете легко создать нужный микроклимат для каждой комнаты своей квартиры. Система климат-контроля это позволяет.

Однако есть нюанс — включать кондиционер на обогрев при минусовой температуре за окном нельзя, за исключением дорогих его представителей.

Существенный минус системы климат-контроль — это ее высокая стоимость и стоимость ремонта в случае поломки. Если она входит в комплектацию автомобиля, он автоматически становится значительно дороже своих «братьев» с кондиционером. Та же ситуация и с квартирами.

Климат-контроль в квартире круглый год создает более комфортные условия для человека, чем кондиционер:

имеет «мозги», интеллектуальное управление, благодаря которому происходит смена режимов в процессе эксплуатации,
состоит из набора приборов — ионизаторов, увлажнителей, кондиционеров, осушителей, системы теплого пола, приточно-вытяжной вентиляции, датчиков для отслеживания климатических изменений в пространстве жилья и вне его,
способен поддерживать минимально допустимую температуру при отсутствии людей в помещении.

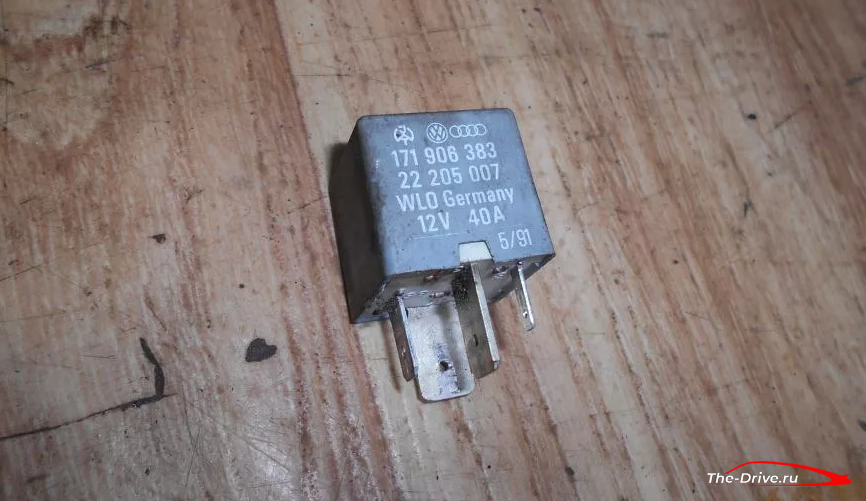

Замена реле на блоке комфорта

Последовательность замены реле на блоке комфорта:

Откройте заднюю крышку блока, для этого подожмите контакты разъемов, чтобы вытянуть плату.
Прозвоните контакт и после обнаружения поломки, приступите к замене реле.
Снимите с помощью канцелярского ножа антикоррозийный лак с контактов реле, которое подлежит замене.
Смажьте флюсом контакты, и запаяйте паяльником.
Уберите все олово с помощью специального отсоса олова, чтобы освободить подгоревшее реле от платы.
Достаньте неисправное реле, вставьте новое и запаяйте его аккуратно.
Уберите тряпочкой, смоченной в спирте, остатки флюса.
Соберите блок комфорта в обратном порядке.
Установите его в автомобиль.

Если блок комфорта был заменен, требуется «обучить» ключи, чтобы они распознавали машину. Эту процедуру обычно выполняют с помощью VCDS.

Ручной режим

А теперь расскажем, как настроить климат контроль в автомобиле Фольксваген в ручном режиме. Для отключения автоматического режима необходимо нажать любую из кнопок 5 – 9 или клавишу «ECON», при этом горящий светодиод в клавише «AUTO» должен погаснуть.

Для установки требуемой температуры необходимо вращать соответствующие регуляторы (1 или 17), отслеживая устанавливаемое значение на дисплее. Отметим, что при попытке установки температуры, меньшей, чем граничной значение +16° C, на дисплее высветится пиктограмма «LO», а климат-контроль перейдёт в режим использования только кондиционера, который будет работать на максимальной мощности. Поддерживание температуры на заданном уровне при этом осуществляться не будет. В этом случае климат-контроль Фольксваген не греет, а работает только на охлаждение.
