Нет запуска двигателя при щелкающем стартере: основные причины, диагностика, нахождение неисправности

Поиск неисправности в проводах

Некоторые водители в поисках неисправности торопятся снимать стартер, но делать такие поспешные действия не следует, так как часто проблема отсутствия запуска ДВС заключается в проводах, плохих контактах или в их отсутствии. Здесь наиболее типичные дефекты:

• слабая масса движка с кузовом;
• ненадежное соединение стартерных проводов (плюса роторной обмотки, основного плюса, контакта подачи питания с замка зажигания на втягивающее реле (ВР)).

Если плохая масса с двигателем, признаком дефекта будет при первой попытке запуска легкий щелчок, затем все приборы могут погаснуть, при следующих поворотах ключа какие-либо признаки «жизни» вовсе пропадают (но не обязательно). Проверить наличие массы достаточно просто, но проверку нужно делать вдвоем:

• один из участников замыкает металлическим предметом (например, воротком или проводом для прикуривания) массовый вывод аккумулятора с корпусом двигателя;
• второй человек, сидя за рулем автомобиля, поворачивает ключ до упора вправо;

• если действительно была плохая масса, стартер сразу начнет крутить с нормальной скоростью.

Также следует обеспечить надежность все креплений на стартере, для этого выполняем действия:

• откручиваем все гайки на пусковом устройстве, предварительно сняв клеммы с аккумулятора;
• протираем места соединений и крепежные элементы сухой чистой ветошью;
• обрабатываем контакты WD-40;
• заворачиваем гайки с необходимым усилием, перетягивать нельзя, иначе можно сорвать резьбу.

Если провод ВР подсоединяется с помощью разъема, подгибаем язычок «фишки», здесь соединение должно быть плотным.

Когда после зачистки всех контактных частей двигатель запускается, значит, неисправность устранена, и выяснять, что послужило причиной дефекта, не нужно. Если в лучшую сторону ничего не изменилось, тогда уже точно следует проверять стартер, для этого узел придется демонтировать.

Коротко о причинах и способах их устранения

Если ремень начал свистеть при запуске двигателя машины на холодную – это свидетельство того, что он проскальзывает. Необходим осмотр. Проверить стоит как чистоту и отсутствие трещин, так и уровень натяжения.

Грязный замасленный ремешок с растресканной рабочей поверхностью подлежит замене. Попадание грязи на ремешок вызывает быстрый износ не только его, но и шкивов.

Чистое изделие с запасом по сроку службы еще походит – достаточно его подтянуть, если система позволяет. Ежели такого нет, то выручит только установка нового. Свист появился после недавней замены – недотянули ремень.

Подтяжка не помогает – изношены либо шкивы, либо резинотехнический продукт не является оригинальным. В особых случаях в писке виноват перекошенный натяжитель.

В статье рассказано о причинах и способах устранения свиста ремня генератора на автомобилях Ланос, Приора, Калина, Лансер 9, Рено Логан и других авто на холодную, в дождь и при нагрузках.

Ременной привод навесного оборудования

Ременная передача для привода навесного оборудования, основным из которых является генератор, используется не зря. Никакой другой тип передач не будет иметь столько преимуществ, как ременная.

А преимущества заключаются в следующем:

• Дешевизна привода;
• Возможность передачи усилия на расстояние без вспомогательных элементов (хотя в некоторых случаях все же используется натяжной ролик);
• Гибкость, что позволяет передавать усилие сразу на несколько устройств;
• Сравнительно длительный срок службы с минимальным обслуживанием.

На практике доказано, что ремень в качестве привода – самый оптимальный вариант и если условия его эксплуатации соблюдены, то ременная передача еще и обеспечивает бесшумность работы. Но любое нарушение приводит к появлению свиста под капотом. Хотя не всегда проблема кроется именно в ремне, но большинство водителей, как показывает практика, «грешит» именно на него.

Особенность работы ременного привода заключается в том, что передача усилия осуществляется за счет сил трения, которые возникают между рабочими поверхностями ремня и шкивов. Чтобы обеспечить это трение приводной элемент правильно должен быть натянут.

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

1. Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

2. Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто  ниже нормы, то поворот замка зажигания в  положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других)

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

3. Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно  и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Ещё кое-что полезное для Вас:

• Стартер не крутит втягивающее, но щелкает
• Как проверить втягивающее реле стартера?
• Почему машина не заводится, но стартер крутит?

Как устранить треск стартера

Способ устранения неисправности зависит от того, что выступает причиной. Если стартер не может нормально работать из-за разряженной аккумуляторной батареи, достаточно зарядить ее до необходимых параметров. Обычно зарядку ведут током 0.1С, где С – это емкость аккумулятора в ампер-часах. Вместе с тем, сильно разряженные источники тока и кальциевые батареи следует заряжать малыми токами (1-2 А) хотя бы до 25% заряда (этот параметр контролируют по плотности электролита). Щадящий режим отнимет больше времени, однако убережет аккумулятор от многих негативных моментов.

Обратите внимание! Нередко при разряженной аккумуляторной батарее владельцы авто пытаются запустить двигатель «с буксира». Заметим, что этот способ подходит лишь для простейших силовых агрегатов, но никак не для инжекторных двигателей

Запуск последних «с толкача» нередко приводит к сбою программного обеспечения электронного блока управления.

При этом ЭБУ начинает вести себя непредсказуемо – например, запрашивать разрешение на запуск у отключенного иммобилайзера. Ситуацию можно исправить только перепрошивкой «мозгов», а это, как вы сами понимаете, дополнительные и абсолютно неоправданные расходы.

В случае, когда треск втягивающего реле происходит из-за плохого контакта с «массой» автомобиля, достаточно всего лишь восстановить электрическое соединение. Чтобы избежать проблемы в дальнейшем, рекомендуется снять шину, которая соединяет двигатель с кузовом и зачистить контактные площадки наждачной бумагой. Предотвратить их окисление поможет тонкий слой технического вазелина или универсальной смазки VD-40.

Если источником неисправности признана удерживающая обмотка втягивающего реле стартера, то попытайтесь её отремонтировать. Если же это не представляется возможным, то принимают решение о замене втягивающего реле в сборе. Как видите, с поиском неисправности, из-за которой наблюдается треск стартера, сможет справиться даже начинающий водитель.

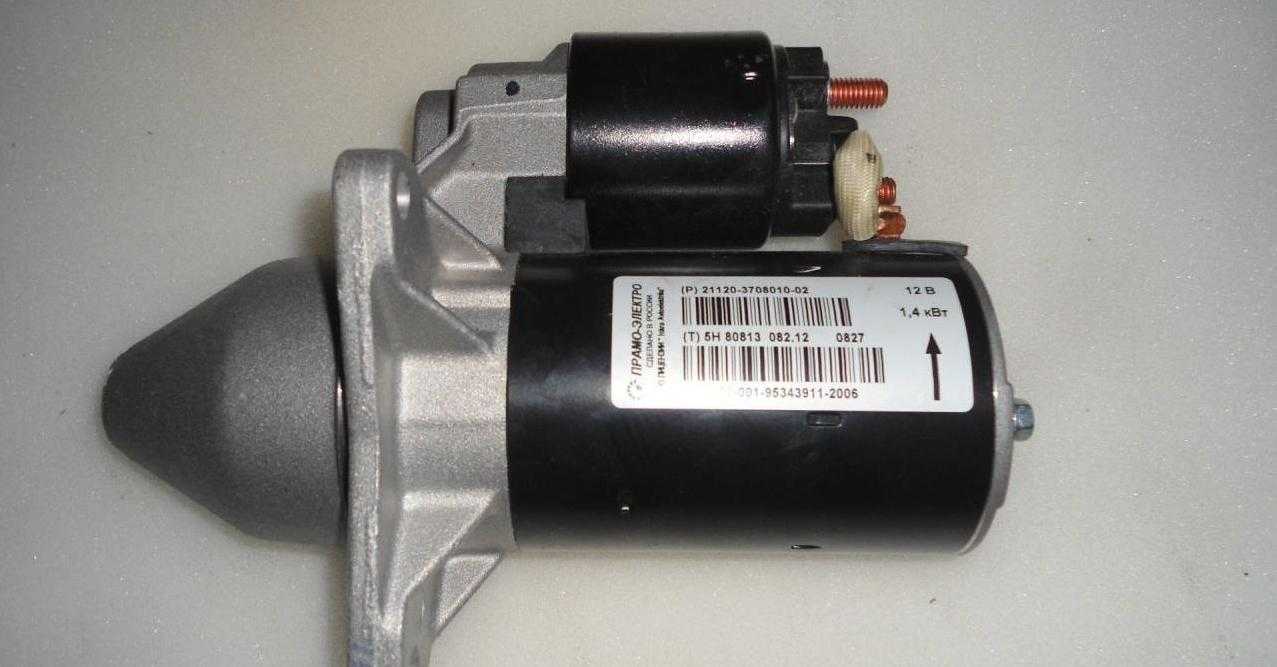

Стартер

{banner_content}Причин такого поведения несколько. Для того, чтобы более подробно разобраться в причинах, нужно знать устройство стартера и принцип работы. Он состоит из электрического двигателя, на валу которого установлена обгонная муфта с ведущей шестерней. В обиходе муфту и шестерню называют – бендикс. Также в конструкции присутствует пусковое реле с соленоидом. Эта конструкция именуется «тяговое реле». Его с муфтой соединяет рычаг включения стартера.Работает эта конструкция следующим образом. При включении электродвигатель начинает крутить бендикс. Одновременно тяговое реле, сработав, двигает с помощью рычага обгонную муфту вперед.

бендикс стартера

Причина скрежета при запуске всего одна. По какой-то причине бендикс не может полноценно зацепиться за маховик. Поэтому при запуске стартера возникает скрежет проскакивающих зубьев. Устранять эту неисправность нужно максимально быстро. Иначе можно повредить шестерни маховика и стартера. Проверять нужно следующие моменты:

• Для начала проверьте крепление стартера. Иногда от вибрации болты крепления могут открутиться. В таком случае стартер перекашивает и шестерня теряет полноценный контакт с маховиком. В любом случае снимите стартер и проверьте состояние бендикса;
• Иногда причиной проблем может стать износ шестерни. В таком случае эффективность работы стартера снижается. При запуске двигателя будет слышен скрежет обходящегося бендикса. Со временем стартер совсем не сможет крутить маховик. Сняв деталь с машины, увидеть износ шестерни можно невооруженным глазом;
• Иногда бендикс плохо ходит по валу и просто не дотягивается до маховика. В таком случае снимите его. Нужно помазать вал любым моторным маслом (5w30 или 5w40 или вообще какое будет под рукой). Также проверьте работоспособность тягового реле.

неисправность где-то в стартере

Треск при запуске также может возникнуть из-за проблем с электропитанием стартера. Появляется он при ослаблении крепления плюсового провода. При плохом контакте возникает искровой разряд, он то и производит треск. Проверьте провод. При необходимости подтяните его. Маховик. Причина скрежета может находиться в двигателе. При большом износе зубьев маховика они не могут образовать полноценный контакт с шестерней стартера. В итоге, можно услышать неприятный скрежет. Желательно заменить маховик. Иначе будет увеличиваться износ бендикса и вам придется регулярно его менять.Раз уж речь зашла про маховик, почитайте два наших материала по этой теме:

• «Плюсы и минусы облегченного маховика»;
• «Самостоятельная замена двухмассового маховика на одномассовый».

Болт крепления ролика (ГРМ)Заключение

Неисправность стартера

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

• вышел из строя бендикс стартера;
• сломалось втягивающее устройство;
• главная обмотка стартера оборвалась;
• замыкание обмотки;
• изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

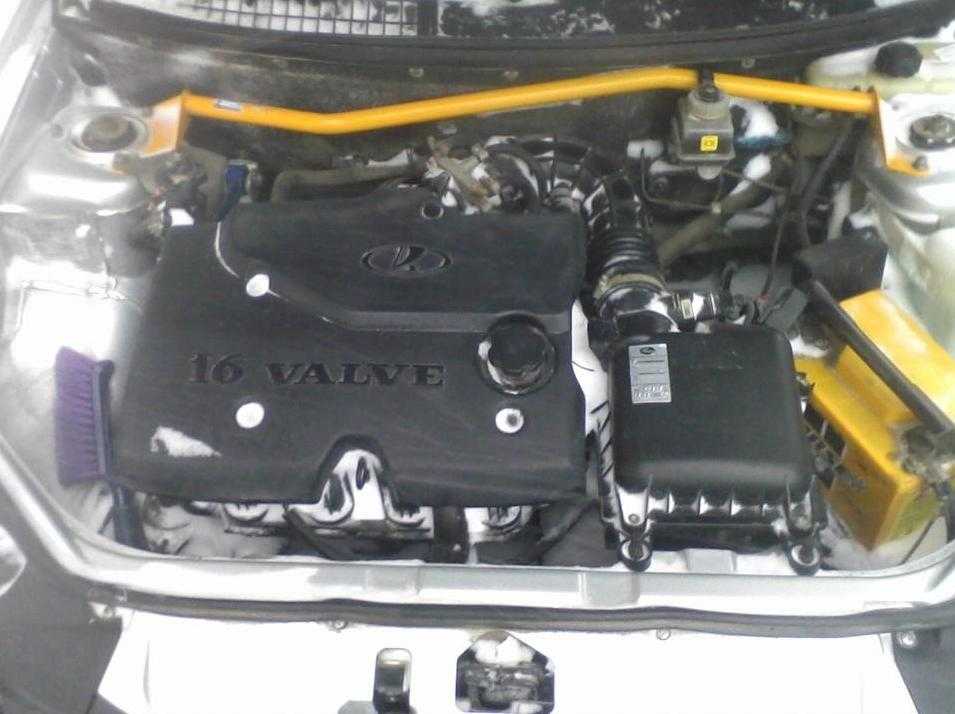

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Проверка работоспособности втягивающего и контактного реле

Когда плохо работает ВР, при попытке запуска движка раздаются четкие сухие щелчки, если причиной дефекта является контактное реле, щелканье в этом случае получается тихое и достаточно мягкое. Сначала проверяем работоспособность самого стартера, делается это примерно так:

• снимаем пусковое устройство с автомобиля;

• к снятому аккумулятору подсоединяем клеммные провода, другие их концы соединяем с основным плюсом и массой стартера;

• подсоединяем еще один провод на стартерную обмотку, другим его концом касаемся плюсового вывода АКБ, при этом удерживая пусковое устройство;

• если стартер рабочий, бендикс войдет в зацепление, ротор будет вращаться, если нет – вращения не произойдет, а при подаче напряжения будет происходить легкое искрение;

• чтобы полностью убедиться, что стартер не реагирует или наоборот, откликается на подачу питания, подаем плюс непосредственно на обмотку.

Теперь, не разбирая стартерного узла, можно проверить работу втягивающего реле:

• подаем минус на вывод обмотки;

• кратковременно касаемся контактного вывода ВР, куда подается питание с замка зажигания (на многих автомобилях этот контакт оснащается «фишкой»);

• при подаче питания и исправном реле будет раздаваться четкий щелчок, а бендикс при этом перемещаться назад;

• если бендикс не выходит, нужно разбирать и диагностировать втягивающее реле.

Также ВР можно проверить, когда оно снято со стартера, здесь тоже подаем питание проводами с аккумулятора (плюс и минус). При подаче «+» на управляющий контакт сердечник на исправном реле будет втягиваться, если ВР неисправно, полного хода сердечника не наблюдается.

Еще может быть неисправным контактное реле стартера (КРС), которое обычно находится в салоне автомобиля или в моторном отсеке на панели рядом со стеклоочистителями. В таком случае при повороте ключа зажигания могут раздаваться слабые щелчки, а чаще и вовсе звуков не слышно. Прежде чем приступить к проверке самого КРС, необходимо убедиться в подаче питания на реле. Наличие напряжения удобно проверять с помощью контрольной лампочки, подсоединив концы щупов к соответствующим выводам, минус здесь должен быть постоянным, а плюс появляться при соответствующем положении замка зажигания (З.З.).

Следует учитывать, что у каждой модели автомобиля разрабатывается своя схема, на некоторых авто устанавливается реле блокировки стартера (имеет другое назначение), у каких-то машин КРС отсутствует вовсе. Проверять цепочку нужно по электрической схеме, но принцип действия, предполагаем, в целом понятен. Если плюс на соответствующий контакт в колодке не приходит, вероятно, неисправна контактная группа ЗЗ, также может быть обрыв проводов, плохое соединение в колодках, в некоторых случаях при внимательном осмотре можно увидеть следы оплавления изоляции.

Само КРС проверяется также с помощью контрольной лампочки или мультиметра, но при самостоятельном поиске дефекта удобнее исправное реле иметь в запасе, учитывая, что деталь стоит недорого, практически всегда есть в автомагазинах.

Треск на холодном двигателе: двухвальный ГРМ и система изменения фаз газораспределения

Начнем с того, что многие современные двигатели отличаются достаточно большой мощностью при сравнительно скромном рабочем объеме.

Это стало возможным не только благодаря установке турбонаддува и других схожих решений для форсирования ДВС, но также и по причине интеграции в ГРМ двух распределительных валов, увеличения количества клапанов на цилиндр, а также активного использования систем изменения фаз газораспределения.

В результате даже атмосферный двигатель с подобными решениями стал намного мощнее, эластичнее и приемистее в расширенном диапазоне оборотов. Однако владельцы подобных моторов  нередко к 70-120 тыс. км отмечают, что при запуске двигателя на холодную  слышен треск, который исчезает через 5-10 сек. Если же двигатель даже незначительно прогреется, в этом случае никаких подозрительных шумов до следующего холодного пуска не появляется.

Итак, виновником проблемы вполне может оказаться система изменения фаз газораспределения, которая у различных производителей называется VVT-I Toyota,  i-VTEC Honda, MIVEC Mitsubishi, VANOS BMW и т.д. Сразу отметим, решения у разных производителей конструктивно отличаются. Более того, наличие данной системы еще не означает, что именно она становится виновником неполадок, однако отмечены случаи, когда проблема заключается именно в ней.

Например, владельцы Honda Accord с двухвальным двигателем K24 сталкиваются с проблемой треска на холодную именно по причине проблем с системой i-VTEC. Давайте остановимся на этом более подробно, так как возникновение аналогичных неполадок  нередко встречается и у других автопроизводителей.

В двух словах, i-VTEC  стала продолжением известной системы VTEC, причем приставка «i» стала указывать на то, что компания Honda сделала систему управления фазами газораспределения более «умной».  Если простой ранний VTEC работал только от специальных кулачков на распределительном валу, а управление подъемом клапана осуществлялось без использования каких-либо других устройств, то в случае с системой i-VTEC  стало возможным изменять фазы во всех режимах работы ДВС.

В результате на низких оборотах снизился расход топлива, а на высоких сохранился узнаваемый прирост мощности и подхват. Также фазы газораспределения стали меняться плавно и незаметно доя водителя. Единственный минус — сама система стала сложнее.

Рекомендуем также почитать статью о том, как определить, что стучит в двигателе. Из этой статьи вы узнаете о причинах стука, а также о способах определения той или иной неполадки.

Идем далее. Гибко изменять фазы позволила установка на впускной распредвал особого устройства, которое известно как регулятор фаз VTC. Фактически решение представляет собой разновидность разрезной шестерни, которая способна задавать смещение фаз не постоянно, а динамично, в режиме реального времени. Это стало возможным благодаря тому,  что VTC работает в зависимости от давления моторного масла.

Получается, чем меньше давление в масляной системе и ниже обороты ДВС, тем больше фазы смещаются с учетом обедненной смеси. Однако как только водитель нажмет на педаль газа, шестерня смещается по отношению к валу в сторону большей подачи горючего. Результат — лучшее наполнение цилиндров, и заметный прирост мощности.

Отметим, что именно VTC со временем начинает издавать треск при запуске на холодную. Проблема кроется в устройстве данной, так сказать, шестерни. Внутри решение является полым, в этой полости перемещается моторное масло. Также имеется механический фиксатор шестерни к валу.

Данный фиксатор позволяет крепить шестерню к валу в том случае, если нет давления масла. Другими словами, если давление есть, оно прижимает шестерню, если его нет, крепление осуществляет фиксатор. При этом в процессе эксплуатации данный фиксатор забивается различными загрязнениями, которые присутствуют в моторном масле, то есть происходит закоксовка фиксатора.

В этом случае фиксатор не способен работать нормально, а сам треск, который слышен после запуска, это попытки закоксованного фиксатора вернуться на свое место. Указанный треск в двигателе слышен до того момента, пока шестерня не выставится за счет давления масла. На практике можно попытаться прочистить шестерню от загрязнений, однако зачастую треск появится вновь через некоторое время. Дело в том, что фиксатор обычно оказывается уже изношенным, так что оптимально сразу заменить всю деталь.
