Замена ремня грм на рено меган 2

Теперь, когда инструментом мы запаслись, начнем

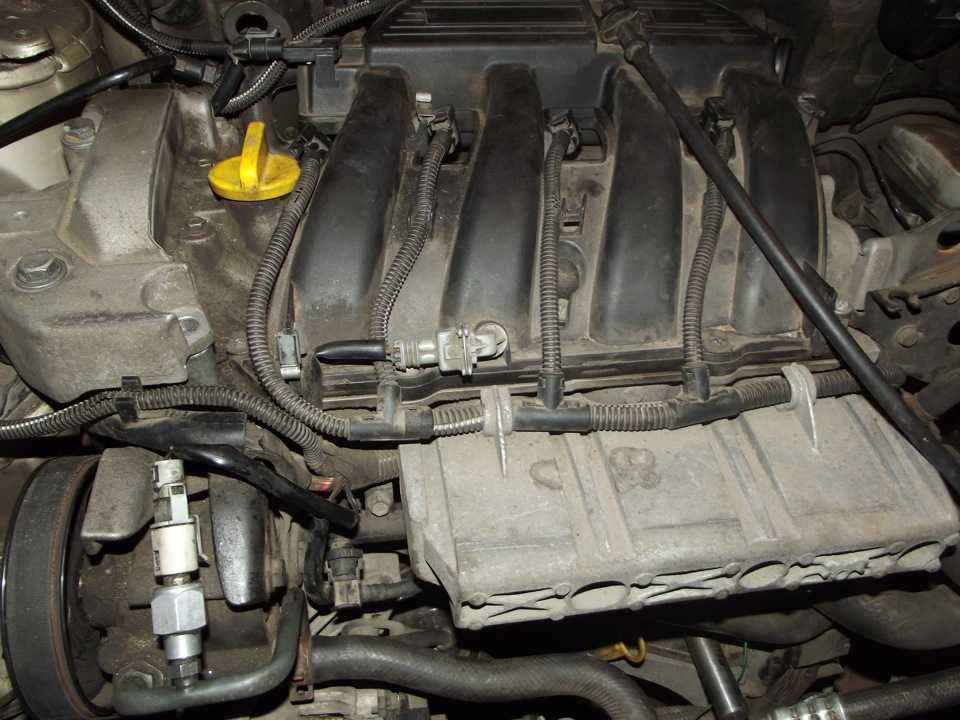

Как мы и обещали двигатель объемом 1,6 литра 16 клапанов.

Вывешиваем правое переднее колесо и снимаем его, сразу снимаем защиту двигателя и через дощечку слегка поддомкрачиваем его. Сверху снимаем декоративный щиток.

Откручиваем пять болтов на 16 крепления подушки двигателя к ГБЦ. Они разной длинны, запоминаем кто где.

Три болта на 16 крепления опоры к лонжерону.

Снимаем подушку двигателя. Будет очень мешать трубка кондиционера, ее можно слегка отвести рукой, только не сломайте.

Под крылом снимаем пластиковую защиту арок. Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ. Одну гайку откручиваем из-под крыла через техническое отверстие.

Для наглядности на снятой крышке.

Одна гайка выкрутилась со шпилькой. На каждой шпильке стоит ограничительная втулка, когда снимите крышку не потеряйте.

Откручиваем четыре винта усилителя. У нас один из винтов провернулся в подрамнике, пришлось просто отогнуть ее.

Ключом на 16 за шестигранный выступ на натяжном ролике сервисного ремня, проворачиваем ролик по часовой стрелки и когда ремень ослабнет, снимаем его.

Выставляем верхнею мертвую точку. За болт коленвала проворачиваем коленвал по часовой стрелке до того как метки на распредвалах будут смотреть вверх. Метка на правом распредвале должна немного не доходить до выемки ГБЦ.

Выкручиваем заглушку на блоке цилиндров. Для наглядности показано на фото снятого двигателя.

Вворачиваем туда изготовленный фиксатор коленчатого вала. Поворачиваем коленвал по часовой стрелки до упора в фиксатор.

Под капотом снимаем приемный патрубок.

И дроссельный узел целиком открутив четыре винта на 10.

Отверткой прокалываем заглушки распределительных валов и выковыриваем их.

Положение пазов должно быть горизонтальным и они должны быть нижи продольной оси распредвалов.

Вставляем в пазы фиксатор распредвалов. Если все выставлено правильно, то он зайдет без особых усилий.

Стопорим коленвал с помощью пятой передачи и отвертки в тормозном диске. Что бы исключить чрезмерное усилие на валы сначала включаем пятую, потом руками проворачиваем тормозной диск по часовой стрелки до упора и вставляем плоскую отвертку в первое же отверстие диска ниже суппорта. После чего откручиваем болт коленвала. Снимаем шкив.

Откручиваем четыре болта на 10 нижней крышки ремня ГРМ и снимаем ее. Для наглядности показана снятая крышка.

Откручиваем гайку натяжного ролика и снимаем его вместе с ремнем ГРМ.

Сливаем антифриз. Откручиваем обводной ролик, через технологическое отверстие из-под крыла, для этого понадобится звездочка и помпу (семь болтов на 10 и один на 13). Под обводным роликом есть шайба, ее не теряем.

На новую помпу и прокладку наносим тонкий слой герметика и, отчистив места соприкосновения на блоке цилиндров, ставим ее на место. Равномерно обтягивая болты по кругу.

Комплект ГРМ (оригинал).

Перед установкой еще раз все проверяем. Все фиксаторы на месте, коленвал упирается в свой фиксатор и паз на нем смотрит вверх и немного влево.

Если все так приступаем к установке нового ремня ГРМ. Здесь мы немного отойдем от инструкции для собственного удобства. Сначала ставим натяжной ролик так что бы выступ с обратной стороны попал в паз на помпе (смотри фото выше). Гайку не затягиваем. Затем одеваем ремень на звездочки распределительных валов внатяжку и фиксируем его пластиковыми хомутами. Не забываем про направление вращения.

Надеваем его на натяжной ролик, звездочку коленвала и помпу. Ставим на место обводной ролик, не забываем про шайбу, его затягиваем.

С помощью зеркала и шестигранника на 5 проворачиваем натяжной ролик до совпадения меток на нем. Направление, по которому нужно проворачивать ролик, нанесено стрелкой на нем.

Затягиваем гайку натяжного ролика. Ставим нижнею пластиковую крышку ремня ГРМ и шкив коленвала. Так же как мы откручивали болт коленвала, так и закручиваем. Только отвертка теперь выше суппорта. Вынимаем фиксаторы. Проворачиваем коленвал четыре оборота, ставим фиксатор коленчатого вала, упираем в него коленвал и проверяем, заходит ли фиксатор распредвалов в пазы и не сбились ли метки на натяжном ролике. Если все гуд, собираем все что сняли в порядке обратном снятию.

Не забываем снять фиксаторы и ввернуть на место заглушку блока цилиндров и запрессовать новые заглушки распредвалов. Заливаем антифриз и заводим машину. Можно забыть о данной процедуре еще на 115 000 км. Не забываем периодически контролировать состояние ремня и его натяжение хотя бы раз в 20 000.

Произведение работ

Данную работу лучше выполнять на эстакаде или яме.
Демонтируем колесо справа.
Снимаем защиту крыла.
Снимаем кожух двигательной системы.
Чтобы вынуть верхний кожух, нужно между поддоном мотора и лонжероном положить деревянную доску.
Теперь необходимо снять маятниковую опору двигателя.
Снимаем катушку зажигания, глушитель, всю проводку отсоединяем.
Затем нам необходимо снять щиток, расположенный на отсеке силового агрегата.
Теперь ослабеваем натяжение ремня

Обратите внимание на расположение натяжителя ременной передачи, чтобы не пришлось путаться во время установки нового расходника.

10. Демонтируем верхний кожух.. 11. Выворачиваем винт шкива коленвала. Перед этим его придется заблокировать. Для этого можно использовать специальное приспособление, а можно и обыкновенную отвертку. 12. Шкив навесного оборудования нужно убрать, после чего убираем и крышку снизу. 13. Теперь нужно убрать заглушки распредвалов. 14. Крутим шкив коленвала по часовой. Для этого в него придется вкрутить крепящий болт. Делается это до той поры, пока пазы ни окажутся в одной плоскости. А будет еще правильнее, если до данного положения вы их немного не доведете. 15. Выкручиваем заглушку, находящуюся справа от щупа масла. На ее место следует вкрутить фиксатор, который придется изготовить заранее.

16. Теперь крутим коленвал до его полного упора в фиксатор. 17. Нужно добиться того, чтобы пазы, расположенные на распределительных валах, находились в одной плоскости и располагались ниже осей. 18. Ставим фиксатор на распредвалы и ослабляем натяжение привода ГРМ. Демонтируем его. 19

Обязательно уделите внимание натяжным роликам. Если их состояние не является удовлетворительным, то их тоже лучше заменить на новые

20. Устанавливаем новый ремень, и только после этого совершаем установку обводного ролика. 21. Совершаем натяжку ролика до полного совмещения меток. 22. Снимаем все фиксаторы и прокручиваем коленвал на 4 полных оборота. Проверяем состояние натяжки ременной передачи. Натяжение должно быть оптимальным – перетягивание и провисание не допускаются. 23. Устанавливаем нижний кожух шкива навесного оборудования.

После этого останется установить остальные детали в другом порядке и проверить работу системы. Для этого запустите двигатель и послушайте, как он работает. Если посторонних шумов не наблюдается, значит, вы все сделали правильно.

Самостоятельная замена ремня ГРМ

Автомобиль Renault Megane 2 может быть оснащен двигателями разного объема и типа. На рынке в большинстве случаев можно встретить бензиновые с объемом в 1,4, 1,6, 2,0 л и дизель – 1,5 л. Конструкция очень уязвима, так как обрыв ремня ГРМ приводит к неисправности двигателя. Но избежать этого можно, если периодически контролировать его состояние.

На это влияют не только километры пробега, но и много других факторов. Для того чтобы самостоятельно выполнить замену ремня ГРМ на Рено Меган 2 (если двигатель объемом 1,6 литров), нужно иметь соответствующие инструменты, фиксирующее устройство для распределителя вала, достаточный опыт. Кроме этого, следует придерживаться определенной технологии по разборке и сборке. Все работы проводятся на эстакаде или смотровой яме. Для работы понадобится новый ремень ГРМ и ролики.

Процесс замены начинается снятия правого колеса. Затем удаляется пластиковая защита, отключается датчик воздухозаборника и отсоединяется патрубок.

Так как заглушки на распределительном вале сохранить практически невозможно, то их придется проткнуть и удалить. Таким образом, при замене ремня ГРМ на Renault Megane 2 нужно будет приобрести и новые заглушки распредвала.

Чтобы заменить ГРМ придется снять верхнюю опору мотора, которая находится справа вверху. Аккуратно отжав ролик, демонтировать РРГ дополнительного привода и снять крышки на корпусе.

Ремонт всего комплекта запчастей

Модификация мотора К9К у dci 1.5 и 1.6 есть не только у Рено, поэтому суть вопроса будет интересна не только любителям этого «француза». Причин для смены ГРМ много – это плохая работа двигателя, разрыв ремня и прочие поломки. Прежде всего, запаситесь инструментами – фиксатор BMT вала Mot. 1489, распредвал. Последний можно поменять на болт M8x80. Не забудьте «звездочку» E14, чтоб можно было откручивать запорки под деталью фиксатора.

Что делаем в первую очередь?

На коробке имеется защита ремня – отстегиваете ее и достаете пластмассовый винт из пистона. Если достать не получается, можно слегка согнуть ее – жесткий корпус не позволит ей сломаться.

Этапы замены ремня ГРМ в дизельном двигателе

Чтобы предотвратить поломку дизельного двигателя из-за обрыва ремня ГРМ, необходимо своевременно выполнять замену этого элемента, а также сопряженных с ним деталей и механизмов (ролики, натяжители, а в некоторых моделях и помпы). На авто с большим пробегом необходимо поменять и ведущую звездочку, так как при сильном износе эта деталь быстро приведет ремень в негодность. Кроме того, нужно заменить сальники при обнаружении следов протекания масла.

Замена ремня ГРМ дизельного двигателя – ответственная задача. Для ее выполнения нужны квалифицированные специалисты с опытом, знанием устройства и пониманием принципов работы дизельных двигателей. Кроме того, чтобы безошибочно выполнить замену ГРМ, понадобится техническая документация и специальные приспособления для выставления меток, распредвалов, коленвала и ТНВД.

Стоимость квалифицированных услуг по замене ремня газораспределения от 2-х до 8 тыс. руб. Такая работа в зависимости от типа двигателя занимает около 4-х часов.

В комплект ГРМ входит зубчатый (синхронный ремень), который имеет зубчики, позволяющие не проскальзывать на шкивах. Некоторые современные дизельные моторы комплектуются цепью ГРМ, которая отличается более высокой прочностью, поэтому менять ее приходится крайне редко.

На СТО работу по замене ремня ГРМ дизельного двигателя выполняют автослесари – мотористы. Но сперва с помощью специальной технологической программы выполняется проверка параметров установки ремня (такие параметры отличаются для разных моделей авто и типов двигателей)

Важно, чтобы ремень ГРМ был выставлен строго по меткам. Это позволит предотвратить возникновение проблем в работе двигателя

Основные этапы выполнения замены ремня ГРМ дизельных моторов:

• Отключение клемм с АКБ.
• Демонтаж серво-ремней.
• Снятие крепежа защитного кожуха ремня ГРМ.
• Демонтаж кожуха.
• Выставление нового ремня по заводским меткам. Это очень важный этап, поэтому необходимо скрупулезно проверить данную процедуру.

Случается, что метки ГРМ дизельного двигателя совпадают, но при этом валы стоят неправильно. Это может быть обусловлено тем, что метки сбиты или нанесены своими силами с нарушением технологических требований. Если установить ремень ГРМ по неправильным меткам, то после запуска мотора очень вероятна «встреча» клапанов с поршнями, которая приведет к дорогостоящему капитальному ремонту. Именно поэтому нужно не только выставить ремень ГРМ по меткам, но и перепроверить правильность их нанесения.

На рынке автозапчастей представлен широкий выбор ремней ГРМ разных брендов. Автовладельцы могут без проблем подобрать такую деталь для своего авто. Для замены могут использоваться как оригинальные ремни ГРМ, так и их аналоги от других производителей.

Нужно учитывать, что ремни от разных моделей редко могут быть взаимозаменяемыми, поэтому к их выбору нужно подходить со всей ответственностью.

Ремень ГРМ на Степвей. Когда менять?

Сроки замены ремня ГРМ – это всегда головоломка для водителей, которые вынуждены делать непростой выбор между рекомендациями производителя и повседневным опытом эксплуатации автомобиля, который может быть, как позитивным, так и негативным.

В нашей сегодняшней статье мы поговорим о том, когда следует менять ремень ГРМ на Renault Sandero Stepway.

Ремень ГРМ – это расходный материал, представляющий собой прочную замкнутую ленту с зубчатой поверхностью, изготовленную из плотных слоев синтетических материалов. Учитывая, что этот ремень работает на одном из самых ответственных участков под капотом автомобиля, его выход из строя может обернуться для владельца машины большими неприятностями, поскольку обрыв ремня ГРМ с высокой долей вероятности гарантирует незабываемую встречу поршней с клапанами вашего двигателя. И кто знает, чем эта встреча может закончиться.

Хорошо, если конструкция вашего мотора такова, что при порыве ремня ГРМ клапана в двигателе не гнет. А если гнет? Представляете, сколько вы заимеете проблем из-за оборванного кусочка резины? Именно поэтому, за состоянием ремня ГРМ нужно следить особенно внимательно и своевременно менять его на новый.

Применительно к автомобилям Renault Sandero Stepway, завод-изготовитель советует менять ремень ГРМ после 60 тысяч километров пробега или через четыре года эксплуатации, в зависимости от того, что наступит раньше, независимо от фактического состояния детали.

Замена ремня ГРМ в более ранние сроки может понадобиться только лишь в случае, если деталь износилась раньше положенного срока или имеет видимые повреждения. Кроме того, следует помнить, что срок службы ремня может сократиться, если он установлен на старых машинах с большим пробегом, поскольку, в таких автомобилях системы, узлы и агрегаты, работающие в связке с ремнем, сами по себе уже значительно изношены.

Зачастую бывает так, что на момент рекомендуемой производителем автомобиля замены ремня ГРМ, его реальное состояние визуально не вызывает никаких нареканий, что авторитетно подтверждает «дядя Коля» из соседнего гаража.

Как же быть в такой ситуации?

Конечно, по факту ремень ГРМ на Степвеях может служить гораздо больше нормативного срока и многие автовладельцы меняют эту деталь на своих машинах даже на 100 с лишним тысячах пробега. Однако, стоит помнить, что каждая лишняя тысяча километров, которую вы проедете со старым ремнем, сверх рекомендованной производителем нормы, это ежедневный риск. Дело в том, что даже внешне целый и добротный ремень может иметь невидимые глазу повреждения внутренней структуры, что в один прекрасный момент может привести к большим неприятностям.

И уж тем более, не стоит подводить свой ремень к точке крайнего износа, рассчитывая заменить его «в последний момент». Зачастую, этот момент наступает чуть раньше, чем вы рассчитываете, при этом, по закону подлости, все самое неприятное обязательно случится во время движения, где-нибудь на трассе, на большой скорости, вдалеке от дома и автосервиса. Как показывает практика, ремни ГРМ рвутся быстро и без предупреждения.

Вывод из сказанного простой – меняйте ремень ГРМ своевременно. Береженого, как говорится, Бог бережет.

При покупке нового ремня ГРМ на Renault Sandero Stepway, советуем вам не гнаться за дешевизной. В идеале нужно покупать оригинальный ремень или же другой подходящий, но обязательно высокого качества. Как показывает практика, дешевые неоригинальные ремни ГРМ выходят из строя в полтора-два раза быстрее, нежели качественный оригинальный товар. В случае же покупки совсем дешевого ремня от неизвестного производителя, не исключено, что он порвется уже через 10-15 тысяч километров пробега, а возможно и еще раньше.

Не экономьте на своем автомобиле и он отплатит вам за это долгой и надежной работой в любых условиях!

На этом все, удачи на дорогах!

Замена ремня ГРМ Рено Сценик 1 и 2 и мануал по выставлению меток

В России машины Рено Сценик 2 очень популярны, отсюда и возникает спрос на запчасти. Как известно, существует закон, который устанавливает межсервисный пробег до 60 тысяч км, при этом нужно менять весь комплекс ГРМ вместе с роликами. Дополнительно после сервисного обслуживания может потребоваться замена ремня генератора на dci 1.5 или 1.6. Экономить, конечно, на «любимице» не стоит, но можно и своими руками проделать весь ремонт.

В автосервисах полная замена комплекта может достигать 10 000 рублей, замена самого ремня для dci 1.5 – до 6 000 рублей, а маркировка и вовсе обойдется в 5 000 тысяч минимум.

Установки фаз газораспределения Рено Меган / Renault Megane 2

Как проверить правильность установки ремня: Убрать 2 фиксатора, после чего провернуть коленвал на четыре полных оборота.

Вновь оценить натяжение ремня ГРМ и особенно обратить внимание на пазы валов — правильно выставленные элементы будут стоять также в одну линию, а mod без затруднений будет устанавливаться в гнездо

Если условия соблюдены, вы можете установить на место оставшиеся детали. Если есть несовпадение, необходимо переустановить валы, затем ремень, а после снова сделать проверку.

Сборка осуществляется в обратной последовательности — на место ставятся крышки привода, заглушки, опора мотора.

По указанной инструкции можно провести самостоятельную замену ремня ГРМ Рено Меган 1 на бензиновом и дизельном двигателях. Инструкция предусматривает установку ремня на автомобиль с двумя распределительными валами. Снимите приспособление Mot. Установите предварительно обезжиренные зубчатые шкивы распределительных валов, используя старые гайки. С помощью приспособления Mot.

При замене ремня привода газораспределительного механизма обязательно замените метки грм рено меган 16 клапанный коленчатого вала, обводной и натяжной ролики и ремни привода ГРМ и вспомогательных агрегатов. Установите смещенные по отношению к оси пазы горизонтально вниз, как показано выше, повернув распределительные валы с помощью приспособления Mot.

Фиксация торцов распределительных валов Зафиксируйте приспособление Mot. Отверните гайку крепления зубчатого шкива распределительного вала выпускных клапанов и болт крепления шкива фазорегулятора впускного распределительного вала.

Отверните гайки крепления зубчатых шкивов распределительных валов. Убедитесь, что коленчатый вал заблокирован. Заглушки одноразовые и их легко заменить, проткнув жалом отвертки их центр резина и подковырнув их в сторону вытаскиваем. Необходимо также вывернуть пробку головкой TORX Е14, закрывающую технологическое отверстие, служащее для блокировки коленчатого вала.

Коленчатый вал проворачивается метки грм рено меган 16 клапанный тех пор, пока боковые прорези на распределительных валах не станут в горизонтальном положении. Перед тем, как зафиксировать распределительные валы сам коленчатый вал нужно также зафиксировать, вставив специальный стопор. При отсутствии фирменного приспособления можно использовать подходящий по резьбе болт, длина резьбы которого должна быть не менее 75 мм. Стопорный болт, вставляется в отверстие, где ранее снималась заглушка в блоке двигателя головкой TORX Е14, прямо под датчиком аварийного давления масла.

Установка

Устанавливая новый комплект нужно старятся чтобы метки оставались на своем месте, и уже тогда производить натяжку, также нужно не забыть на место установить техническую заглушку. Если после двух оборотов по часовой стрелки метки совпадают, можно все собирать обратно. На бензиновом моторе все работы производятся идентично, единственной разницей это отсутствие ТНВД.

Как видите все работы можно произвести самостоятельно единственное это необходимо подготовить весь необходимый инструмент и набраться терпения, а в некоторых моментах понадобится помощь напарника.

https://youtube.com/watch?v=-mjM6_fDSHc

Как демонтировать ремень?

1. Перед выполнением действий определяем позицию, в которой присутствуют распределительные валы.
2. С этой целью демонтируем резонатор воздушной впускной магистрали и извлекаем заглушки, которые присутствуют в специальных проемах на левом торце головки блока. Удаление заглушек удобно осуществлять с помощью отвертки.
3. Теперь, вращая коленвал, достигаем положения распределительных валов, когда их метки, нанесенные на торцы шестерен, будут совпадать с верхней плоскостью поверхности головки (смотреть с торца мотора).
4. Для обездвиживания распределительных валов применяем приспособление, устанавливаемое в соответствующие пазы на обозначенных валах.
5. Чтобы проверить корректность позиции коленчатого вала, прибегаем к помощи отверстия, находящегося под датчиком мониторинга давления масла внутри агрегата. В нормальном режиме данное отверстие закрыто посредством заглушки.
6. После выворота протекционной пробки в отверстие вкручиваем контрольный болт, длина резьбовой части которого равно 75 мм, а размер и тип самой резьбы – «М10». Если коленвал занял правильную позицию, то наблюдаем возможность полного вкручивания данного болта, который впоследствии упрется в поверхность специальной площадки, расположенной на валу. Это действие также позволит зафиксировать вал от риска провернуться при ремонтных манипуляциях.
7. Теперь ослабляем натяжение ременного передачи. С этой целью «вооружаемся» ключом 13-го размера и ослабляем гайку крепления натяжного ролика. Снятие напряжения в ремне производим путем поворота обозначенного ролика против хода часов.
8. Ослабленный ремень полностью извлекаем с автомобиля LADA Largus.
9. Далее пользуемся возможностью снятия натяжного механизма и опорного ролика (их также заменяем). Для демонтажа самого ролика привлекаем в свой инструментальный набор ключ типа «Торкс» с размером «Т50».

Признак неисправности ремня ГРМ К4М

На схеме показаны узлы привода ГРМ, которые синхронизируют работу распределительных (РВ) и коленчатого валов (КВ). Вот какие проблемы возникают в случае неисправности:

Проблемы с двигателем на высоких оборотах. Ремень ГРМ К4М состоит из резиновых зубьев, которые вставляются в шестерни КВ. Поскольку эти зубья портятся, то при более высоких оборотах начнутся проблемы с захватом передач. Следите за странным поведением на оборотах выше 2000.

Проблемы с потерей мощности. Двигатель не работает должным образом во время переключения передач или ускорения.

Осечки и проблемы с выхлопными газами. Увеличение количества черного дыма, выходящего из выхлопной трубы — результат неправильной синхронизации клапанов или других элементов привода.

Плохое состояние ремня. Наличие трещин с внешней стороны, расслоение корда, потеря зубцов — сигнализируют о неисправности. Заклинившие ролики, тоже дадут о себе знать.

Функции ремень ГРМ

Распределительный и коленчатый вал имеют связывающие их звено, которым является ремень ГРМ. Поэтому к его состоянию необходимо относиться очень ответственно, систематически проводить контроль, чтобы вовремя определить степень износа и выполнить его замену. К визуальным признакам неисправности ремня ГРМ относятся:

• потертость;
• трещины;
• расслоение резины;

На износ ремня также указывают и такие явные признаки, как появление:

• черноватого оттенка выхлопного газа;
• посторонних шумов при работе силового устройства;
• помехи при запуске двигателя.

И, если такое происходит, значит пришло время сменить ремень. Для этого стоит обратиться за помощью к специалистам СТО, а при наличии опыта можно выполнить работы самостоятельно. Детали на Renault Megane 2 подбираются с учетом поколения, года выпуска, типа кузова.

Также подобрать ремень ГРМ можно при помощи артикула, который имеется у каждой детали. Артикул оригинального ремня ГРМ — 130284231R. Выглядит он следующим образом.

Марка	Артикул	Использование	Кол-во зубцов	Ширина (мм)	Вес (кг)	Цена (руб)
Dayco	94930	для распределительного вала	134	27	0,11	1700
Gates	5532XS	для распределительного вала	134	27	0,11	1050
Dayco	94785	для распределительного вала	134	27	0,11	1280
Febi	11156	для распределительного вала	96	17	0,08	1480
Bosch	1 987 949 080	для топливного насоса (ТНВД)	95	17	0,07	1520

К некоторым моделям Меган 2 подходят запчасти Bosch с артикулом 1987949437.

Модель авто	Тип кузова	Год выпуска
Megane	седан	1996 — 2008
Megane	универсал	1999 — 2003
Megane	хэтчбек	1995 — 2004
Megane Scenic	минивэн	1996 — 2001

К оригинальным (конструкторским) номерам, для замены которых подходят запчасти с артикулами:

• 16806 00QAR;
• 16806 00QBD;
• 650 82 00;
• 537 021 77 00;
• 273 27977 00;
• 273 280.

В некоторых случаях вместо Bosch 1987949437 можно использовать в качестве заменителей аналоги других производителей:

Ремень ГРМ	Артикул	Использование	К-во зубцов	Ширина (мм)	Вес (кг)
AE	TB529	для распределительного вала	97	17	0,19
DAYCO	94785	для распределительного вала	96	17	0,08
KLAXCAR FRANCE	390961z	для распределительного вала	96	17	0,13
GATES	5473XS	для распределительного вала	96	17 (длина 914)	0,12
QUINTON HAZELL	QTB589	для распределительного вала	96	17	0,08
OPTIBELT ZRK	1317	для распределительного вала	96	17	0,08
FEBI BILSTEIN	19854	для распределительного вала	137	25,4	0,08

Специальные приспособления

Изготавливаем фиксатор коленвала

Для фиксатора коленвала потребуется болт с резьбой М10Х1.5 длинной не меньше 90 мм. Нарезаем резьбу до конца и на наждаке, ну или напильником стачиваем резьбу на длину 58 мм, тем самым у нас получится диаметр 8. Что бы получить размер 68 подкладываем шайбы. Выглядит это так.

Самый главный размер здесь это 68 он должен быть выдержан четко. Остальные можно сделать плюс, минус.

Изготавливаем фиксатор распредвала.

Фиксатор распредвалов сделать еще проще. Берем подходящею по размеру пластину или уголок шириной 5 мм и делаем небольшой паз по размерам. Все просто.
