Маркировка эмулятора форсунок

Чтобы правильно выбрать устройство иммитации инжекторов для своего автомобиля нужно знать количество цилиндров в Вашем ДВС, а также разбираться в маркировке этих изделий.

Основная схема маркировки выглядит следующим образом: Производитель, тип ГБО, тип эмулятора, количество цилиндров. Например маркировка «STAG2 E4» означает, что это изделие производителя STAG, подходит для ГБО 2 поколения, имеет электронное управление и предназначено для 4 цилиндровых ДВС.

Аналогично «Stag2E-6» — производитель STAG, подходит для ГБО 2 поколения, имеет электронное управление и предназначено для 6 цилиндровых ДВС.

Также в обязательном порядке нужно понимать какой разъем должен быть на устройстве.

Чтобы точно не ошибиться в выборе, лучше всего проконсультироваться со специалистом магазина, в котором вы будете приобретать эмулятор форсунок для ГБО. При консультации обязательно укажите марку и страну производителя автомобиля, это поможет специалисту подобрать нужное Вам устройство.

Обратная связь с датчиками

Одним из основных датчиков, на показаниях которого ЭБУ регулирует время открытия форсунок, является лямбда-зонд, установленный в выпускной системе. Этот датчик определяет остаточное (не сгоревшее) количество воздуха в газах.

Эволюция датчика лямбда-зонд от Bosch

Благодаря этому датчику обеспечивается так называемая «обратная связь». Суть ее заключается вот в чем: ЭБУ провел все расчеты и подал импульс на форсунки. Топливо поступило, смешалось с воздухом и сгорело. Образовавшиеся выхлопные газы с не сгоревшими частицами смеси выводится из цилиндров по системе отвода выхлопных газов, в которую установлен лямбда-зонд. На основе его показаний ЭБУ определяет, правильно ли были проведены все расчеты и при надобности вносит корректировки для получения оптимального состава. То есть, на основе уже проведенного этапа подачи и сгорания топлива микроконтроллер делает расчеты для следующего.

Стоит отметить, что в процессе работы силовой установки существуют определенные режимы, при которых показания кислородного датчика будут некорректными, что может нарушить работу мотора или требуется смесь с определенным составом. При таких режимах ЭБУ игнорирует информацию с лямбда-зонда, а сигналы на подачу бензина он отправляет, исходя из заложенной в карты информации.

На разных режимах обратная связь работает так:

• Запуск мотора. Чтобы двигатель смог завестись, нужна обогащенная горючая смесь с увеличенным процентным содержанием топлива. И электронный блок это обеспечивает, причем для этого он использует заданные данные, и информацию от кислородного датчика он не использует;
• Прогрев. Чтобы инжекторный двигатель быстрее набрал рабочую температуру ЭБУ устанавливает повышенные обороты мотора. При этом он постоянно контролирует его температуру, и по мере прогрева корректирует состав горючей смеси, постепенно ее обедняя до тех пор, пока состав ее не станет оптимальным. В этом режиме электронный блок продолжает использовать заданные в картах данные, все еще не используя показания лямбда-зонда;
• Холостой ход. При этом режиме двигатель уже полностью прогрет, а температура выхлопных газов – высокая, поэтому условия для корректной работы лямбда-зонда соблюдаются. ЭБУ уже начинает использовать показания кислородного датчика, что позволяет установить стехиометрический состав смеси. При таком составе обеспечивается наибольший выход мощности силовой установки;
• Движение с плавным изменением оборотов мотора. Для достижения экономичного расхода топлива при максимальном выходе мощности, нужна смесь со стехиометрическим составом, поэтому при таком режиме ЭБУ регулирует подачу бензина на основе показания лямбда-зонда;
• Резкое увеличение оборотов. Чтобы инжекторный двигатель нормально отреагировал на такое действие, нужна несколько обогащенная смесь. Чтобы ее обеспечить, ЭБУ использует данные карт, а не показания лямбда-зонда;
• Торможение мотором. Поскольку этот режим не требует выхода мощности от мотора, то достаточно, чтобы смесь просто не давала остановиться силовой установке, а для этого подойдет и обедненная смесь. Для ее проявления показаний лямбда-зонда не нужно, поэтому ЭБУ их не использует.

Как видно, лямбда-зонд хоть и очень важен для работы системы, но информация с него используется далеко не всегда.

Напоследок отметим, что инжектор хоть и конструктивно сложная система и включает множество элементов, поломка которых сразу же сказывается на функционировании силовой установки, но она обеспечивает более рациональный расход бензина, а также повышает экологичность автомобиля. Поэтому альтернативы этой системе питания пока нет.

Назначение и виды форсунок

Форсунка является деталью, которая впрыскивает топливо в камеру сгорания. Конструктивно представляет собой электромагнитный клапан, который управляется электронным блоком управления двигателем. В топливной карте ЭБУ установлены значения, в зависимости от степени нагрузки двигателя, определяется время открытия, время, при котором игла форсунки остается открытой, и количество впрыскиваемого топлива.

Механические форсунки

Механические форсунки применялись исключительно на дизельных двигателях, именно с них началась эра классического дизельного ДВС. Конструкция такой форсунки проста, как и принцип действия: по достижению определенного давления — игла открывается.

От топливного бака к ТНВД поступает “солярка”. В топливном насосе нагнетается давление и распределяется дизельное топливо по магистрали, после чего порция “дизеля” под давлением через форсунку поступает в камеру сгорания, после снижения давления на иглу распылителя снижается и она закрывается.

Конструктивное решение форсунки банально простое: корпус, внутри которого вмонтирована игла с распылителем, две пружины.

Электромагнитные форсунки

Такие форсунки более 30 лет используются в инжекторных двигателях. В зависимости от модификации впрыск топлива осуществляется точечно или распределяется по цилиндру. Конструкция довольно проста:

• корпус с разъемом для подключения к электроцепи;
• обмотка возбуждения клапана;
• якорь электромагнита;
• запирающая пружина;
• игла, с распылителем и соплом;
• уплотнительное кольцо;

Принцип работы: ЭБУ двигателем посылает напряжение на обмотку возбуждения, образуя электромагнитное поле, воздействующее на иглу. В этот момент усилие пружины ослабляется, якорь втягивается, игла поднимается освобождая сопло. Управляющий клапан открывается и топливо поступает в двигатель под определенным давлением. ЭБУ задает момент открытия, время при котором клапан остается открытым, и момент запирания иглы. Данный процесс повторяется всю работу ДВС, за минуту происходит минимум 200 циклов.

Электрогидравлические форсунки

Применение таких форсунок производится в дизельных моторах с классической системой (ТНВД) и Common Rail. Состоит электрогидравлическая форсунка из следующих комплектующих:

• сопло с запорной иглой;
• пружина с поршнем;
• камера управления со впускным дросселем;
• сливной дроссель;
• обмотка возбуждения с разъемом;
• штуцер подвода топлива;
• сливной канал (обратка).

Схема работы: цикл форсунки начинается с закрытого клапана. В камере управления находится поршень, на который действует давление топлива, при этом запорная игла плотно “сидит” на седле. ЭБУ подает напряжение на обмотку возбуждения и топливо подается в форсунку.

Пьезоэлектрические форсунки

Применяется исключительно на дизельных агрегатах. На сегодня конструкция самая прогрессивная, так как пьезо форсунка обеспечивает максимально точное дозирование, угол распыла, быстрое срабатывание, а также многократный распыл в один цикл. Состоит форсунка из тех же деталей, что и электрогидравлическая, только дополнительно имеет следующие элементы:

• пьезоэлемент;
• два поршня (переключающего клапана с пружиной и толкателя);
• клапан;
• дроссельная пластина.

Принцип действия осуществлен на изменении длины пьезоэлемента при подаче на него напряжения. При подаче импульса пьезоэлемент, изменяя длину, воздействует на поршень толкателя, включается переключающий клапан и топливо подается на слив. Количество впрыскиваемого дизельного топлива определяется длительностью подачи напряжения от ЭБУ.

Есть ли отличия между топливными форсунками для дизельных и бензиновых двигателей

Форсунки для дизельных моторов обладают меньшим сечением, а принцип их работы гораздо сложнее. Для определения поломки нужны особые знания. Такие двигатели требуют повышенной герметичности топливной системы.

Для подобных силовых установок используют электромагнитные и пьезоэлектрические модели.

В моторах, работающих на бензине, присутствуют одно- и многоточечные инжекторы. Первые регулируют подачу топлива и устанавливаются перед заслонкой, а вторые включают нескольких форсунок, закрепленных перед трубопроводами. Устройство подает бензин в камеру сгорания, но обладает неразборной конструкцией, поэтому не подлежит ремонту. Стоимость комплектующих для бензиновых двигателей намного ниже, чем для дизельных.

Принцип работы инжектора

Принцип работы инжектора на автомобилях можно условно поделить на 2 части — механическую составляющую и электронную.

• топливный бак;
• электрический бензонасос;
• фильтр очистки бензина;
• топливопроводы высокого давления;
• топливная рампа;
• форсунки;
• дроссельный узел;
• воздушный фильтр.

Конечно, это не полный список составных частей. В систему могут быть включены дополнительные элементы, выполняющие те или иные функции, все зависит от конструктивного исполнения силового агрегата и системы питания. Но указанные элементы являются основными для любого двигателя с инжектором распределенного впрыска.

Бак является емкостью для бензина, где он хранится и подается в систему. Электробензонасос располагается в баке, то есть забор топлива производится непосредственно им, причем этот элемент обеспечивает подачу топлива под давлением.

Далее в систему установлен топливный фильтр, обеспечивающий очистку бензина от сторонних примесей. Поскольку бензин находится под давлением, то передвигается он по топливопроводу высокого давления.

Для предотвращения превышения давления, в систему входит регулятор давления. От фильтра, через него по топливопроводам бензин движется в топливную рампу, соединенную со всеми форсунками. Сами же форсунки устанавливаются во впускном коллекторе, недалеко от клапанных узлов цилиндров.

Современная форсунка – электромагнитная, в ее основе лежит соленоид. При подаче электрического импульса, который поступает от ЭБУ, в обмотке образуется магнитное поле, воздействующее на сердечник, заставляя его переместиться, преодолев усилие пружины, и открыть канал подачи. А поскольку бензин подается в форсунку под давлением, то через открывшийся канал и распылитель бензин поступает в коллектор.

С другой стороны через воздушный фильтр в систему засасывается воздух. В патрубке, по котором движется воздух, установлен дроссельный узел с заслонкой. Именно на эту заслонку и воздействует водитель, нажимая на педаль акселератора. При этом он просто регулирует количество воздуха, подаваемого в цилиндры, а вот на дозировку топлива водитель вообще никакого воздействия не имеет.

Для своей работы ЭБУ использует показания датчиков:

• Лямбда-зонд, устанавливается в выпускной системе авто, определяет остатки несгоревшего воздуха в выхлопных газах;
• Датчик массового расхода воздуха (ДМРВ), расположен в корпусе воздушного фильтрующего элемента, определяет количество проходящего через дроссельный узел воздуха при всасывании его цилиндрами;
• Датчик положения дроссельной заслонки (ДПДЗ), установлен в дроссельном узле, подает сигнал о положении педали акселератора;
• Датчик температуры силовой установки, располагается возле термостата, регулирует состав смеси в зависимости от температуры мотора;
• Датчик положения коленчатого вала (ДПКВ), установлен возле шкива коленчатого вала;
• Датчик детонации, расположен на блоке цилиндров;
• Датчик скорости, установлен на коробке передач;
• Датчик фаз,предназначен для определения углового положения распредвала, установлен в головке блока.

Элекробензонасос заполняет всю систему топливом. Контролер получает показания от всех датчиков, сравнивает их с данными, занесенными в блок памяти. При несовпадении показаний, он корректирует работу системы питания двигателя так, чтобы добиться максимального совпадения получаемых данных с занесенными в блок памяти.

На основе данных от датчиков, контролером высчитывается время открытия форсунок, чтобы обеспечить оптимальное количество подаваемого бензина для создания топливовоздушной смеси в необходимой пропорции.

При поломке какого-то из датчиков, контролер переходит в аварийный режим. То есть, он берет усредненное значение показаний неисправного датчика и использует их для работы. При этом возможно изменение функционирование мотора – увеличивается расход, падает мощность, появляются перебои в работы. Но это не касается ДПКВ, при его поломке, двигатель функционировать не может.

Разновидности топливных форсунок и их устройство

В зависимости от способа управления подачей топлива форсунки делят на несколько видов:

Механические модели

Этот вид распространен на дизельных двигателях. Он функционирует в результате воздействия топливного давления на запорный механизм. В процессе повышения показателей игла направляется вверх, провоцируя впрыск. После падения давления она занимает предыдущую позицию.

Механические модели распространены в дизельных двигателях.

Механические форсунки менее эффективны в сравнении с другими типами, поэтому редко используются в современных транспортных средствах. При этом детали обладают простой и надежной конструкцией, которая обеспечивает большой срок службы.

Электромагнитные форсунки

Подобный тип инжекторов встречается на бензиновых автомобилях, включая модели с непосредственной подачей горючего. С учетом выполняемых функций форсунки бывают пусковыми и рабочими. Вторая разновидность осуществляет точечный или индивидуальный впрыск.

Конструкция детали включает следующие составляющие:

1. Корпус.
2. Отсек для подсоединения к электрической цепи.
3. Иглу.
4. Уплотнители.
5. Сопло.
6. Обмотку возбуждения клапана.
7. Фильтр-сетку и другие элементы.

Электромагнитные форсунки встречаются на бензиновых автомобилях.

В нужный момент моторный блок отправляет напряжение на обмотку, способствуя появлению электромагнитного поля, которое влияет на якорь с иглой. В это время усилие сжатия пружины уменьшается, якорь втягивается, а игла поднимается, открывая сопло инжектора. Дальше срабатывает клапан управления форсункой и осуществляется подача горючего под пиковым давлением. После прекращения подачи энергии на обмотку пружина возвращает иглу в начальное положение.

Электрогидравлические устройства

Модели электрогидравлического типа встречаются на дизельных агрегатах. Их можно установить на типовой ТНВД и комплекс Common Rail , особенность которого — подача топлива в камеру сгорания под высоким давлением .

В устройстве предусмотрены такие детали:

1. Сопло, через которое происходит непосредственная подача топлива.
2. Пружина, применяемая при передачи усилия на открывающий клапан.
3. Камера управления, где находится поршень, находящийся под давлением топлива.
4. Сливной дроссель.
5. Якорь электромагнитного элемента.
6. Обмотка возбуждения, которое создает электромагнитное поле.
7. Штуцер впрыска горючего.

Электрогидравлические устройства устанавливают на дизельные агрегаты.

Во время срабатывания цикла клапан находится в закрытом состоянии. Горючее в системе воздействует на поршень камеры управления, а игла форсунки плотно прижимается к седлу. Блок управления мотора отправляет напряжение на обмотку, а сливной дроссель повторно открывается. В результате горючее передается в магистраль.

Впускной механизм препятствует мгновенному выравниванию давления в камере и на впуске. Поэтому в течение некоторого времени усилие, которое воздействует на поршень, снижается, а давление на иглу сохраняется. Из-за разницы показателей игла поднимается и регулирует впрыск топлива.

Пьезоэлектрические детали

Устройство встречается только на автодизелях и считается самым продвинутым типом инжекторов. Данная разновидность способствует мгновенному срабатыванию системы впрыска, подбору точной дозировки и многократной подаче горючего. Такие форсунки распространены в дизельных агрегатах с технологией Common Rail.

Для сборки пьезоэлектрических механизмов используют:

1. Иглу.
2. Дроссельный блок.
3. Пружины и поршни клапана.
4. Сливную магистраль.
5. Фильтр.
6. Нагнетательную магистраль и другие детали.

Пьезоэлектрические детали считаются самым продвинутым типом инжекторов.

Форсунка функционирует по принципу изменения длины пьезоэлемента при подаче напряжения. В базовом положении игла находится на седле. Когда электронный блок управления отправляет сигнал на пьезоэлемент, последний оказывает влияние на поршень. Переключающий клапан срабатывает, и топливо переходит на слив.

Устройство и принцип работы инжектора

На сегодняшний день инжекторный (или, говоря по-научному, впрысковый) двигатель практически полностью заменил устаревшие карбюраторные двигатели. Инжекторный двигатель существенно улучшает эксплуатационные и мощностные показатели автомобиля (динамика разгона, экологические характеристики, расход топлива).

Инжекторные системы подачи топлива имеют перед карбюраторными следующие основные преимущества:

• Точное дозирование топлива и, следовательно, более экономный его расход;
• Снижение токсичности выхлопных газов. Достигается за счет оптимальности топливно-воздушной смеси и применения датчиков параметров выхлопных газов;
• Увеличение мощности двигателя примерно на 7-10% за счет улучшения наполнения цилиндров, оптимальной установки угла опережения зажигания, соответствующего рабочему режиму двигателя;
• Улучшение динамических свойств автомобиля. Система впрыска незамедлительно реагирует на любые изменения нагрузки, корректируя параметры топливно-воздушной смеси;
• Легкость пуска независимо от погодных условий.

В чём особенности устройства?

Изучение конструкции позволит подробнее разобраться, как работает инжекторный двигатель. Компоненты, характерные для этого типа:

• Блок электронного управления (ЭБУ);
• Регулятор давления;
• Форсунки;
• Бензонасос;
• Датчики.

Взаимодействие перечисленного: датчики получают данные о состоянии механики или процессах, их обрабатывает процессор и передает управляющие команды. Форсункам выделяется ограниченный заряд, который их открывает. Результат — смесь из топливного отдела попадает в отсек впускного коллектора.

Чтобы схема этого процесса стала более понятной, проведем краткий экскурс по устройству некоторых узлов, из которых состоит двигатель инжектор.

Основная его функция — бесперебойно выдавать команды составляющим автомобиля на основании обработанной информации. В нее входят:

• факторы окружающей среды (температура, влажность, пр.);
• степень нагрузки на механику (при подъеме на горку, передвижение по плохой дороге, др.);
• режим мотора (холостой/скоростной ход, учет нагрузки при переходе на полный привод, т. д.).

При несовпадениях исходной программе компьютер задает исполняющим элементам корректировки. Блок способен проводить диагностику. Об отказе любого механизма-исполнителя, его некорректном функционировании водитель оповещается путем индикации CheckEngine на приборной панели. Сведения об ошибках собираются в памятном отделе, что при серьезных поломках помогает их оперативному обнаружению и устранению.

Виды заложенных устройств памяти:

• Однократно программируемое постоянное запоминающее (ППЗУ) — содержит базовый программный код («мозг» автомашины). Его чип находится на плате панели, при выходе из строя легко меняется новым. При любых сбоях вложенные коды остаются храниться на нем.
• Оперативное запоминающее (ОЗУ) — временный резервуар, применяемый для обработки задач по текущему сеансу. Устройство впаяно к плате; по прекращению подачи электричества из аккумулятора вся информация с него стирается.
• Электрически программируемое (ЭПЗУ) — содержит временные данные и кодировку средств защиты от угона. В качестве питания использует вшитый аккумулятор, подзаряжаемый при движении. Через него сравниваются вшитые коды электронной блокировки и те же параметры иммобилайзера. При их несовпадении запуск инжекторного двигателя невозможен.

Форсунки и врезка в коллектор

07.02.2019

(Нет голосов)

Самая сложная часть: установка форсунок и врезка во впускной коллектор. В принципе- это не столько сложная часть, сколько требующая аккуратности. Перво- наперво выбираем места для врезки. Дырки для фитингов должны быть как можно ближе к бензиновым форсункам, однако должно быть достаточно места для подсоединения к четырём резиновым шлангам, идущим от форсунок. Причём форсунки должны быть как можно ближе к фитингам (длина каждого из четырёх шлангов не может превышать 15см, при этом они должны быть одинаковой длины). Кроме того- в инструкции есть рекомендация расположить сами форсунки вертикально, выходными отверстиями вниз.

Я опробовал две комбинации положения фитингов и форсунок. Обе они работали абсолютно одинаково, так что я зря сделал лишних 4 дырки во впускном… Ну да ладно: для науки полезно!

Для врезки фитингов нужно полностью снять впускной коллектор, просверлить отверстие строго определённого диаметра, затем нарезать там резьбу метчиком. Данные для диаметров отверстий и типов резьб даны в инструкции к форсункам и в разных моделях они разные. У меня был стандартный м6. При сверлении отверстия под м6- его диаметр должен быть меньше (см инструкцию). При сверлении отверстия нужного диаметра- диаметр сверла должен быть ещё меньше, причем для разных материалов- разный (в инструкции к форсункам даны диаметры свёрел для пластика и для алюминиевого сплава).

При сверлении необходимо строго соблюдать направление относительно оси тоннеля коллектора, кроме того- отверстия должны быть строго перпендикулярны поверхности. Также необходимо просверлить ещё одно отверстие для вакуумного шланга. Делать это нужно на противоположном конце впускного- недалеко от дроссельной заслонки. Если вы планируете эксплуатировать автомобиль с MAP сенсором (в принципе- после настройки он не нужен, хотя и не мешает), то лучше просверлить ещё одно- для MAP сенсора (так рекомендуется в инструкции). Лично я повесил MAP на вакуумный шланг редуктора при помощи тройника от стеклоомывателя (по инструкции такое допустимо, но не рекомендуется).

Далее — нарезаем резьбу и закручиваем в неё фитинги. Уплотнительный материал (всякие фум- ленты или герметики) использовать не нужно, т.к. фитинг имеет внизу коническое утолщение, которое сминается при вкручивании и действует как шайба- прокладка. Аналогично- с пластиковым впускным (как у меня), но только сминается сам впускной

Если фитинг у вас самодельный (как у меня- медная трубочка с нарезанной резьбой на конце): рекомендую всё-же воспользоваться герметиком, но только очень аккуратно, дабы капля не попала внутрь впускного и не получилась “сопля”: она может попасть под клапан и нарушить работу двигателя… впрочем, вряд-ли ей это удастся сделать всерьез и надолго, ибо она мягкая. А вот что касается стружки, оставшейся от сверления- её нужно тщательно удалить!

Рекомендуем

«Почему течет форсунка на двигателе: причины и ремонт» Подробнее После врезки — устанавливаем впускной на место, подсоединяем шланги (не забываем использовать хорошие металлические хомуты). В случае монтажа и изгибания самодельных трубок- фитингов есть вероятность их сломать. Причём ломаются они так, что резьба остаётся ввёрнутой. Выворачивать отвёрткой нельзя: образуется стружка и попадает в коллектор. Выкручивать их нужно специальными “выворотками”: этакие утолщающиеся шурупы с мелкой обратной резьбой. Набор на разные диаметры в магазине стоит меньше 100р. После установки таких фитингов и подсоединения шлангов необходимо поставит топливную рампу на место. При её установке легко повредить уплотнительные кольца на верхних концах форсунок. Чтобы этого не произошло рекомендую верхушку форсунки, кольцо и соответствующее место в рампе смазать тонким слоем масла: тогда кольцо встанет на место быстро и без проблем. Само масло мешать не будет, т.к. даже если туда и просочится бензин- он тут же растворит масло

После этих махинаций нужно завести автомобиль и удостовериться, что всё работает как и раньше.

На фото хорошо видны форсунки (синие), способ их крепления, подводящая магистраль (правее- медный датчик давления и температуры газ), а также- 4 тонких резиновых шланга, ведущие во впускной коллектор при помощи врезанных в него самодельных фиттингов из медной трубки (видны только верхушки).

Место подключения вакуумного шланга для редуктора (вариант). Фитинг должен быть с довольно длинной резьбой, т.к. внутри- двойное дно.

Что такое форсунки в автомобиле

В широком смысле форсунка – это нагнетательный насос, который используется для распыления различных жидкостей (а иногда и порошков) под высоким давлением. В автомобильных двигателях эти устройства выполняют ту же самую функцию. Основная область их применения – распыление топливной смеси в инжекторных бензиновых и дизельных двигателях внутреннего сгорания.

https://youtube.com/watch?v=sF2BjldN0qI

Первая механическая форсунка была сконструирована в 1864 году российским ученым Александром Шпаковым, а затем усовершенствована другим отечественным инженером, Владимиром Шуховым. В двигателях внутреннего сгорания устройство впервые применил Рудольф Дизель. С появлением инжекторных моторов оно стало нужно и на бензиновых силовых агрегатах.

Процесс установки газобаллонного оборудования

При установке баллона крайне важно провести расчеты, в соответствии с которым отверстие с мультиклапаном должно располагаться в боковой части автомобиля, а именно – в стороне крышки для заправки топлива. Монтаж мультиклапана производится непосредственно к баллонам ГБО при помощи болтов, после чего следует произвести установку датчика уровня

Устанавливается он непосредственно на мультиклапан, в зависимости от особенности комплектации набора.

Далее, следует установить электромагнитный клапан, который будет открываться при подаче импульса от «мозга» установки. После этого необходимо провести монтаж топливной магистрали и устройство заправки газа в баллоны. В большинстве случаев комплектация ГБО 4 поколения предусматривает две магистрали: основную и заправочную. Для их обеспечения следует использовать медные трубки, крепление которых обеспечивается бочонками и медными болтами. ВЗУ желательно закрепить в непосредственной близости к заправочной горловине.

Установив магистрали, стоит провести проверку на их герметичность при помощи компрессора. Через систему нужно пропустить давление в 5-6 атмосфер, проверив наличие травления из установленных трубок.

Под капотом следует установить редуктор, узел которого в большинстве случаев размещается возле радиатора автомобиля. Выходное отверстие редуктора должно быть сверху и направлено вперед. Сам же редуктор следует разместить немного ниже уровня, на котором установлен ОЖ для более удобного доступа к системе охлаждения.

Смонтировав форсунки и врезав их в коллектор, следует заняться сборкой магистрали низкого давления, после чего соединить форсунки и редуктор, используя шланги из стандартного комплекта ГБО. Проводить опрессовку следует только с заправленным баком.

Установкой контрольных систем и подключением проводки центрального распределителя можно заняться до и после опрессовки. Далее следует проверить работу двигателя в различных режимах и провести настройку работы системы ГБО.

Установка газобаллонного оборудования, в особенности – 4 поколения, является сложным и трудоемким процессом. Проводить её нужно в соответствии со всеми нормами и требованиями, представленными в инструкции, а также следовать рекомендациям с диска «мозгов». Монтаж подобной установки силами новичка может занять несколько недель, однако опытный мастер сможет перевести автомобиль на «газ» за считанные дни.

Принцип действия и область применения

Механические форсунки условно делятся на прямого действия и центробежные. Форсунки прямого действия применяются, главным образом, в двигателях внутреннего сгорания. Топливо в них подается со значительно бо́льшим давлением (иногда свыше 100 МПа), чем в центробежных. В центробежных форсунках топливо под давлением (в основном 0,6—6 МПа) закручивается в каналах или вихревой камере и выбрасывается через сопло. Форсунки центробежного типа различаются конструкцией, существуют форсунки с обратным сливом жидкого топлива, с регулируемой площадью закручивающих отверстий, многосопельные, ротационные и другие. Для лучшего диспергирования обычно создаются высокие скорости движения жидкости, что ведёт к уменьшению диаметра выходных отверстий сопел и тангенциальных отверстий вихревых камер, поэтому механические форсунки требовательны к чистоте топлива.

В пневматических (паровых) форсунках диспергирование в основном производится газовой струей. Имеют более громоздкие коммуникации, сложное хозяйство, но менее требовательны к обработке деталей и чистоте топлива.

Пневматические форсунки высокого напора бывают прямоструйными и центробежными. Давление газа составляет как правило 0,3—0,7 МПа, иногда и более. Часто используется пар давлением 0,3—1,2 МПа, иногда до 2,5 МПа. Среди прямоструйных форсунок выделяют так называемые эжекционные форсунки, широко применяемые в энергетике и промышленных печах. Форсунки центробежного типа применяются в камерах сгорания газовых турбин.

Принцип функционирования форсунок

Топливо от рамы к каждой отдельно взятой форсунке подается под необходимым определенным давлением. От блока управления на электромагнит форсунок поступают электрические импульсы. Именно они задействуют игольчатый клапан, предназначение которого – открывать и закрывать форсуночный канал. От длительности поступления электрического импульса зависит длительность открытия игольчатого клапана и количество подаваемого топлива. Эту длительность регулирует блок, управляющий двигателем. Кроме того, разные типы форсунок могут создавать несколько форм факела топлива, а также менять его направление. А это очень сильно влияет на смесеобразование в двигателе.

Методика проверки

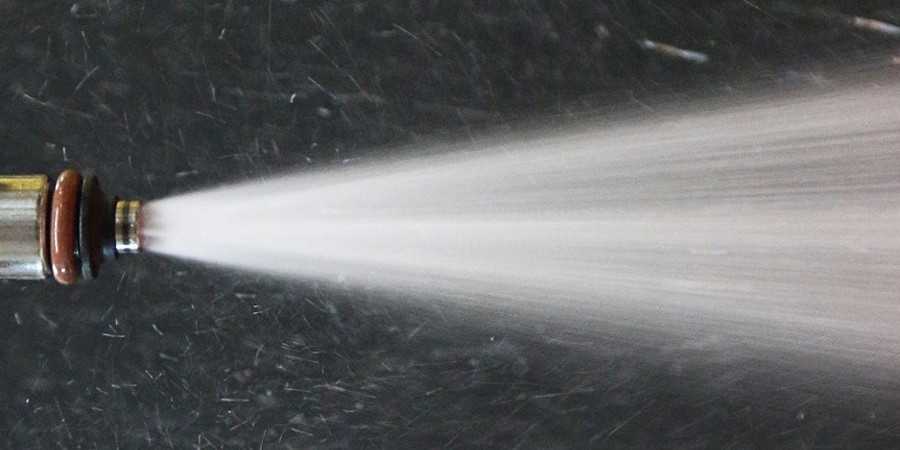

Проверку топливной части форсунки необходимо начинать с подключения к автономной установке, которая может создать на входе в форсунку рабочее давление. При этом из форсунки не должно капать или литься топливо. При кратковременном подключении форсунки к питанию 12 в (высокоомные форсунки 14-17 Ом, низкоомные — от 2 до 7 Ом через добавочное сопротивление 10-15 Ом) должны раздаваться звонкие щелчки запирающего клапана, втягиваемого магнитным полем соленоида. Если форсунка «не щелкает», то, вероятно, всё внутри забито ржавчиной. Такая форсунка отправляется «в последний путь». Если первичные проверки дают положительный результат, проверяем форму факела и степень распыла топлива, а также производительность форсунки в единицу времени — это обычно 80 — 90 мл. за 30 сек (50 — 60 мл. для малообьёмных двигателей).

Чем опасны сбои работы форсунок, и какие признаки вероятных проблем

Если электро форсунка льёт, то снижается КПД (коэффициент полезного действия) распыления топлива. Иными словами рассеивается форма пламени. Об этой проблеме сигнализирует чёрный или серый дым. Автомобиль неохотно заводится. Когда льют форсунки, может теряться мощность двигателя.

При льющей форсунке повышается расход топлива. Грязный фильтр может стать проблемой. Форсунка может не лить, а сбои в работе могут возникнуть из-за плохих свечей. Виной может стать топливный насос или ГРМ. Сложность пуска двигателя – это 90% нерабочих форсунок.

О проблемах во время езды может свидетельствовать рывки авто, в частности при наборе скорости. После переключения скоростей, и наборе скорости, машина может дёргаться. Разгон транспортного средства и выполнение манёвров, весьма затруднены. Если ездить с проблемами впрыска, что, кстати, не рекомендуют специалисты, может существенно уменьшиться продолжительность работы двигателя.

Дефекты необходимо безотлагательно исправлять. Страшно подумать, что может произойти на крутом подъёме или опасном спуске, если выйдет из строя форсунка.
