Система зажигания ваз 2106, схема

Конструкция трамблера

Схема трамблера предполагает наличие таких элементов, как:

  • прерыватель тока с низким напряжением;
  • распределитель тока с высоким напряжением;
  • центробежный регулятор опережения зажигания;
  • вакуумный регулятор опережения зажигания.

Схема трамблера построена для того, чтобы в определенный момент прерыватель размыкал первичную цепь зажигания, в результате чего создается ток высокого напряжения во вторичной обмотке катушки зажигания. Через распределитель, этот ток передается на свечи в определенных цилиндрах. Регуляторы автоматически корректируют момент опережения зажигания, который зависит от текущего режима работы мотора.

Устройство трамблера

Прерыватель трамблера является электромеханической деталью и состоит из следующих частей:

  • вал;
  • подвижная контактная пластина;
  • подвижная контактная пластина;
  • конденсатор;
  • корпус.

Вал прерывателя состоит из двух основных частей. На одной из них в зависимости от типа прерывателя устанавливаются кулачки, по числу равные количеству цилиндров в двигателе. Такое устройство трамблера не является слишком надежным, поскольку большое количество контактов, а также наличие подвижных частей приводят к регулярным проблемам с данным узлом.

Устройство трамблера, а также его применение в целом, являются устаревшими с точки зрения современного электрооборудования, однако в нашей стране карбюраторных двигателей все еще очень много, поэтому проблема работоспособности данного узла на данный момент актуальна.

Что касается того, где находится трамблер в автомобиле, то чаще всего его можно найти под капотом рядом с двигателем, возле ГБЦ или на ней. Хотя точная локализация узла зависит исключительно от модели машины.

Подробное руководство по настройке зажигания

Автомобилисты давно убедились в преимуществах электронного (бесконтактного) зажигания, которое лишено недостатков контактного, например, не нужно регулировать зазор в контактной группе. В данной статье мы рассмотрим, как отрегулировать по 1-му цилиндру.

На крышке ГБЦ и шкиве коленвала есть метки и отливы.

По меткам можно настроить угол опережения зажигания:

  • первая метка, расположенная по ходу часовой стрелки, означает, что угол опережения зажигания 10°;
  • средняя метка предназначена для установки угла опережения равным 5°;
  • по самой короткой, последней метке, устанавливается угол опережения 0°: в этом случае смесь будет возгораться, когда поршень достигает верхней мертвой точки.

Совмещаются метки путем вращения коленчатого вала, либо за храповик, либо с помощью спецключа за гайку.

Инструменты и материалы

Для того, чтобы выполнить 2106, необходимо приготовить следующие инструменты:

  • ключ для выкручивания свечей;
  • спецключ для вращения коленвала;
  • ключ на «13»;
  • прибор для контроля: индикаторная лампочка на 12 В или вольтметр.

Этапы

Выставляется зажигание пошагово:

Мы выставили зажигание, теперь необходимо проверить, правильно ли выполнена настройка, выполнив следующие действия:

  1. Проверку можно выполнить при движении машины. Сначала следует прогреть двигатель, а затем разогнать ее до скорости 40-50 км/ч. По достижении этой скорости переключаемся на четвертую скорость и проехать некоторое расстояние без ускорения.
  2. Затем нужно резко нажать на педаль газа. Спустя 2-3 секунды после этого должна появиться детонация и звуки, напоминающие щелки пальцами. Звуки должны прекратиться по мере разгона автомобиля примерно через 5 км.
  3. Если детонация не прошла, необходимо подкорректировать положение трамблера. Причина может быть в «раннем» зажигании. Если детонация не возникала, то причина может быть в «позднем» зажигании. Если «раннее», нужно повернуть распределитель вправо на один градус. При «позднем» — на один градус влево. Выполнять процедуру следует до тех пор, пока детонация не будет длиться 1-1,5 секунды.
  4. Закончив регулировку, нужно на распределителе поставить краской черточку, показывающую положение метки со средней длиной по отношению к блоку цилиндров.
  5. Далее необходимо поставить правильно трамблер. Сначала следует снова с помощью выкрученной свечи и закрытия пальцем отверстия установить первый цилиндр в ВМТ.
  6. Далее, нужно совместить метку на коленвале с меткой на крышке привода ГРМ. Для этого следует поворачивать коленчатый вал по направлению часовой стрелки.
  7. Демонтировав крышку с распределителя, необходимо установить бегунок. Его положение должно совпадать с воображаемой прямой от контакта на крышке первого цилиндра.
  8. После всех действий ставим на место корпус трамблера. На этом настройка зажигания на автомобиле ВАЗ 2106 завершена.

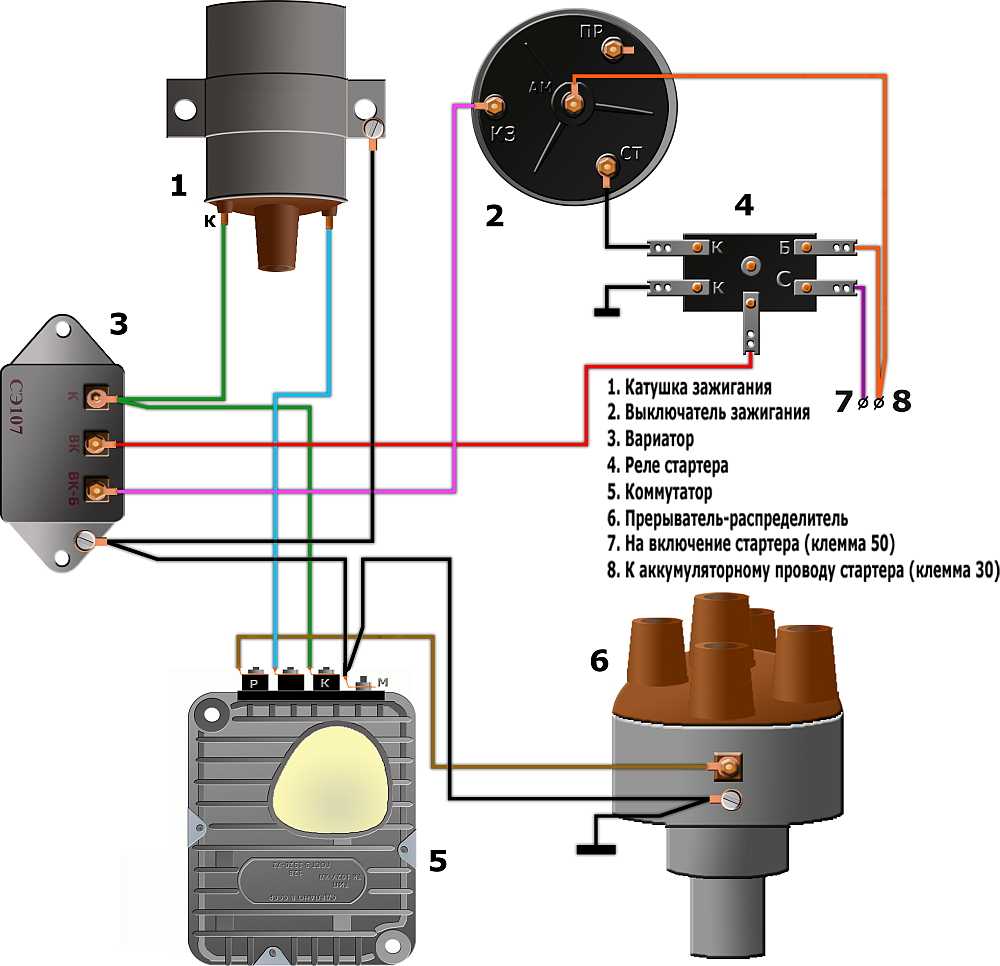

Принцип работыи схема контактной системы

Контактная система зажигания ВАЗ-2106 работает по следующей схеме. При замыкании контактов в прерывателе низкий ток поступает в первичную обмотку КЗ. При размыкании контактов индицируется высокий ток во вторичной обмотке КЗ, который по высоковольтным проводам передается сначала на крышку МР, а затем распределяется на свечи.

Увеличение оборотов коленвала приводит к росту скорости вращения ЦР, грузики которого расходятся в стороны под действием центробежных сил. В результате перемещается подвижная пластина, увеличивая УОЗ. Соответственно, при снижении оборотов угол опережения уменьшается.

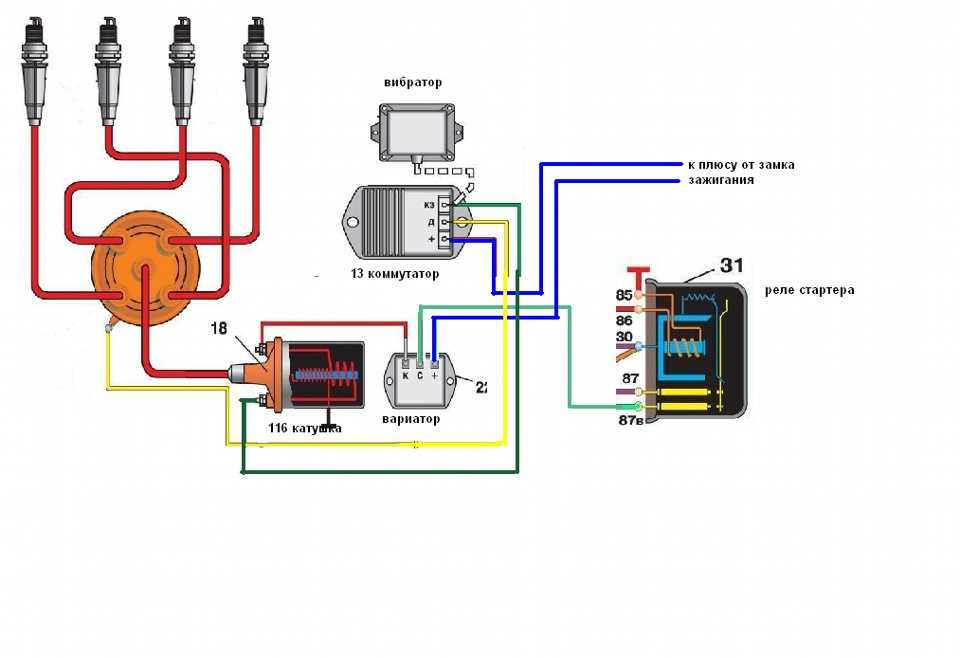

Контактно транзисторная система зажигания — это модернизированный вариант классической схемы, в котором используется транзисторный коммутатор (ТК), включенный в цепь первичной обмотки КЗ. Такое конструктивное решение позволяет значительно увеличить срок работы контактов трамблера за счет снижения силы тока первичной обмотки.

Назначение и преимущества электронной конструкции

Важную роль системы воспламенения топлива автомобилей не трудно понять, если перечислить основные требования к ее работе:

  1. Образование искры в цилиндре для сгорания бензиново-воздушной смеси в конце такта сжатия.
  2. Обеспечение своевременного момента подачи искры с учетом того, какая схема работы цилиндров реализована в моторе, и с учетом опережения углов зажигания.
  3. Снабжение искры нужным запасом энергии, достаточным для начала процесса горения. Этот параметр зависит от состава смеси, ее плотности и температуры.
  4. Сохранение высокого уровня надежности с учетом ресурса двигателя.

Рабочая схема исполнения возможной системы зависит от типа поколения двигателя, и носит следующие названия:

  • контактно транзисторная система зажигания;
  • бесконтактная система;
  • система зажигания на основе микропроцессора.

Особенности различных типов систем

В первом случае импульс тока передается в нужном направлении при соединении любых двух контактов. За счет наличия вращающихся элементов такая система не является надежной. Кроме того, после очередного ремонта приходится проводить точные настроечные действия своими руками.

Так называемое бэсз является следующим поколением в линейке возможных типов системы. Преимущество заключается в возможности передачи импульса большей энергии без потери на нагрев. Также стоит учитывать, что зажигание бесконтактное практически не имеет периодических регулировочных операций.

В конструкцию входят определенные составные устройства:

  • устройство выключения зажигания;
  • источник питания;
  • преобразующая катушка;
  • провода и свечи цилиндров.

Устройство электронного типа

Чтобы электронная система зажигания эффективно работала, ею управляет электронный блок. Его назначение выражается в приеме, анализе различных данных, и выдача указаний по формированию актуального режима образования искры. Многочисленные датчики, установленные в разных системах автомобилей, в постоянном режиме собирают следующую информацию:

  1. Параметры кривошипно-шатунного механизма. Отслеживается положение коленчатого вала и частота вращения.
  2. Параметры газораспределительного механизма. Контролируется положение распределительного вала.
  3. Работа системы охлаждения мотора. Уточняется рабочая температура и оценивается нагрузка на мотор.
  4. Выхлопная система. Контролируется состав отработанных газов.

Дополнительно производители вводят и другие датчики контроля различных параметров. Например, часто фиксируется процесс детонации, что связывается с низким качеством топлива или указывает на изменившееся октановое число бензина.

Дальнейшее совершенствование автомобилей приводит к появлению таких датчиков:

  • положения электронной педали газа;
  • массового расхода воздуха;
  • давления в топливной магистрали.

Такая разносторонняя информация позволяет не только обеспечить качественный процесс искрообразования, но и значительно улучшает топливную экономичность двигателя. В этом случае вопрос – какое лучше зажигание использовать, отпадает сам собой.

Единственным недостатком совершенного электронного зажигания с множеством датчиков является трудность доработки двигателя под использование электронного блока управления.

Разместить датчики и научить их согласованно работать – непросто. Поэтому стоит рассмотреть более доступную схему – бесконтактного зажигания.

Работа электронного зажигания

Поступающие сигналы датчиков обрабатываются электронным блоком по разработанному алгоритму. В результате система зажигания подает электронный сигнал на воспламенитель. Это устройство производит включение транзистора, что обеспечивает прохождение тока на первичную обмотку катушки зажигания. В нужный момент времени цепь первичного тока разрывается, повышается напряжение накопленного тока на первичной обмотке. Импульс уходит на нужную свечу.

В процессе работы анализируется скорость вращения коленчатого вала и нагрузка на двигатель. Это позволяет при необходимости корректировать угол опережения зажигания, увеличивая отдачу двигателя.

Проверка и настройка угла опережения

Чтобы проверить, правильно ли выставлено зажигание, достаточно совместить метки на шкиве коленчатого вала и крышке газораспределительного механизма. При этом бегунок должен быть направлен на 4-й цилиндр, а контакты разомкнуты. Если бегунок «смотрит» в сторону первого цилиндра и машина не заводится, то поверните его на 180°, как описано выше.

Для создания оптимальных условий сжигания топлива в камере вспышка должна происходить немного раньше, чем поршень дойдёт до ВМТ. Есть 3 способа этого достичь:

  • при установке зажигания насечку на шкиве совместите не с первой длинной риской, а со второй, обозначающей угол опережения 5°;
  • определите величину опережения «на слух», ослабив гайку крепления трамблёра и поворачивая его за корпус на холостых оборотах двигателя;
  • подключите к системе стробоскоп, запустите мотор и поворотом трамблёра откорректируйте положение насечки, наведя на неё мигающую лампу прибора.

Угол опережения регулируется поворотом корпуса распределителя

По окончании настройки несколько раз резко нажмите на педаль газа. Если прослушивается стук поршневых пальцев (звонкий звук хорошо слышен от двигателя), то угол опережения слишком велик. Ослабьте крепление распределителя и поверните его на 1—2° по часовой стрелке, после чего снова проверьте нажатием на акселератор.

Общая информация по настройке трамблера с приводом

Изначально, перед выставлением распределителя на свое штатное место, 1-й цилиндр всегда устанавливается в положение ВМТ. Чтобы это определить, свечное отверстие затыкается пальцем, таким образом ощущается сжатие выходящих потоков.

ВМТ положение подразумевает совпадение меток на шкиве коленвала и блока. На некоторых автомобилях меток бывает несколько, и надо смотреть по инструкции, какая из меток — ВМТ.


Снятие крышки распределителя

Процесс настройки начинается со снятия крышки трамблера. Затем бегунок вращается таким образом, чтобы направление обернулось на 1-й цилиндр. Привод трамблера в такой экспозиции ставится в ДВС.

Если привод шестеренчатый, то его следует развернуть на тридцать градусов (2 зуба). Посадив трамблер на место, следует повращать бегунок в разные стороны.

Случается, что привод трамблера садится на место, а направление бегунка никак не совпадает с цилиндром 1. Что делать в этом случае? Надо вытащить распределитель и снова посадить его, но уже с учетом прежнего положения.

Правильное подключение трамблера на 1-й цилиндр осуществляется так:

  • Бронепровод вытаскивается из распределителя.
  • Идет заземление на массу.
  • Коленвал вращается до ВМТ.

Далее нужно отсоединить провод от распределителя, соединить вместо него мультиметр, установив его на 20V прямого тока. Обязательно проверяется контактная группа.

Трамблер вращается по ходу движения бегунка. Движение идет до момента потухания индикатора. Что касается показаний, то они должны находиться на уровне 0,45 V. Затем главное устройство системы зажигания вращается против хода бегунка – как только загорится индикатор, надо зафиксировать данное положение. Это и есть точка зажигания. Показания мультиметра должны указывать 12 V.

Замена

Как можно заменить трамблер своего автомобиля самостоятельно и возможно ли это? Да, это действительно можно сделать даже в условиях гаража. Чтобы осуществить демонтаж такой детали, потребуется снять минусовую клемму с АКБ. Теперь нужно полностью убрать высоковольтные проводки, ведущие к крышке, отключить от вакуумного корректора шланг. Затем снять кронштейн, аккуратно поддерживая все провода.

Заметьте что установка нового трамблерчика осуществляется в определенном положении. Так например в вазовской девятке, она возможна лишь в одном роторном положении, что безусловно существенно облегчает весь процесс. И никакие пометки не нужны, это банальный миф, который придумывают себе владельцы машин.

Другими словами установка заключается всего лишь в помещении новой детали на законное штатное место. Конечно же все гаечки нужно хорошенько подтянуть, чтобы обеспечить должную фиксацию к движку. Вот и вся замена.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

  1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
  2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
  3. После этого происходит распределение и подача разряда на ту или иную свечу.
  4. Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

  1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве. Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
  2. Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то при использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной. Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
  3. Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще. Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Свежие записи

Просто на просто катушка зажигания Б предназначена для ГАЗ с контактно-транзисторной системой зажигания Схема подключения системы зажигания нового образца. Часто ленящиеся читать камасутру и думать головой люди задают вопрос: «А зачем тогда метка на шкиве коленвала, если не для стробоскопа? Так пусть же каждый сам для себя расставит приоритеты и решит — поставить ксенон, херову тьму лампочек и подсветок, ручки с подогревом или еще что
Транзисторный коммутатор ТК закрепляют в кабине, так как диапазон его рабочих температур находится в пределах —
Коммутаторы не взаимозаменяемы между собой.
В случае импульсных повышений напряжения конденсатор С2, заряжаясь, предотвращает перенапряжение транзистора и протекание через него большого разрушающего тока.
Замок зажигания. Катушка зажигания цилиндрического типа, в более старых системах зажигания применялась модель ББ.
Второй конец подключается к следующей, и таким образом подключается каждая до последней.
Датчик распределитель: 1 — крышка распределителя; 2 — уголек; 3 — пружина крышки; 4 — низковольтный разъем; 5 — грузик; 6 — пружина центробежного автомата; 7 — ось грузика; 8 — упорный подшипник; 9 — подшипник валика; 10 — муфта; 11 — валик; 12 — пластина октан-корректора; 13 — корпус; 14 — шарикоподшипник; 15 — вакуумный регулятор; 16 — статор; 17 — втулка ротора; 18 — фильц; 19 — бегунок Устройство датчика-распределителя показано на рис.
Раскладка фишки коммутатора постоянного тока на Dio 34

Проверка угла опережения зажигания

Прежде всего, необходимо завести мотор. Если он ранее заводился, а после регулировки — нет, стоит еще раз проверить правильность установки угла опережения. Если двигатель работает, необходимо провести проверку угла опережения на ходу:

  • Разогнать машину до 45 км/час.
  • Включить 4-ю скорость.
  • Резко выжать педаль газа.
  • Должна возникнуть детонация продолжительностью 2-3 секунды, а затем, после ускорения автомобиля, она должна исчезнуть.

Если детонация не пропадет после набора скорости, зажигание “раннее”. Если детонация не возникает вовсе — зажигание “позднее”. Чтобы уменьшить опережение, следует открутить гайку фиксации трамблера и провернуть его по часовой стрелке чуть меньше, чем на деление шкалы. Увеличить опережение можно, провернув распределитель против часовой стрелки.

Совет: когда зажигание идеально выставлено, следует нанести краской метку на шкале. Это облегчит последующую регулировку зажигания.

Принцип работы прерывателя-распределителя в двух словах

Принцип работы прерывателя-распределителя не сложный. Контакты размыкаются, и в первичной обмотке зажигания появляется магнитное поле, которое необходимо для образования высоковольтного тока. Он с катушки возвращается на крышку распределителя, в которой есть контакт, касающийся бегунка. Он распределяет ток по контактам крышки и дальше по проводам на свечи зажигания. Прерыватель может прийти в негодность по «старости», из-за попадания влаги внутрь или впоследствии механических повреждений.

https://youtube.com/watch?v=6gSMVDi-oYA

Со временем в автомобиле все детали и механизмы изнашиваются, и рассматриваемая конструкция также грешит этим. Например, самая обычная выработка во втулке корпуса уже приведет к неустойчивой работе машины, поскольку вал прерывателя будет болтаться. Во время мойки автомобиля или когда вы попали в большую лужу, на прерыватель может попасть влага, и если он не защищен, то работать перестанет. В случае с механическим повреждением все просто: кто-то что-то уронил, чем-то случайно ударил и повредил механизм.

Выводы

Все системы, используемые для воспламенения топливной смеси, хороши в определенных областях машиностроения. Все не лишены своих недостатков. Не всегда нужно создавать сложную и высоконадежную систему, иногда гораздо дешевле использовать простые и более дешевые. Нет необходимости устанавливать дорогую систему зажигания на автомобиль, который по своей стоимости гораздо ниже, чем остальные в его классе. Такими действиями можно только поднять его стоимость, но качество, к сожалению, останется прежним. Зачем что-то менять, если работа системы зажигания показала только лучшие результаты на многих тестах?
