Схема подключения катушки зажигания ваз

Устройство и принцип работы

Первые коммутаторы были крайне примитивны. Простая схема из транзисторов регулировалась при помощи электрического импульса. В таком виде устройство просуществовало недолго. Наступила эра высоких технологий, благодаря которой стали применяться более эффективные инновационные решения.

На машинах, собираемых в РФ, стимулятор искры был впервые использован на автомобиле Ваз-2108. Устройство относилось к серии 36.3734 тоже родного производства. В дальнейшем стали применяться более модернизированные коммутаторы с различным исполнением конструктивно-технической схемы. Однако комбинированная или составная сборочная технология всегда оставалась для российских микросхем неизменной. И плюс её в том, что она ремонтопригодна, в отличие от тех же зарубежных аналогов.

Сегодня коммутатор — это совокупность нескольких элементов: свечи, транзисторы, датчики. Он может использоваться в гибридном или тиристорном зажигании. Электрические импульсы управляются автоматически, что даёт целый ряд практических преимуществ:

  • отсутствие перебоев на максимальных скоростях;
  • повышение надёжности работы блока;
  • возможность увеличения объёма цилиндров мотора.

А когда внедрили элемент Холла, и коммутатор начал управлять сразу несколькими преобразователями, преимущества только увеличились. Настолько, что на каждой отдельной свече стали использовать тандем «катушка+коммутатор». Вот чего конкретно удалось достичь:

  • более сильной и надёжной стала искра в системе зажигания;
  • исчезли потери мощности в трамблёре;
  • улучшился холостой ход;
  • снизился расход горючего;
  • стабилизировался пуск на холодный двигатель.

Принцип работы коммутатора можно представить себе так. Сначала система контролирует положение коленвала двигателя. Затем индуктивным датчиком Холла, входящим в конструкцию распределителя, снимаются показания с положения поршней в цилиндрах. Он же и подаёт на коммутатор импульс. Сигнал усиливается до 12 вольт и поступает на катушку. За счёт этого уменьшается сила тока, и повышается напряжение.

Переделка своими руками

Переделка КСЗ в БСЗ не займет более 1 часа, если следовать правильной инструкции проведения. Это касается, естественно, человека сведущего в автоэлектрике и знающего, какие трудности его могут ожидать по ходу.

Любая операция, будь это ремонт или модернизация, начинается с подготовки рабочего места.

  1. Следует определиться с местом для инсталляции коммутатора. Многие ставят его на левый брызговик, где он фиксируется двумя саморезами к кузову. Однако следует быть внимательным и проследить, чтобы соприкасание радиатора устройства с металлической частью остова автомашины было по максимуму. Таким образом, обеспечится лучшая теплоотдача.
  2. Установить метку зажигания на 4-й цилиндр.
  3. Приобрести новый комплект СЗ, которые бы подошли к БСЗ. Зазор в таких свечах должен быть выставлен на 0,8 мм.
  4. Приобрести и заменить катушку.

Переделка своими руками

Остается поменять трамблер на электронный, установить датчик холла.

Вооружиться, естественно, нужными инструментами:

  • Набором различных ключей.
  • Комплектом отверток.
  • Саморезами.
  • Дрелью с набором различных сверл.

Итак, вот как меняется трамблер:

  • Снимается крышка, чтобы открылся доступ к ротору.
  • Установить ротор-бегунок в положение, легко повторяющееся при инсталляции нового БСЗ-трамблера. Пометить на ДВС.
  • Полностью вывернуть фиксатор распределителя и снять устройство.
  • Вынуть главный бронепровод, интегрирующий катушку и распределитель.
  • Выставить бегунок нового трамблера в соответствии со старым.
  • Поставить корпус по меткам, выставленным заранее и помеченным на корпусе ДВС.
  • Вставить новую крышку, подсоединить провода.

Катушка тоже обновляется:

  • Восьмеркой-ключом выворачиваем фискторы-гайки проводки контактов.
  • Десяткой-ключом ослабляется фиксация самой катушки.
  • Поставить новую катушку.

Дальше:

  • Новое устройство фиксируется.
  • Провода соединяются с контактами.

Одним из важнейших элементов БСЗ является коммутатор. Как и было написано выше, его местоположение выбирается заранее. Ставится он следующим образом:

  • Коммутатор прислоняется к кузову для отметки мест сверления.
  • Устройство прикручивается саморезами.

Внимание. Под один из саморезов вдевается черный кабель массы от колодки подключения

По сути, в некоторых случаях секрет переделки сводится к замене штока трамблера. На старом он короче. Если суметь переставить этот самый шток с какого-нибудь распределителя нового образца, то в результате можно неплохо сэкономить на покупке нового трамблера.

Регулировка трамблера

Что касается настройки БСЗ трамблера, то она осуществляется всего один раз. УОЗ можно выставить без каких-либо приборов. Делается это на прогретом до 85 градусов ДВС, при движении на средней скорости. КПП переключается на 4 скорость, педаль акселератора вдавливается в пол. Если возникает кратковременная детонация, после чего мотор вновь набирает обороты, то БСЗ выставлено правильно. Напротив, если в ходе этого появляется стук, надо остановиться. Зажигание выставлено неправильно. И вот, что надо сделать:

  • Повернуть распределить по часовой на 1 градус.
  • Повторить езду с резким переключением скорости.

Схожая операция повторяется до тех пор, пока не выставится правильное зажигание.

Вот и все дела. Удачи на дорогах с новым трамблером!

Типы катушек зажигания

Все существующие на сегодня автомобильные катушки по конструктивным особенностям можно разделить на четыре группы:

  • Классические (общего типа);
  • Двухвыводные (сдвоенные);
  • Комбинированные (модули зажигания);
  • Индивидуальные.

Пример различных типов катушек

КЗ общего типа подразделяются на «сухие» и маслонаполненные. «Сухие» появились позже маслонаполненных и постепенно вытеснили их с рынка за счет меньшей стоимости материалов и простоты изготовления. Конструктивно две разновидности классической катушки практически не отличаются друг от друга. В «сухом» изделии отсутствует металлический корпус, а функции защиты от механических повреждений и теплоотвода выполняет толстый слой эпоксидного компаунда, покрывающий всю поверхность устройства.

Основная особенность работы общей катушки заключается в необходимости наличия в цепи зажигания управляющего и распределительного механизма – трамблера, который отвечает за коммутацию низкого напряжения на вход катушки и «раздачу» высокого напряжения по свечам. Именно этот механический коммутатор управляет возникновением искры, а также синхронизирует этот процесс с тактами работы ДВС.

Катушки зажигания сдвоенного типа по своему внутреннему конструктиву аналогичны классическим. Основное отличие заключается в том, что изделие имеет два высоковольтных вывода. Таким образом, каждый сформированный устройством высоковольтный импульс поступает одновременно на две свечи. Но так как алгоритм функционирования двигателя подразумевает максимальное сжатия топливной смеси (время поджига) одномоментно только в одном рабочем цилиндре, то образующийся искровой разряд на свече другого цилиндра «пропадает» впустую. Этот процесс называют также «холостой искрой». Однако на следующем такте работы силовой установки два вывода катушки меняются местами: первый осуществляет «холостой» выстрел, зато второй отрабатывает свой хлеб на все сто.

Сдвоенная катушка зажигания

Двухвыводные катушки имеют два главных преимущества перед классическими:

  1. При объединении двух изделий в одном блоке на 4-цилиндровом моторе (трех изделий на 6-цилиндровом и т.д.) распределитель высокого напряжения в цепи зажигания автомобиля становится ненужным, что влечет за собой повышение надежности системы в целом.
  2. Такую катушку можно подключать к свечам зажигания разными способами: первый – подавать высоковольтные импульсы на свечи по двум проводам высокого напряжения, второй – использовать для одной свечи наконечник, для второй — провод. Это позволяет конструкторам повысить вариативность размещения и подключения КЗ.

Катушками комбинированного типа оснащать авто начали после широкого распространения инжекторных ДВС.

Сначала модули зажигания представляли собой единый блок, состоящий только из отдельных катушек (по числу использующихся в ДВС цилиндров) и специальных наконечников, закрепленных на выводах КЗ. С помощью этих наконечников вся конструкция надевалась на свечи, вкрученные в колодцы головки блока цилиндров (ГБЦ). Такой модуль зажигания позволял отказаться от высоковольтной части трамблера. А функцию низковольтного коммутатора в первых модулях выполнял блок управления ДВС, который для этой цели оснащался необходимым количеством транзисторов.

Позже транзисторные ключи коммутации низковольтного напряжения также перекочевали из дорогого и сложного блока управления в корпус модуля КЗ, который стал независимо выполнять все функции.

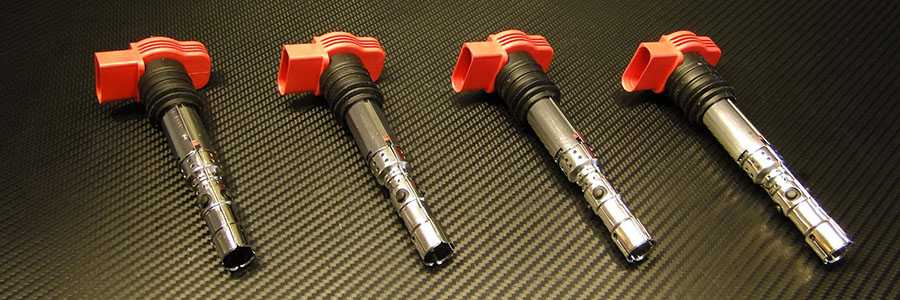

Индивидуальные катушки являются сегодня наиболее востребованными устройствами. Выбранная производителем архитектура сердечника позволяет разделить эти изделия еще на две дополнительных группы: компактные и стержневые. Индивидуальные получили свое название в силу того, что каждая работает только на одну свечу.

Высоковольтный вывод катушки подсоединён к наконечнику, состоящему из металлического стержня, упорной пружины и керамического изолятора. С помощью наконечника она надевается на свечу, вкрученную в ГБЦ.

Для предохранения вторичной обмотки КЗ от сверхвысоких нагрузок в её конструкции предусмотрено использование мощного диода, способного выдерживать постоянное воздействие значительных напряжений.

К особенностям индивидуальных можно отнести их компактность и отсутствие в изделии некоторых элементов, присущих КЗ других типов, что положительно сказывается на минимизации потерь энергии в цепи высокого напряжения.

Индивидуальные КЗ некоторых производителей дополнительно оснащаются электронными деталями для поддержки воспламенительного механизма.

Другие поломки и их устранение

Если при включенном зажигании мотор не заводится, то, прежде всего, надо отключить систему зажигания и постараться опять запустить двигатель через нескольку секунд. Если все это не дало никаких результатов, возможно, есть смысл проверить правильность установки свечей — она вполне могла оказаться некорректной. Если все эти действия не дадут никаких результатов, тогда придется подвергнуть доскональной проверке всю систему.

Может оказаться и так, что причина неисправности находится в крышке распределителя.

Ее нужно аккуратно демонтировать и подвергнуть доскональной проверке обе ее стороны. Кроме этого, надо обследовать графитный уголек — он вполне мог стереться. В случае износа крышки, когда ее поверхность потрескалась или покрылась нагаром, крышку лучше заменить, ремонту она не подлежит. То же следует проделать и с графитовым угольком.

Короткое замыкание может произойти из-за попадания на проводку рабочих жидкостей

Поэтому, диагностируя состояние системы зажигания, следует обращать особое внимание на состояние проводки. Обнаружив на них влагу, следует обязательно ее вытереть, ведь именно это вполне может стать причиной некачественного запуска двигателя

Если на проводке обнаружены царапины или другие механические повреждения, ее обязательно нужно заменить. Если сделать это пока нет возможности, следует замотать проблемные места изолентой. Катушку зажигания проверяют омметром. Сопротивление должно находиться в соответствии с нормой, иначе катушку придется заменить.

Замок зажигания подвергать ремонту собственными силами крайне не рекомендуется. Можно только проверить контакты и очистить их, если будет обнаружено окисление.

Стоит подумать и о коммутаторе

, ведь поломки в этом узле довольно часто являются причиной некорректной работы катушек зажигания. Коммутатор проверяют переносной лампой. Делают это следующим образом: от катушки отсоединяется провод, который идет от коммутаторной клеммы, а потом его конец соединяется с переноской. Другой провод переноски соединяют с катушечной клеммой. Затем включается зажигание, а машина заводится посредством стартера. Для этого коленчатый вал придется прокрутить пару раз. Если лампочка в переноске будет гореть бесперебойно, значит, коммутатор и в самом деле неисправен. Тогда проблему можно решить только его заменой.

Может случиться и так, что вся проводка исправна, а импульсы все равно не поступают на коммутатор. Скорее всего, здесь неисправен бесконтактный датчик

Его проверяют вольтметром. Делается это следующим образом: при выключенном зажигании начинают осторожно прокручивать коленчатый вал

При этом нужно следить за приборами. Если датчик исправен, то их показания будут резко изменяться. Если этого не происходит, можно констатировать неисправность датчика, тогда его обязательно надо заменить.

Свечи зажигания проверяют «искрой». Для этого со свечи нужно снять провод и поднести его конец к массе на расстояние 5-6 мм. После этого следует прокрутить коленчатый вал и посмотреть на зазор. Если будет видна искра, значит, сама система исправна, и остается только поменять или очистить свечи. Во время проведения этой процедуры не получится обойтись без помощника, который должен будет крутить коленвал.

Таким образом можно проверить и крышки распределительной системы. От нее отключают центральный провод, и его конец подводят к массе, оставляя зазор в 5-6 мм. При этом нужно также вращать коленвал. При появлении сильной искры можно констатировать факт нормальной работы цепи, а проблема может находиться в крышке или в роторе.

Отремонтировать ротор уже не получится, его можно только заменить.

Но при перегорании резистора проблема вполне решаема кусочком проволоки. Можно использовать алюминиевую и медную проволоку. Из нее делают перемычку, которую вставляют между контактами роутера. Конечно, мера эта временная, и прибегать к ней следует только тогда, когда решить вопрос установкой полноценного резистора не представляется возможным. Например, такое может произойти во время движения. Не забывайте еще и о том, что кусок вставленной проволоки становится причиной появления радиопомех, которые могут распространяться не только в салоне, но и рядом с ним.

Новый этап развития

Основным элементом, благодаря которому новая схема приобрела улучшенные характеристики, относительно прежней, классической, стал транзистор. Причем он явился причиной, что контактно-транзисторная система зажигания получила новый узел – коммутатор.

Контактно транзисторная система зажигания, несмотря на незначительные, на первый взгляд, изменения и сохранение принципа работы, приобрела новые свойства, недоступные классической системе. Но прежде чем оценивать достоинства и недостатки, которыми обладает контактно-транзисторная схема, необходимо коснуться отличий в работе.

Главное отличие от классического зажигания заключается в том, что прерыватель воздействует не на бобину, а на базу транзистора. В остальном контактно-транзисторная схема работает так же, как обычная система зажигания. При прерывании, в первичной обмотке бобины протекания тока, во вторичной наводится высоковольтное напряжение. Не касаясь деталей внутреннего устройства коммутатора и его подключения, можно отметить, что транзисторная схема зажигания даже в таком упрощенном виде обладает следующими достоинствами:

Контактно-транзисторное управление процессами, происходящими в катушке зажигания, обеспечивает возможность увеличить в первичной обмотке ток, вследствие чего:

  1. можно повысить величину вторичного напряжения;
  2. увеличить между электродами свечи зазор;
  3. улучшить процесс искрообразования, сделать его более устойчивым, а также улучшить запуск двигателя при пониженной температуре;
  4. повысить количество оборотов и увеличить мощность двигателя.

Однако подобная контактно-транзисторная схема требует использования катушки зажигания с отдельными обмотками (первичной и вторичной).

Транзисторный коммутатор ТК-102

Коммутатор выполняет функцию усилителя в контактно-транзисторной системе зажигания.

Он может иметь следующие неисправности:

  • обрыв в цепи
  • пробой транзистора, стабилизатора, импульсного трансформатора и др.

Проверку транзисторного коммутатора, проверку транзистора в ключевом режиме выполняют по схеме. При замыкании выключателя 3 наблюдают за показаниями амперметров: амперметр 2, регистрирующий ток в цепи управления транзистором, должен показать 0,5-0,6 А, а амперметр 6, регистрирующий ток в первичной обмотке катушки зажигания, — 6—7 А. При размыкании выключателя 3 амперметр 6 должен зарегистрировать прекращение тока.

Замена масла и фильтра Kia Rio 3

Масло в двигателе следует заменять через каждый 15 тыс. км пробега.

Оригинальный масляный фильтр имеет артикул — 2630035503. Из аналогов можно выделить: MANN W81180, FILTRON P617, MAHLE C205 и др. Перед приобретением уточняйте их применимость.

Необходимый инструмент: масло, фильтр, обтирочная ткань, емкость (не менее 4,5 л) для сливаемого масла, ключ «на 13», торцовая головка или ключ «на 17», ключ для отворачивания масляного фильтра. 1. Снимите защиту картера двигателя (см. тут).


2. Поверните пробку маслоналивной горловины против часовой стрелки…

3. …и снимите ее.

4. Металлической щеткой, а потом обтирочной тканью очистите пробку сливного отверстия в поддоне масляного картера.

5. Ослабьте ключом затяжку пробки…

6. …выверните пробку, предварительно подставив емкость для сливаемого масла.

Проверьте состояние прокладки пробки сливного отверстия, если надо замените ее.

7. Отверните фильтр и снимите его.

8. Если фильтр невозможно отвернуть руками, строньте масляный фильтр с места специальным ключом…

9. …и снимите фильтр.

Для отворачивания фильтра пользуйтесь ключом. Если ключа или аналогичного съемника нет, можно воспользоваться и свернутой вдвое полоской грубой наждачной бумаги, обернув ею фильтр и стронув его с места руками.


10. Тщательно протрите тканью от грязи и старого масла привалочную поверхность фланца блока цилиндров.

11. Наполните новый масляный фильтр примерно на 1/3 объема чистым моторным маслом.

12. Смажьте уплотнительное кольцо фильтра новым моторным маслом

13. Заверните фильтр на место руками без применения инструмента на 3/4 оборота с момента соприкосновения уплотнительного кольца и фланца блока цилиндров. 14. Вверните пробку сливного отверстия

15. Влейте новое моторное масло.

16. Заверните пробку маслоналивной горловины. 17. Заведите мотор и дайте ему поработать на холостом ходу пару минут (сигнализатор аварийного падения давления масла должен погаснуть через 2-3 а после пуска двигателя). Во время работы двигателя проверьте, нет ли потеков масла из-под пробки сливного отверстия и масляного фильтра. Остановите двигатель, проверьте уровень масла, при необходимости долейте масло, подтяните пробку и фильтр.

Видео позволяет понять как происходит замена масла на Киа Рио 3.

Преимущества БСЗ (бесконтактной системы)

Итак, на трамблере старого образца ввиду наличия огромного количества механических компонентов со временем появляются люфты и зазоры. Энергия искры не обеспечивается, как это нужно, да и качество самих контактов ставится под большое сомнение.

Комплект БСЗ

Инсталляция бесконтактной системы зажигания или БСЗ способно решить все прежние сложности, так как один датчик холла может разом заменить группу различных механических элементов. Прогресс – дело хорошее, с этим не поспоришь.

Датчик холла

Раз уж зашла речь о датчике холла, то рассмотрим те моменты, из-за которых он считается значительно лучше механики, и даже способен заменить несколько из них.

Однако со временем в ходе технологического прогресса и явных недостатков механических составляющих, таких как постоянное загрязнение, отсутствие контактов и т. д, датчик холла стал вытеснять прежние системы. И сегодня он ставится даже на скутеры, играя функцию составной части регулятора зажигания.

Датчик холла на трамблере

По сути, датчик холла – это тонкий лист полупроводника. В ходе попадания в него импульса, появляется ток со слабым вольтажом. Усиление напряжения возможно лишь в том случае, если поперек полупроводника проходит магнитное поле. Это свойство материала и взяли на вооружение физики.

Состоит элемент из полупроводникового материала (пластины), чипа (микросхемы), магнита и металлического экрана с прорезями. Именно через последний компонент и осуществляется пропуск магнитного поля, из-за чего и возникает энергия. Металлический экран, понятно, что не пропускает магнитного поля, но когда открываются прорези, создается импульс с низким напряжением.

Интересный момент. При сочетании этого устройства с распределителем получается единый узел под названием трамблер, который и выполняет с большой эффективностью стандартные функции распределителя зажигания.

Другие преимущества

Преимущества бесконтактной системы очевидны

Введение в эксплуатацию БСЗ стало одной из серьезных инноваций в автомобилестроении. Это техновшество позволило не только повысить мощность силовой установки, но и в несколько раз снизить расход горючего. Кроме того, благодаря новой системе удалось понизить и количество выбрасываемых в атмосферу вредных веществ.

КСЗ или контактная система не оправдала надежды конструкторов, ведь так и не удалось увеличить энергоколичество в искре, да и в процессе перехода на более мощные двигатели такой распределитель более себя не оправдывал.

Одним словом, высокоточная регулировка зажигания с КСЗ невозможна, у мотора постоянно наблюдаются перебои в работе, увеличивается расход горючего и выброс СО2.

Очевидно, что подача сравнительно большей энергии на свечи многие эксперты считают чуть ли не главным преимуществом БСЗ. За счет этого увеличивается искра, так нужная для полного сгорания бензина. А это, в свою очередь, приводит к улучшению маневренности автомобиля на дорогах.

Функциональная схема БСЗ

БСЗ трамблер – это и всеобщее улучшение, а также стабильность импульсов. На всех диапазонах функционирования ДВС существенно улучшается отдача. Датчик холла в данном случае играет куда большую роль, полностью заменяя архаичную контактную систему.

Наконец, еще одним бесспорным преимуществом БСЗ является неприхотливость и низкая потребность в техобслуживании. Регулировки такой распределитель потребует всего лишь единожды, а не как КСЗ – постоянно.

Где используется?

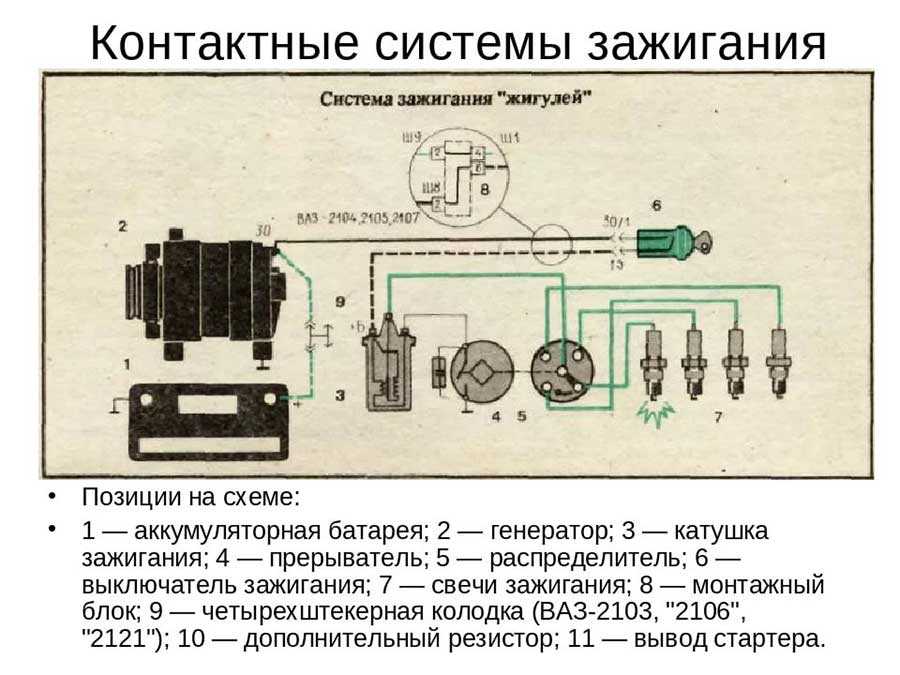

Прошлые и настоящие владельцы ВАЗ «классики», разбирающиеся в конструкции таких автомобилей, прекрасно знают слабые места и принципы функционирования схемы зажигания контактного типа.

Ее особенность заключается в распределении напряжения к камерам сгорания двигателя через контактные соединения (отсюда и название).

Современные автомобили оборудуются более современным (электронным) зажиганием, которое управляется микропроцессором.

К основным системам, работающим на контактном принципе, стоит отнести:

  • КС3 (KSZ) — наиболее распространенный тип схемы, в структуре которой имеется распределитель, катушка и прерыватель.
  • КТС3 (HKZ-2, JFU4, HKZk) — система зажигания с контактным датчиком и предварительным накоплением энергии.
  • KTC3 (TSZi) — еще один тип системы, работающей на контактном принципе. В ее составе присутствуют транзистор и контакты, а также индукционный накопитель энергии.
