Как подключить и настроить «весла» на дверях автомобиля

Как устроен стеклоподъёмник с электроприводом?

Устанавливаются такие устройства внутри дверей. Электростеклоподъёмник состоит из трех основных частей:  подъёмный механизм, управляющий блок и привод – электрический моторчик. Он приводит подъёмный механизм в движение, которое необходимо для поднятия или опускания стекла.

Механизм, основанный на червячной передаче, исключает возможность закрытия стекла при встрече с препятствием, например рукой. Вращение в таком механизме передается исключительно от червяка к колесу. Если же наоборот, происходит блокировка механизма.

Существует несколько типов электрических механизмов: тросовый, реечный, рычажный, импульсный. Поговорим о каждом из них.

Тросовый

Такой электростеклоподъёмник самый простой. Трос приводится в движение электромотором. Из минусов можно назвать быстрый износ троса и возможность перегрева моторчика. Из плюсов: очень легко ремонтируется, и запчасти стоят дешево. К тому же его можно отремонтировать своими руками.

Реечный

В таком стеклоподъёмнике электромотор приводит в движение шестеренки, которые в свою очередь передают тягу рейкам. Реечный стеклоподъёмник гораздо долговечнее тросового. Также стоит отметить тихую работу и относительно высокую скорость подъёма стекла.

Из минусов – со временем шестерням придется обновлять смазку, иначе они сотрутся и станут «пропускать» зубчики, а значит, будут медленнее поднимать стекло и издавать треск.

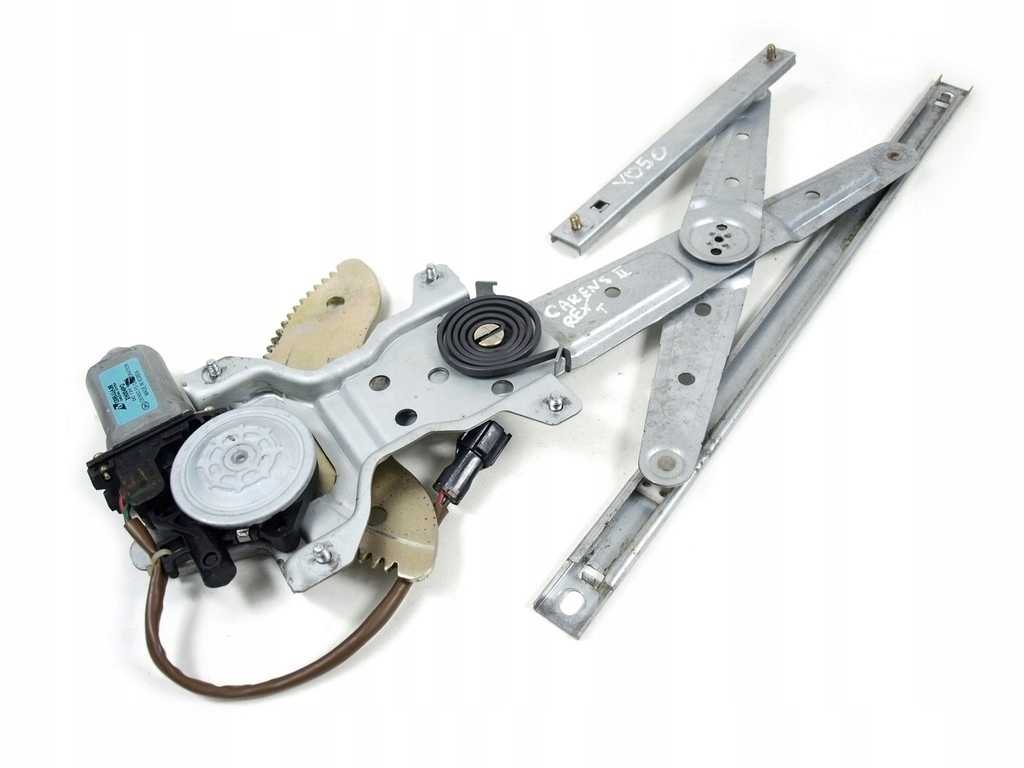

Рычажный

Это, пожалуй, самый надежный и долговечный вид электростеклоподъёмников. Моторчик приводит в движение шестерню, которая распределяет вращение либо на один, либо сразу на два рычага. Тем самым они поднимают или опускают пластину со стеклом. Из недостатков – неравномерная скорость подъёма стекла.

Импульсивный

В случае с импульсным механизмом, у человека появляется возможность закрыть или открыть стекло полностью, не удерживая кнопку постоянно. Достаточно разового нажатия, и стекло дойдет до конца. Причём кнопка может принимать несколько положений: два вверх, два вниз и нейтраль. Доведя кнопку до конца, стекло поднимается без дальнейшего удерживания. Если же её перевести в положение «два», то можно поднять стекло на желаемую высоту.

Электростеклоподъёмники устанавливают и самостоятельно, в основном, на автомобили ВАЗ, такие как «Пятерка» или «Семерка». В продаже есть как для конкретной марки авто, так и универсальные стеклоподъёмники. Их установка не занимает много времени и сил, тем более, что в интернете хватает видеороликов, как правильно это сделать. А ставить, или нет – дело вкуса.

Напоследок предлагаю посмотреть видеоролик,
который хочется пересматривать снова и снова:

Ремонт своими руками

Иногда получается так, что нет возможности приобрести новое устройство, если запутался трос, или отказал электродвигатель, то всегда есть возможность отремонтировать все это своими руками. Не ремонтируется только явный механический излом какой либо детали.

При отказе электродвигателя, скорее всего у вас просто засорились щетки или обмотка, достаточно снять двигатель, разобрать и почистить аккуратно проспиртованной тряпочкой или бензином, можно купить специальные средства (хватит не на один раз). Желательно при разборе смазать все механизмы.

Когда слетает трос с механизма, следует снять весь механизм, опять же снять электродвигатель или размотать сам трос если у вас механический, аккуратно натянуть трос на свои места (пазы) и установить обратно.

Частенько неисправность бывает не в самом стеклоподъемнике, изучив схему ниже вы поймете, какие провода идут куда, прозвонив их, можно найти истинную причину.

Хотелось бы добавить, ремонт как правило помогает не надолго, если уж случилось, что у вас вышел из строя стеклоподъемник, лучше его заменить, потому что все детали имеют свой износ и долго вряд ли вам еще прослужат, но бывают и исключения.

Блок управления стеклоподъемниками — как подключить самому?

Установка на автомобиль электрических стеклоподъемников позволяет заметно повысить комфортность салона. Блок управления стеклоподъемниками позволяет управлять различными исполнительными устройствами (большинство блоков управления поддерживает подключение к центральному замку) с единого пульта. Из статьи вы узнаете, как работает блок управления стеклоподъемниками, какие неисправности этого устройства встречаются. Вы также узнаете, как поставить этот блок в салон автомобиля и подключить к сигнализации и остальным электрическим устройствам.

Как работает электрический стеклоподъемник

Основа стеклоподъемника – электродвигатель, который через различные механизмы поднимает и опускает стекло. У стеклоподъемника есть только два режима работы – поднятие и опускание стекла, которые зависят от положения управляющей кнопки.

Некоторые блок управления поддерживают функцию доводчика, когда однократное нажатие на кнопку приведет к полному автоматическому открыванию или закрыванию соответствующего окна. Эту функцию обеспечивает реле времени, установленное в блоке управления. Когда стекло полностью закрыто или открыто, срабатывает концевой выключатель, отключающий питание электромотора.

Поэтому блок управления, при нажатии на кнопку, обеспечивает подачу на соответствующие контакты стеклоподъемника напряжения от аккумулятора.

Как устроен блок управления стеклоподъемником

Блок управления – это набор выключателей (переключателей) установленных в удобном корпусе, которые обеспечивают централизованное управление стеклоподъемниками. В некоторых моделях предусмотрена подсветка одной или нескольких кнопок. Он обеспечивает подачу питания на электродвигатели стеклоподъемников в зависимости от положения кнопок управления.

Существуют также блоки управления стеклоподъемниками, которые обеспечивают автоматическое открытие или закрытие окна на определенный уровень. В большинстве таких блоков используют принцип широтно-импульсной модуляции.

Несмотря на сложную электронную схему, принцип работы этого блока аналогичен более простым устройствам – нажатие на кнопку приводит к подаче питания на электродвигатель стеклоподъемника.

Он состоит из:

  • разъема;
  • печатной платы;
  • механизма кнопок;
  • светодиодов подсветки.

Как подключают блок управления к бортовой сети и стеклоподъемникам +

Если блок управления и стеклоподъемники выпущены одним производителем, то их разъемы полностью соответствуют, поэтому достаточно придерживаться указанного в инструкции по установке порядка подключения. Эту операцию выполняют после того, как полностью проложили проводку к дверям, прикуривателю и сигнализации. Если же производители блока управления и стеклоподъемников различаются, потребуется схема всех устройств. Она позволит определить, какие выводы разъема подключены к соответствующим кнопкам или электромоторам.

Если вы по каким-то причинам не смогли достать схему блока управления или стеклоподъемников, обратитесь к любому автоэлектрику. Ранее мы уже писали как установить электростеклоподъемники на ВАЗ своими руками. Он вскроет корпус блока управления и по печатной плате нарисует вам схему устройства, а также определит, какие контакты стеклоподъемника отвечают за поднятие и опускание стекла.

Для подключения вам потребуется вставить в ответную часть разъема соответствующие проводы и обжать их. Не забудьте установить предохранитель в цепь питания блока управления. Это позволит избежать короткого замыкания из-за ошибок монтажа или других проблем. Если вы устанавливаете новый блок управления, убедитесь, что рабочий ток его переключателей соответствует рабочему току исполнительных устройств.

В противном случае придется устанавливать дополнительные реле, которые позволят избежать перегрузки кнопок.

Для подключения к сигнализации (это обычно делают для реализации функций управления центральным замком и доводчиком стекол) необходимо определить контакты, подающие сигнал на центральный замок и доводчик. После чего подключить их к соответствующим контактам блока управления. Закончив монтаж, необходимо в первую очередь измерить потребляемый всей системой ток.

Установка электростеклоподъёмников на ВАЗ 2107

Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.

Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:

  1. С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.
  2. С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.

На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

В предлагаемый продавцом комплект электрических стеклоподъёмников входят:

  • инструкция по установке;
  • два электростеклоподъёмника;
  • жгут электропроводки;
  • два переключателя;
  • декоративные заглушки для отверстий, оставшихся от механических стеклоподъёмников.


Комплект включает два стеклоподъёмника, жгут электропроводки, переключатели и декоративные заглушки на двери

Последовательность действий при установке ЭСП

  • открывается капот автомобиля, с аккумулятора снимаются обе клеммы;
  • теперь открывается передняя дверь, с которой необходимо снять ручку штатного тросикового стеклоподъёмника. Под ручкой находится стопорная шайба. Её края аккуратно раздвигаются плоской отвёрткой, а ручка при этом тянется на себя;

    Ручка стеклоподъёмника ВАЗ 2107 снимается

  • после снятия ручки той же отвёрткой поддеваются пластиковые заглушки по периметру обшивки двери. Они извлекаются, открывая доступ к болтам на 8, удерживающим обшивку. Болты откручиваются торцовой головкой, обшивка двери снимается;
  • открывается доступ к тросовому механизму и креплению стекла. Стекло выдвигается в крайнее верхнее положение и закрепляется скотчем. Откручиваются все крепёжные болты как на каретках стекла, так и на самом механизме, после чего он извлекается из двери;

    Тросиковый стеклоподъёмник ВАЗ 2107 демонтирован

  • в инструкции, прилагаемой к ЭСП «Гранат» показано расположение двух отверстий, которые необходимо просверлить в двери для закрепления рейки ЭСП. С помощью линейки, штангенциркуля и маркера на дверь наносится разметка под крепёжные отверстия;

    Разметка на двери ВАЗ 2107 наносится маркером

  • в электродрель устанавливается сверло на 5.5. С его помощью высверливается отверстие в ранее намеченной верхней точке;

    Высверливается верхнее отверстие под рейку ЭСП «Гранат»

  • далее высверливается нижнее отверстие;

    Нижнее отверстие рейки ЭСП высверливается по разметке

  • через правое технологическое отверстие в дверь заводится механизм стеклоподъёмника;

    Механизм ЭСП заводится в дверь через технологическое отверстие

  • отверстия в вертикальной рейке механизма совмещаются с просверлёнными ранее отверстиями в двери, после чего рейка фиксируется двумя болтами на 10 из комплекта ЭСП «Гранат»;

    Фиксация рейки ЭСП болтами на 10

  • на мотор ЭСП с аккумулятора подаётся напряжение. Он перемещается вверх вместе со всем механизмом ЭСП. Необходимо дождаться момента, когда отверстия в креплениях механизма совместятся с отверстиями в каретках оконного стекла. После этого стекло фиксируется крепёжными болтами;

    Закрепление стекла в каретках ЭСП

  • проводка от моторчика ЭСП через технологические отверстия в двери подаётся под приборную панель автомобиля, где подключается по схеме, приведённой ниже;

    К счастью, на смену неудобным подъёмникам автомобильных стёкол пришли электроподъёмники. На ВАЗ-2107 установить их вполне возможно, нужно лишь убрать старые. Для этого необходимо выполнить следующие действия.

Прочитайте, может пригодится: Устройство, ремонт и установка стеклоподъемников

Виды стеклоподъемников – чем порадует ВАЗ?

На автомобилях отечественного производства последнее время все чаще устанавливают электрические стеклоподъемники. Установка таких устройств началась на заре 2000-х годов. До этого все автомобили ВАЗ были оснащены обыкновенными тросовыми стеклоподъемниками с ручным типом управления.

Автомобиль ВАЗ 2107, выпуск которого начался в конце 80-х годов прошлого столетия, оснащен ручным типом стеклоподъемника. Данный тип управления стеклами привычный для большинства владельцев автомобилей ВАЗ. В модели ВАЗ 2110 уже стоит электрический стеклоподъемник, который намного удобней и практичнее, по сравнению с ручным типом управления. Электрические устройства не являются какой-то новинкой. В автомобилях импортного производства их начали устанавливать еще в 80-х годах, однако к нашему автопрому это «ноу-хау» дошло совсем недавно.

По типу работающего механизма стеклоподъемники можно разделить на несколько видов. Самые основные и широко применяемые в автомобилях ВАЗ 2107 – реечные, они требуют постоянного ухода и смазки. Очень часто бывает, что шестерни этого механизма состоят из пластмассы, из-за чего механизм изнашивается катастрофически быстро.

По типу конструкции им нужно намного больше места в автомобиле, чем тросовым. При использовании таких стеклоподъемников полностью исключен перекос стекла. Работа устройства заключается в передачи вращения шестерни, которая взаимодействует с линейным типом рейки, на которой размещена каретка стекла. Реечные стеклоподъемники надежны и издают меньше шума, чем тросовые.

Второй вид стеклоподъемников – на тросе, по своей конструкции они очень слабые и часто выходят из строя. Главным элементом таких стеклоподъемников является трос и крутящий механизм. Преимущество такого типа механизма перед остальными – его высокая ремонтопригодность. Произвести частичный или полный ремонт или замену деталей в таком стеклоподъемнике не составит труда. Чаще всего, происходит износ троса, так как он очень тонкий. Шестерни этого механизма сделаны из пластмассы и при перекосе стекла имеют свойство ломаться. Механизм тросового стеклоподъемника работает довольно медленно, особенно если этому препятствуют уплотнительные резинки стекла, поэтому электродвигатель имеет свойство перегреваться и выходить из строя.

Самые новые и недавно начавшие применяться в автомобилях ВАЗ 2110 стеклоподъемники – рычажные, их работа выполняется при помощи шарниров. Работают такие устройства очень быстро и не создают шума внутри салона автомобиля, однако потребляют немалое количество мощности. Применяют их только во взаимодействии с электроприводом. Работа стеклоподъемника происходит за счет выполнения определенного количества оборотов главной плоской шестерни, которая передает обороты на рычаги механизма. После этого рычаги выполняют вращение и перемещают основную пластину, на которой крепится стекло.

Главным недостатком в рычажном механизме является низкая скорость перемещения стекла – чем выше поднимается стекло, тем ниже скорость его перемещения. Главной особенностью рычажных стеклоподъемников являются малые размеры устройства механизма и возможность их установки на многие автомобили ВАЗ. Устанавливают данный тип на автомобили ВАЗ 2110 полной комплектации, так как он более дорогой и практичный в своем использовании. Если же в вашем автомобиле стоит тросовый или реечный механизм, тогда установка рычажного потребует некоторой модернизации автомобиля. Выполнять её лучше на специализированном автосервисе.

Элементы стеклоподъемника

Стеклоподъемник в машине – это скрытый под дверной картой механизм для перемещения и удержания в нижнем, верхнем или любом промежуточном положениях бокового остекления автомобиля. Крепится устройство к дверце либо устанавливается на специальный подрамник под обшивкой. СП состоит из трех основных компонентов.

Блок управления

БУ – это коробка с пакетом переключателей для централизованного управления подъемниками опускных стекол. В корпусе с разъемом для подключения находится плата, механизм клавиш и светодиоды для подсветки.

БУ способствует подаче электричества на привод СП: для этого нужно лишь нажать кнопку.

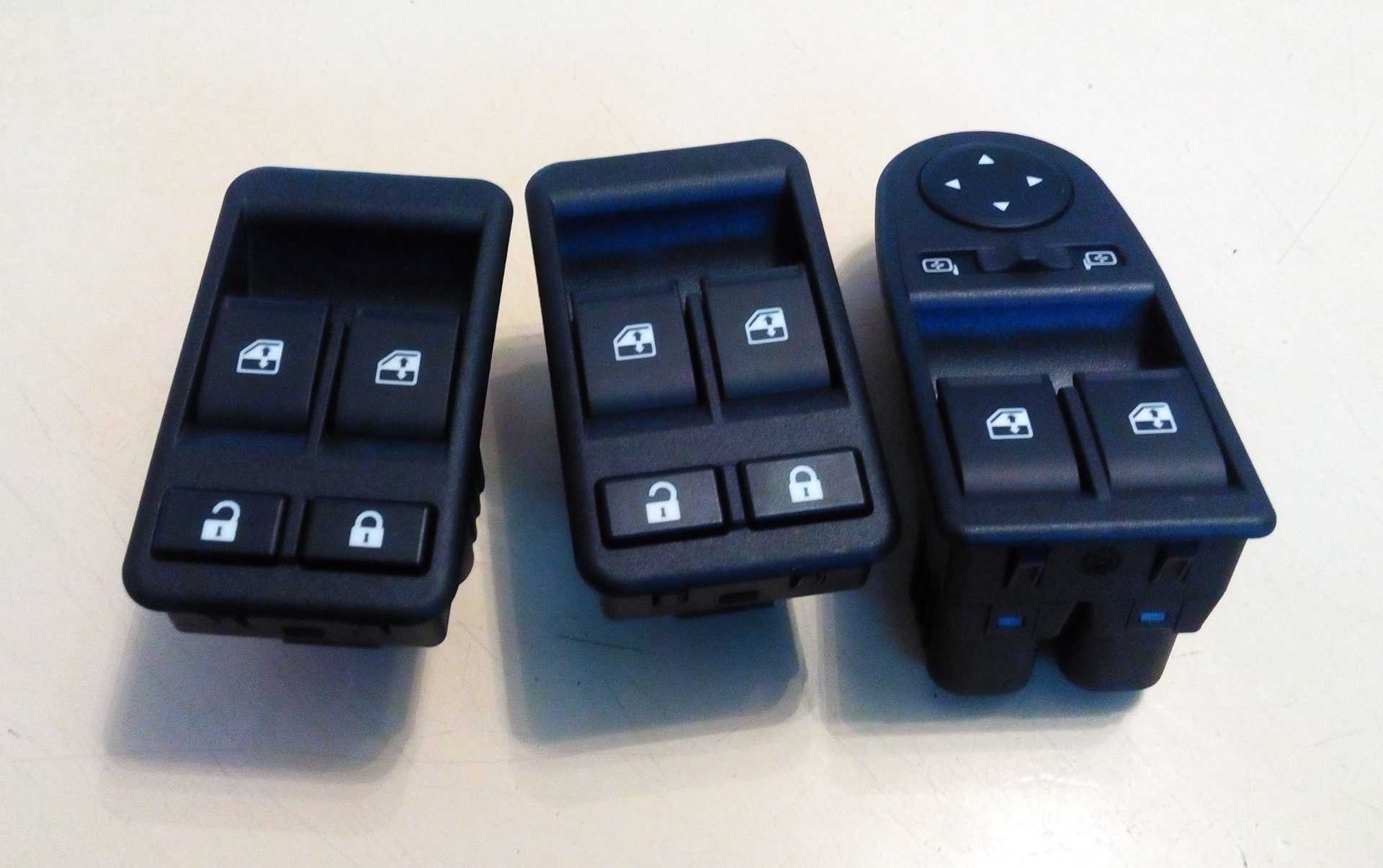

Блок управления стеклоподъемниками

Существует также устройство стеклоподъемника автомобиля, где блок управления обеспечивает автоматическое поднятие или опускание стекла на определенную высоту. Электрические СП бывают:

  • импульсными — когда нужно раз нажать кнопку, чтобы действие совершилось;
  • и неимпульсными — удерживать клавишу, пока стекло опускается или поднимается.

Электростеклоподъемники можно усовершенствовать, установив доводчики, автоматически закрывающие окна, когда вы ставите машину на сигнализацию.

Устройство СП также нетрудно совместить с охранной системой или сигнализацией. Такие «интеллектуальные» механизмы работают через пульт дистанционно.

Блок управления расположен между обеспечивающим движение стекол электромотором и кнопками.

Привод

Стеклоподъемник в машине – это механизм, который работает с помощью силового привода, создающего необходимый крутящий момент.

СП оснащены двумя видами приводов:

  • Механическим — когда усилие руки на рукоятку увеличивается парой прямозубых шестерен и передается на приводной валик.
  • Электрическим — в этом случае стеклоподъемник автомобиля работает от электромоторчика. Достаточно нажать на переключатель, а далее за вас все сделает электроника, передающая сигнал на реверсивный двигатель с червячным редуктором. В этот момент начинается движение стекла по рейке.

Привод стеклоподъемниками

Вне зависимости от типа исполнительного механизма, в конструкцию СП входят направляющие, которые представляют желобок либо рельсы.

Важные элементы устройства:

  • реле контроля тока;
  • регулятор (плата с клавишами для управления процессом поднятия и опускания стекол водителем).

Дополнительные части: крепления, уплотнения, шестерни, провода для передачи импульса.

Подъемный механизм

Механизмы стеклоподъемника автомобиля- ручные или электрические — в зависимости от принципа работы, представлены в нескольких вариантах:

  • Тросовые. На основной компонент – приводной барабан — намотан гибкий трос, далее натянутый между 3-4 роликами. В некоторых комплектациях роль натяжителя выполняют пружины. Барабан вращается, один конец гибкого элемента (это может быть также цепь или ремень) разматывается, другой наматывается, что дает поступательное движение.
  • Проблемы такого подъемного механизма — в износе троса и пластиковых направляющих, перегреве редуктора. Но каждую деталь в отдельности легко заменить на новую.
  • Реечные. Эти механизмы двигаются быстро и бесшумно. В момент, когда вы нажимаете на кнопку или крутите ручку, шестерня на приводном валике входит в зацепление с вертикальной рейкой, относительно которой с помощью направляющей пластины поднимается или опускается стекло.
  • Однорычажные. Такое устройство стеклоподъемника автомобиля идет с завода на «Дэу Нексии», бюджетных модификациях «Тойоты». В конструкцию входят: зубчатое колесо, рычаг, а также прикрепленная к стеклу пластина, перемещающая окно вверх или вниз.
  • Двухрычажные. В них, вдобавок к основным элементам, предусмотрен еще один рычаг, который задействуется тросом или реверсивным двигателем.

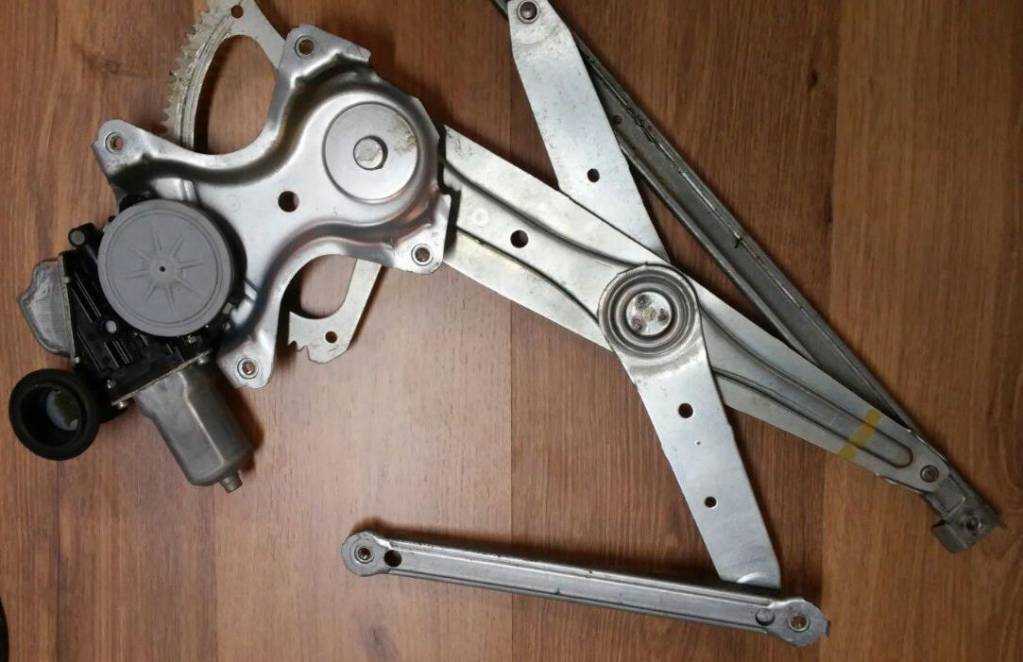

Подъемный механизм стеклоподъемника

Надежными и долговечными считают реечные СП. Самые популярные производители устройств этого типа – «Гранат» и «Форвард».

Виды приводов и подъемных механизмов

Раньше для управления положением стекла использовались механические приводы с простым механизмом подъема. Достаточно было крутить установленную ручку, а с помощью незамысловатой конструкции осуществлялось перемещение. Современные системы используют электромеханическую систему привода, а механизмы подъема делятся на:

  • рычажный;
  • реечный;
  • тросовый.

Тросовое устройство считается одним из наиболее популярных типов механизмов благодаря его простоте и экономичности. Внутри конструкции используются ролики, между которыми натягивается гибкий трос или цепь и приводной барабан. При возникновении импульса барабан начинает вращаться, а трос наматываться. При этом устройство соединено со стеклом и приводит его в действие. Главный недостаток — быстрый износ троса и небольшая прочность барабанов.

Рычажные подъемные механизмы достаточно надежные, быстрые и компактные. Принцип работы устройства сводится к работе электродвигателя, который вращает шестерню и изменяет положение одного-двух рычагов, прикрепленных к стеклу. Механизм работает тихо и обладает отличными эксплуатационными свойствами.

Реечные стеклоподъемники пользуются большим спросом благодаря низкой стоимости и простоте конструкции. Механизм состоит из направляющей пластины, которая соединена со стеклом, и зубчатой рейки. При управляющей команде начинается перемещение направляющей с помощью приводного механизма. Из недостатков необходимо выделить потребность в регулярной смазке и низкая прочность зубьев рейки в бюджетных автомобилях.

Основные неисправности стеклоподъёмников

Главный принцип работы электростеклоподъёмников – невозможность их использования, если в замке зажигания отсутствует ключ, который к тому же должен находиться в положении «ON». Когда это условие соблюдено, но при нажатии на кнопку стеклоподъемника окна не поднимаются (или, если они находились в закрытом состоянии, не опускаются), это говорит о том, что имеет место быть какая-то неисправность. Диагностика механизма, направленная на поиск поломки с целью её устранения, выполняется в таком порядке:

  • для начала следует проверить работоспособность автоматического выключателя и целостность предохранителя – часто он из-за чрезмерной нагрузки просто перегорает;
  • если отказываются подниматься/опускаться механизмы, расположенные только на задних дверях, при этом главный блок подаёт признаки жизни (не работают дверные кнопки стеклоподъёмника), нужно проверить тестером, имеется ли напряжение на входных клеммах механизма;
  • если диагностика стеклоподъёмного механизма не дала результатов, следует тщательно проверить электропроводку – при обнаружении повреждений целостность провода нужно восстановить;
  • если имеется проблема с управлением одним из четырёх стёкол с использованием команд, подаваемых с главного БУ, проделайте ту же операцию, нажимая непосредственно на дверные кнопки. Стекло начало двигаться, значит всё дело в неисправном или сбоящем ЭБУ;
  • очень часто стеклоподъёмный механизм не работает из-за поломки электромоторчика. Начать его тестирование следует с клемм, которые проверяются на наличие/отсутствие напряжения, проверить нужно будет и электропроводку, для чего потребуется детальная схемы электрооборудования автомашины;
  • вполне вероятно, что окно передвигается рывками или вообще стопорится из-за появления механических дефектов на направляющих, которые используются для перемещения стекла. Возможно, на направляющие просто налипло большое количество грязи и пыли, которые со временем затвердели настолько, что не дают свободно перемещаться исполнительному механизму.

Отметим, что наиболее частыми причинами выхода из строя ЭСП являются обрывы проводки, соединяющей блоки и системы стеклоподъёмника, а также поломки самого приводного мотора. Эти неисправности обычно проявляются при чрезмерно активной эксплуатации механизма. Отметим, что если вы ранее никогда не имели дела со стеклоподъёмниками, на самостоятельный поиск неисправности может уйти немало времени. Поэтому, если есть такая возможность, доверьте эту работу профессионалу, специализирующемуся на электрической части

Это обойдётся дороже, но если принять во внимание временной фактор, потери могут оказаться несущественными

Строго говоря, проблемы с электрической частью у этих узлов случаются намного реже механических поломок. Откровенно слабым место СП являются пластиковые детали, которые используются в шестернях, рейках и других элементах механизма. Усиленному износу подвержено зубчатое колесо, а его неработоспособность определить легко – если мотор работает, но стекло стоит, как вкопанное (может иметь место подёргивание). В таких случаях потребуется замена колеса, что потребует демонтажа дверных панелей. Если колесо развалилось на части, необходимо найти и извлечь все его обломки, после чего извлечь старую и установить новую деталь. В СП с тросовым механизмом частой поломкой является обрыв тросика вследствие его износа, а также при частом воздействии больших перепадов температуры (например, зимой). При обрыве троса проблема решается его заменой. Относительно редко неработоспособность стеклоподъёмника возникает из-за поломки рычагов, которые также следует заменить на новые.

Диагностика неисправностей и ремонт стеклоподъемника

Электрические стеклоподъемники обычно служат довольно долго, и достаточно редко выходят из строя, это может случиться не ранее чем через 4-5 лет начала их эксплуатации. Очень часто поломка происходит из-за того, что в механизме или на тросе стеклоподъемника скопляется большое количество грязи и пыли, иногда причиной становится высохшая в устройстве смазка. Поэтому, как только заметите малейшее свидетельство неисправности электропривода стеклоподъемников, не оттягивайте и сразу проведите диагностику механизма в соответствующих автосервисах. Вышедшую из строя деталь этого механизма, следует заменить на новую.

При желании и некоторых навыках или, как сейчас модно говорить, при наличии «прямых рук», провести диагностику механизма управления электростеклоподъемников можно и самому. Допустим, если при опускании стекло не фиксируется в нужном положении, это может означать, что пришла в негодность пружина тормоза механизма, либо ослабилось крепление планки самого троса. В первом случае, вам придется  заменить пружинный тормоз. В случае ослабления крепления планки троса механизма, можно попытаться просто выставить точность перемещения самого стекла.

Если же стекло не способно ни подниматься, ни опускаться, можно сделать вывод, что ослабилось натяжение троса или же произошла поломка пружинного тормоза, как вариант, можно рассмотреть также обрыв кронштейна стекла. Если у вас первый вариант, вам будет достаточно провести регулировку натяжения троса. Однако, если у вас вышел из строя пружинный тормоз или кронштейн стекла, их необходимо будет заменить на новые, вплоть до замены самого электрического стеклоподъемника.

Случается, что электрический стеклоподъемник, по каким-то причинам, вообще не выполняет никаких действий, в таком случае, следует проверить состояние соответствующего прерывателя цепи механизма или предохранителя. В случае неисправности электрического стеклоподъемника задних дверей, нужно проверить блокиратор выключателя на проводимость в опущенном состоянии. Когда стеклоподъемник срабатывает по команде только одного из двух переключателей, то необходимо проверить исправность самого переключателя, с которого стеклоподъемник не срабатывает. Если неисправность переключателя подтвердилась — замените переключатель.

Помните, бережное отношение и правильная эксплуатация, не только продлит срок службы любого автомобильного узла, но и сэкономит ваши кровно заработанные деньги, а также избавит от неприятных ситуаций и затяжных ремонтов. Используйте электрические стеклоподъемники по назначению, и они не раз спасут вас в летний зной, а в зимнюю стужу будут честно стоять на страже тепла и уюта вашего автомобиля.

Топ лучших стеклоподъемников

При использовании в усиленном режиме стеклоподъемник может сломаться. Оригинальные запчасти не всегда доступны из-за высокой цены. На рынке аналоговых запчастей выделяют несколько компаний, продукция которых по качеству сопоставима с брендовой, но стоит при этом значительно дешевле.

Бюджетные

В бюджетном сегменте присутствуют механические стеклоподъемники и универсальные электростеклоподъемники для авто. Цена комплекта для правой и левой передних или задних дверей не превышает 1500 рублей у разных производителей.

Подъемники российских компаний «Форвард», «Гранат», «ДМЗ» и «ДЗС» стоят на отечественном легковом и грузовом транспорте, широко представлены на рынке вторичных запчастей.

Средняя цена комплекта качественных стеклоподъемных механизмов с электрическим приводом составляет 3000-4000 рублей.

В данном сегменте можно подобрать тросовые и реечные стеклоподъемники для иномарок и автомобилей российского производства.

Признанным лидером считается фирма «Форвард». Продукция — механизмы, работающие тихо, с хорошей скоростью, их отличает достойное качество и доступная цена. Подъемники высокой точности изготовления для отечественного автопрома предлагает компания «ДМЗ».

Польская фирма Polcar заслужила доверие покупателей разнообразием вариантов моделей и конструкций для большинства марок авто. Компания использует прочные материалы, проводит серийные тесты продукции на наличие брака. Цены на подъемники Polcar немного выше (до 6000 рублей), но они подходят для большинства иномарок: «Форд», «Мазда», «Хонда», «Ниссан», «Рено» и других.

Дорогие

К элитным относятся рычажные стеклоподъемники и модели с интеллектуальной системой управления, запрограммированной под разные ситуации, например, на автоматическое закрывание окон при постановке на сигнализацию. «Умную» систему можно купить и отдельно, ее цена от 1500 рублей.

Оригинальные запчасти для иномарок принадлежат к премиальному ценовому сегменту.

Установка задних стеклоподъемников

Задние электростеклоподъемники для автомобилей ВАЗ также продаются комплектами, по 2 шт. Для переднеприводных автомобилей ЭСП 2109 подходят на модели 21099/2114/2115, на 2108 этих детали не производятся, так как у «восьмерки» нет задних боковых дверей. В комплект ВАЗ 2109 «Форвард» входит:

  • два подъемника с электромоторчиками;
  • кнопки 2 шт.;
  • электропроводка на каждую заднюю дверь со штекерами;
  • крепеж – саморезы;
  • заглушки декоративные;
  • инструкция по установке, паспорт.

Задние стеклоподъемники 2109 ставятся на штатные места без сверления дверей, каждый из них крепится двумя гайками.

Электростеклоподъемники «Форвард» производятся в городе Ижевске, детали имеют реечную конструкцию – на рейке перемещается каретка вместе со стеклом. Для моделей авто 2110/2111/2112 также пересверливать ничего не требуется – механизмы встают на свои места без дополнительной подгонки.

На вазовских автомобилях 2101-07 электрические подъемники ставятся с дополнительным сверлением двух отверстий. Работа по установке задних подъемников несложная, и практически ничем не отличается от монтажа передних ЭСП.
