Как самому проверить амортизаторы на работоспособность: простые способы

Признаки неисправности подвески

Основными симптомами неисправности подвески являются:

  • Раскачивание автомобиля. Кузов автомобиля стал сильно наклоняться в сторону и раскачиваться при проезде неровностей или при торможении или ускорении. Это говорит о выходе из строя амортизаторов или стоек, рессор или втулок стабилизатора поперечной устойчивости. В этом случае, ухудшаются комфорт и управляемость, ускоряется износ сайлентблоков, отбойников и верхних опор
  • Увод автомобиля в сторону. Если машину начало тянуть в сторону при движении, то это может говорить о нарушении развал-схождения колес или разном давлении в шинах. Также, в более редких случаях или после сильного удара в подвеску, увод в сторону может быть спровоцирован в результате повреждения стабилизатора поперечной устойчивости, ступичного подшипника или верхней опоры амортизатора, деформации рычага или уменьшения жесткости пружины. Еще, тянуть машину в сторону может из-за проблем с тормозным механизмом, в частности, из-за заклинивания тормозного суппорта
  • Вибрации. Если во время движения в ходовой части чувствуются вибрации или тряска, то это может говорить о том, что нарушена балансировка колес или поврежден диск, повреждена (или непригодна к эксплуатации) покрышка и образовалась грыжа, в результате износа появился люфт в шаровых опорах или ШРУСах, амортизаторы или стойки пришли в негодность и нарушен угол установки колес. Также, вибрация может появиться из-за изношенных подшипников ступицы и шарниров рулевого привода, а также, из-за открутившихся гаек крепления колеса. Если после диагностики подвески и устранения неисправностей вибрации остались, то причина может крыться в двигателе, коробке передач или карданном шарнире
  • Стуки и шумы при движении. Если во время движения автомобиля появились неприятные шумы, стуки или скрипы в подвеске, то это может говорить о выходе из строя амортизаторов и их креплений, износе или ослабления крепления опоры амортизатора, повреждении пружины или узлов рулевой рейки, износе сайлентблоков рычагов, шаровых опор и рулевых наконечников, ослаблении крепления тяг стабилизатора. Также, если на кочках слышится стук и грохот, а при нажатии на тормоз посторонние звуки пропадают, то это свидетельствует об неисправности тормозного суппорта, а точнее, изношенности направляющих и/или скобы
  • «Пробои» подвески. «Пробой» подвески возникает тогда, когда амортизатор не успевает погасить колебание и происходит сильный удар по кузову в районе колеса. Это может происходить из-за повреждения амортизатора, снижения жесткости пружины или рессоры, деформации оси и рычагов подвески, износа шаровых и резинометаллических деталей крепления подвески, износа или повреждения отбойника
  • Неравномерный износ шин. Ускоренный или неравномерный износ покрышек может возникнуть из-за неправильно выставленного сход-развала колес, износа шаровых шарниров или подшипника колеса, а также, в случае повреждении рычага подвески. Если давление в шинах не соответствует нормативному, то резина также будет быстро или неравномерно стираться.

Ходовая часть: устройство,принцип работы,ремонт,диагностика

Без ходовой части автомобиль попросту не смог бы двигаться, поскольку силовой установке вместе с трансмиссией и приводом попросту некуда бы было передавать крутящий момент.

Ходовая часть авто включает в себя колеса, которые и воспринимают этот крутящий момент, вращаются и передвигают автомобиль. Однако это не основная задача ходовой части. Автомобиль передвигается не по идеально ровной поверхности, всегда на дороге имеются изгибы, выступы, ухабы, ямы и т. д.

Если бы колеса крепились к кузову авто или раме без подвески – второй составляющей ходовой части, то о комфортабельности говорить бы не приходилось – практически все неровности сразу бы передавались на кузов, лишь немного снижаясь амортизацией пневматической шиной колеса. Так что ходовая часть не только приводит в движение авто, но еще и обеспечивает комфортабельность путем снижения колебательных движений от колеса на кузов.

Подвеску, снижающую колебательные движения, начали применять еще до появления самого автомобиля. Некоторые кареты оснащались элементами из пружинистой листовой стали. Данные элементы состояли из двух стальных дуг, соединенных между собой шарнирно. Верхняя дуга крепилась к самой карете, а нижняя – к оси колес. При движении эти пружинистые дуги частично воспринимали на себя и гасили вибрацию от оси колес. Подвеска кареты и стала прообразом зависимой подвески автомобиля.

Суть же самой подвески – возможность вертикального перемещения колеса относительно кузова или рамы при движении по неровностям. Благодаря элементам подвески воздействие, которое воспринимает колесо от дорожного покрытия, не передается на кузов, а поглощается. То есть, крепление колеса в автомобиле является не жестким относительно кузова.

УСТРОЙСТВО ХОДОВОЙ ЧАСТИ

Ходовая часть автомобиля состоит из колес, моста, подвески и рамы или кузова. Может иметь место наличие дополнительных элементов, однако главная роль отдана вышеперечисленным деталям. Каждый элемент играет свою роль, но их общая цель – свести к минимуму колебания, тряску и иные вибрации автомобиля во время езды – в этом и заключается функция ходовой части.

Рама и кузов являются костяком, к которому крепятся основные элементы подвески. Рама принимает участие в формировании ходовой. Для легковых автомобилей используется кузов, и именно к нему крепятся элементы ходовой части, а остальные элементы крепят к каркасу.

Чем прочнее железо кузова, тем лучше автомобиль будет переносить тяготы бездорожья. Остальные участки обшивают профильным листом, который стоек к коррозии.

Подвеска служит для смягчения неровностей и гасит колебания, провоцирующие неровности на поверхности дорожного покрытия за счет исключения жесткого сцепления между кузовом и колесами и других деталей.

Подвеска имеет большой срок службы, однако он зависит от условий эксплуатации автомобиля. Нужно своевременно проводить диагностику и бережно эксплуатировать авто.

Подвески бывают зависимыми и независимыми. Если подвеска зависимая, то задние колеса будут связаны между собой при помощи соединяющей балки. На независимой подвеске соединяющая балка отсутствует.

Мосты служат для соединения двух колес, а также для осуществления опорной функции для остова автомобиля. На легковом авто они крепятся к кузову, на грузовом – к раме. Предназначение мостов – удерживать не только вес самого авто, но и его пассажиров, поэтому материалом для их изготовления служит прочное железо.

Колеса первыми берут на себя удар и страдают от несовершенств дорог, попадая в ямы и наезжая на кочки. Чем бережнее вы относитесь к своему автомобилю, тем дольше прослужат его детали.

Диагностика подвески автомобиля своими руками.

Самостоятельная диагностика подвески автомобиля требует определенных навыков, знание основных узлов автомобиля и наличия ямы или подъемника. К сожалению, в автошколе не обучает как проводить диагностику подвески самостоятельно, а ведь от состояния подвески зависит не только комфортность езды но и безопасность!

Проверка механизма подвески начинается с опробования амортизаторов и пружин. При раскачке, автомобиль должен стабилизироваться сразу после окончания воздействия на него. Если транспортное средство продолжает покачиваться, значит, стойки амортизатора неисправны. Также необходимо проверить элемент на наличие рабочей жидкости снаружи детали. Ее изрядное загрязнение свидетельствует о необходимости замены элемента. Постукивание, скрипы возникают при чрезмерном износе резиновых уплотнителей или недостаточном натяжении креплений.

Причину неисправности следует искать в поврежденной балке, если расположение колес на задней оси между собой различается или имеется некорректный угол наклона. ШРУС и шаровые проверяются после разгрузки подвески, путем установки авто на домкрат. Детали проверяются визуально и на наличие люфта. При обнаружении последнего, следует произвести замену неисправного элемента.

Хотя рычаги подвески не так часто выходят из строя, они требует не меньшего внимания во время диагностики. Их замена производится в случае нарушения формы усилителя вверху детали. Неисправный подшипник рассматриваемого узла подлежит замене, после чего выполняется регулировка зазоров.

Система тормозов у каждого автомобиля имеет свои особенности, поэтому, ремонт данного блока производится строго в соответствии с руководством по эксплуатации и инструкцией изготовителя.

Инструктор по вождению. Дополнительные уроки.

Ремонтные работы

Элементы подвески автомобиля играют важную роль для безопасности пассажиров и водителя. Эксплуатировать транспортное средство запрещено, если выявлены неисправности шруса или шаровой опоры. Ремонт блока подвески заключается в замене негодных деталей. Как показывает практика, восстановление элементов непрактично и малоэффективно.

Замена амортизаторов производится путем отвинчивания гайки на элементе, после чего шток подается вниз. Снимается нижний фиксатор стойки, авто ставится на домкрат, болт снимается. После совмещения пыльника отбойника, пружины и амортизатора, новый элемент устанавливается на место. Монтируется болт нижнего крепления стойки, на центральную часть детали в салоне ставится уплотнитель, шайба, гайка, которая затягивается.

Для замены сайлентблоков, нужно отсоединить рычаги от кузова, оставить их в нижнем положении. Края уплотнителей обрезаются, они выбиваются из посадочных гнезд. Место для установки и новый сайлентблок обрабатывается силиконом, запрессовывается в гнездо. Балка ставится на место при помощи домкрата.

Самостоятельная диагностика подвески автомобиля

Из данного материала Вы узнаете как провести диагностику подвески авто своими руками.Если выясняется, что в каком-либо из механизмов подвески есть неисправности, то, как минимум, мы ощутим дискомфорт, в ином случае – можем потерять контроль над управлением автомобиля при движении. Это может повлечь за собой тяжелые последствия (вероятность возникновения ДТП) не только для нас, но и для других участников движения.

Собственно, именно по этой причине все элементы подвески должны быть в исправном состоянии, что и будет гарантией безопасности на дороге, а так же эксплуатации автомобиля в целом.

Способы диагностики подвески авто

Как правило, диагностика подвески современных моделей проводиться двумя способами: механическим и компьютерным. Исключением являются машины старого образца, где современная аппаратура просто бесполезна.

Компьютерная диагностика подвески автомобиля выполняется с помощью специальных устройств. Принцип их работы заключается в отправке запросов на электронные узлы автомобиля, в ходе которых выявляются малейшие сбои и неполадки. Такой метод позволяет в кратчайшие сроки определить достоверные состояние основных элементов подвески. Единственный недостаток этой проверки заключается в том, что она предполагает наличие специального оборудования.

Механическая диагностика проводится без использования различных электронных приборов и устройств. Все операции выполняются вручную или с помощью обычных инструментов. В процессе проверки можно определить степень изношенности внешних элементов и механических узлов.

Этапы тестирования

Диагностика подвески автомобиля своими руками начинается с тестирования передней подвески, так как она является более сложной. Передняя подвеска содержит в себе большую часть узлов и механизмов управления. Также неполадки чаще всего возникают именно в этой части системы.

Пыльники и чехлы защищают от преждевременного износа узлы подвески, которые гасят основную часть ударов, получаемых во время движения

Тщательно осмотрите все элементы, при обнаружении нарушения целостности прокладки, нужно уделить особое внимание элементу, который она закрывает. Для определения состояния чехлов, их необходимо пощупать руками

Замена необходима при наличии глубоких трещин, при выпирании краёв втулок, смещении или обнаружении других дефектов.
Диагностика сайлентблоков и рычагов подвески выполняется с помощью металлического прута. Суть процедуры заключается в смещении рычага относительно кузова. При наличии люфта или стука, элемент необходимо заменить. По такому же принципу проводится проверка и других шарниров, голыми руками определить их работоспособность невозможно.

  • Амортизаторы. Главной проблемой данных элементов является деформация поверхности, которая проявляется наличием нехарактерных звуков при движении или остановке автомобиля. Осмотрите амортизационные стойки, наличие потёков на которых является прямым признаком нарушения их работоспособности.

  • Пружины. Проверить качество работоспособности пружин достаточно просто. Низкая посадка кузова свидетельствует об их изношенности. Признаком ухудшения состояния пружин также является невозможность сделать правильный развал-схождение.

  • Опоры и тяги стабилизаторы. Неисправность сопровождается появлением стуков или люфта. Такую неполадку необходимо ликвидировать при первых признаках, так как она может привести к более серьёзным проблемам.

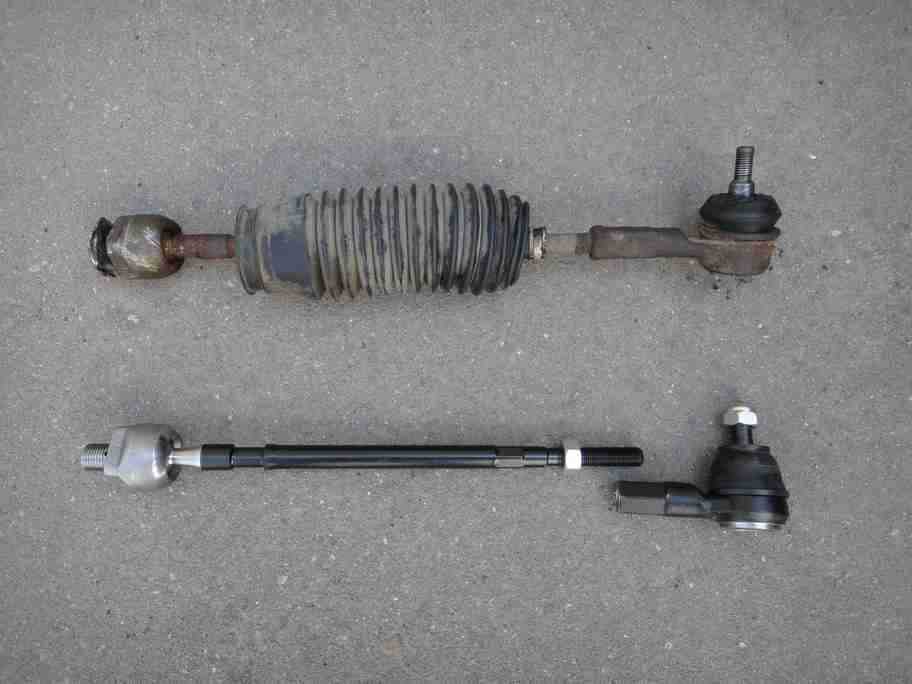

  • Рулевые тяги и наконечники. Проверка выполняется методом проворачивания колёс руками. Наличие люфта является признаком неисправности.

  • Подшипники. Диагностика выполняется методом покачивания колеса при небольших усилиях. Сначала его необходимо разгрузить. Для этого можно использовать домкрат. При наличии люфта, нужна незамедлительная замена.

  • Шарниры. Поломка этих элементов сопровождается наличием люфтов, шумов и стуков. Для диагностики элементов поворотного кулака понадобиться помощник. Процедура выполняется следующим образом: помощник нажимает педаль тормоза, а водитель покачивает колесо в вертикальной плоскости.

Для проверки нижнего шарнира, его необходимо разгрузить и покачать колесо. Степень износа определяется методом измерения свободного пространства от нижней стороны дна до головки пальца. Для этого отверните снизу резьбовую пробку и измерьте глубину, в идеале её значение должно быть менее 11,8 мм.

Когда нужно обязательно делать диагностику ходовой части автомобиля

Чаще всего называют три причины выхода из строя ходовой части автомобиля. Первая из них – комплектующие низкого качества. Ненадежные запчасти повышают нагрузку на ходовую часть в целом, что повышает вероятность ее отказа. Многое зависит также от квалификации специалиста, осуществляющего ремонт машины. Часто в погоне за экономией автомобилисты доверяют ремонт ходовой части доморощенным мастерам, предпочитая дешевизну качеству. Но самый главный разрушительный фактор – это состояние дорог. Постоянная езда по дорожному покрытию с ямами и выбоинами неминуемо приведет к выходу из строя ходовой части.

Как узнать о необходимости диагностики подвески? Если в ходовой части появились лишние звуки, такие как щелчки, стук, лязг, грохот, а также если дорожные неровности хорошо отдаются в руль и чувствуются телом, значит, износ уже критический. Ситуацию можно исправить лишь заменой нескольких деталей. Поэтому проведение диагностики как раз становится необходимым для того, чтобы определить все неисправные элементы.

Предпочтительнее проводить диагностику ходовой части как плановое мероприятие в рамках регулярного обслуживания автомобиля. В таком случае удается избежать серьезных поломок и связанных с этим больших расходов.

Отдельно стоит рассмотреть ситуацию с покупкой подержанного автомобиля. В этом случае выявление дефектов в ходовой части может существенно понизить цену, или даже заставит вовсе отказаться от приобретения этой машины. Часто диагностику ходовой перед покупкой проводят на СТО. Однако не стоит слишком доверять мнению даже профессиональных автомобильных мастеров. Ведь они мотивированы далеко не так, как потенциальный покупатель. Поэтому лучше во время осмотра ходовой части машины специалистом присутствовать лично. Количество обнаруженных дефектов в этом случае иногда сильно увеличивается.

Каждый автомобиль – достаточно сложное инженерное изделие, требующее определенного обслуживания. В процессе эксплуатации происходит износ всех деталей авто. Некоторые узлы периодически требуют замены, другие нуждаются в ремонте. Серьезные поломки можно предотвратить, своевременно выявляя и устраняя возникающие неисправности. Так как состояние дорог в нашей стране оставляет желать лучшего, чаще всего необходимы диагностика и ремонт ходовой части автомобиля.

В былые времена с уст автовладельцев не сходило выражение «хороший стук сам наружу выйдет». Распространению подобного мнения способствовала малочисленность профессиональных автосервисов и дороговизна их услуг. Запасные части к автомобилям являлись дефицитным товаром. Поэтому многие водители продолжали эксплуатировать машину с явными неисправностями до окончательной поломки.

Очень тревожным признаком, сообщающим о необходимости диагностики, является непредсказуемое поведение авто на дороге. Такое явление чаще возникает при городской езде. При движении за городом из-за высокой скорости автомобиль прижимается к асфальту набегающим потоком воздуха. Эта прижимная сила минимизирует люфты в узлах ходовой части.

Очень важно проводить диагностику ходовой части своевременно. Слишком частый контроль не имеет смысла

Оптимально, если промежуток между диагностиками составляет около полугода. Например, можно привязать эту операцию к сезонной смене шин. Однако при преодолении пробега в 10 000 км нужно обязательно провести комплексную диагностику ходовой части транспортного средства.

Дороги нашей страны отличаются некачественным асфальтом. Поэтому даже попадание колеса машины в глубокую яму – отличный повод для внеочередной проверки ходовой. Часто результат взаимодействия подвески с дорожными дефектами проявляется сразу в виде стука, гула, люфта рулевого управления, машину начинает тянуть в сторону и так далее.

Диагностика и ремонт передней подвески

Ремарка: для того, чтобы не повторятся каждый раз, нужно чтобы вы для себя поняли прописную истину: в 80% случаев при выявлении неисправностей каких-либо деталей подвески, их необходимо менять. В понятие «ремонт подвески» входит именно работа по замене неисправных деталей передней и задней подвески.

Наиболее характерные работы по ремонту подвески:

1. Амортизаторы.

Проверка внешнего вида и работоспособности амортизаторов, опорных чашек, пружин. Визуальными критериями оценки исправности амортизаторов является наличие подтеков жидкости. В этом случае нужно думать о замене амортизатора, в крайнем случае, о ремонте. Но, ремонт амортизаторов – это ненадолго.
Недостаточное сопротивление амортизатора при сжатии, говорит об износе или разрушении внутренностей: штока, направляющей втулки или дисков клапана сжатия

Здесь же обратите внимание на пружины. Замена пружин передней подвески дело несложное, и вполне выполнимое в одиночку

Наиболее характерная неисправность пружин – лопается наконечник первого витка.
Скрип или стук амортизатора сигнал к замене резиновых втулок или подтяжке гаек крепления амортизатора. Либо, неприятное – внутренности нужно менять. Если у вас разборные амортизаторы, то ремонт амортизатора в данном случае – реальное дело. Не забудьте – замена или ремонт амортизаторов производится только парой на одной оси. Так же, как, например, замена тормозного диска.

2. ШРУСы, шаровые опоры, рулевые наконечники.

  • Эти узлы проверяем дедовским способом – в поддомкраченном состоянии, дабы разгрузить подвеску, монтировкой и руками ищем люфт всех узлов по очереди.
  • Визуально определите целостность резиновых (силиконовых) защитных чехлов. При наличии люфта в том или ином узле наиболее правильное решение – замена детали. Не нужно испытывать судьбу в состоянии «аещёпоездит». Когда ШРУС начнет трещать при повороте, а шаровую вы услышите, может быть уже поздно.

3. Рычаги подвески. Из строя выходят не так уж и часто, но внимания требуют.

  • ремонт рычагов подвески производится в случае деформации полки усилителя верхнего рычага.
  • если в результате деформации оси нижнего рычага, не регулируются углы установки передних колес, то требуется замена рычагов передней подвески. Замена рычага передней подвески не является парной операцией, как замена амортизаторов или замена тормозных дисков.

4. Подшипники ступиц колес. В случае износа либо повышенного зазора: регулируется зазор или производится замена подшипника.

5. Тормозная система. Диагностика или ремонт тормозных дисков, тормозных колодок, барабанов и шлангов производится по технологии описанной в руководстве для конкретной модели. Нужно учитывать нюансы каждой системы.

6. Все резинометаллические шарниры, резиновые втулки и прокладки в случае их деформации, ослабления в гнёздах или видимых дефектов в виде трещин (разрывов) желательно менять сразу. Зачастую именно они служат причиной надоедающих стуков подвески.

Удачи вам при ремонте подвески своими руками.

Главная →

Обслуживание и Ремонт → Ходовая часть →

Стойки и амортизаторы

Амортизаторы предназначены, чтобы гасить такие колебания в считанные секунды. Если этого не происходит, значит они вышли из строя, «потекли». Они перестали сдерживать пружины подвески, которые подбрасывают авто вверх до упора, за счет массы кузова опять сжимаются и такой цикл вертикальных раскачиваний продолжается, пока не жесткость пружины не остановит их.

Для диагностики амортизаторов и передних стоек нужно подойти к передней или задней части машины, смотря какая часть кузова беспорядочно прыгает на кочках. Раскачать ее, упершись в крыло. Убираем руки, если кузов продолжил качаться еще 1-2 раза или плавно вернулся в исходное положение – значит все в порядке. Если вертикальная раскачка продолжается больше этого времени – пора задуматься о замене.

Реклама:

Неисправный амортизатор или стока может проявить себя при визуальном осмотре. В этом случае будут потеки масла на нижней ее части. Это называется в народе – «потекли». Рабочая жидкость вытекла наружу, сопротивляться раскачке он уже не может.

Еще один способ проверки

Он выполняется на снятых стойках. Взявшись за шток или верхнюю часть амортизатора, пробуем его «утопить» вовнутрь или вытащить максимально наружу. Для этого нужно приложить немалое усилие. Если так оно и есть, а в некоторых случаях для этого силы руки может не хватить, а только всей массы тела, тогда все исправно. В случае, если шток свободно двигается вверх и вниз одной рукой или, вытянув его в максимальное положение, он самостоятельно упадет вниз – стойку можно выбросить. Также можно ее проверить при покупке в автомагазине.

Бывает все хорошо, но при езде по неровностям стуки все равно слышно. Это могут прийти в негодность втулки амортизаторов – резиновые уплотнители, между крепежными элементами стоек и кузова. Если они порваны, то болт, которым они крепятся за кузов авто, будет стучать по «уху» амортизатора. При визуальном осмотре хорошо видно состояние этих уплотнителей.

Подвеска автомобиля

Подвеска авто — это важная составляющая ходовой части, состоящая из группы узлов, предназначенных для соединения корпуса машины с колесами.

Несущий узел переднего колеса

Основные функции

  • Удерживает автомобиль в горизонтальном положении;
  • Поддерживает необходимый дорожный просвет (в том числе и после того, как сделано занижение авто);
  • Обеспечивает контакт колес машины с дорожным покрытием и устойчивость во время торможения;
  • Смягчает удары при движении по неровной дороге, равномерно распределяя нагрузку на ведущие механизмы;
  • Контролирует равновесие автомобиля на поворотах;
  • Поддерживает правильный угол расположения шин, способствуя тем самым уменьшению их износа;

Устройство и виды

Строение подвески автомобиля представляет собой соединение направляющих (стойки, рычаги, шаровые опоры, шарниры), упругих (рессоры, пружины, пневматические камеры, торсионы) и гасящих колебание элементов (амортизаторы).

Принципиальная схема несущей конструкции

Согласно конструкции направляющих элементов подвески подразделяются на два виды: зависимые и независимые. В зависимой — колеса, расположенные на одной оси, связаны жесткой балкой, соответственно, одно колесо зависит от другого.

В независимой подвеске каждое колесо имеет свой направляющий механизм, поэтому оба колеса могут перемещаться независимо друг от друга. Основными и самыми распространенными типами независимой подвески являются: двухрычажная, многорычажная и подвеска типа Мак-Ферсон (McPherson).

Большинство современных автомобилей, в том числе и легковые машины с полным приводом, оборудованы независимыми системами, потому что они более надежные и более комфортные.

Так ли страшен ремонт подвески автомобиля своими руками

Поэтому диагностика и ремонт подвески автомобиля – наиболее распространенное явление. Можно сказать, — уже традиционное народное увлечение. В зависимости от модели авто, у кого-то момент ремонта подвески наступает раньше, у кого-то позже, но всё равно наступает.

Но, услышав цену ремонта подвески, вернее, стоимость работ по устранению неисправности подвески, невольно возникает желание, даже у самых ленивых водителей, произвести ремонт подвески своими руками.

По большому счету – нет. С учетом того, что руки есть, а голова умеет думать, осталось узнать, каковы бывают характерные неисправности и технологию ремонта. Вот и попробуем в этом разобраться.

Для легкового автомобиля наиболее традиционными и характерными являются неисправности передней подвески. Почему так? Передняя подвеска – это основной узел управления автомобилем, плюс ко всему, она первая принимает на себя последствия нашей невнимательности на дороге: ямы, кочки, выбоины и т.д.

Как любой ремонт автомобиля, ремонт передней подвески начинается с тщательной диагностики. Звонком к началу диагностики подвески являются скрипы и стуки подвески, которые мы начинаем слышать или ощущать через кузов во время движения. Помните лозунг автомехаников: «хороший стук…».
