Глушитель для авто своими руками чертежи

Какие неисправности встречаются

Перед тем как говорить о неисправностях, необходимо уточнить один вопрос: а почему он вообще может выходить из строя?

Прежде всего, быстрому износу и поломкам «помогают» условия его эксплуатации:

• изнутри на стенки металла постоянно воздействует пульсирующий горячий поток газов — уже это одно вызывает быстрое старение корпуса и эрозию. К тому же в период холостых оборотов мотора и во время прогревания (например, зимой) оставшиеся в трубах газы охлаждаются ниже точки росы — то есть выпадает конденсат. А лишняя влага всегда приводит к тому, что металл быстрее подвергается коррозии;

• снаружи на корпус детали во время езды неминуемо налипает грязь и даже лёд (зимой). Влага, грязь и удары запчасти о неровности дороги также создают благоприятные условия для развития коррозии и потери герметичности корпуса.

Способы защиты от коррозии

Коррозия — это главный враг всех металлических частей устройства.

Современные выхлопные системы уже изготавливаются с учётом противодействия разрушающему действию ржавчины и гниения металла, однако тонкий слой покрытия может не защитить «глушак» на все 100%.

Даже самые толстые стенки труб могут быть повреждены из-за коррозии металла

Чтобы новый глушитель прослужил как можно дольше, автолюбители используют два основных способа борьбы с коррозией:

1. Сверление отверстий для вывода конденсата.

2. Обработка металла антикоррозионной краской.

Первый способ позволяет быстро выводить всю скопившуюся внутри влагу.

Соответственно, чем меньше воды в системе, тем больше шансов на то, что металл будет служить дольше.

Достаточно просверлить самым тонким сверлом одно отверстие примерно посередине корпуса, чтобы конденсат стекал по мере образования.

Второй способ считается более надёжным.

Покраска автоглушителя позволяет не только защитить изделие от появления коррозии, но и предотвратить старение металла.

Для этих целей необходимо выбрать термостойкую краску с антикоррозионной защитой.

В автомагазинах представлено много разновидностей таких материалов.

Главное — подобрать такую краску, которая выдерживает повышение температуры до 400 градусов по Цельсию (именно таков порог нагревания большинства устройств).

Отличные результаты может показать краска на основе силикона.

Перед нанесением такого покрытия можно предварительно не обрабатывать поверхности труб.

Важно после нанесения нескольких слоёв краски провести термическую обработку поверхностей. Для этого можно использовать обычный строительный фен: высушить краску и придать дополнительную защиту

Для этого можно использовать обычный строительный фен: высушить краску и придать дополнительную защиту.

В ряде случаев автовладельцы обращаются в специализированные организации, чтобы дополнительно прокалить деталь.

Образование дыр

Дыры в глушителе могут появляться по двум причинам:

• действие коррозии;

• механические повреждения о неровности дороги.

Если с разрушающим действием коррозии можно бороться краской, защитным покрытием или сверлением отверстий, то избежать ударов о ямки-горки на асфальте практически невозможно.

Отверстие такого масштаба ещё можно заварить, однако если есть финансовая возможность, то лучше сразу купить новый элемент

Если в корпусе образовалась дыра, необходимо либо заварить её (поставить латку), либо полностью заменить этот элемент выхлопной системы.

Сварочные работы целесообразны тогда, когда дыра имеет небольшой диаметр.

Почему прогорел глушитель

Если во время езды водитель слышит сильный рёв выхлопов и чувствует неприятные запахи в салоне, то, скорее всего, во всём виновата именно эта часть — она прогорела.

Прогар может ещё и потому, что деталь была некачественно сварена.

Сегодня на авторынке огромное количество неоригинальных «глушаков», которые выпускаются в гаражных условиях без какой-либо термической обработки и защиты от ржавчины.

Соответственно, очень скоро такие изделия выходят из строя — сгорают под воздействием высоких температур.

Лучше не тратить время и силы на ремонт глушителя с прогаром, а сразу купить новый

Если «глушак» прогорел, то лучше всего заменить его на новый.

Если место прогара небольшое, то допускается использование сварки или нанесение термозащитного покрытия на весь корпус изделия.

Однако такие меры будут временными, так как воссоздать 100% герметичность надолго при прогарах навряд ли получится.

Последствия игнорирования проблемы

По правилам дорожного движения эксплуатация машины с поврежденной системой выпуска запрещена.

Если замена произведена несвоевременно, это приводит к повышению уровня шума и возникновению подозрительных стуков под капотом машины.

При повреждении выпускного трубопровода до катализатора могут возникнуть проблемы с дозированием горючей смеси.

В этом случае происходит подсос воздуха, а кислородный датчик показывает неверные параметры.

В итоге подается команда на обогащение горючего, что приводи к повышению расхода топлива, появлению нагара на элементах системы, а также поломке нейтрализатора (имеет повышенную чувствительность к избытку топлива и обогащению смеси).

Если нейтрализатор вышел из строя, ухудшается отвод отработавших газов, снижается и мощность мотора.

В итоге ухудшается экономичность двигателя, возникает нагар на свечах зажигания, снижаются динамические качества.

Таким образом, прогорание глушителя может привести:

• К уменьшению производительности мотора;
• Появлению дополнительного шума;
• Попаданию дыма в салон машины (возможен угар пассажиров);
• Увеличению расхода горючего;
• Прочим неисправностям.

Делаем прямоток с нуля

Для этого потребуется воспользоваться услугами токаря. Заказываем две трубы:

1. Одну из стали толщиной 2 мм диаметром 130 мм и длиной 42 мм.
2. Вторую из стали толщиной 2.5 мм, диаметром 52 мм и длиной 42 мм с отверстиями диаметром 8-10 мм, через каждые 2 см.;

Отдельно заказываются два фланца диаметром 130 мм с внутренним отверстием 52 мм, толщина металла 2-2.5 мм.

Подготавливаются:

1. Асбестовая веревка;
2. Стекловата или минеральная вата.

Асбестовой веревкой обматывается внутренняя труба. Это делается для того, чтобы защитить от перегрева минвату, которая будет идти верхним слоем.

Набиваем верхний слой, собираем и обвариваем конструкцию. Привариваем крепления и крепим прямоток на штатное место. Для красоты можно одеть насадку на глушитель.

Другая конструкция устройства показана ниже.

Чертежи

Способов изготовить прямоточный глушитель очень много, тут главное понимать принцип работы устройства и включать воображение. А автовладельцам, которым сложно это сделать, воспользуйтесь способами и чертежами, про которые рассказано выше, они простые и доступные многим.

Ремонт глушителя без сварки

Чтобы отремонтировать глушитель, необходимо определить, где возникла неисправность. Для этого машину ставят на яму или эстакаду, осматривают систему выхлопа, находят поврежденный участок, демонтируют систему либо полностью, либо частично. Если повреждение незначительно, и к нему легко подобраться, то ремонт можно сделать без снятия глушителя.

Затем дефектную деталь полностью очищают от грязи, следов масла, битума, защитной мастики для днища (и прочих отложений). Характер повреждения определяет метод ремонта.

Холодная сварка

Холодной сваркой называют специальный термостойкий клей, предназначенный для заделки трещин и разрывов швов. Это контактный клей — он неспособен полноценно заменить традиционную сварку, и с его помощью невозможно наложить латку на большую пробоину или проржавевшую дырку в стенке глушителя или трубы. Но он отлично подходит, когда надо восстановить герметичность сварного соединения или заделать небольшую дырку от механического повреждения. Особенно там, где нельзя наложить бандаж из-за сложной геометрии поверхности детали — например, заделать трещину шва трубы с глушителем.

Внимание!
«Холодная сварка» есть и для линолеума. У нее совершенно другой состав и принцип действия

Не перепутайте!

Ремонт глушителя холодной сваркой аналогичен нанесению эпоксидной шпаклевки:

1. Зачищают металл от ржавчины жесткой щеткой, крупнозернистой наждачной бумагой или зеленым скотч-брайтом.
2. Обезжиривают растворителем или техническим спиртом поверхность (для улучшения адгезии с клеем).
3. Наносят состав на поврежденный участок, равномерно распределяют на поверхности.
4. По истечении времени, необходимого на полимеризацию состава (полное высыхание), устанавливают деталь на место. Монтируют выхлопную систему.

Герметик

Принцип действия герметика в чем-то схож с холодной сваркой и их иногда «путают». Хотя это другой состав, со своим способом применения и с более широким назначением. Основная сфера — восстановление герметичности. Его используют как при монтаже элементов выхлопной системы на фланцевые соединения, так и при ремонте глушителя, если надо восстановить герметичность детали. Он также необходим во время сборки выхлопной системы после любого ремонта (в том числе с помощью сварочного аппарата) для правильной установки металлизированных прокладок на фланцах.

Способ применения при заделке щели:

1. Поврежденное место зачищают и обезжиривают. Затем увлажняют.
2. Наносят состав. Выдерживают время, чтобы он «схватился» (около получаса).
3. Устанавливают деталь на место.
4. Включают двигатель на 10-15 минут («чистое» время после достижения рабочей температуры).

На следующий день автомобиль уже можно эксплуатировать.

Керамическая лента

Этот способ подходит, если есть возможность обмотать деталь лентой в 2-3 слоя. В отличие от двух предыдущих вариантов, дыра от удара или коррозии может быть уже значительной.

Способ применения простой:

1. Смачивают ленту водой.
2. Обматывают очищенный и обезжиренный участок в два-три слоя.
3. Фиксируют с помощью проволоки или хомутов.

В «чистом виде» мера временная — лента долго не продержится в условиях эксплуатации на наших дорогах. Щебень, каменная крошка и песок в скором времени её разобьют. Но можно увеличить срок эксплуатации, если сверху наложить бандаж из тонколистовой белой жести с покрытием из олова (она мягче и тоньше оцинкованной).

Другие способы

Можно восстановить целостность системы с помощью бандажа из подручных материалов. Лучше всего подходит ткань с огнеупорными свойствами. Это может быть асботкань или специальный огнестойкий брезент с пропиткой.

Способ применения аналогичен вышеописанному: на чистую поверхность накладывают бандаж из двух-трех слоев ткани, фиксируют проволокой. Можно сверху усилить жестью, которую крепят хомутами или соединяют одинарным лежачим фальцем.

Видеообзор

На видео ниже показан способ восстановления герметичности сварного шва холодной сваркой и металлического бандажа со встроенным хомутом. Здесь бандаж входит в комплект холодной сварки. Но его можно сделать своими руками.

Из чего готовить прокладку

Места сочленений труб и коллекторов, резонаторов и глушителей снабжены прокладками. Без них появляется скрип в системе, происходит быстрый износ металла. Элементы подвергаются большим нагрузкам, выходят из строя быстрее других компонентов узла.

Прокладку на глушитель для авто можно сделать из армированного асбестового листа.

Сначала сделайте чертеж детали на бумаге, вырежьте его по контуру. Приложите бумажный вариант к листу асбеста, обведите карандашом

Осторожно, чтобы материал не рассыпался, вырежьте прокладку

Осталось зачистить деталь, обработать термоустойчивым герметиком, установить в предназначенное место, закрепить болтами.

Издаваемые звуки и их особенности

После установки прямоточной системы выхлопа сразу меняется исходящий от машины звук, как правило, он низкочастотный «рычащий», «басистый» и «бубнящий».

Это происходит потому, что размещенная в полостях прямотока минеральная вата убирает только высокие частоты, оставляя при этом неизменными низкие басы.

Также очень сильно уменьшается сопротивление выхлопным газам, а это влияет на увеличение мощности двигателя (но только в комплексе с другими мероприятиями).

Но характер звуков во многом зависит от количества отверстий и их диаметра в центральной трубе, а также характеристик материала, заложенного в полости.

Как было замечено, минеральная вата не держит низкие частоты, а ведь двигатель в большинстве случаев издает звуки именно в низком диапазоне.

Поэтому не удивительно, когда автомобиль с прямотоком издает через глушитель звуки работы мотора, и чем с большей частотой последний работает, тем сильнее закладывает уши.

Особенно хорошо это ощущается в салоне автомобиля, когда такие звуки, совпадая по частоте с колебаниями кузова (а они приближены к частоте работы двигателя), приводят к резонансным колебаниям внутри машины и сила звука увеличивается в разы.

Поэтому сделать тихий прямоточный глушитель практически невозможно.

Что такое фланец и какую функцию он выполняет

Фланец представляет собой небольшую металлическую деталь — плоскую или другой формы — с расположенными по бокам отверстиями для болтов. Фланец используется для создания герметичного соединения труб в выхлопной системе. Часто встречаются фланцы в местах крепления трубы глушителя с коллектором. В тюнингованных автомобилях их устанавливают дополнительно перед основными банками выпускной системы.

Фланцы прикрепляются друг к другу с помощью прочных болтов. Между запчастями укладывается прокладка, а для получения герметичного соединения используют термостойкий керамический уплотнитель.

Глушитель в разрезе

Давайте посмотрим устройство глушителя автомобиля в разрезе на этом фото,

Тут мы видим, обязательны элементы глушителя или так сказать из чего состоит глушитель автомобиля:

1. Выпускной коллектор (в народе получил название штаны или паук за схожесть в конструкции)
2. Пламегаситель или резонатор
3. Соединительные трубы между камерами глушителя
4. Основной каркас глушителя
5. И собственно сама выхлопная труба

• Выпускной коллектор – это трубы, которые непосредственно прикреплены к выводам двигателя для активного отбора выхлопных газов напрямую из цилиндров автомобиля, поэтому температуры в месте соединения коллектора и двигателя могут достигать значений в 1000 градусов по Цельсию
• Поэтому требование к выпускному коллектору всегда высокое это обязательная термоустойчивость материала и крепость по отношению к механическим нагрузкам, из за чего коллектор часто изготавливается и чугуна или жаропрочной стали.
• Резонатор глушителя как правило представляет из себя трубу с просверленными в ней отверстиями разного диаметра которая находится в закрытой камере из-за расширения и выхода газов через отверстия этой трубы и происходит их резонирование по сути затухание колебания и изменения колебательного контура звуковой волны
• Основной глушитель это по сути как многокомнатная квартира только комнаты соединяются там не дверями и полыми трубками и иногда чтоб попасть в другую комнату выхлопным газам приходится несколько раз проходить по трубам из других комнат туда и обратно– сделано это для гашения энергии газа и преобразования его в тепловую энергию, из за этого преобразования энергии и происходит снижение звуковой волны

Ну, думаю, что на вопрос глушитель в автомобиле назначение и устройство мы ответили и теперь вы имеете хотя бы представление о его устройстве.

Как сделать дополнительный резонатор глушителя своими руками

Резонатор глушителя своими руками делается довольно просто, сейчас мы подробно обсудим каждый шаг. Для начала надо сделать наружный корпус, его можно сделать из любой стальной трубы с тонкими стенками: который выглядит вот так:

Концевая часть выглядит так:

Затем надо взять перфорированное железо с толщиной в 4,5 мм. Этого хватит и вставить его в концевую часть, как на фото далее:

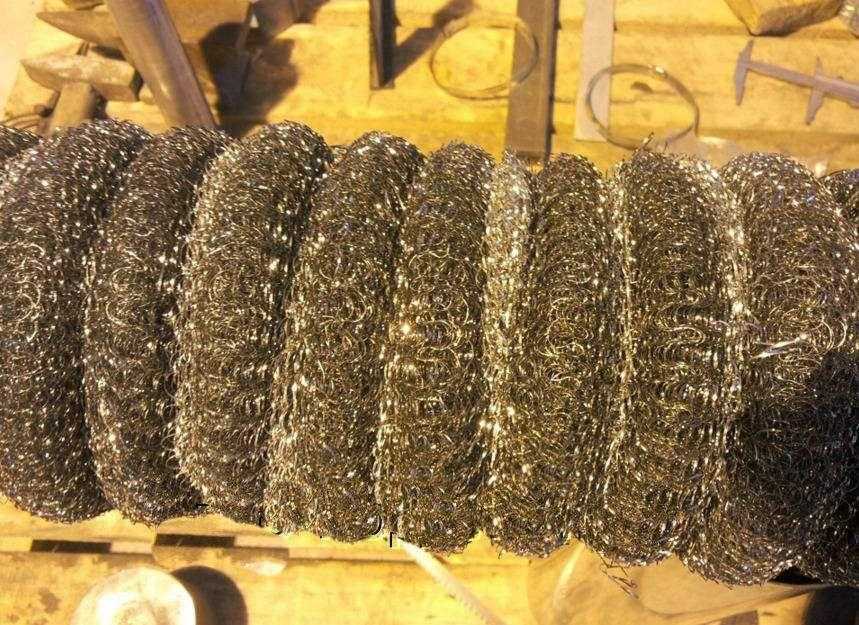

Далее надо резонатор чем-то набить, для этой цели отлично подойдут обычные жестяные мочалки.

Затем надо натянуть корпус резонатора на эти мочалки, как на фото:

Затем надо взять заклепки и всю конструкцию заклепать, поэтому даже варить не обязательно, вот так:

Для тех, кто любит варить, можно и заварить концевые части к центральной части.

Когда все будет готово, надо обработать швы и можно покрасить термостойкой краской и после этого самый тихий глушитель на авто готов.

Типы неисправности выхлопной системы

Первым типом поломки считаются нарушения работы глушителя – основной части выпуска газов, которая может иметь следующие проблемы:

• повреждение самого глушителя;
• повреждение подвески глушителя;
• проблемы с соединениями в системе.

Причиной поломки глушителя может являться механическое воздействие на него, влияние внешней среды в виде воздуха, воды и агрессивных химических веществ, большая изношенность, связанная с окончанием срока службы, ну и банально, наличие в системе некачественных деталей.

Второй тип – не правильно работающий каталитический нейтрализатор. Характерны следующие проблемы:

• нарушение работы блока носителя, загрязнением, оплавлением или полным разрушением;
• повреждение корпуса нейтрализатора.

Деформация целостности корпуса нейтрализатора происходит во время механического воздействия, либо резкого перепада температур. Также, на это может влиять некачественный бензин, имеющий в своем составе вредные присадки, а также сгорание масла, во время работы двигателя.

Ну и последним типом поломки выхлопной системы является неисправность кислородного датчика. Неработающий нагреватель, проблемы с керамическим наконечником, окисление контакта – все это является причинами проблем с датчиком кислорода. Требует периодической замены, так как имеет предельный срок службы.

Тюнинг — имеет ли он место?

Конечно же имеет! Например, сегодня многие автомобили подвергаются опции чип-тюнинга (изменения программной части компьютера, управляющего двигателем). Вместе с тем рекомендуется сделать и апгрейд выхлопной системы.

Среди таких апгрейдов часто применяются следующие средства: отключение клапана ЕГР (он отвечает за рециркуляцию выхлопных газов), удаление катализатора.

Как я уже говорил — все это положительно влияет на увеличение мощности автомобиля, но проявляется и негативный эффект по отношению к окружающей среде. Тут вы самостоятельно должны сделать выбор, но имейте в виду, что если есть цель/вероятность поездки/переезда в Европу — вы можете не пройти проверку на уровень вредных веществ в выхлопе.

Прогорел глушитель

Как и любая деталь машины, устройство подвергается износу, особенно при контакте с высокими температурами. Если у глушителя появилось большое прогоревшее отверстие в середине — можно ли ехать? Нет. При первых признаках такой неполадки следует обратиться к мастеру. Глушитель демонтируется, затем поврежденный участок вырезается с помощью болгарки.

Затем из металла в миллиметр толщиной вырезают пластину площадью больше отверстия и приваривают ее в виде заплаты непрерывным швом. Швы зачищают, обезжиривают, покрывают специальным термостойким составом.

Этот метод имеет дополнительный плюс: в процессе мастер может оценить, в каком состоянии находятся внутренние элементы устройства, отремонтировать или заменить их при необходимости.

Источник

Из «стиралки» в глушитель

Чтобы сделать глушитель из стиральных бачков, вам потребуется:

• стиральные бачки (нержавейка);
• болгарка;
• сверло;
• сварочный аппарат.

Теперь приступайте к следующим действиям:

1. Разрежьте бачок стиральной машины.

   Части разрезанного бачка от стиральной машины

2. Получившийся фрагмент листа согните по форме старого глушителя, сварите швы.

3. Сделайте то же самое и для второй половины.

   Первая половина будущего глушителя

4. Из нержавейки сделайте 2 перфорированных трубы нужного диаметра и размера, отверстия просверлите вручную или возьмите уже готовый металл (бачок от иностранной стиральной машины).

   Вид самодельной перфорированной трубы

5. Вырежьте стенки и перегородки глушителя нужного размера.

   Пример того, какой формы нужно вырезать стенки для самодельного глушителя

6. Приварите все друг к другу по краям.

   Вид соединенных вместе деталей (перфорированна труба, бачок и стенка)

7. Вставьте первую перегородку, заранее соединённую со второй перфорированной трубой, и приварите так, чтобы стенка находилась не на конце первой половины бочки, а немного глубже; при желании можно сделать отверстия и на перегородке.

   Вид соединенных вместе деталей (перфорированна труба, бачок и перегородка)

8. Сварите вместе первую и вторую части.

   Соединить части и сварить

9. Приварите вторую перегородку ко второй перфорированной трубе и сварите эту конструкцию со второй половиной глушителя.
10. Покрасьте термостойкой краской (по желанию).

11. Оцените свою работу.

    Собранный из стиральной машины глушитель

12. В конце приварите новый глушитель к выхлопной трубе.

Насадка на выхлоп своими руками

Если вы хотите сделать насадку на выхлопную трубу в домашних условиях, то вам понадобятся:

• фрагмент нержавеющей стали подходящего размера толщиной около 1 мм;
• картон;
• угловая шлифмашина с отрезным диском или электролобзик с полотном для резки металла;
• электродрель;
• комплект автомобильных инструментов;
• шкурка и материалы для полировки.

Существует множество разнообразных вариантов изготовления насадки, она может быть разной формы и из разного материала, но принцип конструирования один и тот же, а именно:

1. Из картона вырезается необходимая форма для будущей насадки, с учётом крепления к трубе.
2. Конструируется картонный шаблон.
3. По шаблону вырезается корпус будущей насадки из части листа нержавеющего металла.
4. Заготовка сгибается и соединяется стык.
5. Насадка зачищается и полируется до блеска.

Закрепите изделие так, чтобы оно сидело плотно, но легко снималось. Это сделать нужно для того, чтобы потом была возможность очищать корпус от грязи.

Пример самодельной насадки

Глушитель — это незаменимая часть автомобиля. Благодаря ему мы с комфортом водим машины, а его неисправная работа подвергает жизни людей опасности. Не забывайте следить за выхлопной системой авто, и она прослужит вам долгую и верную службу.

Как и чем заделать глушитель

Рассмотрим основные методы, самые распространенные и эффективные на сегодняшний день.

Электросварка

Способ надежный, но в силу сложности и затратности не все хотят к нему прибегать. Можно выбрать как обычную, так и полуавтоматическую электросварку – это не играет большой роли, самое главное, чтобы соблюдались два критерия:

• минимальный размер электрода;
• минимальная сила тока.

Тем не менее, обычно выбирают полуавтоматическую сварку из-за наличия в ней более щадящих для тонкого металла режимов. Кроме того, снижается риск окисления сварного шва или перегрева материала, благодаря защитному воздействию углекислого газа. Если соблюдать меры безопасности, то металл не потеряет прочность и не изменит свою структуру.

Перед началом сварки нужно обязательно отключить аккумулятор автомобиля (полностью вытаскивать необязательно), в противном случае есть риск замыкания. Отключается провод, на котором указан «минус» (обычно черный).

Высокотемпературный герметик

Починить глушитель, в некоторых редких случаях, возможно при помощи специализированного герметика, устойчивого к повышенным температурам. Герметик для глушителя позволяет, не демонтируя трубу, делать мелкий ремонт компонентов выхлопной системы, если они повреждены.

Срок действия герметика зависит от многих факторов, но в любом случае это является краткосрочным решением проблемы. При работе герметиком необходимо правильно подготавливать поверхность, на которую будет наноситься состав. Это обеспечит лучшую сцепку с металлом.

Холодная сварка

«Холодной сваркой» называют специальный двусоставный клей, с помощью которого можно соединять между собой металлические элементы. Такой клей очень часто используется, чтобы отремонтировать те или иные системы автомобиля своими руками.

Особенности заделки отверстия в глушителе холодной сваркой:

• Клей держится долго и качественно, хотя и не сравнится с применением обычной электросварки.
• Состав не разрушается под воздействием высоких температур.
• Также клей выдерживает и очень низкие температуры.

Пользоваться им очень просто — достаточно замазать дыру и подождать полного высыхания, время которого указано на упаковке средства. Затем зачистить получившийся шов. После этого автомобилем можно пользоваться в штатном режиме

Важно проводить работы в тепле, поскольку при температуре ниже +5 холодная сварка не схватывается с металлом

И герметик и холодная сварка — временный выход из ситуации. Чаще всего, если в самом глушителе появилось отверстие от коррозии, то его в ближайшее время придется менять. И, к сожалению, после применения холодной сварки или герметика, сварочные работы займут больше времени и средств, потому что придется очищать все эти материалы до живого металла.

Напоминаем, что мастера нашего автосервиса в Санкт-Петербурге ремонтируют выхлопные системы на любых видах транспорта. Приглашаем позвонить или написать нам, чтобы записаться на диагностику.

Шумоизоляция глушителя автомобиля своими руками

В шумоизоляции глушителя среди водителей нет единого мнения, и это понятно, тут как говорится палка двух концов, с одной стороны шумоизоляция глушителя снизит уровень шумовых колебаний, но с другой стороны создаст перегрев всех частей глушителя.

В основном для шумоизоляции глушителя используют материалы, такие как асбестовая ткань, или более современные жаростойкие и вибростойкие материалы.

Сама шумоизоляции сводится как правило к обматыванию этим жаростойким и звукопоглощающими материалом всех частей глушителя.

Некоторые умельцы даже обматывают и выпускной коллектор глушителя автомобиля, что так же вызывает много вопрос, как по перегреву самого коллектора, так и затруднение охлаждение части двигателя в месте соединения выхлопного коллектора с двигателем. Тут стоит взвесить все за и против такой процедуры. Но то, что будет большой перегрев всего глушителя из-за его обмотки шум изоляционными материалами это сто процентов.
