Регулировка

Когда ремонт закончен, необходимо провести регулировку, чтобы обеспечить стабильную и эффективную работу системы подачи топлива. Если этого не будет сделано, то внезапно посреди дороги двигатель может перестать работать, так как горючее перестанет подаваться. Регулировка позволяет настроить равномерную подачу топлива, частоту движения вала и прочие важные показатели.

В противном случае, если регулировка не выполнялась или была неточная, возрастает расход топлива. Объясняется это тем, что начинает выделяться повышенное количество выхлопных газов, а топливопровод и форсунки, в свою очередь, не выполняют пропускную функцию. То есть топливо направляется в цилиндры неравномерно и его используется больше нормы.

Как снять бензонасос

Чтобы ответить, как поменять бензонасос, необходимо изучить процедуру снятия топливного насоса. Снятие бензонасоса и замена предполагает демонтаж устройства. Для извлечения понадобится специальный ключ для снятия бензонасоса (съемник), рожковые ключи, трубчатый ключ, набор головок.

Добавим, что на разных автомобилях крепление бензонасоса может отличаться, хотя общий принцип остается практически аналогичным.

Сделать это можно следующим образом:

• отключить «минус» на аккумуляторной батарее;
• на топливной рейке под капотом нажать на клапан, через который вытечет определенное количество бензина;

Можно также пойти другим путем. Сначала скидывается клемма с аккумулятора, потом отключается питание бензонасоса посредством снятия с него электрического разъема. Затем клемму снова накидывают на АКБ и кратковременно крутят двигатель стартером. Через небольшой промежуток времени остатки топлива выйдут из системы. На некоторых автомобилях мотор может даже завестись, а потом заглохнуть.

Итак, давление топлива упало, теперь приступаем к снятию бензонасоса. Помните, клемма на аккумуляторе во время проведения работ должна быть обязательно отключена! Первым с насоса снимается фишка (электрический разъем), если это не было сделано ранее

Затем необходимо обратить внимание на топливные магистрали (1 топливоподающая трубка и 1 обратная магистраль для возврата топлива в бензобак). На указанных трубках следует ослабить затяжку хомутов и зажимов (при наличии), которыми обычно крепятся к магистралям участки электропроводки для подачи питания на насос

Как снять трубку с бензонасоса

Теперь нужно снимать с бензонасоса сами магистрали. Чтобы разобраться, как снять шланг с бензонасоса или отсоединить магистраль, нужно точно определить способ крепления к выводам насоса. Зачастую штатное крепление топливоподающей магистрали реализовано в виде гайки (штуцера), которую нужно открутить рожковым ключом. Так называемая обратка может крепиться хомутом.

Снятие бензонасоса и замена

После откручивания топливных магистралей понадобится или открутить прижимное кольцо бензонасоса специальным съемником, или воспользоваться трубчатым ключом для отворачивания гаек (что зависит от способа крепления бензонасоса на конкретной модели авто).

1. Перед началом снятия стоит отметить, что на насосе и других элементах фиксации имеются специальные стрелки-указатели. Рекомендуем запомнить их положение, что облегчит последующую обратную сборку.
2. Затем необходимо снять специальное уплотнительное кольцо. После снятия кольца можно доставать бензонасос из бака. Во время снятия следует соблюдать аккуратность, так как к корпусу бензонасоса могут быть прикреплены устройства для определения уровня топлива в бензобаке (датчик-поплавок).
3. После снятия насоса на его посадочном месте может находиться уплотнитель из резины. Например, на автомобилях семейства ВАЗ этот уплотнитель зафиксирован на шпильках. Указанный уплотнитель также нужно снять, попросту потянув его вверх.

Читать дальше: Что лучше форд куга или хендай крета

Завершением процедуры замены топливного насоса является установка нового бензонасоса, а также замена всех резиновых уплотнителей, которые должны идти в комплекте или приобретаться отдельно.

Добавим, что во время монтажа следует:

• внимательно следить за тем, чтобы насос стоял правильно. Для этого на самом насосе, крышках и прижимных кольцах (зависимо от марки и модели авто) присутствуют специальные маркеры в виде стрелок. На некоторых машинах стрелки должны сойтись в линию, на других стрелка на бензонасосе должна указывать на заднюю часть автомобиля. Именно по этой причине выше рекомендовалось запомнить положение указанных стрелок перед снятием.
• также в процессе размещения насоса следует аккуратно обращаться с поплавком и другими решениями для определения уровня топлива в бензобаке. Часто при непрофессиональной установке такие элементы гнут или ломают, после чего возникает необходимость их замены.

Если сильно затянуть крепежи, они могут лопнуть. В том случае, если элементы фиксации бензонасоса окажутся недостаточно закрученными, тогда насос может болтаться в баке, что является недопустимым. После того, как насос установлен, остается прикрепить обратно топливные магистрали, подключить разъем питания насоса и клемму на АКБ. Так выглядит замена бензонасоса своими руками.

Принцип работы электробензонасоса

Монтаж и установка масляного насоса Ваз 2108-2109-21099

Функциональная работа топливного насоса заключается в подаче топлива на форсунки. Для нормальной работы форсунок и создания необходимого давления подача бензина должна начинаться еще до запуска двигателя.

Включается электробензонасос специальным контроллером, при помощи реле. При повороте ключа зажигания в положение “стартер” или “зажигание” контроллер моментально запитывает реле включения бензонасоса, и в результате созданного давления топливо подается на форсунки.

Электробензонасос ВАЗ 2114

Если в течение нескольких секунд двигатель не начинает работать, контроллер выключает реле до следующей прокрутки двигателя. После прокрутки контроллер вновь включает реле, определив начало вращения по опорному сигналу датчика положения коленчатого вала.

Диагностика неисправностей электробензонасоса

Ресурс электрического топливного насоса на ВАЗ инжектор достаточно велик, но все имеет свой предел. Низкое качество топлива приводит в негодность в первую очередь нагнетательную часть узла.

Неисправленный топливный насос в автомобиле не дает ему работать на полную мощность, на холостом ходу работа двигателя также становится неустойчивой. Из-за нехватки топлива при попытке запуска двигатель начинает “чихать”, заводится с трудом на несколько секунд или не заводится вовсе.

Еще один доступный способ — проверка с помощью манометра давления в топливной системе при включенном двигателе. Но при этом рекомендуется предварительно заменить топливный фильтр, во избежание искажения показаний прибора.

Уменьшение производительности также свидетельствует о неисправности насоса, это легко заметить при движении на 3 или 4 передаче. Если при нажатии на педаль акселератора автомобиль отреагирует провалами или вообще не отреагирует, вероятнее всего, топливный насос на ВАЗ 2114 вышел из строя.

Самостоятельная замена электробензонасоса

Топливный насос на ВАЗ инжектор, как правило, не подлежит ремонту, впрочем, как и большинство топливных электробензонасосов.

Самостоятельная не представляет особого труда и не требует специального оборудования и инструментов. Понадобятся:

• крестообразная отвертка;
• трещетка с головой на 7 и 10;
• ключ на 17.

Замена агрегата производится в следующей последовательности:

1. Снимается заднее сиденье. Для этого удаляются две заглушки и с помощью трещетки с головкой на 10 открутить два болта. После снятия сиденья должна открыться прорезь в шумоизоляции в виде буквы П. Под ней расположена крышка бензонасоса.
2. Крестообразной отверткой откручивается крышка, под ней становится видна верхняя часть модуля бензонасоса.
3. Отсоединяется жгут проводов подходящих к модулю.
4. Теперь необходимо сбросить давление в системе питания. Для этого двигатель автомобиля заводится и работает до тех пор, пока топливо из магистрали не выработается полностью, то есть, пока автомобиль не заглохнет.
5. Отключается аккумулятор.
6. Ключом на 17 поочередно отворачиваются трубки бензопровода.
7. По периметру прижимного кольца откручивается 8 гаек. Для этого используется трещетка с головкой на 7. Прижимное кольцо снимается.
8. Модуль топливного бензонасоса аккуратно извлекается из бензобака.

После того как модуль бензонасоса извлечен, возможна либо его полная замена на новый, либо замена только самого электробензонасоса, но для этого потребуется разобрать топливный модуль.

Разборка топливного модуля и извлечение электробензонасоса

1. Колодка проводов отсоединяется от разъема крышки и бензонасоса, затем снимается датчик, указывающий уровень топлива. Для этого отжимаются два фиксатора и датчик перемещается по пазам в сторону крышки.
2. Сливная труба отделяется от корпуса, для этого нужно слегка поддеть ее отверткой. Затем четыре защелки корпуса поочередно отжимаются и крышка модуля снимается вместе с бензонасосом.
3. Сетчатый фильтр аккуратно поддевается отверткой и снимается.Из установочного отверстия вынимается стопорная шайба.
4. Пластиковая защелка отжимается отверткой и насос пальцем выталкивается из держателя.
5. С патрубка насоса снимается пластиковая гофрированная трубочка. Для облегчения снятия ее можно нагреть над паром.
6. Сборка топливного насоса производится в обратном порядке.

После установки следует подсоединить аккумулятор и ненадолго завести автомобиль, для проверки наличия течи бензина из соединений. Если течь отсутствует, значит, замена электробензонасоса в топливном модуле ВАЗ 2114 инжектор прошла успешно.

Типы топливных насосов

Для начала следует разобраться с видами ТНВД для дизельных автомобилей, так как у каждого из них свои типовые особенности и поломки. Однако у всех насосов, независимо от разновидностей, есть один главный узел, а именно плунжерные пары (поршни и цилиндры).

ТНВД разделены на типы по принципу работы впрыска:

• непосредственного действия с механическим приводом плунжера;
• аккумуляторного впрыска.

Кроме этого у насосов высокого давления существует разделение еще и на классы по устройству:

• Рядный – рабочие сегменты установлены в ряд, впрыск солярки идет по очереди во все цилиндры.
• Распределительный – топливо из одной секции подается на несколько цилиндров. Бывают как одноплунжерными, так и двухплунжерными.
• Многосекционный – более известен как V-образный либо гидравлический аккумулятор. Устанавливаются на двигателях с высокой мощностью, но с малыми оборотами.

На ТНВД непосредственного впрыска нагнетание и подача проходит одновременно, посредством механического привода плунжера. На аккумуляторных типах подача топлива идет по раздельным циклам – вначале нагнетается в аккумулятор насоса, а затем в форсунки. У современных моделей весь процесс управляется электроникой.

ТНВД устанавливаются и на бензиновых автомобилях. Применяются на двигателях с непосредственным впрыском. Насос необходим для подачи топлива в камеру цилиндра под высоким давлением, а уже в нем образуется горючая смесь, которую поджигает свеча зажигания.

Стоит ли самостоятельно ремонтировать ТНВД

Вы наверняка встречали множество фото- и видеоинструкций, как снять насос, разобрать его, отремонтировать, а затем поставить на место.

• Конструкция узла сложная, и без компьютерной диагностики невозможно точно установить причину неисправности. А попытки «угадать» и отремонтировать могут привести к дополнительным повреждениям.
• Сложность монтажа и демонтажа агрегата. Помимо того, что это кропотливый труд, есть риск сломать крепления проводков при снятии или установке узла, а это дополнительные сложности в ремонте.
• Регулировка угла зажигания. Настройки нужно делать с помощью специальных приборов, «на слух» такую операцию проводить нежелательно. Слишком ранний угол приводит к тому, что педаль газа становится жесткой, а если резко на нее нажать – появляется звон. Это не позволяет двигателю работать с полной отдачей.

Самостоятельно допускается ремонтировать только мелкие протечки. Для этого не нужно снимать ТНВД – все места, где выступают жидкости, замазываются эпоксидной пастой. Сварку для заделки швов использовать нельзя: нагрев может спровоцировать деформацию элементов.

Если же ТНВД полностью вышел из строя и мастера рекомендуют не ремонтировать его, а заменить на новый, то расходы будут выше. Демонтаж старого узла и установка нового будет стоить в пределах 5000-9000 тысяч рублей, плюс приобретение рабочего агрегата. В зависимости от типа узла, придется отдать от 18000 до 38000 рублей. Но есть возможность сэкономить, приобретая б/у запчасть, тогда устройство можно купить за 9000-15000 рублей.

Покупать насос нужно в магазинах, специализирующихся на продаже запасных частей, а не «с рук» или на разборках. Последние варианты выгоднее, но всегда есть риск приобрести неработающий агрегат, а в магазинах все б/у запчасти протестированы и находятся в рабочем состоянии.

ТНВД – один из основных компонентов топливной системы. Благодаря ему обеспечивается дозированное поступление топливной смеси. Современные насосы при правильной эксплуатации служат долго, обеспечивая эффективную работу мотора, и очень редко ломаются. Если же случилась неприятность, и ТНВД функционирует плохо, то не нужно откладывать визит на СТО: своевременное устранение неисправностей позволит избежать дорогостоящего ремонта.

Как определить неисправность ТНВД

Насосный узел отличается повышенной надежностью. Но посторонние примеси в горючем или скопившиеся на стенах топливного бака частички воды при попадании в механизм узла могут стать причиной поломки. Самостоятельно диагностировать проблему невозможно – признаки выхода узла из строя во многом схожи с теми, что бывают при неисправностях мотора и системы охлаждения.

Определить причину поможет компьютерная диагностика на стенде. Поводы для посещения СТО:

• повышение расхода горючего;
• дымный выхлоп с резким запахом;
• «плавающие» обороты холостого хода;
• сложно завести машину с первого раза;
• снижение тяги при нажатии на газ;
• протечки горючего;
• посторонние шумы в работающем двигателе.

Наиболее частая причина выхода насоса из строя – наличие сомнительных присадок и парафиновых примесей в топливе. Они оседают на подвижных частях агрегата и ухудшают смазывающие свойства горючего. Это приводит к тому, что при движении элементы сильно трутся друг о друга и перегреваются. Это приводит к деформации деталей и быстрому выходу узла из строя.

Вторая частая причина – попадание внутрь насосного механизма влаги. Осевшие на металле частички воды спровоцируют появление коррозии. Постепенно поршень и клапаны начинают подклинивать, топливо перестает подаваться в необходимых дозах. Это значительно ускорит износ сальника и втулок. Работа ТНВД будет постепенно ухудшаться и в результате агрегат выйдет из строя.

Но этих поломок можно избежать, если заправляться качественным горючим и не держать бак пустым (тогда не будет скапливаться конденсат на стенках).

Намного реже встречаются менее серьезные поломки топливного насоса:

• износ сальников кулачкового вала;
• выход из строя топливного регулятора;
• повреждения уплотнительных колец;
• износ плунжеров.

Эти неисправности менее серьезны и относительно легко устраняются при своевременном ремонте насосной системы высокого давления.

Причиной неисправной работы ТНВД не всегда является поломка агрегата. Топливная система авто – очень сложный механизм, содержащий ряд дополнительных устройств. Перечисленные выше проблемы в работе машины иногда бывают спровоцированы другими поломками:

• не работает подкачивающий насос;
• засор топливозаборника;
• износ регулятора низкого давления;
• форсунка функционирует неправильно и горючее попадает «в обратку».

Ремонт ТНВД и дополнительных элементов системы нужно проводить сразу, как только появятся первые ухудшения работы мотора. Игнорировать проблему нельзя: если продолжать ездить на неисправном авто, то повреждения будут усугубляться. В лучшем случае придется менять полностью вышедший из строя насос, а в худшем – дополнительно нужно будет потратиться на капитальный ремонт двигателя.

Выявление проблем в работе насоса при помощи компьютерных технологий

Вовремя проведенная компьютерная диагностика поможет:

• Выявить возникающие в топливном насосе проблемы;
• Найти причины возникновения поломки;
• Определится со способами по грамотному профилактическому или серьёзному основательному воздействию.

Диагностика ТНВД должна быть произведена только специалистами.

Понятие ремонта ТНВД включает следующие составляющие:

• Переустановку поврежденной пары плунжерной;
• Восстановление узлов распылительных и форсунок.

В некоторых случаях могут потребоваться также и специализированные работы по:

• Переборке и очистке деталей ТНВД;
• Изучению и выявлению проблем с этой системой;
• Дефектовке деталей;
• Переустановке узлов и их регулировке;
• Реставрации поврежденных или проблемных элементов;
• Смене некачественного материала;
• Тестированию и наладке работы ТНВД.

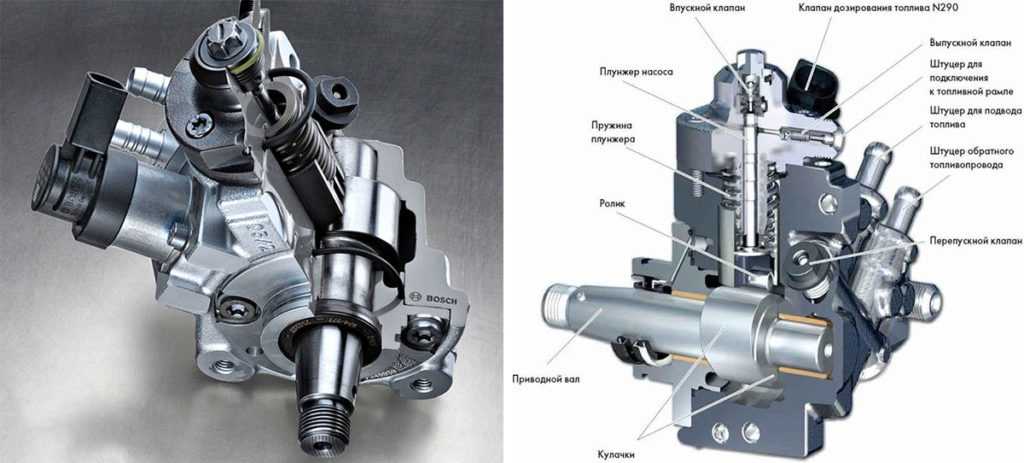

Устройство и принцип работы ТНВД

На сегодняшний день есть несколько разных видов ТНВД, но все они имеют схожую конструкцию и функционируют по одинаковому принципу.

Топливный узел высокого давления состоит из следующих деталей:

• сопряженный со втулкой плунжер (плунжерная пара);
• приводной вал с кулачками (вращение узла обеспечивает ремень ГРМ);
• штуцер подачи горючего к плунжерной паре;
• возвратная и толкательная пружины плунжера (одна обеспечивает давление поршня на кулачковый вал, а вторая возвращает его на место);
• впускной и перепускной клапаны;
• ролики.

Принцип действия ТНВД немного похож на механизм работы двигателя внутреннего сгорания:

1. При запуске двигателя ремень ГРМ начинает вращаться и передает крутящий момент на кулачковый вал.
2. Кулачки начинают поддавливать толкательную пружину, продвигая поршень к цилиндру (при этом увеличивается давление).
3. При увеличении давления приподнимается нагнетательный клапан и производится впрыск горючего.

Воздушно-топливная смесь поступает к форсункам строго дозированными порциями, а излишки горючего отправляются в сливные клапаны. Подача топлива обеспечивается центробежной муфтой.

Необходимый объем впрыскиваемой смеси определяет всережимный регулятор. При увеличении давления на рычаг газа поступление горючего увеличивается, а при ослаблении нажатия – уменьшается.

Согласованность работы всех частей ТНВД обеспечивает:

• дозирование горючего с учетом нагрузки на двигатель;
• повышение давления воздушно-топливной смеси перед поступлением в форсунки;
• определение точного момента подачи топлива в цилиндры.

Благодаря топливному насосу увеличивается КПД силового агрегата и экономится горючее.

Как ремонтируется топливная аппаратура

Несмотря на высокий уровень качества современного топливного оборудования,  топливной системе иногда требуется ремонта:

• Ёмкости топливного бака;
• Насосов разного уровня давления;
• Масляного насоса активации для систем HEUI.

Ремонт ТНВД делают только специально обученные и сертифицированные профессионалы. Нельзя рисковать безопасностью путем вмешательства в эту систему  посторонним людям без соответствующей квалификации.

Однако для произведения ремонта не всегда есть показания. Иногда действенной бывает и просто регулировка. А для того, чтобы правильно принять решение о необходимом воздействии, предварительно нужно произвести диагностику механизма. В ходе такой процедуры может быть установлена необходимость выполнения ремонтных работ. Для выполнения этого сложного процесса нужен высококвалифицированный механик.

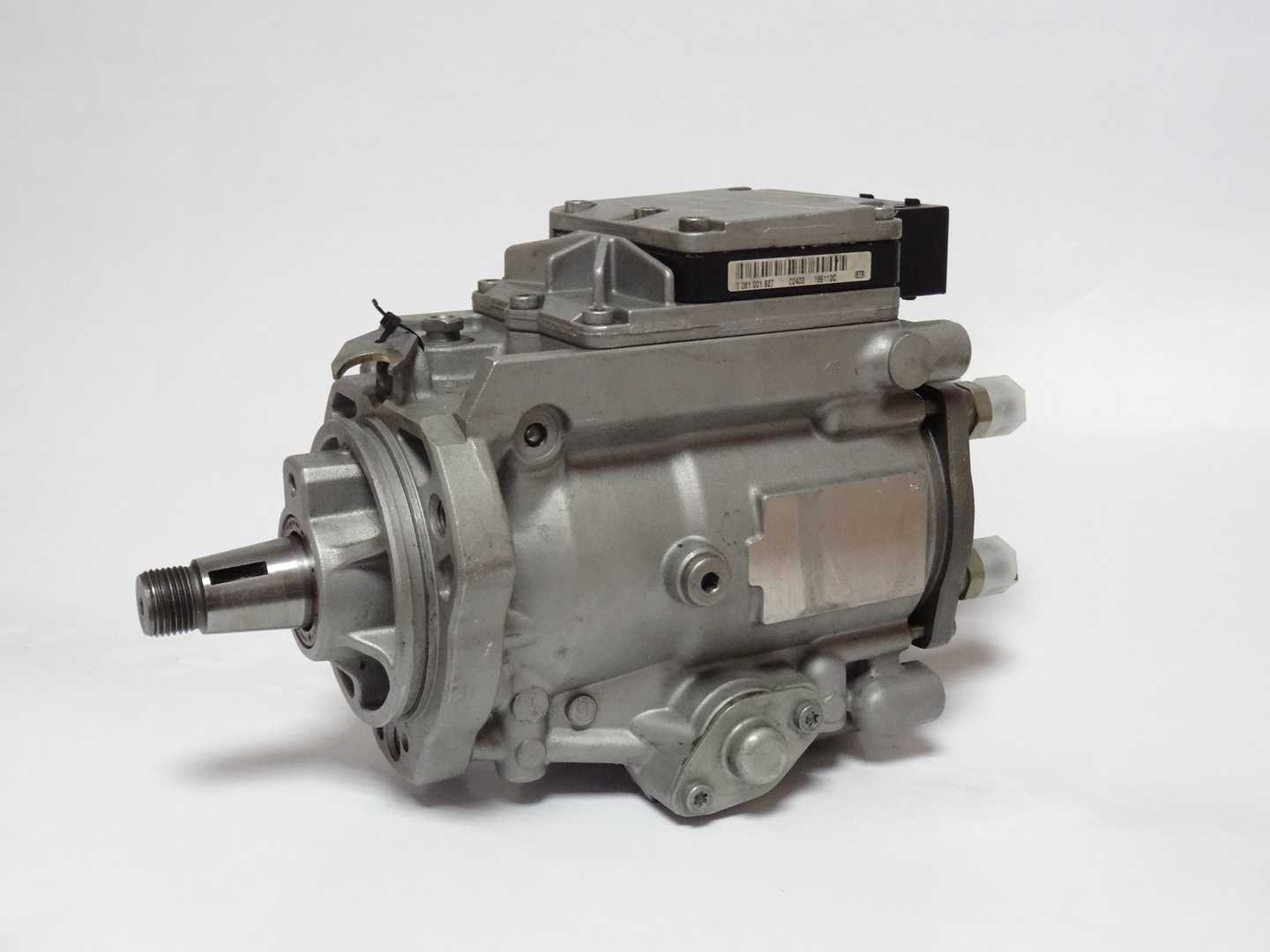

Разновидности и применение ТНВД

В зависимости от особенностей конструкции, выделяют несколько видов топливных насосов:

• Рядные. Насосные секции расположены в ряд, и каждая из плунжерных пар подает горючее к определенным форсункам двигателя.
• Многосекционные (V-образные). Плунжеры стоят в 2 ряда, которые находятся под углом 75-120° друг к другу. Функционирует так же, как рядный насос.

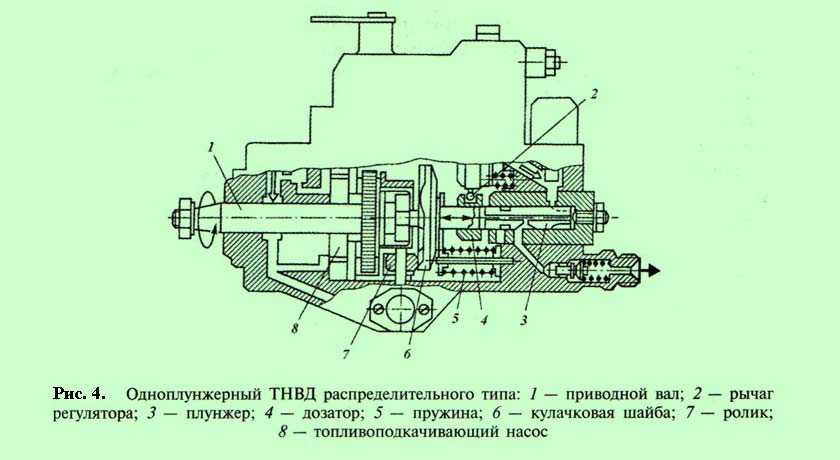

• Распределительные. Выпускаются одноплунжерные и двухплунжерные варианты. Одна или две секции насоса подают горючее во все цилиндры мотора.
• Магистральные. В них установлена впрысковая система Common Rail. Ее преимущество в том, что перед поступлением горючего к форсункам оно накапливается в специальном резервуаре (рампе). Это позволяет максимально повысить давление перед подачей топлива (выше 180 МПа), а значит, увеличить КПД от сжигания горючего.

Рядные устанавливают на средних и тяжелых грузовых авто. Плюсы их использования:

• неприхотливость к качеству горючего;
• надежность;
• простое обслуживание.

Из-за того, что в этих моделях каждая плунжерная пара обслуживает впрыском «свой» цилиндр, насосное оборудование получается очень тяжелым и громоздким. Это исключает его монтаж на небольших машинах.

В распределительных находятся 1 или 2 парных плунжера (количество зависит от вида двигателя), которые подают топливную смесь во все цилиндры. Благодаря такому устройству размеры и вес насоса становятся значительно меньше. Распределительные аппараты устанавливают на бензиновых и дизельных легковых авто, обеспечить равномерное поступление горючего во все цилиндры.

Причины неисправностей

Неисправности ТНВД могут быть вызваны следующими причинами.

Плунжерные пары. Загрязнение или износ этих пар, наиболее частая причина неисправностей. Причина простая – некачественное топливо и грязь. Износ происходит по причине попадания мусора или воды в эти пары, изношенные детали уже не справляются с поставленной задачей.

Попадание воды. Некачественное топливо зачастую содержит воду, которая рано или поздно попадет в насос. Это повышает износ деталей и вызывает коррозию. Перебои в работе тоже обусловлены водой, которая подается вместо горючего или с горючим пополам.

Забитый фильтр топлива. Приводит к загрязнению и износу плунжерных пар, снижает подачу топлива, что вызывает перебои в работе мотора. Детали насоса, для которых топливо является смазкой, идут в разнос от ее недостатка.

Нарушенное распределение топлива. В цилиндры подается разное его количество, вызывается дисбаланс в работе мотора и дымление. Причина — забитые форсунки или изношенные пары.

Брак деталей. Редкий случай, когда трескается корпус ТНВД, разрушаются подшипники или заедает плунжеры. Этим грешат дешевые насосы. Сильный износ деталей вызывается так же нарушением условий эксплуатации и старением, так как нет ничего вечного.

Нарушение охлаждения. По причине плохого охлаждения насос перегревается, что быстро выводит из строя детали и может вызвать заклинивание их. Охлаждается он соляркой, которую прокачивает, поэтому возможно забит топливный фильтр или перетянут приводной ремень.

Разгерметизация. Разгерметизация насоса выдаст себя струйками и потеками топлива, которое при этом произойдет неизбежно. Ищите пробитые прокладки, трещины и прочие поломки.

Нарушение впрыска.  Сбой регулировки или работы клапана, управляющего впрыском. Мотор работает с перебоями, дымит. Нужно проверять клапан (если он есть), регулировать впрыск и заодно проверить форсунки, они тоже могут быть причиной такого сбоя.

Сломалась пружина плунжера. Возвратные пружины плунжеров ломаются, при этом он полностью не возвращается на место (его ход сокращается), от этого подача топлива происходит в уменьшенном объеме. Происходит троение мотора, гуляющие обороты, вибрации.

Рейка насоса неисправна. Нарушение подвижности этой рейки сбивает подачу топлива в мотор. Если она застряла в положении выключенного мотора, то мотор не заводится. Если застревание произошло на максимальных оборотах – мотор идет в разнос, вынужденный работать на пределе возможностей.

Замерзание. В морозы наблюдается замерзание деталей насоса и выпадения парафина в солярке, забивающего топливные фильтры и магистрали. Во избежание таких неприятностей, рекомендуется использовать зимнее или арктическое ДТ (в зависимости от морозов) и применять присадки от замерзания и для разморозки, до того, как морозы наступят.

Снятие ТНВД с двигателя

Снятие ТНВД может понадобиться не только для поиска и ремонта неисправных деталей, но и для проверки форсунок и регулировки газораспределительного механизма. Снятие ТНВД — довольно трудоемкая задача, с которой справится далеко не каждый автовладелец. Как минимум для проведения такой операции необходимо иметь немалый опыт в самостоятельном ремонте автомобиля.

Снятие ТНВД проводится в несколько этапов. В зависимости от вида насоса могут иметься различия в последовательности и некоторых деталях процесса. Для снятия ТНВД кроме стандартных ключей понадобятся специальные приспособления — шестерни для проворачивания коленчатого вала, фиксаторы, стапели, съемники приводных шестерен, шлицевые ключи и специальные приспособления для демонтажа. Поэтому при снятии насоса желательно использовать набор инструментов для ремонта ТНВД.

1. Для начала следует слить всю охлаждающую жидкость в автомобиле.
2. Далее отсоединяется минусовая клемма аккумулятора.
3. Снимается вентилятор и кожух вентилятора, усложняющие доступ к корпусу ТНВД.
4. Затем снимается крышка головки блока цилиндров.
5. Далее снимается кожух ремня ГРМ.
6. Затем демонтируется впускной коллектор.
7. Далее первый цилиндр двигателя необходимо установить в положение верхней мертвой точки (максимальное расстояние между цилиндром и коленвалом). Для блокировки цилиндра в таком положении используется приспособление 11 2 300.
8. Затем необходимо демонтировать ремень ГРМ со шкивов распределительного вала и вала ТНВД.
9. Далее необходимо отсоединить топливный трубопровод и сливной провод от насоса. Также отсоединяется шланг для слива масла.
10. Далее требуется отсоединить распределительные трубопроводы от форсунок цилиндров с помощью приспособления 13 5 020.
11. Далее отсоединяются детали электропроводки.
12. Затем нужно снять крепеж ТНВД. Для снятия центральной гайки ТНВД сначала демонтируется колпачковая гайка, а затем откручивается центральная гайка рожковым ключом на 18.
13. Далее выворачиваются болты на корпусе ТНВД.
14. Для отсоединения ТНВД от звездочки используется выталкивающий винт и приспособление 13 5 120, которое предварительно вкручивается на место центральной гайки. При снятии ТНВД приспособление должно оставаться на центральном шкиве до момента установки насоса обратно во избежание падения звездочки.

После того, как ТНВД отделен от центрального шкива и звездочки, его можно осторожно вынуть. Дальнейший разбор для поиска неисправных деталей также производиться с помощью специализированного набора для ремонта ТНВД

Своевременная регулировка ТНВД — условия его бесперебойной работы

Информация о предоставляемых ремонтных работах по наладке ТНВД поможет убедиться в необходимости доверять работы по обслуживанию этих сложных систем специалистам сервисных центров. Безопасность в работе с этими агрегатами является обязательным условием. Владельцы ТНВД обязаны четко выполнять инструкцию к агрегату и правильно эксплуатировать  системы со своевременным устранением неполадок. Для этого внимательно прочитайте инструкцию к агрегату, а в случае неполадок сразу вызывайте сервисную службу.

Исправная работа системы подачи топлива зависит от качества горючего. Ведь наличие примесей вызывает поломки. Этого можно избежать, если учитывать некоторые важные особенности.

При загрязнении системы  потребуется производить работы по замене составляющих частей. Иногда необходимо принять серьёзные меры

Важно удачно подобрать детали, особенно это касается топливных фильтров. От соблюдения таких условий зависит продолжительность эксплуатации вашего ТНВД

Технология выполнения регулировки

• Изготавливается технологический комплект нужной фирмы;
• Проверяется уровень подвижности игл распылителя;
• Проверяется герметичность;
• Определяется качество распыления;
• Устанавливаются оптимальные запасы хода рейки.

Топливные системы дизельного двигателя  ремонтируются в условиях специализированного цеха.  Работы производятся с использованием сертифицированного стенда.  Обязательно учитывается, что необходим контроль качества работ.

Если необходимо выполнить ремонт ТНВД, Москва  располагает соответствующими сервисными центрами. Регулировка ТНВД  — также сфера их компетенции. Обращайтесь только к специалистам для произведения диагностики, обслуживания или ремонта ваших топливных насосов. Не экономьте на собственной безопасности. Все характерные особенности работы этой сложной системы известны только высококвалифицированным работникам сервиса. Доверьте им заботы о вашем насосе.
