Характеристика и как сделать своими руками трансформаторный блок питания на 12в

Проверка генератора после ремонта

Осуществив детальный осмотр и замену дефектных элементов, генератор собирают. Сборка происходит в обратной последовательности

После того как генератор «Газели» собран, важно провести диагностику. Исправное состояние и правильность его сборки можно определить проверкой частоты вращения, во время которой генератор отдает ток, равный 40 А и 70 А

Осуществляют диагностику на специальном стенде. Электродвигатель проверочного стенда плавно изменяет частоту вращения ротора. При этом осуществляются замеры показателей генератора, а также определяется степень его исправности.

Принцип работы диода

Диод — это полупроводниковый прибор, имеющий малое сопротивление для тока в одном направлении, и препятствующий его прохождению в обратном. Физически диод состоит из одного p-n перехода. Конструктивно представляет собой элемент, содержащий два вывода. Вывод, подключённый к p-области, называется анодом, а соединённый с n-областью — катодом.

При работе диода существует три его состояния:

  • сигнал на выводах отсутствует;
  • он находится под действием прямого потенциала;
  • он находится под действием обратного потенциала.

Прямым потенциалом называется такой сигнал, когда плюсовой полюс источника питания подключён к области p-типа полупроводника, другими словами, полярность внешнего напряжения совпадает с полярностью основных носителей. При обратном потенциале отрицательный полюс подключён к p-области, а положительный к n.

В области соединения материала n- и p-типа существует потенциальный барьер. Он образуется контактной разностью потенциалов и находится в уравновешенном состоянии. Высота барьера не превышает десятые доли вольта и препятствует продвижению носителей заряда вглубь материала.

Если к прибору подключено прямое напряжение, то величина потенциального барьера уменьшается и он практически не оказывает сопротивление протеканию тока. Его величина возрастает и зависит только сопротивления p- и n- области. При прикладывании обратного потенциала, величина барьера увеличивается, так как из n-области уходят электроны, а из p-области дырки. Слои обедняются и сопротивление барьера прохождению тока возрастает.

Основным показателем элемента является вольт-амперная характеристика. Она показывает зависимость между приложенным к нему потенциалом и током, протекающим через него. Представляется эта характеристика в виде графика, на котором указывается прямой и обратный ток.

Обслуживание и основные неисправности

Новые преобразователи обязательно продувают перед включением в сеть. Делать это лучше бытовым феном на среднем режиме нагрева. Нужно устранить скопившуюся пыль, возможную влагу, она снижает сопротивление медных обмоток встроенного трансформатора. Раз в квартал продувку повторяют.

После длительного хранения (до года) преобразователя, перед работой полезно «прокачать» полупроводники – дать выпрямителю поработать на разных режимах, начиная с минимального. После двухчасовой «обкатки» устройство будет стабильно работать, не откажет во время сварки

Важно следить за исправность вентилятора, оборудование не должно перегреваться

Возможные неисправности сварочного выпрямителя и методы их устранения:

Устройство не включается при подключении к сети. Такое возможно:

  • при переломе жилы запитывающего проводника, брякают контакты в вилке – проверяют кабель, меняют вилку;
  • в сети отсутствует напряжение – необходимо проверить входной рубильник;
  • один из узлов вышел из строя – пора нести преобразователь в сервис или чинить устройства самостоятельно;
  • выработан ресурс полупроводниковых элементов – требуется перепайка схемы.

Плавящийся электрод залипает, а преобразователь гудит – нужно:

  • проверить исправность полупроводников и конденсатора;
  • убедиться, что нет просадки питающей электросети;
  • посмотреть целостность обмотки дросселя.

Преобразователь самопроизвольно отключается при работе – такое бывает:

  • при перегреве, проверяют исправность вентилятора или охлаждающей системы;
  • прорыве обмотки встроенного трансформатора – снимают старую, делают новую.

Устройство перестает выдавать питание нужных параметров – надо потрогать корпус, насколько он горячий, проверить подачу воздуха к вентилятору, дать генератору отдохнуть.

Прыгает напряжение холостого и рабочего тока – проверяют:

  • ручку регулятора;
  • предохранители первичной обмотки;
  • плотность закрепления контактов клеммы у пускателя.

Схемы преобразователей указаны в инструкции по эксплуатации. Для ремонта устройств требуются электротехнические знания, навыки пайки. Лучше отдать устройство в сервисный центр. Они точно определят причину поломки, устранят ее.

Принцип работы сварочного выпрямителя | Российские спортсмены

Работа сварочного выпрямителя основывается на импульсном выпрямленном токе. Импульсный ток повышает устойчивость электрической дуги и уменьшает объем металлической брызги. Кроме того, постоянный ток заметно уменьшает расход электродов

Вследствие этого, сварочный шов имеет тонкую и ровную линию, что важно для эстетики. Сварочный аппарат для дома может использовать переменный ток 380 В и стандартную однофазную электросеть

И поэтому для подключения выпрямителя применяют либо однофазный, либо трехфазный мостовой принцип. Большая устойчивость горения электрической дуги и высокие показатели мощности получаются при использовании трехфазной схемы.

При выборе сварочного аппарата для дома важными показателями являются диапазон сварочного тока, возможность изменить режимы и толщину электродов. В основном выпускаются сварочные выпрямители со ступенчатой регулировкой главных параметров.

Краткая инструкция по сварке инвертором для начинающих.

Перед процессом сварки нужно позаботиться о своей безопасности. Необходимо приобрести варежки и рабочую робу из толстой натуральной ткани, а также сварочную маску. Данные меры нужны для того бы избежать термических и световых ожогов. Затем настройте сварочный аппарат и зажмите в клемме электрод подходящий вам по диаметру. Настройка аппарата и вид электрода зависят от деталей, который вы будете приваривать. При помощи индикаторов на блоке сварочного аппарата подберите нужную силу тока. Для различных материалов и для различных параметров деталей, свое напряжение — это важный момент в сварке инвертором для начинающих.

Теперь присоедините вторую клемму к рабочей детали. После этого опустите маску и поднесите электрод к месту сварки под углом 30-45 градусов. Дотроньтесь концом электрода к месту сварки, что бы замкнуть цепь тока. После того как вы увидите дугу сварки медленно введите электрод вдоль места соединения деталей, на расстоянии равном диаметру электрода

Расчет фазоинвертора

С помощью программ моделирования, можно провести расчет фазоинвертора, но для получения детального результата, нужно проделать большую работу с характеристиками динамиков (которые ну- жно знать). В итоге как показывает практика, результаты зачастую не совпадают. Оказывается не нужно ни каких программных вычислений, специальных приборов. Все просто-технический прием, расчета фазоинвертора, с погрешностью 5%, зарекомендован 30 лет. Разница фазоинвертора

У каждого динамика своя резонансная частота. Если показатели частоты выше-звук отличный, если меньше на 12 дБ на октаву – давление уменьшается. Соответственно частоты меньше в два раза. Придел низкой воспроизводимости, считается 6дБ. Резонансная частота становится больше из за давления воздуха в ящике где вмонтирован динамик. Если меньше воздуха в корпусе-давление больше и хорошие показатели.

ruchampions.com

Как определить анод и катод диода

1) на некоторых диодах катод обозначают полоской, отличающейся от цвета корпуса

2) можно проверить диод с помощью мультиметра и узнать, где у него катод, а где анод.  Заодно проверить его работоспособность. Этот способ железный ;-). Как проверить диод с помощью мультиметра можно узнать в этой статье.

Где находится анод, а где катод очень легко запомнить, если вспомнить воронку для наливания жидкостей в узкие горлышки бутылок. Воронка очень похожа на схему диода. Наливаем в воронку, и жидкость у нас очень хорошо бежит, а если ее перевернуть, то попробуй налей-ка через узкое горлышко воронки ;-).

Трехфазный диодный мост схема

Рассмотренный нами диодный мост используется для однофазного выпрямления, его и называют однофазным мостом. Для выпрямления переменного электрического тока в трехфазных сетях используют трехфазный диодный мост.

Он состоит из 6 диодов, по паре диодов на каждую фазу. В данной схеме, ток протекает от фазы с наибольшим потенциалом, через нагрузку к фазе с наименьшем потенциалом. Оставшаяся фаза ни к чему не подключена. Если в однофазном мосте проводили ток два диода из четырех, то тут тоже проводят ток 2 диода, а 4 при этом заперты.

Диодный мосты выпускаются как законченные компоненты, но если нет в наличии такой детальки, то можно использовать 4 отдельных диода включенных по схеме диодного моста.

Для плат с поверхностным монтажом удобно использовать сдвоенные диоды. Например из двух диодных сборок BAT54S или BAV99 получается полноценный диодный мост.

Зачастую использование двух сборок из двух диодов оказывается дешевле, чем использование диодного моста из четырех диодов в одном корпусе или четырех диодов по отдельности.

Навигация по записям

8 thoughts on “ Диодный мост схема, принцип работы ”

Как будет выглядеть синусоида, при полключении двух фаз?

Вопрос на засыпку. Подключение 3-х диодных мостов к трем фазам с общей нейтралью. То есть на каждом диодном мосту есть N и L1, N и L2, N и L3 по 220 вольт. На выходе с мостов делитель на 100 и конденсатор на общей минусовой земле. Я считал что нет фазы и нет выходного напряжения с диодного моста, но это не так. Так как работает однофазный мост установленный 3 раза на каждую фазу и объединенный общим минусом?

Надеюсь правильно представил себе эту схему… Если объединить минусы хотя бы 2-х диодных мостов, то получим межфазное короткое замыкание через диоды.

Если было там КЗ меж фаз, то диоды 1n4007 (1А, 1000 В) испарились бы в пыль. Значит КЗ там скорее всего нет.

Если бы было замыкание был бы бабах, а его не и все работает только криво.

сколько постоянки будет на выходе с моста при условии ровнячка 220 в на фазе?

Если не применять фильтры то после однофазного диодного моста не будет постоянного напряжения, будет однополярное. Если поставить конденсатор сглаживающий пульсации, то можно добиться напряжения : входное напряжение умножить на корень из 2, минус двойное падение на диодах (это около 2 В). Если смотреть трехфазные схемы, то там и без фильтров пульсации меньше. Среднее выходное напряжение будет сильно зависеть от схемы включения. Например для схемы треугольник-Ларионова среднее выходное составить 1,35 от действующего входного. А для звезды-Ларионова коэффициент равен 2,34.

Давайте немного уточним терминологию — тогда после реального конденсатора тоже не будет постоянного напряжения. Во всех случаях (даже после однофазного диодного моста) будет постоянная составляющая и переменная. При этом постоянная составляющая будет в первом случае, вроде, равна половине действующего напряжения минус падение на диоде (в количественной оценке могу ошибаться, лень считать)». А переменная во втором случае будет значительно меньше: тем меньше, чем больше приближение реального конденсатора к идеальному бесконечной емкости (при реальном источнике напряжения).

Ещё важно знать: 3 нюанса об эксплуатации

Самоделка по способу эксплуатации несколько отличается от заводского варианта. Это объясняется тем, что у покупного агрегата имеются встроенные функции, помогающие в работе. Их сложно установить на аппарате, собранном дома, а потому придется придерживаться нескольких правил при эксплуатации.

  1. Зарядное устройство, собранное своими руками не будет отключаться при полной зарядке аккумулятора. Именно поэтому необходимо периодически следить за оборудованием и подключать к нему мультиметр – для контроля заряда.
  2. Нужно быть очень аккуратным, не путать «плюс» и «минус», иначе зарядное устройство сгорит.
  3. Оборудование должна быть выключено, когда происходит соединение с зарядным устройством.

Выполняя эти простые правила, получится правильно произвести подпитку АКБ и не допустить неприятных последствий.

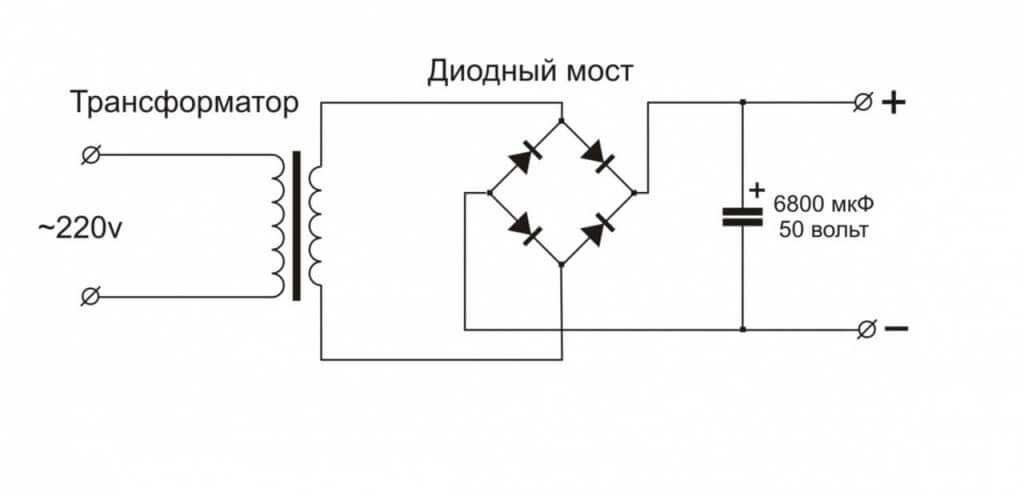

Как сделать простой блок питания на 12 вольт из трансформатора, выпрямителя, конденсатора.

Тема: как можно спаять источник питания на 12 вольт своими руками (схема).

Если вам нужен источник постоянного питания с напряжением 12 вольт, а его нет под рукой, то его можно и купить. Если брать дешёвый блок питания, то его качество будет оставлять желать лучшего. Обычно такие недорогие БП хороши только с виду. Когда их открываешь, то оказывается, что его характеристики (указанные на корпусе) по току завышены. В реальности он не способен обеспечить в полной мере ту мощность, что заявлена производителем (как правило). Можно купить и более дорогостоящий блок питания на 12 вольт, но собрать своими руками по частям выйдет гораздо дешевле, а по качеству ничуть не хуже.

Итак, как сделать хороший и простой блок питания на 12 вольт своими руками, что для этого нам понадобится? Нужен понижающий силовой трансформатор, выпрямительный диодный мост и фильтрующий конденсатор электролит. Трансформатор будет понижать сетевое напряжение (220 В) до нужного, а именно до 10 вольт. Почему до 10, а не 12. Потому, что есть такой эффект — переменное напряжение после диодного моста (имеющего конденсатор достаточной емкости) станет процентов примерно на 18 больше, чем без конденсатора. Это стоит учитывать при сборке любого блока питания.

Трансформатор нужен той мощности, которая вам нужна. То есть, изначально вы должны знать, какой именно максимальный ток должен выдавать данный блок питания. Зная ток и выходное напряжение можно найти электрическую мощность. Нужно просто ток (к примеру 3 ампера) перемножить на напряжение выхода (в нашем случае это 12 вольт). Стоит ещё добавить небольшой запас по мощности процентов 25. В итоге получим, что нужен трансформатор мощностью около 50 Вт.

С размерами (мощностью) трансформатора определились. Исходя из этого вторичная обмотка транса должна иметь нужное сечение, чтобы обеспечить нужную силу тока. Для 3 ампер (максимальное значение) на выходе нашего самодельного блока питания сечение вторичной обмотки трансформатора должно быть около 1,3 мм. Если на магнитопроводе достаточно места, то можно намотать провод большего диаметра (это только увеличит максимальную силу тока источника питания).

Итак, наш трансформатор на выходе вторичной обмотки будет выдавать переменное напряжение величиной 10 вольт. Это напряжение имеет форму синусоиды, которая меняет свои полюса с частотой 50 герц. Нам же нужен постоянный ток, который не имел этого периодического изменения полюсов. Для этого используется выпрямительный диодный мост. Его задача сводится к тому, что он все полупериоды делает однополюсными, хотя и скачкообразными (плавно возрастающими и убывающими). Диодный мост можно купить готовым, хотя его можно спаять и самому из 4х одинаковых диодов, которые должны быть также рассчитаны на нужный выходной ток. Для нашего самодельного блока питания с 3 амперами нужно взять диоды, рассчитанные на ток в 6 А (берём с учётом запаса).

Поскольку после диодов напряжение имеет скачкообразный вид, его нужно отфильтровать. Это делается обычным электролитическим конденсатором, соответствующей емкости. Значит достаем еще и конденсатор, рассчитанный на напряжение 25 вольт, с емкостью 2200 мкф (чем больше, тем лучше фильтрация, но при этом и размеры конденсатора будут увеличиваться). Вот и всё, теперь эти элементы нужно просто спаять между собой (трансформатор, выпрямительный диодный мост и конденсатор электролит).

P.S. Учтите, что ёмкость конденсатора электролита имеет полярность (плюс и минус), которую нужно соблюдать при подключении его к схеме нашего самодельного блока питания. В противном случае может произойти так, что конденсатор просто у вас взорвется, либо просто выйти из строя. Ну, а в целом, данная схема БП является наиболее простой. Она не имеет стабилизации, рассчитана на питания электроприборов, не нуждающихся в большой точности и стабильности напряжения.

Схема зарядного устройства для автомобильного аккумулятора

Чтобы собрать самодельное зарядное устройство нужны хотя бы навыки пайки, не более. Вот несколько схема зарядного устройства для автомобильного аккумулятора, которые можно собрать за пару часов.

Простые схемы

Вот 3 схемы простого зарядного устройства для автомобильного аккумулятора. Возможно, все необходимые комплектующие уже у вас есть или их можно купить за бесценок на барахолке.

С 1 диодом

Перед трансформатором ставится предохранитель на 1 ампер и выключатель для удобства. После трансформатора с одного вывода обмотки ставится диод, а с другого — предохранитель. В разрыв нужно поставить амперметр и вольтметр. Можно купить дешевые китайские тестеры, где только экран и провода. Можно задействовать советские стрелочные.

С диодным мостом

Для АКБ автомобиля этот вариант подходит лучше. ДМ – это уже полноценный выравниватель напряжения.

Диодный мост можно купить или спаять самостоятельно. Для этого понадобится всего 4 диода. Схема выглядит так. Напряжение все еще пульсирующее, что не очень хорошо для аккумуляторов.

С диодным мостом и конденсатором

Вот как выглядит правильное трансформаторное зарядное устройство. Между плюсом и минусом ставится конденсатор на 25-50 вольт и 5000-6000 микрофарад.

Конденсатор принимает напряжение и отдает его, но уже выровненным и без пульсаций.

Схемы с регулировкой

Если хочется, чтобы зарядник для аккумулятора автомобиля, сделанный своими руками правильно работал, необходим регулятор. С этим справится обычный подстроечный (переменный) резистор на 4,7 килоома.

Также в схеме предусмотрено 3 транзистора. Их расположение и номер подписан, поэтому проблем не будет. Достаточно прийти в радиомагазин и показать наименования. Они необходимы, чтобы резистор работал корректно.

Транзисторам необходимо хотя бы пассивное охлаждение, поэтому к их радиаторам лучше прикрепить алюминиевую пластину или поставить кулер.

Подробное видео можно посмотреть ниже.

Возможные неисправности и их причины

Основными проблемами генератора считаются:

  • поломка подшипников;
  • проблемы диодного моста;
  • порыв проводов зарядки;
  • замыкание в статоре;
  • неисправность регулятора напряжения;
  • «старение» щёток либо токосъёмных колец.

Как другие механизмы транспорта, генератор ГАЗели обречён получать не только механические повреждения, но и электрические. Исходя из этого, способы устранения неисправностей отличаются. Механическими считаются повреждения пружин, также подшипников качели, ремня привода либо шкива и корпуса. К электрическим относятся поломка регулятора, обрыв обмотки в стартёре, подплавление изоляции, межвитковое замыкание, износ щёток.

Причинами неисправностей способны послужить влага и, соответственно, коррозия. Механические проблемы образуются от «усталости» материала, несоблюдения либо нарушения нормативов эксплуатации, от загрязнений, солей, повышенных температур.

Кремниевый выпрямитель

Типы вентилей и типы охладителей. / – ВГ-2. 2 – ВГ-10. 3 – ВГ-30. 4 – СВГ-50. 5 – ВГ-50. 6 – ВГ-50. 7 – охладитель радиальный. 8 – охладитель.

Кремниевые выпрямители допускают большие обратные напряжения, чем германиевые.

Кремниевые выпрямители обладают преимуществом по сравнению с германиевыми в отношении рабочей температуры. Но они имеют более сложную технологию изготовления. В установках низкого напряжения германиевые выпрямители из-за меньшего падения напряжения имеют преимущества перед кремниевыми. Кремниевые – должны идти на установки, работающие в тяжелых условиях.

Кремниевые выпрямители обладают еще более высокими техническими характеристиками, чем германиевые, они могут, в частности, работать при температуре до 200 С.

Кремниевые выпрямители обладают еще более высокими техническими характеристиками, чем германиевые; они могут, в частности, работать при температуре до 200 С.

Размещение аппаратуры контроля и регулирования температуры и вакуума на ртутном выпрямителе типа РМНВ-1000 и т. п.

Кремниевые выпрямители находят применение в электроподвижном составе переменного тока и весьма перспективны для преобразовательных подстанций всех назначений.

Кремниевые выпрямители состоят из кристаллической пластинки кремния толщиной 0 5 – 0 8 мм, на одну сторону которой наплавляется алюминий, а на другую – свинец. Между алюминием и кремнием во время наплавления образуется запирающий слой, обладающий односторонней проводимостью свободных электронов от алюминия к свинцу.

Кремниевый выпрямитель состоит из шести кремниевых диодов, включенных по трехфазной мостовой схеме в общую электрическую схему трехфазного генератора переменного тока. Три диода прямой полярности установлены на специальной панели, имеющей хорошее охлаждение, а три обратной полярности крепятся к крышке генератора. Каждая фаза обмотки стартера соединена с двумя диодами разной полярности.

Однополупериодный селеновый выпрямитель и схема фильтра. После фильтра, состоящего из конденсаторов и резистора, пульсирующий постоянный ток преобразуется в чисто постоянный ток.

Кремниевые выпрямители имеют много преимуществ перед выпрямите-лями других типов и благодаря этому широко используются.

Общий вид и габаритный чертеж кремниевых диодов ( фирма International Rectifier Corp., El. Segundo, Calif..

Кремниевые выпрямители менее чувствительны к температуре и имеют более высокое номинальное обратное напряжение, чем германиевые и селеновые. На рис. 6 – 6 показан общий вид, и габаритный чертеж кремниевого диода с вплавленным соединением. Эти элементы способны выдерживать 750 ма без теплового приемника и могут действовать с малой утечкой и отличной надежностью в температурной области от – 65 до 165 С. Элементы выпрямителя этого типа отвечают многим задачам силового питания.

Кремниевый выпрямитель или кристаллический детектор напоминает по своему конструктивному оформлению прежние галеновые детекторы, применявшиеся в самом начале развития радиотехники.

Кремниевые выпрямители на токи 200 и 400 ма выполняются в виде герметического баллона со стеклянным изолятором ( фиг.

Пример с описанием

При небольшом опыте работы с электрическими цепями есть смысл начать изучение с простых схем. Их можно придумать самостоятельно, постепенно увеличивая функциональность. Например, классическая схема аналогового блока питания со стабилизируемым напряжением на выходе:

  1. ~ 220 В — напряжение, поступающее на схему в вольтах.
  2. 5…14 В — разность потенциалов которая может быть получена на выходе устройства.
  3. + — соответствует прямому направлению прохождения тока.
  4. — — обозначает путь обратного тока.
  5. T — трансформатор с заземлённой обмоткой.
  6. S1 — кнопка коммутирования 220 В.
  7. VDS1 — диодный мост.
  8. КР142ЕН5А — стабилизирующую микросхему.
  9. R2 — регулируемое сопротивление.
  10. VT3, VT4 — выходные транзисторы.

Стабилизатор VR1, согласно даташиту, выдаёт на выходе стабильную амплитуду напряжения равную пяти вольтам. Для того чтобы его можно было изменять, введена обратная электрическая связь. То есть его вывод под №8 подключён через управляемый резистор к минусу схемы (земле). Это позволяет с помощью изменения его сопротивления менять величину сигнала на выходе микросхемы. Транзисторы, подключённые к выходу своими базами, являются не чем иным, как эмиттерным повторителем, позволяющим увеличить мощность источника питания.

Область применения и назначение

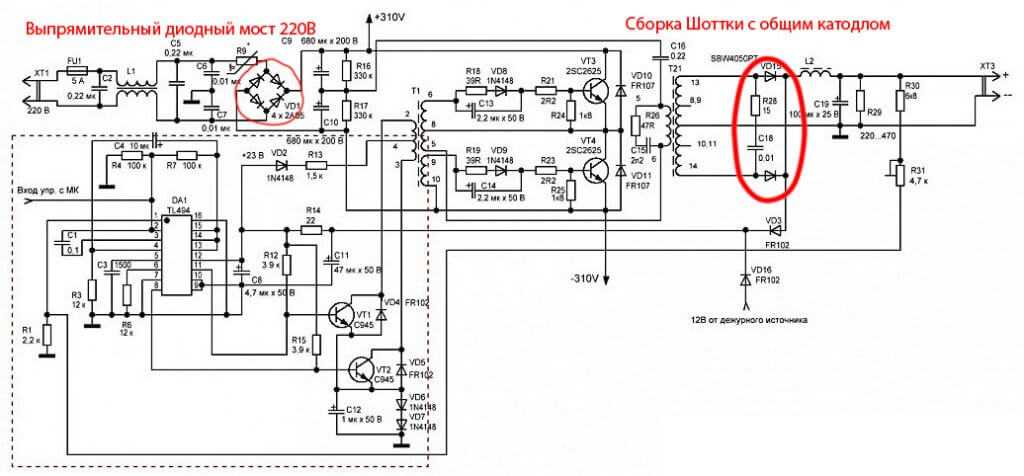

Чаще всего диодные мосты используют в блоках питания. В трансформаторных БП они подключаются ко вторичной обмотке трансформатора

В импульсных БП – ко входу сети 220В. При этом электронная схема управления и силовая цепь ИБП питается от выпрямленного и сглаженного (не всегда) сетевого напряжения (достигает порядка 300-310 Вольт).

На выводах вторичной обмотки импульсного блока питания высокочастотное переменное напряжение. Для того, чтобы его выпрямить, устанавливают сборки из сдвоенных диодов Шоттки. В связи с этим часто используют схему выпрямления со средней точкой.

В автомобилях и мотоциклах используются трёхфазные диодные мосты, собранные по схеме Ларионова с тремя дополнительными вентилями, потому что для питания бортовой сети используется трёхфазный генератор. Мост в генераторе выполняется в виде сектора окружности и устанавливается на его задней части.

Исключение составляют некоторые современные автомобили Toyota и прочих марок, в них используют 6 фазный генератор, для реализации двенадцатипульсной схемы выпрямления из 12 вентилей. Это нужно для снижения пульсации и увеличения выходного тока.

Снятие и замена диодного моста

Для того чтобы провести работы по замене нужно иметь следующий инструмент:

  • отвертка с трещоткой, под набор различных бит;
  • 8-ми мм головка;
  • удлиняющая штанга.

Теперь приступаем к разборке генератора

. Для этого нужно последовательно провести работы следующего плана:

  • 1. На первом этапе необходимо снять клеммы с аккумуляторной батареи;
  • 2. Снимаем провода, идущие к зарядному устройству;
  • 3. Демонтируем колодку генератора, замаркированную буквой «D»;
  • 4. Удаляем пластиковую накладку с проводов положительного заряда. Отвинчиваем болтики и отключаем провода;
  • 5. Затем снимаем кожух на корпусе генератора (черного цвета). Чтобы это сделать необходимо, расщелкнуть несколько фиксаторов по окружности кожуха;
  • 6. Теперь следует демонтаж устройства. Откручиваем его и снимаем;
  • 7. Извлекаем регулятор в комплекте со щетками;
  • 8. Как раз здесь и расположен диодный мост. Головкой или рожковым ключом на 8 мм откручиваем его (прикручен 3-мя болтами);
  • 9. Далее, разгибаем несколько выходов проводов на обмотку стартера, а также отгибаем крепеж конденсатора;
  • 10. Затем достаем диодный мост. Откручиваем несколько гаек на 10 мм. Достаем втулки с контактного болта. Теперь снимем контактный болт с диодного устройства.

Теперь все готово

. Можно приступать к проверке или замену моста. Диодные устройства генераторов различных производителей, могут располагаться немного по-разному, но всегда конструкция приблизительно похожая. При замене берем новый диодный мост и ставим его в обратном порядке.

Можно отметить, что стоимость диодного моста генератора, устанавливаемого на машины ВАЗ, находится примерно на уровне 200 рублей. В данной статье бала рассмотрена тема: как заменить диодный мост. Как Вам теперь уже понятно после прочтения, что сложности в замене никакой нет, необходимо только все делать по представленному выше списку.

Электрооборудование данного автомобиля сделано по однопроводной схеме: минусовые клеммы приборов и оборудования подсоединены к «массе» — кузову и иным механизмам авто, которые играют роль второго привода. Бортовая сеть «Газели» равна номинальному напряжению 12В постоянного тока. Для включения электрической цепи служит замок зажигания, который состоит из контактного привода и противоугонного замка. В то время, когда двигатель не запущен, все электрические потребители берут питание от аккумулятора, а при запущенном двигателе питание осуществляется от генератора переменного тока. В то время как элемент работает — происходит зарядка батареи, а бортовая цепь питается через два предохранителя.

Диагностика

Процедура диагностики должна осуществляться на демонтированном генераторном устройстве, поэтому узел сначала нужно снять. Когда механизм будет демонтирован, с него снимается пластиковая крышка, как сказано выше, сразу за ней расположен ДМ (автор видео о самостоятельной диагностике мультиметром — Рамиль Абдуллин).

Для диагностики вам потребуется тестер — мультиметр — проверка осуществляется так:

  1. Сначала мультиметр следует активировать в режим омметра. Сделав это, положительный щуп тестера нужно подсоединить к диодной шине.
  2. Таким же образом следует подключить отрицательный щуп тестера к соответствующему контакту на диодном мосте.
  3. Далее, необходимо следить за показаниями тестера. Если диодный мост находится в рабочем состоянии, то на дисплее тестера будут выведены значения, близкие к бесконечности. В том случае, если таких значений нет, то скорей всего, ДМ неработоспособный и его следует заменить. Но на этом диагностика не заканчивается.
  4. Далее, вам нужно будет поменять местами расположение щупов, то есть отрицательный контакт подключается к положительному и наоборот. Сделав это, опять посмотрите на показания мультиметра на дисплее. Если в работе ДМ нет сбоев и устройство в целом функционирует нормально, то на экране тестера должно появиться значение в несколько сотен Ом.
  5. В том случае, если ДМ оснащен дополнительным диодом, то можно проверить и его. В данном случае процедура диагностики выполняется аналогичным образом, вам нужно просто повторить все действия.

Как спаять и подключить

Изучать и знать схемы не сложно, основные трудности возникают, когда новичок решает спаять диодный мост своими руками. Для пайки выпрямителя из 4 советских экземпляров типа кд202 используйте иллюстрацию приведенную ниже.

Для сборки диодного моста из современных дискретных диодов типа маломощных 1n4007 (и других – все выглядят аналогично и отличаются только размерами) внимательно посмотрите на следующую иллюстрацию.

Но если вы не собираете его из отдельных деталей, а используете готовый мост, то смотрите ниже, как правильно подключить его в цепь.

Также новичкам будет интересно посмотреть видео о том, как сделать простейший блок питания на 12В:
